Вы можете ознакомиться и скачать презентацию на тему Импульсные токи низкой и средней частоты. Определение импульсных токов. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Красноярская государственная медицинская академия Кафедра восстановительной медицины и курортологии ИПО Импульсные токи низкой и средней частоты. Определение импульсных токов. Электросон, эдектроанальгезия, электростимуляция, диадинамотерапия Зав. кафедрой, д.м.н., профессор С.В. Клеменков Преподаватель: врач высшей категории, кандидат медицинских наук Карачинцева Наталья Владимировна

Слайд 2

Описание слайда:

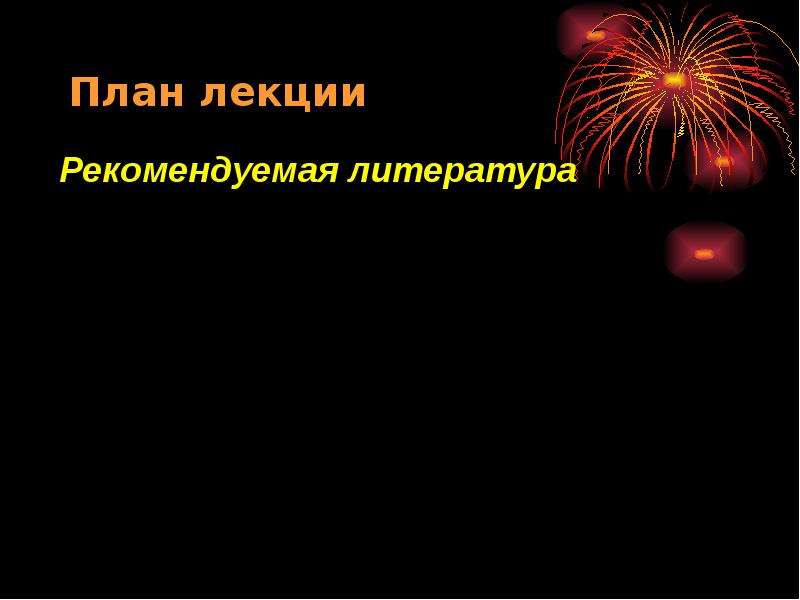

План лекции Рекомендуемая литература

Слайд 3

Описание слайда:

ИМПУЛЬСНАЯ ЭЛЕКТРОТЕРАПИЯ ЭЛЕКТРОСОНТЕРАПИЯ - лечебное воздействие импульсных токов на гипногенные структуры головного мозга.

Слайд 4

Описание слайда:

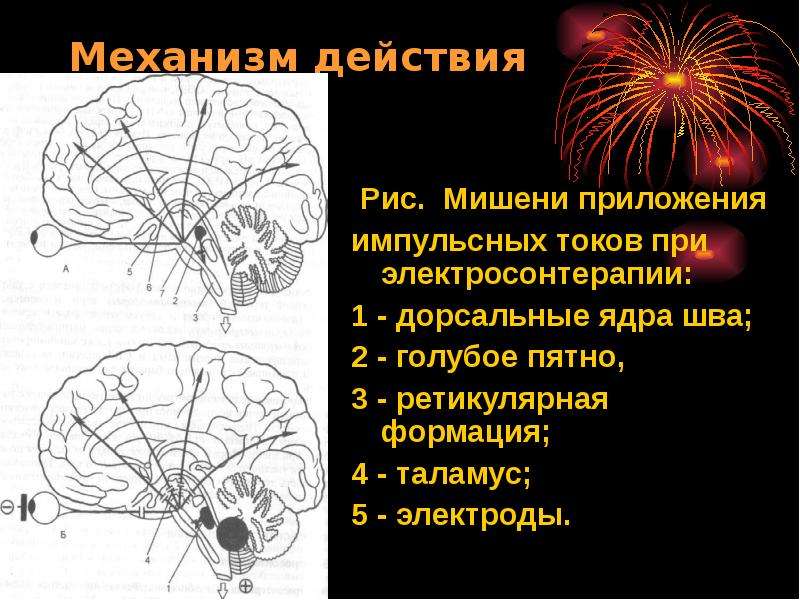

Механизм действия Рис. Мишени приложения импульсных токов при электросонтерапии: 1 - дорсальные ядра шва; 2 - голубое пятно, 3 - ретикулярная формация; 4 - таламус; 5 - электроды.

Слайд 5

Описание слайда:

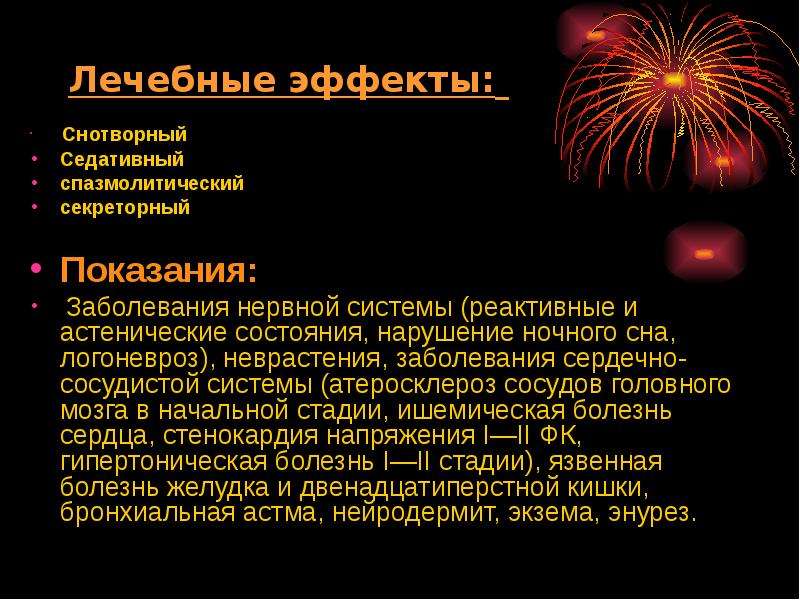

Лечебные эффекты: Снотворный Седативный спазмолитический секреторный Показания: Заболевания нервной системы (реактивные и астенические состояния, нарушение ночного сна, логоневроз), неврастения, заболевания сердечно-сосудистой системы (атеросклероз сосудов головного мозга в начальной стадии, ишемическая болезнь сердца, стенокардия напряжения I—II ФК, гипертоническая болезнь I—II стадии), язвенная болезнь желудка и двенадцатиперстной кишки, бронхиальная астма, нейродермит, экзема, энурез.

Слайд 6

Описание слайда:

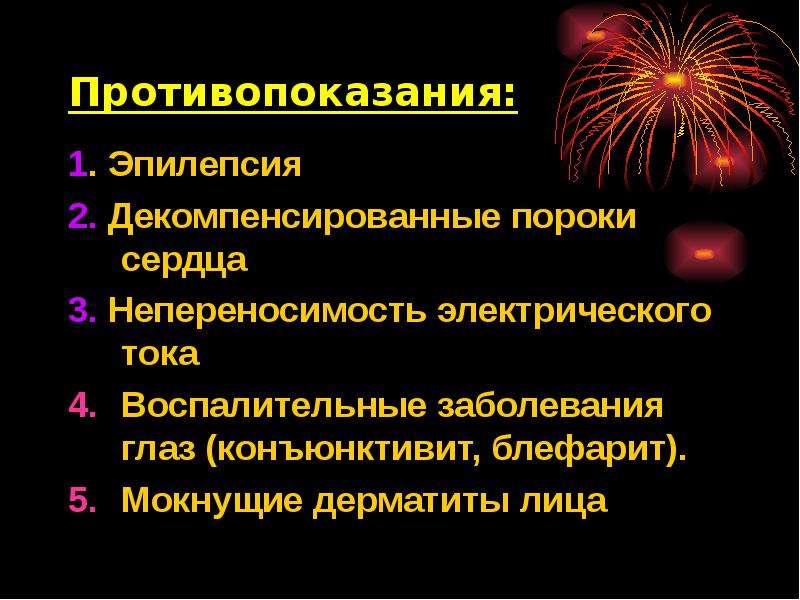

Противопоказания: 1. Эпилепсия 2. Декомпенсированные пороки сердца 3. Непереносимость электрического тока Воспалительные заболевания глаз (конъюнктивит, блефарит). Мокнущие дерматиты лица

Слайд 7

Описание слайда:

Физическая характеристика (параметры): Для электросонтерапии используют прямоугольные импульсы тока частотой 5 -160 Гц и длительностью 0,2—0,5 мс. Сила импульсного тока обычно не превышает 8- 10 мА. Частоту следования импульсов выбирают с учетом состояния больного. Импульсы низкой частоты (5-20 Гц) применяют при повышенном возбуждении центральной нервной системы, а более высокой (40-100 Гц) - при ее угнетении. Эффективность импульсного воздействия возрастает при включении постоянной составляющей применяемого электрического тока.

Слайд 8

Описание слайда:

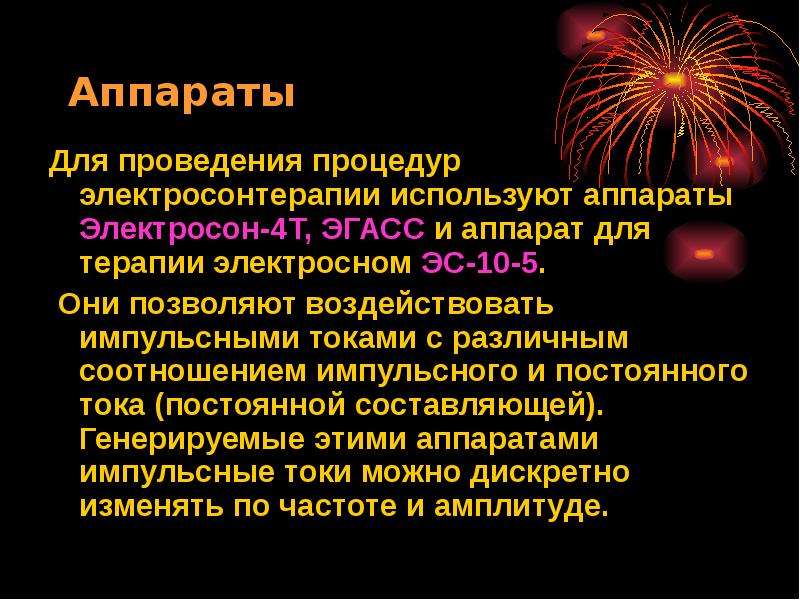

Аппараты Для проведения процедур электросонтерапии используют аппараты Электросон-4Т, ЭГАСС и аппарат для терапии электросном ЭС-10-5. Они позволяют воздействовать импульсными токами с различным соотношением импульсного и постоянного тока (постоянной составляющей). Генерируемые этими аппаратами импульсные токи можно дискретно изменять по частоте и амплитуде.

Слайд 9

Описание слайда:

Методика Процедуры проводят в затемненном помещении, изолированном от шума. Не натощак. Пациенты должны находиться в удобном положении, лежа на кушетке. Электроды накладывают по глазнично-ретромастоидалъной методике.

Слайд 10

Описание слайда:

Дозировка Силу подводимого к больному импульсного тока дозируют по ощущению больным легких покалываний, постукиваний или безболезненной вибрации. Выраженность таких ощущений нарастает, при включении постоянной составляющей, что приводит к увеличению количества электричества, проходящего через ткани больного. Предельно допустимая сила тока при проведении процедур электросонтерапии не должна превышать 8 мА. Ее увеличивают до появления у больного ощущений легкой безболезненной вибрации под электродами.

Слайд 11

Описание слайда:

(продолжение) Продолжительность проводимых через день или ежедневно лечебных воздействий 20—40 мин; курс лечения — 15—20 процедур. При необходимости повторный курс электросонтерапии назначают через 2—3 мес. У детей электросон можно применять с 3-5 лет. Проводят его при низких частотах, меньшей силе тока и меньшей продолжительности.

Слайд 12

Описание слайда:

Транскраниальная электроанальгезия метод нейротропной терапии, в основе которого лежит воздействие на центральную нервную систему пациента импульсными токами прямоугольной формы с частотой от 60—100 до 2000 Гц с переменной и постоянной скважностью.

Слайд 13

Описание слайда:

Транскраниальная электроанальгезия рассматривается как метод, обладающий выраженными седативным, транквилизирующим и обезболивающим эффектами. Принято считать, что седативное действие более выражено при частотах до 200—300 Гц, транквилизирующее — при 800—900, обезболивающее — выше 1000 Гц.

Слайд 14

Описание слайда:

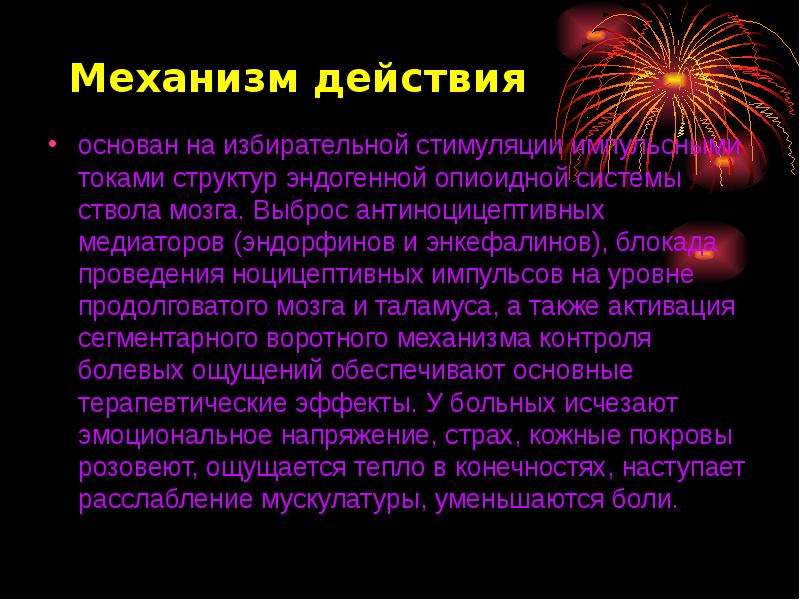

Механизм действия основан на избирательной стимуляции импульсными токами структур эндогенной опиоидной системы ствола мозга. Выброс антиноцицептивных медиаторов (эндорфинов и энкефалинов), блокада проведения ноцицептивных импульсов на уровне продолговатого мозга и таламуса, а также активация сегментарного воротного механизма контроля болевых ощущений обеспечивают основные терапевтические эффекты. У больных исчезают эмоциональное напряжение, страх, кожные покровы розовеют, ощущается тепло в конечностях, наступает расслабление мускулатуры, уменьшаются боли.

Слайд 15

Описание слайда:

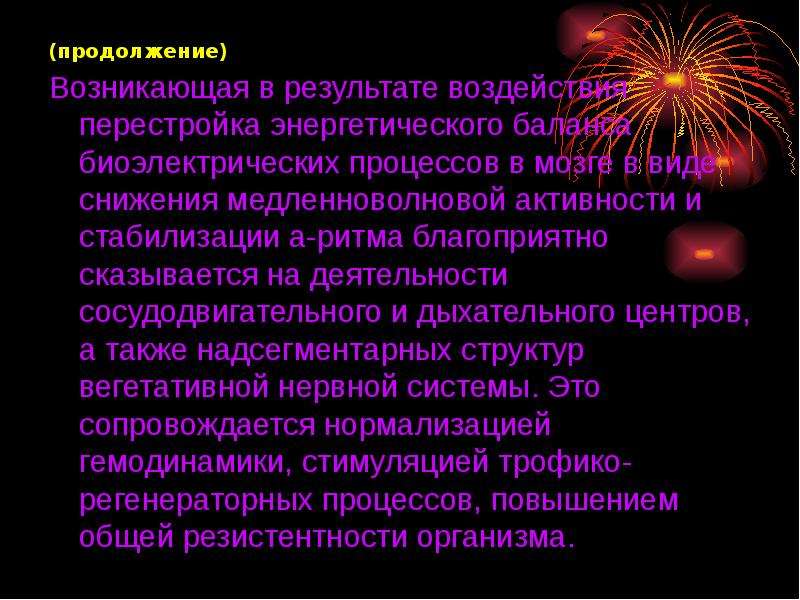

(продолжение) Возникающая в результате воздействия перестройка энергетического баланса биоэлектрических процессов в мозге в виде снижения медленноволновой активности и стабилизации а-ритма благоприятно сказывается на деятельности сосудодвигательного и дыхательного центров, а также надсегментарных структур вегетативной нервной системы. Это сопровождается нормализацией гемодинамики, стимуляцией трофико-регенераторных процессов, повышением общей резистентности организма.

Слайд 16

Описание слайда:

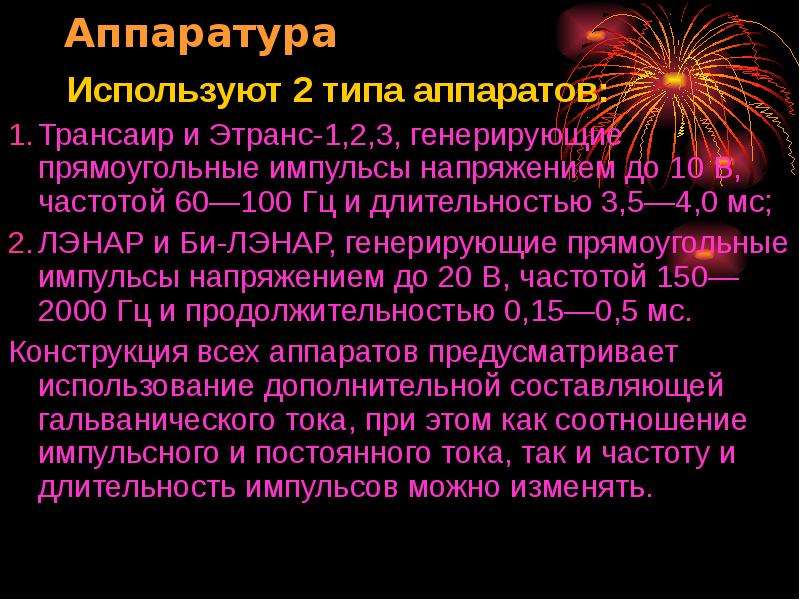

Аппаратура Используют 2 типа аппаратов: Трансаир и Этранс-1,2,3, генерирующие прямоугольные импульсы напряжением до 10 В, частотой 60—100 Гц и длительностью 3,5—4,0 мс; ЛЭНАР и Би-ЛЭНАР, генерирующие прямоугольные импульсы напряжением до 20 В, частотой 150—2000 Гц и продолжительностью 0,15—0,5 мс. Конструкция всех аппаратов предусматривает использование дополнительной составляющей гальванического тока, при этом как соотношение импульсного и постоянного тока, так и частоту и длительность импульсов можно изменять.

Слайд 17

Описание слайда:

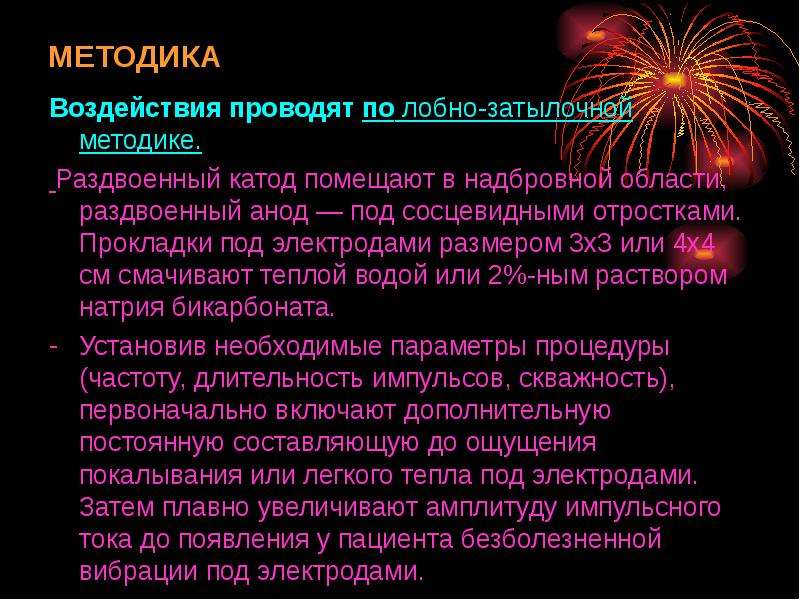

МЕТОДИКА Воздействия проводят по лобно-затылочной методике. Раздвоенный катод помещают в надбровной области, раздвоенный анод — под сосцевидными отростками. Прокладки под электродами размером 3x3 или 4x4 см смачивают теплой водой или 2%-ным раствором натрия бикарбоната. Установив необходимые параметры процедуры (частоту, длительность импульсов, скважность), первоначально включают дополнительную постоянную составляющую до ощущения покалывания или легкого тепла под электродами. Затем плавно увеличивают амплитуду импульсного тока до появления у пациента безболезненной вибрации под электродами.

Слайд 18

Описание слайда:

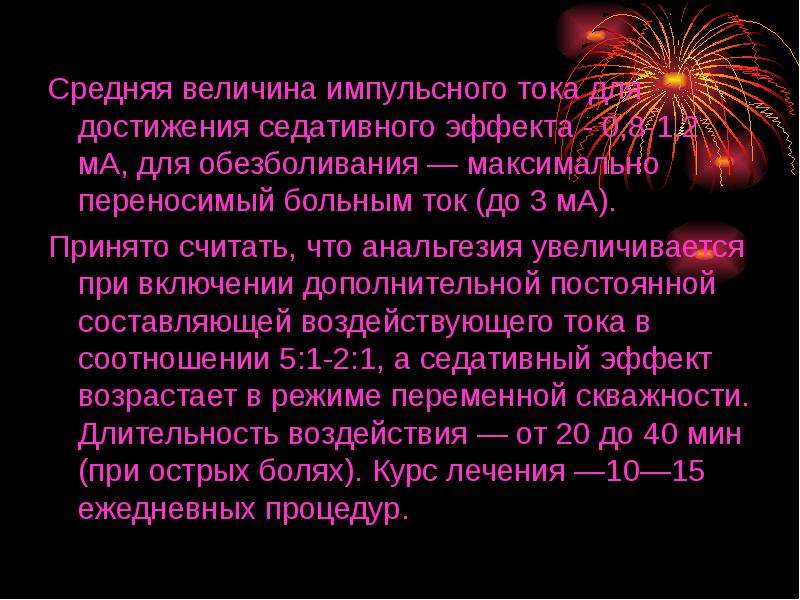

Средняя величина импульсного тока для достижения седативного эффекта - 0,8-1,2 мА, для обезболивания — максимально переносимый больным ток (до 3 мА). Принято считать, что анальгезия увеличивается при включении дополнительной постоянной составляющей воздействующего тока в соотношении 5:1-2:1, а седативный эффект возрастает в режиме переменной скважности. Длительность воздействия — от 20 до 40 мин (при острых болях). Курс лечения —10—15 ежедневных процедур.

Слайд 19

Описание слайда:

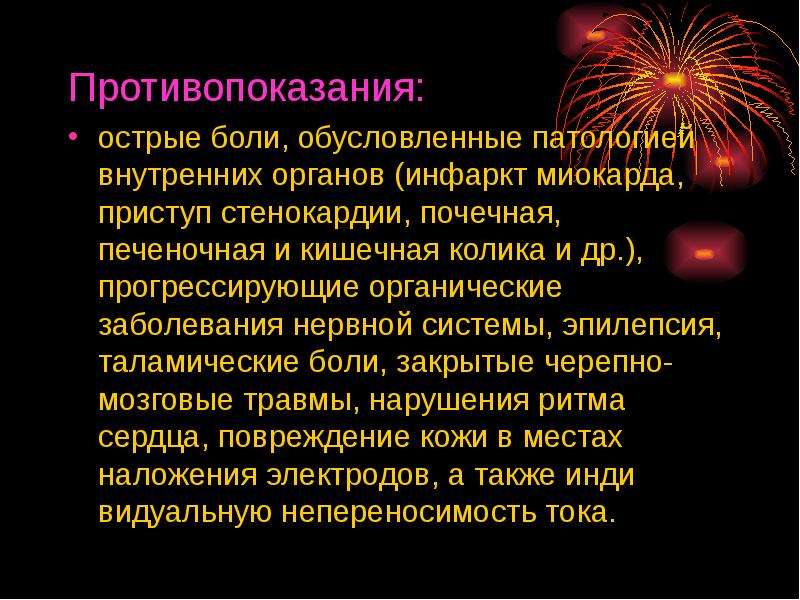

Противопоказания: острые боли, обусловленные патологией внутренних органов (инфаркт миокарда, приступ стенокардии, почечная, печеночная и кишечная колика и др.), прогрессирующие органические заболевания нервной системы, эпилепсия, таламические боли, закрытые черепно-мозговые травмы, нарушения ритма сердца, повреждение кожи в местах наложения электродов, а также индивидуальную непереносимость тока.

Слайд 20

Описание слайда:

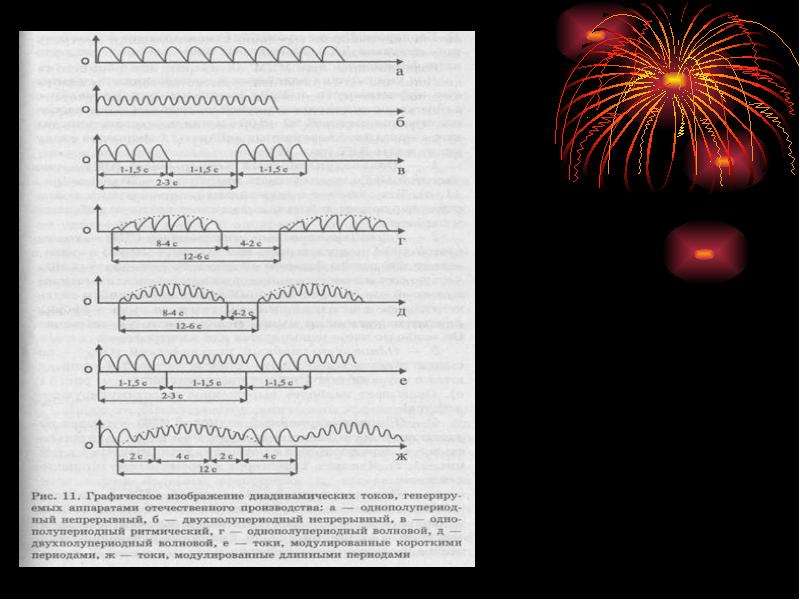

Диадинамотерапия метод электролечения, при котором на организм больного воздействуют низкочастотными полусинусоидальной формы импульсными токами (частотой 50 и 100 Гц), подводимыми раздельно, в различных комбинациях, модулированными и в прерывистом режиме.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Характеристика ДДТ Однополупериодный непрерывный (ОН) – Ток частотой 50 Гц, длительность импульсов – 20мс. Раздражающий и миостимулирующий эффект, вызывает крупную вибрацию у пациента. Двухполупериодный непрерывнй (ДН) – ток частотой 100 Гц, длительность импульсов -10 мс. Анальгетическое и вазоактивное действие, вызывает мелкую разлитую вибрацию. Однополупериодный ритмический (ОР) – посылки тока с частотой 50 Гц, длительностью 1,5 с чередуются с паузами в 1,5 с. Миостимулирующие действие.

Слайд 23

Описание слайда:

(продолжение) Однополупериодный волновой (ОВ) – плавно нарастающий и убывающий ток с частотой 50 Гц, длительностью 8с, чередуются с паузами в 4с. Нейромиостимулирующие действие. Двухполупериодный волновой (ДВ) – плавно нарастающий и убывающий ток частотой 100 ГЦ, длительностью 8с, чередуются паузами 4 с. Нейротрофическое и вазоактивное действие. Короткий период (КП) – чередование токов частотой 50 Гц и 100Гц с длительностью серий по 1, 5 с. Нейромиостимулирующие и анальгезирующие действие Длинный период (ДП) – чередование тока

Слайд 24

Описание слайда:

продолжение Частотой 50 Гц, длительностью посылки 4 с и плавно нарастающего и убывающего тока 100Гц продолжительностью 8 с. Анальгетический, вазоактивный и трофический эффект. Однополупериодный волновой ток укороченный (ОВ) - плавно нарастающий и убывающий ток ОН длительностью 4 с, чередующийся с паузами с длительностью 2 с. Двухполупериодный волновой ток укороченный (ДВ) – плавно нарастающий и убывающий ток ДН длительностью 4с, чередующийся с паузами продолжительностью 2 с.

Слайд 25

Описание слайда:

Физиологическое и лечебное действие ДДТ Наиболее характерным клиническим эффектом ДДТ (в особенности ДП и КП) является обезболивающий. Он обусловлен действием ряда факторов. По мнению самого Бернара, наступающая адаптация периферических рецепторов, в том числе болевых, к ДДТ приводит к повышению порога болевого восприятия и, следовательно, к уменьшению болей.

Слайд 26

Описание слайда:

продолжение Раздражение данным током большого количества рецепторов ведет к появлению ритмически упорядоченного потока импульсаций, что приводит к формированию доминантного очага возбуждения в коре мозга, который подавляет болевую доминанту. Наблюдается усиление выброса эндорфинов, повышение активности ферментов, разрушающих основные медиаторы боли (гистаминаза, ацетилхолин-эстераза). В то же время в тканях под действием ДДТ происходит резорбция отеков, нормализация трофики и кровообращения, уменьшается гипоксия. ДДТ уменьшают повышенный мышечный тонус и разрывают порочный круг: боль – повышение мышечного тонуса – боль.

Слайд 27

Описание слайда:

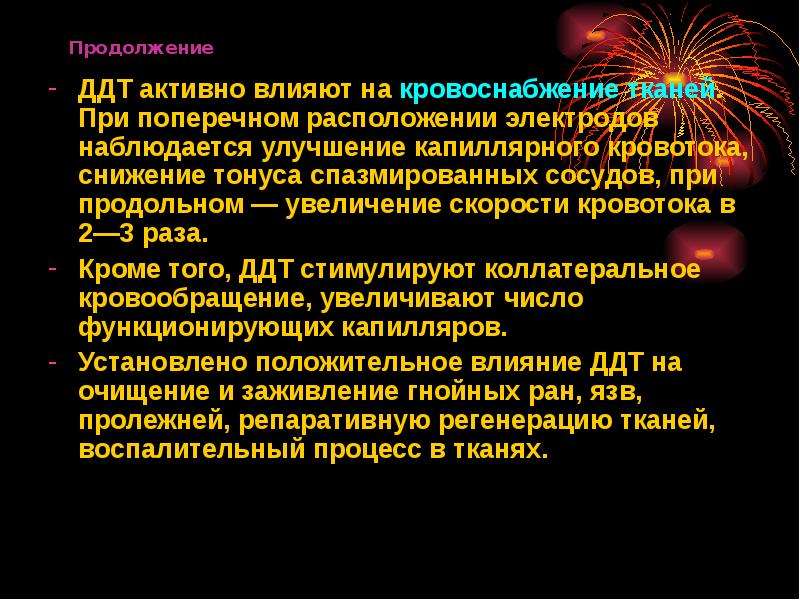

Продолжение ДДТ активно влияют на кровоснабжение тканей. При поперечном расположении электродов наблюдается улучшение капиллярного кровотока, снижение тонуса спазмированных сосудов, при продольном — увеличение скорости кровотока в 2—3 раза. Кроме того, ДДТ стимулируют коллатеральное кровообращение, увеличивают число функционирующих капилляров. Установлено положительное влияние ДДТ на очищение и заживление гнойных ран, язв, пролежней, репаративную регенерацию тканей, воспалительный процесс в тканях.

Слайд 28

Описание слайда:

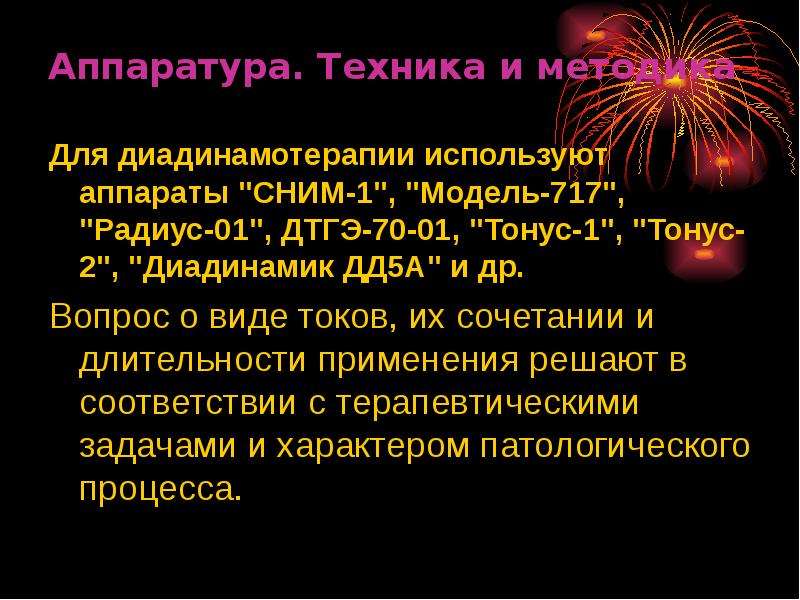

Аппаратура. Техника и методика Для диадинамотерапии используют аппараты "СНИМ-1", "Модель-717", "Радиус-01", ДТГЭ-70-01, "Тонус-1", "Тонус-2", "Диадинамик ДД5А" и др. Вопрос о виде токов, их сочетании и длительности применения решают в соответствии с терапевтическими задачами и характером патологического процесса.

Слайд 29

Описание слайда:

продолжение Болевые синдромы лечат по схеме: ДН (ДВ) – 1- 2 мин, КП — 3 - 4, ДП — 1- 2 мин. Если боли локализуются под обоими электродами, в середине воздействия меняют полярность. Допускается последовательное воздействие на несколько полей. При выраженных болях процедуры можно проводить 2—3 раза в день с интервалом 4-5 ч. Курс лечения — 6-10 ежедневных процедур. После 7— 10-дневного перерыва может быть назначен второй курс лечения. Второй и третий курсы лечения целесообразно назначать только при наличии положительной динамики в состоянии больного.

Слайд 30

Описание слайда:

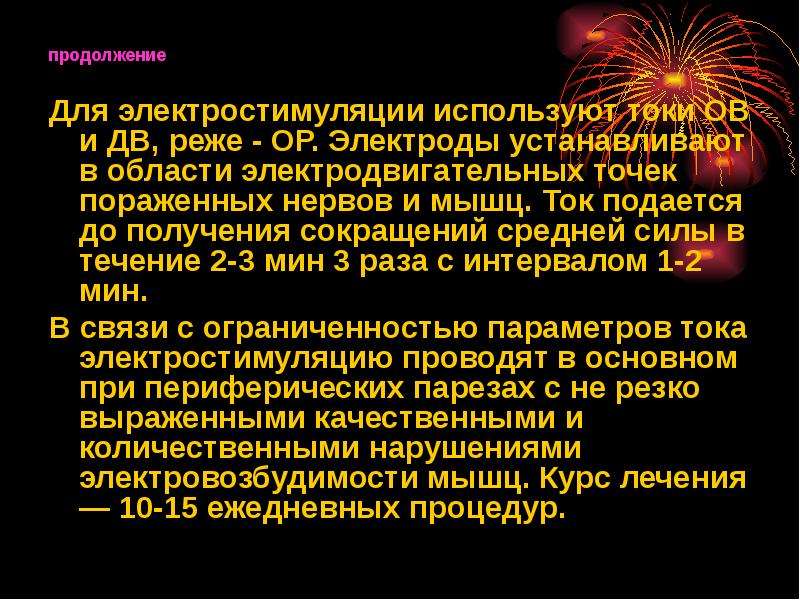

продолжение Для электростимуляции используют токи ОВ и ДВ, реже - ОР. Электроды устанавливают в области электродвигательных точек пораженных нервов и мышц. Ток подается до получения сокращений средней силы в течение 2-3 мин 3 раза с интервалом 1-2 мин. В связи с ограниченностью параметров тока электростимуляцию проводят в основном при периферических парезах с не резко выраженными качественными и количественными нарушениями электровозбудимости мышц. Курс лечения — 10-15 ежедневных процедур.

Слайд 31

Описание слайда:

Показания для ДДТ острые болевые синдромы при поражении периферического отдела нервной системы (неврологические проявления остеохондроза позвоночника, невралгии, моно- и полинейропатии, ганглиониты, плекситы), заболевания и повреждения опорно-двигательного аппарата (миозиты, периартриты, эпикондилиты, артрозы, ушибы, тугоподвижность в суставах после травм и оперативных вмешательств и др.), органов пищеварения (гастриты, колиты, дискинезия желчных путей) и дыхания (бронхиальная астма), хронические воспалительные заболевания придатков матки, альгодисменорею, задержку и недержание мочи, энурез, импотенцию, простатит, начальные стадии артериальной гипертензии и облитерирующих заболеваний сосудов конечностей, мигрень, отек Квинке, заболевания ЛОР-органов (ларингиты, отиты, синуситы, риниты, парез голосовых связок), пародонтоз, зудящие дерматозы, и др.

Слайд 32

Описание слайда:

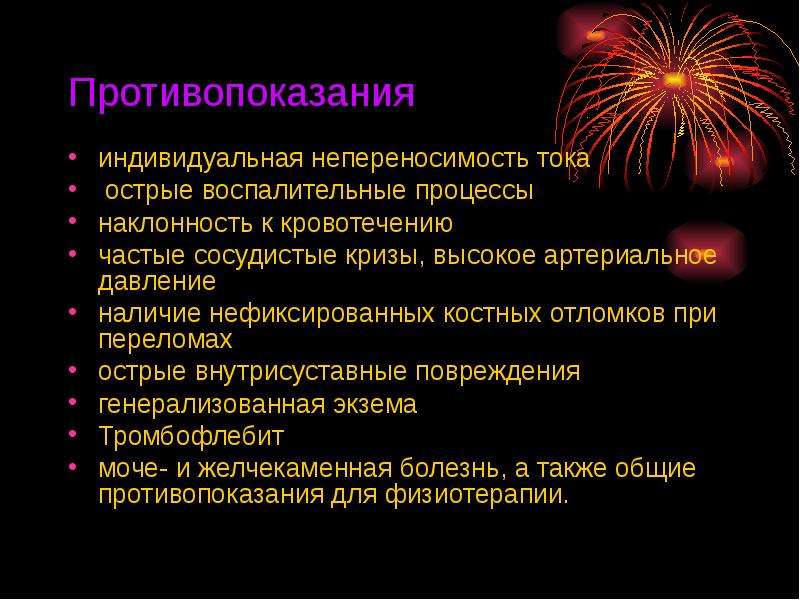

Противопоказания индивидуальная непереносимость тока острые воспалительные процессы наклонность к кровотечению частые сосудистые кризы, высокое артериальное давление наличие нефиксированных костных отломков при переломах острые внутрисуставные повреждения генерализованная экзема Тромбофлебит моче- и желчекаменная болезнь, а также общие противопоказания для физиотерапии.
