Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Принципиальные схемы ёмкостных и индуктивных трёхточек. Назначение элементов, токи, принцип работы. Лекция 12. Доклад-сообщение содержит 28 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

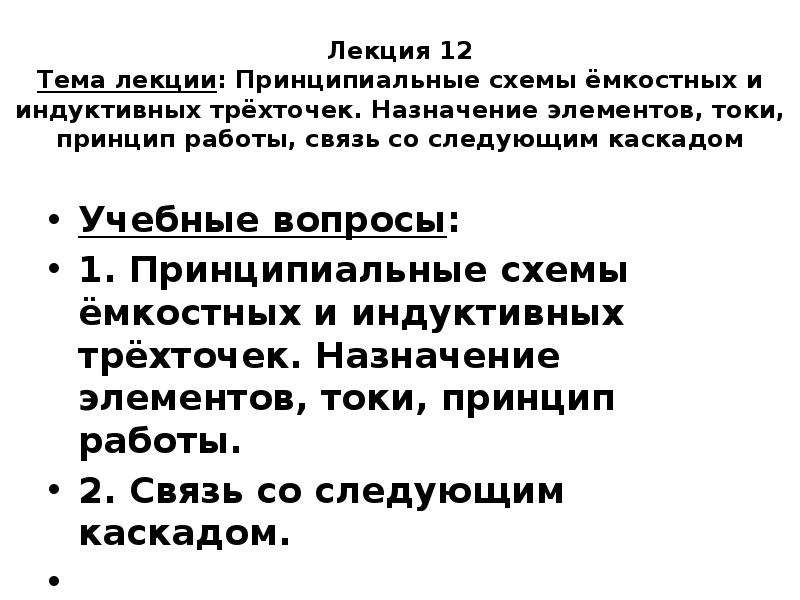

Лекция 12 Тема лекции: Принципиальные схемы ёмкостных и индуктивных трёхточек. Назначение элементов, токи, принцип работы, связь со следующим каскадом Учебные вопросы: 1. Принципиальные схемы ёмкостных и индуктивных трёхточек. Назначение элементов, токи, принцип работы. 2. Связь со следующим каскадом.

Слайд 2

Описание слайда:

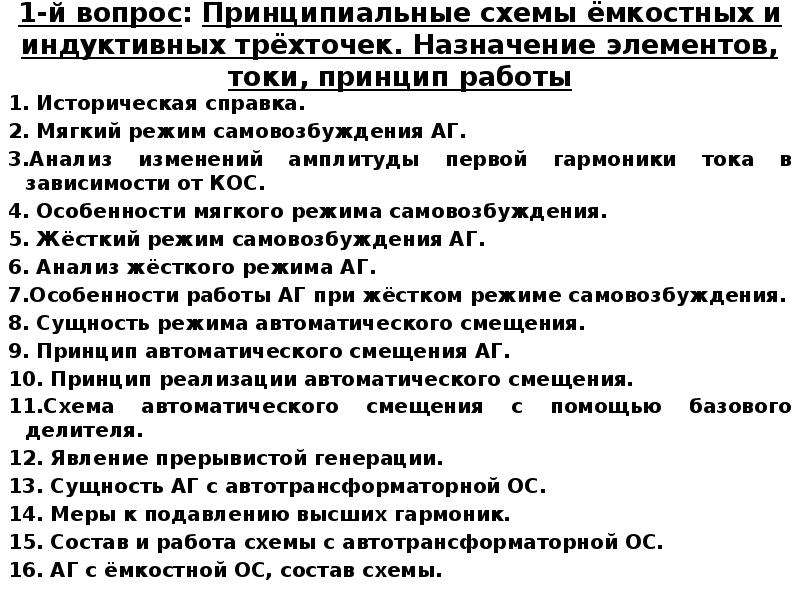

1-й вопрос: Принципиальные схемы ёмкостных и индуктивных трёхточек. Назначение элементов, токи, принцип работы 1. Историческая справка. 2. Мягкий режим самовозбуждения АГ. 3.Анализ изменений амплитуды первой гармоники тока в зависимости от КОС. 4. Особенности мягкого режима самовозбуждения. 5. Жёсткий режим самовозбуждения АГ. 6. Анализ жёсткого режима АГ. 7.Особенности работы АГ при жёстком режиме самовозбуждения. 8. Сущность режима автоматического смещения. 9. Принцип автоматического смещения АГ. 10. Принцип реализации автоматического смещения. 11.Схема автоматического смещения с помощью базового делителя. 12. Явление прерывистой генерации. 13. Сущность АГ с автотрансформаторной ОС. 14. Меры к подавлению высших гармоник. 15. Состав и работа схемы с автотрансформаторной ОС. 16. АГ с ёмкостной ОС, состав схемы.

Слайд 3

Описание слайда:

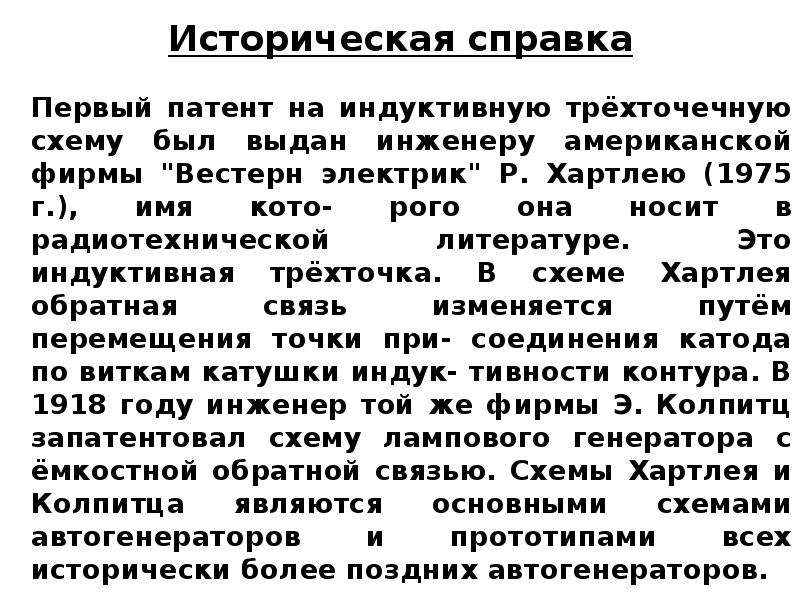

Историческая справка Первый патент на индуктивную трёхточечную схему был выдан инженеру американской фирмы "Вестерн электрик" Р. Хартлею (1975 г.), имя кото- рого она носит в радиотехнической литературе. Это индуктивная трёхточка. В схеме Хартлея обратная связь изменяется путём перемещения точки при- соединения катода по виткам катушки индук- тивности контура. В 1918 году инженер той же фирмы Э. Колпитц запатентовал схему лампового генератора с ёмкостной обратной связью. Схемы Хартлея и Колпитца являются основными схемами автогенераторов и прототипами всех исторически более поздних автогенераторов.

Слайд 4

Описание слайда:

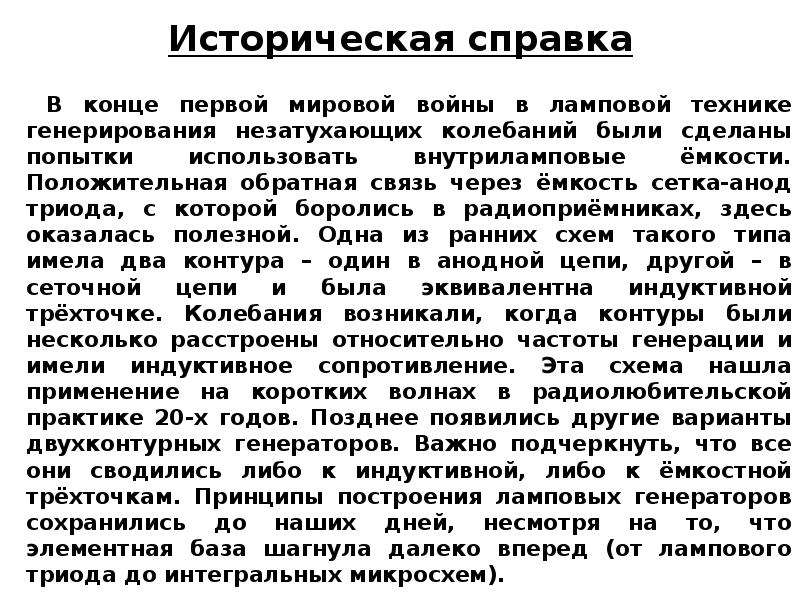

Историческая справка В конце первой мировой войны в ламповой технике генерирования незатухающих колебаний были сделаны попытки использовать внутриламповые ёмкости. Положительная обратная связь через ёмкость сетка-анод триода, с которой боролись в радиоприёмниках, здесь оказалась полезной. Одна из ранних схем такого типа имела два контура – один в анодной цепи, другой – в сеточной цепи и была эквивалентна индуктивной трёхточке. Колебания возникали, когда контуры были несколько расстроены относительно частоты генерации и имели индуктивное сопротивление. Эта схема нашла применение на коротких волнах в радиолюбительской практике 20-х годов. Позднее появились другие варианты двухконтурных генераторов. Важно подчеркнуть, что все они сводились либо к индуктивной, либо к ёмкостной трёхточкам. Принципы построения ламповых генераторов сохранились до наших дней, несмотря на то, что элементная база шагнула далеко вперед (от лампового триода до интегральных микросхем).

Слайд 5

Описание слайда:

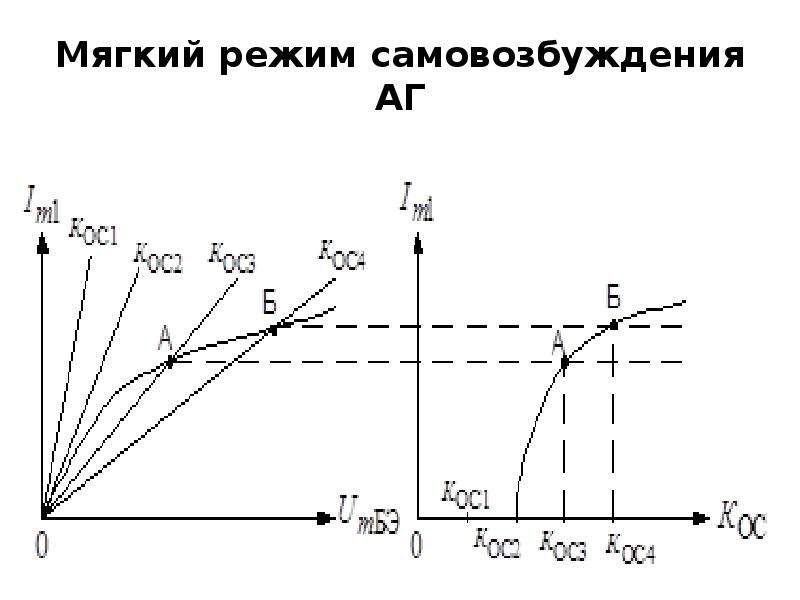

Мягкий режим самовозбуждения АГ

Слайд 6

Описание слайда:

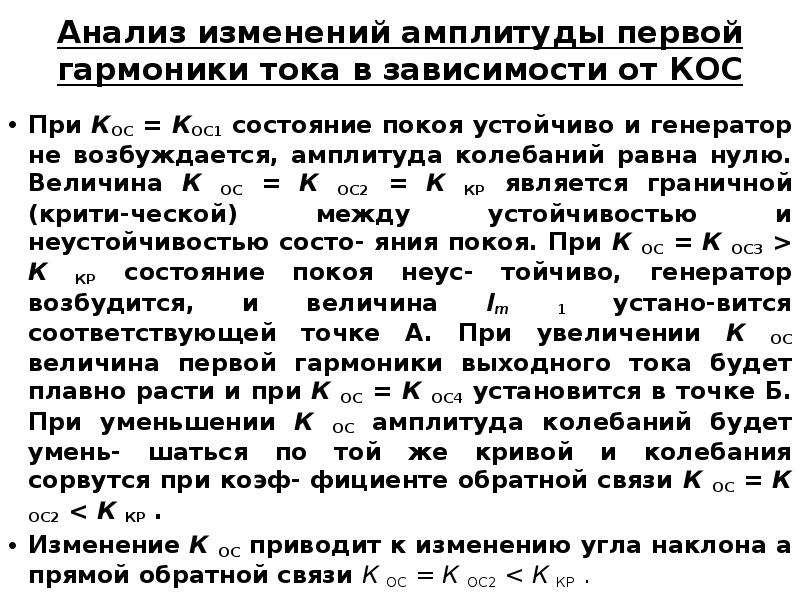

Анализ изменений амплитуды первой гармоники тока в зависимости от КОС При КОС = КОС1 состояние покоя устойчиво и генератор не возбуждается, амплитуда колебаний равна нулю. Величина К ОС = К ОС2 = К КР является граничной (крити-ческой) между устойчивостью и неустойчивостью состо- яния покоя. При К ОС = К ОС3 > К КР состояние покоя неус- тойчиво, генератор возбудится, и величина Im 1 устано-вится соответствующей точке А. При увеличении К ОС величина первой гармоники выходного тока будет плавно расти и при К ОС = К ОС4 установится в точке Б. При уменьшении К ОС амплитуда колебаний будет умень- шаться по той же кривой и колебания сорвутся при коэф- фициенте обратной связи К ОС = К ОС2 < К КР . Изменение К ОС приводит к изменению угла наклона a прямой обратной связи К ОС = К ОС2 < К КР .

Слайд 7

Описание слайда:

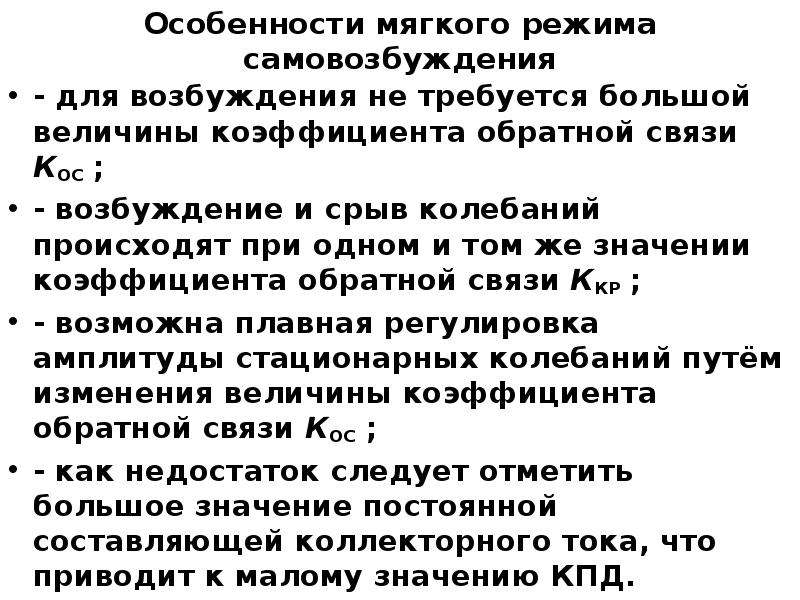

Особенности мягкого режима самовозбуждения - для возбуждения не требуется большой величины коэффициента обратной связи КОС ; - возбуждение и срыв колебаний происходят при одном и том же значении коэффициента обратной связи ККР ; - возможна плавная регулировка амплитуды стационарных колебаний путём изменения величины коэффициента обратной связи КОС ; - как недостаток следует отметить большое значение постоянной составляющей коллекторного тока, что приводит к малому значению КПД.

Слайд 8

Описание слайда:

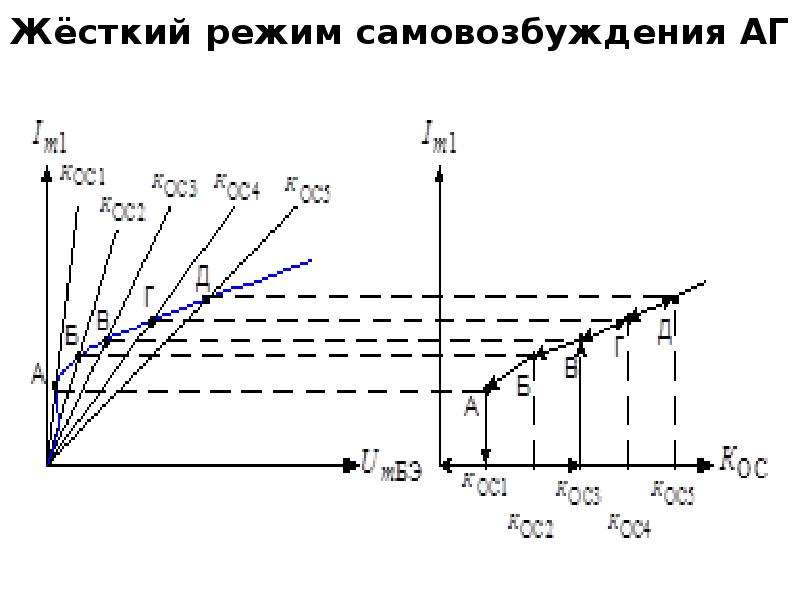

Жёсткий режим самовозбуждения АГ

Слайд 9

Описание слайда:

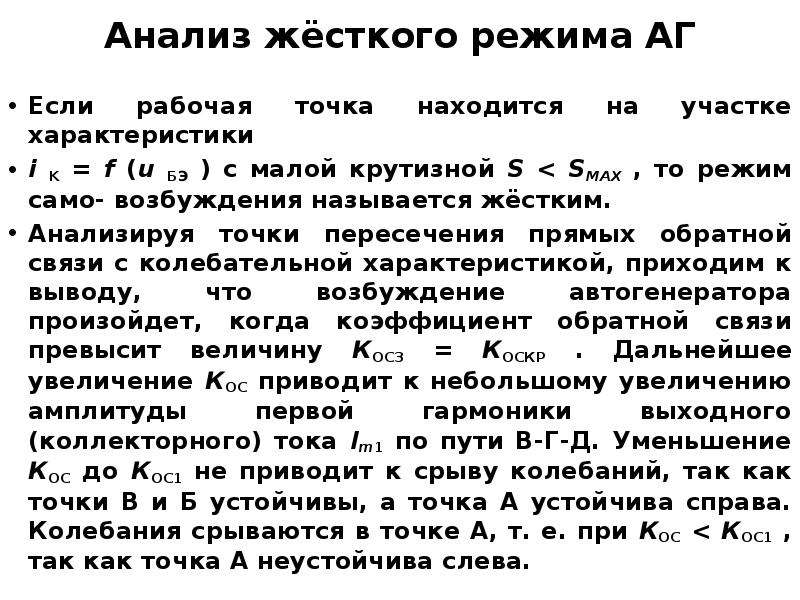

Анализ жёсткого режима АГ Если рабочая точка находится на участке характеристики i K = f (u БЭ ) с малой крутизной S < SMAX , то режим само- возбуждения называется жёстким. Анализируя точки пересечения прямых обратной связи с колебательной характеристикой, приходим к выводу, что возбуждение автогенератора произойдет, когда коэффициент обратной связи превысит величину КОС3 = КОСКР . Дальнейшее увеличение КОС приводит к небольшому увеличению амплитуды первой гармоники выходного (коллекторного) тока Im1 по пути В-Г-Д. Уменьшение КОС до КОС1 не приводит к срыву колебаний, так как точки В и Б устойчивы, а точка А устойчива справа. Колебания срываются в точке А, т. е. при КОС < КОС1 , так как точка А неустойчива слева.

Слайд 10

Описание слайда:

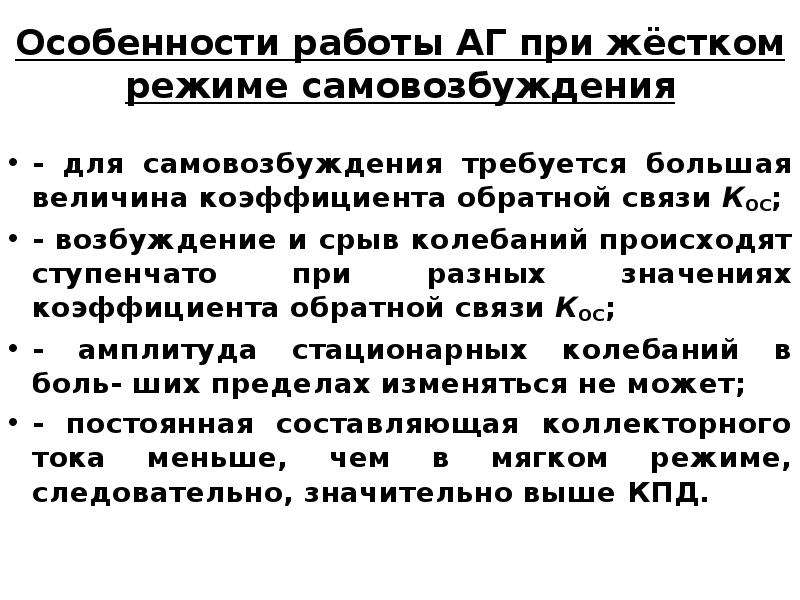

Особенности работы АГ при жёстком режиме самовозбуждения - для самовозбуждения требуется большая величина коэффициента обратной связи КОС; - возбуждение и срыв колебаний происходят ступенчато при разных значениях коэффициента обратной связи КОС; - амплитуда стационарных колебаний в боль- ших пределах изменяться не может; - постоянная составляющая коллекторного тока меньше, чем в мягком режиме, следовательно, значительно выше КПД.

Слайд 11

Описание слайда:

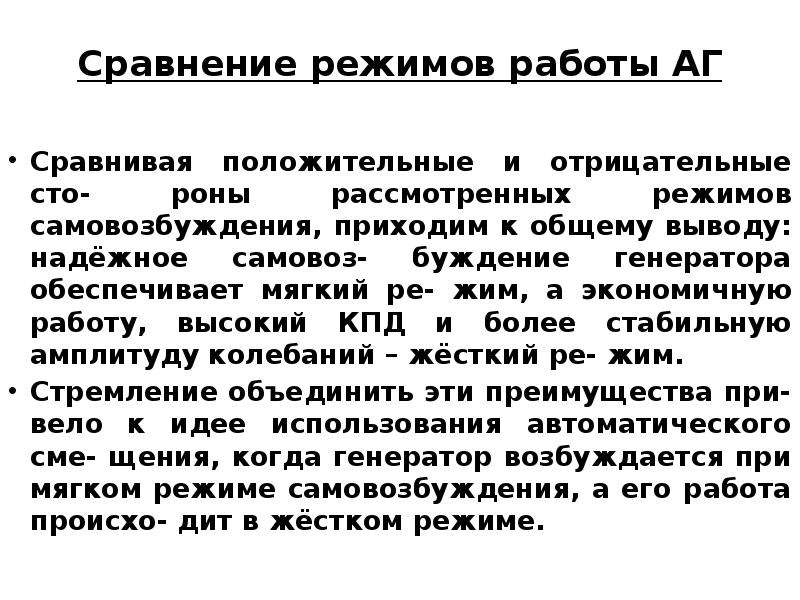

Сравнение режимов работы АГ Сравнивая положительные и отрицательные сто- роны рассмотренных режимов самовозбуждения, приходим к общему выводу: надёжное самовоз- буждение генератора обеспечивает мягкий ре- жим, а экономичную работу, высокий КПД и более стабильную амплитуду колебаний – жёсткий ре- жим. Стремление объединить эти преимущества при- вело к идее использования автоматического сме- щения, когда генератор возбуждается при мягком режиме самовозбуждения, а его работа происхо- дит в жёстком режиме.

Слайд 12

Описание слайда:

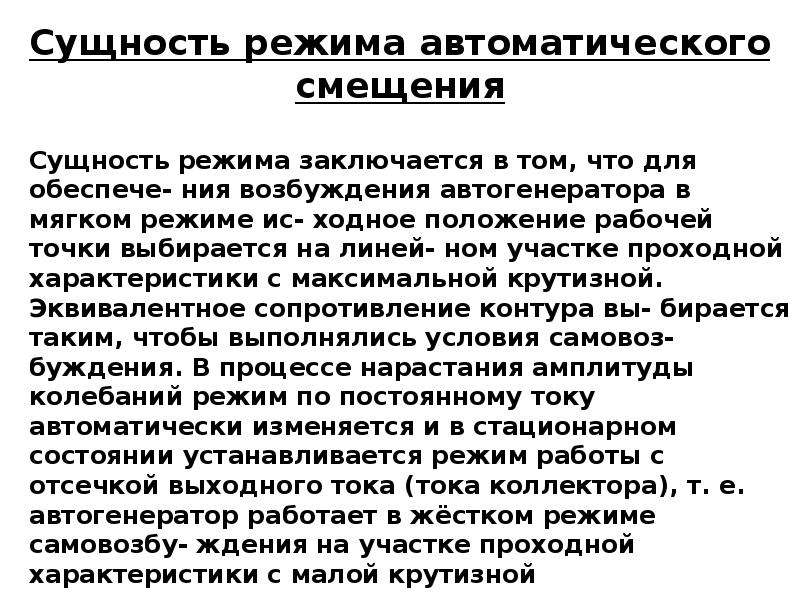

Сущность режима автоматического смещения Сущность режима заключается в том, что для обеспече- ния возбуждения автогенератора в мягком режиме ис- ходное положение рабочей точки выбирается на линей- ном участке проходной характеристики с максимальной крутизной. Эквивалентное сопротивление контура вы- бирается таким, чтобы выполнялись условия самовоз- буждения. В процессе нарастания амплитуды колебаний режим по постоянному току автоматически изменяется и в стационарном состоянии устанавливается режим работы с отсечкой выходного тока (тока коллектора), т. е. автогенератор работает в жёстком режиме самовозбу- ждения на участке проходной характеристики с малой крутизной

Слайд 13

Описание слайда:

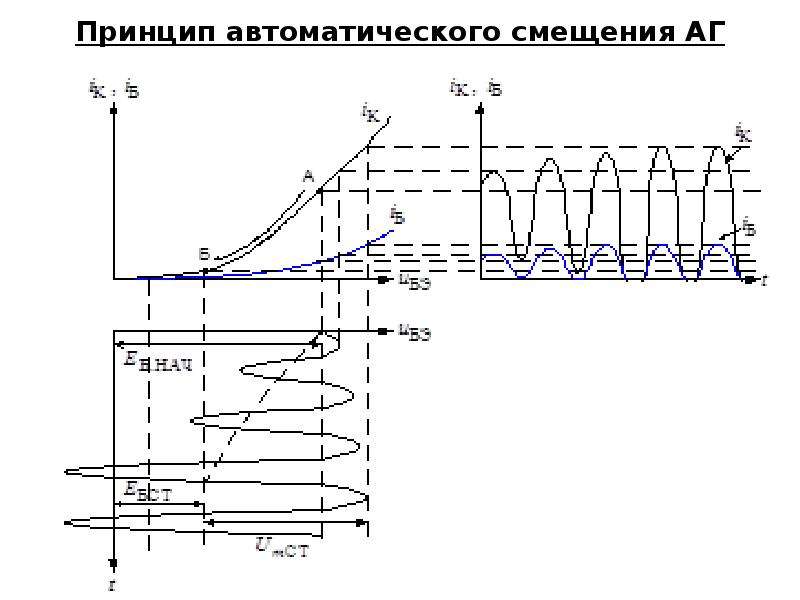

Принцип автоматического смещения АГ

Слайд 14

Описание слайда:

Схема автоматического смещения АГ

Слайд 15

Описание слайда:

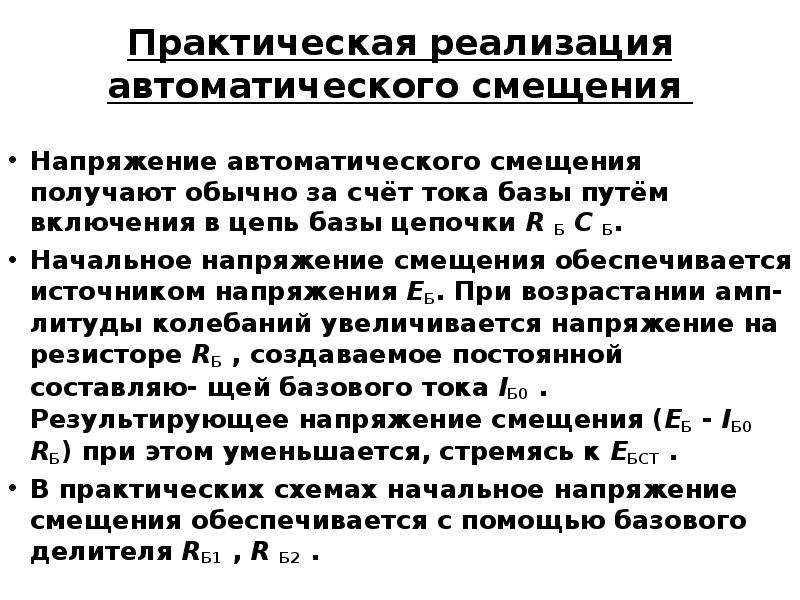

Практическая реализация автоматического смещения Напряжение автоматического смещения получают обычно за счёт тока базы путём включения в цепь базы цепочки R Б C Б. Начальное напряжение смещения обеспечивается источником напряжения ЕБ. При возрастании амп- литуды колебаний увеличивается напряжение на резисторе RБ , создаваемое постоянной составляю- щей базового тока IБ0 . Результирующее напряжение смещения (ЕБ - IБ0 RБ) при этом уменьшается, стремясь к ЕБСТ . В практических схемах начальное напряжение смещения обеспечивается с помощью базового делителя RБ1 , R Б2 .

Слайд 16

Описание слайда:

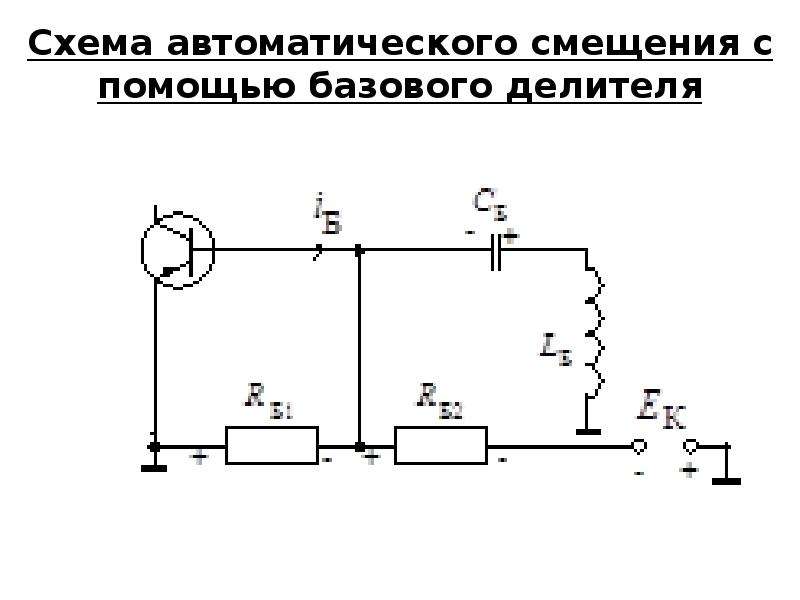

Схема автоматического смещения с помощью базового делителя

Слайд 17

Описание слайда:

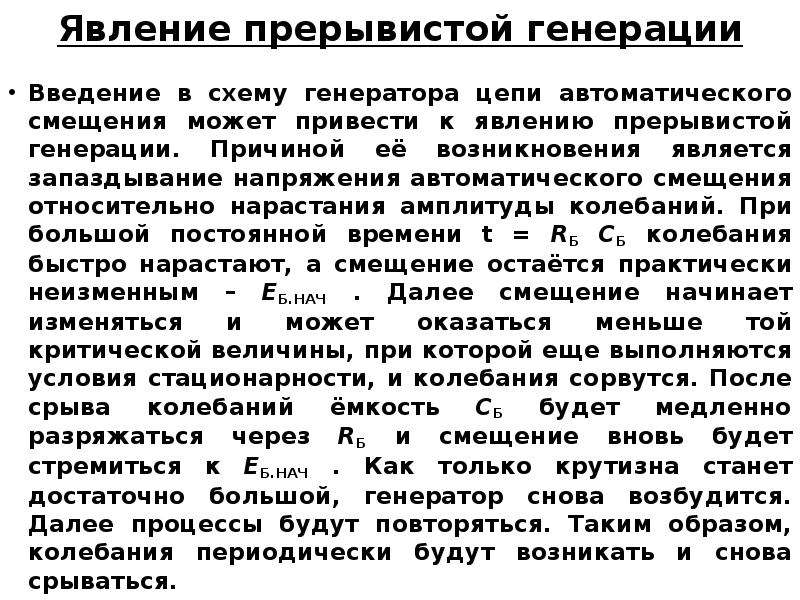

Явление прерывистой генерации Введение в схему генератора цепи автоматического смещения может привести к явлению прерывистой генерации. Причиной её возникновения является запаздывание напряжения автоматического смещения относительно нарастания амплитуды колебаний. При большой постоянной времени t = RБ СБ колебания быстро нарастают, а смещение остаётся практически неизменным – ЕБ.НАЧ . Далее смещение начинает изменяться и может оказаться меньше той критической величины, при которой еще выполняются условия стационарности, и колебания сорвутся. После срыва колебаний ёмкость СБ будет медленно разряжаться через RБ и смещение вновь будет стремиться к ЕБ.НАЧ . Как только крутизна станет достаточно большой, генератор снова возбудится. Далее процессы будут повторяться. Таким образом, колебания периодически будут возникать и снова срываться.

Слайд 18

Описание слайда:

Сущность АГ с автотрансформаторной ОС Генератор с автотрансформаторной обратной связью пред- ставляет собой индуктивную трёхточечную схему, а генера- тор с ёмкостной обратной связью ёмкостную трёхточечную схему. Получение почти синусоидальных автоколебаний, несмотря на то, что контур автогенератора настроен на частоту, близ- кую к резонансной, и выделяет колебания основной гармо- ники, в выходном напряжении всё же содержатся состав- ляющие с частотами высших гармоник, приводящие к иска- жению формы выходных колебаний по сравнению с сину- соидальной формой. Высшие гармоники подавляют в ос- новном за счёт резонансных свойств контура выходной цепи. Известно, что чем выше добротность контура, тем острее его АЧХ и лучше фильтрация колебаний с частотами, отличаю- щимися от резонансной. Однако получить высокую доброт- ность контура в автогенераторе, особенно транзисторном, трудно. Поэтому принимают дополнительные меры к подав- лению высших гармоник.

Слайд 19

Описание слайда:

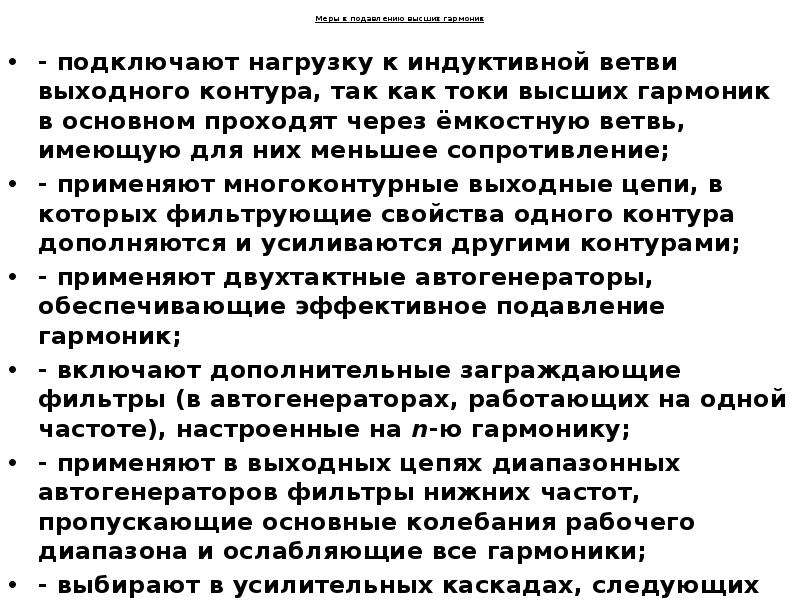

Меры к подавлению высших гармоник - подключают нагрузку к индуктивной ветви выходного контура, так как токи высших гармоник в основном проходят через ёмкостную ветвь, имеющую для них меньшее сопротивление; - применяют многоконтурные выходные цепи, в которых фильтрующие свойства одного контура дополняются и усиливаются другими контурами; - применяют двухтактные автогенераторы, обеспечивающие эффективное подавление гармоник; - включают дополнительные заграждающие фильтры (в автогенераторах, работающих на одной частоте), настроенные на n-ю гармонику; - применяют в выходных цепях диапазонных автогенераторов фильтры нижних частот, пропускающие основные колебания рабочего диапазона и ослабляющие все гармоники; - выбирают в усилительных каскадах, следующих за автогенератором, углы отсечки коллекторного (анодного) тока = 90°, так как при этом в импульсе тока отсутствуют высшие нечётные гармоники.

Слайд 20

Описание слайда:

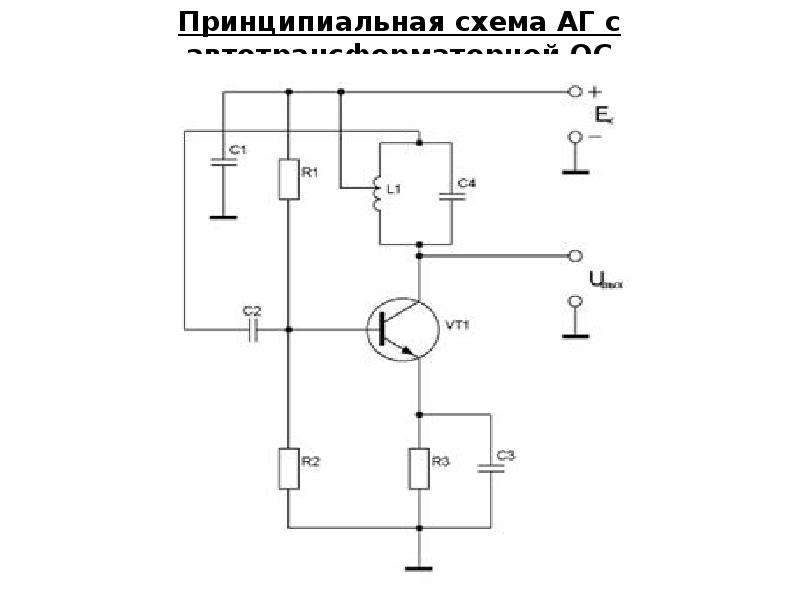

Принципиальная схема АГ с автотрансформаторной ОС

Слайд 21

Описание слайда:

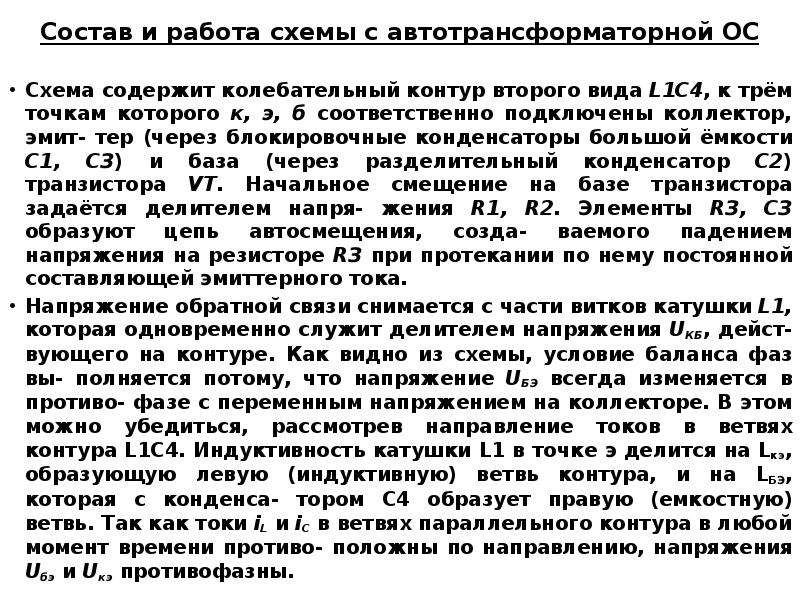

Состав и работа схемы с автотрансформаторной ОС Схема содержит колебательный контур второго вида L1C4, к трём точкам которого к, э, б соответственно подключены коллектор, эмит- тер (через блокировочные конденсаторы большой ёмкости С1, СЗ) и база (через разделительный конденсатор С2) транзистора VТ. Начальное смещение на базе транзистора задаётся делителем напря- жения R1, R2. Элементы RЗ, СЗ образуют цепь автосмещения, созда- ваемого падением напряжения на резисторе RЗ при протекании по нему постоянной составляющей эмиттерного тока. Напряжение обратной связи снимается с части витков катушки L1, которая одновременно служит делителем напряжения UКБ, дейст- вующего на контуре. Как видно из схемы, условие баланса фаз вы- полняется потому, что напряжение UБЭ всегда изменяется в противо- фазе с переменным напряжением на коллекторе. В этом можно убедиться, рассмотрев направление токов в ветвях контура L1С4. Индуктивность катушки L1 в точке э делится на Lкэ, образующую левую (индуктивную) ветвь контура, и на LБЭ, которая с конденса- тором С4 образует правую (емкостную) ветвь. Так как токи iL и iС в ветвях параллельного контура в любой момент времени противо- положны по направлению, напряжения Uбэ и Uкэ противофазны.

Слайд 22

Описание слайда:

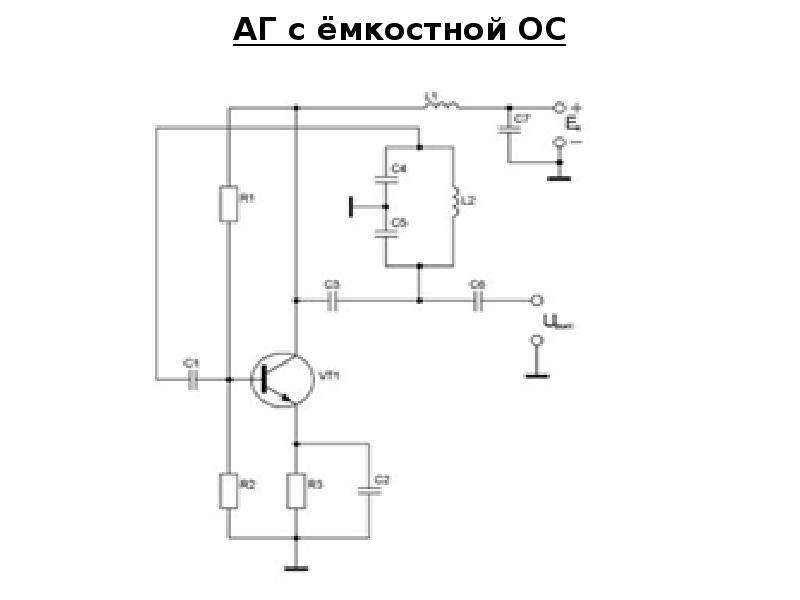

АГ с ёмкостной ОС

Слайд 23

Описание слайда:

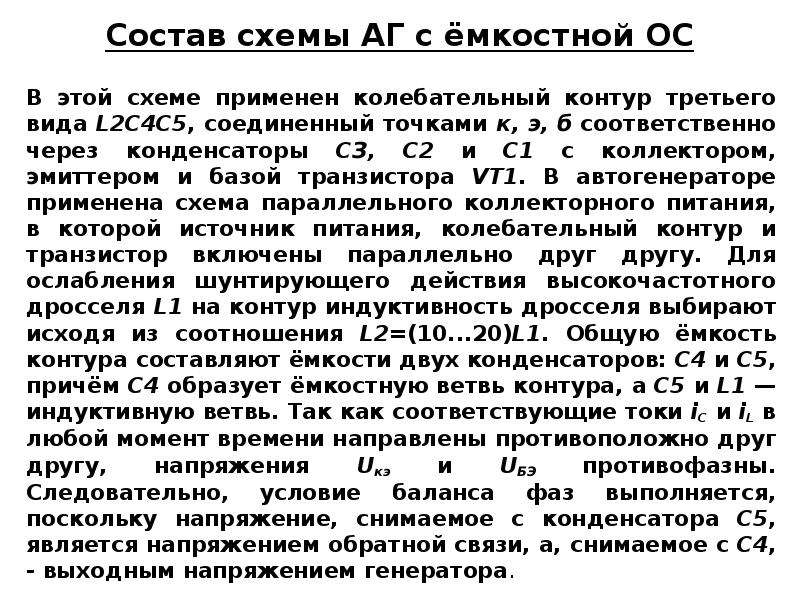

Состав схемы АГ с ёмкостной ОС В этой схеме применен колебательный контур третьего вида L2С4С5, соединенный точками к, э, б соответственно через конденсаторы СЗ, С2 и С1 с коллектором, эмиттером и базой транзистора VT1. В автогенераторе применена схема параллельного коллекторного питания, в которой источник питания, колебательный контур и транзистор включены параллельно друг другу. Для ослабления шунтирующего действия высокочастотного дросселя L1 на контур индуктивность дросселя выбирают исходя из соотношения L2=(10...20)L1. Общую ёмкость контура составляют ёмкости двух конденсаторов: С4 и С5, причём С4 образует ёмкостную ветвь контура, а С5 и L1 — индуктивную ветвь. Так как соответствующие токи iС и iL в любой момент времени направлены противоположно друг другу, напряжения Uкэ и UБЭ противофазны. Следовательно, условие баланса фаз выполняется, поскольку напряжение, снимаемое с конденсатора С5, является напряжением обратной связи, а, снимаемое с С4, - выходным напряжением генератора.

Слайд 24

Описание слайда:

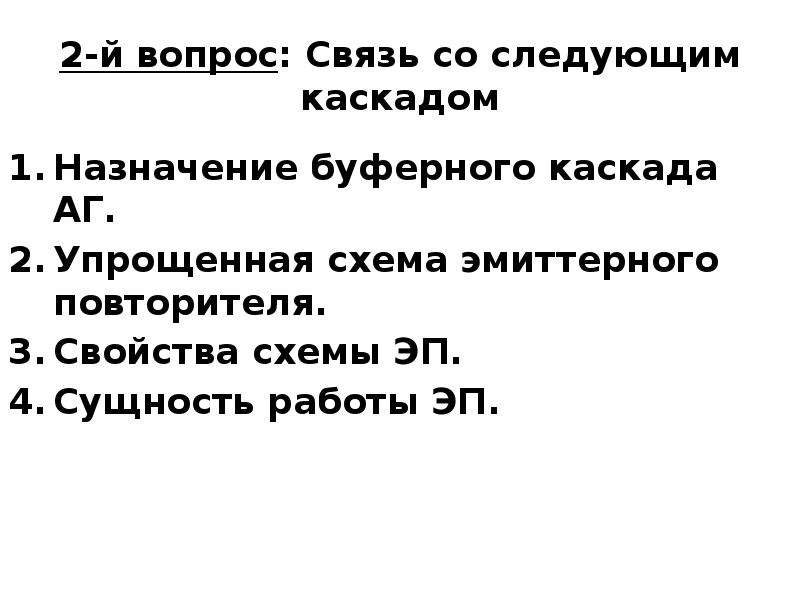

2-й вопрос: Связь со следующим каскадом Назначение буферного каскада АГ. Упрощенная схема эмиттерного повторителя. Свойства схемы ЭП. Сущность работы ЭП.

Слайд 25

Описание слайда:

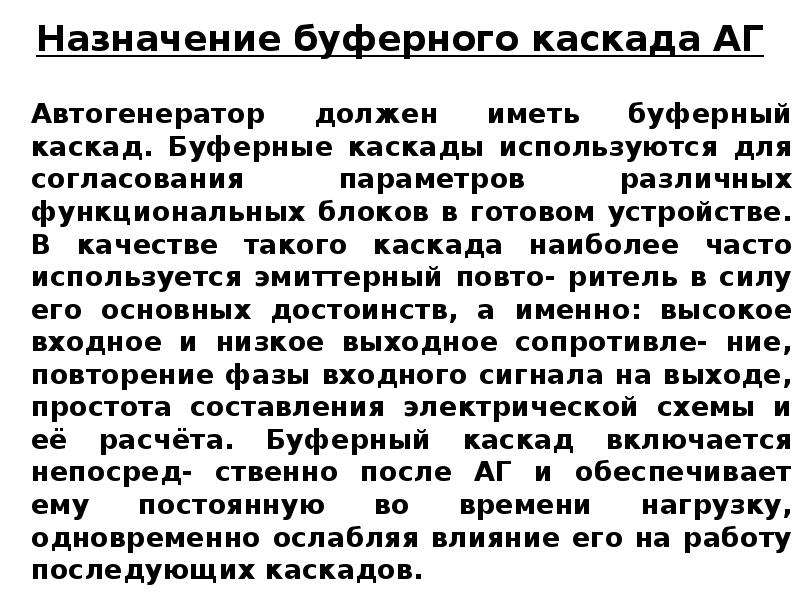

Назначение буферного каскада АГ Автогенератор должен иметь буферный каскад. Буферные каскады используются для согласования параметров различных функциональных блоков в готовом устройстве. В качестве такого каскада наиболее часто используется эмиттерный повто- ритель в силу его основных достоинств, а именно: высокое входное и низкое выходное сопротивле- ние, повторение фазы входного сигнала на выходе, простота составления электрической схемы и её расчёта. Буферный каскад включается непосред- ственно после АГ и обеспечивает ему постоянную во времени нагрузку, одновременно ослабляя влияние его на работу последующих каскадов.

Слайд 26

Описание слайда:

Упрощенная схема эмиттерного повторителя

Слайд 27

Описание слайда:

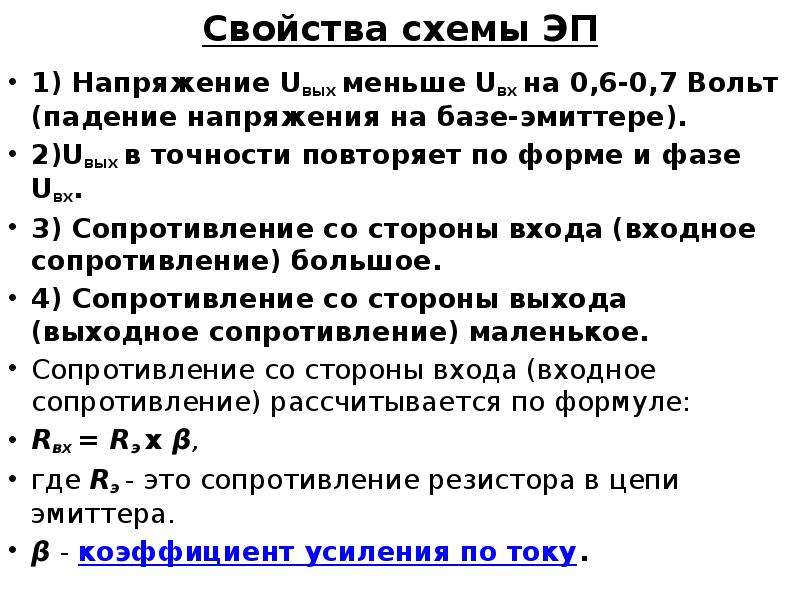

Свойства схемы ЭП 1) Напряжение Uвых меньше Uвх на 0,6-0,7 Вольт (падение напряжения на базе-эмиттере). 2)Uвых в точности повторяет по форме и фазе Uвх. 3) Сопротивление со стороны входа (входное сопротивление) большое. 4) Сопротивление со стороны выхода (выходное сопротивление) маленькое. Сопротивление со стороны входа (входное сопротивление) рассчитывается по формуле: Rвх = Rэ х β, где Rэ - это сопротивление резистора в цепи эмиттера. β - коэффициент усиления по току.

Слайд 28

Описание слайда:

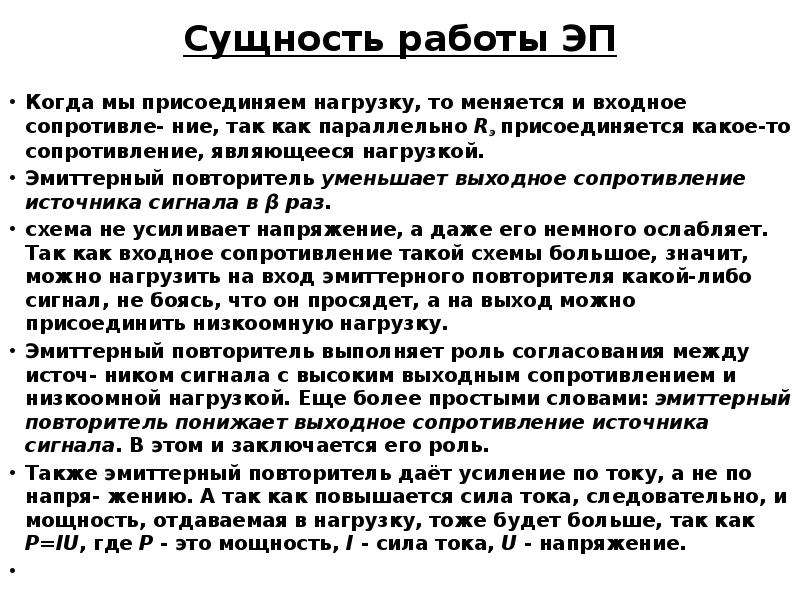

Сущность работы ЭП Когда мы присоединяем нагрузку, то меняется и входное сопротивле- ние, так как параллельно Rэ присоединяется какое-то сопротивление, являющееся нагрузкой. Эмиттерный повторитель уменьшает выходное сопротивление источника сигнала в β раз. схема не усиливает напряжение, а даже его немного ослабляет. Так как входное сопротивление такой схемы большое, значит, можно нагрузить на вход эмиттерного повторителя какой-либо сигнал, не боясь, что он просядет, а на выход можно присоединить низкоомную нагрузку. Эмиттерный повторитель выполняет роль согласования между источ- ником сигнала с высоким выходным сопротивлением и низкоомной нагрузкой. Еще более простыми словами: эмиттерный повторитель понижает выходное сопротивление источника сигнала. В этом и заключается его роль. Также эмиттерный повторитель даёт усиление по току, а не по напря- жению. А так как повышается сила тока, следовательно, и мощность, отдаваемая в нагрузку, тоже будет больше, так как P=IU, где P - это мощность, I - сила тока, U - напряжение.
