Вы можете ознакомиться и скачать презентацию на тему Как формируются вертикальные токи в атмосфере. Доклад-сообщение содержит 43 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Как формируются вертикальные токи в атмосфере?

Слайд 2

Описание слайда:

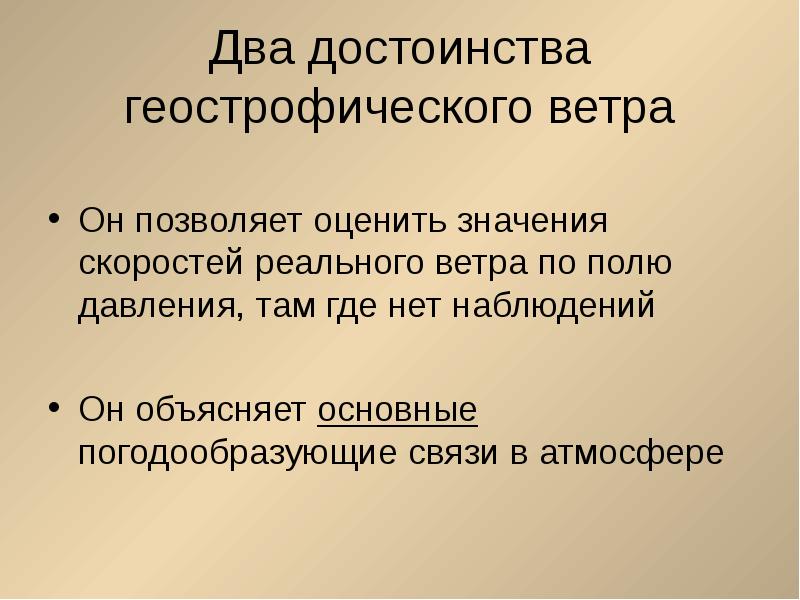

Два достоинства геострофического ветра Он позволяет оценить значения скоростей реального ветра по полю давления, там где нет наблюдений Он объясняет основные погодообразующие связи в атмосфере

Слайд 3

Описание слайда:

Простейшая модель погоды на завтра: Где вертикальные токи? Чтобы понять, как они образуются следует выяснить, почему их здесь нет! Вспомним геострофическое приближение

Слайд 4

Описание слайда:

Два недостатка геострофического ветра Он не может объяснить наличие вертикальных токов в атмосфере Он имеет предпосылки для самоликвидации при криволинейном движении воздушных частиц в горизонтально неоднородном поле температур

Слайд 5

Описание слайда:

В геострофической атмосфере вертикальных токов быть не может! Докажем это

Слайд 6

Описание слайда:

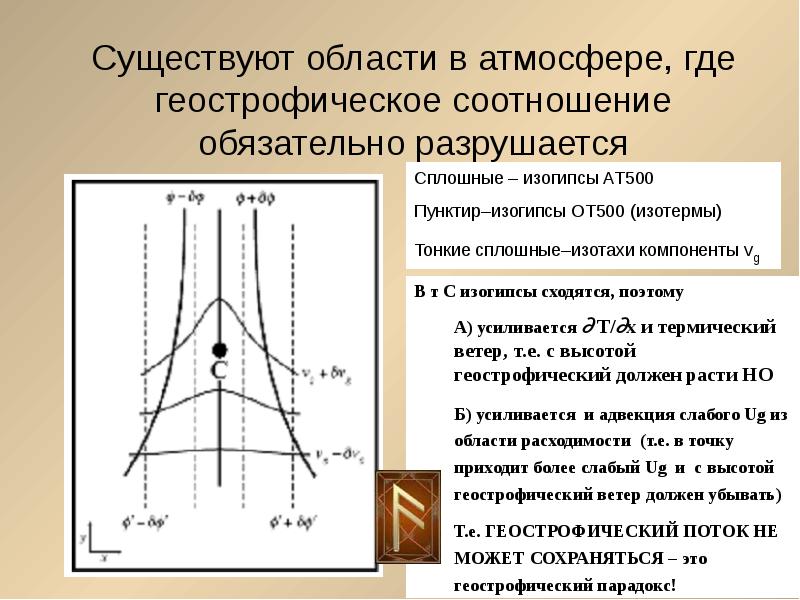

Существуют области в атмосфере, где геострофическое соотношение обязательно разрушается

Слайд 7

Описание слайда:

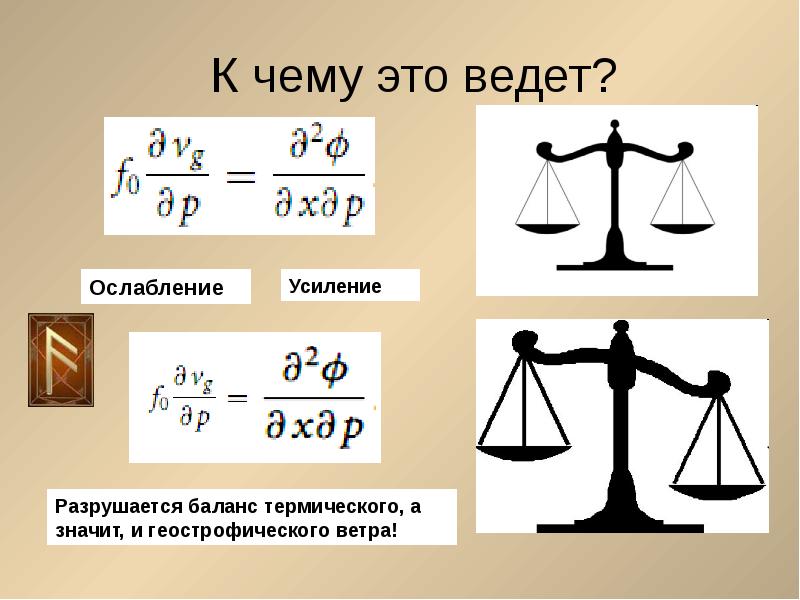

К чему это ведет?

Слайд 8

Описание слайда:

Док-во: пусть на исходном изобарическом уровне выполняются:

Слайд 9

Описание слайда:

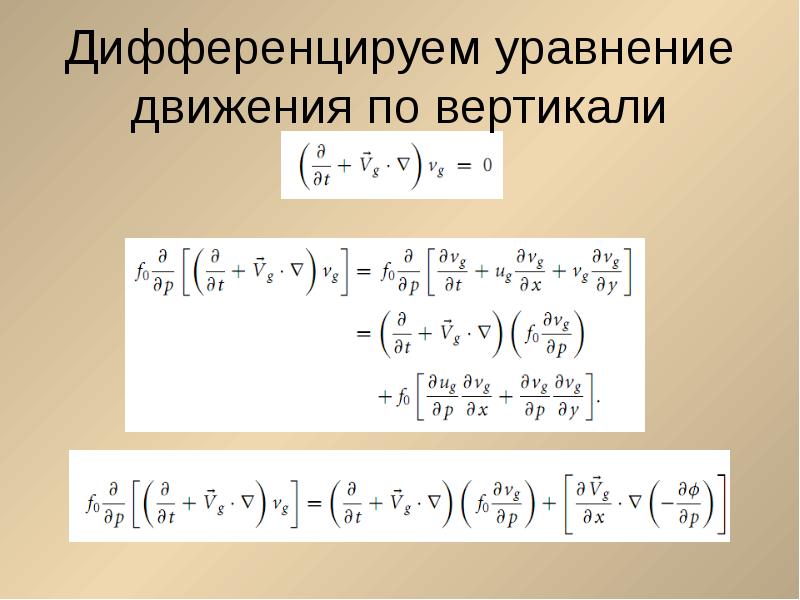

Дифференцируем уравнение движения по вертикали

Слайд 10

Описание слайда:

Дифференцируем уравнение притока тепла по вертикали

Слайд 11

Описание слайда:

Т.О. при принятых условиях одни и те же горизонтальные изменения изотерм или изогипс приводят нарушению баланса термического (т.е. и геострофического) ветра с высотой

Слайд 12

Описание слайда:

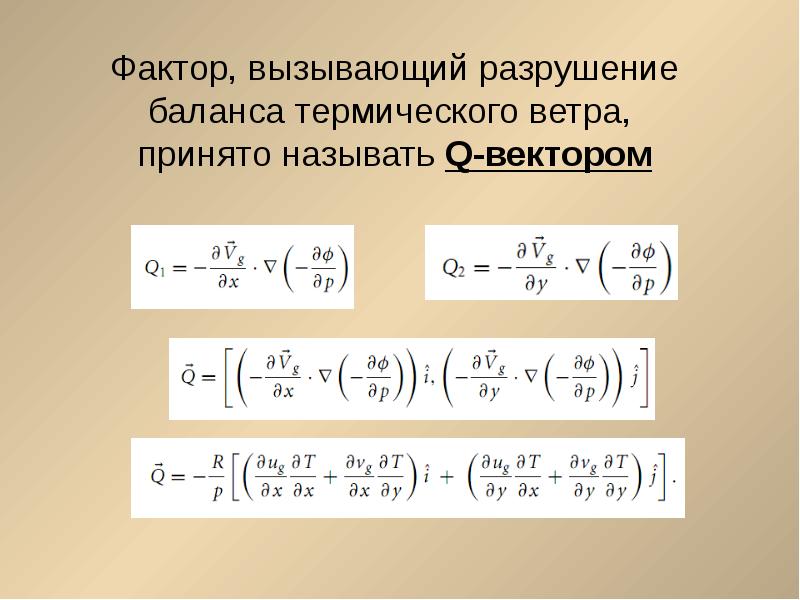

Фактор, вызывающий разрушение баланса термического ветра, принято называть Q-вектором

Слайд 13

Описание слайда:

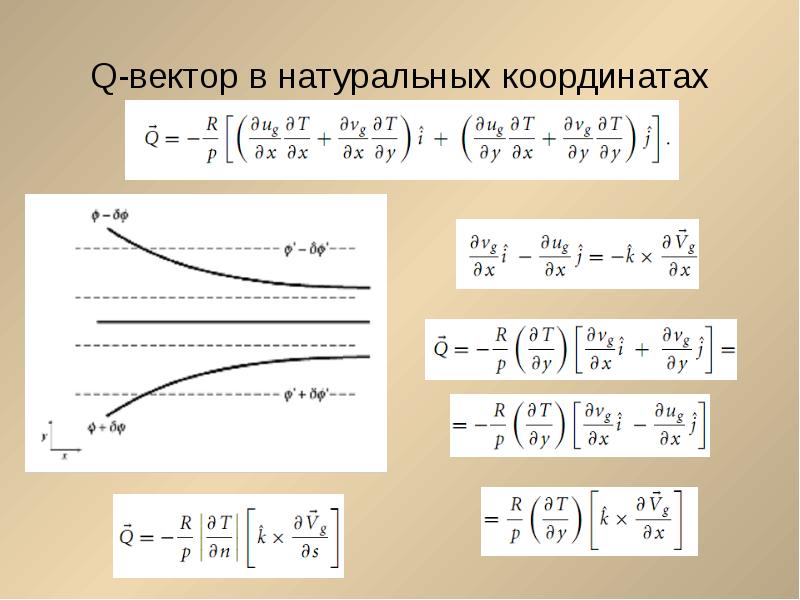

Q-вектор в натуральных координатах

Слайд 14

Описание слайда:

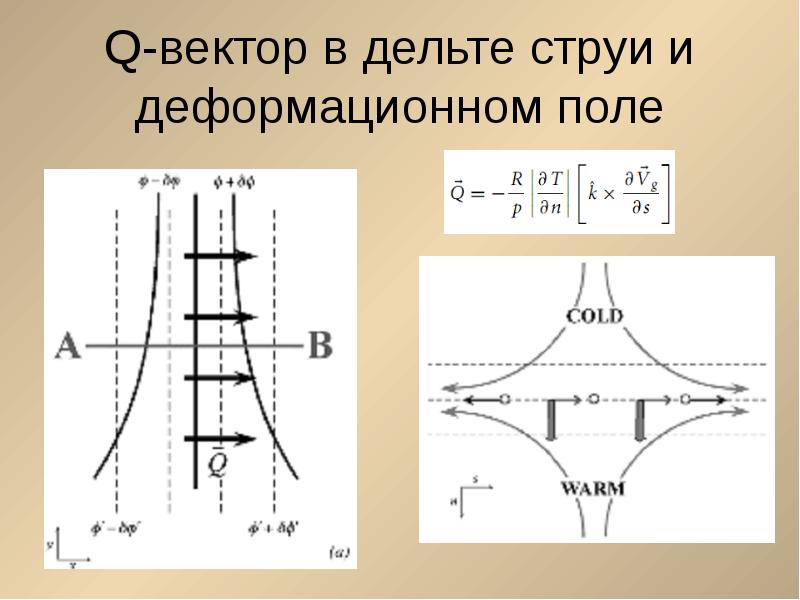

Q-вектор в дельте струи и деформационном поле

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

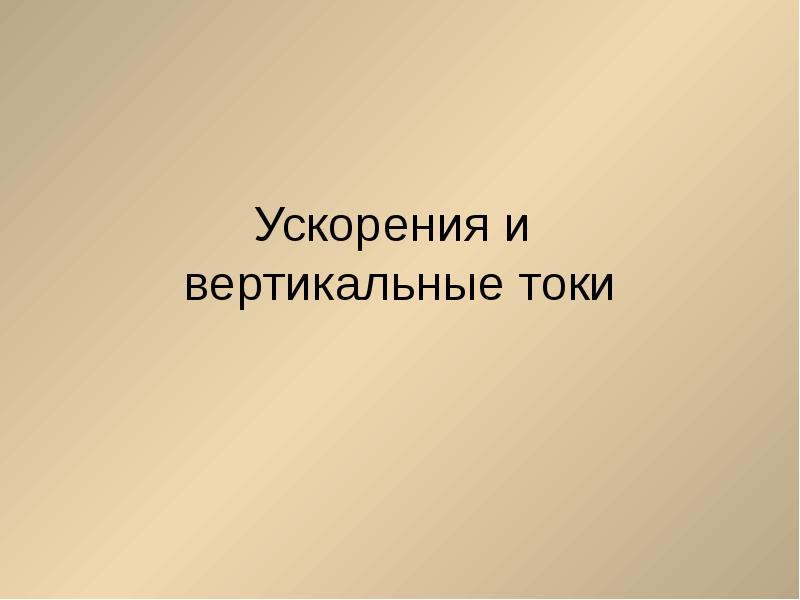

Ускорения и вертикальные токи

Слайд 17

Описание слайда:

Следующее приближение – квазигеострофичность атмосферы Квазигеострофичность: ускорения атмосферного потока считаем, используя геострофический ветер Получим агеострофическую форму уравнений движения атмосферы:

Слайд 18

Описание слайда:

Две формы агестрофических уравнений движения:

Слайд 19

Описание слайда:

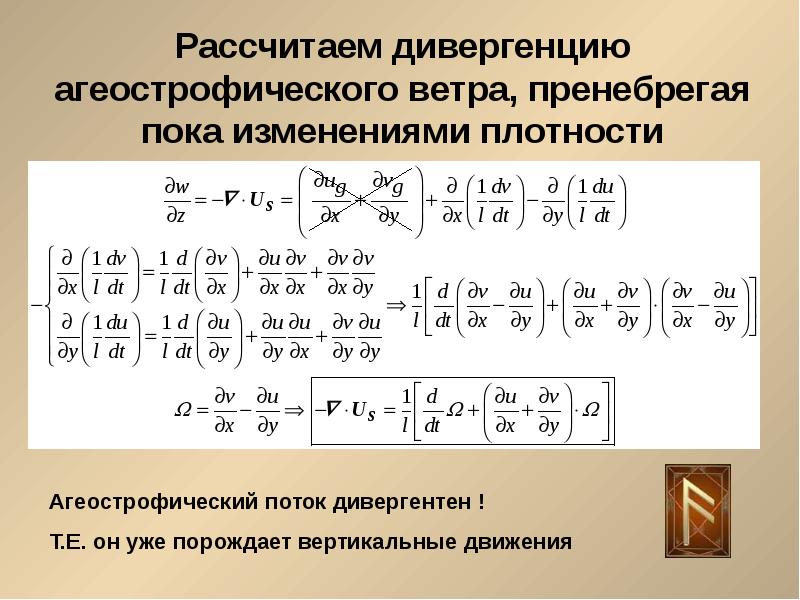

Рассчитаем дивергенцию агеострофического ветра, пренебрегая пока изменениями плотности

Слайд 20

Описание слайда:

Уравнение неразрывности при учете ускорений позволяет рассчитать вертикальные скорости! Обратите внимание на то, что это уравнение в метеорологии известно как «уравнение вихря»! По смыслу уравнение вихря служит не для прогноза, а для диагноза вертикальных скоростей

Слайд 21

Описание слайда:

Первые прогностические рекомендации.

Слайд 22

Описание слайда:

Концепцуальная модель циклогенеза -1: давление у земли падает только если в столбе воздуха преобладает ДИВЕРГЕНЦИЯ

Слайд 23

Описание слайда:

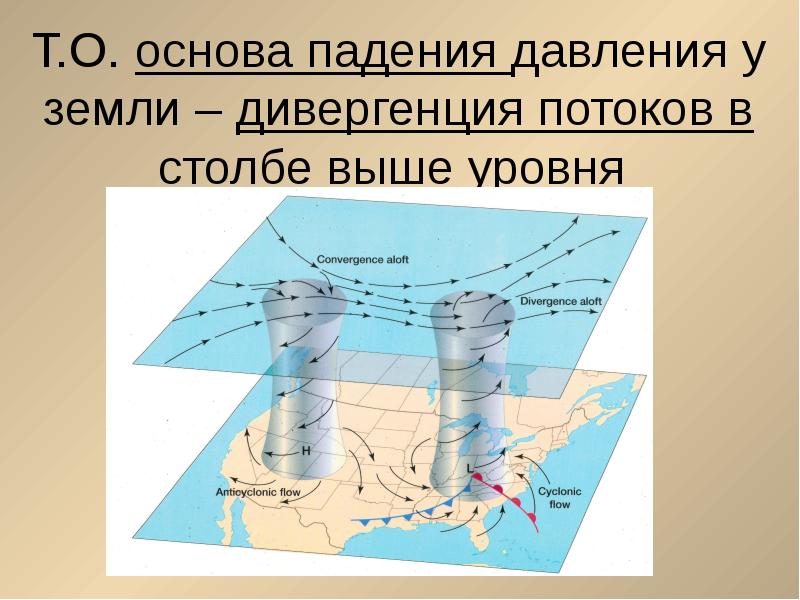

Т.О. основа падения давления у земли – дивергенция потоков в столбе выше уровня

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

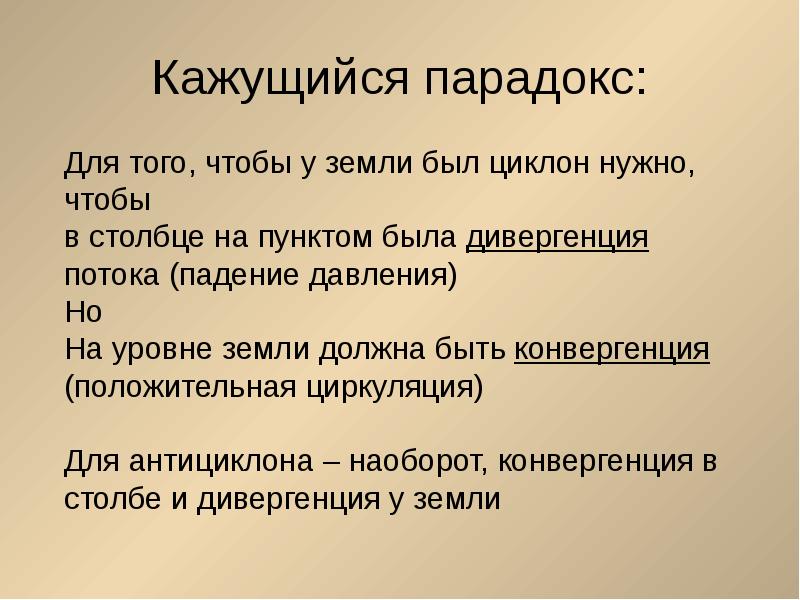

Кажущийся парадокс:

Слайд 26

Описание слайда:

Решение Сатклифа

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Для любознательных: как формируется погода на завтра в агеострофическом приближении

Слайд 29

Описание слайда:

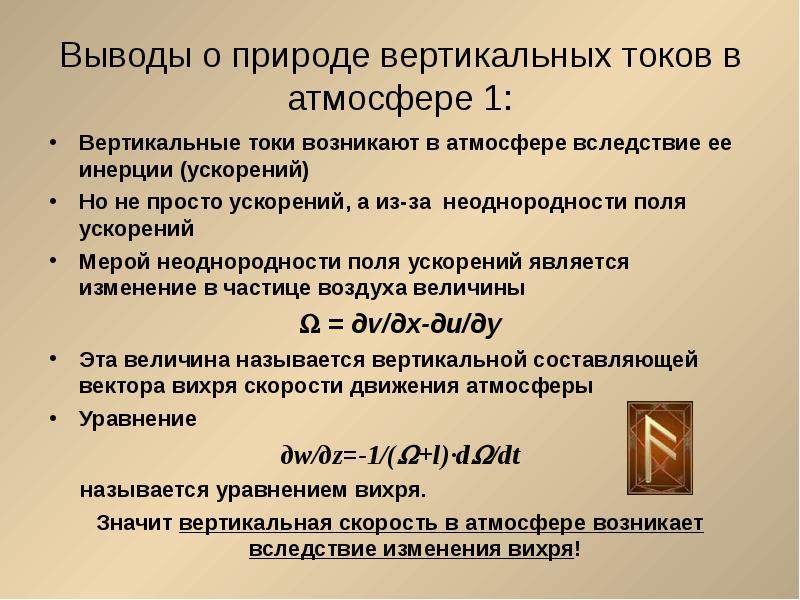

Выводы о природе вертикальных токов в атмосфере 1: Вертикальные токи возникают в атмосфере вследствие ее инерции (ускорений) Но не просто ускорений, а из-за неоднородности поля ускорений Мерой неоднородности поля ускорений является изменение в частице воздуха величины  = дv/дx-дu/дy Эта величина называется вертикальной составляющей вектора вихря скорости движения атмосферы Уравнение дw/дz=-1/(+l)·d/dt называется уравнением вихря. Значит вертикальная скорость в атмосфере возникает вследствие изменения вихря!

Слайд 30

Описание слайда:

Роль вертикальных токов в поддержании геострофического баланса (на базе рассмотрения Q-вектора)

Слайд 31

Описание слайда:

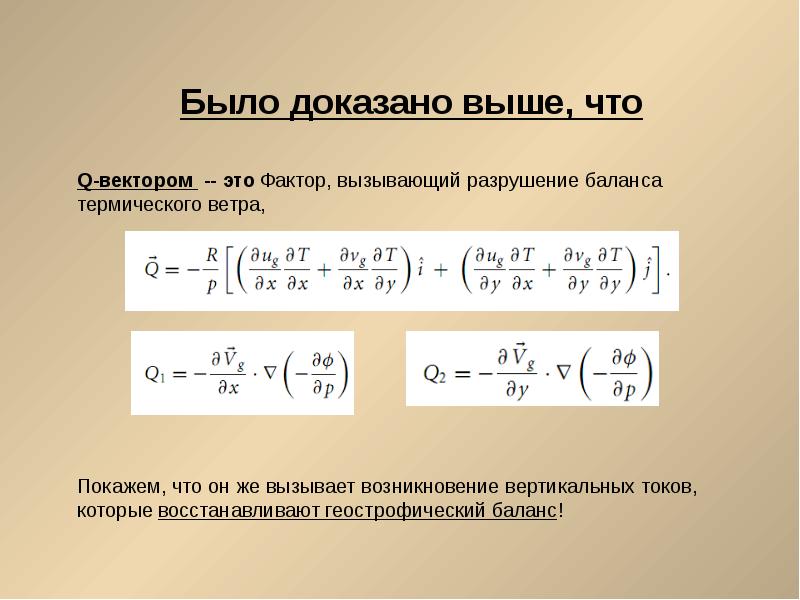

Было доказано выше, что

Слайд 32

Описание слайда:

Q-вектор и вертикальные скорости 1 Агеострофическая модель атмосферы

Слайд 33

Описание слайда:

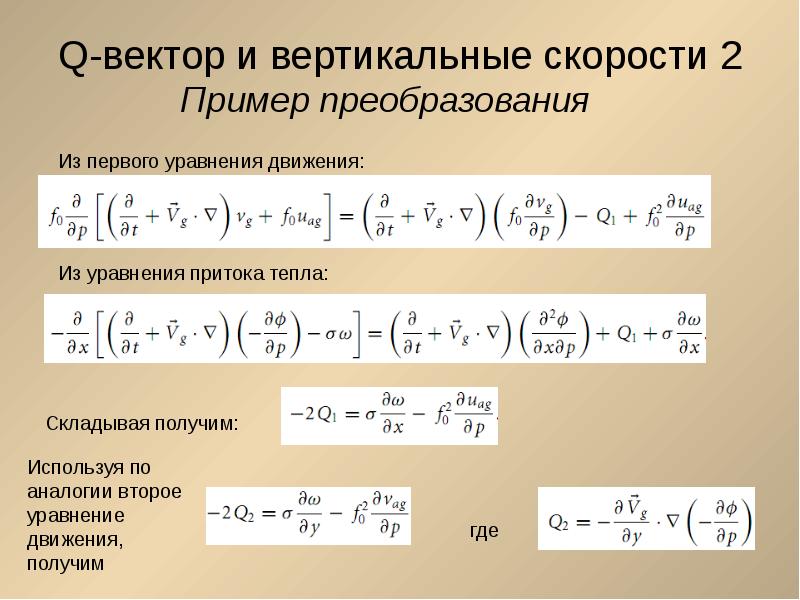

Q-вектор и вертикальные скорости 2 Пример преобразования

Слайд 34

Описание слайда:

Дивергенция Q-вектора

Слайд 35

Описание слайда:

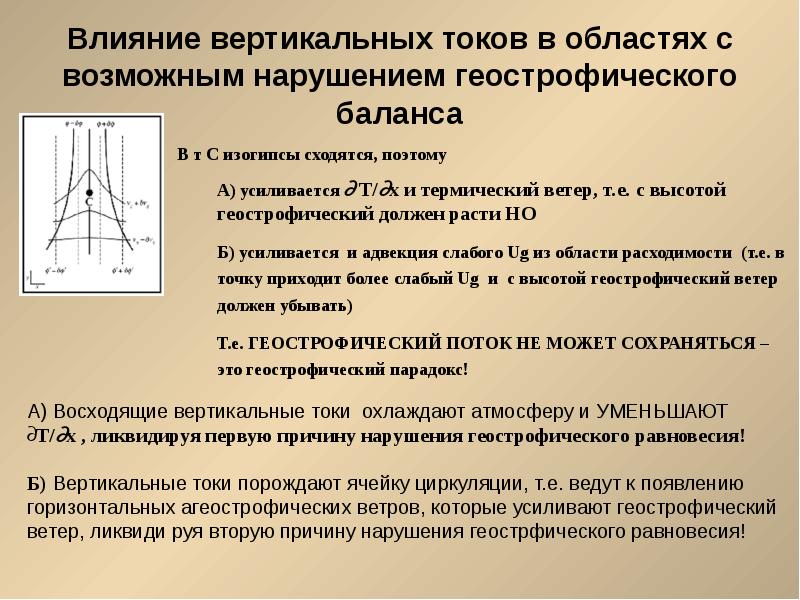

Влияние вертикальных токов в областях с возможным нарушением геострофического баланса

Слайд 36

Описание слайда:

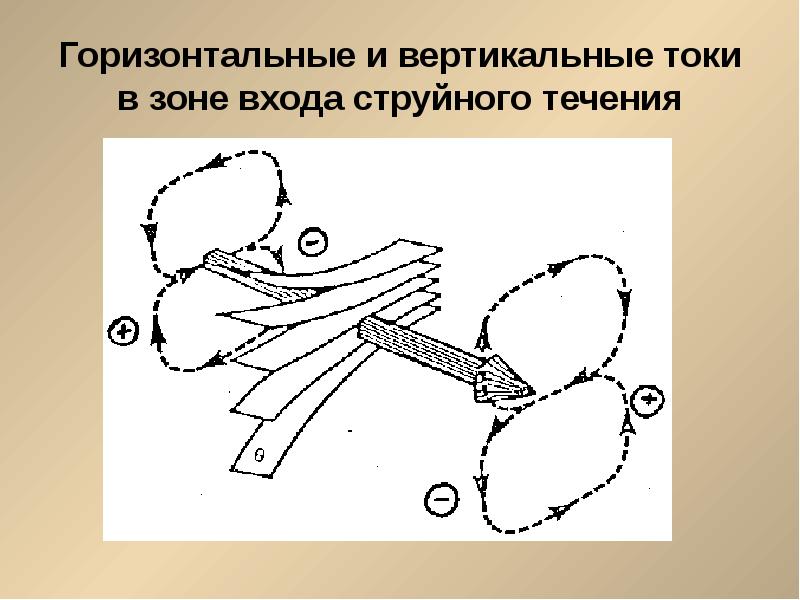

Горизонтальные и вертикальные токи в зоне входа струйного течения

Слайд 37

Описание слайда:

Вертикальные токи восстанавливают геострофическое равновесие в областях атмосфере, где оно нарушается при искривлении потока

Слайд 38

Описание слайда:

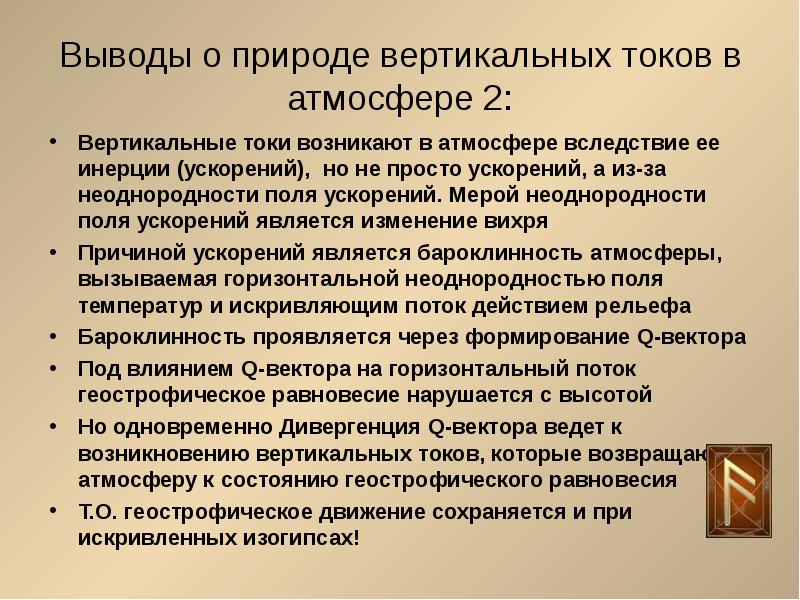

Выводы о природе вертикальных токов в атмосфере 2: Вертикальные токи возникают в атмосфере вследствие ее инерции (ускорений), но не просто ускорений, а из-за неоднородности поля ускорений. Мерой неоднородности поля ускорений является изменение вихря Причиной ускорений является бароклинность атмосферы, вызываемая горизонтальной неоднородностью поля температур и искривляющим поток действием рельефа Бароклинность проявляется через формирование Q-вектора Под влиянием Q-вектора на горизонтальный поток геострофическое равновесие нарушается с высотой Но одновременно Дивергенция Q-вектора ведет к возникновению вертикальных токов, которые возвращают атмосферу к состоянию геострофического равновесия Т.О. геострофическое движение сохраняется и при искривленных изогипсах!

Слайд 39

Описание слайда:

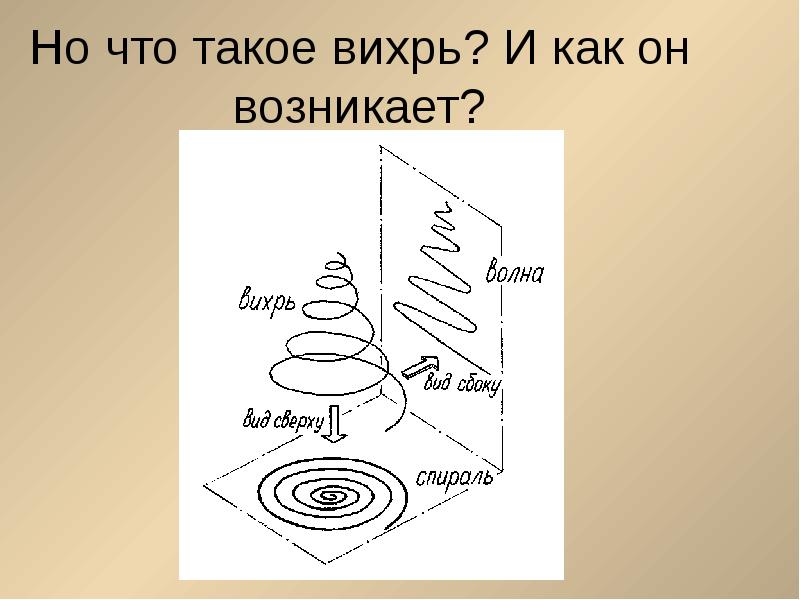

Но что такое вихрь? И как он возникает?

Слайд 40

Описание слайда:

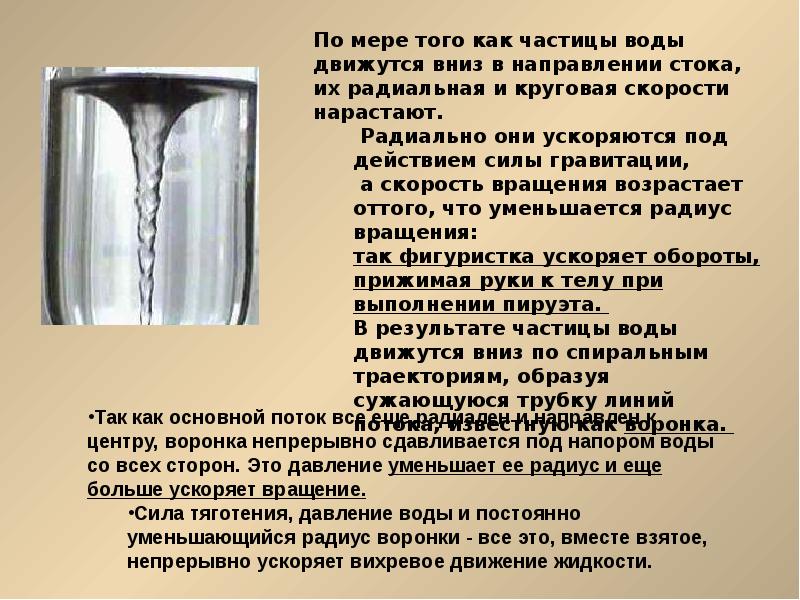

Пример из физики: Воронка в ванной

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

По достижении определенной скорости вращения в игру вступают центробежные силы: они отталкивают воду от стока по радиусу. Как результат, на изначально плоской поверхности воды над стоком образуется углубление, которое быстро превращается в воронку. По достижении определенной скорости вращения в игру вступают центробежные силы: они отталкивают воду от стока по радиусу. Как результат, на изначально плоской поверхности воды над стоком образуется углубление, которое быстро превращается в воронку. В конце концов внутри водоворота формируется миниатюрный воздушный торнадо, а на водной поверхности воронки возникают достаточно сложные нелинейные структуры - барашки, волны и завихрения.
