Слайд 1

Описание слайда:

Диадинамические токи Метод диадинамотерапии разработан и внедрен в практику французским стоматологом П.Бернаром (1952). П.Бернар предложил использовать полусинусоидальные импульсные токи 2 частот – 50 Гц и 100 Гц, которые генерируются путем выпрямления переменного синусоидального тока напряжением 220 В и с частотой 50 Гц. Полусинусоидальные импульсные токи получают способами однополупериодного (однотактного) выпрямления и путем двухполупериодного (двухтактного) выпрямления.

Слайд 2

Описание слайда:

Диадинамические токи (токи Бернара)

Слайд 3

Описание слайда:

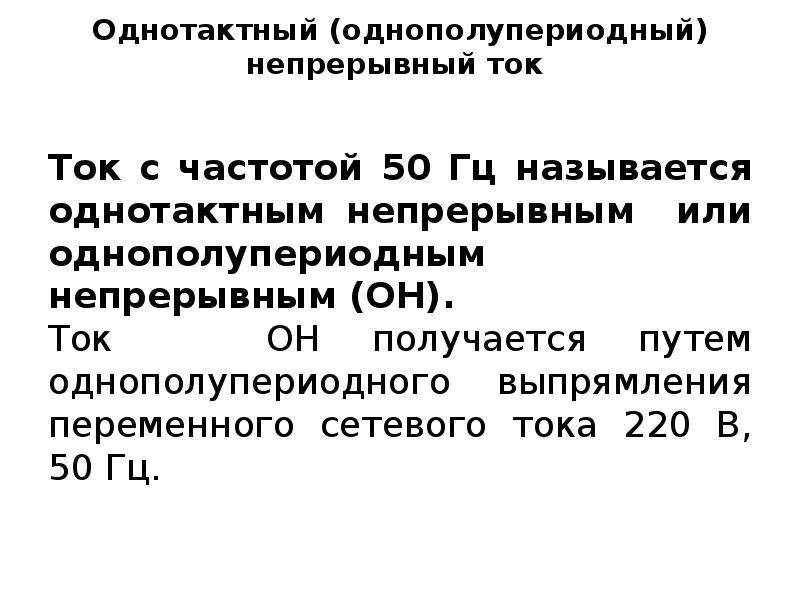

Однотактный (однополупериодный) непрерывный ток Ток с частотой 50 Гц называется однотактным непрерывным или однополупериодным непрерывным (ОН). Ток ОН получается путем однополупериодного выпрямления переменного сетевого тока 220 В, 50 Гц.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Двухтактный (двухполупериодный) непрерывный ток Ток с частотой 100 Гц называется двухтактным непрерывным или двухполупериодным непрерывным (ДН). Ток ДН получается путем двухполупериодного выпрямления переменного сетевого тока 220 В, 50 Гц.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Композитные виды ДДТ Из основных видов ДДТ – ОН и ДН сформированы композитные виды ДДТ, которые представляют собой непрерывное чередование посылок однотактного и двухтактного токов, и также чередование посылок токов с паузами. П.Бернар разработал 3 вида композитных токов: Однотактный ритмический (ОР), именуемый традиционно «ритм синкопа» (РС) Ток, модулированный коротким периодом (КП) Ток, модулированный длинным периодом (ДП)

Слайд 8

Описание слайда:

Однотактный ритмический ток (ОР) Имеет международное название ток ритм синкопа (РС) Ток ОР (РС) представляет собой непрерывное чередование посылок однотактного тока (50 Гц), продолжительностью 1,5 с с паузами, продолжительностью 1,5 с.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Ток, модулированный коротким периодом Ток, модулированный коротким периодом, «короткий период» (КП) представляет собой непрерывное чередование посылок двухтактного (100 Гц) тока, продолжительностью 1,5, с посылками однотактного (50 Гц)тока, продолжительностью 1,5.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Ток, модулированный длинным периодом Ток, модулированный длинным периодом, «длинный период» (ДП) представляет собой непрерывное чередование посылок однотактного (50 Гц) тока продолжительностью 4 с с посылками двухтактного (100 Гц) тока продолжительностью 8 с.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Дополнительные диадинамические токи Последователи и ученики П.Бернара разработали и внедрили дополнительные диадинамические токи, которые получили название волновых. Это однотактный волновой ток (ОВ) и двухтактный волновой ток (ДВ)

Слайд 15

Описание слайда:

Однотактный волновой ток (ОВ) Однотактный волновой ток (ОВ) представляет собой полусинусоидальный импульсный ток с частотой 50 Гц, генерируемый в режиме посылок и пауз, при продолжительности посылок 8 с (4 с) и при продолжительности пауз 4 с (2 с), причем амплитуда тока в посылке сначала плавно повышается (первая четверть посылки), затем поддерживается на максимальном уровне (вторая и третья четверть посылки), затем плавно убывает до нуля (четвертая четверть посылки).

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Двухтактный волновой ток (ДВ) Двухтактный волновой ток (ДВ) представляет собой полусинусоидальный импульсный ток с частотой 100 Гц, генерируемый в режиме посылок и пауз, при продолжительности посылок 8 с (4 с) и при продолжительности пауз 4 с (2 с), причем амплитуда тока в посылке сначала плавно повышается (первая четверть посылки), затем поддерживается на максимальном уровне (вторая и третья четверть посылки), затем плавно убывает до нуля (четвертая четверть посылки).

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Диадинамические токи (токи Бернара)

Слайд 20

Описание слайда:

Сравнительная характеристика ДДТ Наиболее выраженным раздражающим действием обладают токи с частотой 50 Гц. Они воздействуют как эффективный и жёсткий раздражитель на возбудимые ткани не только с высокой электрофизиологической лабильностью (по Н.Е. Введенскому), но и ткани с низкой электрофизиологической лабильностью. Каждый импульс тока с частотой 50 Гц падает на период реституции трансмембранного потенциала покоя большинства возбудимых клеток.

Слайд 21

Описание слайда:

Такие виды ДДТ вызывают интенсивные субъективные ощущения у пациентов под терапевтическими электродами в виде интенсивной, редкой, хорошо различимой вибрации, возникает иллюзия «сползания» электродов, а при повышении напряжения тока происходят ритмические мышечные сокращения. Такие виды ДДТ вызывают интенсивные субъективные ощущения у пациентов под терапевтическими электродами в виде интенсивной, редкой, хорошо различимой вибрации, возникает иллюзия «сползания» электродов, а при повышении напряжения тока происходят ритмические мышечные сокращения. Преобладает раздражающее, стимулирующее воздействие.

Слайд 22

Описание слайда:

Токи с преобладающей частотой 50 Гц: Токи с преобладающей частотой 50 Гц: РС (RS) ОН (MF) ДП (LP) КП (CP) используются для электростимуляции нервов и мышц, стимуляции регионарного и периферического кровообращения, оказания трофического, противовоспалительного, резорбтивного действия, обезболивания.

Слайд 23

Описание слайда:

Токи с частотой 100 Гц обладают мягким воздействием на возбудимые ткани. Токи с частотой 100 Гц обладают мягким воздействием на возбудимые ткани. У пациента при их применении возникают субъективные ощущения быстрой, сливной, трудноразличимой вибрации под электродами. Интенсивность ощущений понижается во время воздействия, для поддержания ощущений приходится повышать напряжение (силу) тока. Это обусловлено явлениями адаптации чувствительной сферы к монотонному раздражению током с частотой 100 Гц.

Слайд 24

Описание слайда:

Токи с частотой 100 Гц: Токи с частотой 100 Гц: ДН () ДВ () Применяются для оказания быстро наступающего, но нестойкого обезболивающего воздействия, купирования спазмов и повышенной моторики гладкой мускулатуры, ганглиолитического, симпатолитического воздействия.

Слайд 25

Описание слайда:

Физиологическое и лечебное действие ДДТ вызывают электрогенное возбуждение нервных и мышечных волокон. Под действием нарастающего электрического напряжения импульса тока происходит понижение трансмембранного потенциала покоя возбудимых клеток. Когда он достигает критически низкого уровня – развивается локальная деполяризация клеточной мембраны и потенциал действия. Потенциал действия (ПД)распространяется вдоль мембран нервных волокон в центростремительном и центробежном направлении.

Слайд 26

Описание слайда:

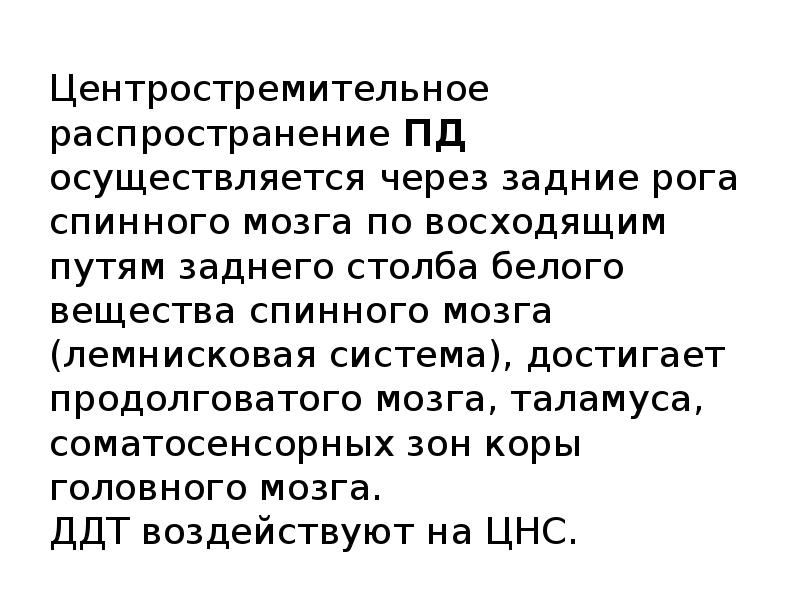

Центростремительное распространение ПД осуществляется через задние рога спинного мозга по восходящим путям заднего столба белого вещества спинного мозга (лемнисковая система), достигает продолговатого мозга, таламуса, соматосенсорных зон коры головного мозга. Центростремительное распространение ПД осуществляется через задние рога спинного мозга по восходящим путям заднего столба белого вещества спинного мозга (лемнисковая система), достигает продолговатого мозга, таламуса, соматосенсорных зон коры головного мозга. ДДТ воздействуют на ЦНС.

Слайд 27

Описание слайда:

Основные центральные (нейротропные) эффекты: Сосудорасширяющий (артериальный) Антиноцицептивный Седативный Гипотензивный Брадикардический Спазмолитический (системный)

Слайд 28

Описание слайда:

Центробежное распространение ПД происходит по периферическим эфферентным нервным волокнам к «мишеневым» органам и тканям. Центробежное распространение ПД происходит по периферическим эфферентным нервным волокнам к «мишеневым» органам и тканям. Основные периферические (очаговые) эффекты: Сосудистый (венозный) Лимфодренирующий Противовоспалительный Резорбтивный Спазмолитический, ганглиолитический (локальный)

Слайд 29

Описание слайда:

Аппарат для лечения диадинамическими токами ДТ-50-3 «ТОНУС-1» Техническая характеристика питание от сети переменного тока 220 В, 50 Гц максимальная величина среднего значения тока при активном сопротивлении нагрузки 1000 Ом, мА - 30 длительность посылок радиоимпульсов и период повторения при номинальной частоте питающей сети, с: режим 2,5 - 2,5 - посылка 2,56 период 5,12 режим 2,5 - 5 - посылка 2,56 период 7,68 режим 5 - 10 - посылка 5,12 период 15,36 режим 10 - 50 - посылка 10,24 период 61,44 габаритные размеры, мм - 108х300х315 масса аппарата без комплекта принадлежностей и ЗИП, кг - 4 масса комплекта, кг - 4.

Слайд 30

Описание слайда:

Аппарат для лечения диадинамическими токами "ТОНУС-2"

Слайд 31

Описание слайда:

МНОГОФУНКЦИОНАЛЬНЫЙ ФИЗИОТЕРАПЕВТИЧЕСКИЙ АППАРАТ "РЕФТОН-01-ФЛС"

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Портативный одноканальный аппарат “Радиус-01 ФТ”

Слайд 34

Описание слайда:

Комбинированные аппараты «Рефтон» и «Радиус» Комбинированные аппараты «Рефтон» и «Радиус» предназначены для лечения различных заболеваний методами электротерапии токами низкой частоты. Выгодно сочетает в себе функции для: —гальванизации и лекарственного электрофореза — диадинамотерапии — расширенной амплипульстерапии — флюктуоризации — электростимуляции — электросон Эксплуатационные возможности: — 19 видов лечебных воздействий в режимах переменного и выпрямленного токов положительной и отрицательной полярностей; — возможность программирования оператором основных параметров часто используемых процедур; — возможность выбора несущей частоты (2,3,4,5,6,7,8,9,10 кГц). — автоматическое отключение по окончании процедур с плавным снижением силы тока и подачей звукового сигнала; — вся информации отображается на цифровом ЖКД с подсветкой; — таймер от 0,5 до 60 мин.
