Слайд 1


Индукционные счетчики Выполнил: Постнов Евгений
Описание слайда:
Индукционные счетчики Выполнил: Постнов Евгений

Слайд 2


Счетчики электрической энергии Приборы учета электрической энергии – это разнообразные электрические счетчики, позволяющие определять расход...
Описание слайда:
Счетчики электрической энергии Приборы учета электрической энергии – это разнообразные электрические счетчики, позволяющие определять расход потребленной энергии, как на производстве, так и в быту.

Слайд 3


Принцип действия индукционного счетчика Измерительный механизм индукционного однофазного счетчика электрической энергии (электроизмерительный прибор...
Описание слайда:
Принцип действия индукционного счетчика Измерительный механизм индукционного однофазного счетчика электрической энергии (электроизмерительный прибор индукционной системы) состоит из двух электромагнитов, расположенных под углом 90° друг к другу, в магнитном поле которых находится легкий алюминиевый диск. Схема устройства счетчика электрической энергии показана на рисунке 1. Для включения счетчика в цепь его токовую обмотку соединяют с электроприемниками последовательно, а обмотку напряжения - параллельно. При прохождении по обмоткам индукционного счетчика переменного тока в сердечниках обмоток возникают переменные магнитные потоки, которые, пронизывая алюминиевый диск, индуцируют в нем вихревые токи. Взаимодействие вихревых токов с магнитными потоками электромагнитов создает усилие, под действием которого диск вращается. Последний связан со счетным механизмом, учитывающим частоту вращения диска, т.е. расход электрической энергии.

Слайд 4

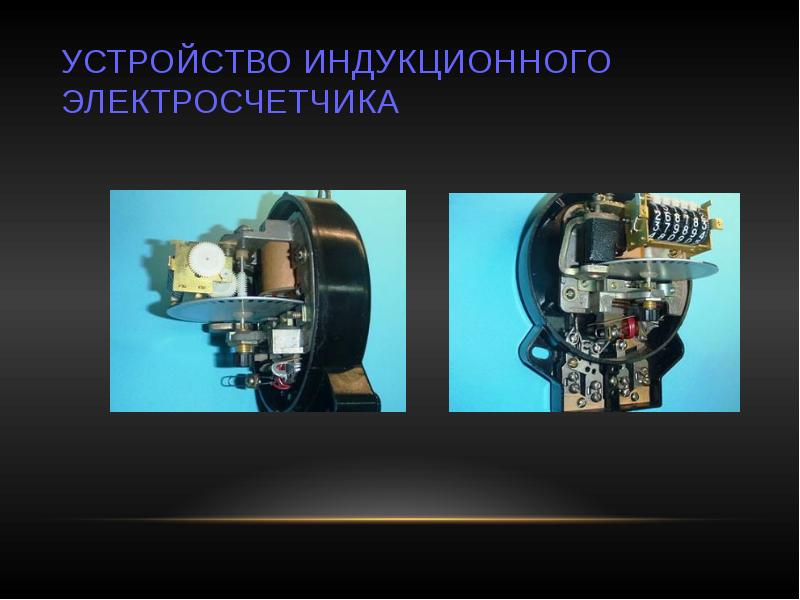

Устройство индукционного электросчетчика
Описание слайда:
Устройство индукционного электросчетчика

Слайд 5


Достоинства индукционного счетчика электроэнергии: очень надежны в эксплуатации большой ресурс их работы (несколько десятков лет) не зависят от...
Описание слайда:
Достоинства индукционного счетчика электроэнергии: очень надежны в эксплуатации большой ресурс их работы (несколько десятков лет) не зависят от качества электроэнергии (скачки и понижения напряжения) относительно низкая стоимость по сравнению с электронными

Слайд 6

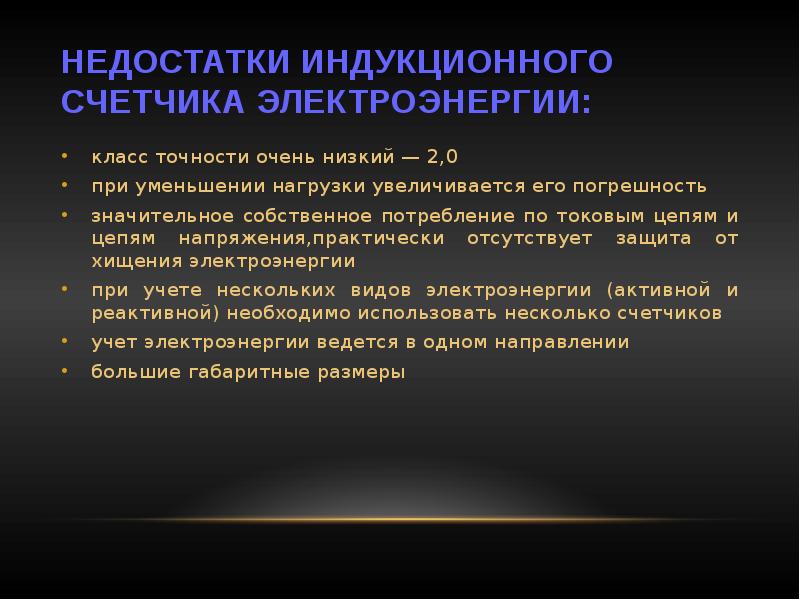

Недостатки индукционного счетчика электроэнергии: класс точности очень низкий — 2,0 при уменьшении нагрузки увеличивается его погрешность...
Описание слайда:
Недостатки индукционного счетчика электроэнергии: класс точности очень низкий — 2,0 при уменьшении нагрузки увеличивается его погрешность значительное собственное потребление по токовым цепям и цепям напряжения,практически отсутствует защита от хищения электроэнергии при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков учет электроэнергии ведется в одном направлении большие габаритные размеры
