Слайд 1

Описание слайда:

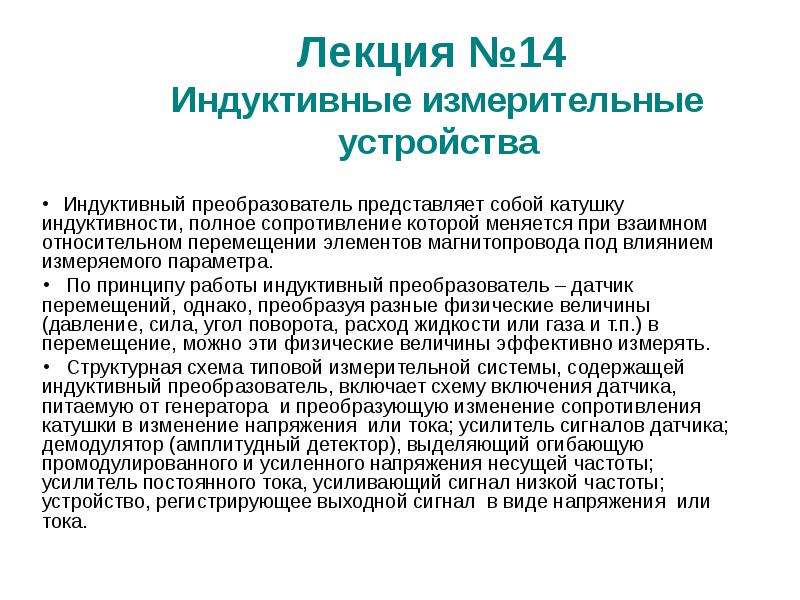

Лекция №14 Индуктивные измерительные устройства Индуктивный преобразователь представляет собой катушку индуктивности, полное сопротивление которой меняется при взаимном относительном перемещении элементов магнитопровода под влиянием измеряемого параметра. По принципу работы индуктивный преобразователь – датчик перемещений, однако, преобразуя разные физические величины (давление, сила, угол поворота, расход жидкости или газа и т.п.) в перемещение, можно эти физические величины эффективно измерять. Структурная схема типовой измерительной системы, содержащей индуктивный преобразователь, включает схему включения датчика, питаемую от генератора и преобразующую изменение сопротивления катушки в изменение напряжения или тока; усилитель сигналов датчика; демодулятор (амплитудный детектор), выделяющий огибающую промодулированного и усиленного напряжения несущей частоты; усилитель постоянного тока, усиливающий сигнал низкой частоты; устройство, регистрирующее выходной сигнал в виде напряжения или тока.

Слайд 2

Описание слайда:

Индуктивные измерительные устройства Структура типовой индуктивной измерительной системы обычно строится по принципу прямого преобразования, поэтому ее интегральная чувствительность определяется соотношением: где коэффициенты преобразования соответственно усилителя, демодулятора и регистратора. Имеются два класса преобразователей: с изменяющейся индуктивностью и с изменяющимся активным сопротивлением. Преобразователи первого класса делят на датчики с замкнутой магнитной цепью и датчики с разомкнутой магнитной цепью.

Слайд 3

Описание слайда:

Индуктивные измерительные устройства Преобразователи с изменяющейся индуктивностью представлены в виде модификаций с замкнутой магнитной цепью а) и разомкнутой магнитной цепью б), а преобразователи с изменяющимся активным сопротивлением – в виде варианта в).

Слайд 4

Описание слайда:

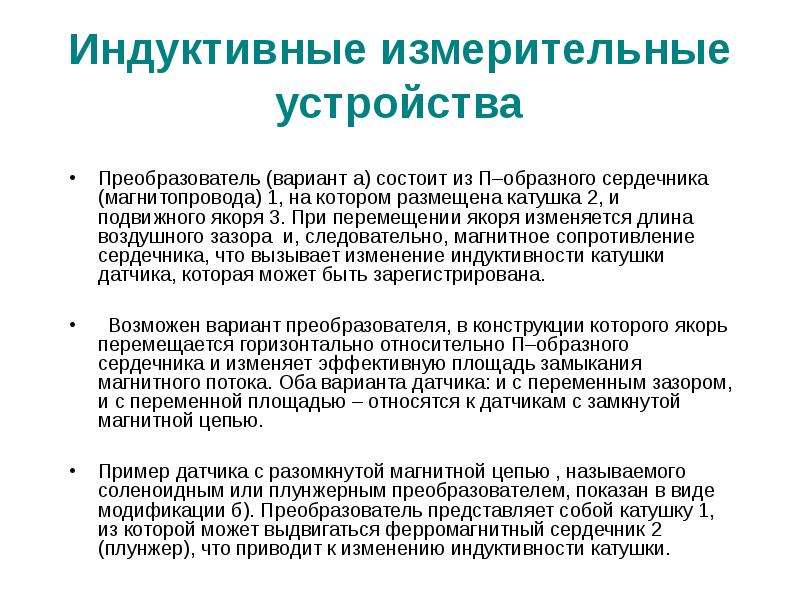

Индуктивные измерительные устройства Преобразователь (вариант а) состоит из П–образного сердечника (магнитопровода) 1, на котором размещена катушка 2, и подвижного якоря 3. При перемещении якоря изменяется длина воздушного зазора и, следовательно, магнитное сопротивление сердечника, что вызывает изменение индуктивности катушки датчика, которая может быть зарегистрирована. Возможен вариант преобразователя, в конструкции которого якорь перемещается горизонтально относительно П–образного сердечника и изменяет эффективную площадь замыкания магнитного потока. Оба варианта датчика: и с переменным зазором, и с переменной площадью – относятся к датчикам с замкнутой магнитной цепью. Пример датчика с разомкнутой магнитной цепью , называемого соленоидным или плунжерным преобразователем, показан в виде модификации б). Преобразователь представляет собой катушку 1, из которой может выдвигаться ферромагнитный сердечник 2 (плунжер), что приводит к изменению индуктивности катушки.

Слайд 5

Описание слайда:

Индуктивные измерительные устройства Определим функцию преобразования датчика на примере преобразователя с переменным зазором (модификация а). Основные соотношения для ее расчета индуктивности катушки имеют вид: где число витков катушки; пронизывающий ее магнитный поток; проходящий по катушке ток. полное сопротивление магнитному потоку, которое состоит из двух составляющих: магнитного сопротивления сердечника и магнитного сопротивления воздушных зазоров .

Слайд 6

Описание слайда:

Индуктивные измерительные устройства Если пренебречь рассеянием магнитного потока и нелинейностью кривой намагничивания сердечника, то где суммарное магнитное сопротивление участков магнитопровода; длина средней силовой линии по участкам магнитопровода; их поперечное сечение; магнитная проницаемость материала сердечника; магнитная постоянная; соответственно длина и сечение воздушного зазора. Отсюда:

Слайд 7

Описание слайда:

Индуктивные измерительные устройства Так как , для удовлетворительной работы датчика требуется выполнение условия , что достигается выбором для магнитопровода материала с большим значением магнитной проницаемости , то окончательно получаем: Полное комплексное сопротивление катушки запишется в виде: а его модуль равен:

Слайд 8

Описание слайда:

Индуктивные измерительные устройства Модуль полного комплексного сопротивления катушки индуктивности часто записывают в виде: где добротность индуктивного датчика, характеризуемая отношением запасенной энергии в контуре к энергии рассеянной. Значения для разных сердечников такие: сталь -- пермаллой -- ферриты --

Слайд 9

Описание слайда:

Индуктивные измерительные устройства Чувствительность датчика с переменным зазором равна: В ряде случаев чувствительность индуктивного преобразователя удобно характеризовать величиной: из которой следует существенное возрастание чувствительности датчика с уменьшением протяженности воздушного зазора .

Слайд 10

Описание слайда:

Индуктивные измерительные устройства Недостатков одинарных датчиков лишены дифференциальные преобразователи. Они состоят из двух одинаковых одинарных преобразователей, которые имеют общий подвижный элемент. Примеры схем таких преобразователей приведены на рисунке:

Слайд 11

Описание слайда:

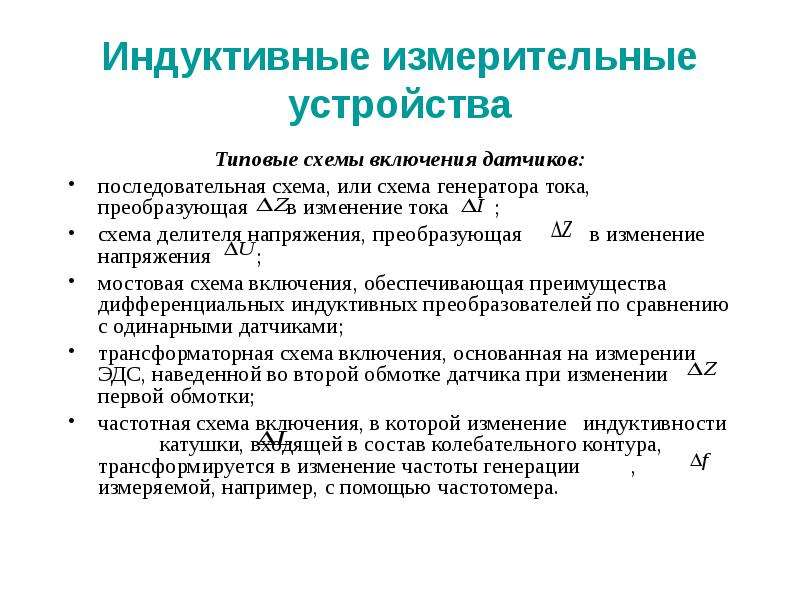

Индуктивные измерительные устройства Типовые схемы включения датчиков: последовательная схема, или схема генератора тока, преобразующая в изменение тока ; схема делителя напряжения, преобразующая в изменение напряжения ; мостовая схема включения, обеспечивающая преимущества дифференциальных индуктивных преобразователей по сравнению с одинарными датчиками; трансформаторная схема включения, основанная на измерении ЭДС, наведенной во второй обмотке датчика при изменении первой обмотки; частотная схема включения, в которой изменение индуктивности катушки, входящей в состав колебательного контура, трансформируется в изменение частоты генерации , измеряемой, например, с помощью частотомера.
