Слайд 1

Описание слайда:

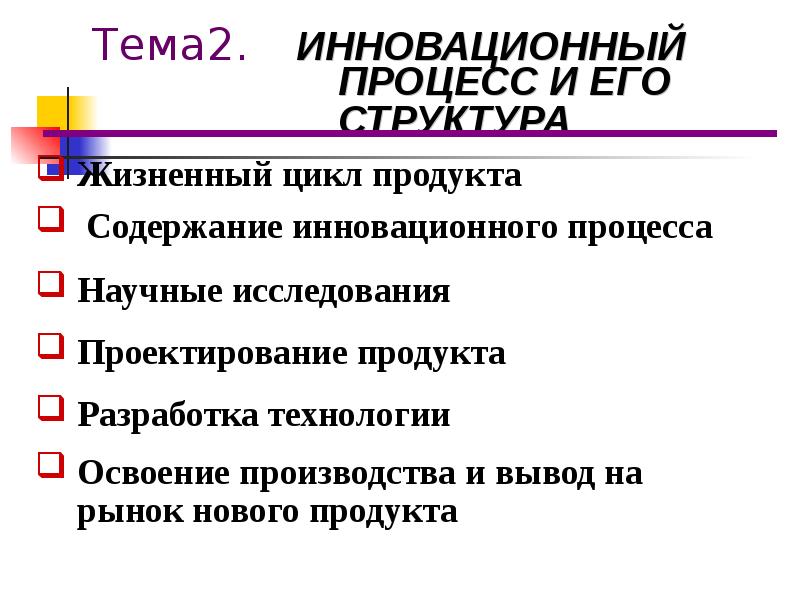

Тема2. ИННОВАЦИОННЫЙ ПРОЦЕСС И ЕГО СТРУКТУРА

Слайд 2

Описание слайда:

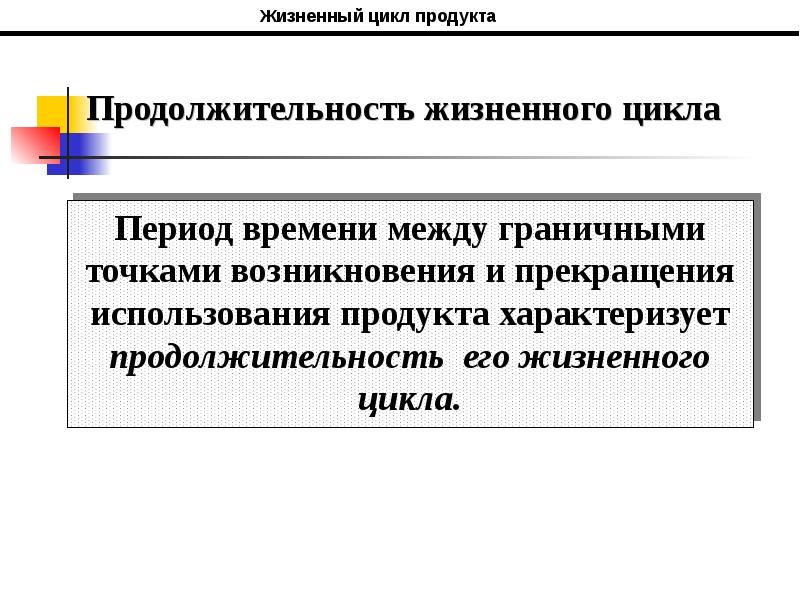

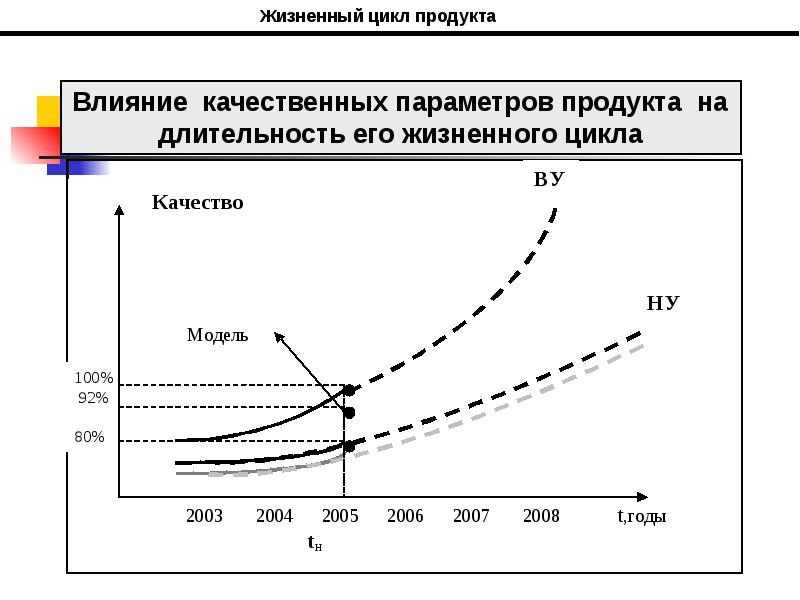

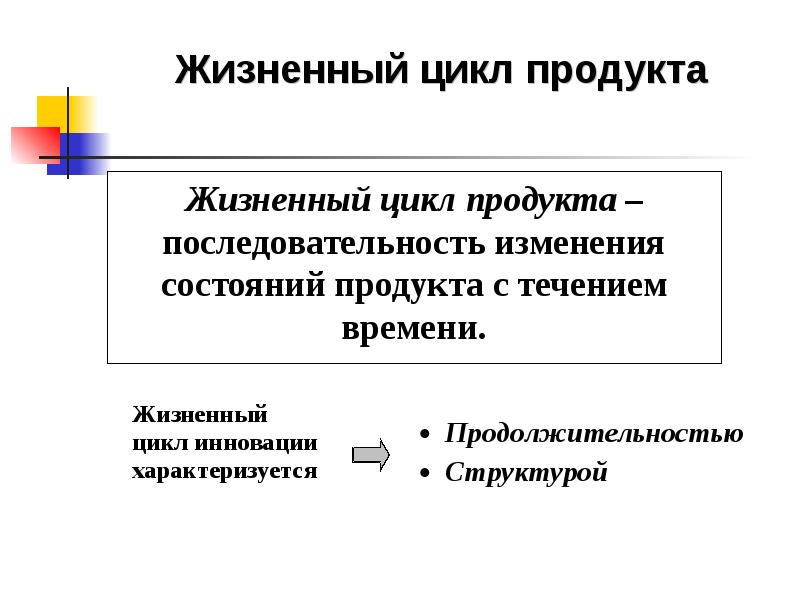

Жизненный цикл продукта

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Изменение экономических результатов по фазам жизненного цикла продукта

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

НАУЧНЫЕ ИССЛЕДОВАНИЯ

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

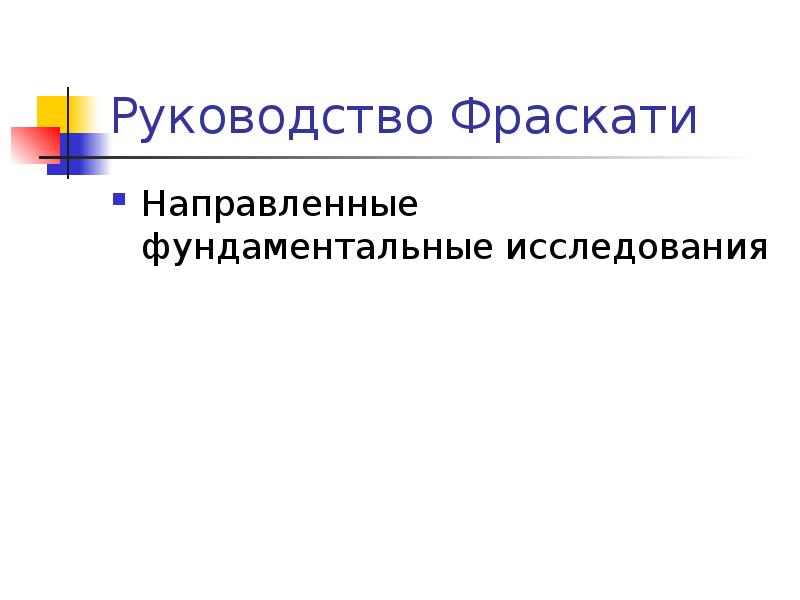

Руководство Фраскати Направленные фундаментальные исследования

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

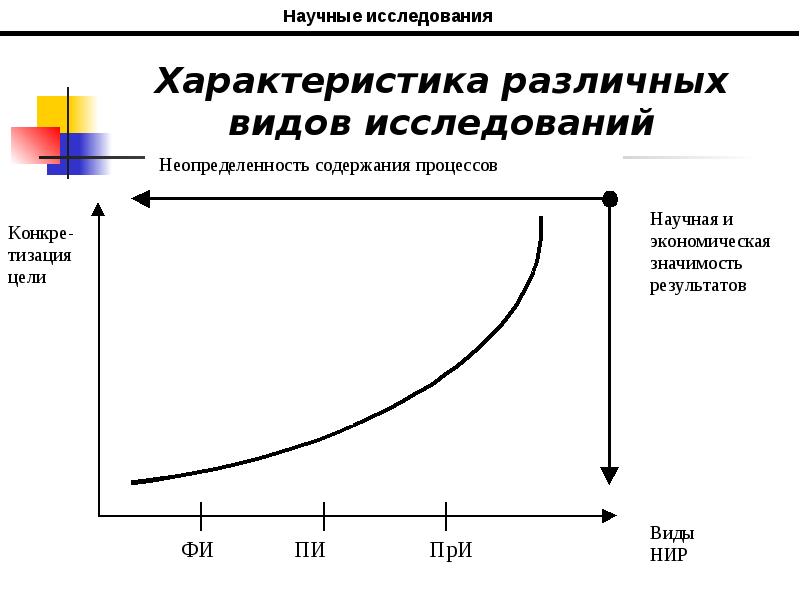

Характеристика различных видов исследований

Слайд 16

Описание слайда:

Этапы научно-исследовательских работ

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Этапы опытно-конструкторских работ

Слайд 19

Описание слайда:

Параллельное выполнение широко распространяется практика ускоренного проектирование на основе совмещения отдельных фаз и стадий инновационного процесса, получившая название совмещенного проектирования (Concurrent Engineering - СЕ).

Слайд 20

Описание слайда:

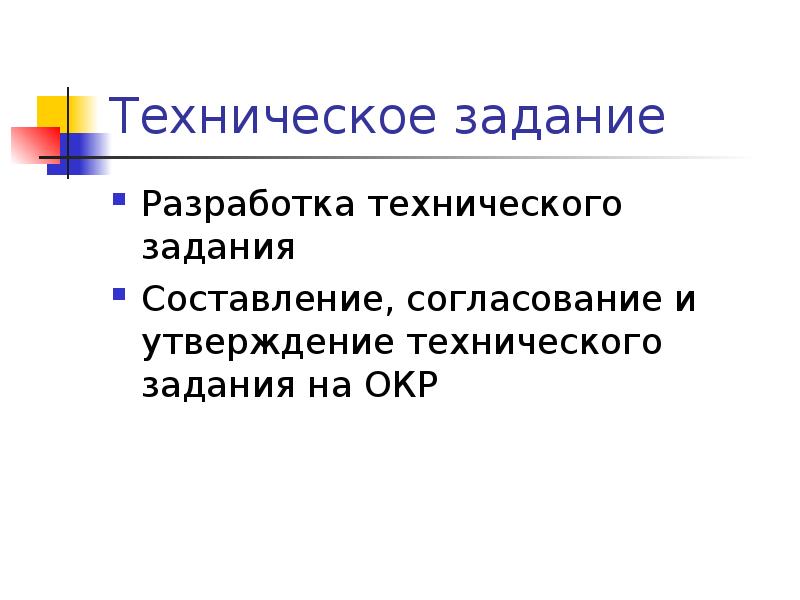

Техническое задание Разработка технического задания Составление, согласование и утверждение технического задания на ОКР

Слайд 21

Описание слайда:

Техническое предложение Разработка технического предложения с присвоением документам литеры «П» Подбор необходимых материалов Разработка и утверждение технического предложения

Слайд 22

Описание слайда:

Эскизный проект Разработка эскизного проекта с присвоением документам литеры «Э» Изучение, анализ и обобщение подобранных материалов и научно-технической литературы Выявление возможных вариантов разработки и оценка их эффективности Уточнение основных исходных данных на основе выбранного варианта разработки Разработка блок-схемы и габаритных чертежей изделия Составление принципиальных схем Оптимизация параметров принципиальной схемы Проектирование, изготовление и лабораторные испытания макета изделия

Слайд 23

Описание слайда:

Технический проект Составление и согласование уточненного технического задания на разработку по результатам защиты эскизного проекта Экспериментальная проверка, конструирование, изготовление испытание технологического образца изделия

Слайд 24

Описание слайда:

Разработка рабочей документации Разработка конструкторских документов, предназначенных для изготовления и испытания опытного образца (опытной партии) Изготовление и заводские испытания опытного образца (опытной партии) Составление технического задания на рабочее проектирование изделия Разработка схем и рабочих чертежей, уточнение предварительных заявок на материалы и комплектующие изделия Составление эксплуатационно-технической документации, оформление патентных формуляров и составление карт технического уровня.

Слайд 25

Описание слайда:

Три стадии ОКР: Подготовительная(ТЗ на разработку) разработка проектной документации (технического предложения, эскизного проекта и технического проекта) разработка рабочей документации (паспорт изделия, описание для пользователя, инструкция по эксплуатации, документы сервисного обслуживания, гарантийная документация и пр.)

Слайд 26

Описание слайда:

Подготовительная (ТЗ) Регламентация процесса выполнения проекта: определение состава этапов и работ, последовательности и календарных сроков их выполнения, установление состава исполнителей и распределение заданий между ними, выявление контрагентов и планирование кооперации. формирование рабочих групп, составление календарных графиков работ по проекту, расчет потребных ресурсов и их обеспечение и т.п.

Слайд 27

Описание слайда:

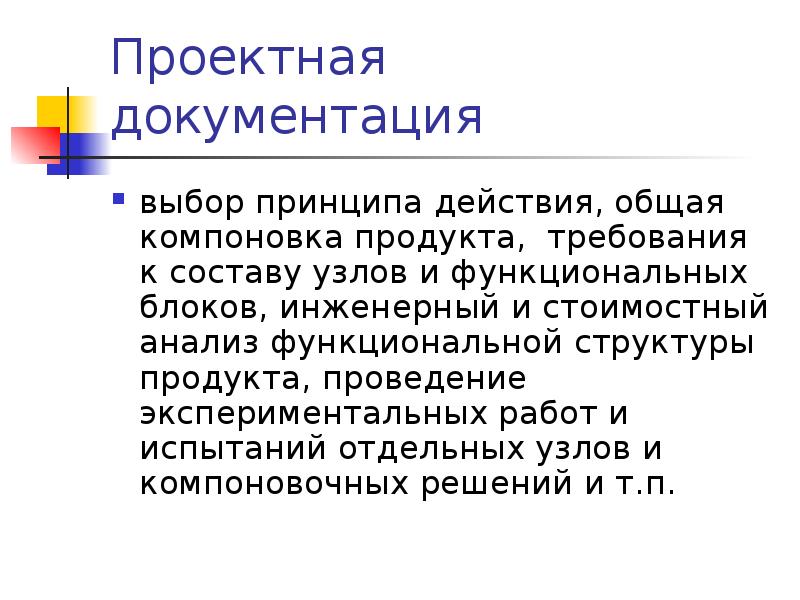

Проектная документация выбор принципа действия, общая компоновка продукта, требования к составу узлов и функциональных блоков, инженерный и стоимостный анализ функциональной структуры продукта, проведение экспериментальных работ и испытаний отдельных узлов и компоновочных решений и т.п.

Слайд 28

Описание слайда:

Рабочая документация На этой стадии осуществляется подготовка всего комплекса конструкторской документации, необходимой для материального воплощения проектируемого продукта. Рабочий проект предусматривает наиболее полную детализацию разрабатываемой конструкции, обеспечивающую возможность изготовления, контроля и приемки отдельных деталей и узлов, а также сборки, испытания и эксплуатации продукта у потребителя. На этой стадии, среди прочей документации, составляются сводные спецификации деталей и узлов проектируемого продукта, необходимые для организации его производства, осуществляется кодирование конструктивных элементов нового продукта и конструкторской документации

Слайд 29

Описание слайда:

Спецификация деталей, узлов и сборочных единиц изделия А

Слайд 30

Описание слайда:

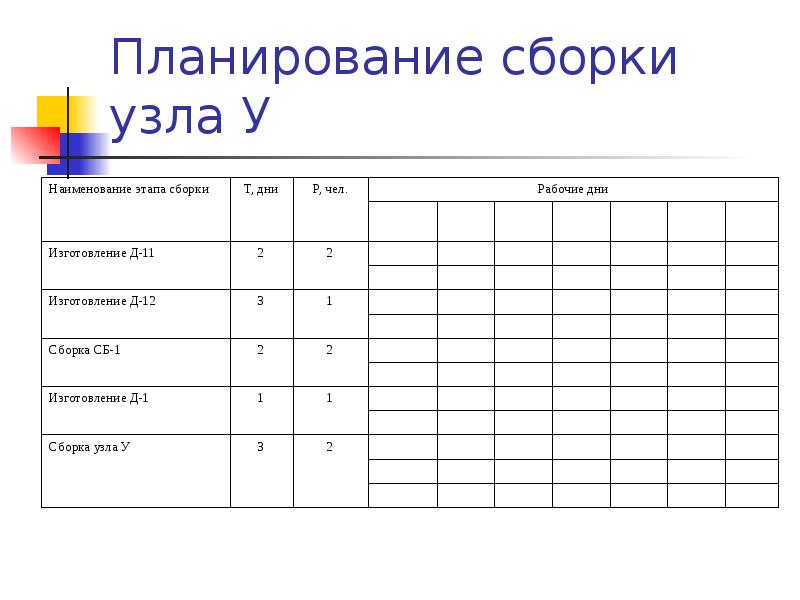

Планирование сборки узла У

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

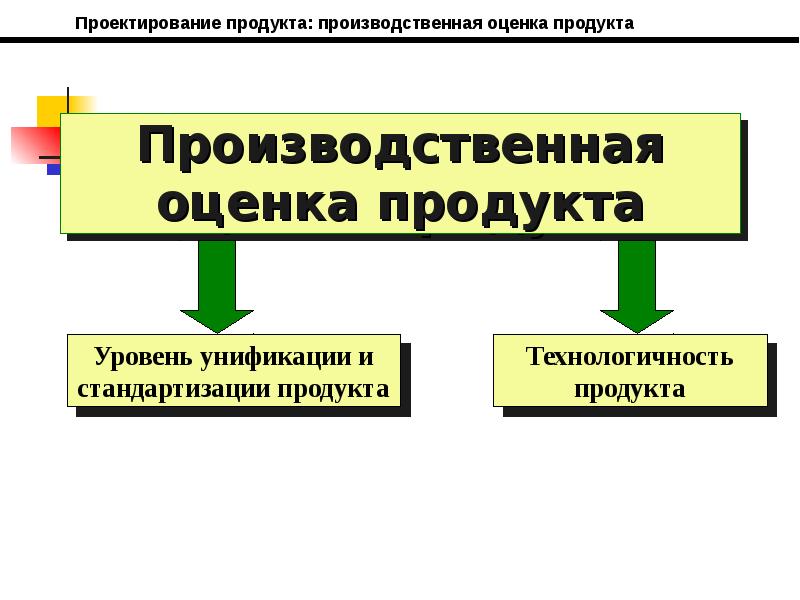

Производственная оценка продукта

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

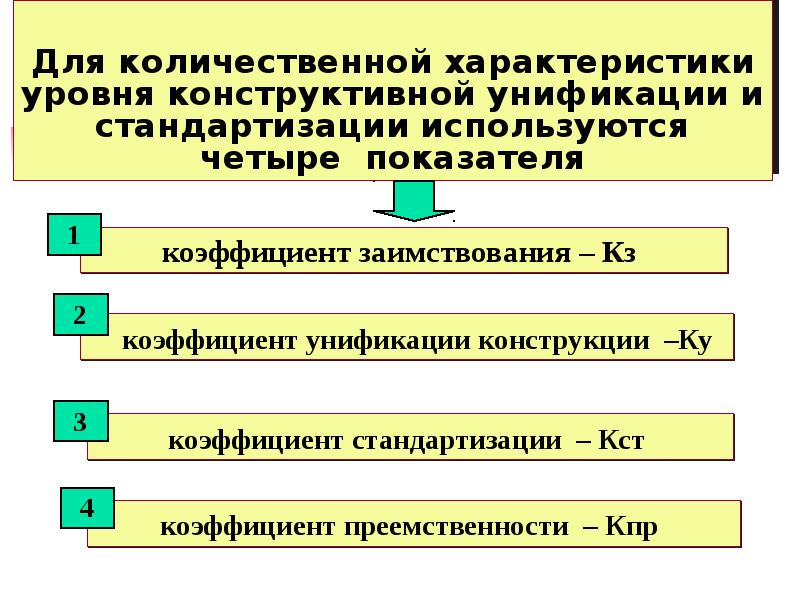

Для количественной характеристики уровня конструктивной унификации и стандартизации используются четыре показателя

Слайд 41

Описание слайда:

Коэффициент заимствования

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

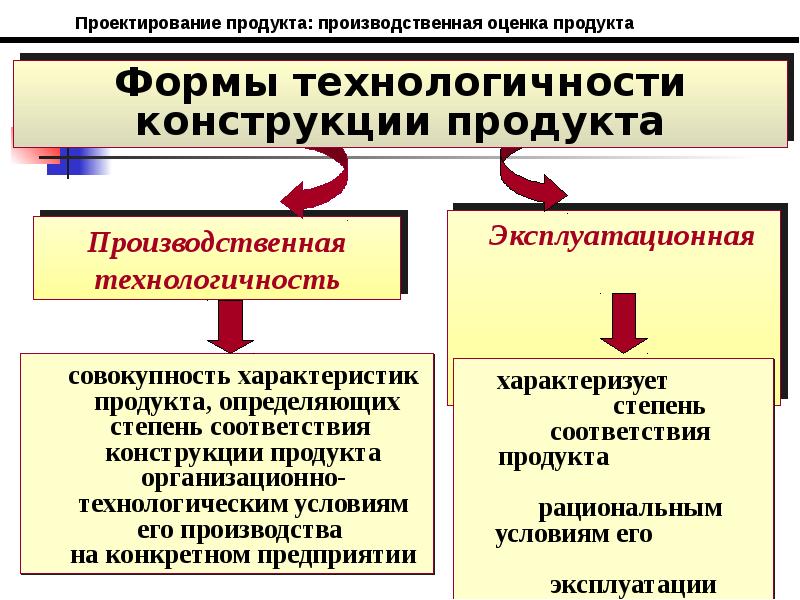

Формы технологичности конструкции продукта

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

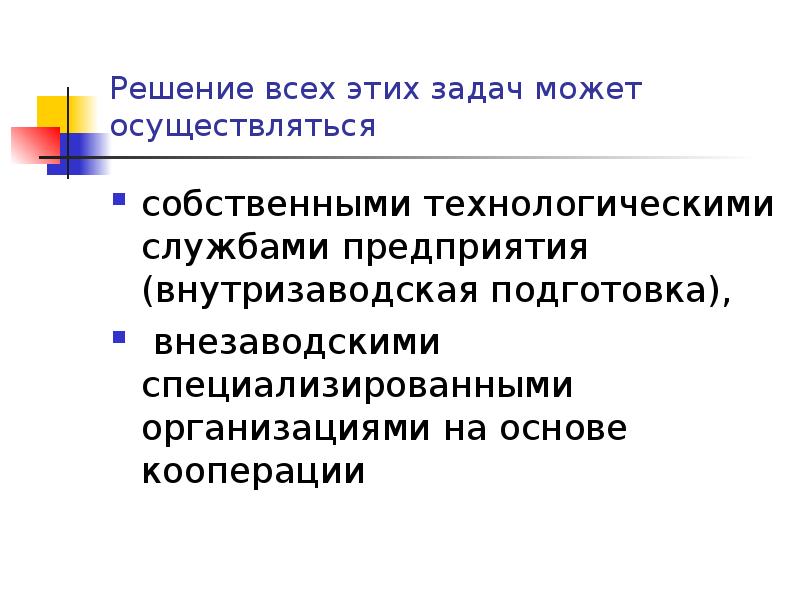

Решение всех этих задач может осуществляться собственными технологическими службами предприятия (внутризаводская подготовка), внезаводскими специализированными организациями на основе кооперации

Слайд 51

Описание слайда:

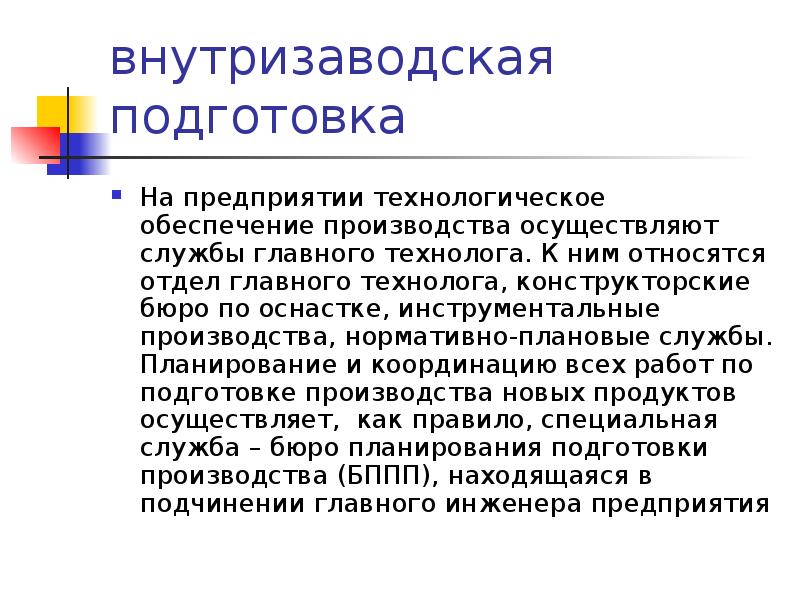

внутризаводская подготовка На предприятии технологическое обеспечение производства осуществляют службы главного технолога. К ним относятся отдел главного технолога, конструкторские бюро по оснастке, инструментальные производства, нормативно-плановые службы. Планирование и координацию всех работ по подготовке производства новых продуктов осуществляет, как правило, специальная служба – бюро планирования подготовки производства (БППП), находящаяся в подчинении главного инженера предприятия
