Слайд 1

Описание слайда:

ФГБУ ВПО ,,АГТУ,, Каф. ,,Теплоэнергетика,, Лекция №5 ‹‹Интенсификация теплопередачи›› по дисциплине ,,Тепломассобмен,,

Слайд 2

Описание слайда:

Интенсификация теплопередачи путем увеличения коэффициентов теплоотдачи Из уравнения теплопередачи: Q=kF∆t следует, что при заданных размера стенки и температурах жидкостей, величиной, определяющей теплопередачу, является коэффициент k. Так как теплопередача – явление сложное, то правильное решение можно найти только на основе анализа частных составляющих, характеризующих процесс. Так, например, для плоской стенки: то при δ/λ →0 (например, для тонких стенок с большим λ) : (1) Из (1) => ,что k’ не может быть больше самого малого α. При α2 →∞, k’ стремится к своему предельному значению α1. При α1 →∞; k’→α2 .

Слайд 3

Описание слайда:

Примеры: №1 α1 = 40 , α2 = 5000 Вт/м2 ∙К => k1’ = 37,7 Вт/м2∙К №2 α1 = 40 , α2 = 10000 Вт/м2∙К => k2’ = 39,8 Вт/м2∙К Вывод: при повышении и так большого α2 => k’ = const. => надо увеличить коэффициент α1 а не α2! №3 α1 = 80 , α2 = 5000 Вт/м2 ∙К => k3’ = 78,8 Вт/м2∙К №4 α1 = 200 , α2 = 5000 Вт/м2 ∙К => k4’ = 192 Вт/м2∙К Из рассмотренных примеров видно, что при α1

Слайд 4

Описание слайда:

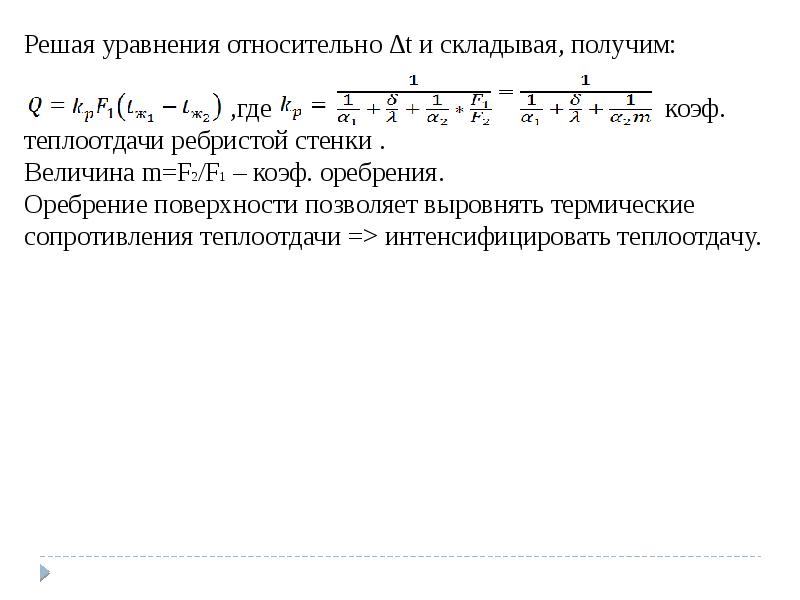

Интенсификация теплопередачи путем оребрения стенок Если увеличить наименьший α не удается, теплообмен можно интенсифицировать путем оребрения стенки со стороны меньшего α. Рассмотрим плоскую стенку толщиной δ с ребрами на одной стороне. Стенка и ребра выполнены из одного материала с коэф. λ . F1 – площадь гладкой поверхности F2 − площадь поверхности ребер и поверхности стенки между ребер При установившемся тепловом режиме передаваемый тепловой поток можно выразить тремя

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

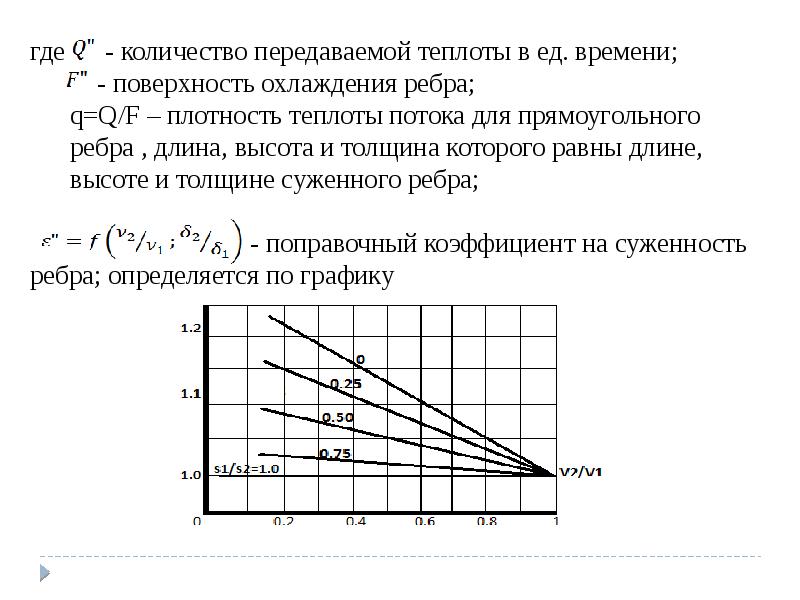

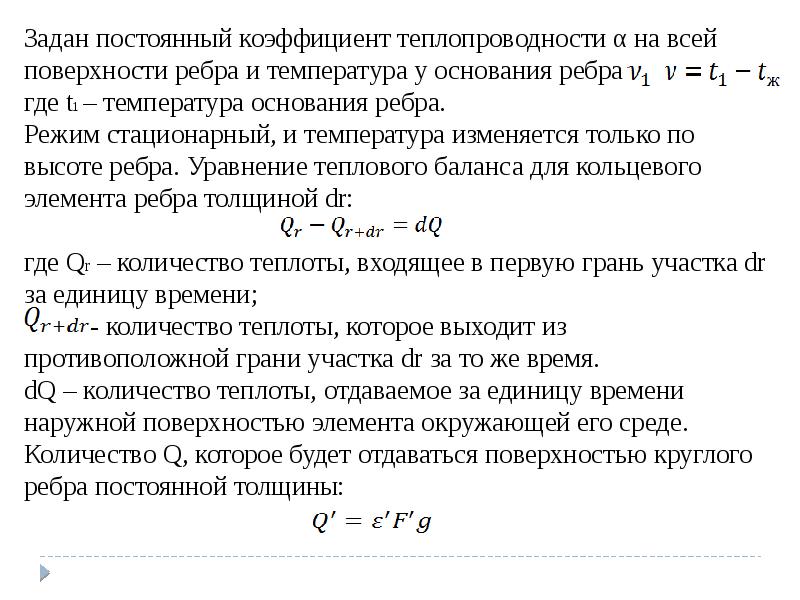

Теплопроводность круглого ребра постоянной толщины Ребра , имеющие переменное поперечное сечение по высоте, рассчитываются значительно сложнее, чем прямые ребра постоянного сечения. Рассмотрим расчет теплопроводности круглого ребра постоянно толщины, которые применяют при оребрении цилиндрических поверхностей (труб). Заданы: внутренний радиус ребра r1 наружный радиус ребра r2 толщина ребра S, и коэф. λ температура среды tж = const Избыточная температура ребра
