Слайд 1

Описание слайда:

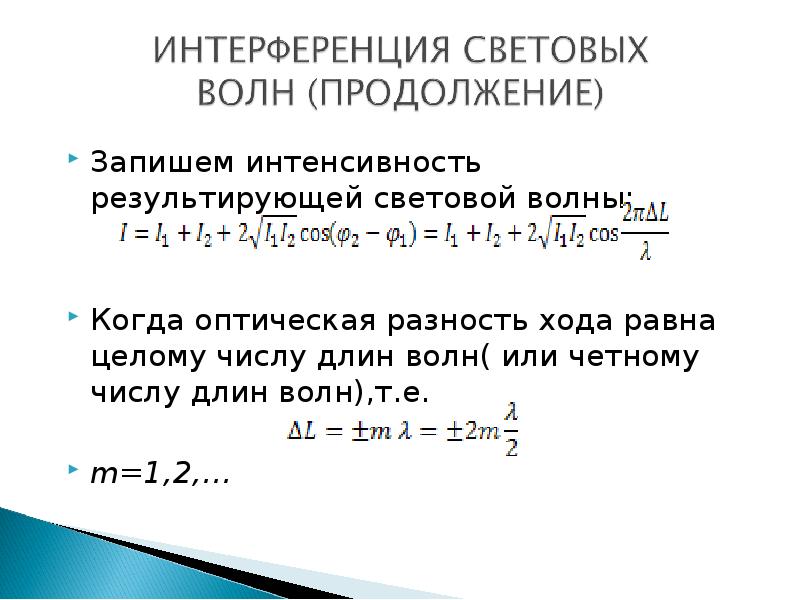

Запишем интенсивность результирующей световой волны: Запишем интенсивность результирующей световой волны: Когда оптическая разность хода равна целому числу длин волн( или четному числу длин волн),т.е. m=1,2,…

Слайд 2

Описание слайда:

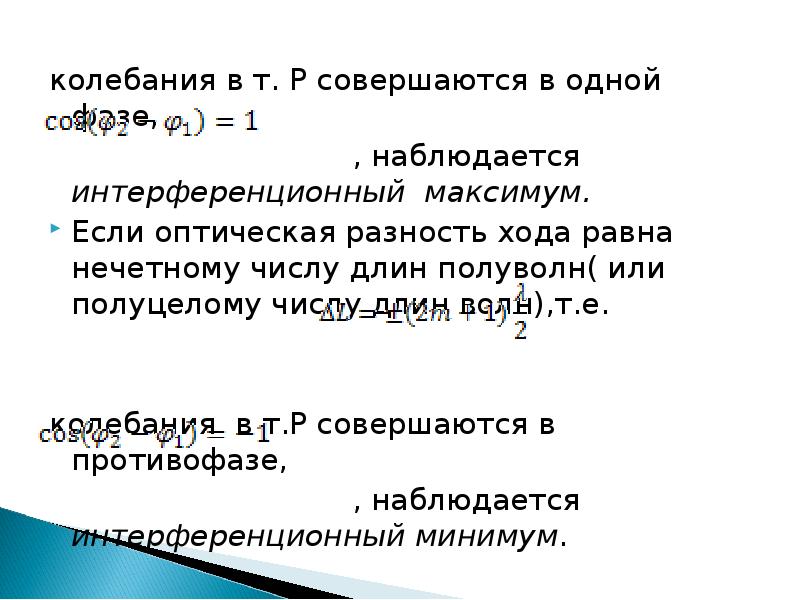

колебания в т. Р совершаются в одной фазе, колебания в т. Р совершаются в одной фазе, , наблюдается интерференционный максимум. Если оптическая разность хода равна нечетному числу длин полуволн( или полуцелому числу длин волн),т.е. колебания в т.Р совершаются в противофазе, , наблюдается интерференционный минимум.

Слайд 3

Описание слайда:

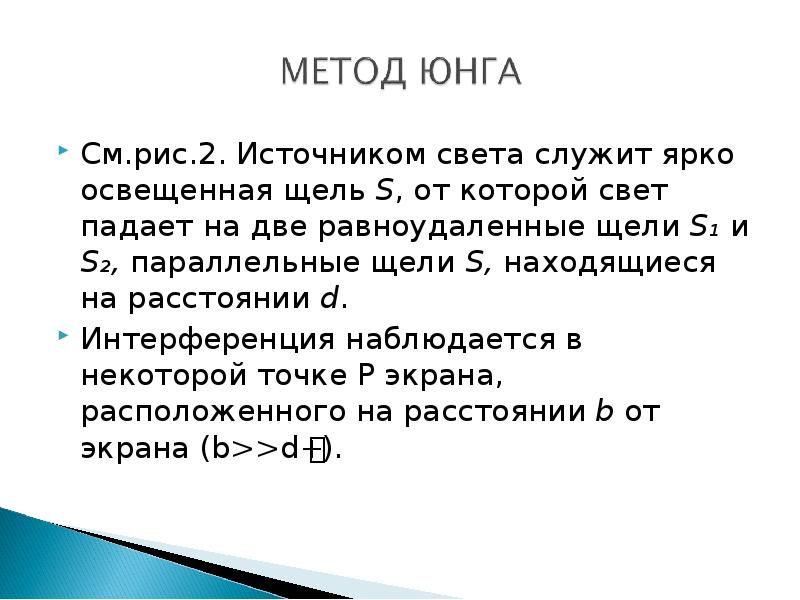

См.рис.2. Источником света служит ярко освещенная щель S, от которой свет падает на две равноудаленные щели S₁ и S₂, параллельные щели S, находящиеся на расстоянии d. См.рис.2. Источником света служит ярко освещенная щель S, от которой свет падает на две равноудаленные щели S₁ и S₂, параллельные щели S, находящиеся на расстоянии d. Интерференция наблюдается в некоторой точке Р экрана, расположенного на расстоянии b от экрана (b>>d,��).

Слайд 4

Описание слайда:

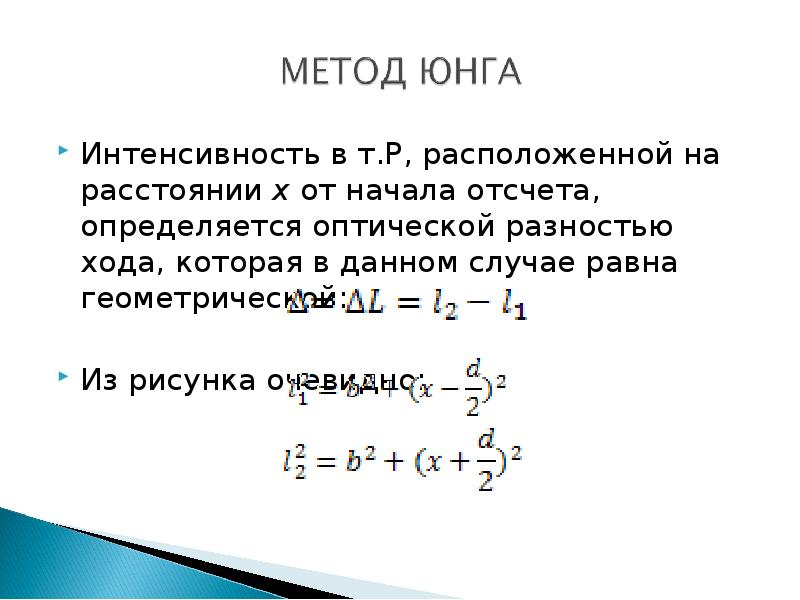

Интенсивность в т.Р, расположенной на расстоянии х от начала отсчета, определяется оптической разностью хода, которая в данном случае равна геометрической: Интенсивность в т.Р, расположенной на расстоянии х от начала отсчета, определяется оптической разностью хода, которая в данном случае равна геометрической: Из рисунка очевидно:

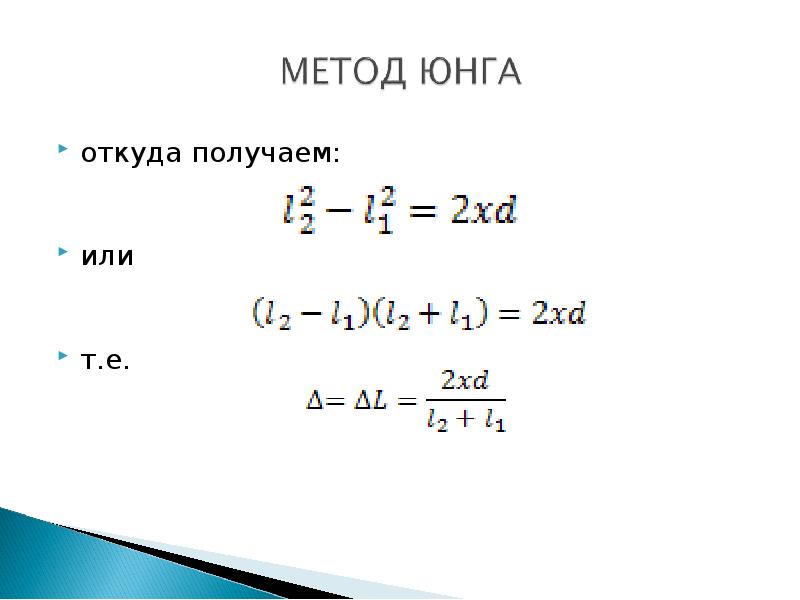

Слайд 5

Описание слайда:

откуда получаем: откуда получаем: или т.е.

Слайд 6

Описание слайда:

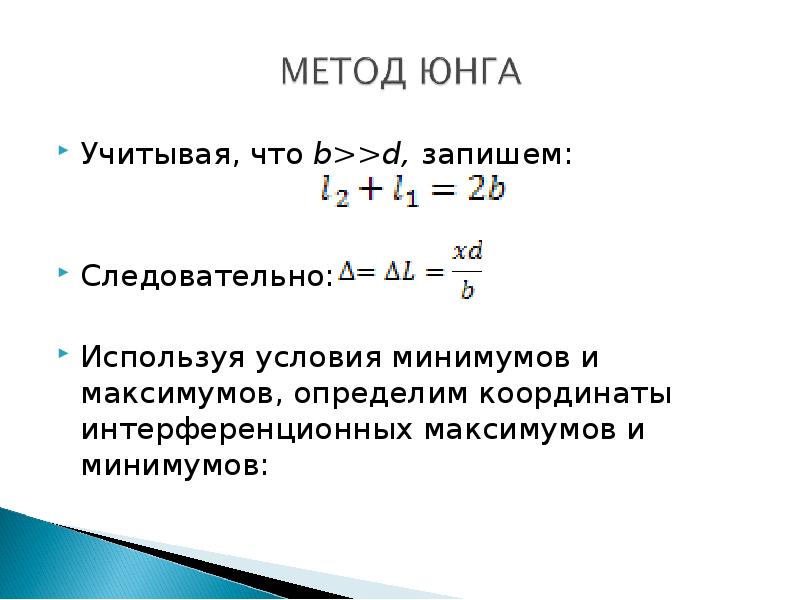

Учитывая, что b>>d, запишем: Учитывая, что b>>d, запишем: Следовательно: Используя условия минимумов и максимумов, определим координаты интерференционных максимумов и минимумов:

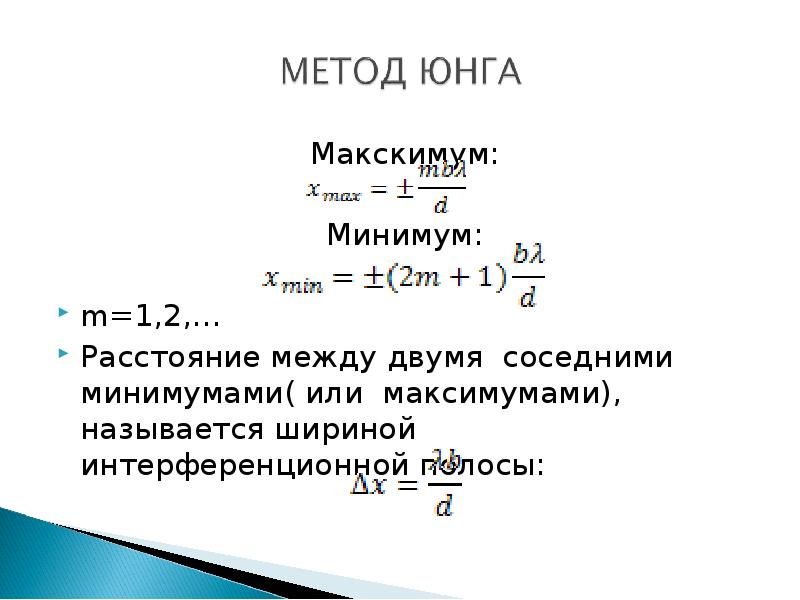

Слайд 7

Описание слайда:

Макскимум: Макскимум: Минимум: m=1,2,… Расстояние между двумя соседними минимумами( или максимумами), называется шириной интерференционной полосы:

Слайд 8

Описание слайда:

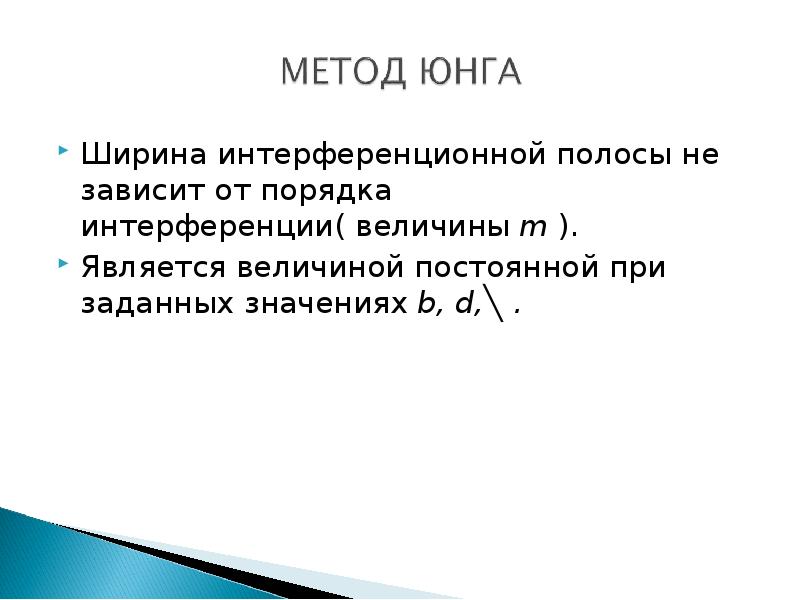

Ширина интерференционной полосы не зависит от порядка интерференции( величины m ). Ширина интерференционной полосы не зависит от порядка интерференции( величины m ). Является величиной постоянной при заданных значениях b, d,�� .

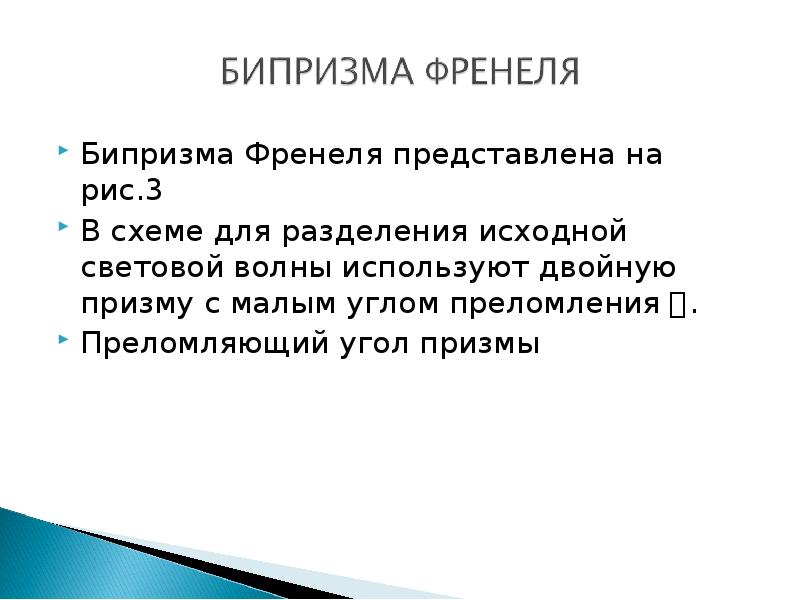

Слайд 9

Описание слайда:

Бипризма Френеля представлена на рис.3 Бипризма Френеля представлена на рис.3 В схеме для разделения исходной световой волны используют двойную призму с малым углом преломления ��. Преломляющий угол призмы

Слайд 10

Описание слайда:

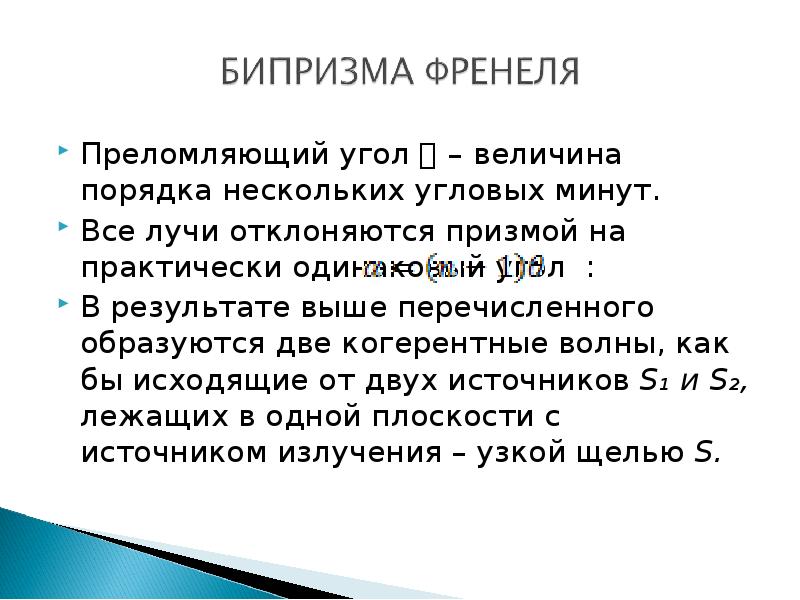

Преломляющий угол �� – величина порядка нескольких угловых минут. Преломляющий угол �� – величина порядка нескольких угловых минут. Все лучи отклоняются призмой на практически одинаковый угол : В результате выше перечисленного образуются две когерентные волны, как бы исходящие от двух источников S₁ и S₂, лежащих в одной плоскости с источником излучения – узкой щелью S.

Слайд 11

Описание слайда:

Ширину интерференционной полосы для этой интерференционной схемы определяем из соотношения: Ширину интерференционной полосы для этой интерференционной схемы определяем из соотношения: Расстояние между ы щели S равно : Ширина интерференционной полосы тем больше, чем больше расстояние b от призмы до экрана.

Слайд 12

Описание слайда:

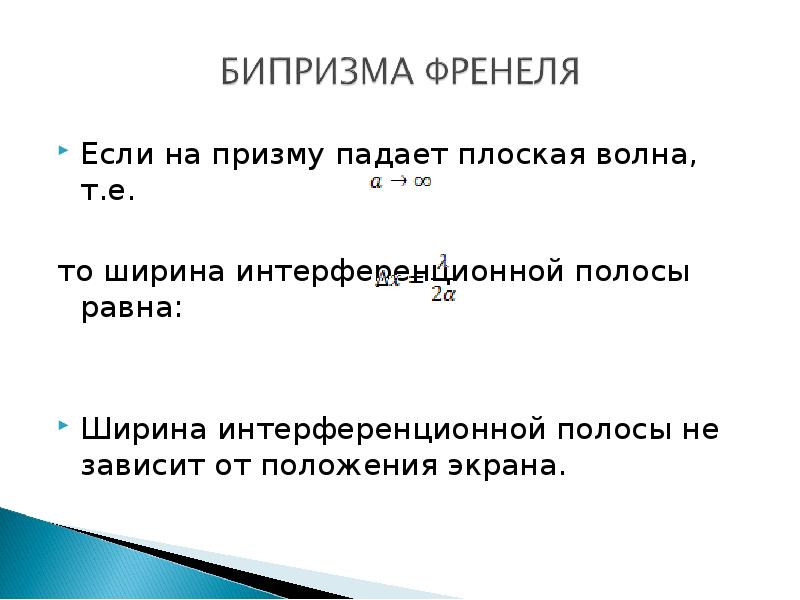

Если на призму падает плоская волна, т.е. Если на призму падает плоская волна, т.е. то ширина интерференционной полосы равна: Ширина интерференционной полосы не зависит от положения экрана.

Слайд 13

Описание слайда:

При наблюдении интерференции в белом свете центральный максимум (m=0) получается белым, остальные окрашены, поскольку . При наблюдении интерференции в белом свете центральный максимум (m=0) получается белым, остальные окрашены, поскольку . Максимально возможное число полос N интерференционной картины равно:

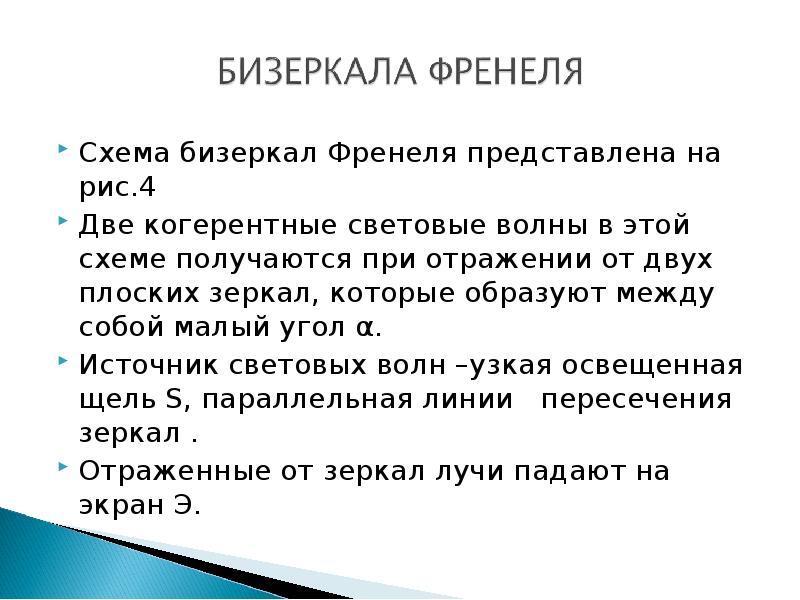

Слайд 14

Описание слайда:

Схема бизеркал Френеля представлена на рис.4 Схема бизеркал Френеля представлена на рис.4 Две когерентные световые волны в этой схеме получаются при отражении от двух плоских зеркал, которые образуют между собой малый угол α. Источник световых волн –узкая освещенная щель S, параллельная линии пересечения зеркал . Отраженные от зеркал лучи падают на экран Э.

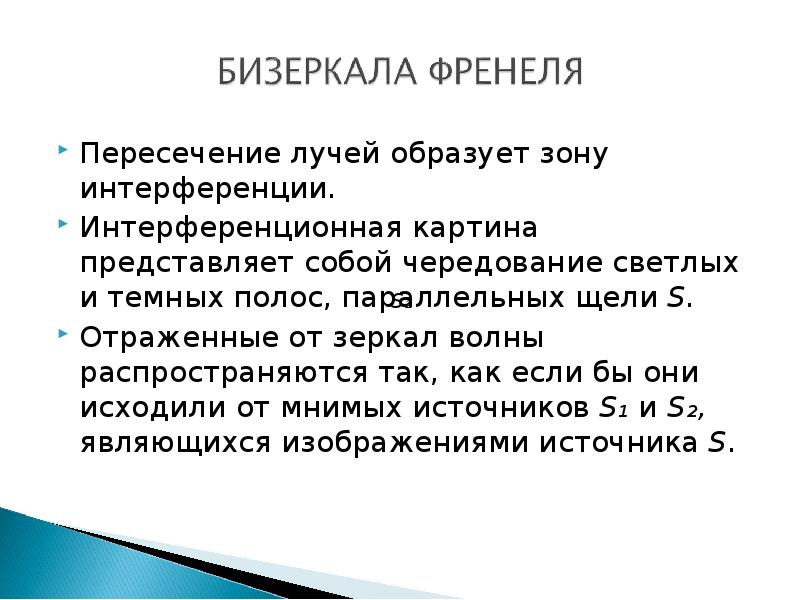

Слайд 15

Описание слайда:

Пересечение лучей образует зону интерференции. Пересечение лучей образует зону интерференции. Интерференционная картина представляет собой чередование светлых и темных полос, параллельных щели S. Отраженные от зеркал волны распространяются так, как если бы они исходили от мнимых источников S₁ и S₂, являющихся изображениями источника S.

Слайд 16

Описание слайда:

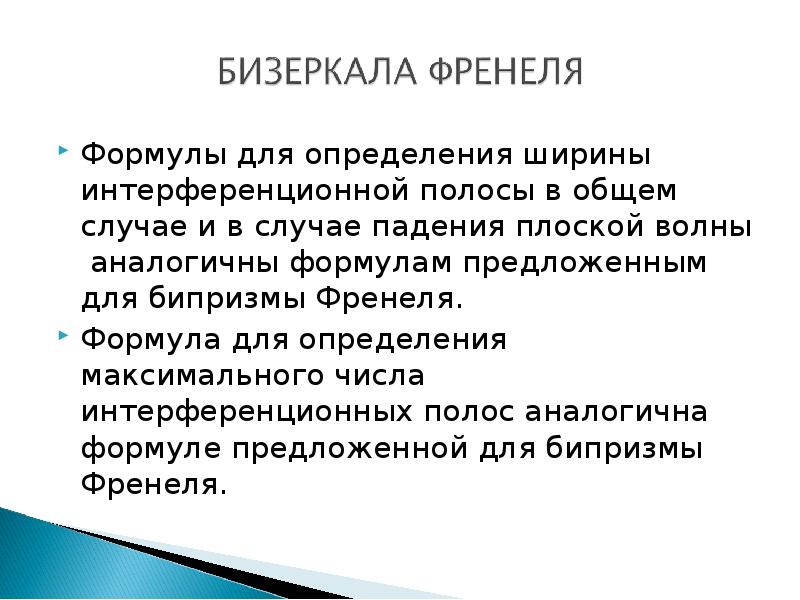

Формулы для определения ширины интерференционной полосы в общем случае и в случае падения плоской волны аналогичны формулам предложенным для бипризмы Френеля. Формулы для определения ширины интерференционной полосы в общем случае и в случае падения плоской волны аналогичны формулам предложенным для бипризмы Френеля. Формула для определения максимального числа интерференционных полос аналогична формуле предложенной для бипризмы Френеля.

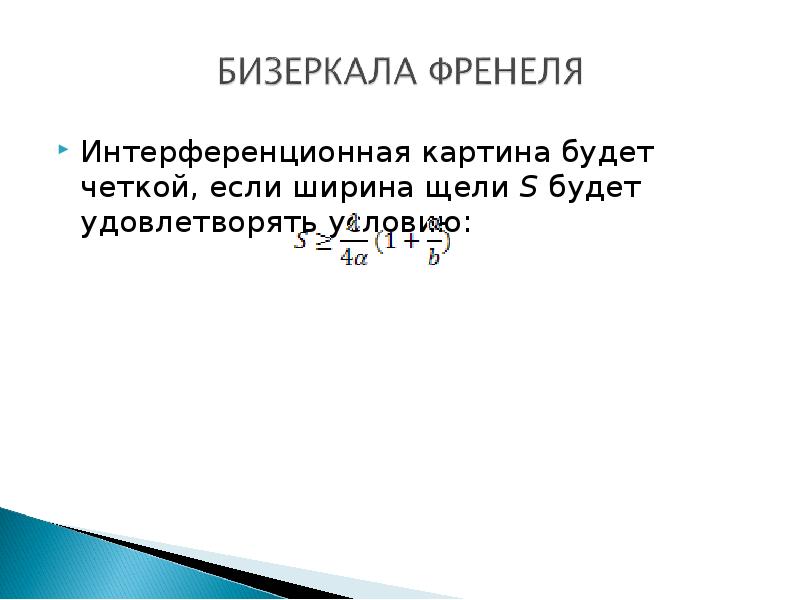

Слайд 17

Описание слайда:

Интерференционная картина будет четкой, если ширина щели S будет удовлетворять условию: Интерференционная картина будет четкой, если ширина щели S будет удовлетворять условию:

Слайд 18

Описание слайда:

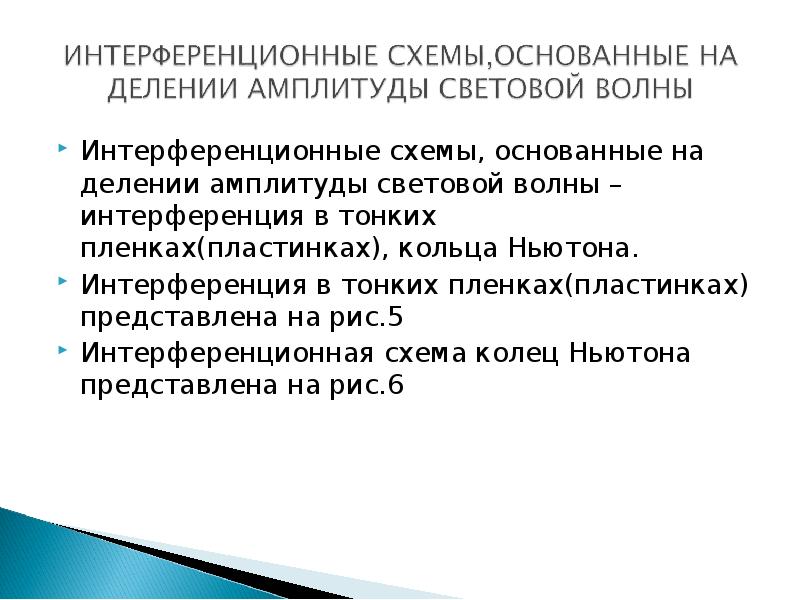

Интерференционные схемы, основанные на делении амплитуды световой волны – интерференция в тонких пленках(пластинках), кольца Ньютона. Интерференционные схемы, основанные на делении амплитуды световой волны – интерференция в тонких пленках(пластинках), кольца Ньютона. Интерференция в тонких пленках(пластинках) представлена на рис.5 Интерференционная схема колец Ньютона представлена на рис.6

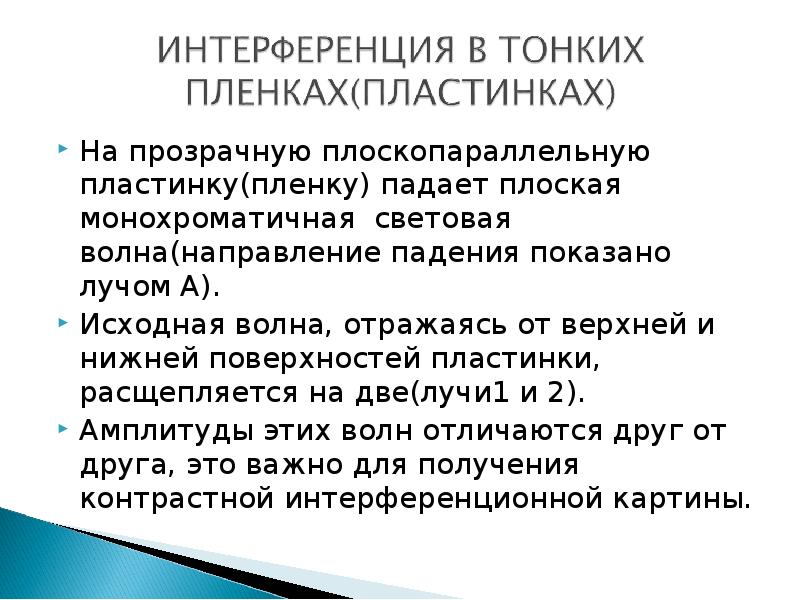

Слайд 19

Описание слайда:

На прозрачную плоскопараллельную пластинку(пленку) падает плоская монохроматичная световая волна(направление падения показано лучом А). На прозрачную плоскопараллельную пластинку(пленку) падает плоская монохроматичная световая волна(направление падения показано лучом А). Исходная волна, отражаясь от верхней и нижней поверхностей пластинки, расщепляется на две(лучи1 и 2). Амплитуды этих волн отличаются друг от друга, это важно для получения контрастной интерференционной картины.

Слайд 20

Описание слайда:

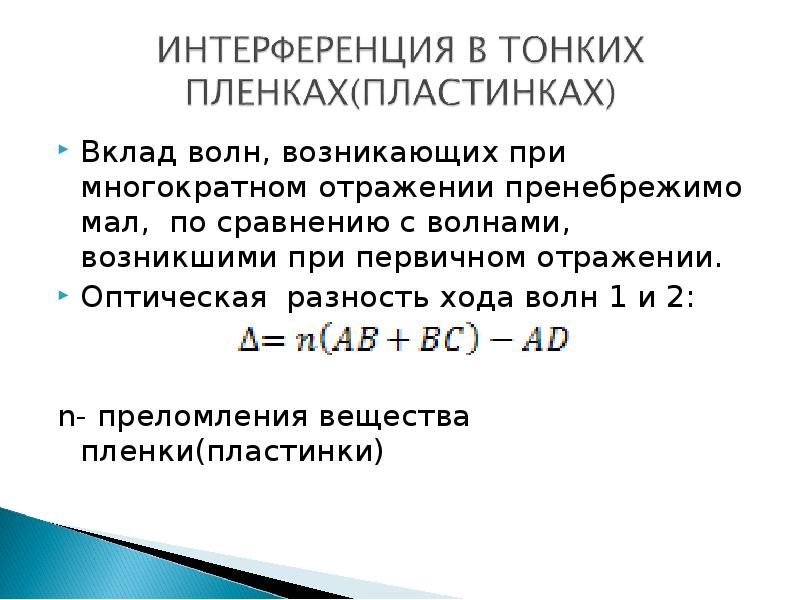

Вклад волн, возникающих при многократном отражении пренебрежимо мал, по сравнению с волнами, возникшими при первичном отражении. Вклад волн, возникающих при многократном отражении пренебрежимо мал, по сравнению с волнами, возникшими при первичном отражении. Оптическая разность хода волн 1 и 2: n- преломления вещества пленки(пластинки)

Слайд 21

Описание слайда:

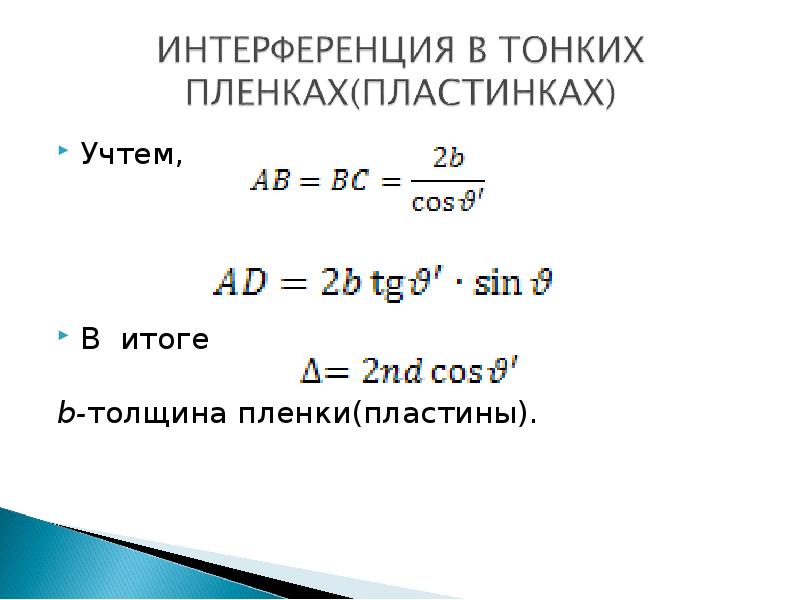

Учтем, Учтем, В итоге b-толщина пленки(пластины).

Слайд 22

Описание слайда:

При отражении от поверхности пленки(пластины) происходит скачок фазы на ��, т.е. « потеря» половины длины волны, т.к. отражение происходит от более плотной среды. При отражении от поверхности пленки(пластины) происходит скачок фазы на ��, т.е. « потеря» половины длины волны, т.к. отражение происходит от более плотной среды. Учитывая, что , получим Максимумы интерференции на экране будут наблюдаться в местах, удовлетворяющих условию:

Слайд 23

Описание слайда:

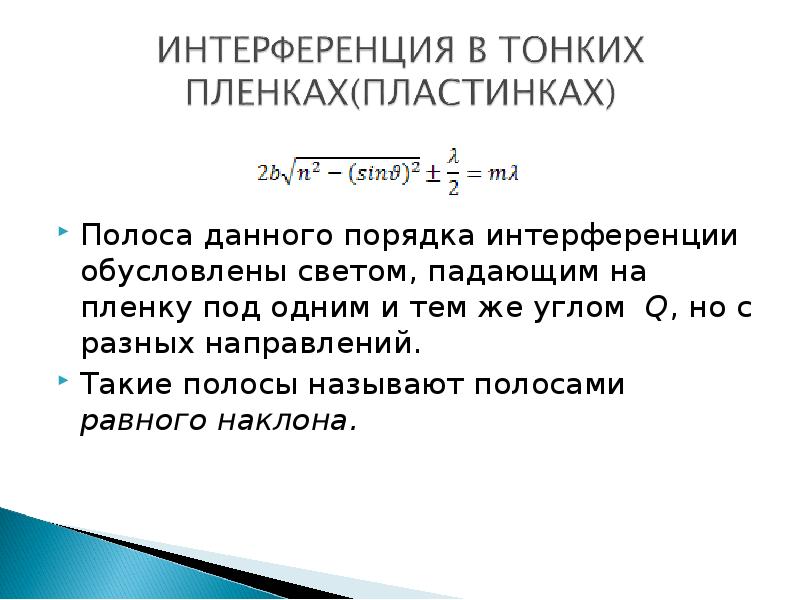

Полоса данного порядка интерференции обусловлены светом, падающим на пленку под одним и тем же углом Q, но с разных направлений. Такие полосы называют полосами равного наклона.

Слайд 24

Описание слайда:

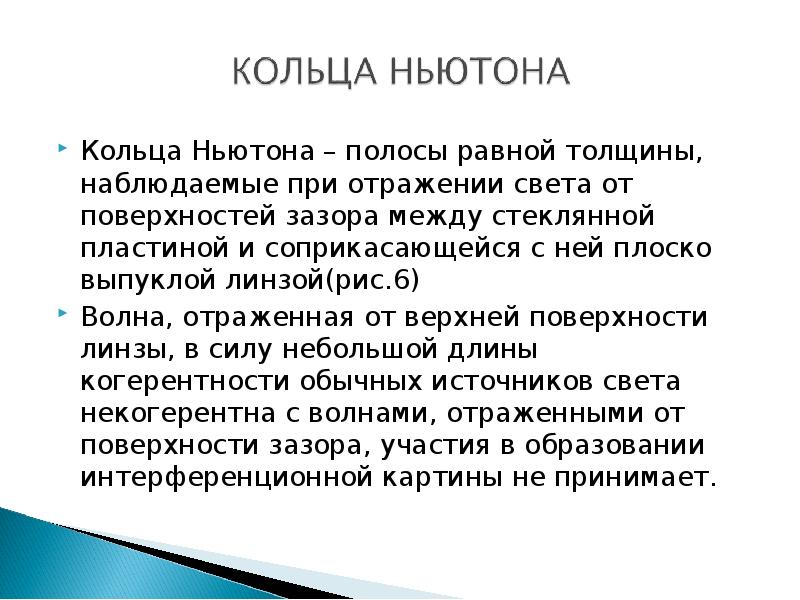

Кольца Ньютона – полосы равной толщины, наблюдаемые при отражении света от поверхностей зазора между стеклянной пластиной и соприкасающейся с ней плоско выпуклой линзой(рис.6) Кольца Ньютона – полосы равной толщины, наблюдаемые при отражении света от поверхностей зазора между стеклянной пластиной и соприкасающейся с ней плоско выпуклой линзой(рис.6) Волна, отраженная от верхней поверхности линзы, в силу небольшой длины когерентности обычных источников света некогерентна с волнами, отраженными от поверхности зазора, участия в образовании интерференционной картины не принимает.

Слайд 25

Описание слайда:

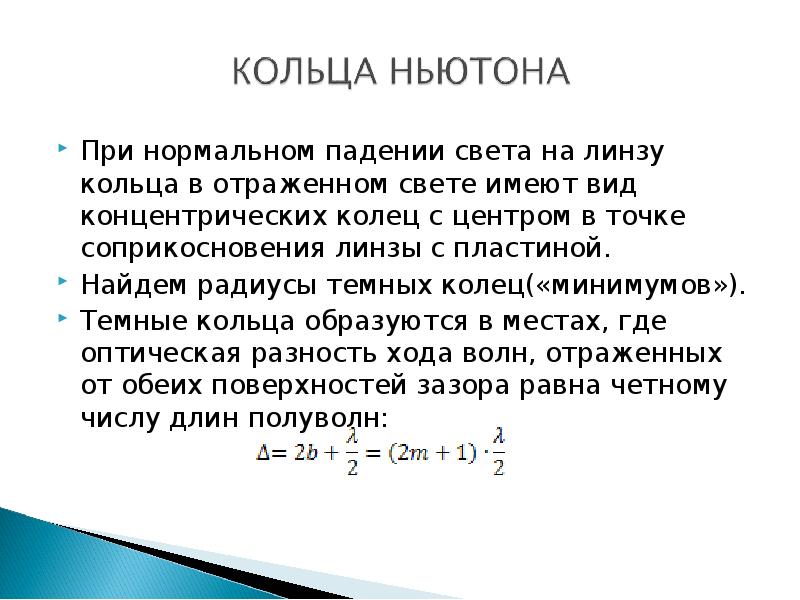

При нормальном падении света на линзу кольца в отраженном свете имеют вид концентрических колец с центром в точке соприкосновения линзы с пластиной. При нормальном падении света на линзу кольца в отраженном свете имеют вид концентрических колец с центром в точке соприкосновения линзы с пластиной. Найдем радиусы темных колец(«минимумов»). Темные кольца образуются в местах, где оптическая разность хода волн, отраженных от обеих поверхностей зазора равна четному числу длин полуволн:

Слайд 26

Описание слайда:

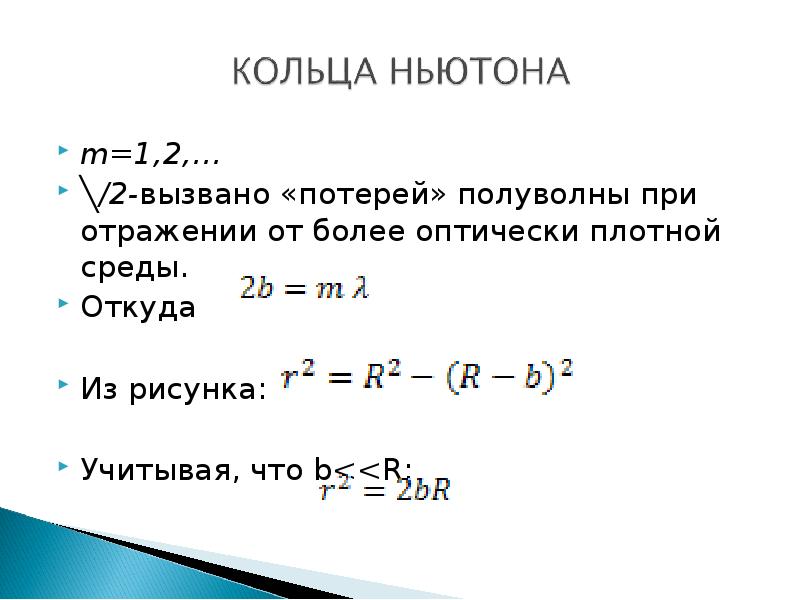

m=1,2,… m=1,2,… ��/2-вызвано «потерей» полуволны при отражении от более оптически плотной среды. Откуда Из рисунка: Учитывая, что b

Слайд 27

Описание слайда:

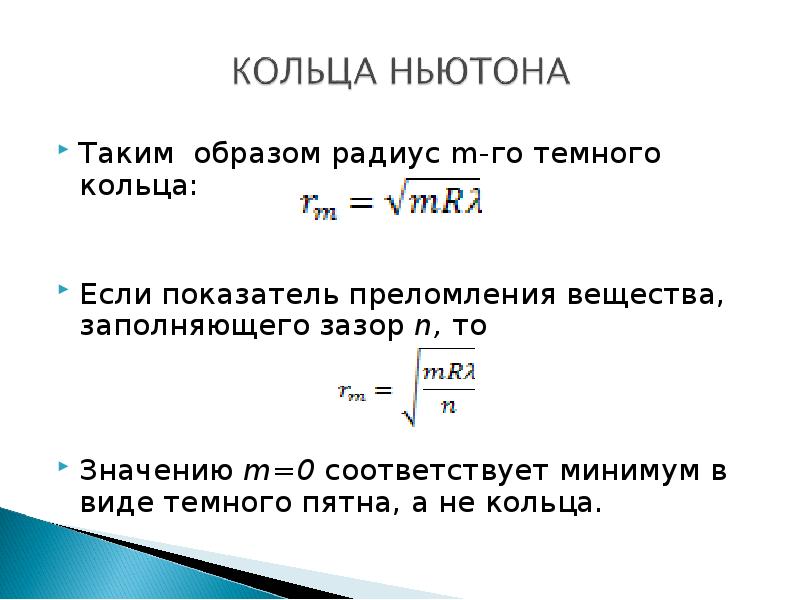

Таким образом радиус m-го темного кольца: Таким образом радиус m-го темного кольца: Если показатель преломления вещества, заполняющего зазор n, то Значению m=0 соответствует минимум в виде темного пятна, а не кольца.

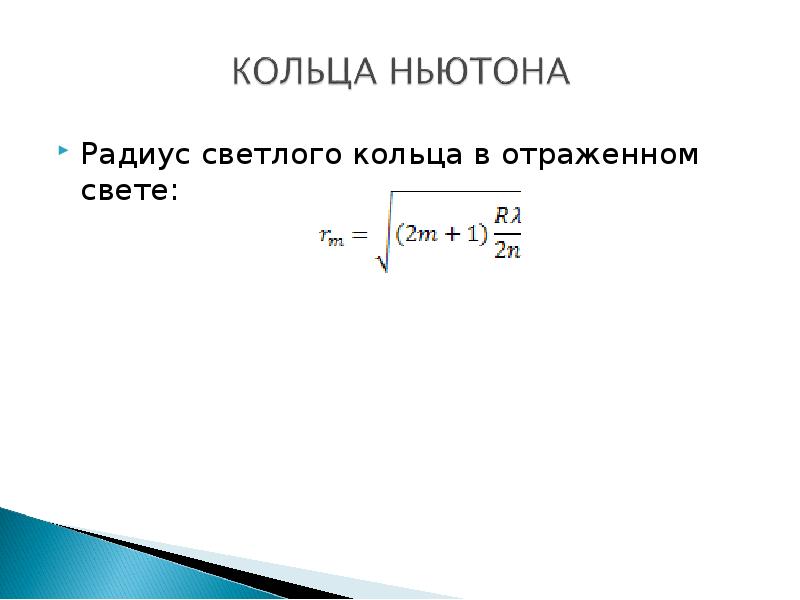

Слайд 28

Описание слайда:

Радиус светлого кольца в отраженном свете: Радиус светлого кольца в отраженном свете:

Слайд 29

Описание слайда:

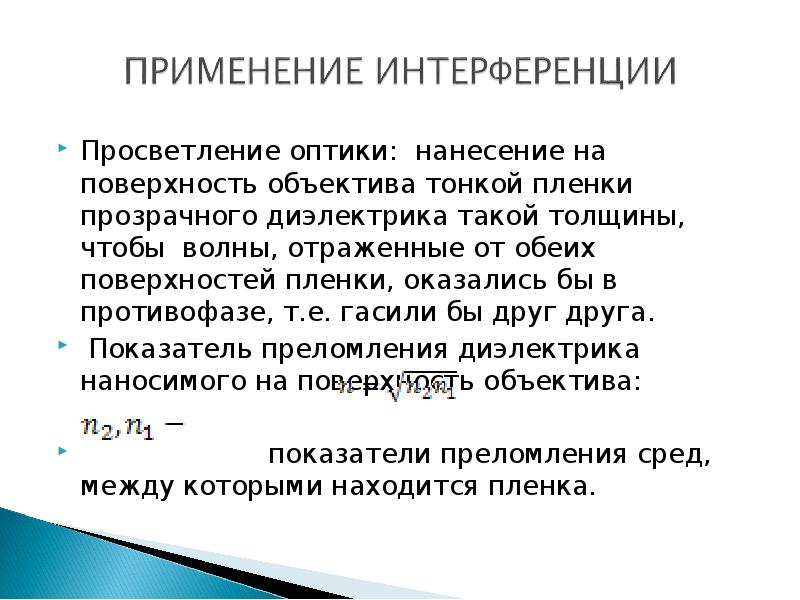

Просветление оптики: нанесение на поверхность объектива тонкой пленки прозрачного диэлектрика такой толщины, чтобы волны, отраженные от обеих поверхностей пленки, оказались бы в противофазе, т.е. гасили бы друг друга. Просветление оптики: нанесение на поверхность объектива тонкой пленки прозрачного диэлектрика такой толщины, чтобы волны, отраженные от обеих поверхностей пленки, оказались бы в противофазе, т.е. гасили бы друг друга. Показатель преломления диэлектрика наносимого на поверхность объектива: показатели преломления сред, между которыми находится пленка.
