Инженерная графика Резьба

Слайд 2

Описание слайда:

План лекции Образование резьб Нарезание резьб Классификация резьб Основные параметры резьбы Типы резьбы Изображение резьбы на чертеже Измерение резьбы и инструменты, применяемые для этого

Слайд 3

Описание слайда:

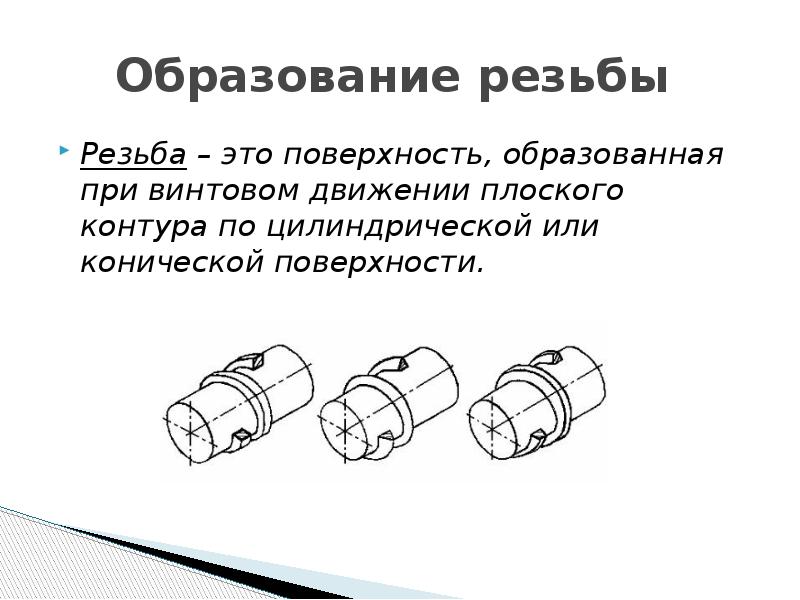

Образование резьбы Резьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Слайд 4

Описание слайда:

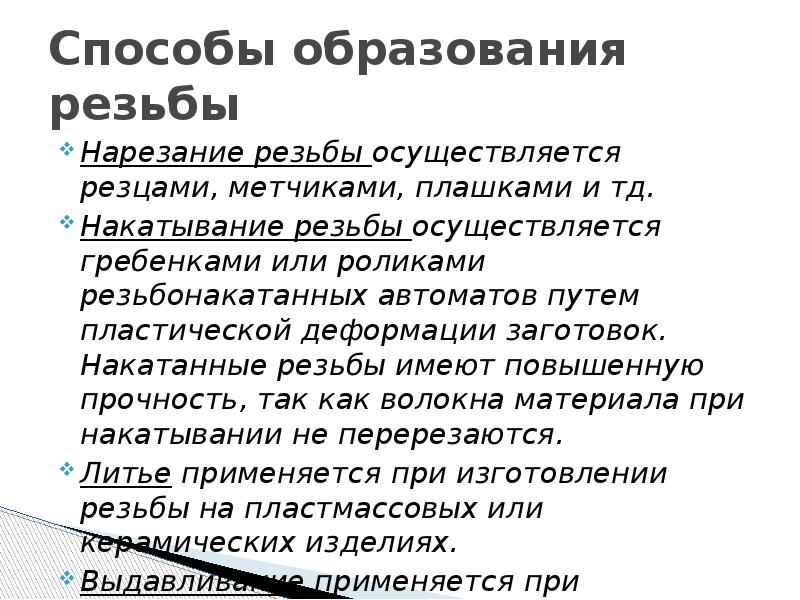

Способы образования резьбы Нарезание резьбы осуществляется резцами, метчиками, плашками и тд. Накатывание резьбы осуществляется гребенками или роликами резьбонакатанных автоматов путем пластической деформации заготовок. Накатанные резьбы имеют повышенную прочность, так как волокна материала при накатывании не перерезаются. Литье применяется при изготовлении резьбы на пластмассовых или керамических изделиях. Выдавливание применяется при изготовлении резьбы на тонкостенных деталях (например, на цоколях ламп накаливания).

Слайд 5

Описание слайда:

Нарезание резьбы Заготовка помещается в станок и приводится во вращательное движение, а резец в поступательное, тем самым вырезая бороздки по винтовой линии на данной заготовке.

Слайд 6

Описание слайда:

Плашка – это резьбонарезной инструмент для нарезания резьбы на стержне. Плашка – это резьбонарезной инструмент для нарезания резьбы на стержне.

Слайд 7

Описание слайда:

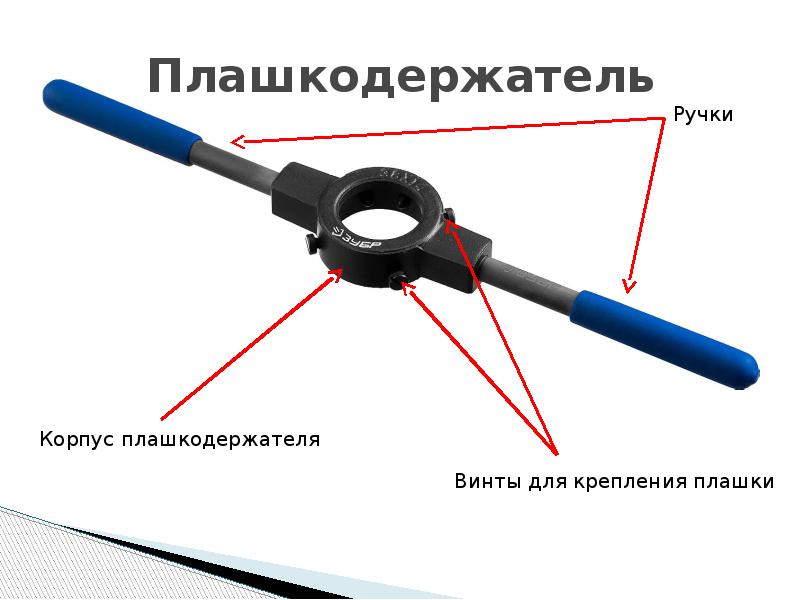

Плашкодержатель

Слайд 8

Описание слайда:

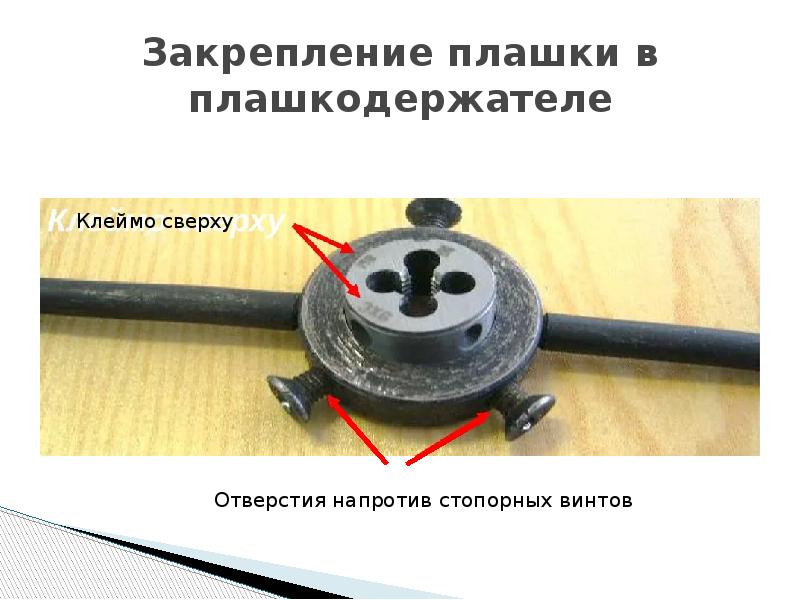

Закрепление плашки в плашкодержателе

Слайд 9

Описание слайда:

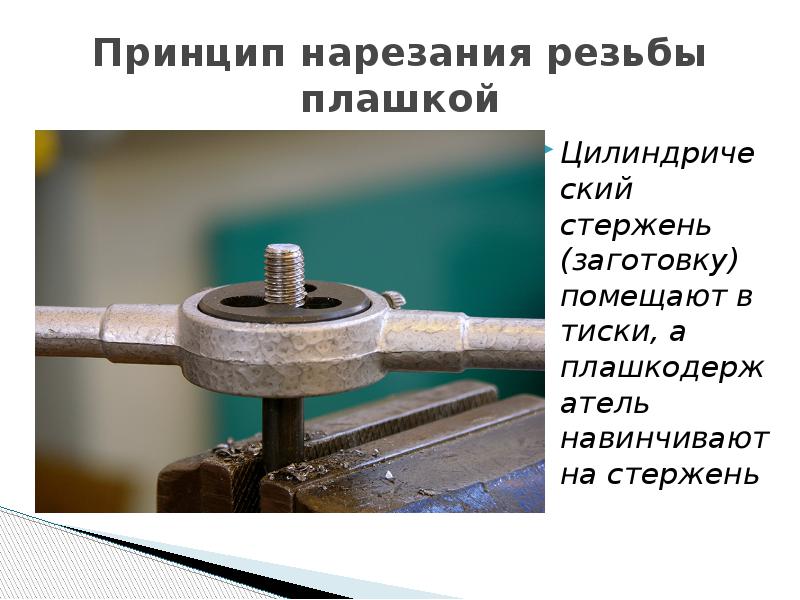

Принцип нарезания резьбы плашкой Цилиндрический стержень (заготовку) помещают в тиски, а плашкодержатель навинчивают на стержень

Слайд 10

Описание слайда:

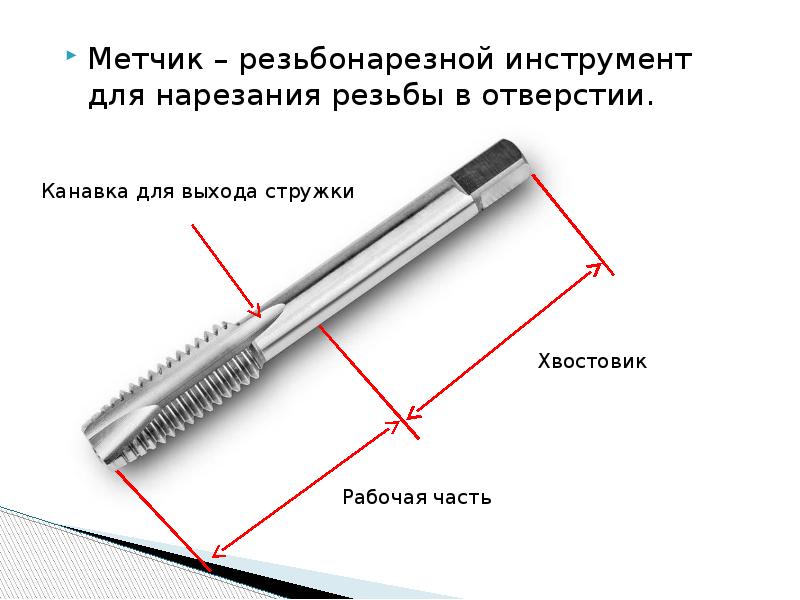

Метчик – резьбонарезной инструмент для нарезания резьбы в отверстии. Метчик – резьбонарезной инструмент для нарезания резьбы в отверстии.

Слайд 11

Описание слайда:

Метчикодержатель

Слайд 12

Описание слайда:

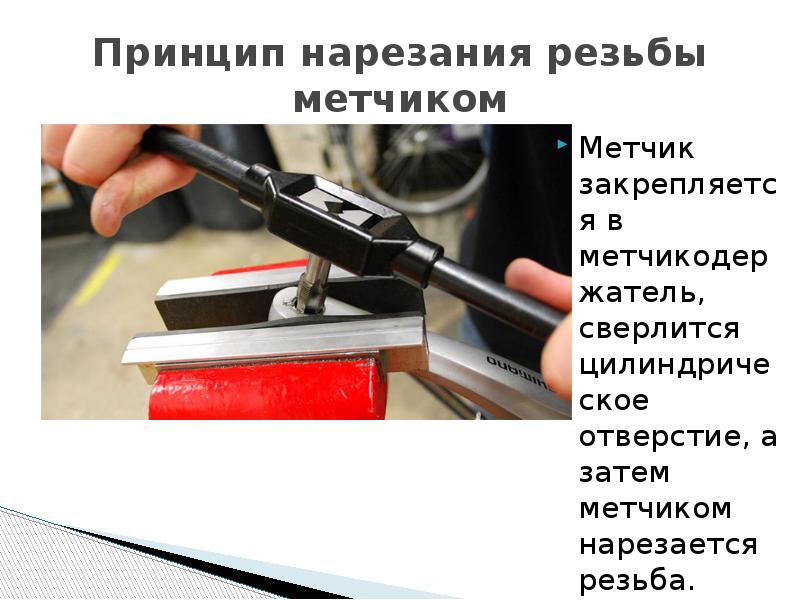

Принцип нарезания резьбы метчиком Метчик закрепляется в метчикодержатель, сверлится цилиндрическое отверстие, а затем метчиком нарезается резьба.

Слайд 13

Описание слайда:

Классификация резьб

Слайд 14

Описание слайда:

В зависимости от направления винтовой линии резьбы бывают правые и левые. Левая резьба чаще всего используется в изделиях, чтобы предотвратить самоотвинчивание деталей с правой резьбой. В зависимости от направления винтовой линии резьбы бывают правые и левые. Левая резьба чаще всего используется в изделиях, чтобы предотвратить самоотвинчивание деталей с правой резьбой.

Слайд 15

Описание слайда:

В зависимости от числа заходов резьбы делят на однозаходные и многозаходные. Многозаходные резьбы получают при перемещении профилей по нескольким винтовым линиям. Число заходов можно определить с торца по числу сбегающих витков. В зависимости от числа заходов резьбы делят на однозаходные и многозаходные. Многозаходные резьбы получают при перемещении профилей по нескольким винтовым линиям. Число заходов можно определить с торца по числу сбегающих витков.

Слайд 16

Описание слайда:

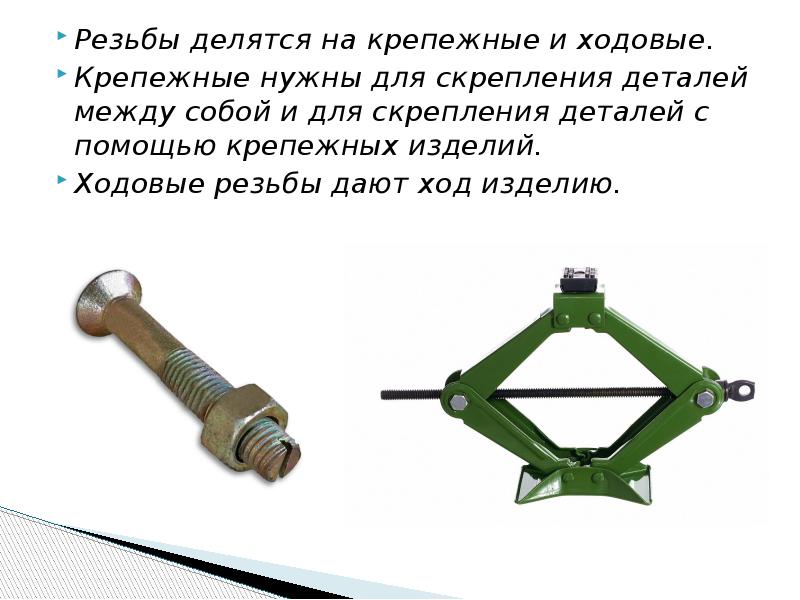

Резьбы делятся на крепежные и ходовые. Резьбы делятся на крепежные и ходовые. Крепежные нужны для скрепления деталей между собой и для скрепления деталей с помощью крепежных изделий. Ходовые резьбы дают ход изделию.

Слайд 17

Описание слайда:

Параметры резьбы Угол профиля резьбы ( ) – это угол между смежными боковыми сторонами резьбы в плоскости осевого сечения.

Слайд 18

Описание слайда:

Параметры резьбы Номинальный диаметр резьбы (d, D) – диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружней или впадин внутренней цилиндрической резьбы.

Слайд 19

Описание слайда:

Параметры резьбы Шаг резьбы (Р) – это расстояние по линии, параллельной оси резьбы, между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы.

Слайд 20

Описание слайда:

Параметры резьбы Ход резьбы (Ph) – расстояние по линии, параллельной оси резьбы, между любой исходной точкой на боковой стороне резьбы и точкой, полученной при перемещении исходной точки по винтовой линии на угол 360°.

Слайд 21

Описание слайда:

Резьба метрическая Метрическая резьба – это крепежная резьба, в профиле у которой равносторонний треугольник со срезанным углом. Делятся на резьбы с крупным шагом и с мелким шагом. В обозначении записывается только мелкий шаг. Наиболее часто используется в технике.

Слайд 22

Описание слайда:

Резьба дюймовая Профиль резьбы – равнобедренный треугольник с углом при вершине 55° со срезанным углом. Обозначение резьбы d’’ – номинальный диаметр резьбы в дюймах (1’’=24,5мм).

Слайд 23

Описание слайда:

Резьба трубная Крепежная резьба, в профиле которой треугольник с углом при вершине 55° со скругленными вершинами. Обозначение резьбы G Dy, где Dy – условный проход в дюймах.

Слайд 24

Описание слайда:

Резьба трапецеидальная Ходовая резьба, в профиле которой трапеция с углом при вершине 30° . Обозначение резьбы Tr d * Ph (P) LH

Слайд 25

Описание слайда:

Резьба упорная Ходовая резьба, в профиле которой неравнобокая трапеция , одна сторона которой имеет угол наклона 3° и является рабочей стороной профиля, а другая сторона 30° , которая не используется в качестве рабочей. Обозначение: S d * Ph (P) LH

Слайд 26

Описание слайда:

Резьба прямоугольная Ходовая нестандартная резьба, профиль которой – прямоугольник. На чертеже профиль этой резьбы обозначается всеми ее размерами: наружный и внутренний диаметр, шаг резьбы и толщина выступа резьбы.

Слайд 27

Описание слайда:

Изображение резьбы на чертежах ГОСТ 2.311-68 На стержне резьба изображается сплошными основными линиями по наружному диаметру резьбы и тонкой основной по внутреннему. Штриховка наносится до сплошной основной линии.

Слайд 28

Описание слайда:

Изображение резьбы на чертежах ГОСТ 2.311-68

Слайд 29

Описание слайда:

Изображение резьбы на чертежах ГОСТ 2.311-68 В разрезе показывают ввинчиваемую резьбовую деталь. В отверстии второй детали показывают только часть резьбы, которая не закрыта резьбой стержня.

Слайд 30

Описание слайда:

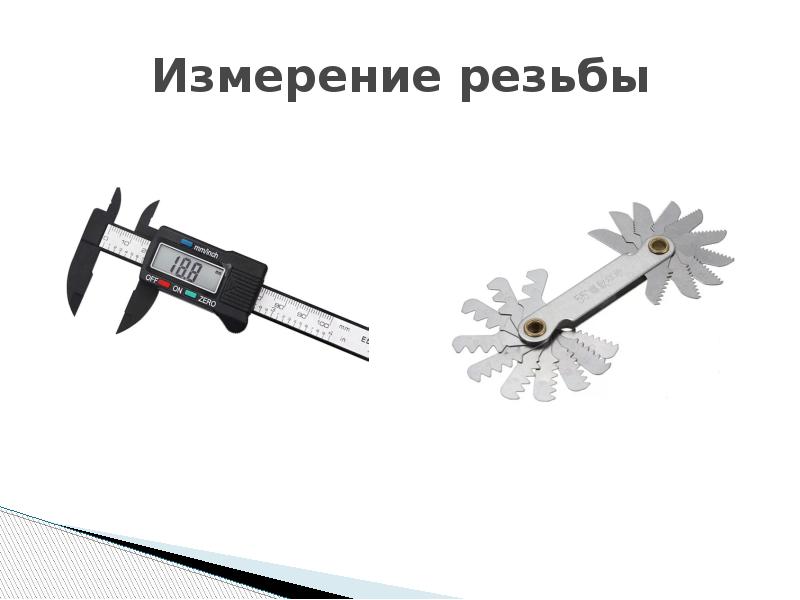

Измерение резьбы

Слайд 31

Описание слайда:

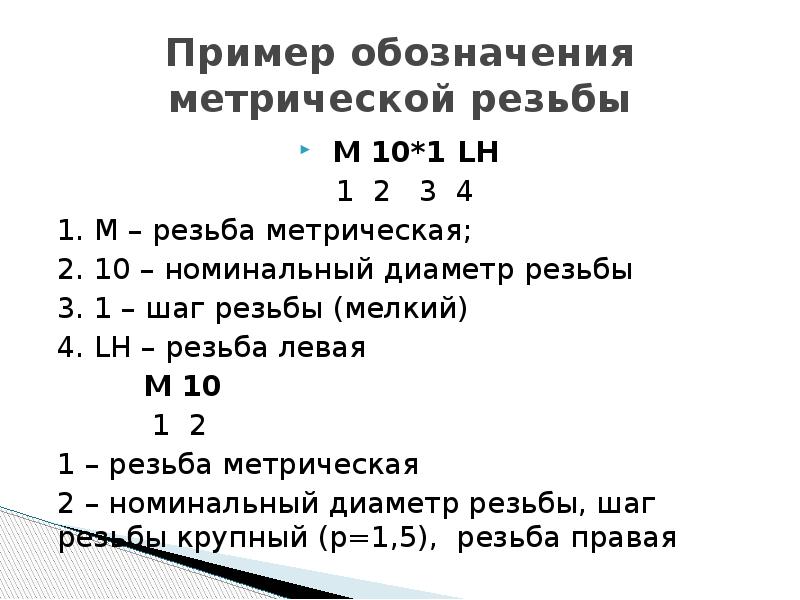

Пример обозначения метрической резьбы М 10*1 LH 1 2 3 4 1. M – резьба метрическая; 2. 10 – номинальный диаметр резьбы 3. 1 – шаг резьбы (мелкий) 4. LH – резьба левая М 10 1 2 1 – резьба метрическая 2 – номинальный диаметр резьбы, шаг резьбы крупный (р=1,5), резьба правая

Слайд 32

Описание слайда:

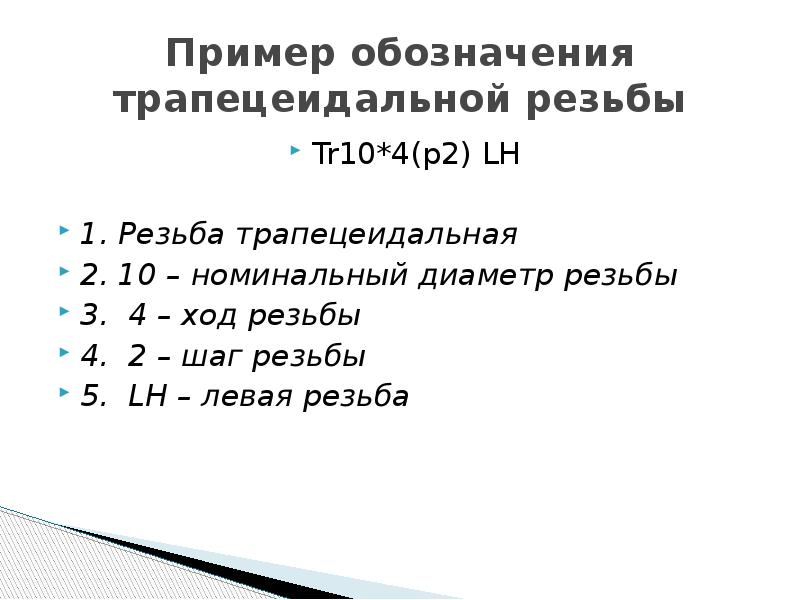

Пример обозначения трапецеидальной резьбы Tr10*4(p2) LH 1. Резьба трапецеидальная 2. 10 – номинальный диаметр резьбы 3. 4 – ход резьбы 4. 2 – шаг резьбы 5. LH – левая резьба
