Слайд 1

Описание слайда:

6.7. Ионный обмен

Слайд 2

Описание слайда:

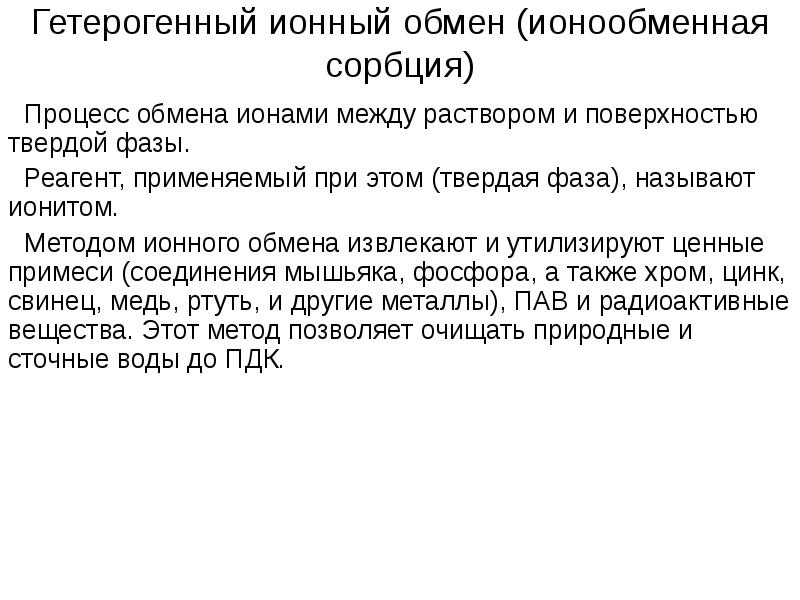

Гетерогенный ионный обмен (ионообменная сорбция) Процесс обмена ионами между раствором и поверхностью твердой фазы. Реагент, применяемый при этом (твердая фаза), называют ионитом. Методом ионного обмена извлекают и утилизируют ценные примеси (соединения мышьяка, фосфора, а также хром, цинк, свинец, медь, ртуть, и другие металлы), ПАВ и радиоактивные вещества. Этот метод позволяет очищать природные и сточные воды до ПДК.

Слайд 3

Описание слайда:

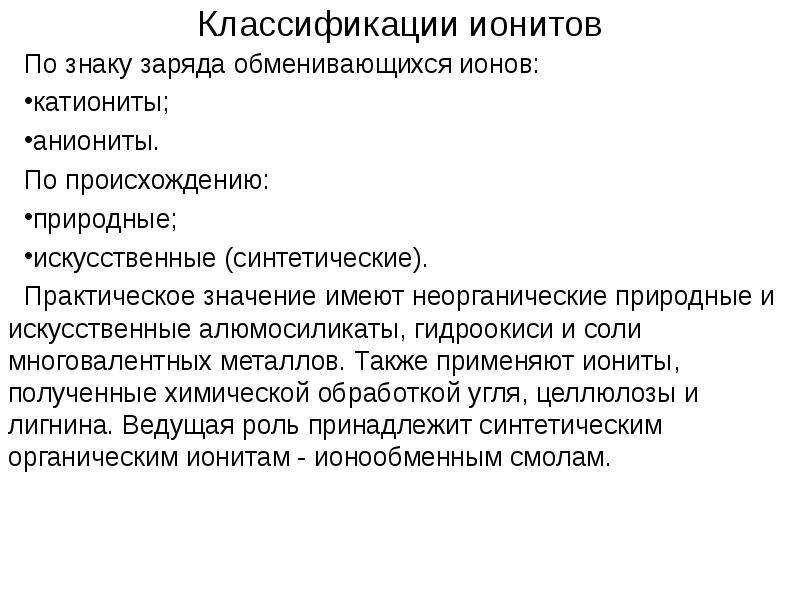

Классификации ионитов По знаку заряда обменивающихся ионов: катиониты; аниониты. По происхождению: природные; искусственные (синтетические). Практическое значение имеют неорганические природные и искусственные алюмосиликаты, гидроокиси и соли многовалентных металлов. Также применяют иониты, полученные химической обработкой угля, целлюлозы и лигнина. Ведущая роль принадлежит синтетическим органическим ионитам - ионообменным смолам.

Слайд 4

Описание слайда:

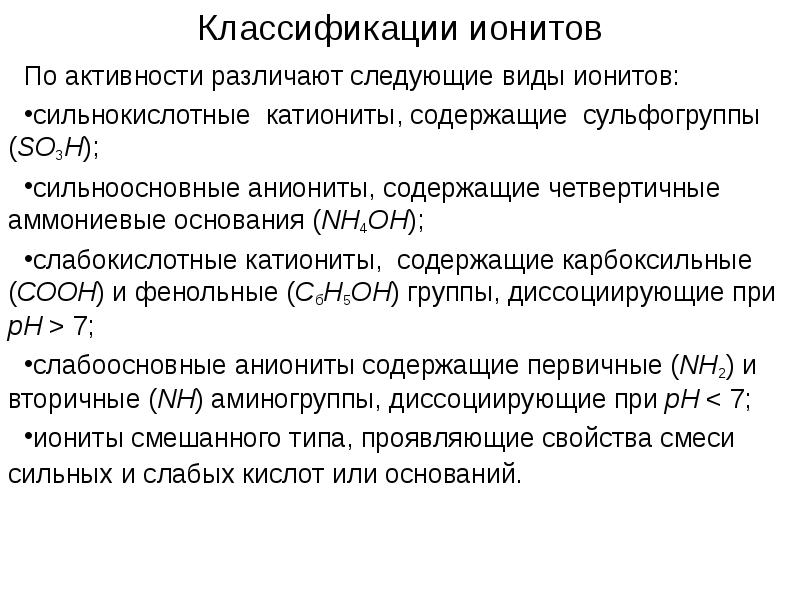

Классификации ионитов По активности различают следующие виды ионитов: сильнокислотные катиониты, содержащие сульфогруппы (SO3H); сильноосновные аниониты, содержащие четвертичные аммониевые основания (NH4OH); слабокислотные катиониты, содержащие карбоксильные (СООН) и фенольные (СбН5ОН) группы, диссоциирующие при рН > 7; слабоосновные аниониты содержащие первичные (NH2) и вторичные (NH) аминогруппы, диссоциирующие при рН < 7; иониты смешанного типа, проявляющие свойства смеси сильных и слабых кислот или оснований.

Слайд 5

Описание слайда:

Обменная емкость полная емкость ионита - количество находящихся в сточной воде грамм-эквивалентов ионов, которое может поглотить 1 м3 ионита до полного насыщения; рабочая емкость ионита - количество находящихся в сточной воде грамм-эквивалентов ионов, которое может поглотить 1 м3 ионита до начала проскока в фильтрат поглощаемых ионов.

Слайд 6

Описание слайда:

Реакция ионного обмена с участием катионитов Н-катионирование Na-катионирование Ме+ - катион, находящийся в сточной воде; [К] - сложный комплекс катионита. Условия осуществления ионного обмена зависят от активности катионита. Сильнокислотные катиониты позволяют извлекать ионы при любых значениях рН, а слабокислотные - при рН > 7.

Слайд 7

Описание слайда:

Регенерация катионитов Осуществляется промывкой регенерирующими растворами. Для восстановления Н-катионитов применяют растворы кислот, а для восстановления Nа-катионитов - растворы хлористого натрия. Регенерация происходит в соответствии со следующими схемами:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Реакция ионного обмена с участием анионитов Слабоосновные аниониты поглощают анионы сильных кислот, на пример [А] - сложный органический комплекс анионита Для большинства анионитов ряд поглощающей способности выглядит следующим образом:

Слайд 10

Описание слайда:

Регенерация анионитов Регенерация слабоосновных анионитов осуществляется фильтрованием через слой анионита 4  6%-ных водных растворов NaOH, Na2CО3 или NH4OH. К примеру, при использовании раствора гидроксида натрия восстановление ионита будет происходить по схеме

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Ионообменный аппарат непрерывного действия

Слайд 14

Описание слайда:

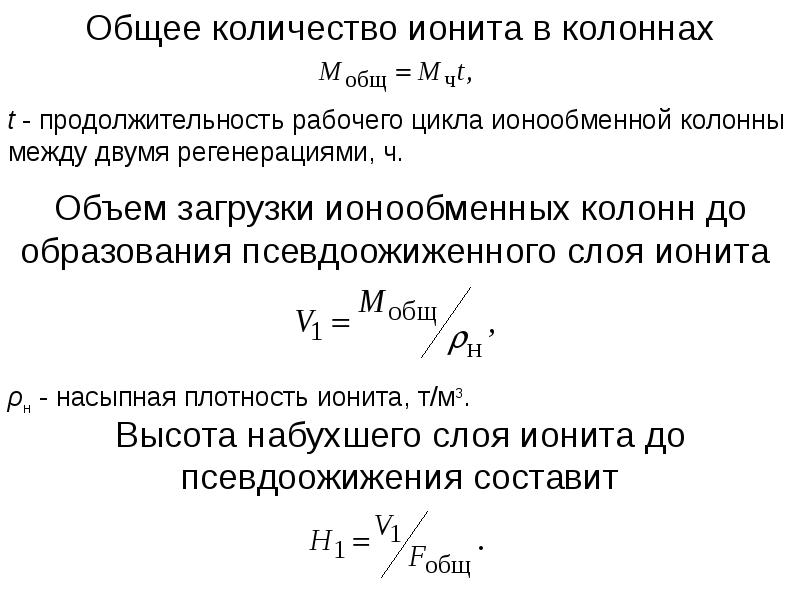

Основы расчета

Слайд 15

Описание слайда:

Расчет катионитовых фильтров

Слайд 16

Описание слайда:

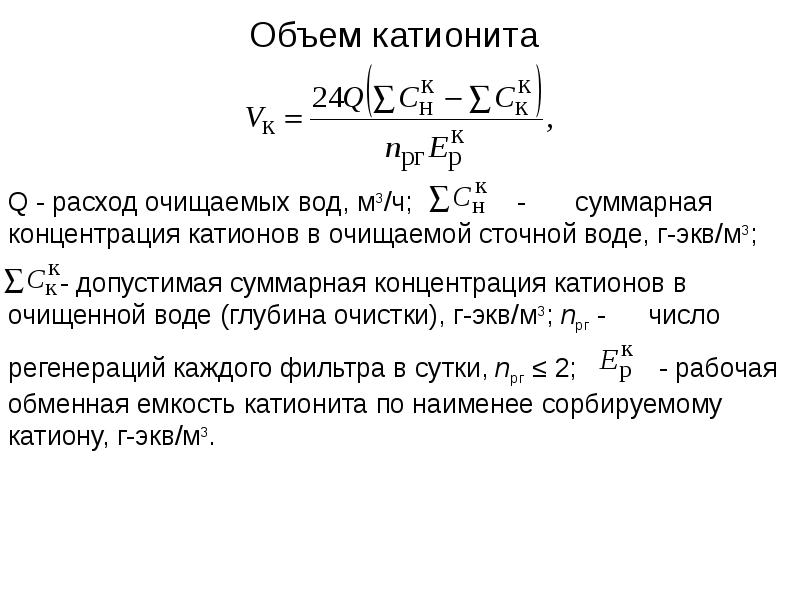

Объем катионита

Слайд 17

Описание слайда:

Суммарная площадь катионитовых фильтров

Слайд 18

Описание слайда:

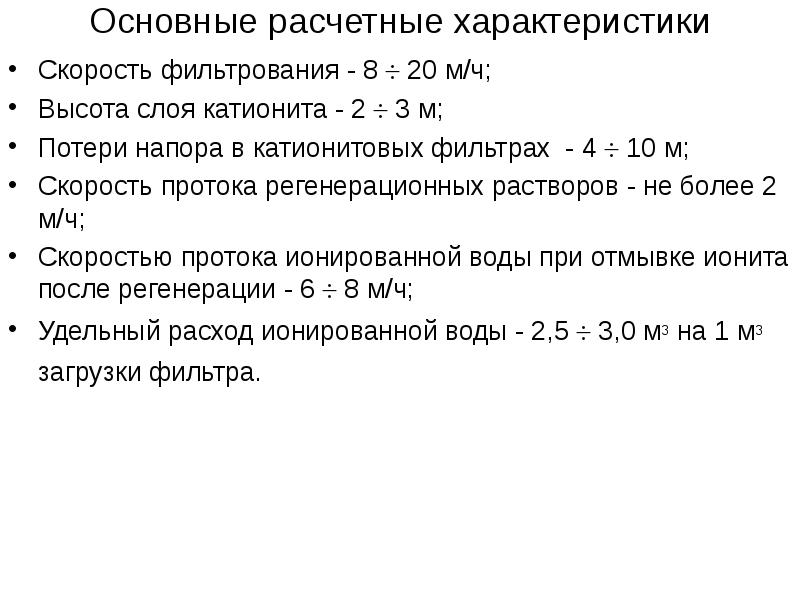

Основные расчетные характеристики Скорость фильтрования - 8  20 м/ч; Высота слоя катионита - 2  3 м; Потери напора в катионитовых фильтрах - 4  10 м; Скорость протока регенерационных растворов - не более 2 м/ч; Скоростью протока ионированной воды при отмывке ионита после регенерации - 6  8 м/ч; Удельный расход ионированной воды - 2,5  3,0 м3 на 1 м3 загрузки фильтра.
