Слайд 1

Описание слайда:

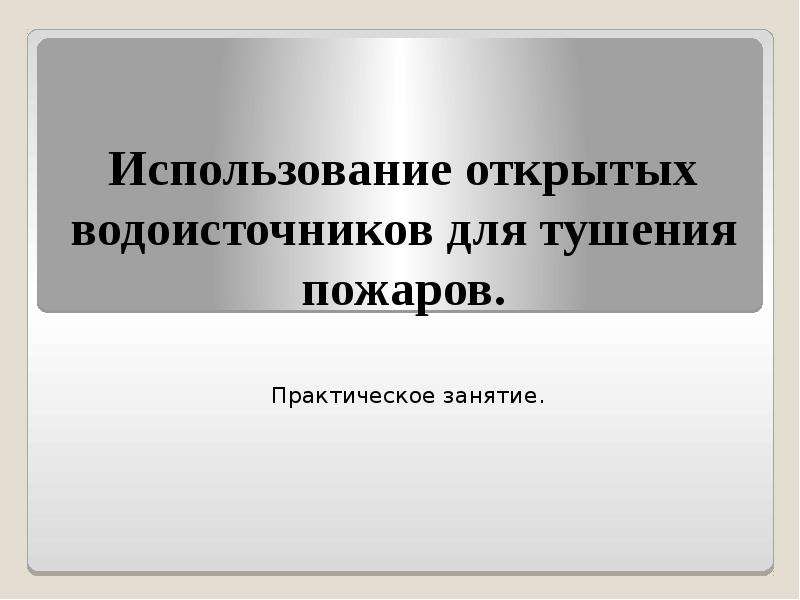

Использование открытых водоисточников для тушения пожаров. Практическое занятие.

Слайд 2

Описание слайда:

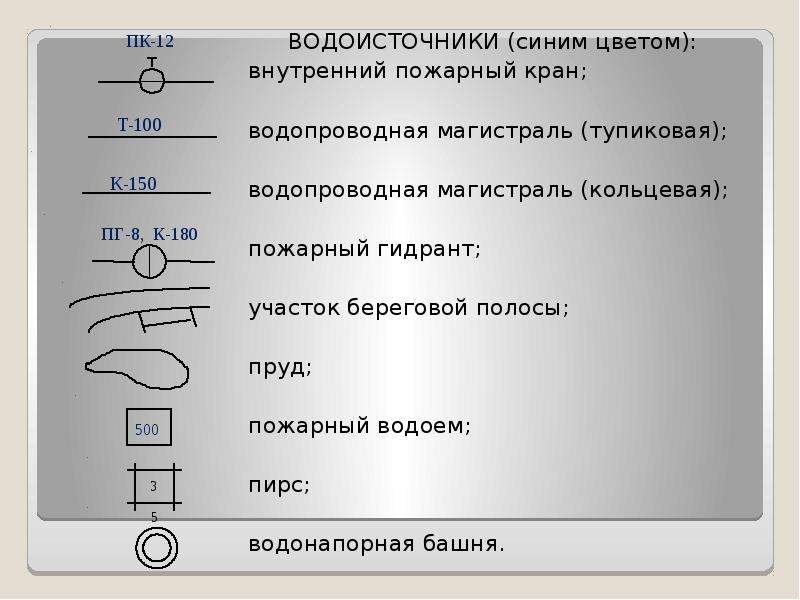

ВОДОИСТОЧНИКИ (синим цветом): ВОДОИСТОЧНИКИ (синим цветом): внутренний пожарный кран; водопроводная магистраль (тупиковая); водопроводная магистраль (кольцевая); пожарный гидрант; участок береговой полосы; пруд; пожарный водоем; пирс; водонапорная башня.

Слайд 3

Описание слайда:

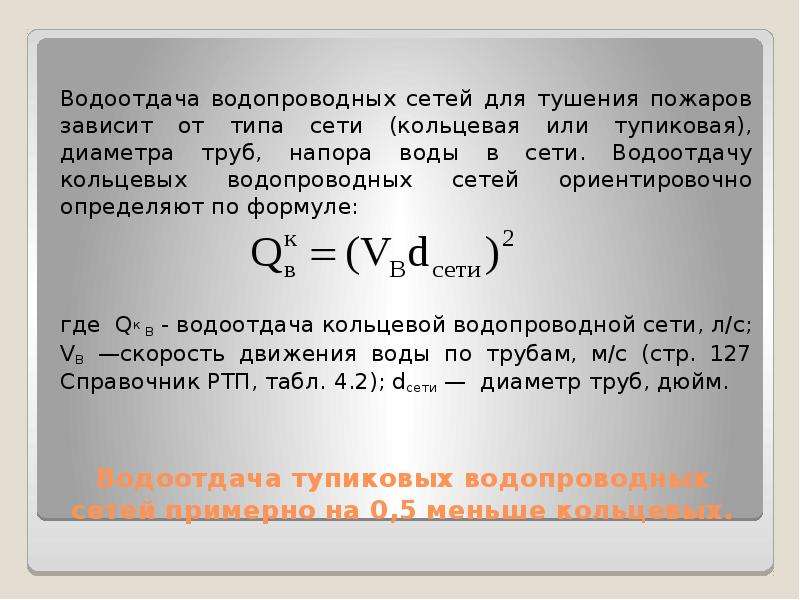

Водоотдача тупиковых водопроводных сетей примерно на 0,5 меньше кольцевых. Водоотдача водопроводных сетей для тушения пожаров зависит от типа сети (кольцевая или тупиковая), диаметра труб, напора воды в сети. Водоотдачу кольцевых водопроводных сетей ориентировочно определяют по формуле: где Qк В - водоотдача кольцевой водопроводной сети, л/с; VB —скорость движения воды по трубам, м/с (стр. 127 Справочник РТП, табл. 4.2); dсети — диаметр труб, дюйм.

Слайд 4

Описание слайда:

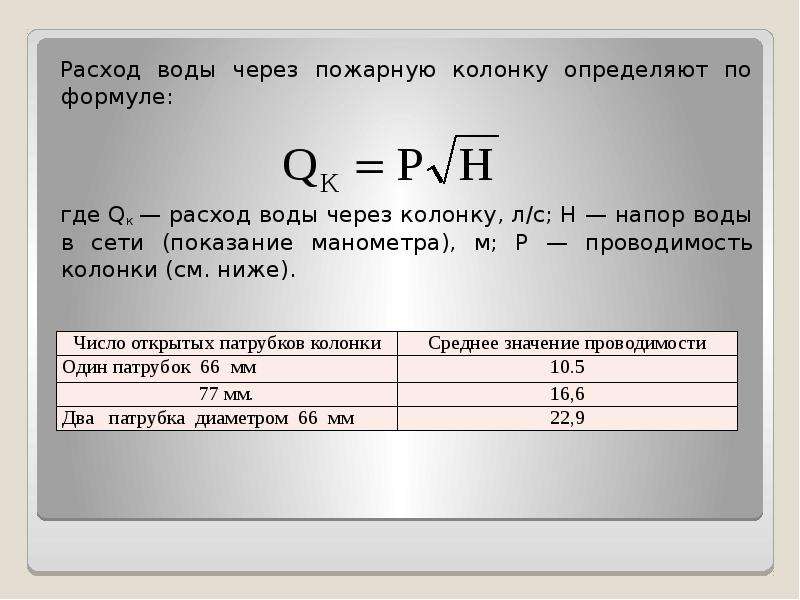

Расход воды через пожарную колонку определяют по формуле: Расход воды через пожарную колонку определяют по формуле: где Qк — расход воды через колонку, л/с; H — напор воды в сети (показание манометра), м; Р — проводимость колонки (см. ниже).

Слайд 5

Описание слайда:

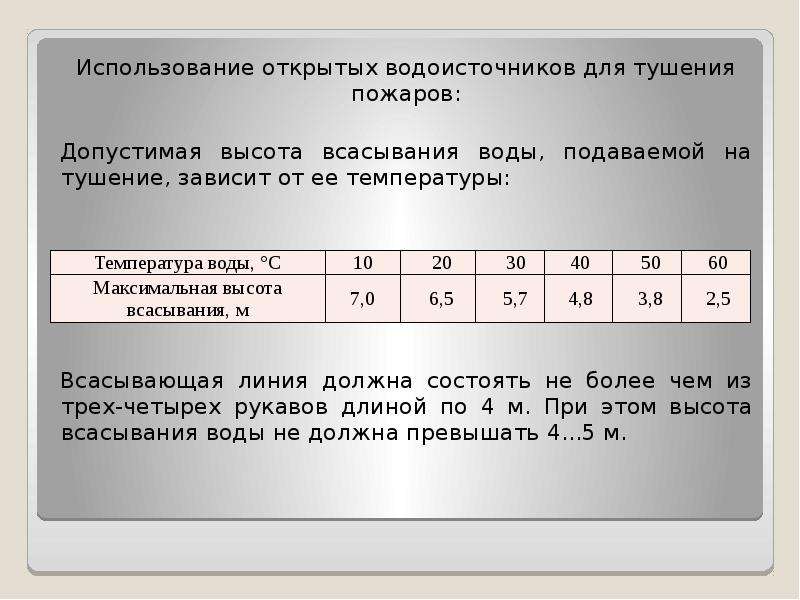

Использование открытых водоисточников для тушения пожаров: Использование открытых водоисточников для тушения пожаров: Допустимая высота всасывания воды, подаваемой на тушение, зависит от ее температуры: Всасывающая линия должна состоять не более чем из трех-четырех рукавов длиной по 4 м. При этом высота всасывания воды не должна превышать 4...5 м.

Слайд 6

Описание слайда:

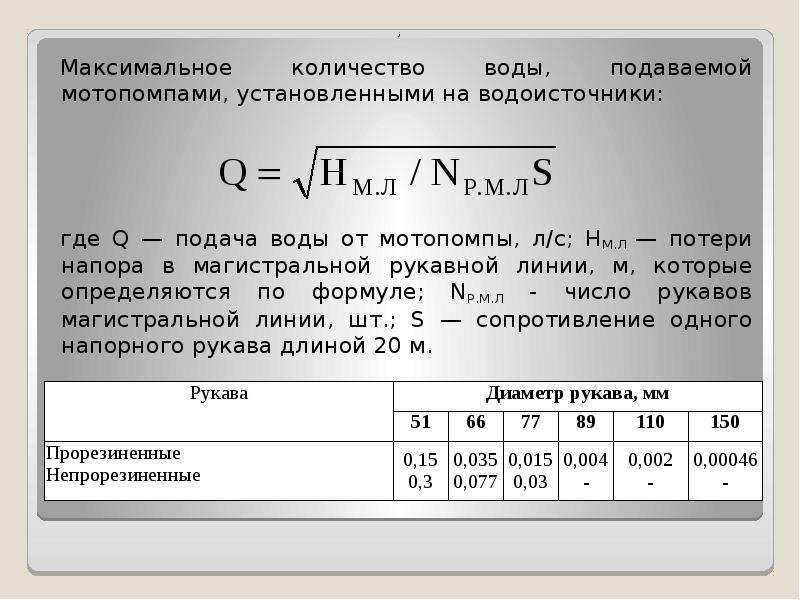

Максимальное количество воды, подаваемой мотопомпами, установленными на водоисточники: Максимальное количество воды, подаваемой мотопомпами, установленными на водоисточники: где Q — подача воды от мотопомпы, л/с; НМ.Л — потери напора в магистральной рукавной линии, м, которые определяются по формуле; NР.М.Л - число рукавов магистральной линии, шт.; S — сопротивление одного напорного рукава длиной 20 м.

Слайд 7

Описание слайда:

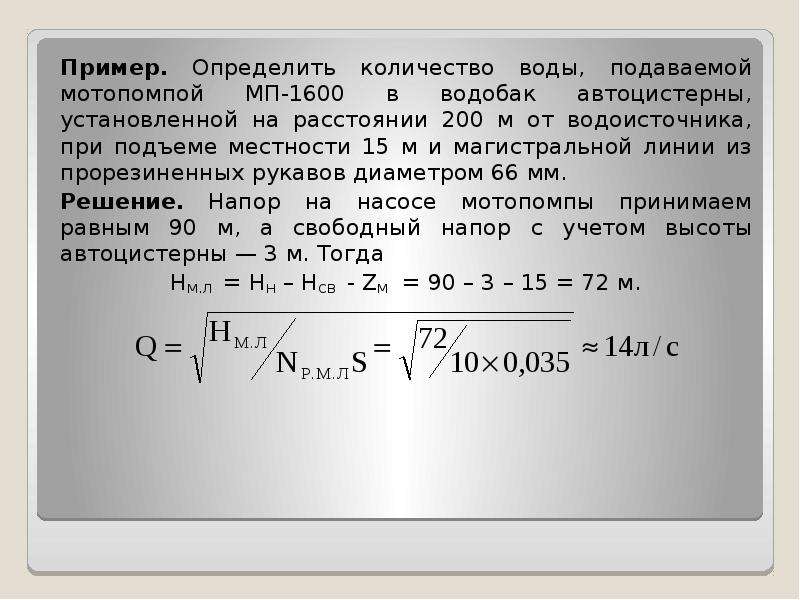

Пример. Определить количество воды, подаваемой мотопомпой МП-1600 в водобак автоцистерны, установленной на расстоянии 200 м от водоисточника, при подъеме местности 15 м и магистральной линии из прорезиненных рукавов диаметром 66 мм. Пример. Определить количество воды, подаваемой мотопомпой МП-1600 в водобак автоцистерны, установленной на расстоянии 200 м от водоисточника, при подъеме местности 15 м и магистральной линии из прорезиненных рукавов диаметром 66 мм. Решение. Напор на насосе мотопомпы принимаем равным 90 м, а свободный напор с учетом высоты автоцистерны — 3 м. Тогда НМ.Л = НН – НСВ - ZM = 90 – 3 – 15 = 72 м.

Слайд 8

Описание слайда:

Гидроэлеваторными системами можно также забирать воду с глубины до 20 м или по горизонтали до 100 м. В качестве струйных насосов в этих системах используют гидроэлеваторы Г-600 и Г-600А. Гидроэлеваторными системами можно также забирать воду с глубины до 20 м или по горизонтали до 100 м. В качестве струйных насосов в этих системах используют гидроэлеваторы Г-600 и Г-600А. Объем одного рукава длиной 20 м в зависимости от его диаметра приведен ниже:

Слайд 9

Описание слайда:

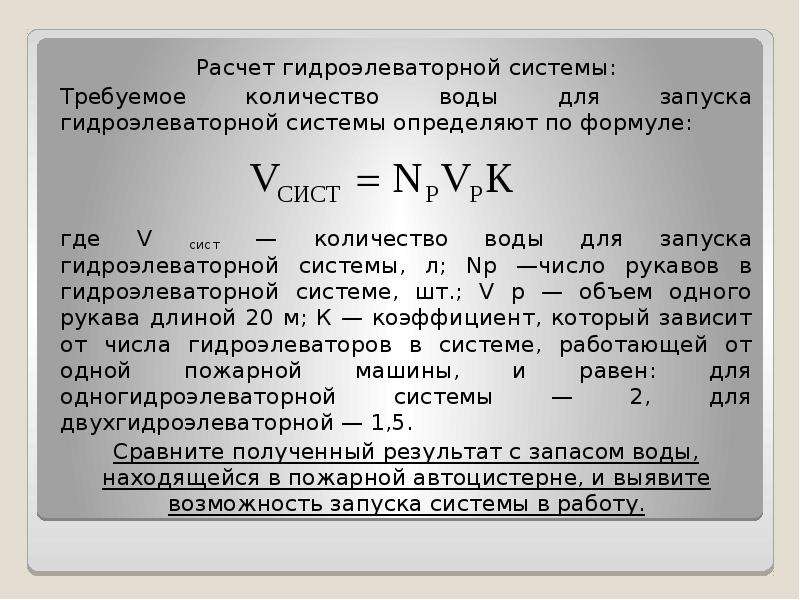

Расчет гидроэлеваторной системы: Расчет гидроэлеваторной системы: Требуемое количество воды для запуска гидроэлеваторной системы определяют по формуле: где V сист — количество воды для запуска гидроэлеваторной системы, л; Nр —число рукавов в гидроэлеваторной системе, шт.; V р — объем одного рукава длиной 20 м; К — коэффициент, который зависит от числа гидроэлеваторов в системе, работающей от одной пожарной машины, и равен: для одногидроэлеваторной системы — 2, для двухгидроэлеваторной — 1,5. Сравните полученный результат с запасом воды, находящейся в пожарной автоцистерне, и выявите возможность запуска системы в работу.

Слайд 10

Описание слайда:

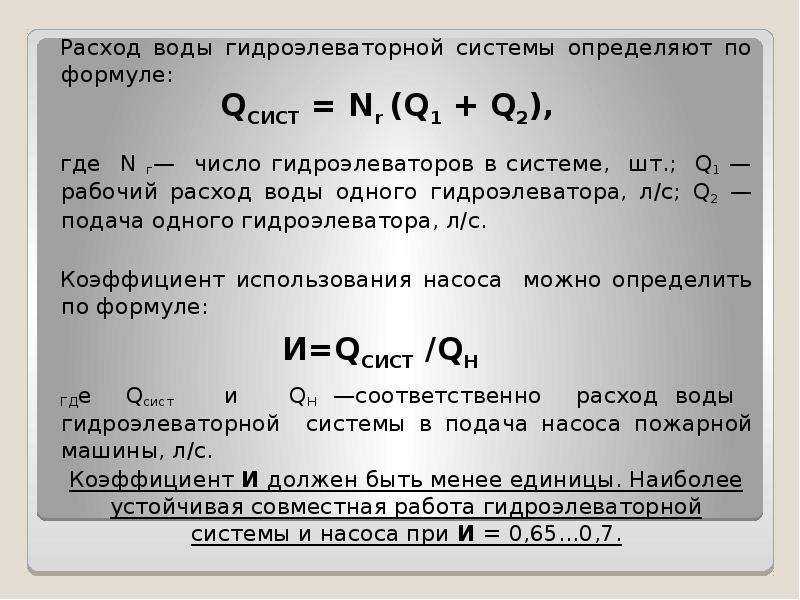

Расход воды гидроэлеваторной системы определяют по формуле: Расход воды гидроэлеваторной системы определяют по формуле: где N г— число гидроэлеваторов в системе, шт.; Q1 — рабочий расход воды одного гидроэлеватора, л/с; Q2 — подача одного гидроэлеватора, л/с. Коэффициент использования насоса можно определить по формуле: ГДе Qсист и QН —соответственно расход воды гидроэлеваторной системы в подача насоса пожарной машины, л/с. Коэффициент И должен быть менее единицы. Наиболее устойчивая совместная работа гидроэлеваторной системы и насоса при И = 0,65...0,7.

Слайд 11

Описание слайда:

Стр.134, Справочник РТП пример +рисунок! Условную высоту подъема воды определяют по формуле: где NP — число рукавов, шт.; h р — потери напора в одном рукаве, м.
