Слайд 1


Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №1
Описание слайда:

Слайд 2

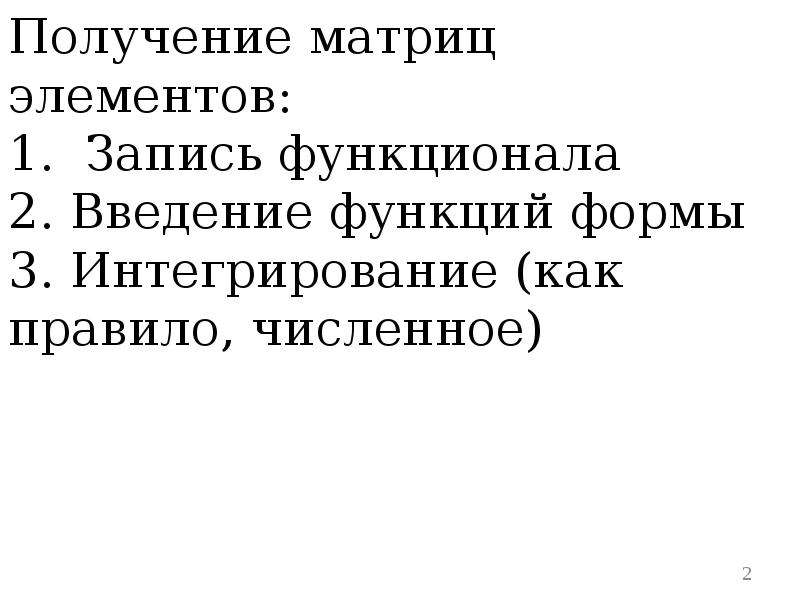

Получение матриц элементов: 1. Запись функционала 2. Введение функций формы 3. Интегрирование (как правило, численное)
Описание слайда:
Получение матриц элементов: 1. Запись функционала 2. Введение функций формы 3. Интегрирование (как правило, численное)

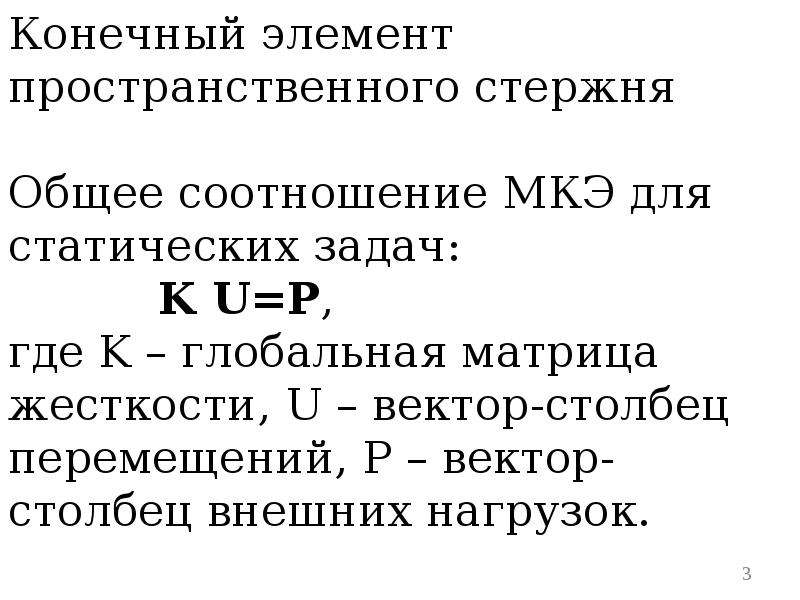

Слайд 3


Конечный элемент пространственного стержня Общее соотношение МКЭ для статических задач: K U=P, где K – глобальная матрица жесткости, U –...
Описание слайда:
Конечный элемент пространственного стержня Общее соотношение МКЭ для статических задач: K U=P, где K – глобальная матрица жесткости, U – вектор-столбец перемещений, P – вектор-столбец внешних нагрузок.

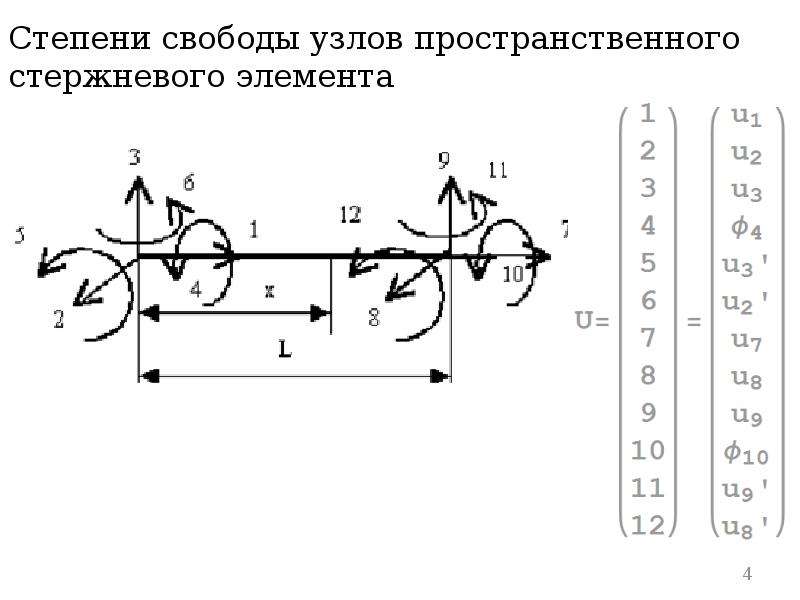

Слайд 4


Степени свободы узлов пространственного стержневого элемента
Описание слайда:
Степени свободы узлов пространственного стержневого элемента

Слайд 5

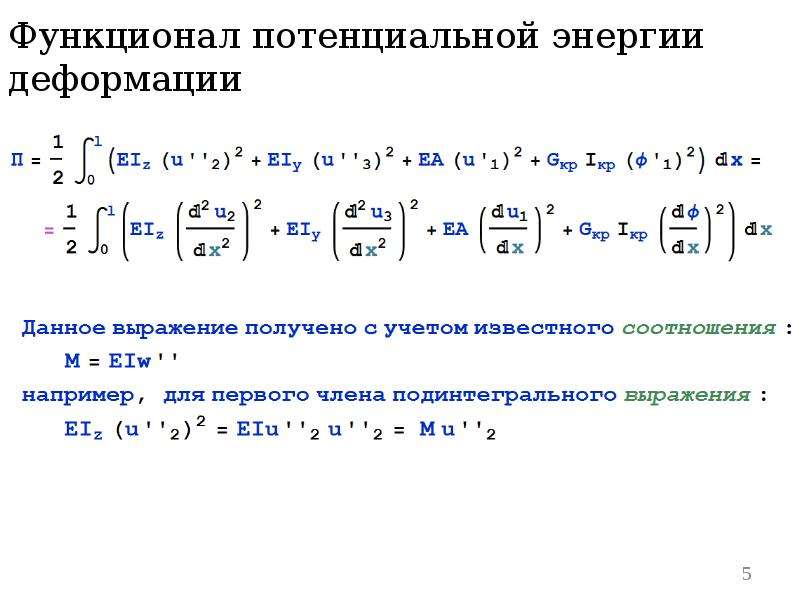

Функционал потенциальной энергии деформации
Описание слайда:
Функционал потенциальной энергии деформации

Слайд 6

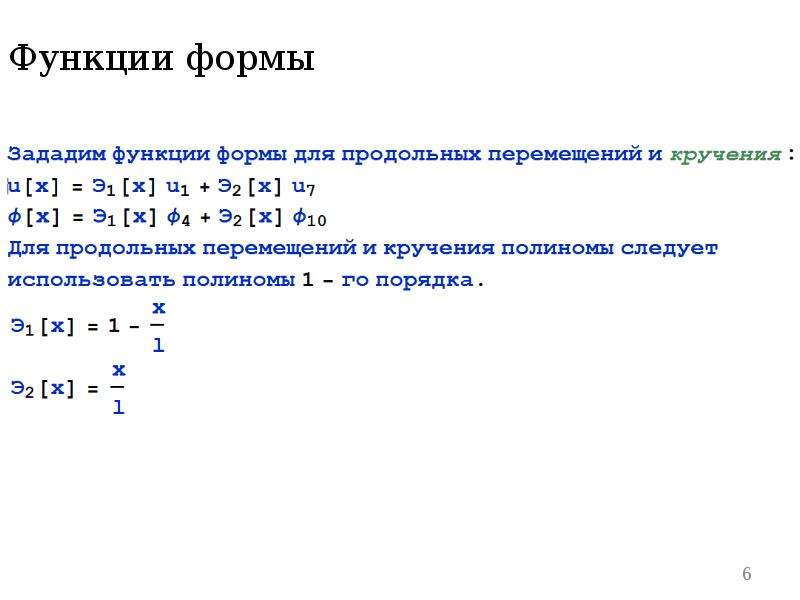

Функции формы
Описание слайда:
Функции формы

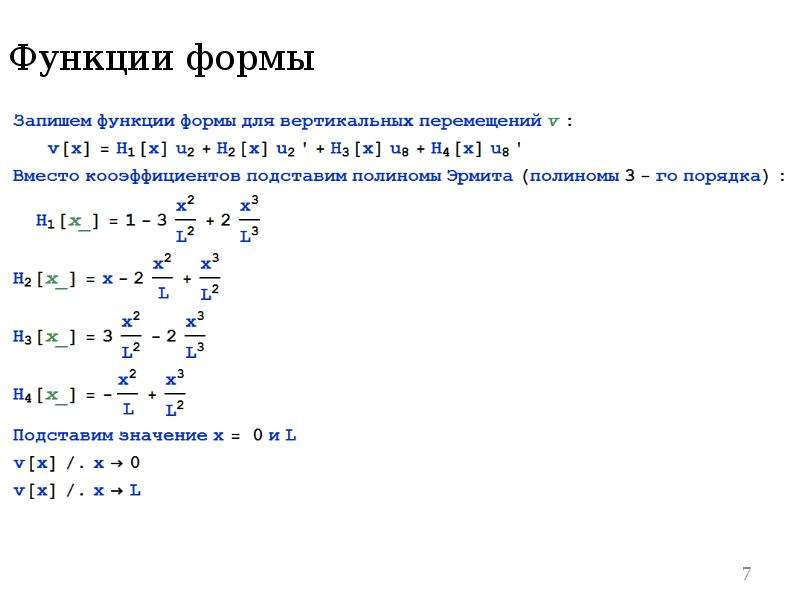

Слайд 7


Функции формы
Описание слайда:
Функции формы

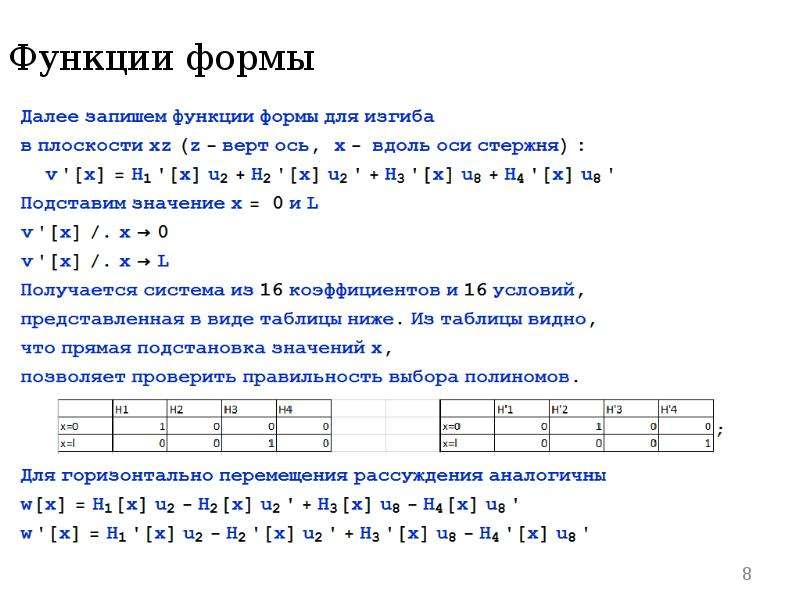

Слайд 8


Функции формы
Описание слайда:
Функции формы

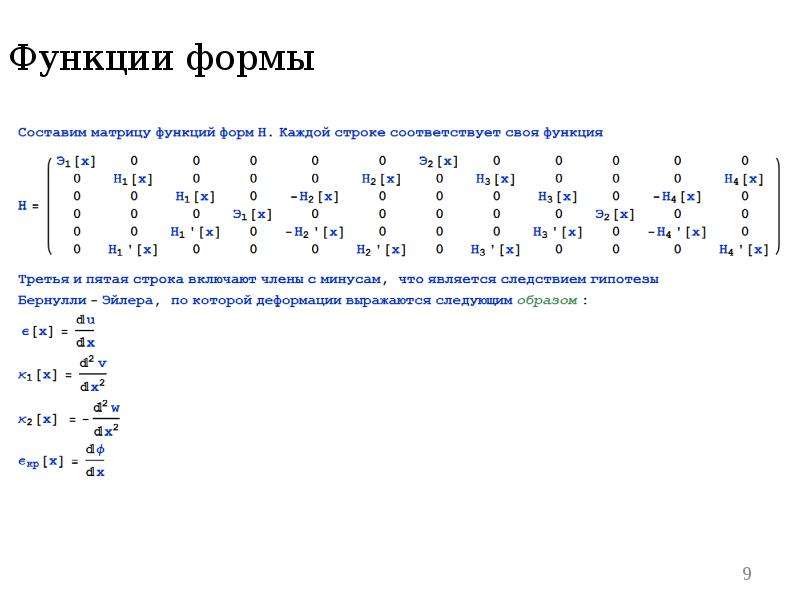

Слайд 9


Функции формы
Описание слайда:
Функции формы

Слайд 10


Функционал
Описание слайда:
Функционал

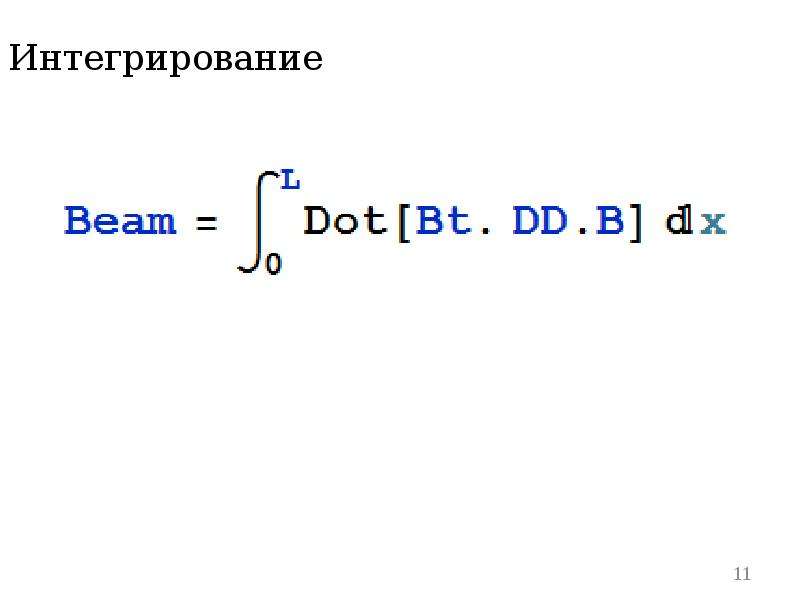

Слайд 11


Интегрирование
Описание слайда:
Интегрирование

Слайд 12


Матрица жесткости:
Описание слайда:
Матрица жесткости:

Слайд 13

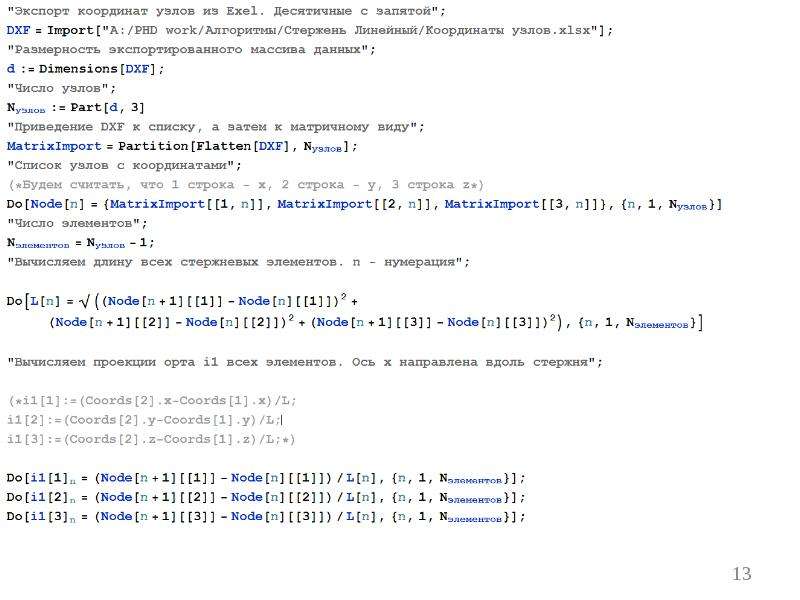

Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №13
Описание слайда:

Слайд 14

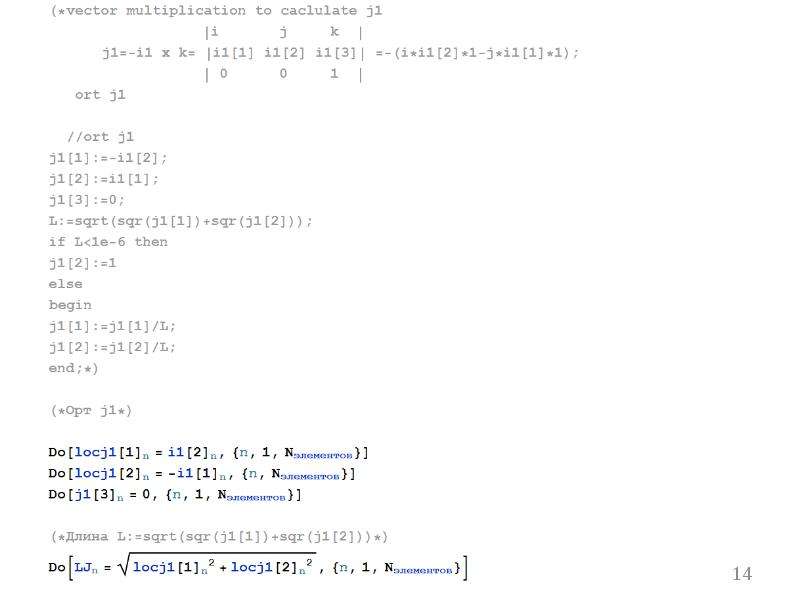

Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №14
Описание слайда:

Слайд 15

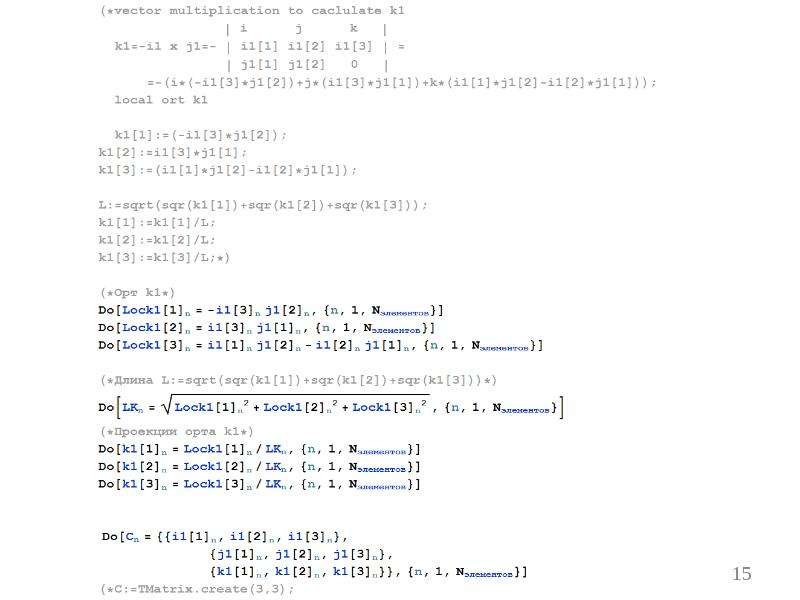

Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №15
Описание слайда:

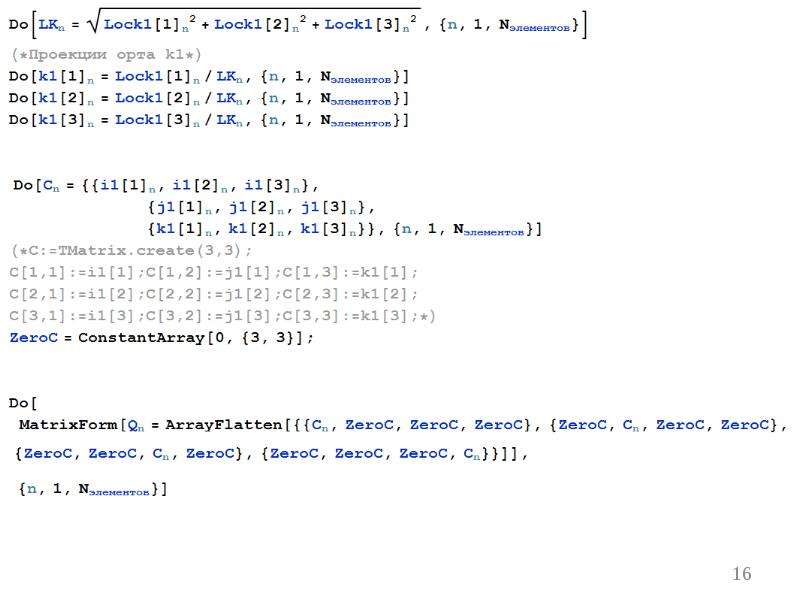

Слайд 16


Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №16
Описание слайда:

Слайд 17


Использование современных программных комплексов в расчете строительных конструкций. Получение матриц элементов, слайд №17
Описание слайда:
