Вы можете ознакомиться и скачать презентацию на тему Испытание ручных пожарных лестниц. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

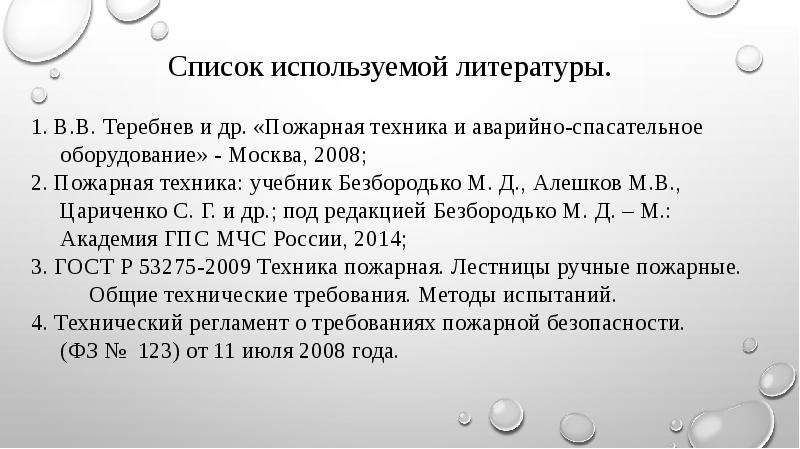

Список используемой литературы.

Слайд 4

Описание слайда:

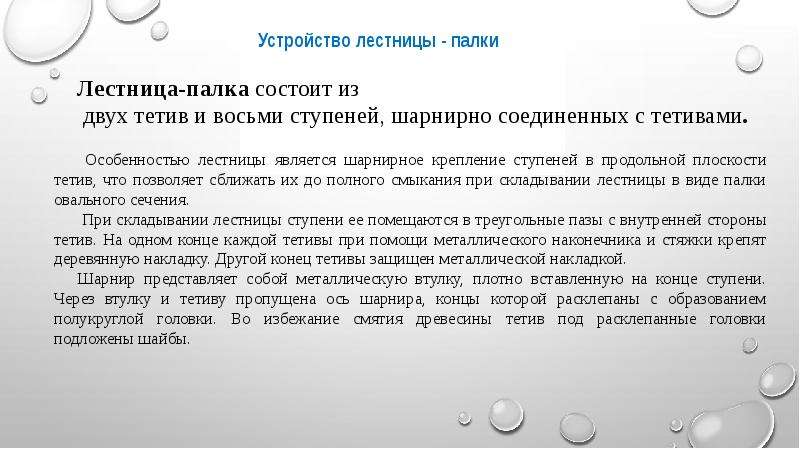

Устройство лестницы - палки Устройство лестницы - палки

Слайд 5

Описание слайда:

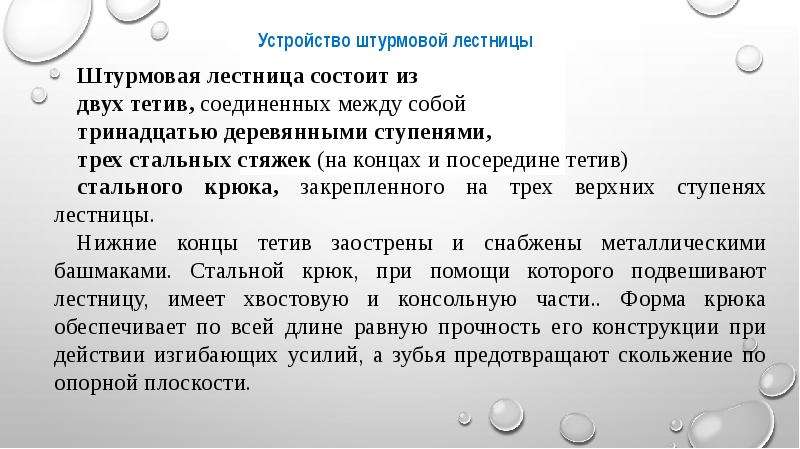

Устройство штурмовой лестницы Устройство штурмовой лестницы

Слайд 6

Описание слайда:

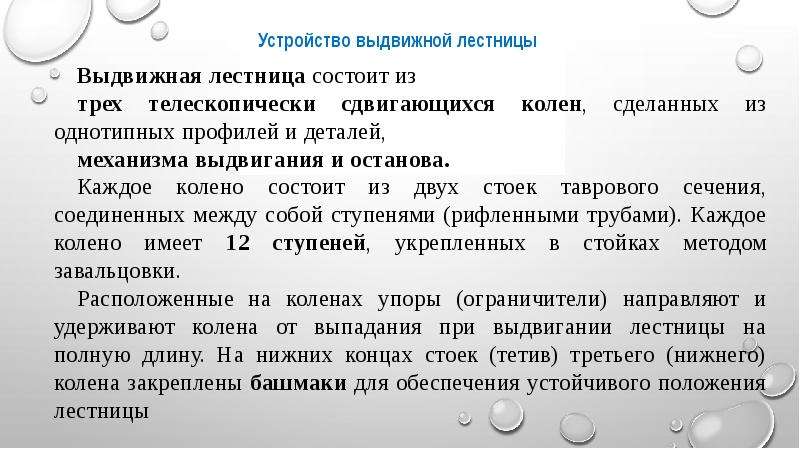

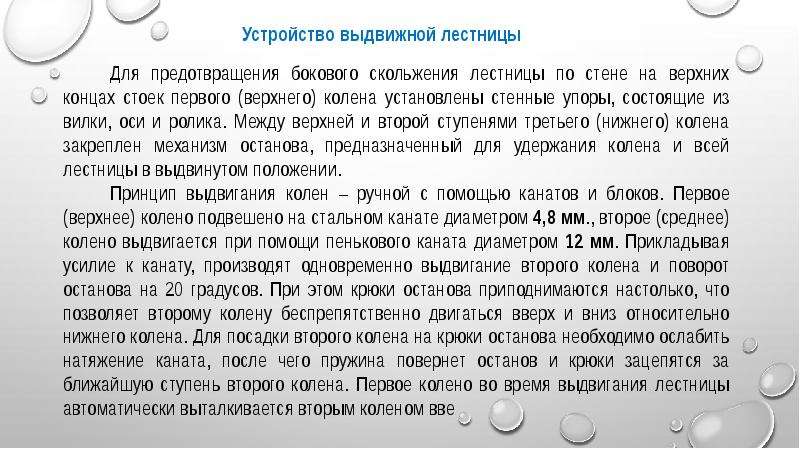

Устройство выдвижной лестницы Устройство выдвижной лестницы

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

СТАТИЧЕСКАЯ НАГРУЗКА: Внешнее воздействие, которое не вызывает ускорений деформируемых масс и сил инерции. СТАТИЧЕСКАЯ НАГРУЗКА: Внешнее воздействие, которое не вызывает ускорений деформируемых масс и сил инерции. ОСТАТОЧНАЯ ДЕФОРМАЦИЯ: Расстояние между контрольной точкой на испытываемом образце, находящемся в исходном состоянии, и этой же точкой на том же образце после снятия нагрузки. КОНТРОЛЬНАЯ ТОЧКА: Начало координат, образованное пересечением плоскости поверхности лестницы с осью действия нагрузки. БАЗОВАЯ ГОРИЗОНТАЛЬНАЯ ПОВЕРХНОСТЬ: Плоскость, относительно которой производятся замеры для определения остаточной деформации лестниц.

Слайд 9

Описание слайда:

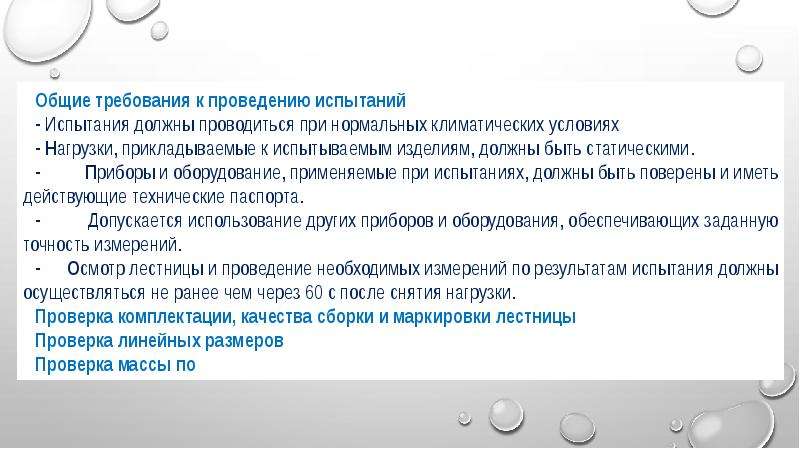

Общие требования к проведению испытаний Общие требования к проведению испытаний - Испытания должны проводиться при нормальных климатических условиях - Нагрузки, прикладываемые к испытываемым изделиям, должны быть статическими. - Приборы и оборудование, применяемые при испытаниях, должны быть поверены и иметь действующие технические паспорта. - Допускается использование других приборов и оборудования, обеспечивающих заданную точность измерений. - Осмотр лестницы и проведение необходимых измерений по результатам испытания должны осуществляться не ранее чем через 60 с после снятия нагрузки. Проверка комплектации, качества сборки и маркировки лестницы Проверка линейных размеров Проверка массы по

Слайд 10

Описание слайда:

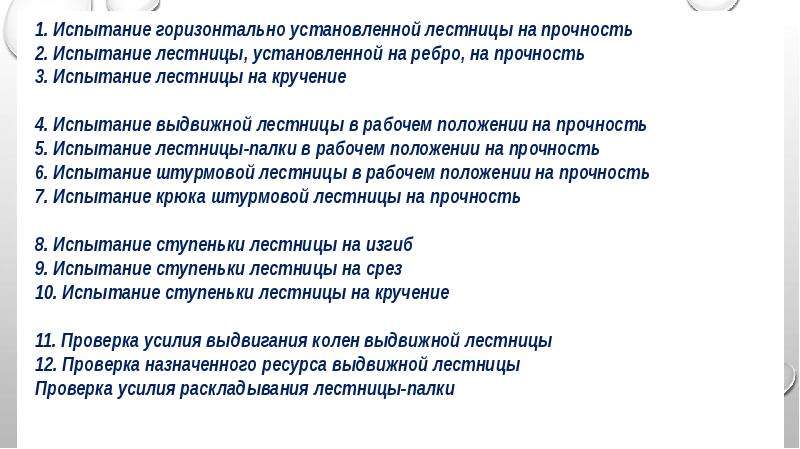

1. Испытание горизонтально установленной лестницы на прочность 1. Испытание горизонтально установленной лестницы на прочность 2. Испытание лестницы, установленной на ребро, на прочность 3. Испытание лестницы на кручение 4. Испытание выдвижной лестницы в рабочем положении на прочность 5. Испытание лестницы-палки в рабочем положении на прочность 6. Испытание штурмовой лестницы в рабочем положении на прочность 7. Испытание крюка штурмовой лестницы на прочность 8. Испытание ступеньки лестницы на изгиб 9. Испытание ступеньки лестницы на срез 10. Испытание ступеньки лестницы на кручение 11. Проверка усилия выдвигания колен выдвижной лестницы 12. Проверка назначенного ресурса выдвижной лестницы Проверка усилия раскладывания лестницы-палки

Слайд 11

Описание слайда:

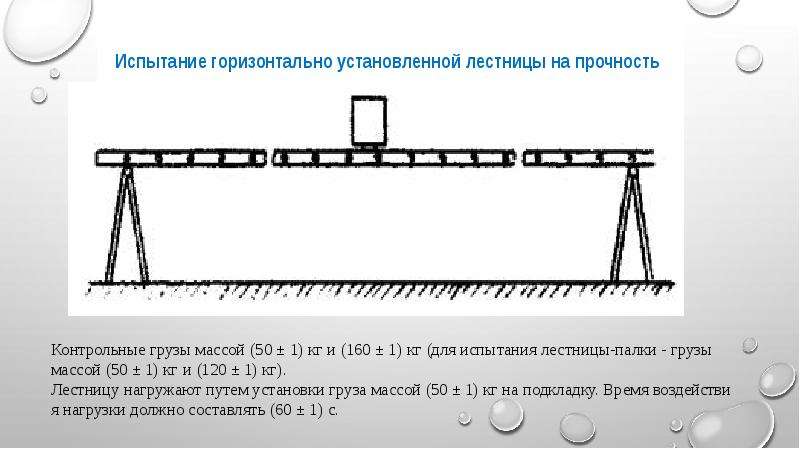

Испытание горизонтально установленной лестницы на прочность Испытание горизонтально установленной лестницы на прочность

Слайд 12

Описание слайда:

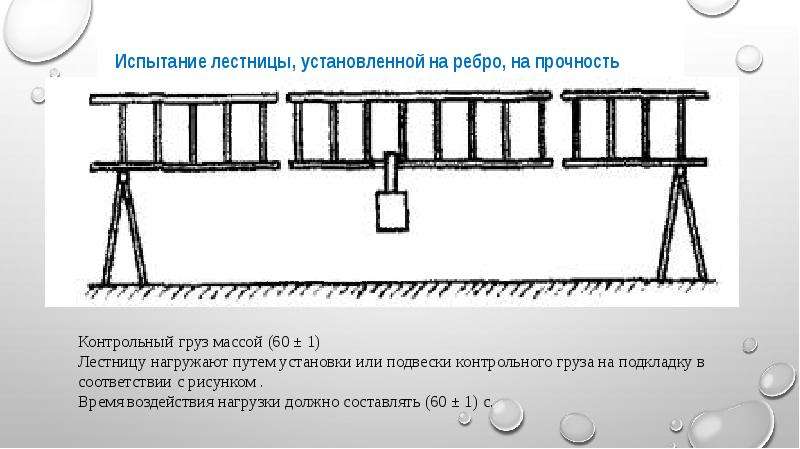

Испытание лестницы, установленной на ребро, на прочность Испытание лестницы, установленной на ребро, на прочность

Слайд 13

Описание слайда:

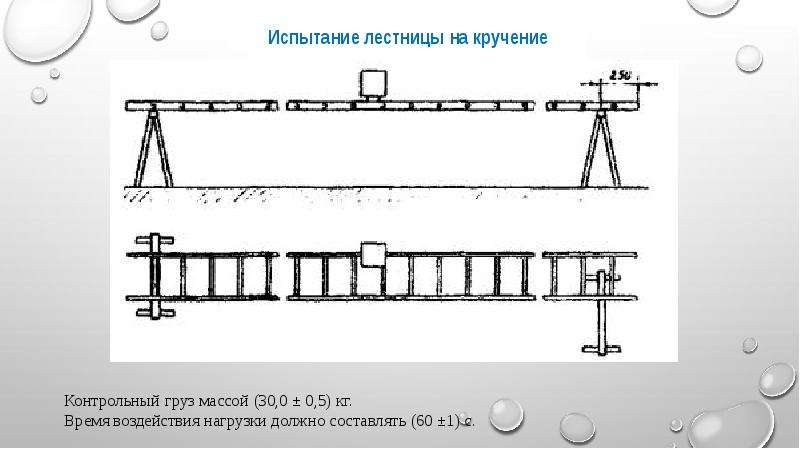

Испытание лестницы на кручение Испытание лестницы на кручение

Слайд 14

Описание слайда:

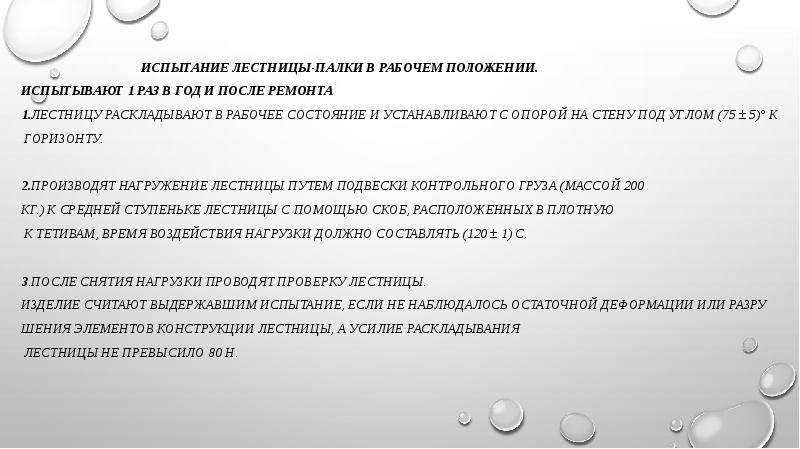

Испытание лестницы-палки в рабочем положении. Испытывают 1 раз в год и после ремонта 1.Лестницу раскладывают в рабочее состояние и устанавливают с опорой на стену под углом (75 ± 5)° к горизонту. 2.Производят нагружение лестницы путем подвески контрольного груза (массой 200 кг.) к средней ступеньке лестницы с помощью скоб, расположенных в плотную к тетивам, Время воздействия нагрузки должно составлять (120 ± 1) с. 3.После снятия нагрузки Проводят проверку лестницы. Изделие считают выдержавшим испытание, если не наблюдалось остаточной деформации или разрушения элементов конструкции лестницы, а усилие раскладывания лестницы не превысило 80 Н.
