Слайд 1

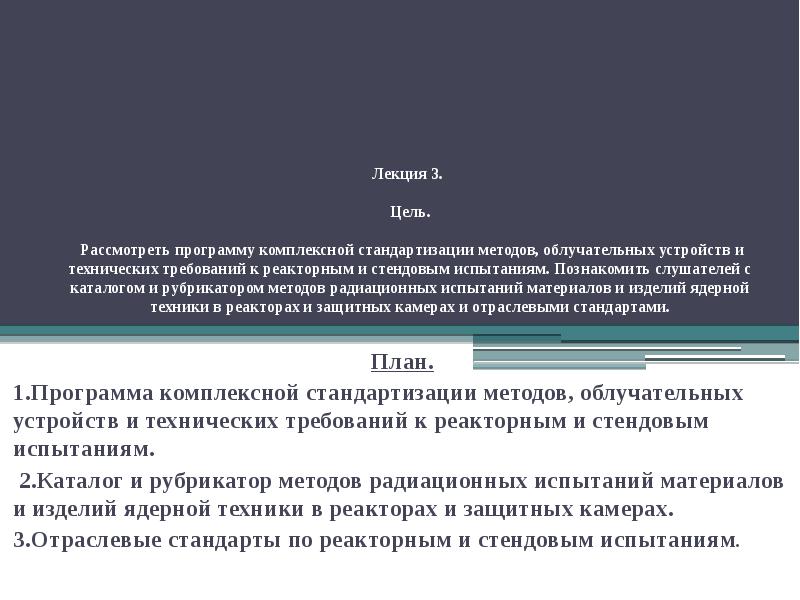

Лекция 3. Цель. Рассмотреть программу комплексной стандартизации методов, облучательных устройств и технических требований к реакторным и стендовым...
Описание слайда:
Лекция 3. Цель. Рассмотреть программу комплексной стандартизации методов, облучательных устройств и технических требований к реакторным и стендовым испытаниям. Познакомить слушателей с каталогом и рубрикатором методов радиационных испытаний материалов и изделий ядерной техники в реакторах и защитных камерах и отраслевыми стандартами. План. 1.Программа комплексной стандартизации методов, облучательных устройств и технических требований к реакторным и стендовым испытаниям. 2.Каталог и рубрикатор методов радиационных испытаний материалов и изделий ядерной техники в реакторах и защитных камерах. 3.Отраслевые стандарты по реакторным и стендовым испытаниям.

Слайд 2

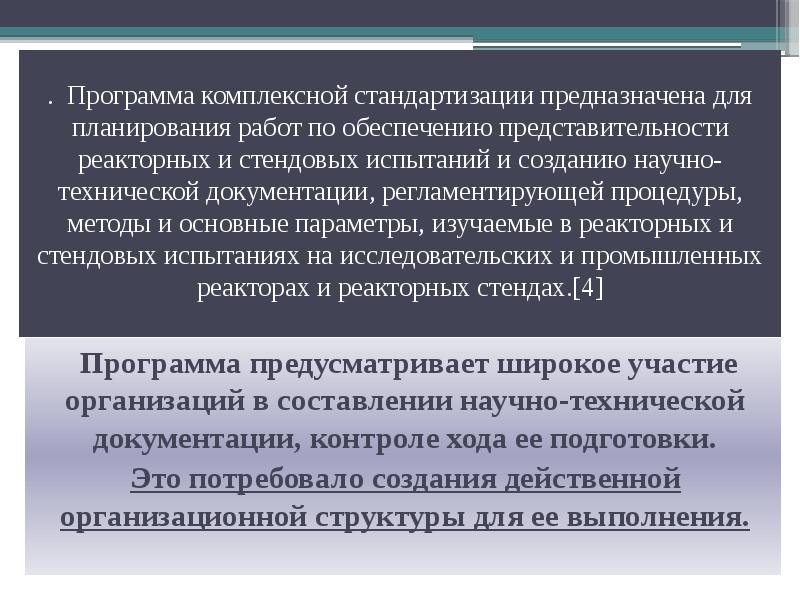

. Программа комплексной стандартизации предназначена для планирования работ по обеспечению представительности реакторных и стендовых испытаний и...
Описание слайда:
. Программа комплексной стандартизации предназначена для планирования работ по обеспечению представительности реакторных и стендовых испытаний и созданию научно-технической документации, регламентирующей процедуры, методы и основные параметры, изучаемые в реакторных и стендовых испытаниях на исследовательских и промышленных реакторах и реакторных стендах.[4] Программа предусматривает широкое участие организаций в составлении научно-технической документации, контроле хода ее подготовки. Это потребовало создания действенной организационной структуры для ее выполнения.

Слайд 3


Организационная структура для выполнения программы комплексной стандартизации.
Описание слайда:
Организационная структура для выполнения программы комплексной стандартизации.

Слайд 4

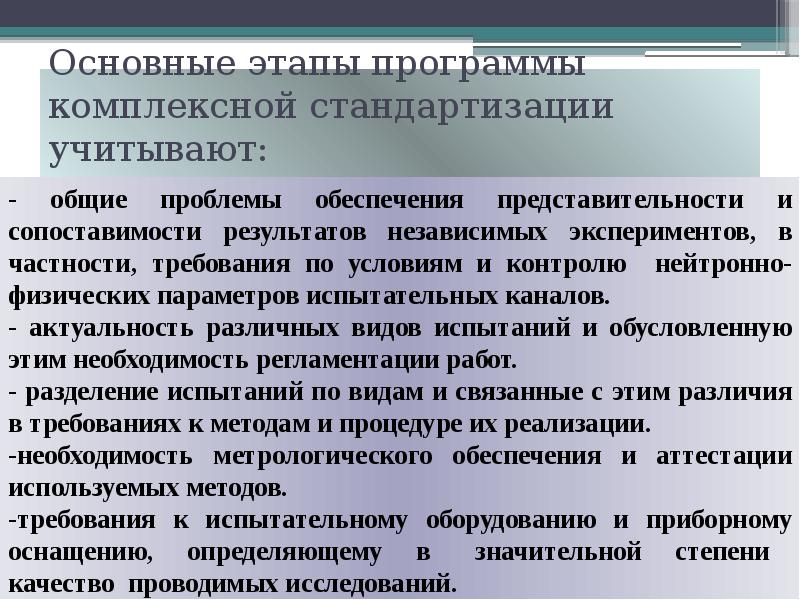

Основные этапы программы комплексной стандартизации учитывают:
Описание слайда:
Основные этапы программы комплексной стандартизации учитывают:

Слайд 5


Разделы программы комплексной стандартизации: I. Общие требования к терминологии, порядку проведения и порядку аттестации и стандартизации методик....
Описание слайда:
Разделы программы комплексной стандартизации: I. Общие требования к терминологии, порядку проведения и порядку аттестации и стандартизации методик. 2. Обеспечение представительности информации об условиях испытаний, измерении нейтронных потоков и аппаратуре для изме­рений энерговыделения в материалах и др. 3. Общие требования к пассивным испытаниям: испытания твэлов и ТВС, ампульные испытания, методы теплофизического расчета ампул и т.д. 4. Общие требования к активным испытаниям. В этом разделе имеется несколько пунктов: 4.1. Механические испытания. Методы механических испытаний конструкционных материалов. Машины и установки для испытания конструкционных материалов. Испытания оболочек твэлов и каналов реакторов под внутренним и внешним давлением. Методы испытания топлива при сжатии и др. 4.2. Теплофизические испытания. Коэффициенты теплопроводности ядерного топлива и термическое сопротивление между сердечником и оболочкой. Выход газов-продуктов деления (ГПД) под оболочку. Характеристики фрикционного взаимодействия топлива и оболочки и др. 5. Электрофизические испытания. Электропроводность и электросопротивление. Радиационная стойкость пьезокерамики. Электрические разъемы и др. 6.Общие требования к первичным преобразователям. Рассматриваются: детекторы прямой зарядки, термоэлектрические преобра­зователи, преобразователи линейных и угловых перемещений, первичные преобразователи для определения давления в твэлах.

Слайд 6

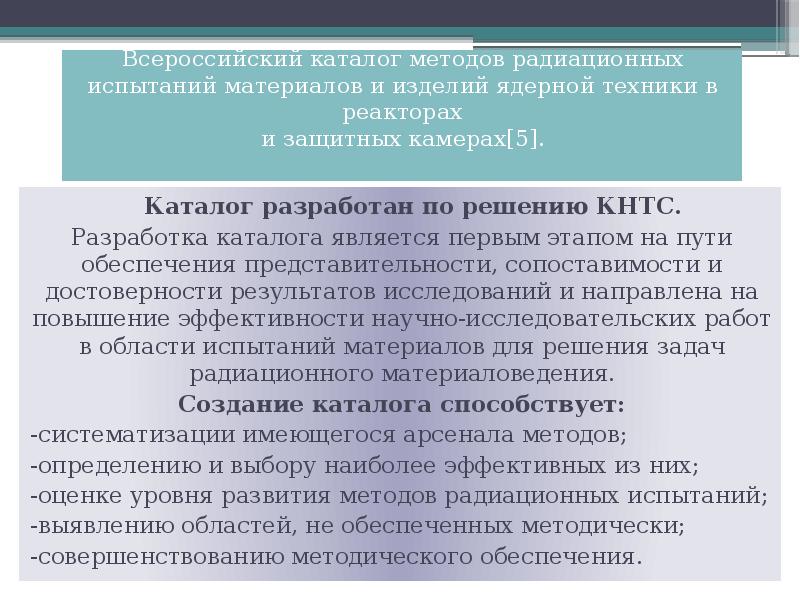

Всероссийский каталог методов радиационных испытаний материалов и изделий ядерной техники в реакторах и защитных камерах[5]. Каталог разработан по...
Описание слайда:
Всероссийский каталог методов радиационных испытаний материалов и изделий ядерной техники в реакторах и защитных камерах[5]. Каталог разработан по решению КНТС. Разработка каталога является первым этапом на пути обеспечения представительности, сопоставимости и достоверности результатов исследований и направлена на повышение эффективности научно-исследовательских работ в области испытаний материалов для решения задач радиационного материаловедения. Создание каталога способствует: -систематизации имеющегося арсенала методов; -определению и выбору наиболее эффективных из них; -оценке уровня развития методов радиационных испытаний; -выявлению областей, не обеспеченных методически; -совершенствованию методического обеспечения.

Слайд 7

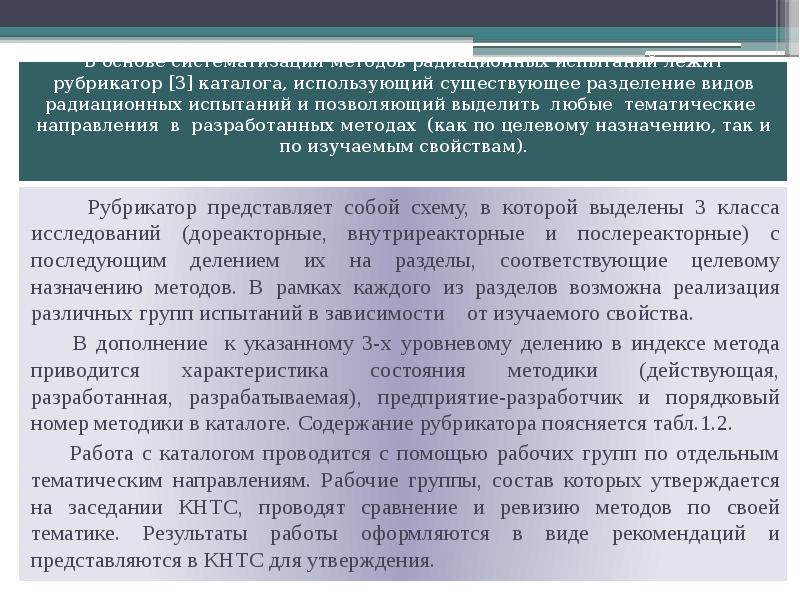

В основе систематизации методов радиационных испытаний лежит рубрикатор [3] каталога, использующий существующее разделение видов радиационных...
Описание слайда:
В основе систематизации методов радиационных испытаний лежит рубрикатор [3] каталога, использующий существующее разделение видов радиационных испытаний и позволяющий выделить любые тематические направления в разработанных методах (как по целевому назначению, так и по изучаемым свойствам). Рубрикатор представляет собой схему, в которой выделены 3 класса исследований (дореакторные, внутриреакторные и послереакторные) с последующим делением их на разделы, соответствующие целевому назначению методов. В рамках каждого из разделов возможна реализация различных групп испытаний в зависимости от изучаемого свойства. В дополнение к указанному 3-х уровневому делению в индек­се метода приводится характеристика состояния методики (действующая, разработанная, разрабатываемая), предприятие-разработчик и порядковый номер методики в каталоге. Содержание рубрикатора поясняется табл.1.2. Работа с каталогом проводится с помощью рабочих групп по отдельным тематическим направлениям. Рабочие группы, состав ко­торых утверждается на заседании КНТС, проводят сравнение и ревизию методов по своей тематике. Результаты работы оформляются в виде рекомендаций и представляются в КНТС для утверждения.

Слайд 8


Программа комплексной стандартизации методов, облучательных устройств и технических требований к реакторным и стендовым испытан, слайд №8
Описание слайда:

Слайд 9

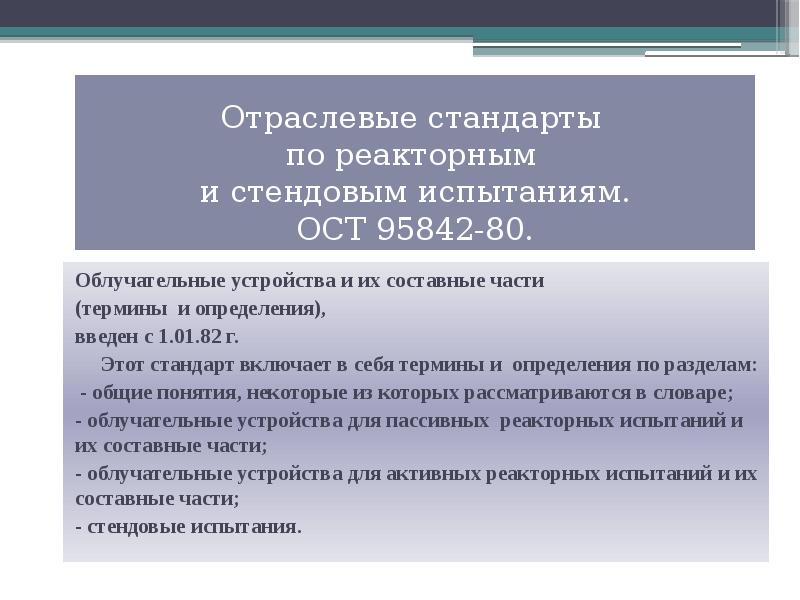

Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ 95842-80. Облучательные устройства и их составные части (термины и определения),...
Описание слайда:
Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ 95842-80. Облучательные устройства и их составные части (термины и определения), введен с 1.01.82 г. Этот стандарт включает в себя термины и определения по разделам: - общие понятия, некоторые из которых рассматриваются в словаре; - облучательные устройства для пассивных реакторных испытаний и их составные части; - облучательные устройства для активных реакторных испытаний и их составные части; - стендовые испытания.

Слайд 10


Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ 95879-81. Порядок проведения реакторных и стендовых испытаний (основные положения),...
Описание слайда:
Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ 95879-81. Порядок проведения реакторных и стендовых испытаний (основные положения), введен с 1.09.82 г., в дополне­ние и развитие ОСТ 9518-72. Стандарт распространяется на образцы для испытаний, пред­назначенные для изучения влияния реакторного излучения на конструкционные материалы, топливные и поглощающие композиции, опытные и макетные твэлы и мишени с трансурановыми элементами в исследовательских и экспериментальных реакторах, а также на реакторных испытательных стендах при выполнении опытно-конструкторских и научно-исследовательских работ. Стандарт устанавливает порядок проведения реакторных и стендовых испытаний, комплектность и порядок оформления докумен­тации на каждом этапе проводимых работ, он разработан в разви­тие и дополнение ОСТ 9518-72. ОСТ содержит: общие положения, порядок проведения реакторных и стендовых испытаний, а также приложения (паспорт на облучательное устройство, акт готовности, техническое задание на проведение испытаний, паспорт на образцы).

Слайд 11

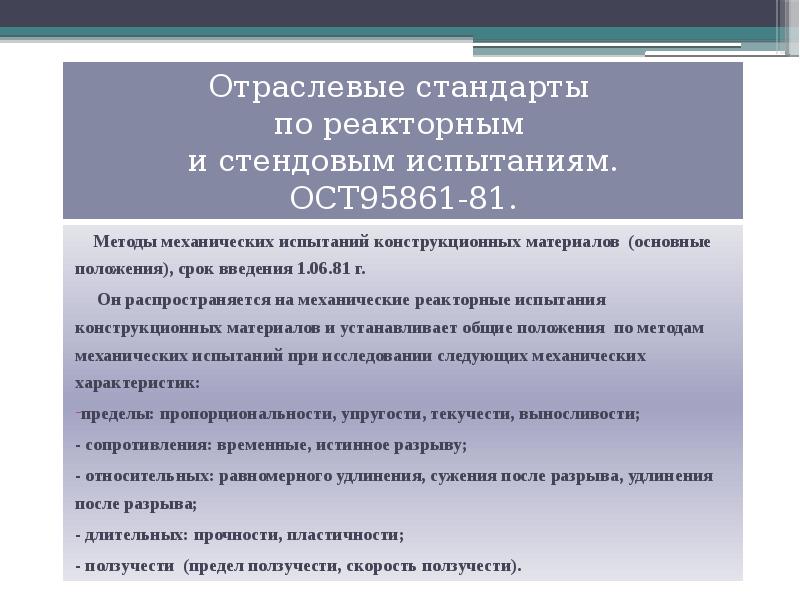

Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ95861-81. Методы механических испытаний конструкционных материалов (основные...
Описание слайда:
Отраслевые стандарты по реакторным и стендовым испытаниям. ОСТ95861-81. Методы механических испытаний конструкционных материалов (основные положения), срок введения 1.06.81 г. Он распространяется на механические реакторные испытания конструкционных материалов и устанавливает общие положения по методам механических испытаний при исследовании следующих механических характеристик: пределы: пропорциональности, упругости, текучести, выносливости; - сопротивления: временные, истинное разрыву; - относительных: равномерного удлинения, сужения после разрыва, удлинения после разрыва; - длительных: прочности, пластичности; - ползучести (предел ползучести, скорость ползучести).
