Исследование оптических волноводов с цилиндрической симметрией

Нажмите для полного просмотра!

Исследование оптических волноводов с цилиндрической симметрией, слайд №2

Исследование оптических волноводов с цилиндрической симметрией, слайд №3

Исследование оптических волноводов с цилиндрической симметрией, слайд №4

Исследование оптических волноводов с цилиндрической симметрией, слайд №5

Исследование оптических волноводов с цилиндрической симметрией, слайд №6

Исследование оптических волноводов с цилиндрической симметрией, слайд №7

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Исследование оптических волноводов с цилиндрической симметрией. Доклад-сообщение содержит 7 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

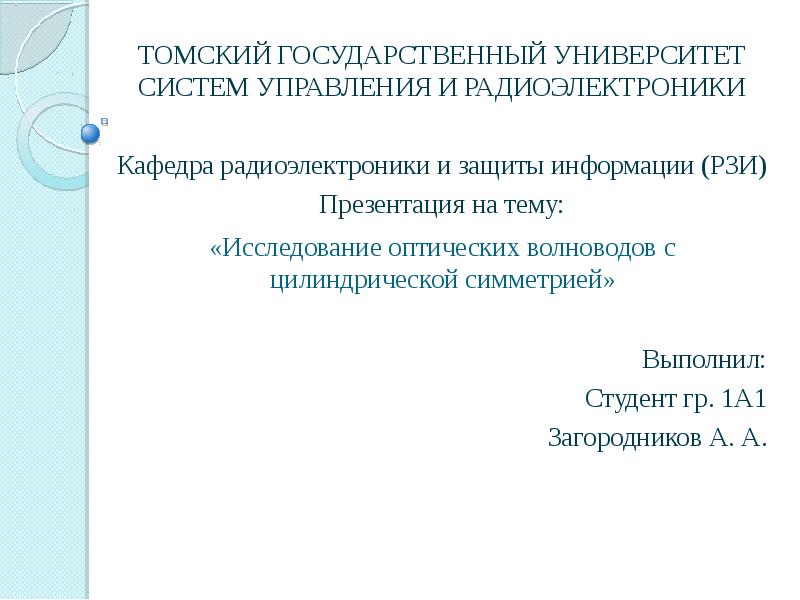

«Исследование оптических волноводов с цилиндрической симметрией» ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ Кафедра радиоэлектроники и защиты информации (РЗИ) Презентация на тему: Выполнил: Студент гр. 1А1 Загородников А. А.

Слайд 2

Описание слайда:

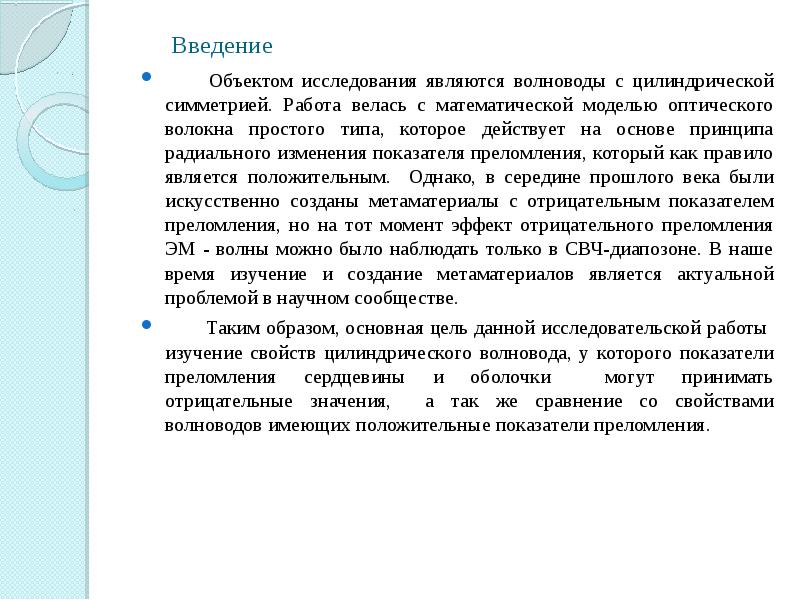

Введение Объектом исследования являются волноводы с цилиндрической симметрией. Работа велась с математической моделью оптического волокна простого типа, которое действует на основе принципа радиального изменения показателя преломления, который как правило является положительным. Однако, в середине прошлого века были искусственно созданы метаматериалы с отрицательным показателем преломления, но на тот момент эффект отрицательного преломления ЭМ - волны можно было наблюдать только в СВЧ-диапозоне. В наше время изучение и создание метаматериалов является актуальной проблемой в научном сообществе. Таким образом, основная цель данной исследовательской работы изучение свойств цилиндрического волновода, у которого показатели преломления сердцевины и оболочки могут принимать отрицательные значения, а так же сравнение со свойствами волноводов имеющих положительные показатели преломления.

Слайд 3

Описание слайда:

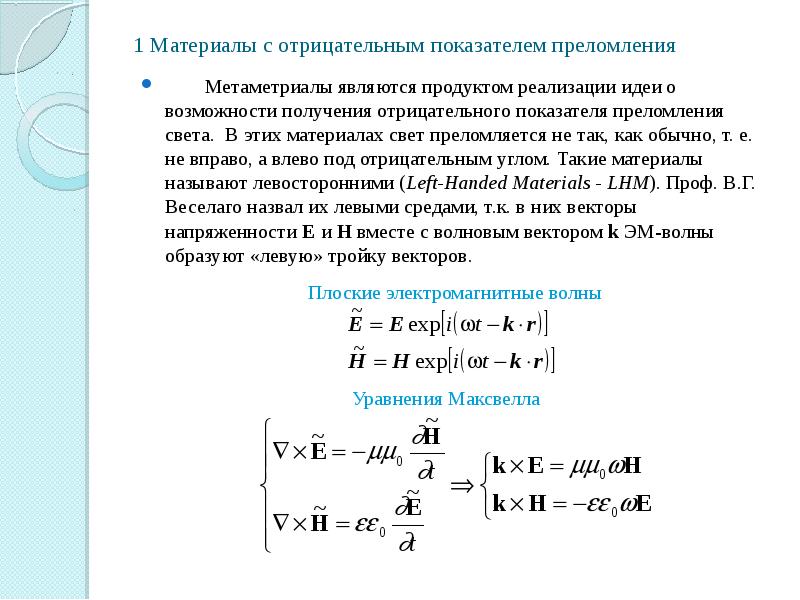

1 Материалы с отрицательным показателем преломления Метаметриалы являются продуктом реализации идеи о возможности получения отрицательного показателя преломления света. В этих материалах свет преломляется не так, как обычно, т. е. не вправо, а влево под отрицательным углом. Такие материалы называют левосторонними (Left-Handed Materials - LHM). Проф. В.Г. Веселаго назвал их левыми средами, т.к. в них векторы напряженности E и Н вместе с волновым вектором k ЭМ-волны образуют «левую» тройку векторов.

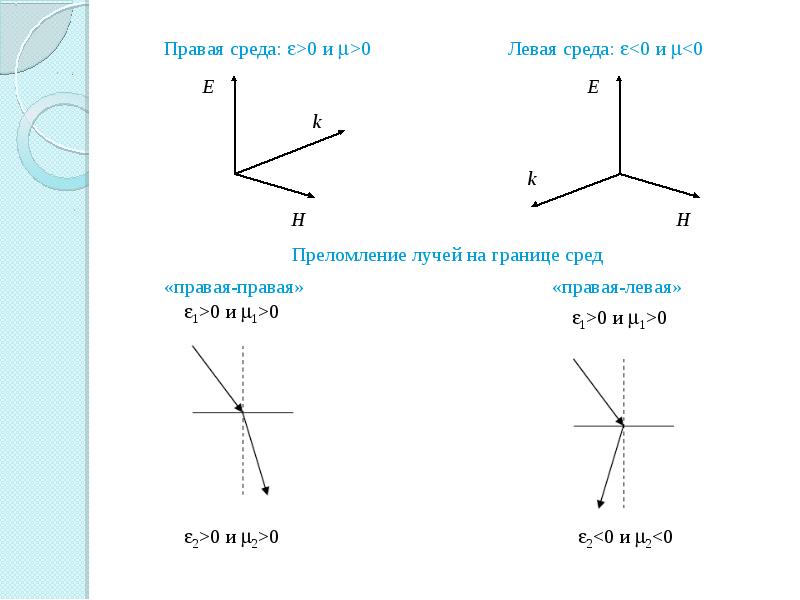

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

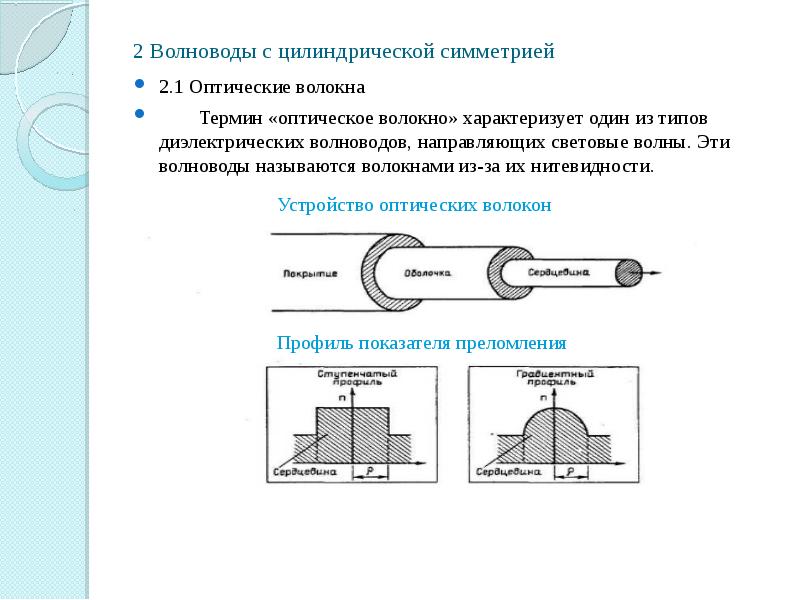

2 Волноводы с цилиндрической симметрией 2.1 Оптические волокна Термин «оптическое волокно» характеризует один из типов диэлектрических волноводов, направляющих световые волны. Эти волноводы называются волокнами из-за их нитевидности.

Слайд 6

Описание слайда:

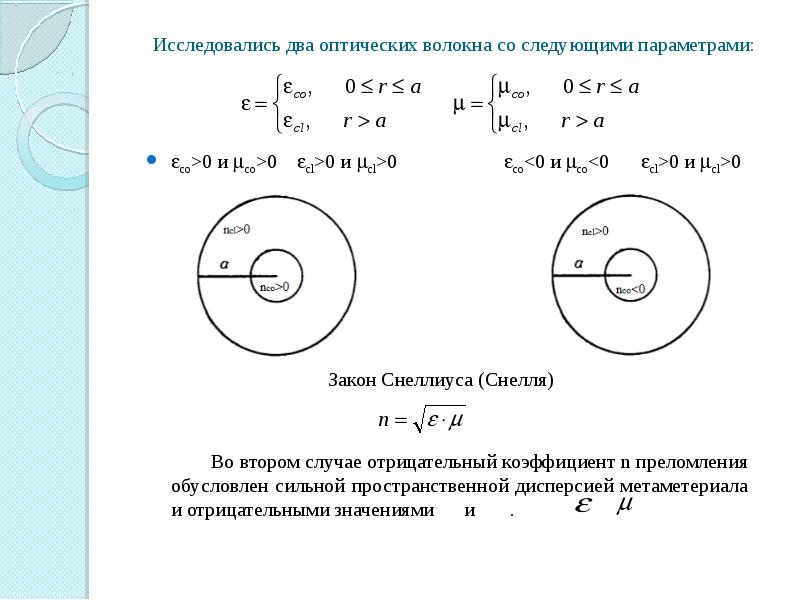

Исследовались два оптических волокна со следующими параметрами: co>0 и co>0

Слайд 7

Описание слайда:

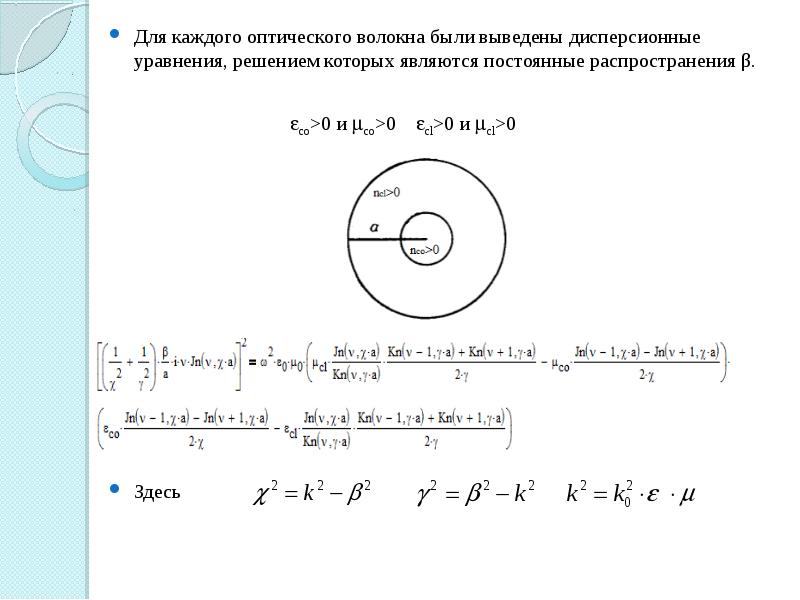

Для каждого оптического волокна были выведены дисперсионные уравнения, решением которых являются постоянные распространения β. Для каждого оптического волокна были выведены дисперсионные уравнения, решением которых являются постоянные распространения β. Здесь
