Слайд 1

Описание слайда:

Санкт-Петербургский Государственный Университет Кафедра химической термодинамики и кинетики КУРСОВАЯ РАБОТА ПО ФИЗИЧЕСКОЙ ХИМИИ Исследование растворимости в системе уксусная кислота – этиловый спирт – этилацетат – вода методом изотермического титрования при 60˚C СтудентаII курса I группы Вагнер Екатерины Алексеевны Научный руководитель: аспирант 2-го года обучения Голикова Александра Дмитриевна Преподаватель: к.х.н., старший преподаватель Соловьева Елена Викторовна

Слайд 2

Описание слайда:

Основные задачи курсовой работы анализ литературных данных очистка веществ на ректификационных колоннах экспериментальное исследование растворимости жидких фаз в двух тройных системах: этиловый спирт – этилацетат – вода и уксусная кислота – этилацетат – вода при 60˚С экспериментальное исследование растворимости жидких фаз в четверной системе уксусная кислота – этиловый спирт – этилацетат – вода при 60˚С обсуждение результатов исследования

Слайд 3

Описание слайда:

Выбор объекта экспериментального исследования Список основных публикаций кафедры химической термодинамики и кинетики, касающихся анализа растворимости, фазового и химического равновесия в гетерогенных системах: Toikka M., Toikka A. Peculiarities of phase diagrams of reactive liquid–liquid systems // Pure Appl. Chem. 2012. Vol. 85, № 1. А. М. Тойкка и др. Фазовое и химическое равновесие в мультикомпонентных флюидных системах с химической реакцией // Успехи химии 84 (4). с. 378 – 392. 2015. Toikka A., Toikka M. Solubility and critical phenomena in reactive liquid–liquid systems // Pure Appl. Chem. 2009. Vol. 81, № 9. Toikka A., Toikka M., Trofimova M. Solubility, liquid-liquid equilibrium and critical states for the quaternary system acetic acid–ethanol–ethyl acetate–water at 293K // Fluid Phase Equilibria. 2011. Toikka M. et al. Solubility, liquid-liquid equilibrium and critical states for the quaternary system acetic acid–ethanol–ethyl acetate–water at 303.15K and 313.15K // Fluid Phase Equilibria. 2014.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Метод ректификации

Слайд 7

Описание слайда:

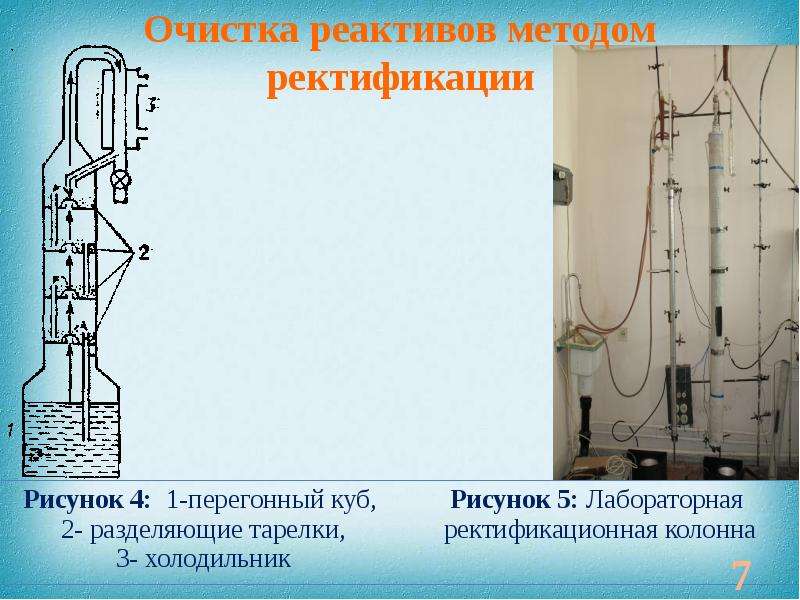

Очистка реактивов методом ректификации

Слайд 8

Описание слайда:

Контроль чистоты реактивов

Слайд 9

Описание слайда:

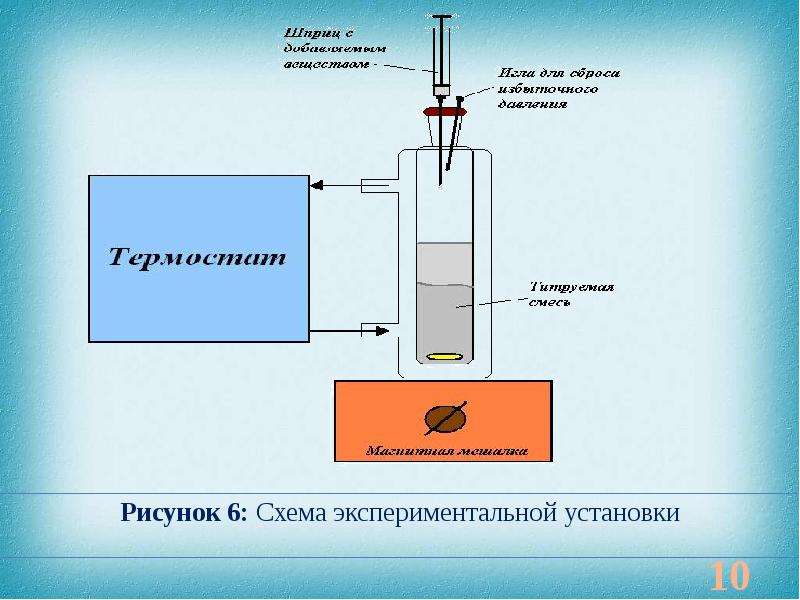

Метод изотермического титрования

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Особенности построения треугольных диаграмм

Слайд 13

Описание слайда:

Треугольные диаграммы для тройных систем

Слайд 14

Описание слайда:

Треугольные диаграммы для четверной системы

Слайд 15

Описание слайда:

Выбор сечений для четверной системы

Слайд 16

Описание слайда:

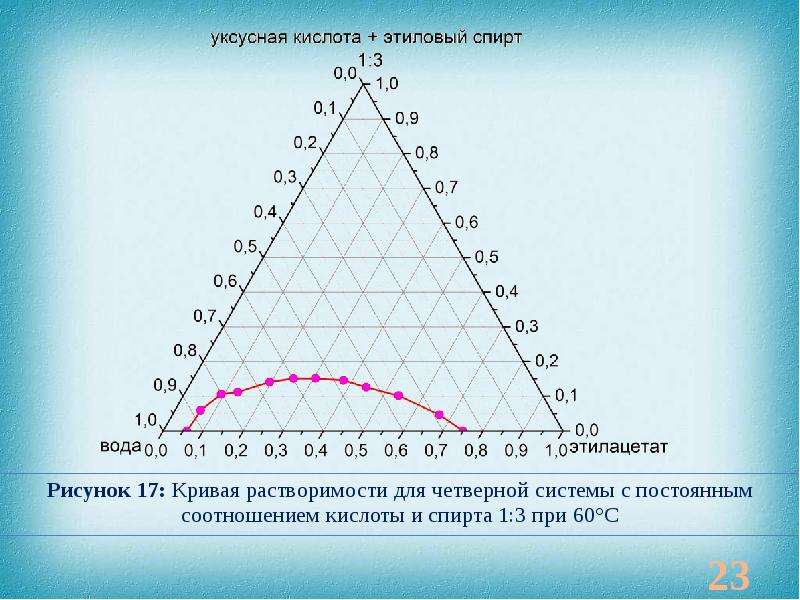

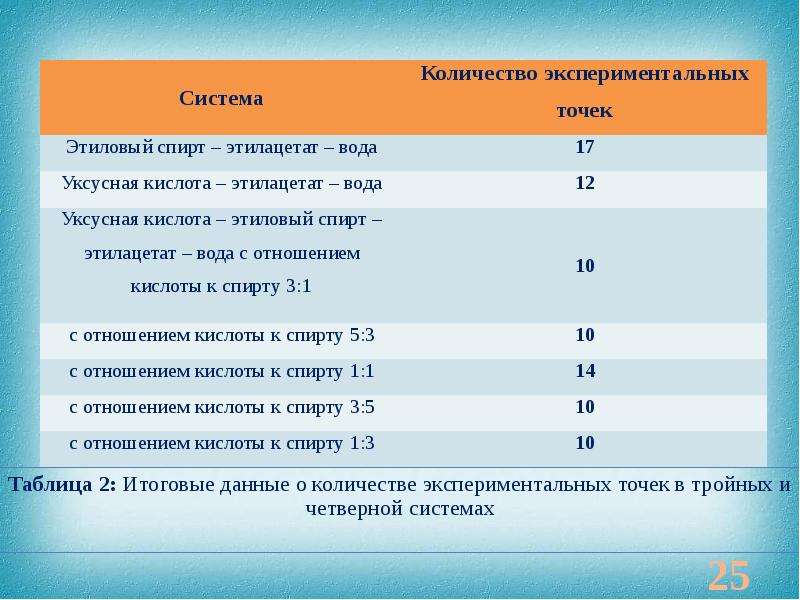

Экспериментальные данные

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

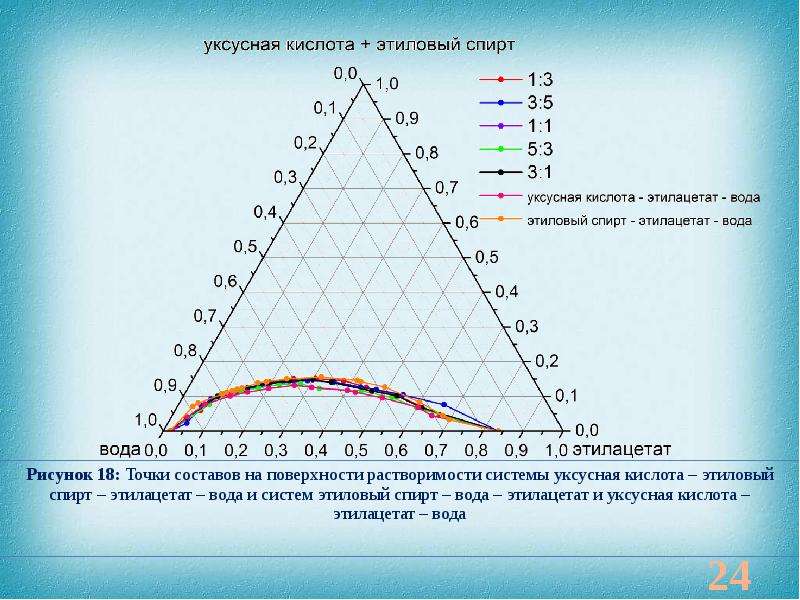

Обсуждение экспериментальных данных

Слайд 27

Описание слайда:

О форме бинодальной поверхности в системе уксусная кислота – этиловый спирт – этилацетат – вода при 60°С

Слайд 28

Описание слайда:

фильм

Слайд 29

Описание слайда:

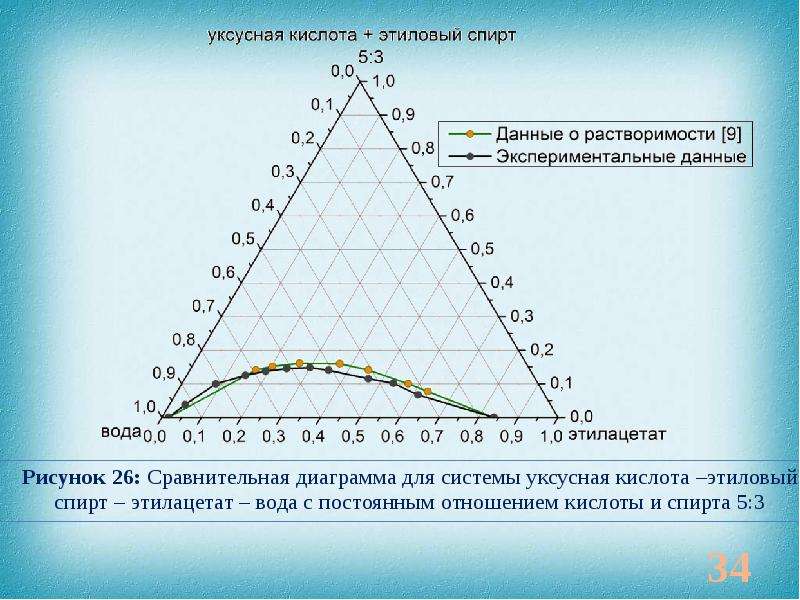

Сравнительный анализ

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Выводы Освоена методика очистки веществ на ректификационных колоннах в лабораторных условиях Экспериментальные данные о растворимости жидких фаз в тройной системе уксусная кислота – этилацетат – вода при 60°С были получены методом изотермического титрования и представлены на треугольной диаграмме (треугольник Гиббса – Розебома) Экспериментальные данные о растворимости жидких фаз в тройной системе этиловый спирт – этилацетат – вода при 60°С были получены методом изотермического титрования и представлены на треугольной диаграмме Подробно изучена растворимость жидких фаз в четверной системе уксусная кислота – этиловый спирт – этилацетат – вода с постоянным соотношением кислоты и спирта в них при 60°С методом изотермического титрования Построены кривые растворимости для тройных систем уксусная кислота – этилацетат – вода и этиловый спирт – этилацетат – вода, а также кривые растворимости для всех сечений (5 сечений) четырехкомпонентной системы, которые представлены на треугольниках Гиббса – Розебома Представлена поверхность растворимости в концентрационном тетраэдре, состоящая их пяти сечений четырехкомпонентной системы и двух трехкомпонентной системы. Проведен сравнительный анализ данных о растворимости при разных температурах, который показал, что область расслаивания раствора с ростом температуры уменьшается (кривая растворимости сжимается к оси Х на диаграммах)
