Слайд 1

Описание слайда:

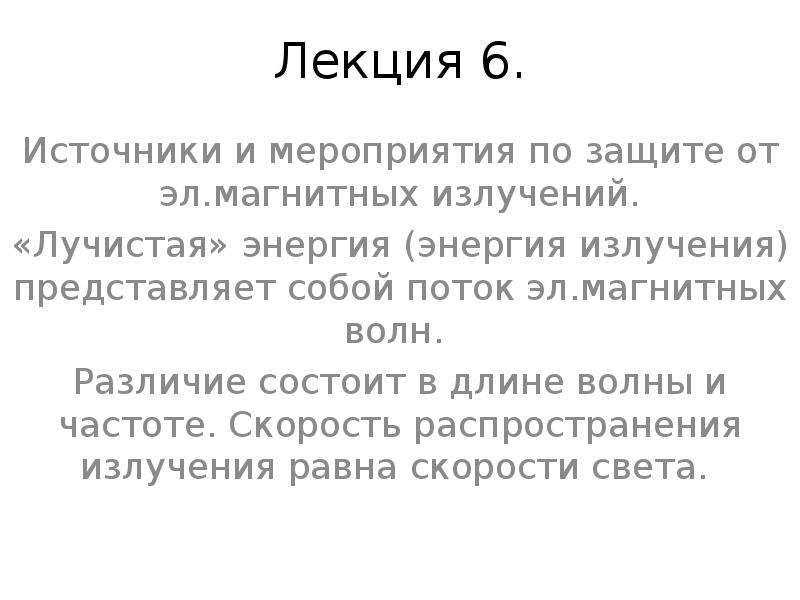

Лекция 6. Источники и мероприятия по защите от эл.магнитных излучений. «Лучистая» энергия (энергия излучения) представляет собой поток эл.магнитных волн. Различие состоит в длине волны и частоте. Скорость распространения излучения равна скорости света.

Слайд 2

Описание слайда:

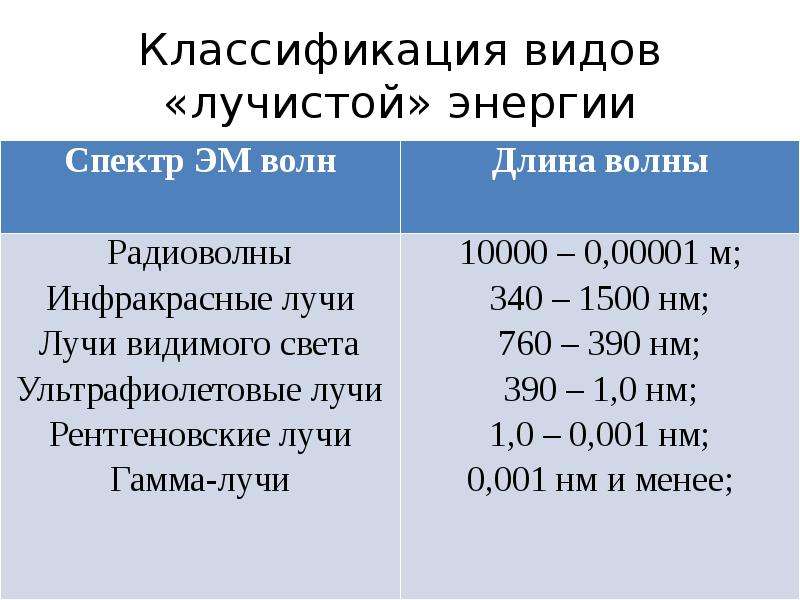

Классификация видов «лучистой» энергии

Слайд 3

Описание слайда:

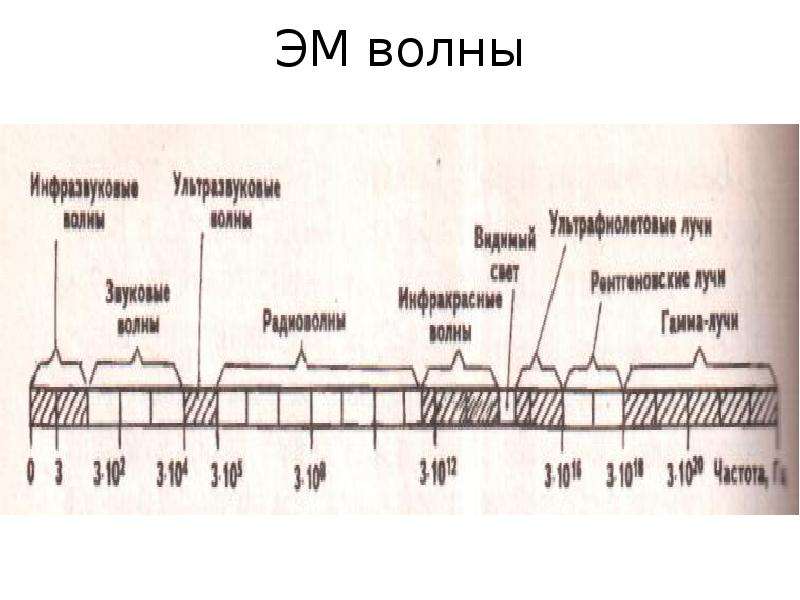

ЭМ волны

Слайд 4

Описание слайда:

Источники ЭМ излучений 1. Установки промышленной электроники нагрев – металлов (пайка, ковка, закалка); - неметаллов (сушка, спекание, склеивание); 2. Генераторы ультра - и сверхвысоких частот. Человек, обслуживающий установки данного типа, подвергается облучению, поглощает часть эл.магнитной энергии.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

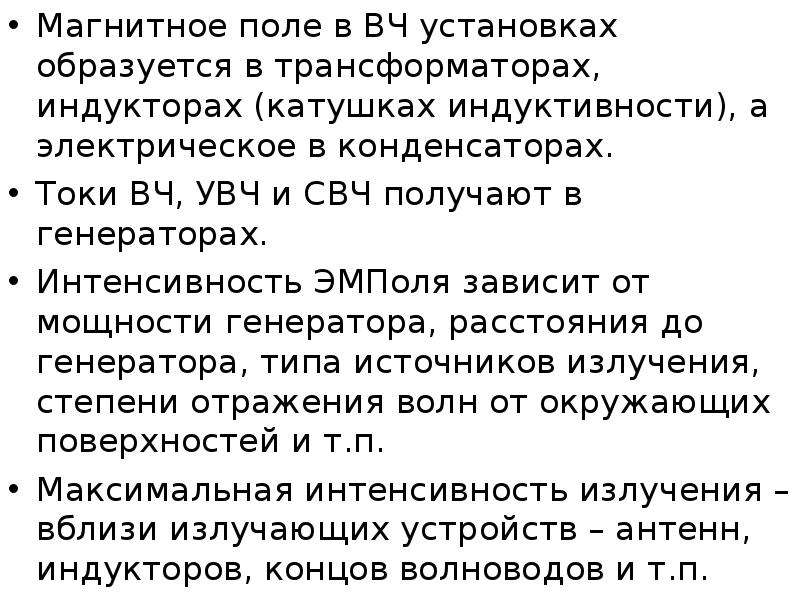

Магнитное поле в ВЧ установках образуется в трансформаторах, индукторах (катушках индуктивности), а электрическое в конденсаторах. Токи ВЧ, УВЧ и СВЧ получают в генераторах. Интенсивность ЭМПоля зависит от мощности генератора, расстояния до генератора, типа источников излучения, степени отражения волн от окружающих поверхностей и т.п. Максимальная интенсивность излучения – вблизи излучающих устройств – антенн, индукторов, концов волноводов и т.п.

Слайд 7

Описание слайда:

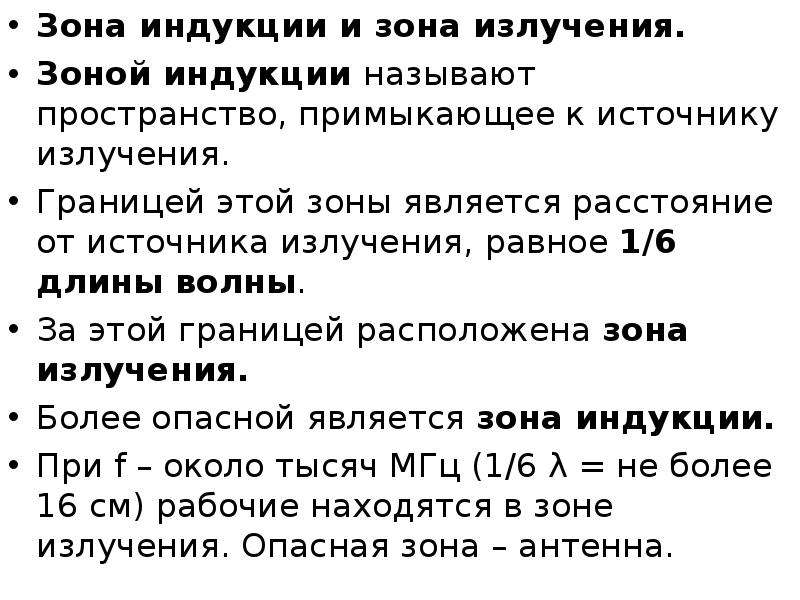

Зона индукции и зона излучения. Зоной индукции называют пространство, примыкающее к источнику излучения. Границей этой зоны является расстояние от источника излучения, равное 1/6 длины волны. За этой границей расположена зона излучения. Более опасной является зона индукции. При f – около тысяч МГц (1/6 λ = не более 16 см) рабочие находятся в зоне излучения. Опасная зона – антенна.

Слайд 8

Описание слайда:

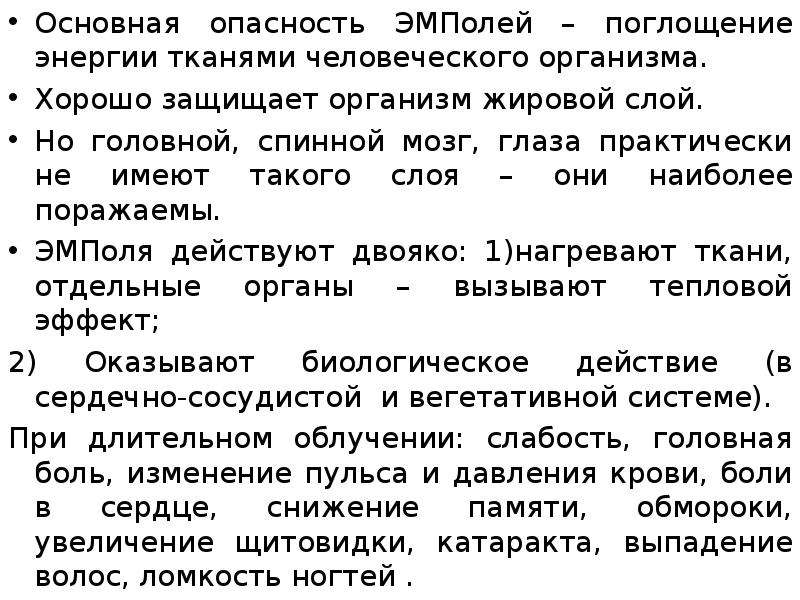

Основная опасность ЭМПолей – поглощение энергии тканями человеческого организма. Хорошо защищает организм жировой слой. Но головной, спинной мозг, глаза практически не имеют такого слоя – они наиболее поражаемы. ЭМПоля действуют двояко: 1)нагревают ткани, отдельные органы – вызывают тепловой эффект; 2) Оказывают биологическое действие (в сердечно-сосудистой и вегетативной системе). При длительном облучении: слабость, головная боль, изменение пульса и давления крови, боли в сердце, снижение памяти, обмороки, увеличение щитовидки, катаракта, выпадение волос, ломкость ногтей .

Слайд 9

Описание слайда:

Нормирование электромагнитных излучений проводится в соответствии с «Санитарными нормами и правилами при работе с источниками электромагнитных полей высоких, ультравысоких и сверхвысоких частот». Напряженность ЭМП радиочастот на рабочих местах не должна превышать по электрической составляющей 20 В/м в диапазоне частот 100 кГц...30 МГц и 5 В/м при / = 30...300 МГц; по магнитной составляющей предельная напряженность Нпред = 5 А/м при f = 100 кГц...1,5 МГц.

Слайд 10

Описание слайда:

В диапазоне СВЧ /= 300...300000 МГц допустимая плотность потока мощности (ППМД0П) при времени облучения (τ облуч) в течение всего рабочего дня составляет 10 мкВт/см2, при τ облуч, равном 2 ч,- 100 мкВт/см2 и при τ облуч, равном 15...20 мин, - 1000 мкВт/см2 (при обязательном использовании защитных очков!). В остальное рабочее время интенсивность облучения не должна превышать 10 мкВт/см2. Для лиц, профессионально не связанных с облучением, и для населения в целом ППМ не должен превышать 1 мкВт/см2.

Слайд 11

Описание слайда:

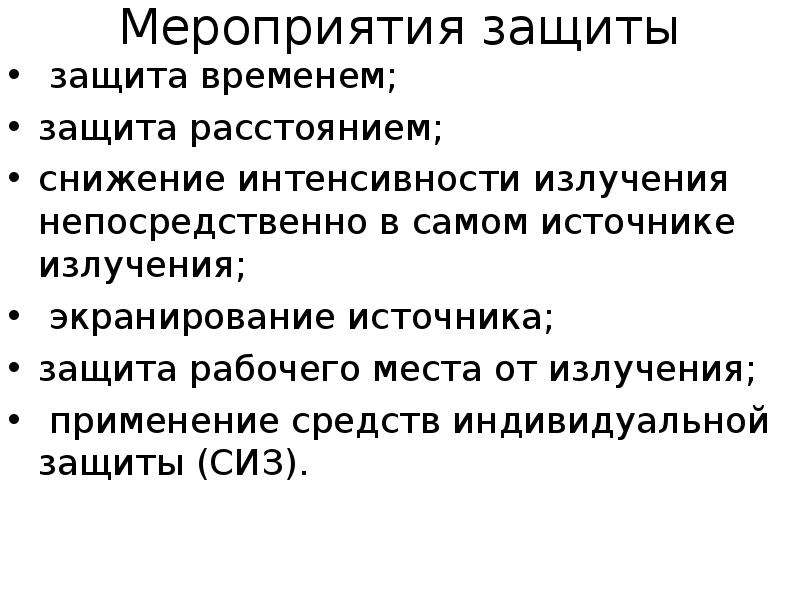

Мероприятия защиты защита временем; защита расстоянием; снижение интенсивности излучения непосредственно в самом источнике излучения; экранирование источника; защита рабочего места от излучения; применение средств индивидуальной защиты (СИЗ).

Слайд 12

Описание слайда:

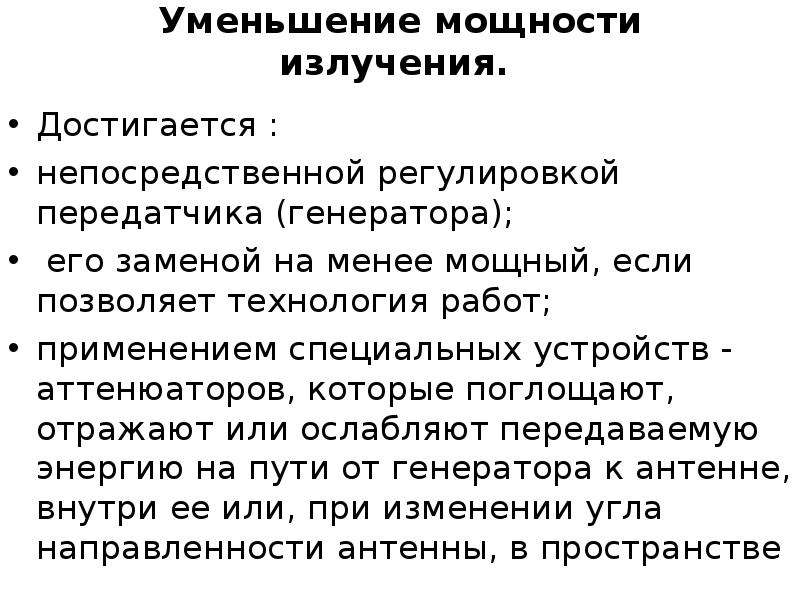

Уменьшение мощности излучения. Достигается : непосредственной регулировкой передатчика (генератора); его заменой на менее мощный, если позволяет технология работ; применением специальных устройств - аттенюаторов, которые поглощают, отражают или ослабляют передаваемую энергию на пути от генератора к антенне, внутри ее или, при изменении угла направленности антенны, в пространстве

Слайд 13

Описание слайда:

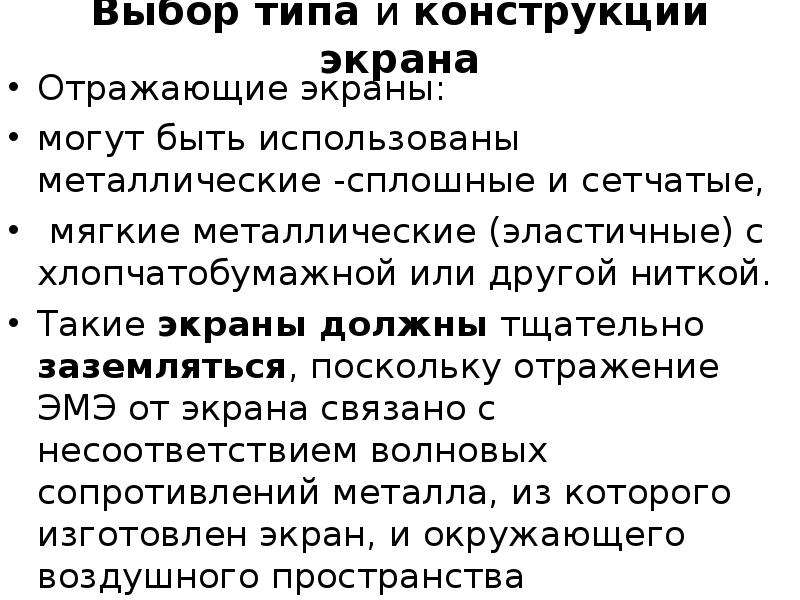

Выбор типа и конструкции экрана Отражающие экраны: могут быть использованы металлические -сплошные и сетчатые, мягкие металлические (эластичные) с хлопчатобумажной или другой ниткой. Такие экраны должны тщательно заземляться, поскольку отражение ЭМЭ от экрана связано с несоответствием волновых сопротивлений металла, из которого изготовлен экран, и окружающего воздушного пространства

Слайд 14

Описание слайда:

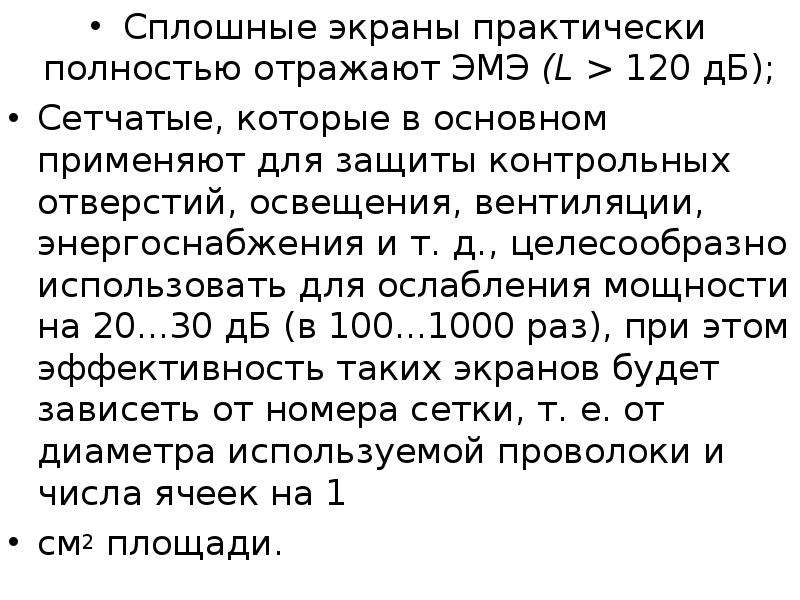

Сплошные экраны практически полностью отражают ЭМЭ (L > 120 дБ); Сетчатые, которые в основном применяют для защиты контрольных отверстий, освещения, вентиляции, энергоснабжения и т. д., целесообразно использовать для ослабления мощности на 20...30 дБ (в 100...1000 раз), при этом эффективность таких экранов будет зависеть от номера сетки, т. е. от диаметра используемой проволоки и числа ячеек на 1 см2 площади.

Слайд 15

Описание слайда:

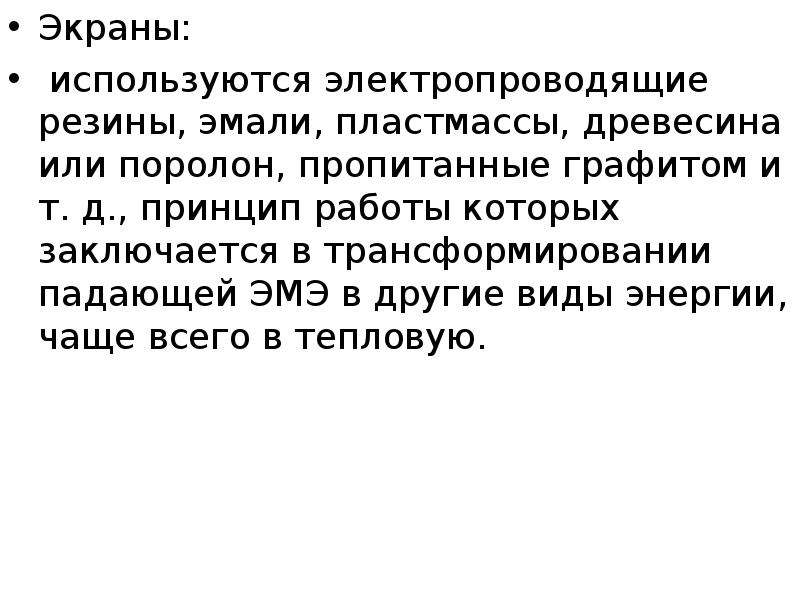

Экраны: используются электропроводящие резины, эмали, пластмассы, древесина или поролон, пропитанные графитом и т. д., принцип работы которых заключается в трансформировании падающей ЭМЭ в другие виды энергии, чаще всего в тепловую.

Слайд 16

Описание слайда:

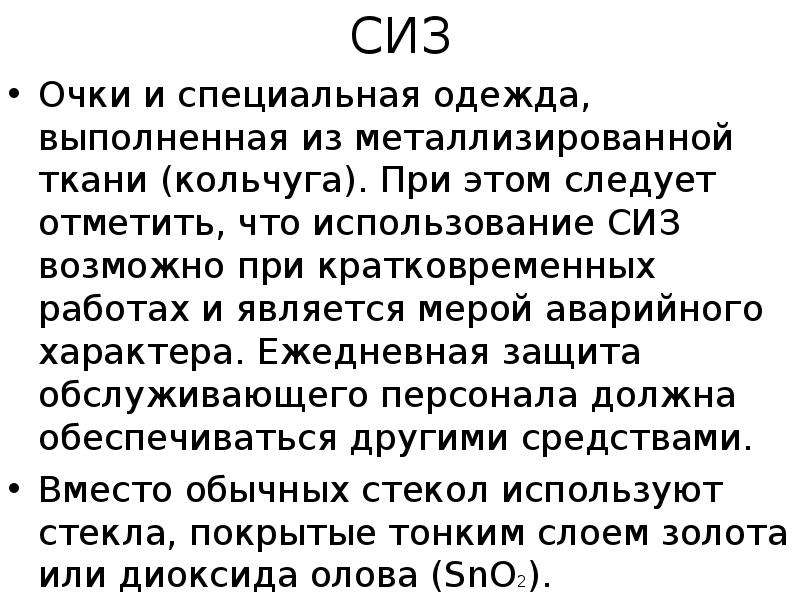

СИЗ Очки и специальная одежда, выполненная из металлизированной ткани (кольчуга). При этом следует отметить, что использование СИЗ возможно при кратковременных работах и является мерой аварийного характера. Ежедневная защита обслуживающего персонала должна обеспечиваться другими средствами. Вместо обычных стекол используют стекла, покрытые тонким слоем золота или диоксида олова (SnO2).

Слайд 17

Описание слайда:

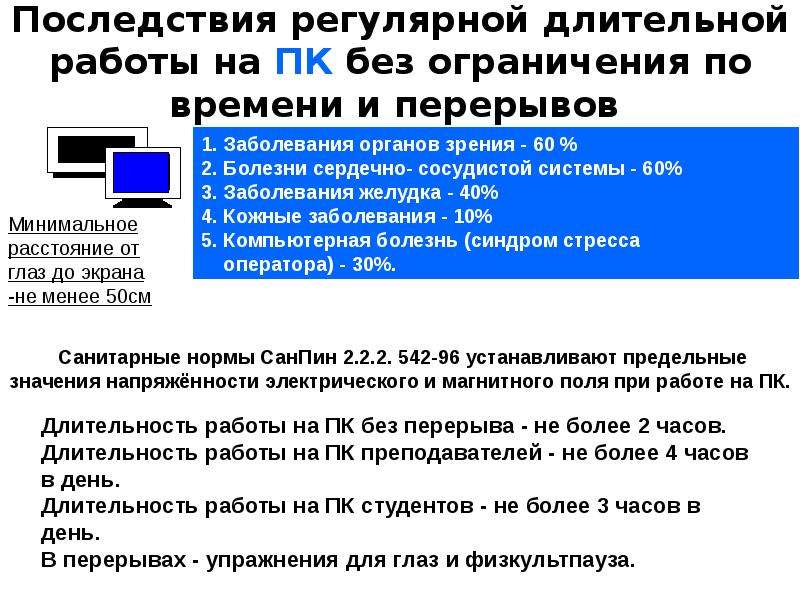

Последствия регулярной длительной работы на ПК без ограничения по времени и перерывов

Слайд 18

Описание слайда:

Инфракрасное излучение Источниками инфракрасного излучения являются нагретые тела. Чем выше их температура, тем излучение – интенсивнее. Существуют вероятность кратковременного облучения на раб. месте – до 60 Дж*см квад /мин. Интенсивность солнечной радиации в летний безоблачный день – 6 Дж*см квад /мин.

Слайд 19

Описание слайда:

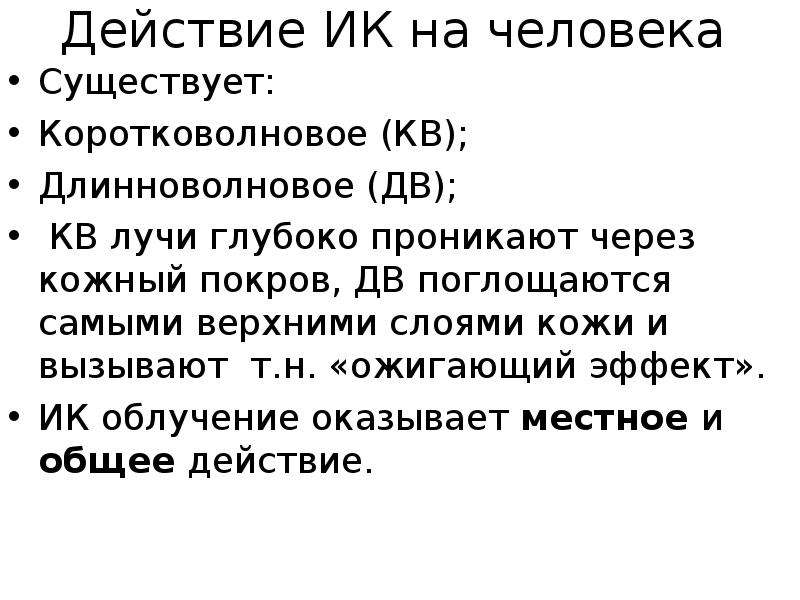

Действие ИК на человека Существует: Коротковолновое (КВ); Длинноволновое (ДВ); КВ лучи глубоко проникают через кожный покров, ДВ поглощаются самыми верхними слоями кожи и вызывают т.н. «ожигающий эффект». ИК облучение оказывает местное и общее действие.

Слайд 20

Описание слайда:

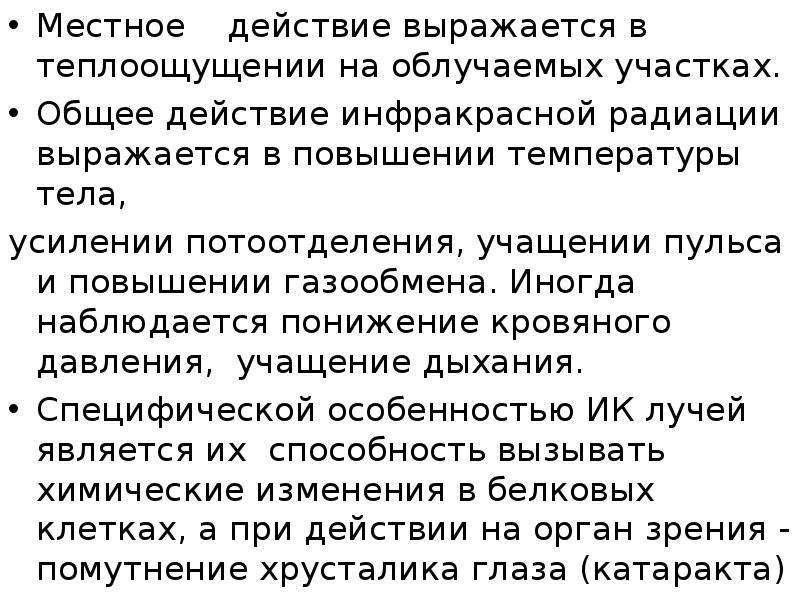

Местное действие выражается в теплоощущении на облучаемых участках. Общее действие инфракрасной радиации выражается в повышении температуры тела, усилении потоотделения, учащении пульса и повышении газообмена. Иногда наблюдается понижение кровяного давления, учащение дыхания. Специфической особенностью ИК лучей является их способность вызывать химические изменения в белковых клетках, а при действии на орган зрения - помутнение хрусталика глаза (катаракта)

Слайд 21

Описание слайда:

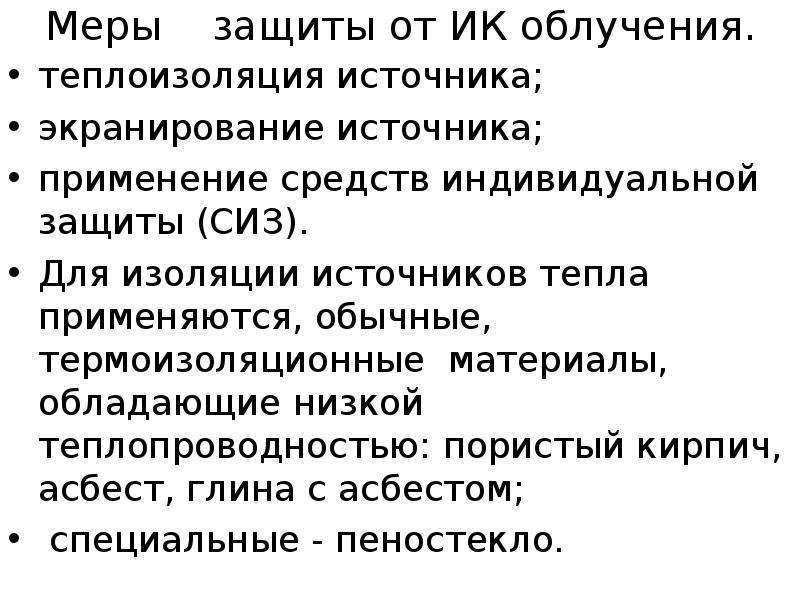

Меры защиты от ИК облучения. теплоизоляция источника; экранирование источника; применение средств индивидуальной защиты (СИЗ). Для изоляции источников тепла применяются, обычные, термоизоляционные материалы, обладающие низкой теплопроводностью: пористый кирпич, асбест, глина с асбестом; специальные - пеностекло.

Слайд 22

Описание слайда:

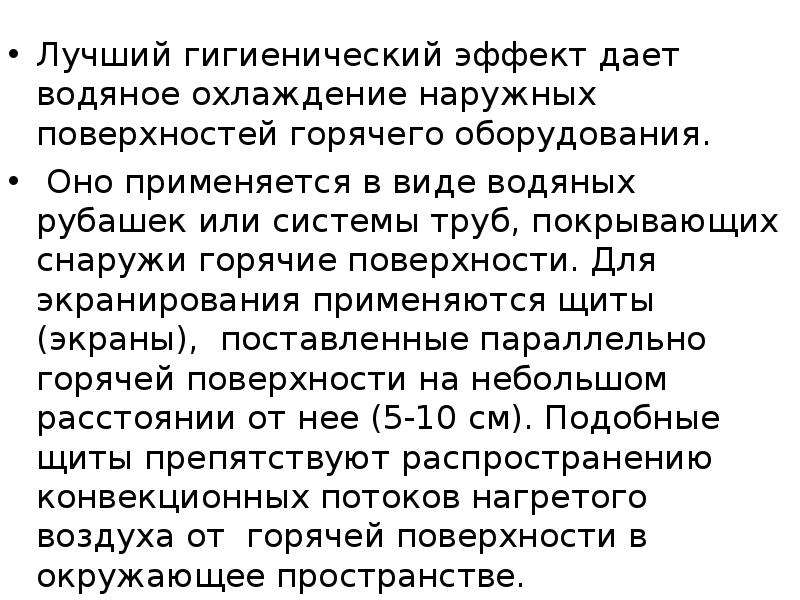

Лучший гигиенический эффект дает водяное охлаждение наружных поверхностей горячего оборудования. Оно применяется в виде водяных рубашек или системы труб, покрывающих снаружи горячие поверхности. Для экранирования применяются щиты (экраны), поставленные параллельно горячей поверхности на небольшом расстоянии от нее (5-10 см). Подобные щиты препятствуют распространению конвекционных потоков нагретого воздуха от горячей поверхности в окружающее пространстве.

Слайд 23

Описание слайда:

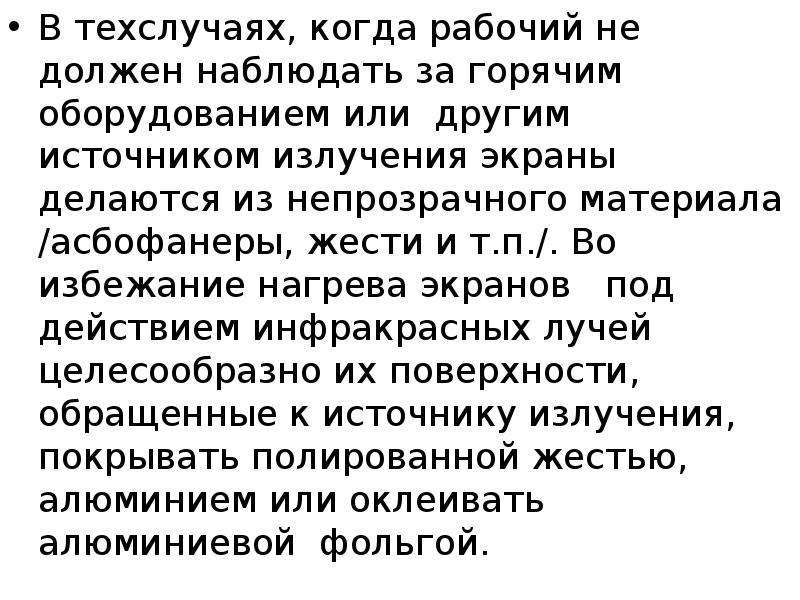

В техслучаях, когда рабочий не должен наблюдать за горячим оборудованием или другим источником излучения экраны делаются из непрозрачного материала /асбофанеры, жести и т.п./. Во избежание нагрева экранов под действием инфракрасных лучей целесообразно их поверхности, обращенные к источнику излучения, покрывать полированной жестью, алюминием или оклеивать алюминиевой фольгой.

Слайд 24

Описание слайда:

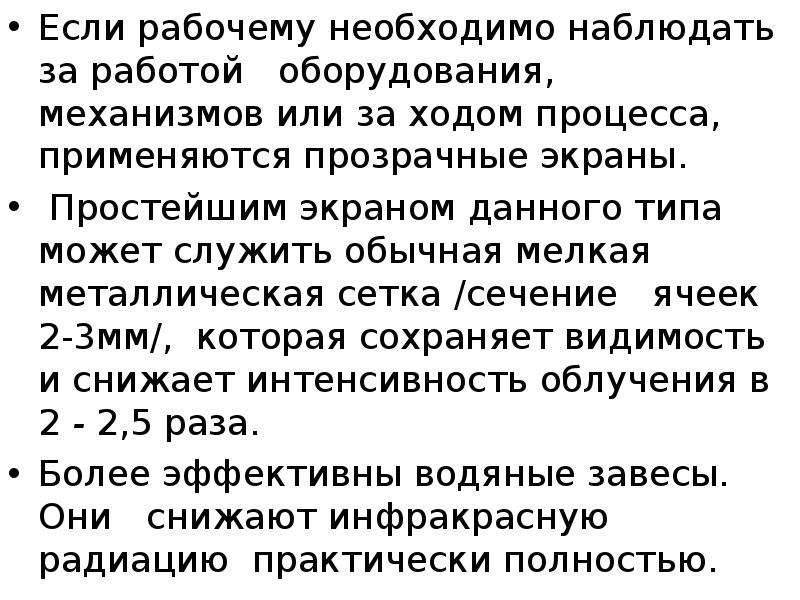

Если рабочему необходимо наблюдать за работой оборудования, механизмов или за ходом процесса, применяются прозрачные экраны. Простейшим экраном данного типа может служить обычная мелкая металлическая сетка /сечение ячеек 2-3мм/, которая сохраняет видимость и снижает интенсивность облучения в 2 - 2,5 раза. Более эффективны водяные завесы. Они снижают инфракрасную радиацию практически полностью.

Слайд 25

Описание слайда:

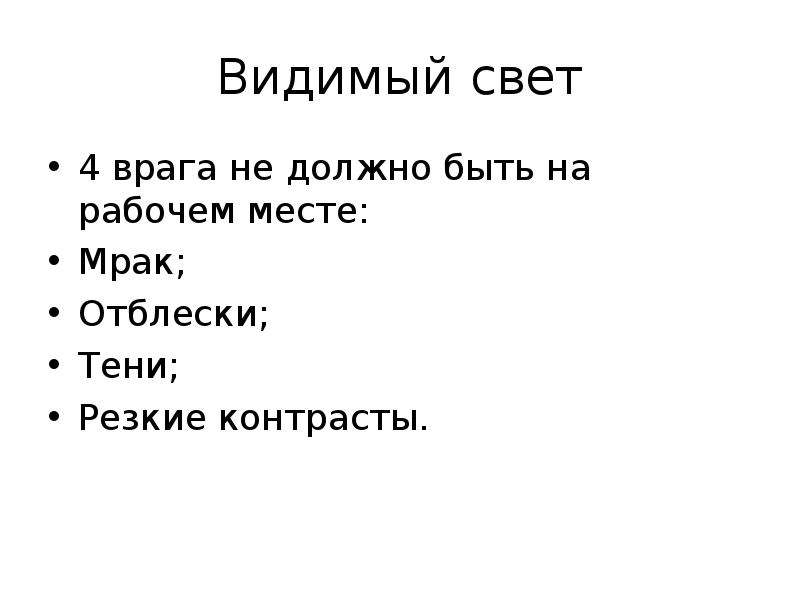

Видимый свет 4 врага не должно быть на рабочем месте: Мрак; Отблески; Тени; Резкие контрасты.

Слайд 26

Описание слайда:

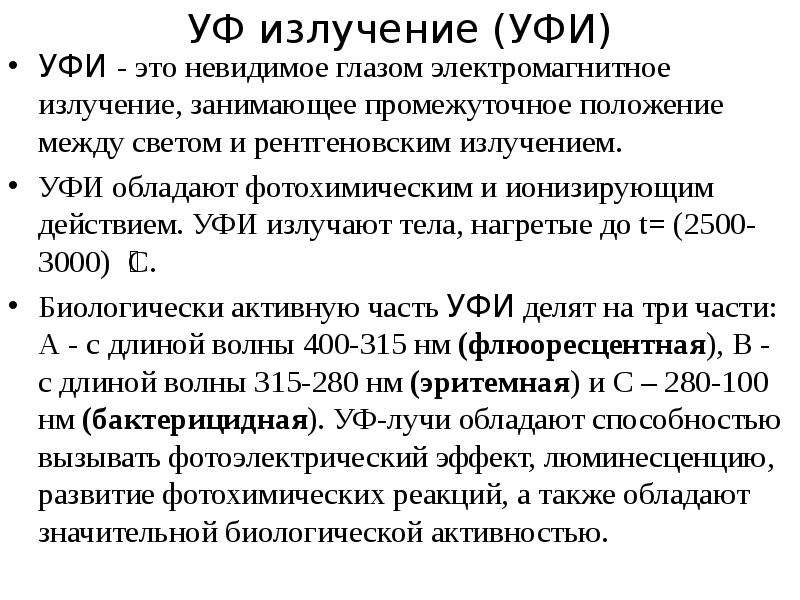

УФ излучение (УФИ) УФИ - это невидимое глазом электромагнитное излучение, занимающее промежуточное положение между светом и рентгеновским излучением. УФИ обладают фотохимическим и ионизирующим действием. УФИ излучают тела, нагретые до t= (2500-3000) ̊С. Биологически активную часть УФИ делят на три части: А - с длиной волны 400-315 нм (флюоресцентная), В - с длиной волны 315-280 нм (эритемная) и С – 280-100 нм (бактерицидная). УФ-лучи обладают способностью вызывать фотоэлектрический эффект, люминесценцию, развитие фотохимических реакций, а также обладают значительной биологической активностью.

Слайд 27

Описание слайда:

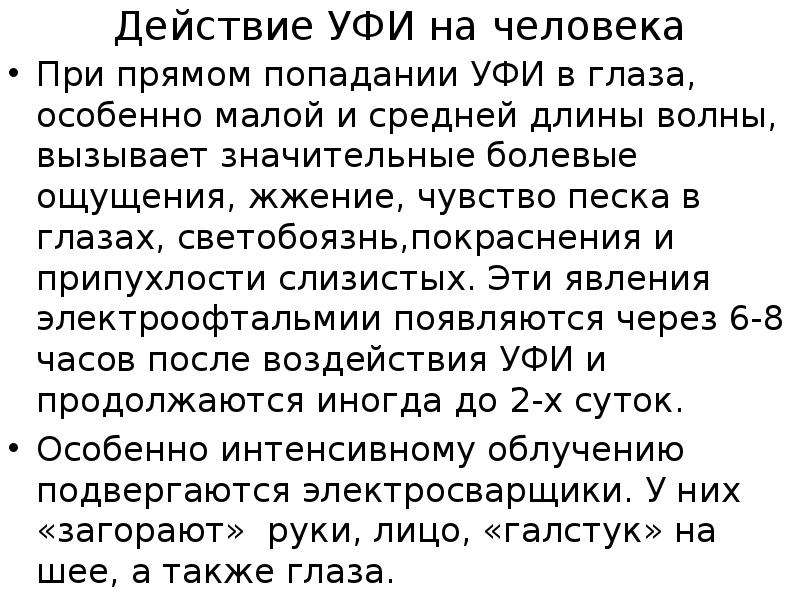

Действие УФИ на человека При прямом попадании УФИ в глаза, особенно малой и средней длины волны, вызывает значительные болевые ощущения, жжение, чувство песка в глазах, светобоязнь,покраснения и припухлости слизистых. Эти явления электроофтальмии появляются через 6-8 часов после воздействия УФИ и продолжаются иногда до 2-х суток. Особенно интенсивному облучению подвергаются электросварщики. У них «загорают» руки, лицо, «галстук» на шее, а также глаза.

Слайд 28

Описание слайда:

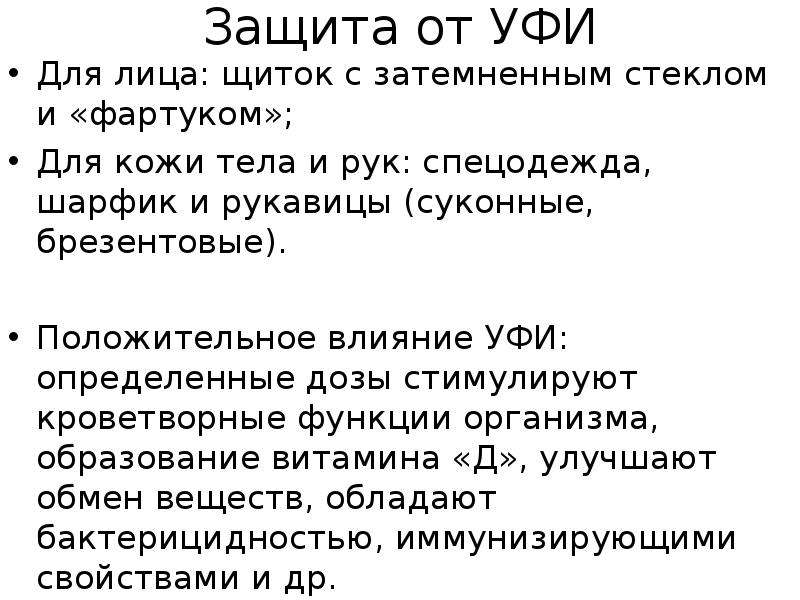

Защита от УФИ Для лица: щиток с затемненным стеклом и «фартуком»; Для кожи тела и рук: спецодежда, шарфик и рукавицы (суконные, брезентовые). Положительное влияние УФИ: определенные дозы стимулируют кроветворные функции организма, образование витамина «Д», улучшают обмен веществ, обладают бактерицидностью, иммунизирующими свойствами и др.

Слайд 29

Описание слайда:

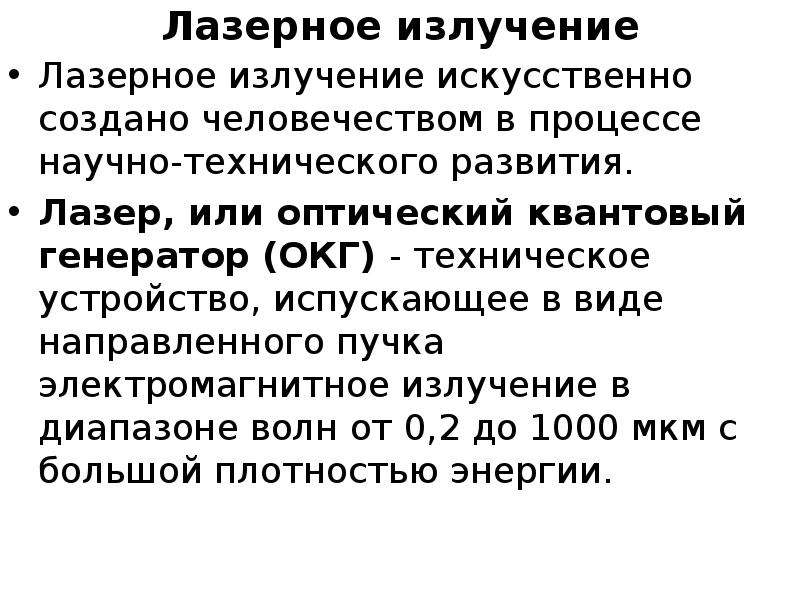

Лазерное излучение Лазерное излучение искусственно создано человечеством в процессе научно-технического развития. Лазер, или оптический квантовый генератор (ОКГ) - техническое устройство, испускающее в виде направленного пучка электромагнитное излучение в диапазоне волн от 0,2 до 1000 мкм с большой плотностью энергии.

Слайд 30

Описание слайда:

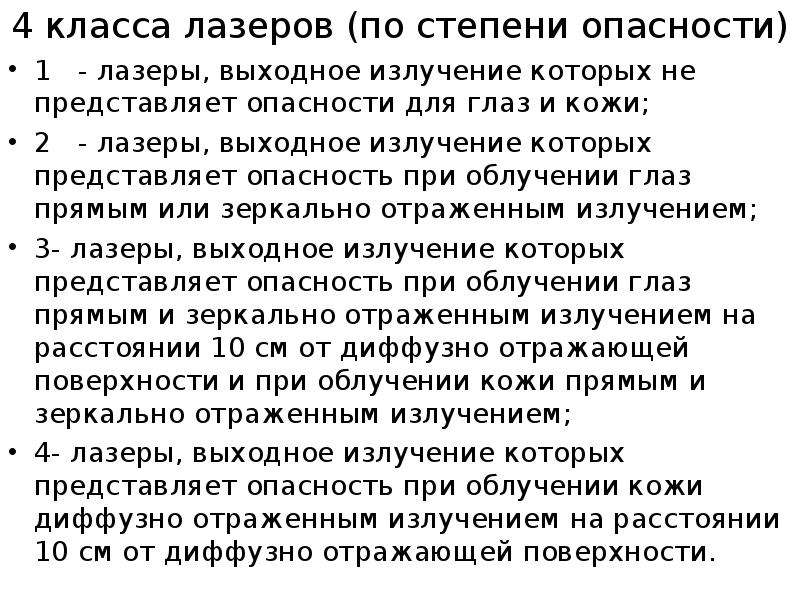

4 класса лазеров (по степени опасности) 1 - лазеры, выходное излучение которых не представляет опасности для глаз и кожи; 2 - лазеры, выходное излучение которых представляет опасность при облучении глаз прямым или зеркально отраженным излучением; 3- лазеры, выходное излучение которых представляет опасность при облучении глаз прямым и зеркально отраженным излучением на расстоянии 10 см от диффузно отражающей поверхности и при облучении кожи прямым и зеркально отраженным излучением; 4- лазеры, выходное излучение которых представляет опасность при облучении кожи диффузно отраженным излучением на расстоянии 10 см от диффузно отражающей поверхности.

Слайд 31

Описание слайда:

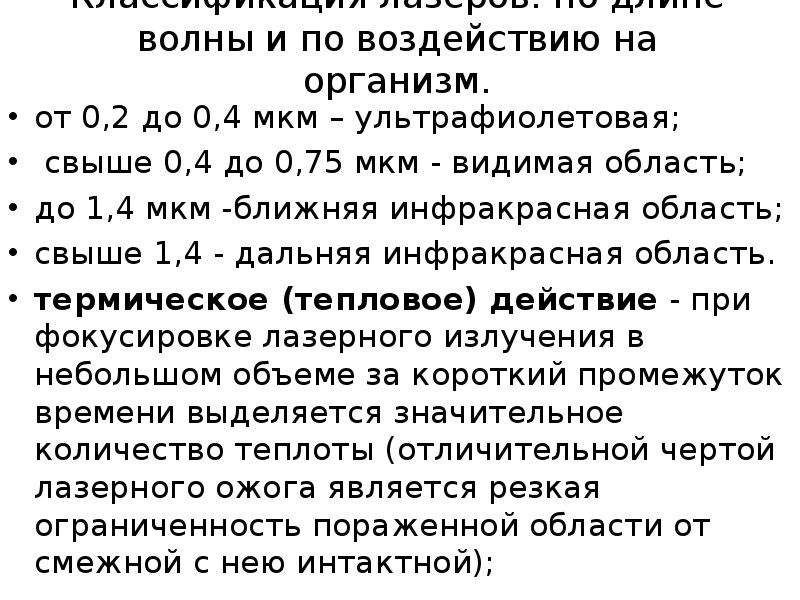

Классификация лазеров: по длине волны и по воздействию на организм. от 0,2 до 0,4 мкм – ультрафиолетовая; свыше 0,4 до 0,75 мкм - видимая область; до 1,4 мкм -ближняя инфракрасная область; свыше 1,4 - дальняя инфракрасная область. термическое (тепловое) действие - при фокусировке лазерного излучения в небольшом объеме за короткий промежуток времени выделяется значительное количество теплоты (отличительной чертой лазерного ожога является резкая ограниченность пораженной области от смежной с нею интактной);

Слайд 32

Описание слайда:

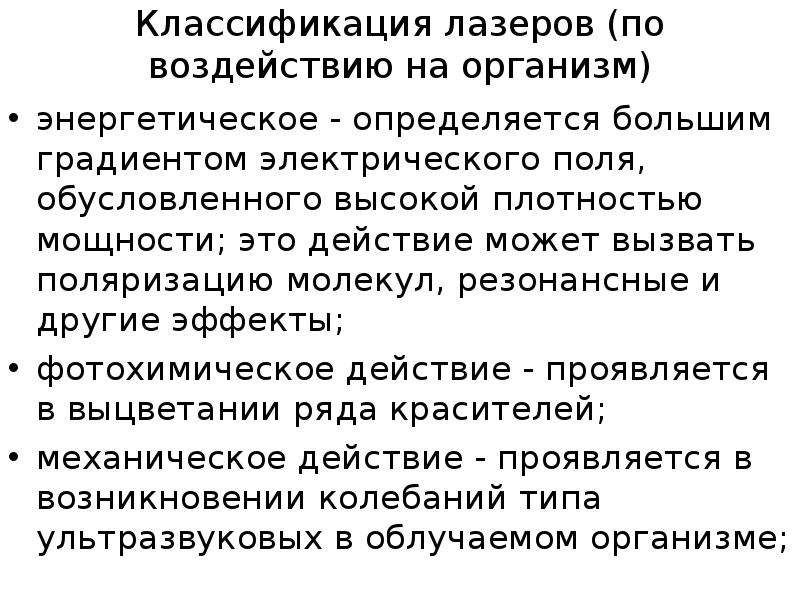

Классификация лазеров (по воздействию на организм) энергетическое - определяется большим градиентом электрического поля, обусловленного высокой плотностью мощности; это действие может вызвать поляризацию молекул, резонансные и другие эффекты; фотохимическое действие - проявляется в выцветании ряда красителей; механическое действие - проявляется в возникновении колебаний типа ультразвуковых в облучаемом организме;

Слайд 33

Описание слайда:

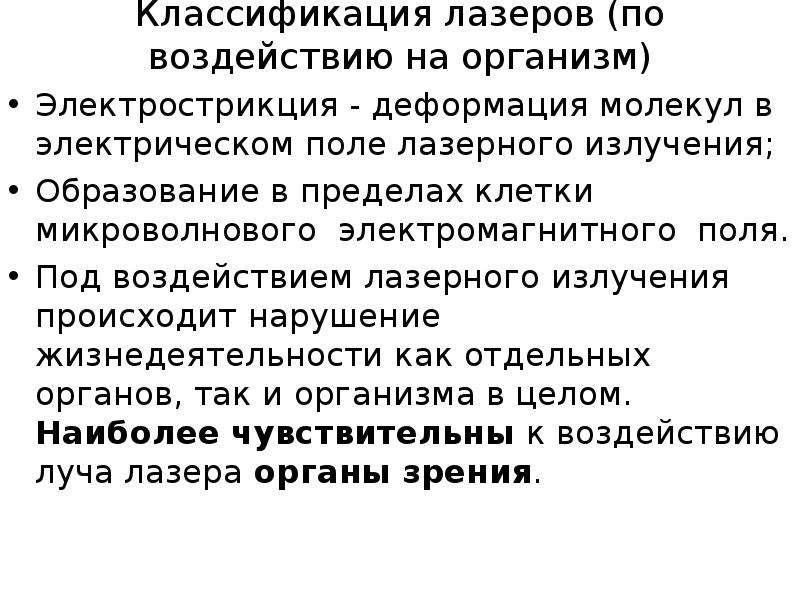

Классификация лазеров (по воздействию на организм) Электрострикция - деформация молекул в электрическом поле лазерного излучения; Образование в пределах клетки микроволнового электромагнитного поля. Под воздействием лазерного излучения происходит нарушение жизнедеятельности как отдельных органов, так и организма в целом. Наиболее чувствительны к воздействию луча лазера органы зрения.

Слайд 34

Описание слайда:

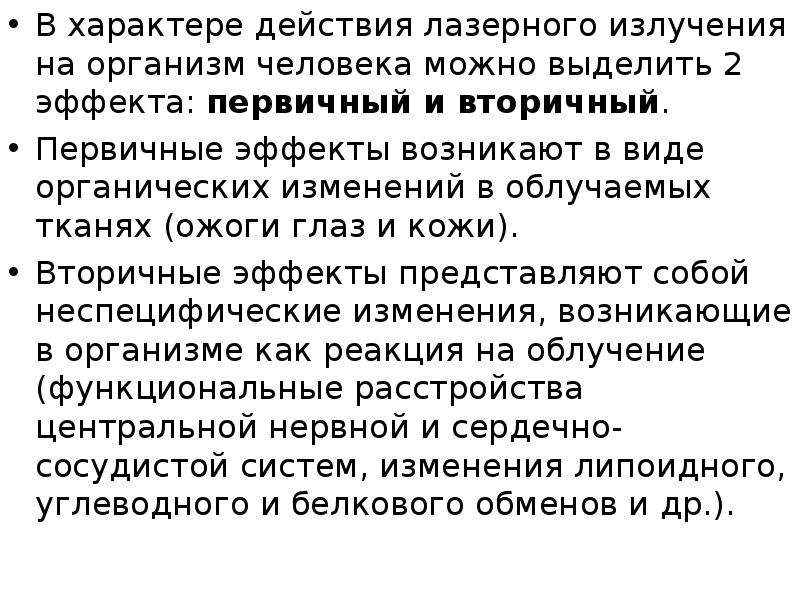

В характере действия лазерного излучения на организм человека можно выделить 2 эффекта: первичный и вторичный. Первичные эффекты возникают в виде органических изменений в облучаемых тканях (ожоги глаз и кожи). Вторичные эффекты представляют собой неспецифические изменения, возникающие в организме как реакция на облучение (функциональные расстройства центральной нервной и сердечно-сосудистой систем, изменения липоидного, углеводного и белкового обменов и др.).

Слайд 35

Описание слайда:

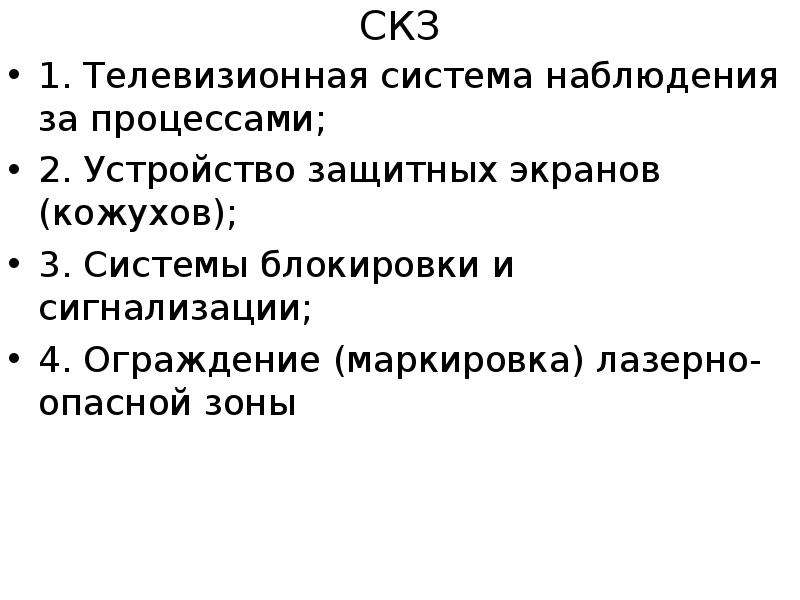

СКЗ 1. Телевизионная система наблюдения за процессами; 2. Устройство защитных экранов (кожухов); 3. Системы блокировки и сигнализации; 4. Ограждение (маркировка) лазерно-опасной зоны

Слайд 36

Описание слайда:

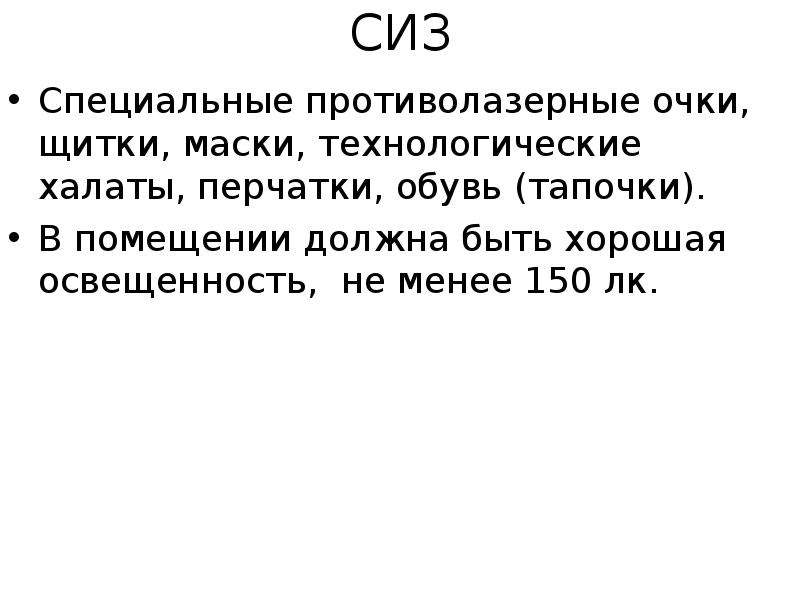

СИЗ Специальные противолазерные очки, щитки, маски, технологические халаты, перчатки, обувь (тапочки). В помещении должна быть хорошая освещенность, не менее 150 лк.
