Вы можете ознакомиться и скачать презентацию на тему Историческая справка. Курс начертательной геометрии. Доклад-сообщение содержит 37 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

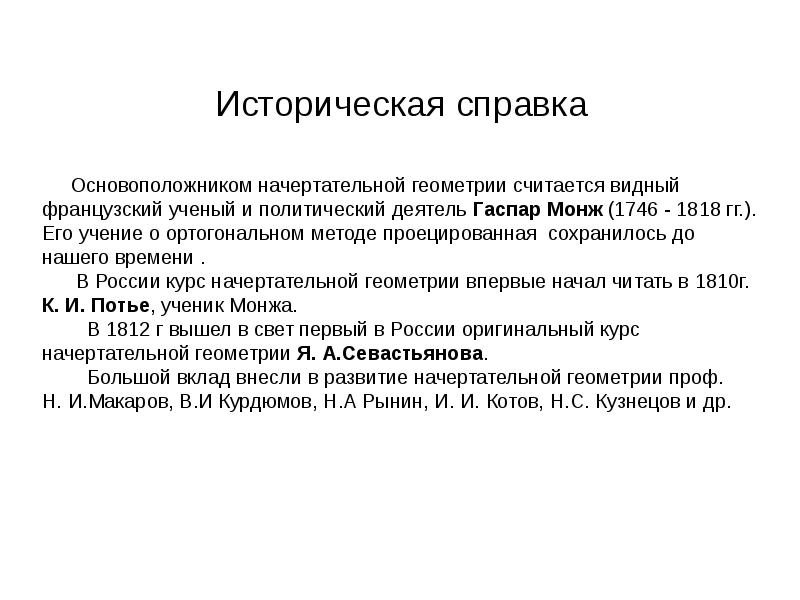

Историческая справка

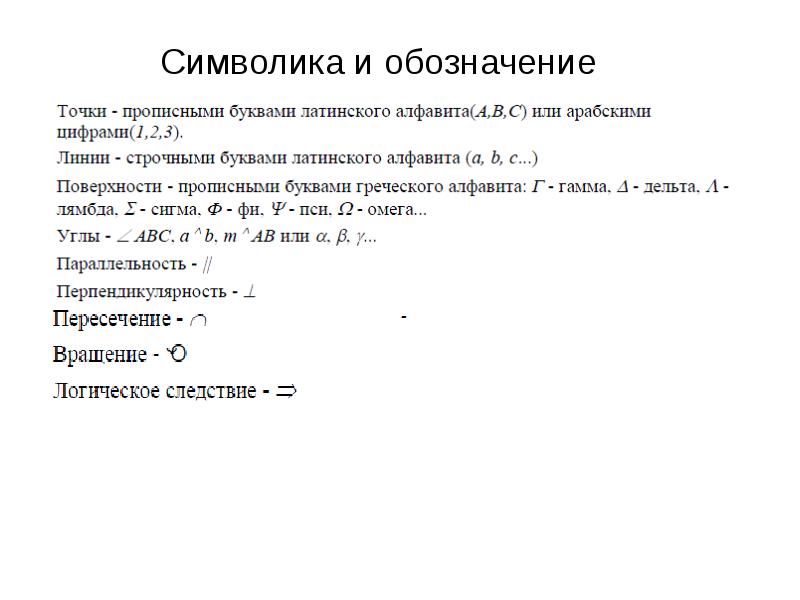

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

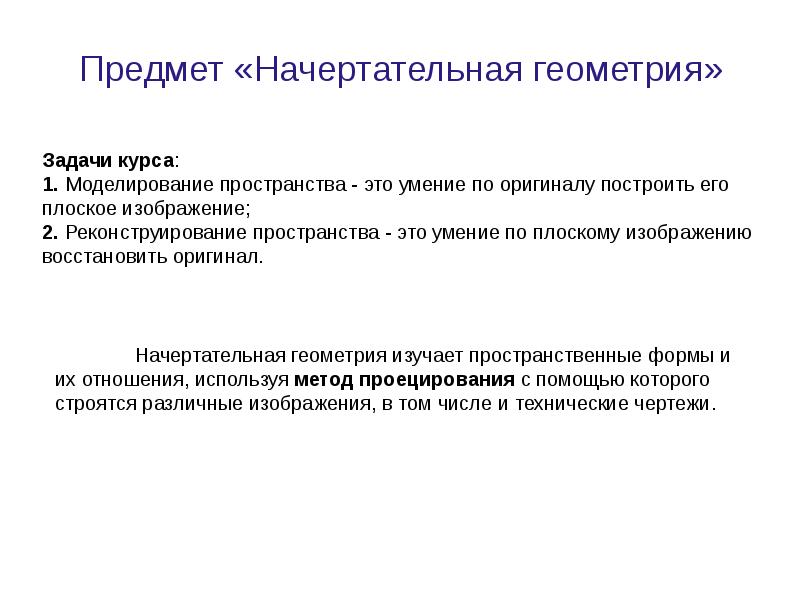

Предмет «Начертательная геометрия»

Слайд 4

Описание слайда:

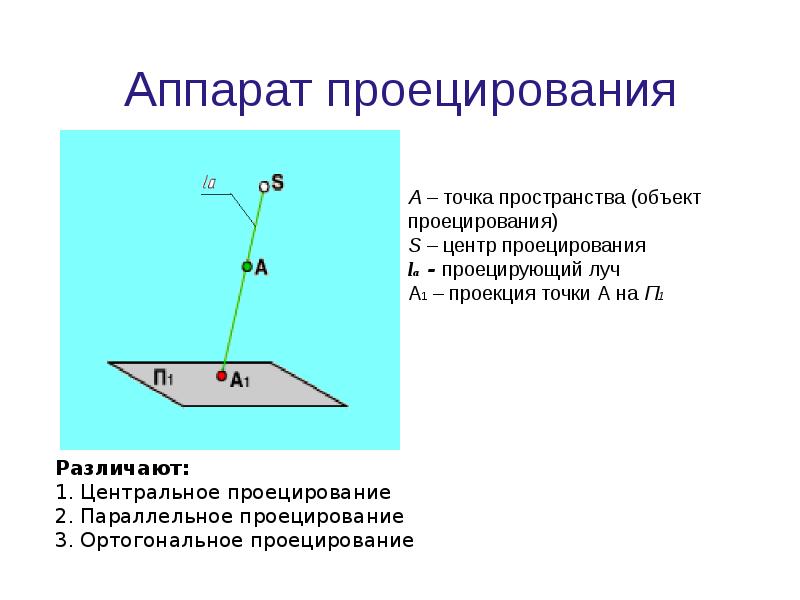

Аппарат проецирования

Слайд 5

Описание слайда:

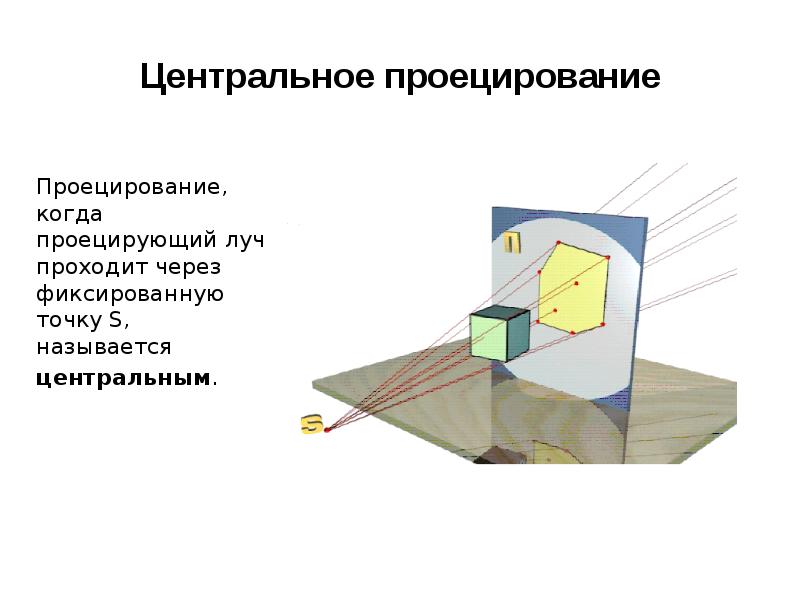

Центральное проецирование

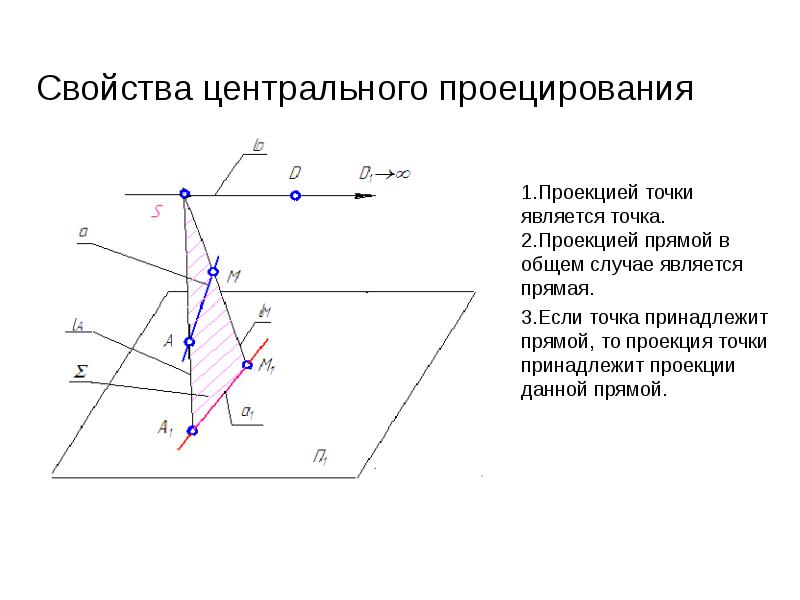

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

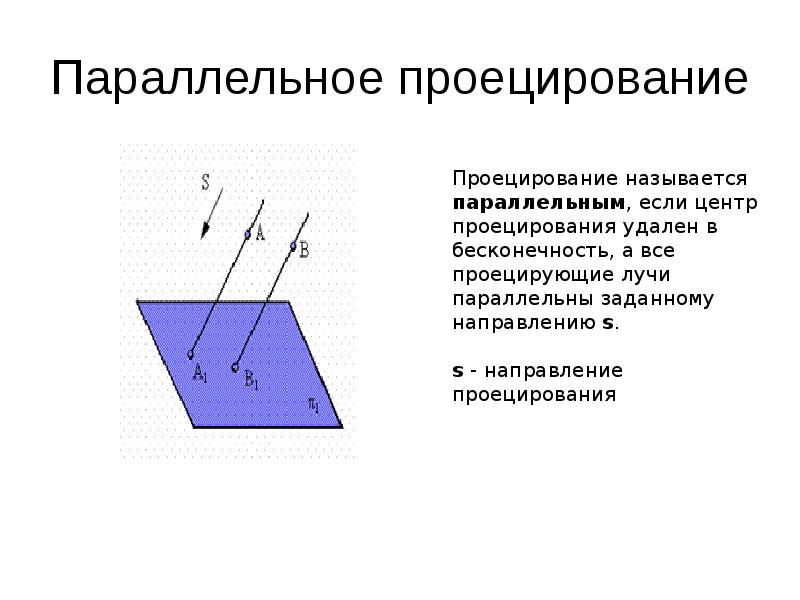

Параллельное проецирование

Слайд 8

Описание слайда:

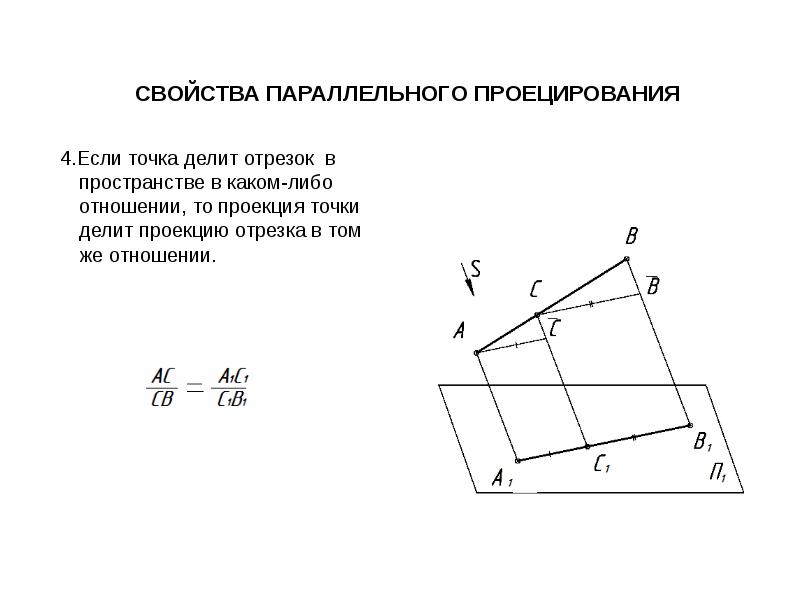

СВОЙСТВА ПАРАЛЛЕЛЬНОГО ПРОЕЦИРОВАНИЯ 4.Если точка делит отрезок в пространстве в каком-либо отношении, то проекция точки делит проекцию отрезка в том же отношении.

Слайд 9

Описание слайда:

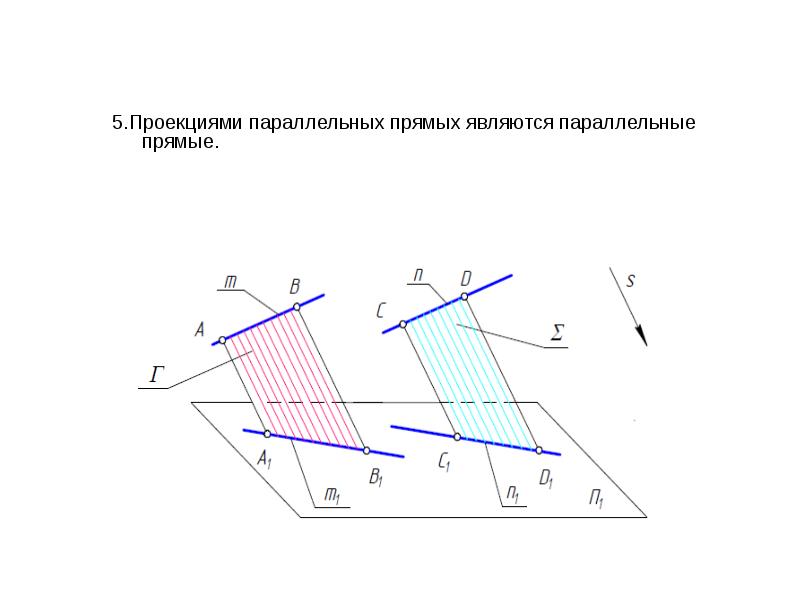

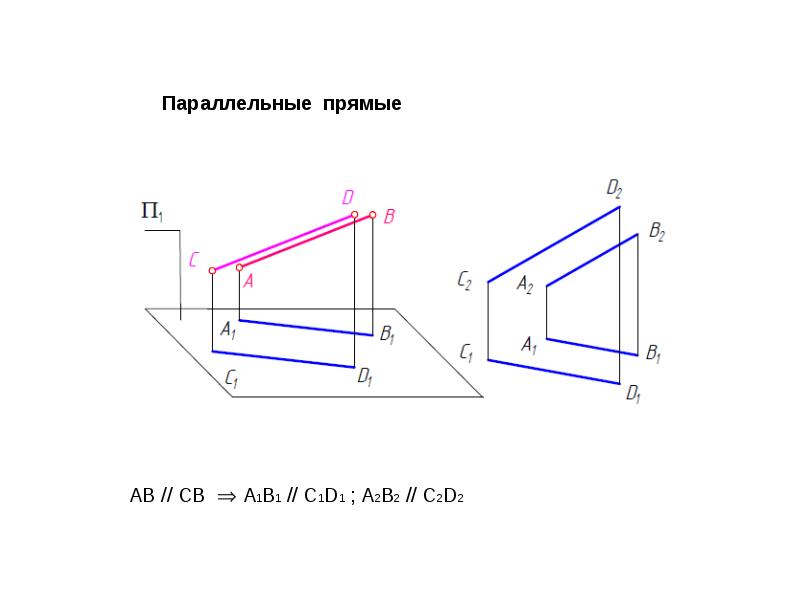

5.Проекциями параллельных прямых являются параллельные прямые. 5.Проекциями параллельных прямых являются параллельные прямые.

Слайд 10

Описание слайда:

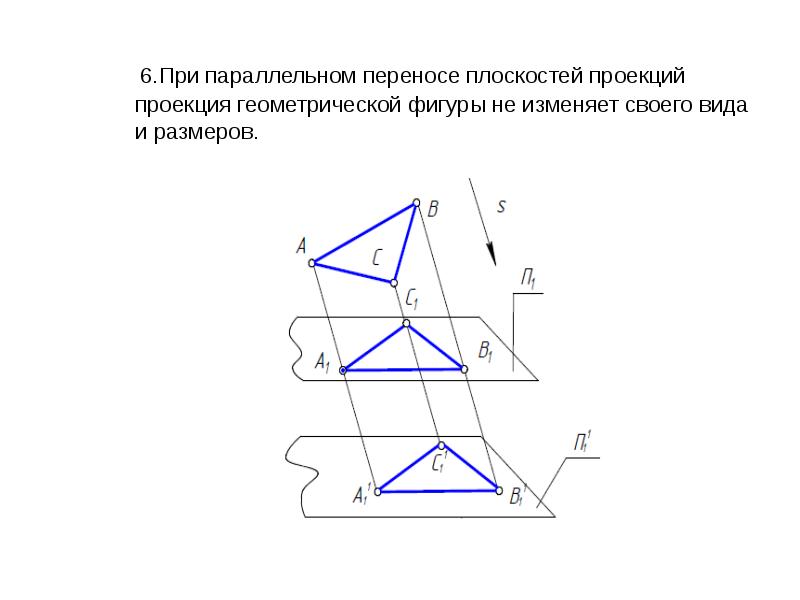

6.При параллельном переносе плоскостей проекций проекция геометрической фигуры не изменяет своего вида и размеров. 6.При параллельном переносе плоскостей проекций проекция геометрической фигуры не изменяет своего вида и размеров.

Слайд 11

Описание слайда:

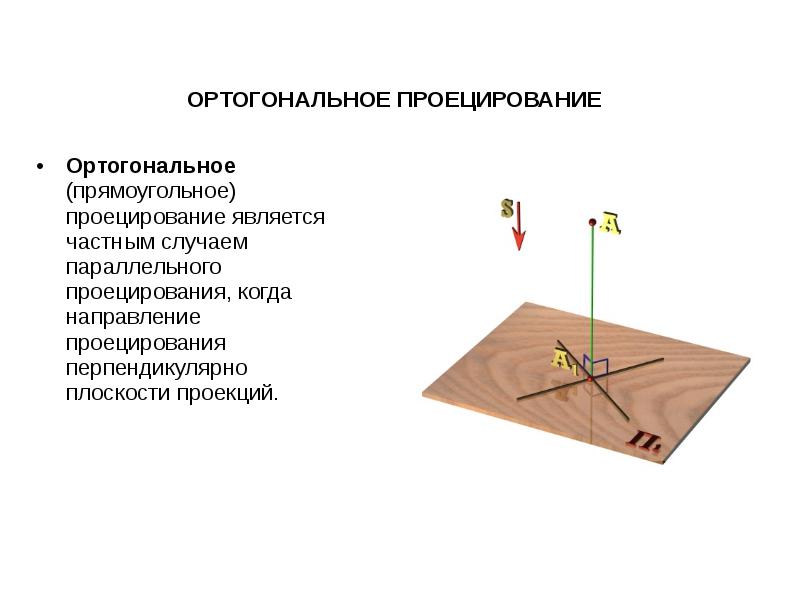

Ортогональное (прямоугольное) проецирование является частным случаем параллельного проецирования, когда направление проецирования перпендикулярно плоскости проекций. Ортогональное (прямоугольное) проецирование является частным случаем параллельного проецирования, когда направление проецирования перпендикулярно плоскости проекций.

Слайд 12

Описание слайда:

7. В общем случае ортогональная проекция отрезка меньше его натуральной величины. 7. В общем случае ортогональная проекция отрезка меньше его натуральной величины.

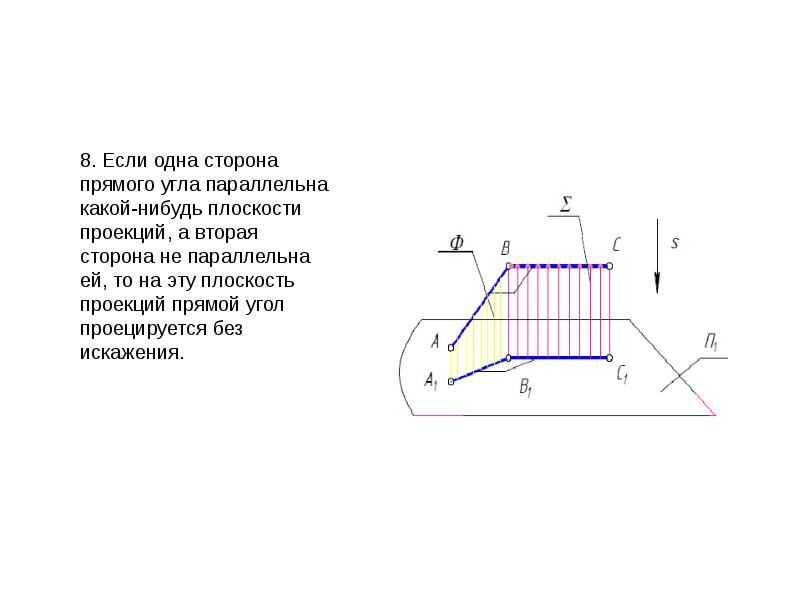

Слайд 13

Описание слайда:

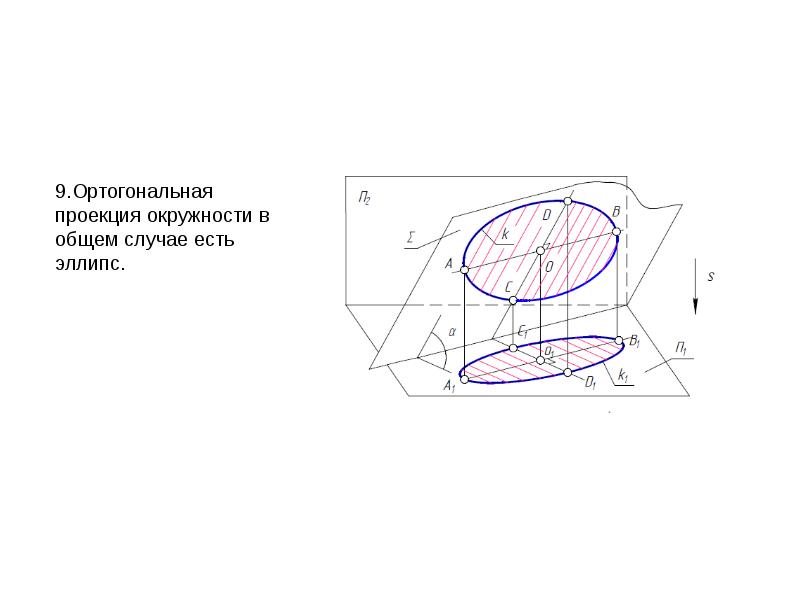

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Чтобы однозначно решить две основные задачи курса начертательной геометрии, чертежи должны удовлетворять следующим требованиям: Чтобы однозначно решить две основные задачи курса начертательной геометрии, чертежи должны удовлетворять следующим требованиям: 1. Простота и наглядность; 2. Обратимость чертежа. Однокартинные чертежи эту задачу не решают. Для получения обратимых однокартинных чертежей их дополняют необходимыми данными. Существуют различные способы такого дополнения. Например, чертежи с числовыми отметками.

Слайд 16

Описание слайда:

Трехкартинный эпюр (чертеж) Монжа. Комплексный чертеж точки.

Слайд 17

Описание слайда:

Двухкартинный эпюр (чертеж) Монжа. Комплексный чертеж отрезка прямой

Слайд 18

Описание слайда:

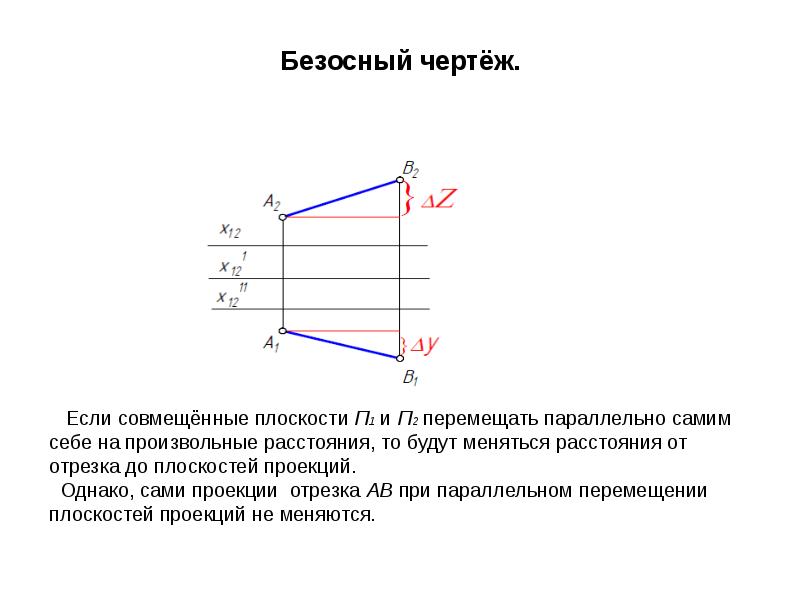

Безосный чертёж.

Слайд 19

Описание слайда:

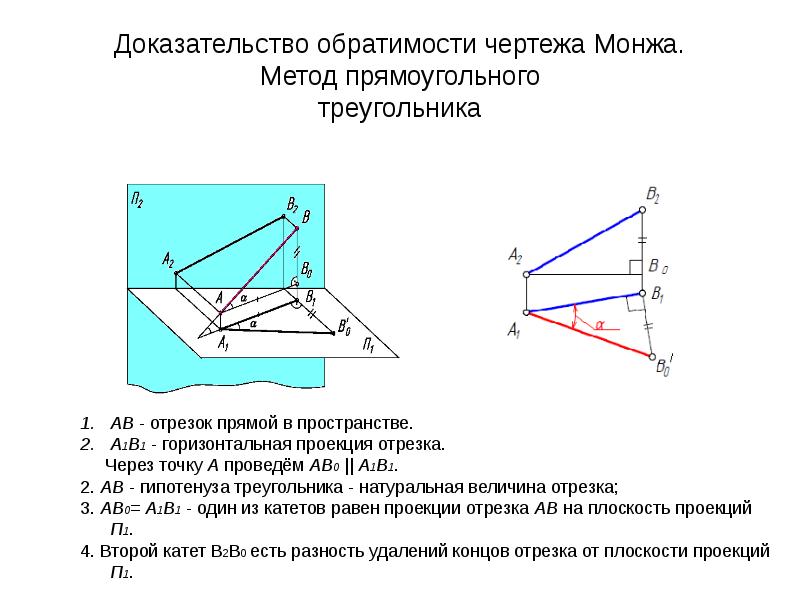

Доказательство обратимости чертежа Монжа. Метод прямоугольного треугольника

Слайд 20

Описание слайда:

Определение натуральной величины отрезка прямой общего положения методом прямоугольного треугольника

Слайд 21

Описание слайда:

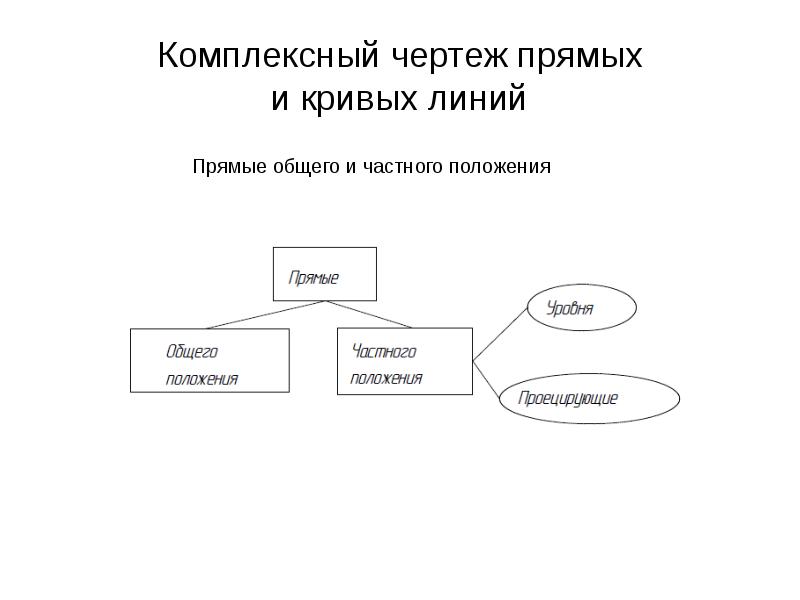

Комплексный чертеж прямых и кривых линий Прямые общего и частного положения

Слайд 22

Описание слайда:

Прямые общего положения Прямая (отрезок), не параллельная и не перпендикулярная ни к одной из плоскостей проекций, называется прямой общего положения.

Слайд 23

Описание слайда:

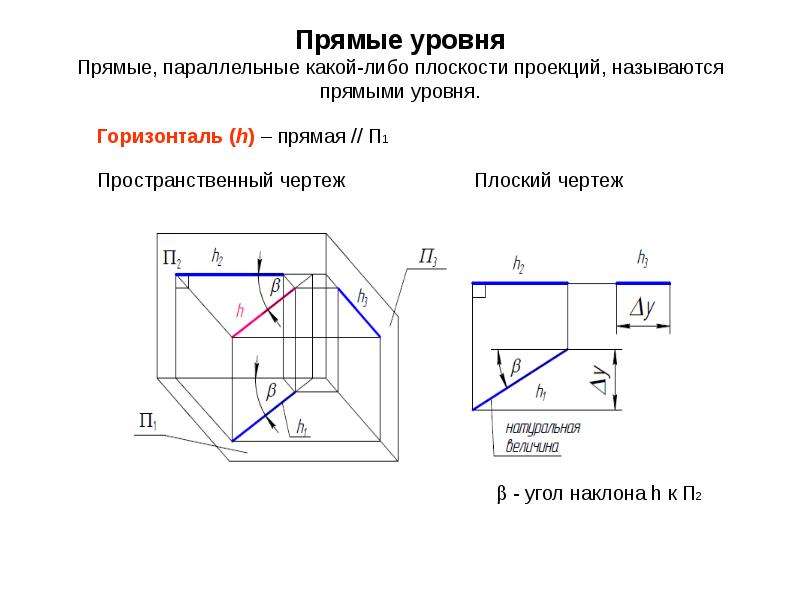

Прямые уровня Прямые, параллельные какой-либо плоскости проекций, называются прямыми уровня.

Слайд 24

Описание слайда:

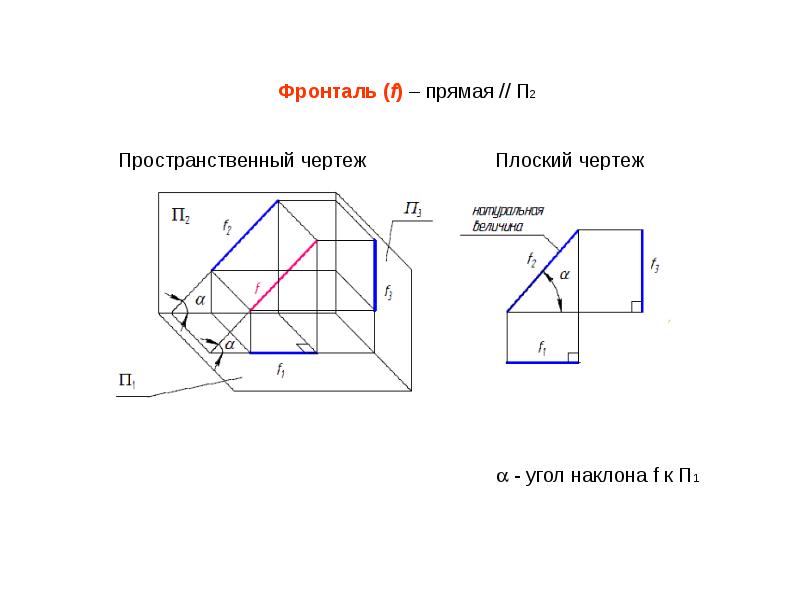

Фронталь (f) – прямая // П2

Слайд 25

Описание слайда:

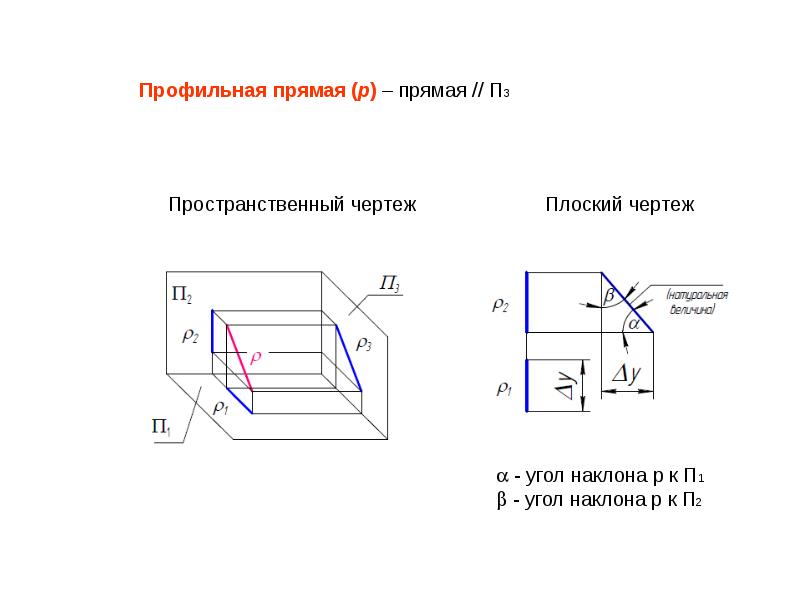

Профильная прямая (p) – прямая // П3

Слайд 26

Описание слайда:

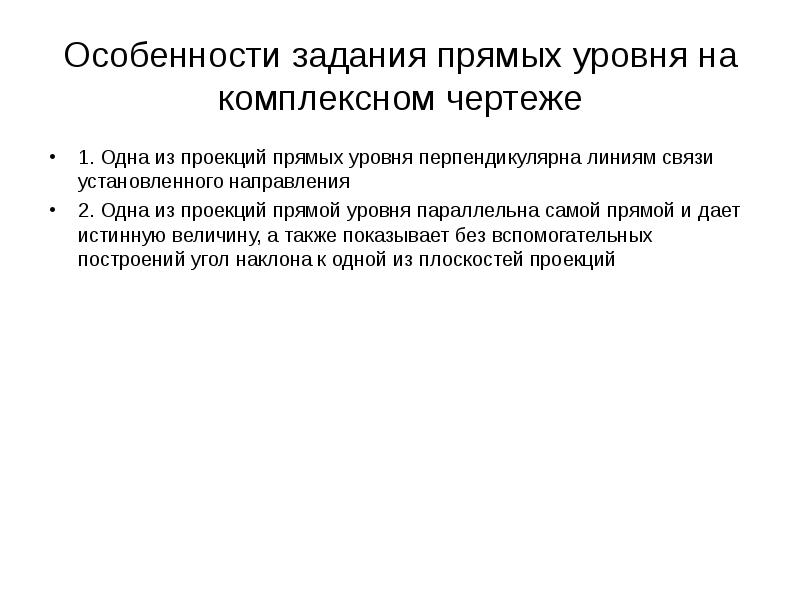

Особенности задания прямых уровня на комплексном чертеже 1. Одна из проекций прямых уровня перпендикулярна линиям связи установленного направления 2. Одна из проекций прямой уровня параллельна самой прямой и дает истинную величину, а также показывает без вспомогательных построений угол наклона к одной из плоскостей проекций
