Слайд 1


Каталитический крекинг
Описание слайда:
Каталитический крекинг

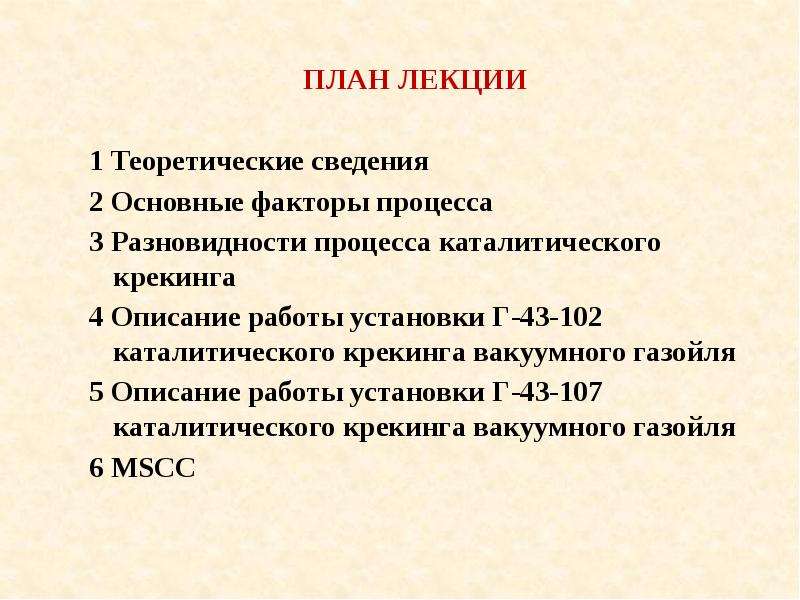

Слайд 2


ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Разновидности процесса каталитического крекинга 4 Описание работы...
Описание слайда:
ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Разновидности процесса каталитического крекинга 4 Описание работы установки Г-43-102 каталитического крекинга вакуумного газойля 5 Описание работы установки Г-43-107 каталитического крекинга вакуумного газойля 6 MSCC

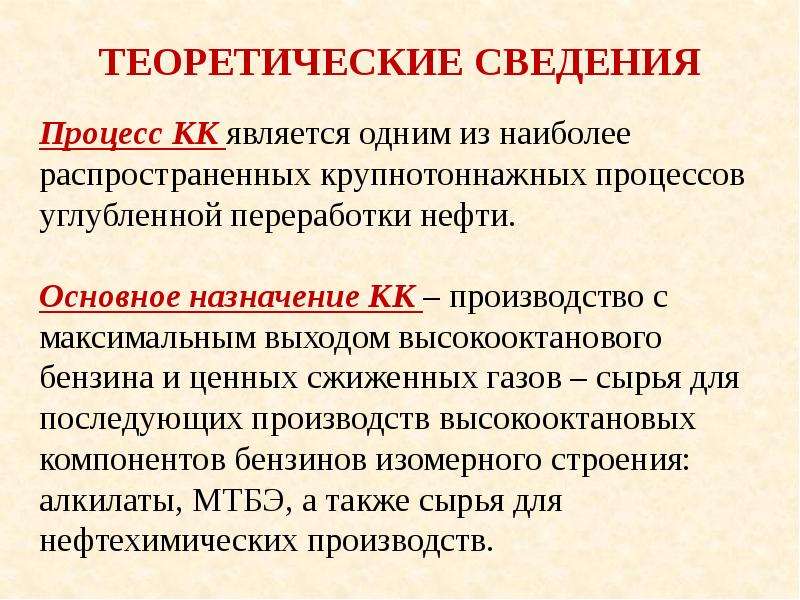

Слайд 3


Теоретические сведения
Описание слайда:
Теоретические сведения

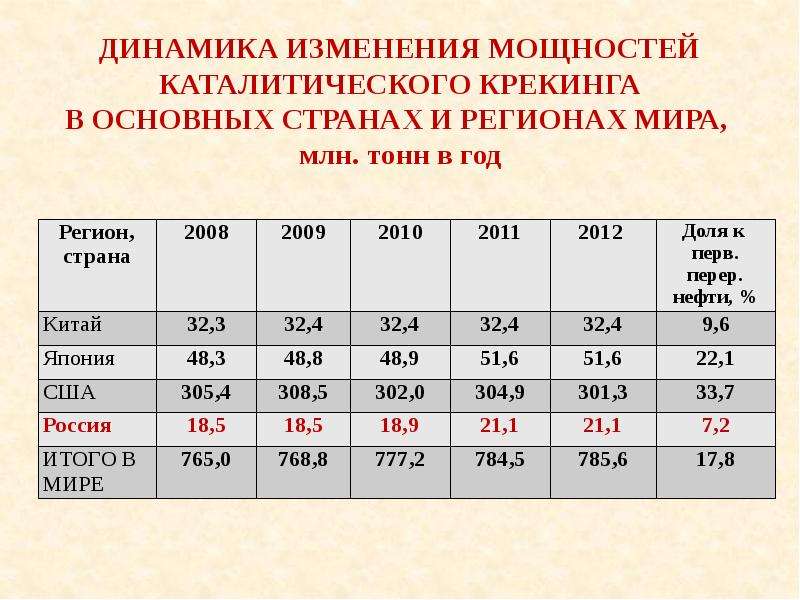

Слайд 4


Динамика изменения мощностей каталитического крекинга в основных странах и регионах мира, млн. тонн в год
Описание слайда:
Динамика изменения мощностей каталитического крекинга в основных странах и регионах мира, млн. тонн в год

Слайд 5


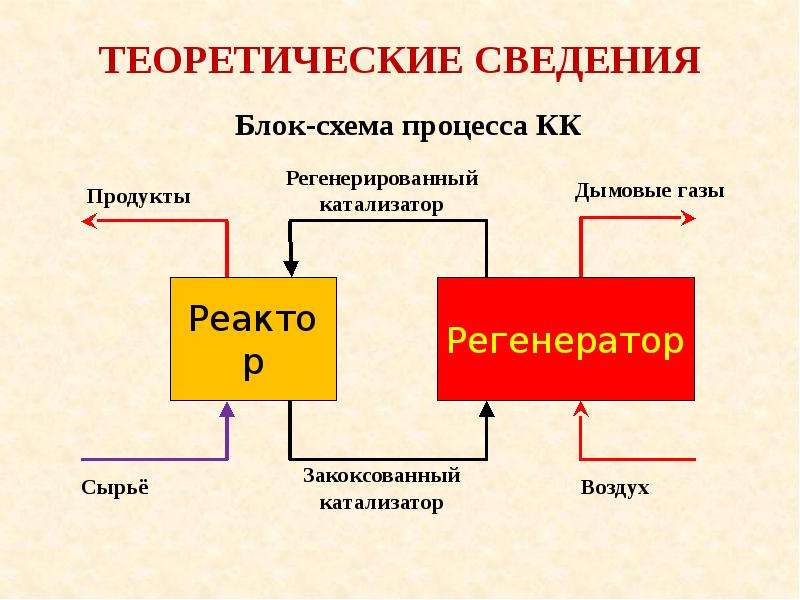

Теоретические сведения
Описание слайда:
Теоретические сведения

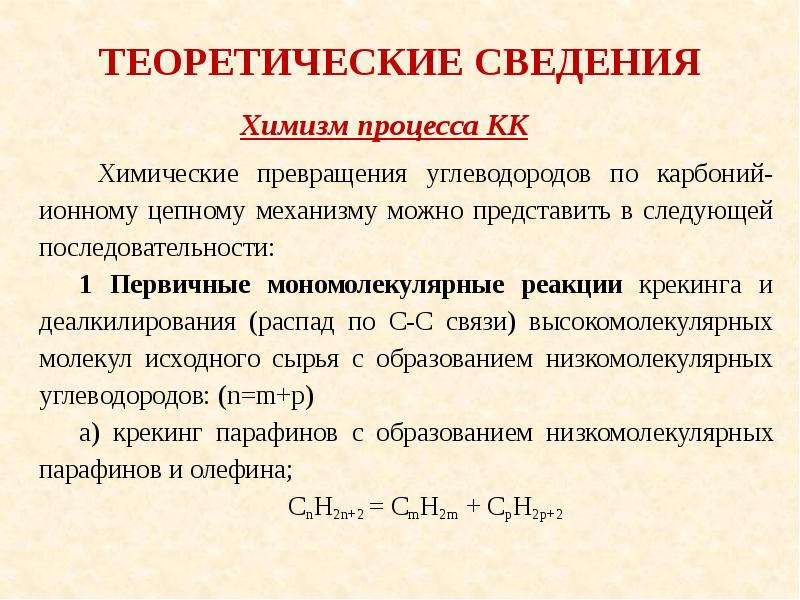

Слайд 6


Теоретические сведения
Описание слайда:
Теоретические сведения

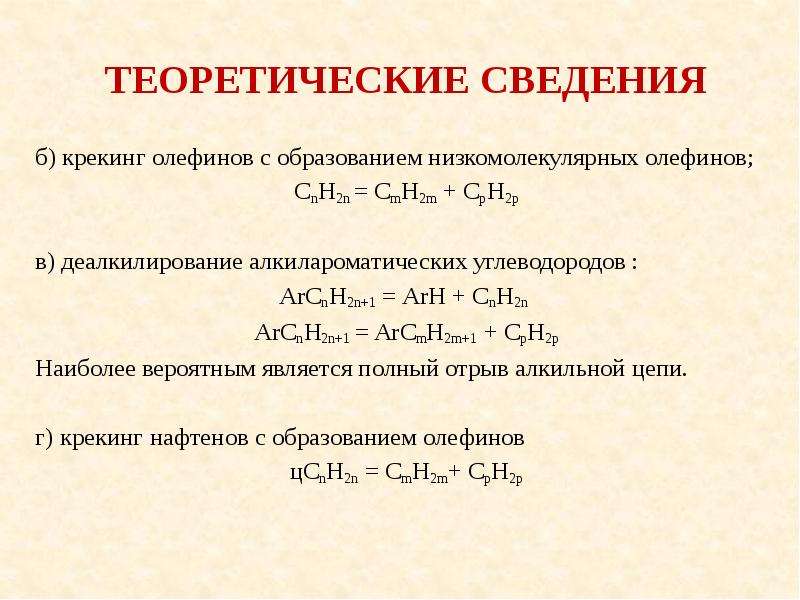

Слайд 7


Теоретические сведения б) крекинг олефинов с образованием низкомолекулярных олефинов; CnH2n = CmH2m + CpH2p в) деалкилирование алкилароматических...
Описание слайда:
Теоретические сведения б) крекинг олефинов с образованием низкомолекулярных олефинов; CnH2n = CmH2m + CpH2p в) деалкилирование алкилароматических углеводородов : АrСnH2n+1 = АrН + СnН2n АrСnH2n+1 = ArCmH2m+1 + СpH2p Наиболее вероятным является полный отрыв алкильной цепи. г) крекинг нафтенов с образованием олефинов цСnН2n = CmH2m+ СрН2р

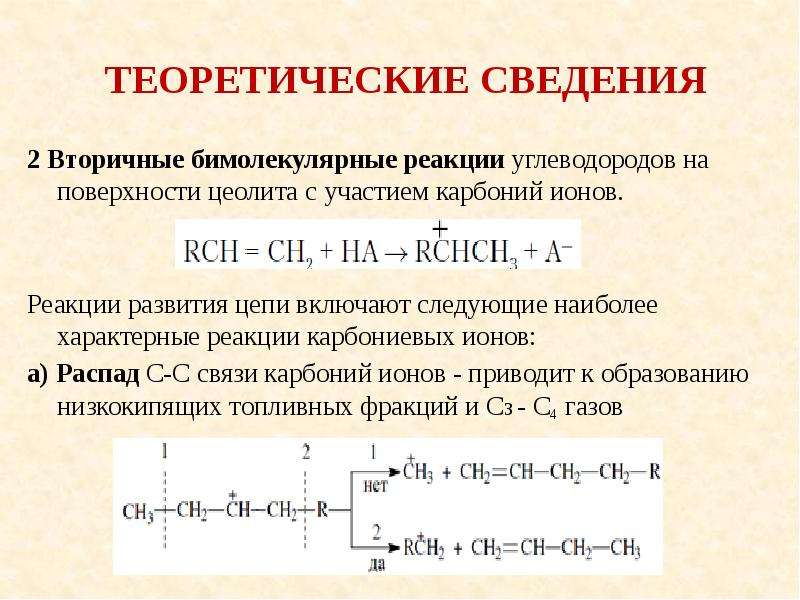

Слайд 8


Теоретические сведения 2 Вторичные бимолекулярные реакции углеводородов на поверхности цеолита с участием карбоний ионов. Реакции развития цепи...
Описание слайда:
Теоретические сведения 2 Вторичные бимолекулярные реакции углеводородов на поверхности цеолита с участием карбоний ионов. Реакции развития цепи включают следующие наиболее характерные реакции карбониевых ионов: а) Распад С-С связи карбоний ионов - приводит к образованию низкокипящих топливных фракций и С3 - С4 газов

Слайд 9

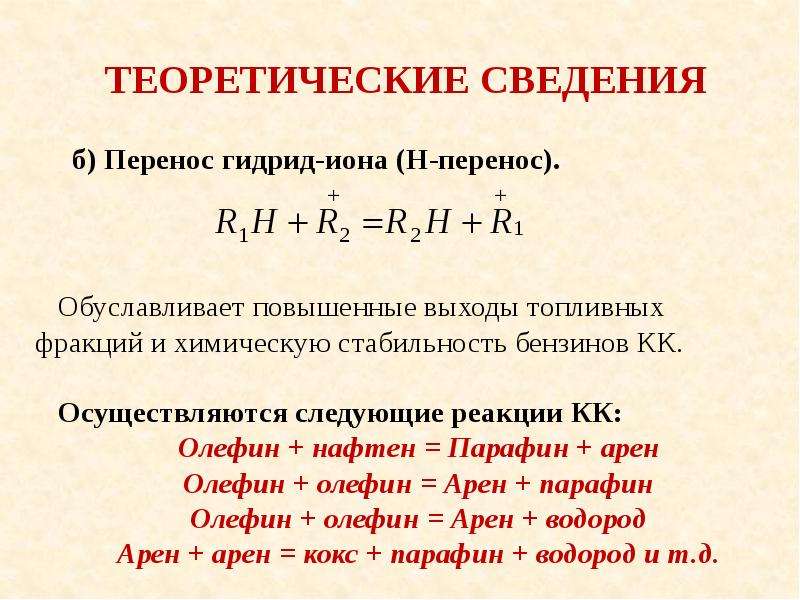

Теоретические сведения б) Перенос гидрид-иона (Н-перенос). Обуславливает повышенные выходы топливных фракций и химическую стабильность бензинов КК....
Описание слайда:
Теоретические сведения б) Перенос гидрид-иона (Н-перенос). Обуславливает повышенные выходы топливных фракций и химическую стабильность бензинов КК. Осуществляются следующие реакции КК: Олефин + нафтен = Парафин + арен Олефин + олефин = Арен + парафин Олефин + олефин = Арен + водород Арен + арен = кокс + парафин + водород и т.д.

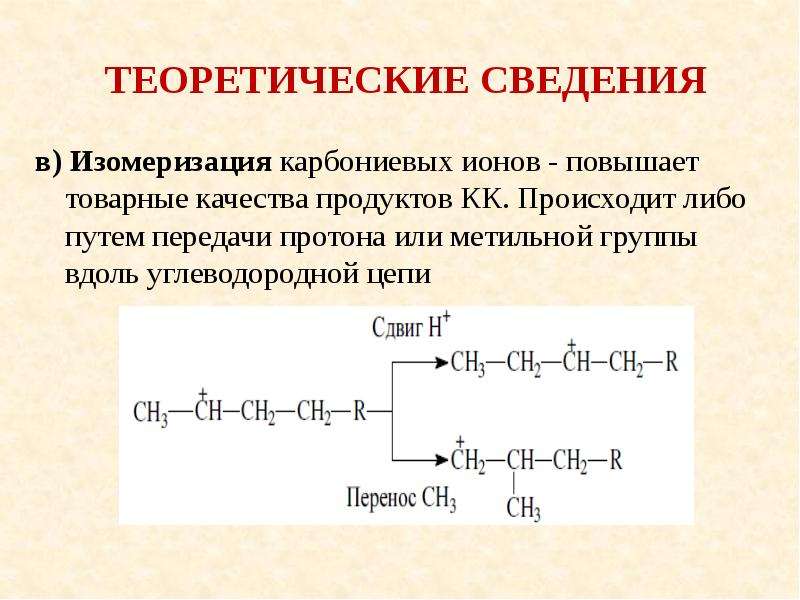

Слайд 10


Теоретические сведения в) Изомеризация карбониевых ионов - повышает товарные качества продуктов КК. Происходит либо путем передачи протона или...
Описание слайда:
Теоретические сведения в) Изомеризация карбониевых ионов - повышает товарные качества продуктов КК. Происходит либо путем передачи протона или метильной группы вдоль углеводородной цепи

Слайд 11

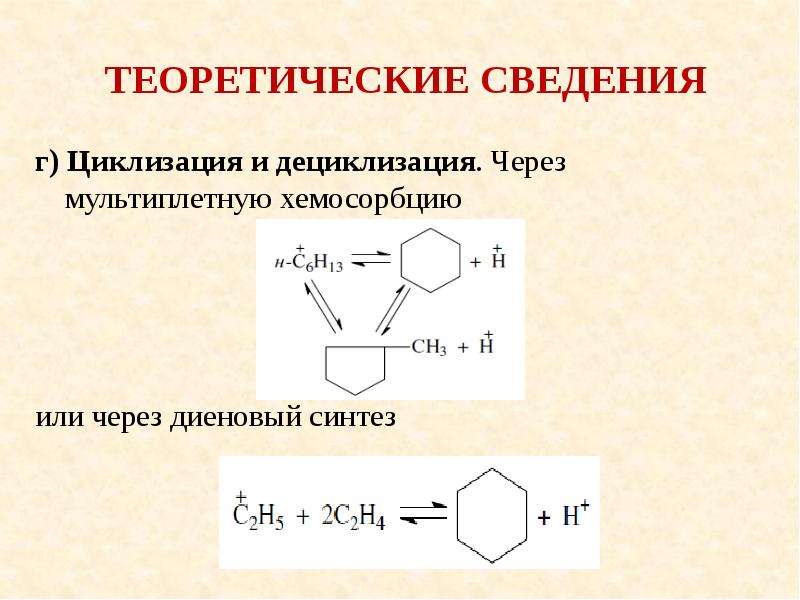

Теоретические сведения г) Циклизация и дециклизация. Через мультиплетную хемосорбцию или через диеновый синтез
Описание слайда:
Теоретические сведения г) Циклизация и дециклизация. Через мультиплетную хемосорбцию или через диеновый синтез

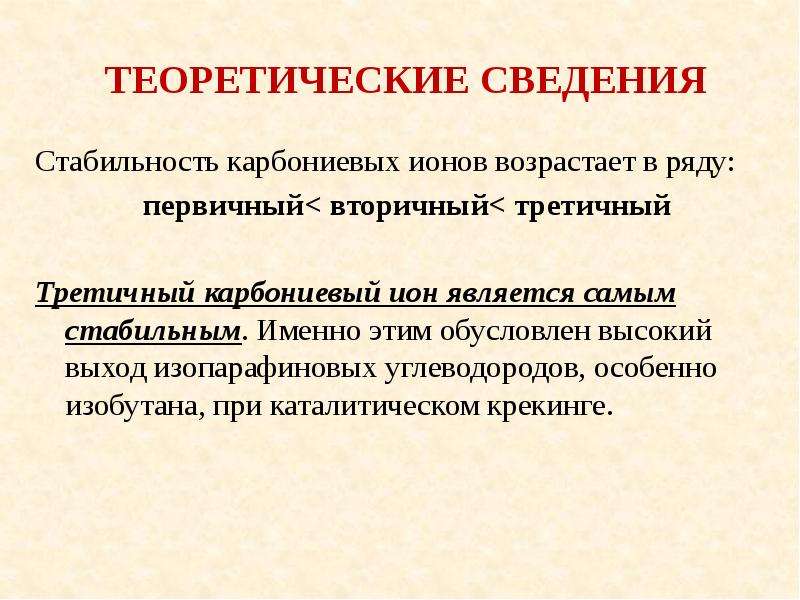

Слайд 12


Теоретические сведения Стабильность карбониевых ионов возрастает в ряду: первичный< вторичный< третичный Третичный карбониевый ион является самым...
Описание слайда:
Теоретические сведения Стабильность карбониевых ионов возрастает в ряду: первичный< вторичный< третичный Третичный карбониевый ион является самым стабильным. Именно этим обусловлен высокий выход изопарафиновых углеводородов, особенно изобутана, при каталитическом крекинге.

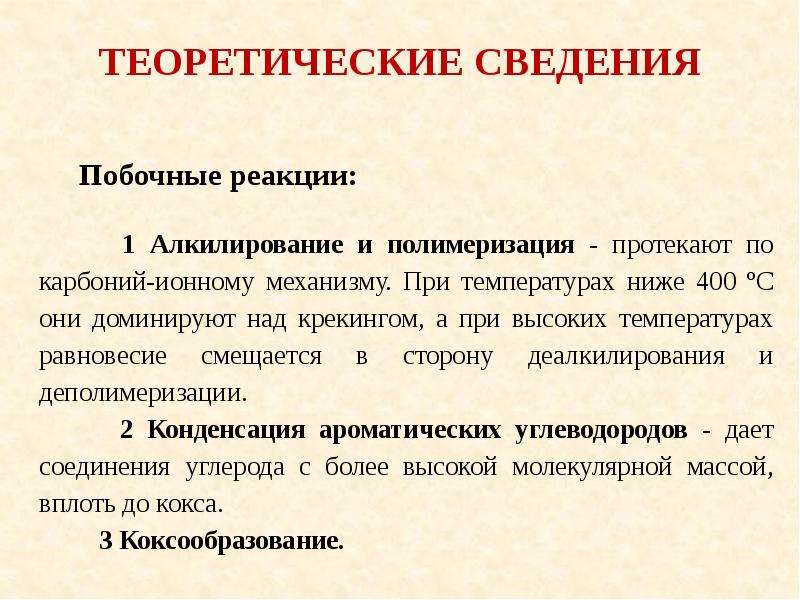

Слайд 13


Теоретические сведения
Описание слайда:
Теоретические сведения

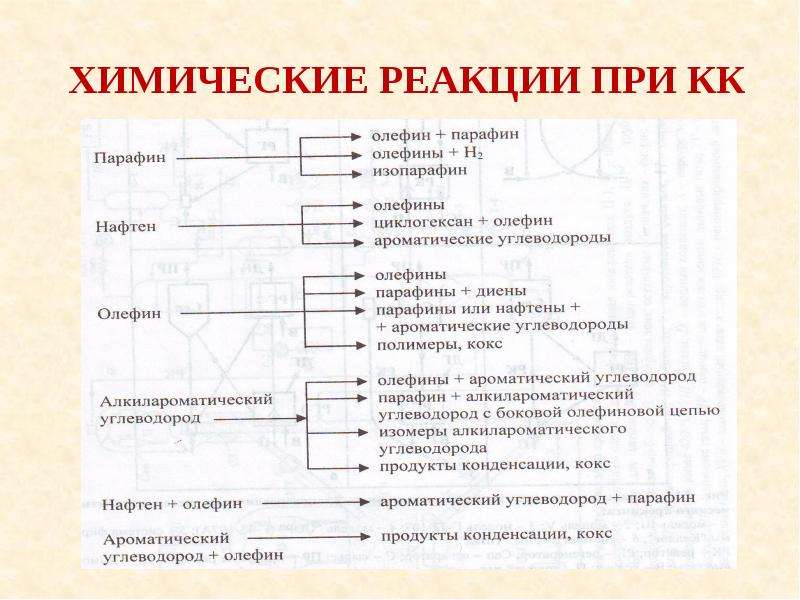

Слайд 14


Химические реакции при КК
Описание слайда:
Химические реакции при КК

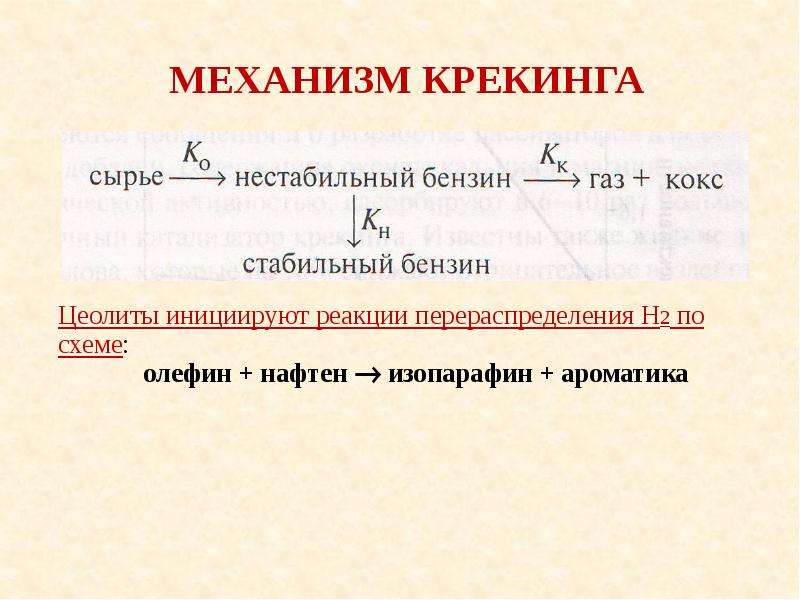

Слайд 15


Механизм крекинга
Описание слайда:
Механизм крекинга

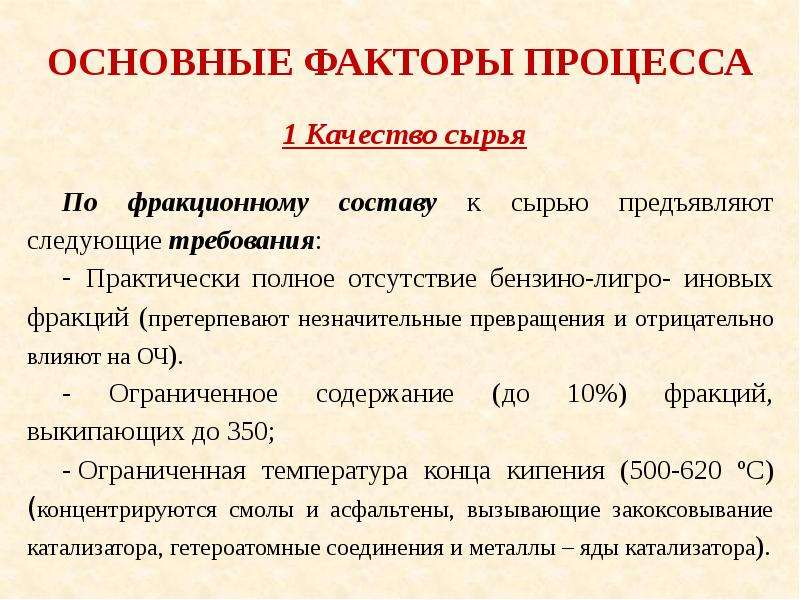

Слайд 16


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 17


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 18


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 19


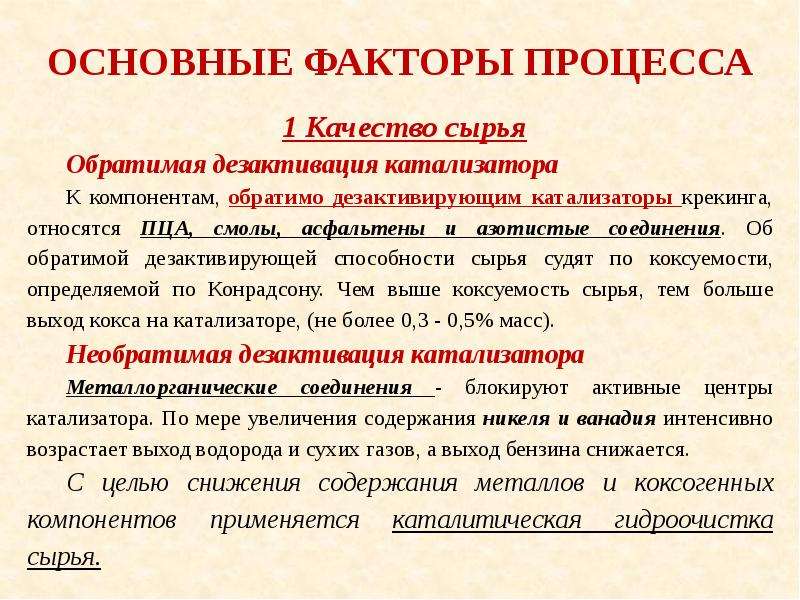

Основные факторы процесса
Описание слайда:
Основные факторы процесса

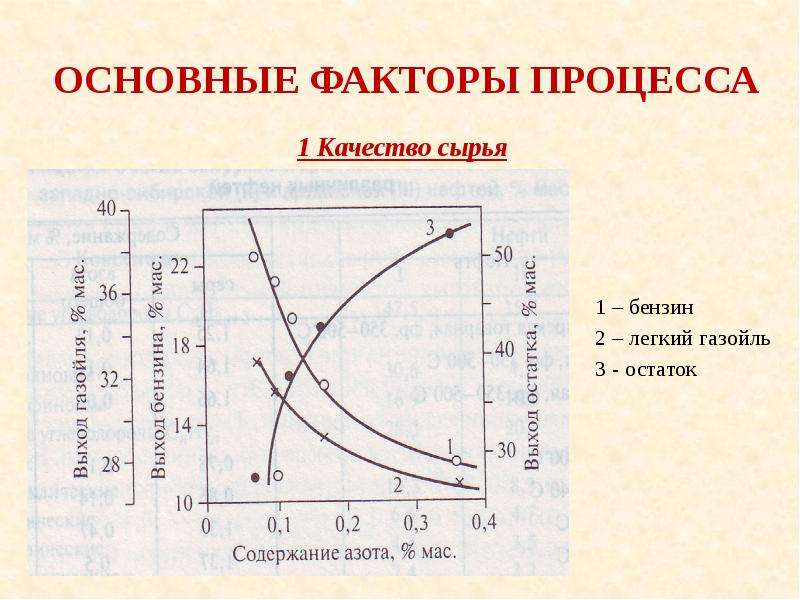

Слайд 20


Основные факторы процесса 1 – бензин 2 – легкий газойль 3 - остаток
Описание слайда:
Основные факторы процесса 1 – бензин 2 – легкий газойль 3 - остаток

Слайд 21


Основные факторы процесса
Описание слайда:
Основные факторы процесса

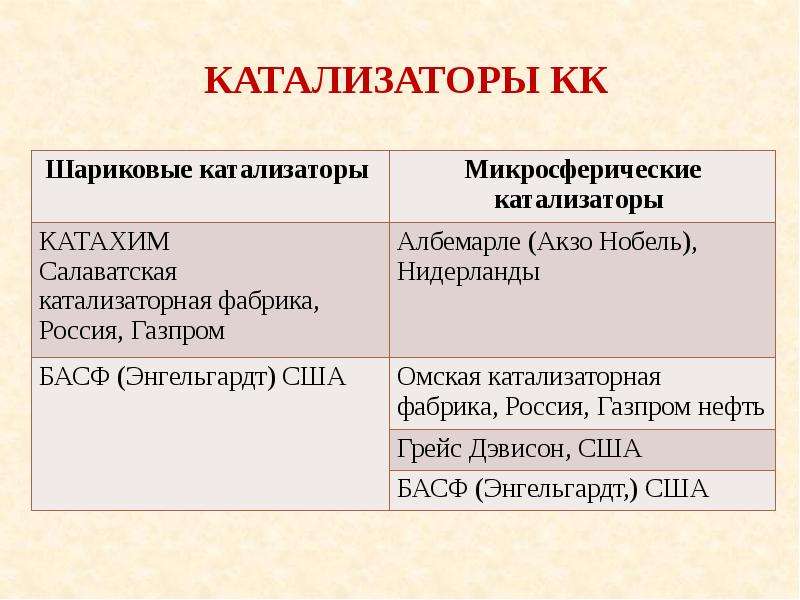

Слайд 22


Катализаторы КК
Описание слайда:
Катализаторы КК

Слайд 23


Основные факторы процесса При 500оС каталитическому крекингу подвергаются углеводороды быстрее, чем при термическом: Парафины – в 6-60 раз Нафтены –...
Описание слайда:
Основные факторы процесса При 500оС каталитическому крекингу подвергаются углеводороды быстрее, чем при термическом: Парафины – в 6-60 раз Нафтены – в 1000 раз Олефины – более чем в 100-10000 раз Ароматические углеводороды – более чем в 10000 раз

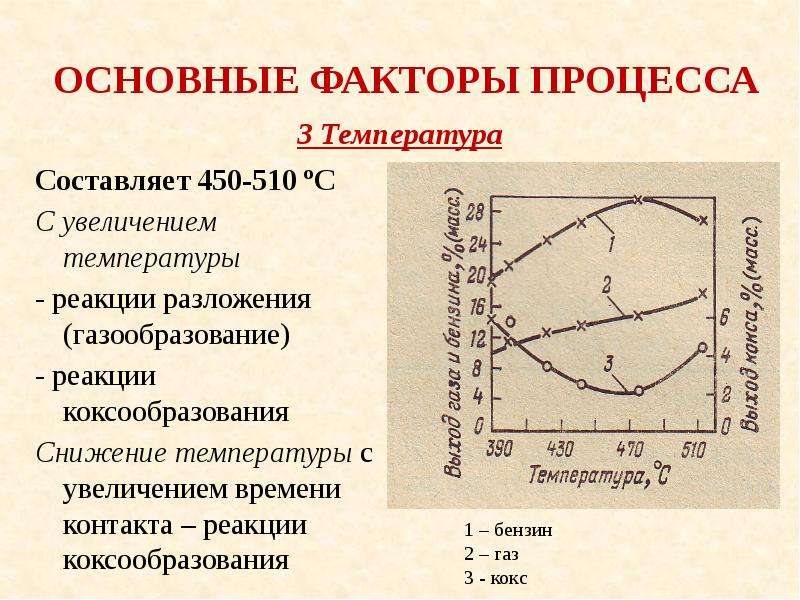

Слайд 24


Основные факторы процесса Составляет 450-510 ºС С увеличением температуры - реакции разложения (газообразование) - реакции коксообразования Снижение...
Описание слайда:
Основные факторы процесса Составляет 450-510 ºС С увеличением температуры - реакции разложения (газообразование) - реакции коксообразования Снижение температуры с увеличением времени контакта – реакции коксообразования

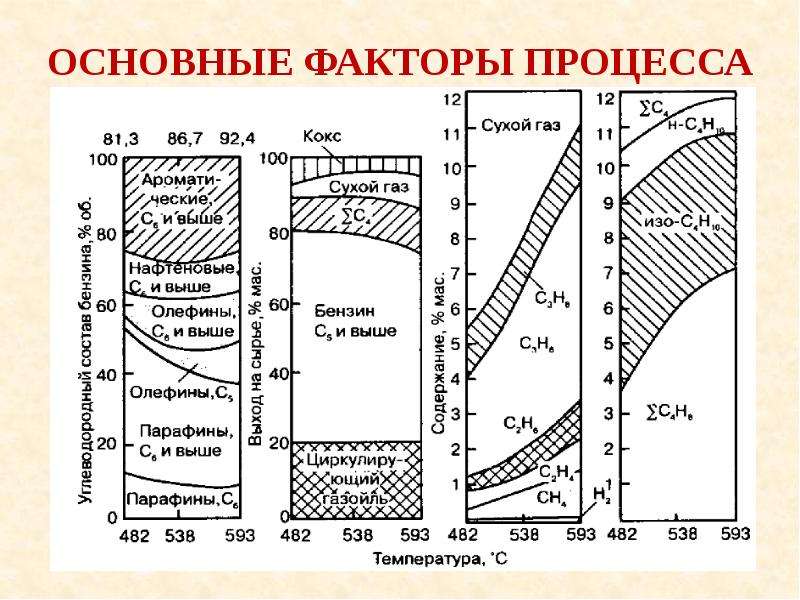

Слайд 25


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 26


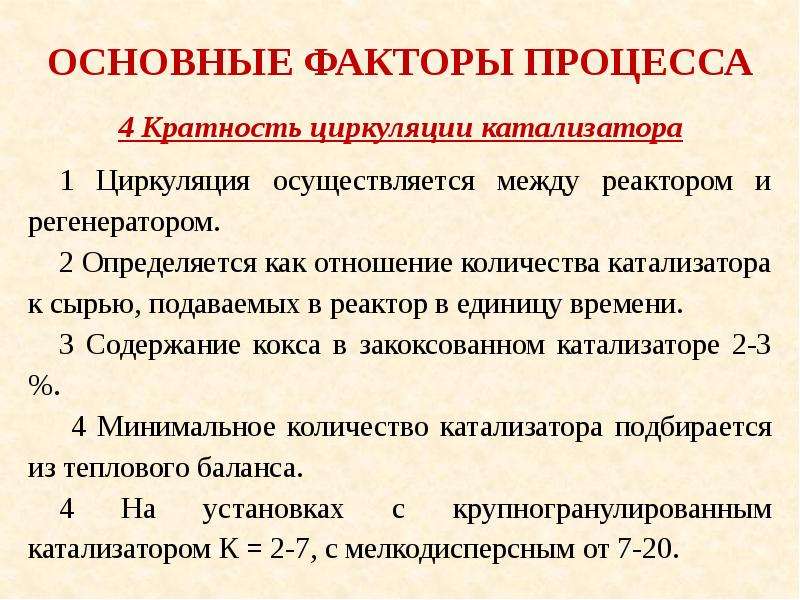

Основные факторы процесса
Описание слайда:
Основные факторы процесса

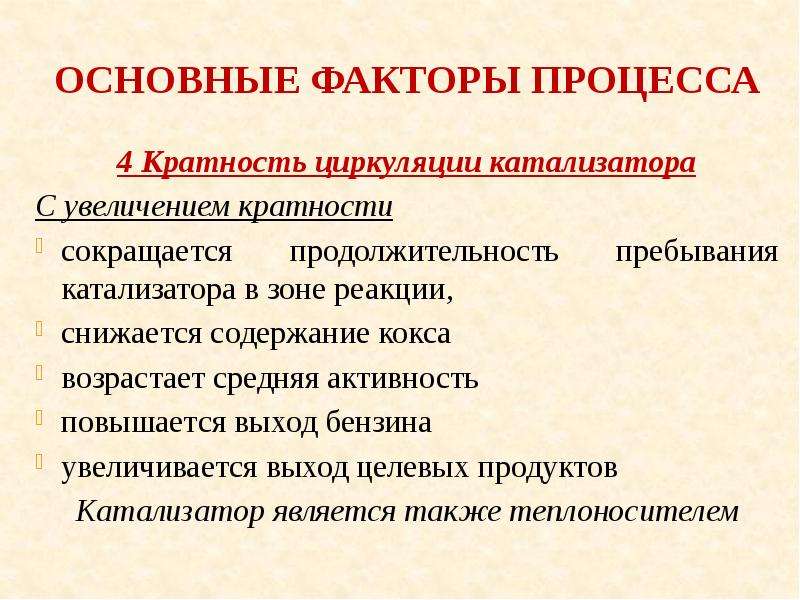

Слайд 27


Основные факторы процесса 4 Кратность циркуляции катализатора С увеличением кратности сокращается продолжительность пребывания катализатора в зоне...
Описание слайда:
Основные факторы процесса 4 Кратность циркуляции катализатора С увеличением кратности сокращается продолжительность пребывания катализатора в зоне реакции, снижается содержание кокса возрастает средняя активность повышается выход бензина увеличивается выход целевых продуктов Катализатор является также теплоносителем

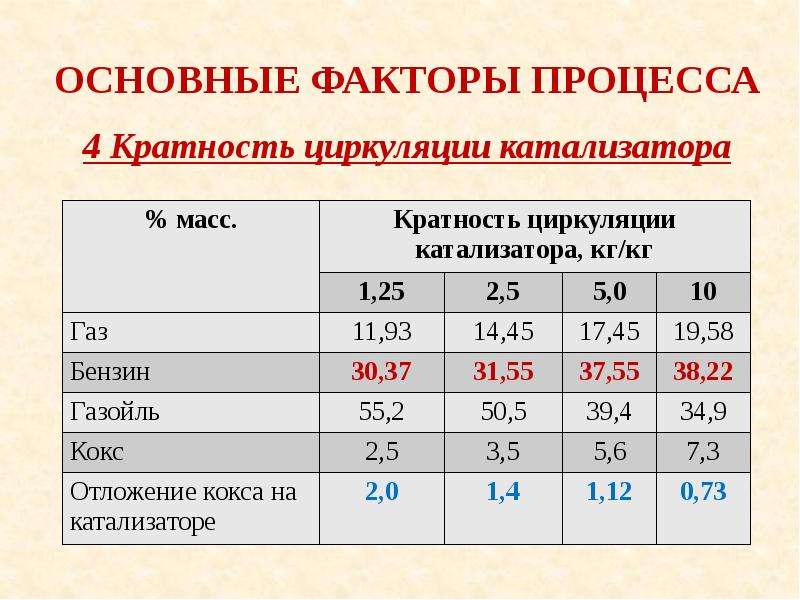

Слайд 28


Основные факторы процесса 4 Кратность циркуляции катализатора
Описание слайда:
Основные факторы процесса 4 Кратность циркуляции катализатора

Слайд 29


Основные факторы процесса
Описание слайда:
Основные факторы процесса

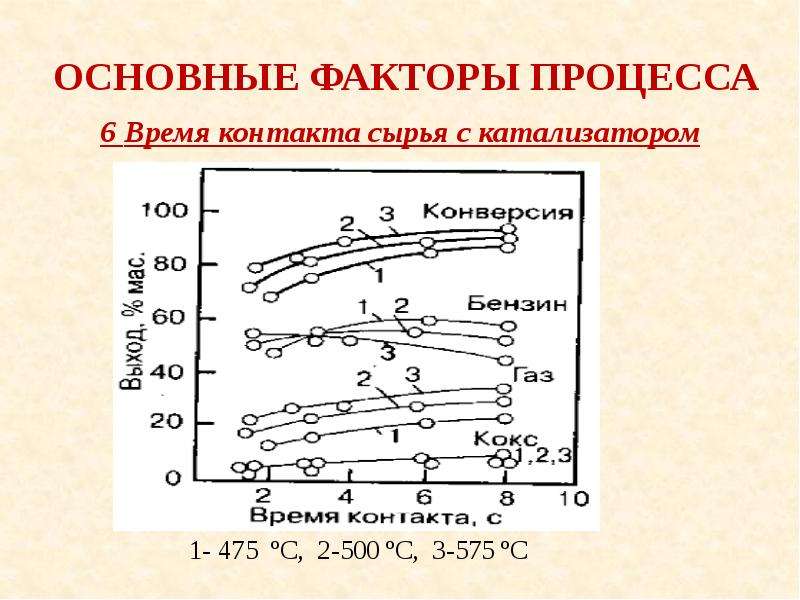

Слайд 30


Основные факторы процесса 1- 475 ºС, 2-500 ºС, 3-575 ºС
Описание слайда:
Основные факторы процесса 1- 475 ºС, 2-500 ºС, 3-575 ºС

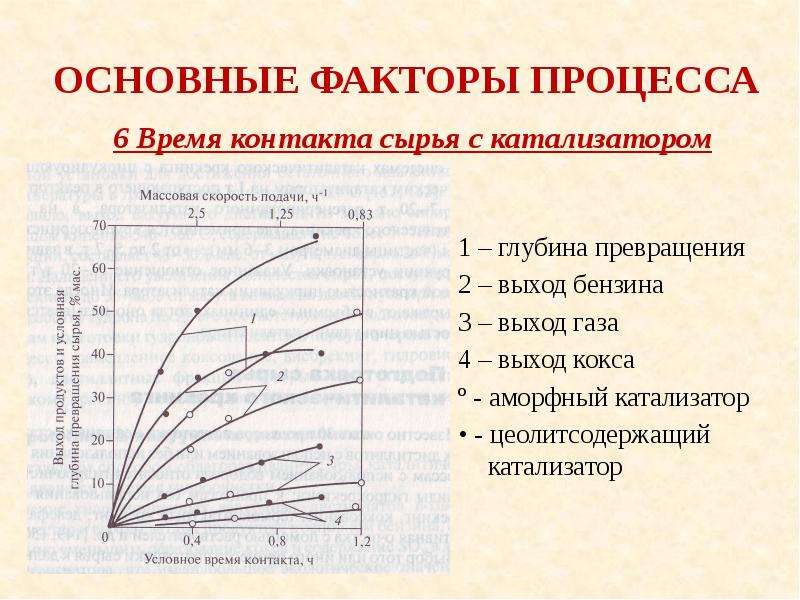

Слайд 31


Основные факторы процесса 1 – глубина превращения 2 – выход бензина 3 – выход газа 4 – выход кокса º - аморфный катализатор • - цеолитсодержащий...
Описание слайда:
Основные факторы процесса 1 – глубина превращения 2 – выход бензина 3 – выход газа 4 – выход кокса º - аморфный катализатор • - цеолитсодержащий катализатор

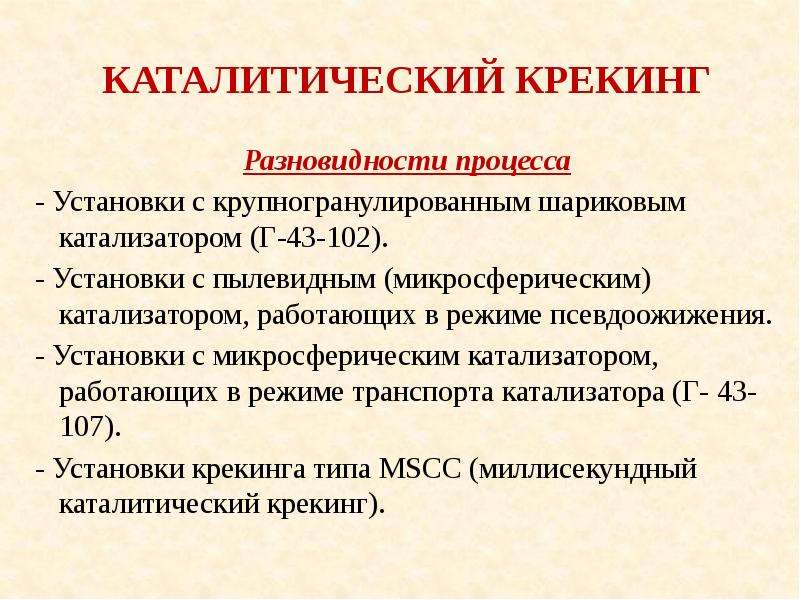

Слайд 32


Каталитический крекинг Разновидности процесса - Установки с крупногранулированным шариковым катализатором (Г-43-102). - Установки с пылевидным...
Описание слайда:
Каталитический крекинг Разновидности процесса - Установки с крупногранулированным шариковым катализатором (Г-43-102). - Установки с пылевидным (микросферическим) катализатором, работающих в режиме псевдоожижения. - Установки с микросферическим катализатором, работающих в режиме транспорта катализатора (Г- 43-107). - Установки крекинга типа MSCC (миллисекундный каталитический крекинг).

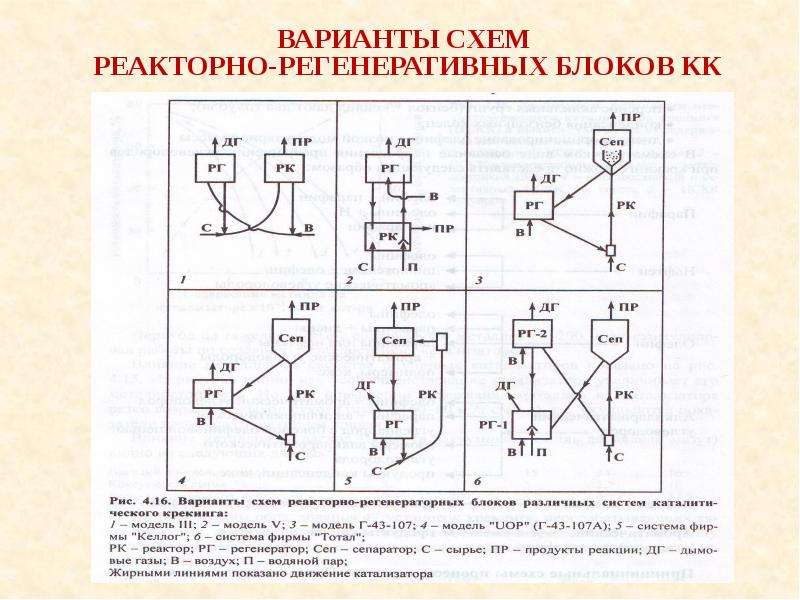

Слайд 33


Варианты схем реакторно-регенеративных блоков КК
Описание слайда:
Варианты схем реакторно-регенеративных блоков КК

Слайд 34


Каталитический крекинг Реакторно-регенеративный блок КК с движущимся слоем шарикового катализатора Установка ТСС (США) Установка Г-43-102 2 –...
Описание слайда:
Каталитический крекинг Реакторно-регенеративный блок КК с движущимся слоем шарикового катализатора Установка ТСС (США) Установка Г-43-102 2 – регенератор, 3 - реактор

Слайд 35


установка Г-43-102 каталитического крекинга вакуумного газойля
Описание слайда:
установка Г-43-102 каталитического крекинга вакуумного газойля

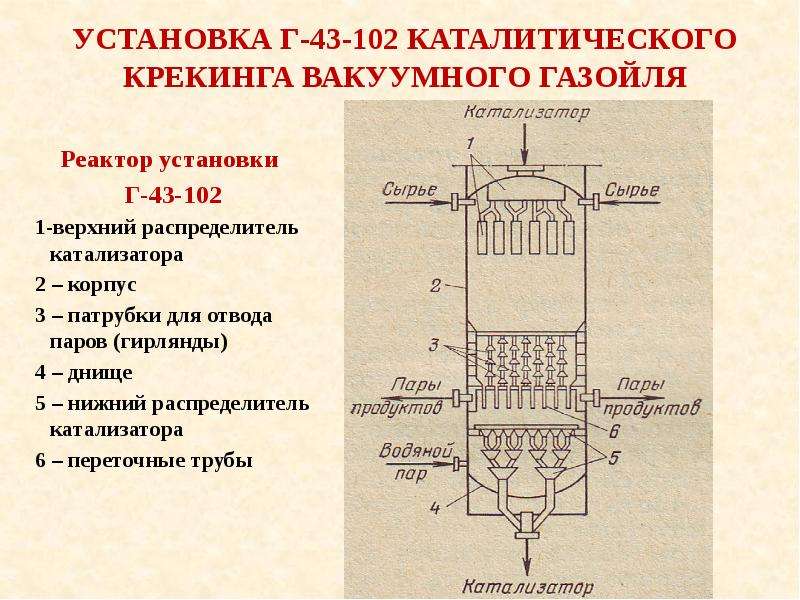

Слайд 36


установка Г-43-102 каталитического крекинга вакуумного газойля Реактор установки Г-43-102 1-верхний распределитель катализатора 2 – корпус 3 –...
Описание слайда:
установка Г-43-102 каталитического крекинга вакуумного газойля Реактор установки Г-43-102 1-верхний распределитель катализатора 2 – корпус 3 – патрубки для отвода паров (гирлянды) 4 – днище 5 – нижний распределитель катализатора 6 – переточные трубы

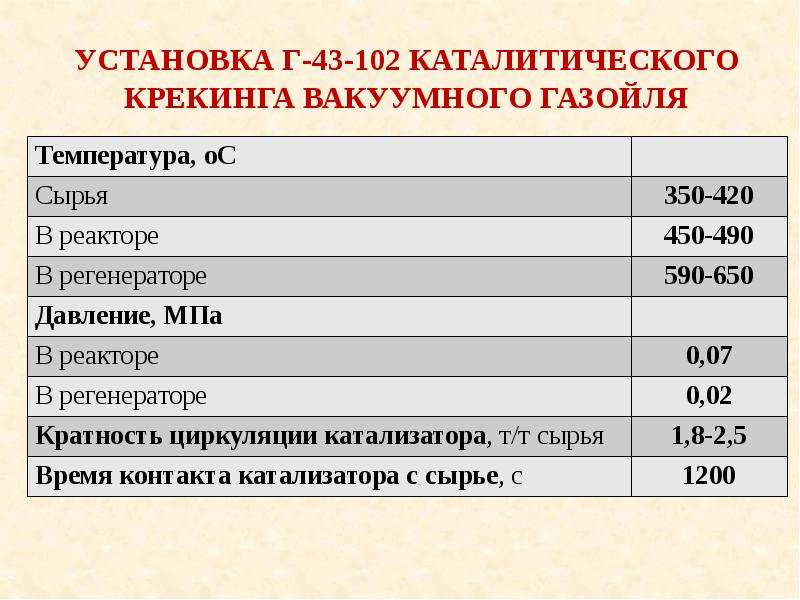

Слайд 37


установка Г-43-102 каталитического крекинга вакуумного газойля
Описание слайда:
установка Г-43-102 каталитического крекинга вакуумного газойля

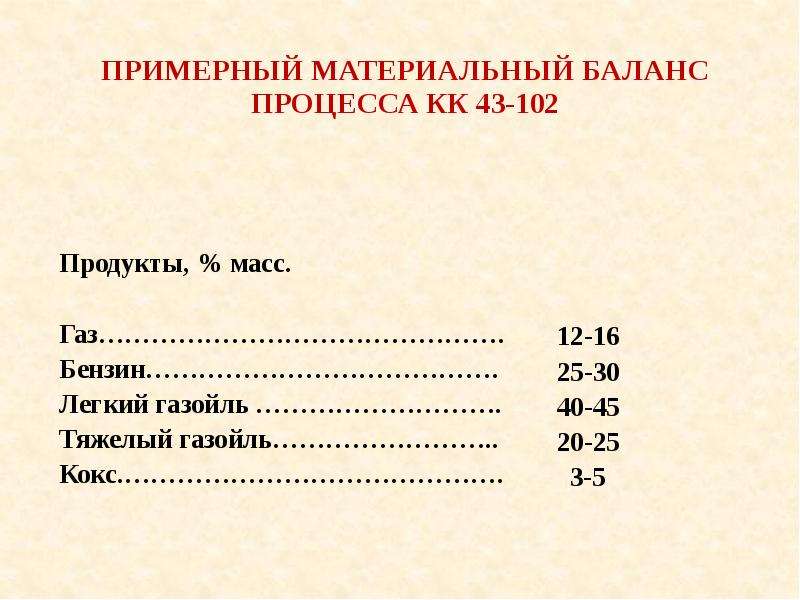

Слайд 38


Примерный материальный баланс процесса КК 43-102
Описание слайда:
Примерный материальный баланс процесса КК 43-102

Слайд 39

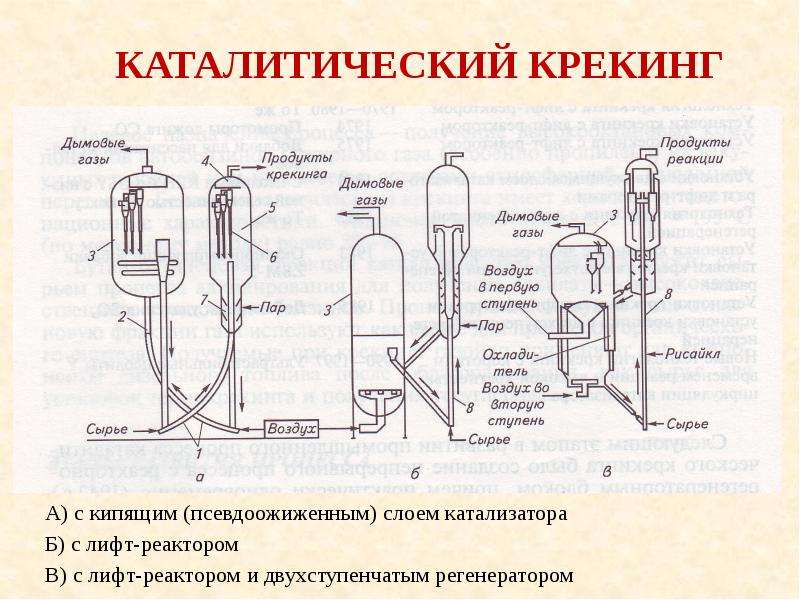

Каталитический крекинг А) с кипящим (псевдоожиженным) слоем катализатора Б) с лифт-реактором В) с лифт-реактором и двухступенчатым регенератором
Описание слайда:
Каталитический крекинг А) с кипящим (псевдоожиженным) слоем катализатора Б) с лифт-реактором В) с лифт-реактором и двухступенчатым регенератором

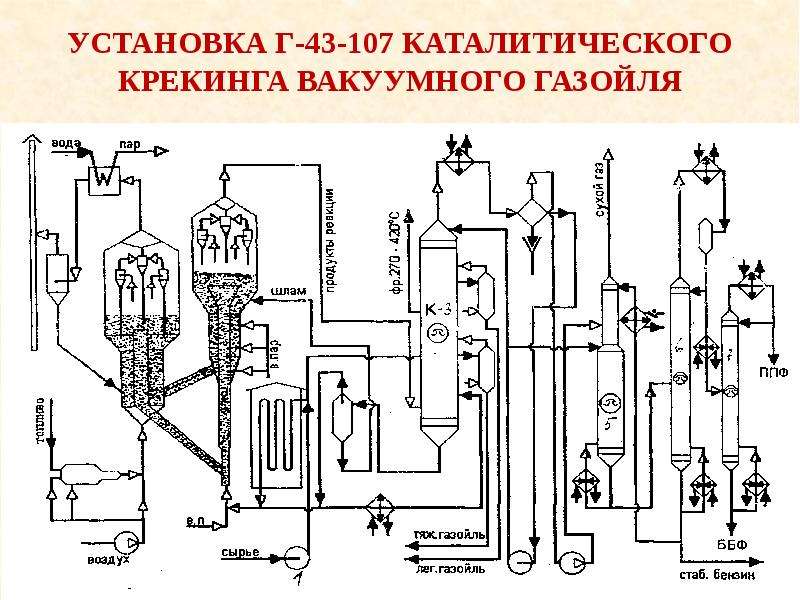

Слайд 40


установка Г-43-107 каталитического крекинга вакуумного газойля
Описание слайда:
установка Г-43-107 каталитического крекинга вакуумного газойля

Слайд 41

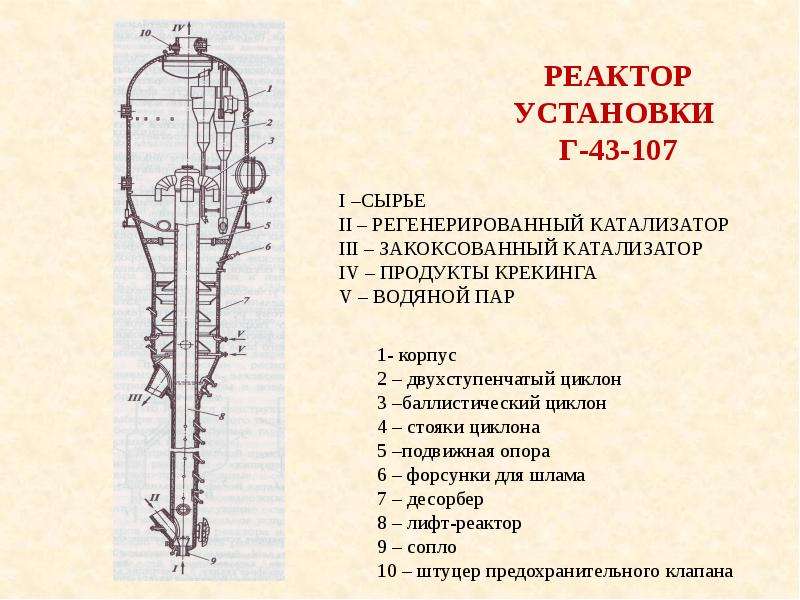

Реактор установки Г-43-107
Описание слайда:
Реактор установки Г-43-107

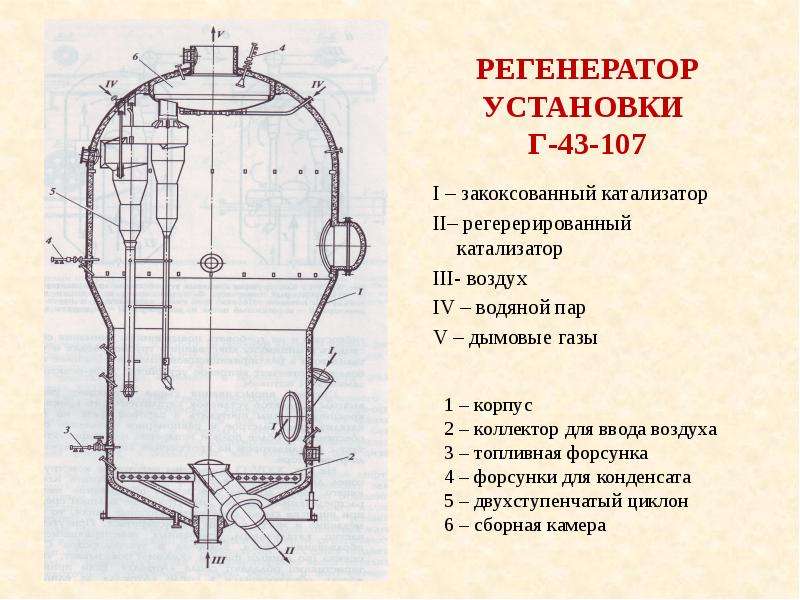

Слайд 42


Регенератор установки Г-43-107 I – закоксованный катализатор II– регерерированный катализатор III- воздух IV – водяной пар V – дымовые газы
Описание слайда:
Регенератор установки Г-43-107 I – закоксованный катализатор II– регерерированный катализатор III- воздух IV – водяной пар V – дымовые газы

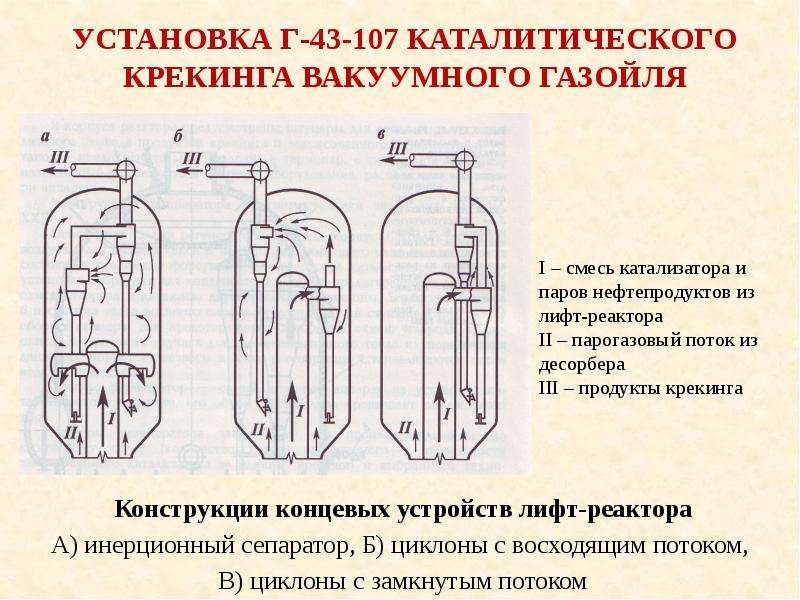

Слайд 43


установка Г-43-107 каталитического крекинга вакуумного газойля Конструкции концевых устройств лифт-реактора А) инерционный сепаратор, Б) циклоны с...
Описание слайда:
установка Г-43-107 каталитического крекинга вакуумного газойля Конструкции концевых устройств лифт-реактора А) инерционный сепаратор, Б) циклоны с восходящим потоком, В) циклоны с замкнутым потоком

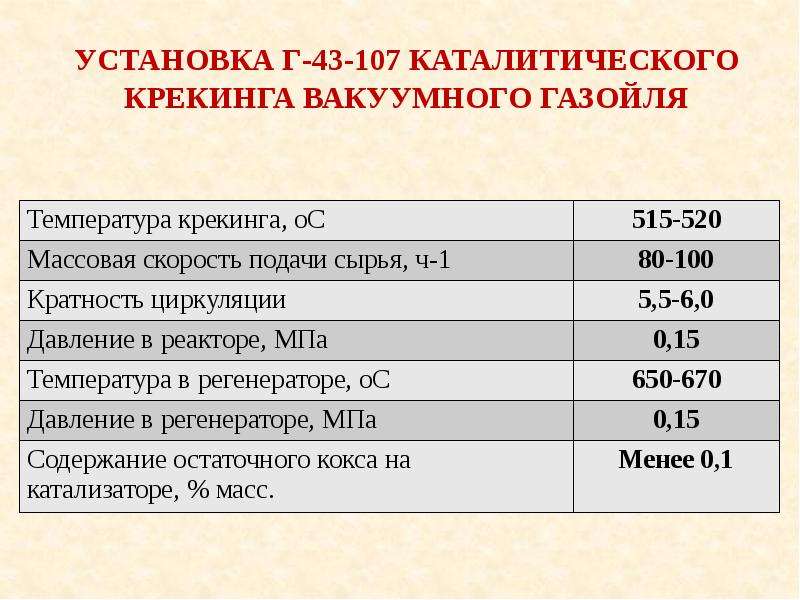

Слайд 44


установка Г-43-107 каталитического крекинга вакуумного газойля
Описание слайда:
установка Г-43-107 каталитического крекинга вакуумного газойля

Слайд 45


Примерный материальный баланс процесса 43-107
Описание слайда:
Примерный материальный баланс процесса 43-107

Слайд 46


MSCC
Описание слайда:
MSCC

Слайд 47

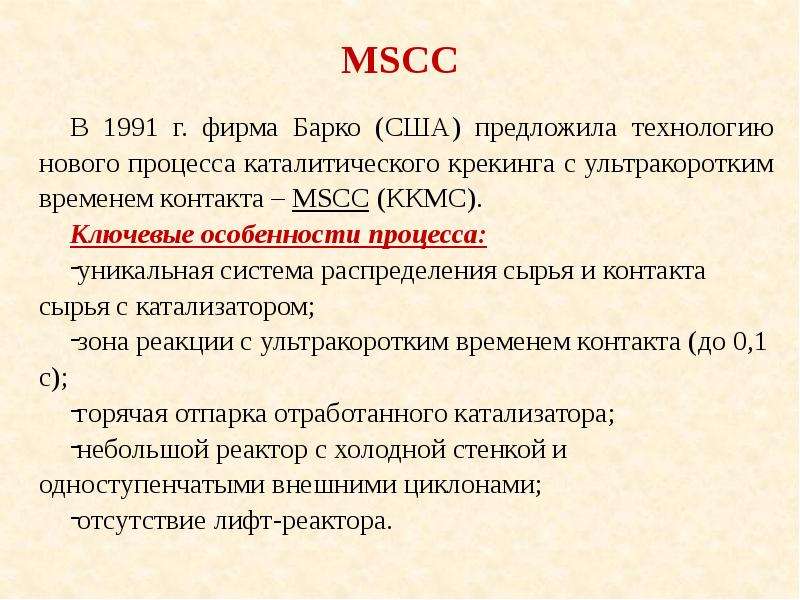

MSCC Обеспечивает Значительное повышение выхода целевых продуктов Улучшение качества продуктов Повышение надежности и снижение эксплуатационных и...
Описание слайда:
MSCC Обеспечивает Значительное повышение выхода целевых продуктов Улучшение качества продуктов Повышение надежности и снижение эксплуатационных и капитальных затрат

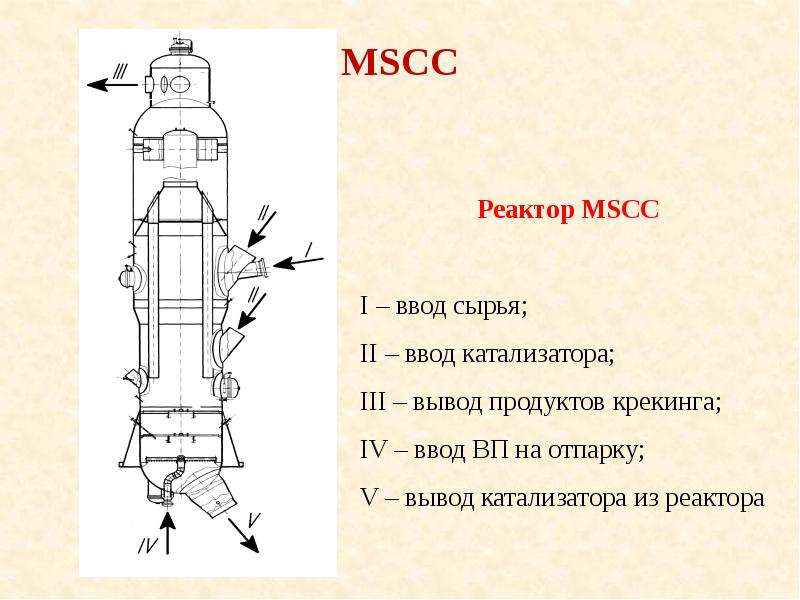

Слайд 48


MSCC
Описание слайда:
MSCC

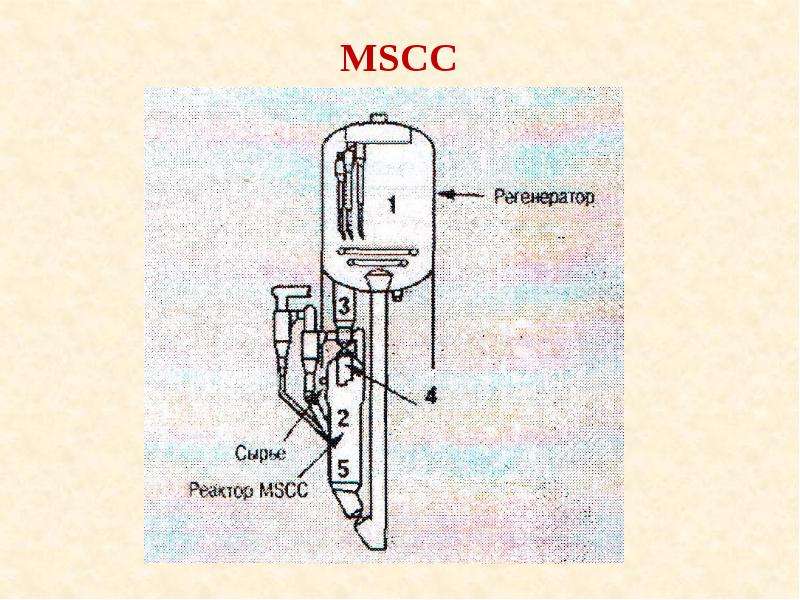

Слайд 49


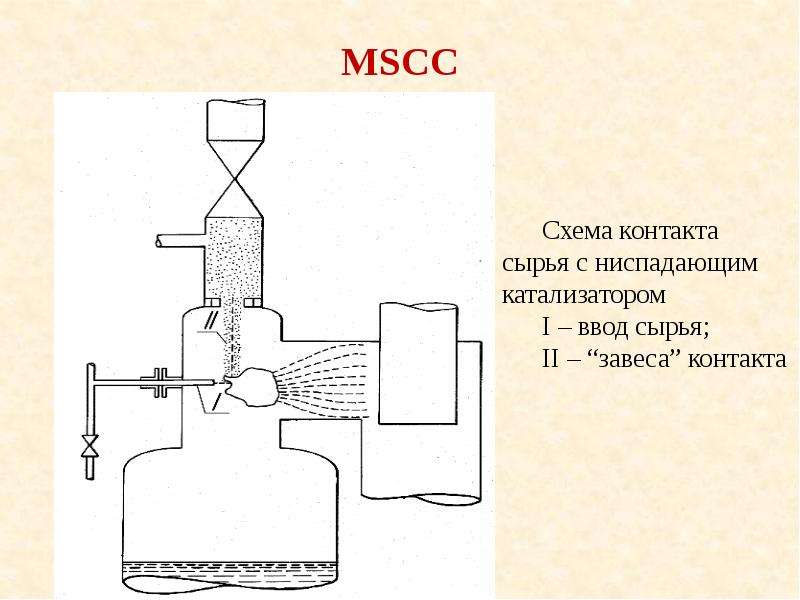

MSCC
Описание слайда:
MSCC

Слайд 50


MSCC
Описание слайда:
MSCC

Слайд 51


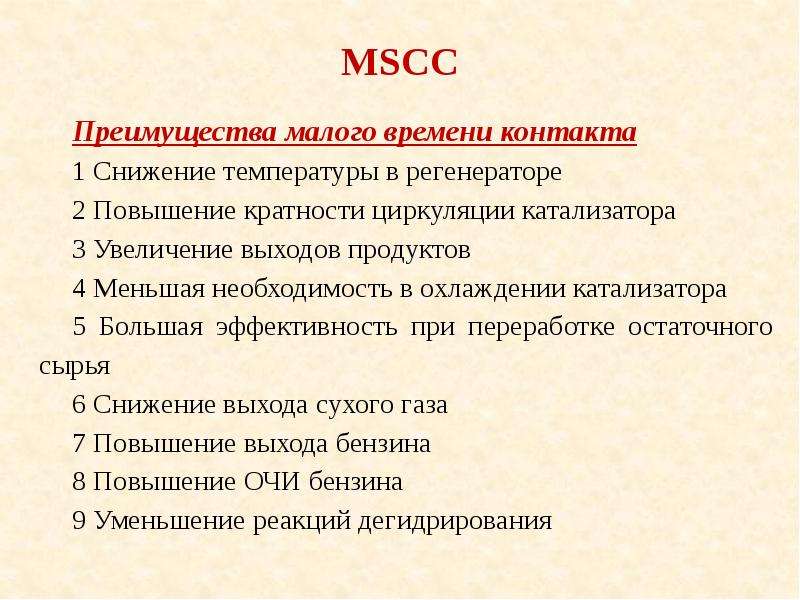

MSCC
Описание слайда:
MSCC

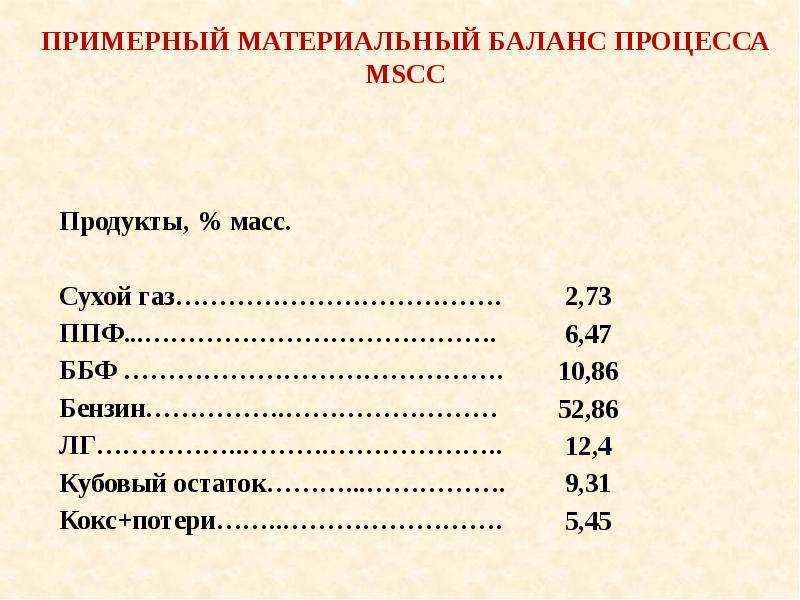

Слайд 52


Примерный материальный баланс процесса MSCC
Описание слайда:
Примерный материальный баланс процесса MSCC

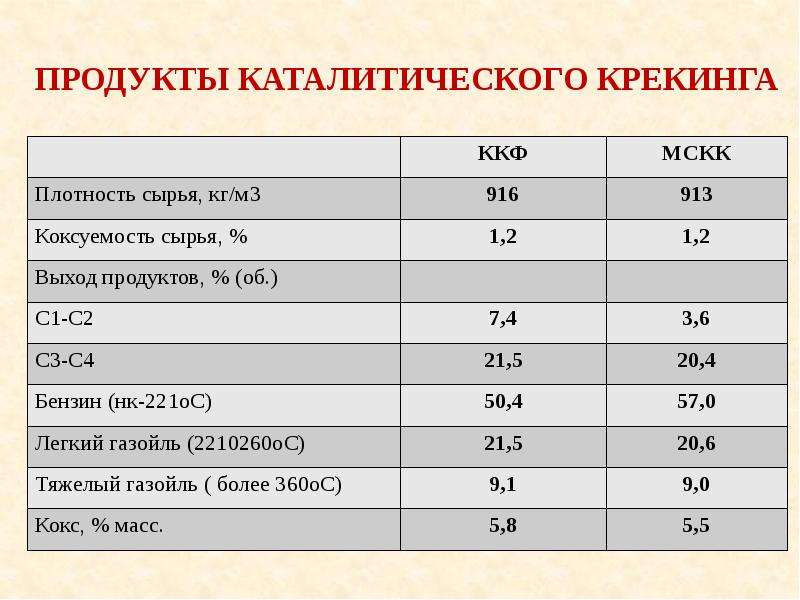

Слайд 53


Продукты каталитического крекинга
Описание слайда:
Продукты каталитического крекинга

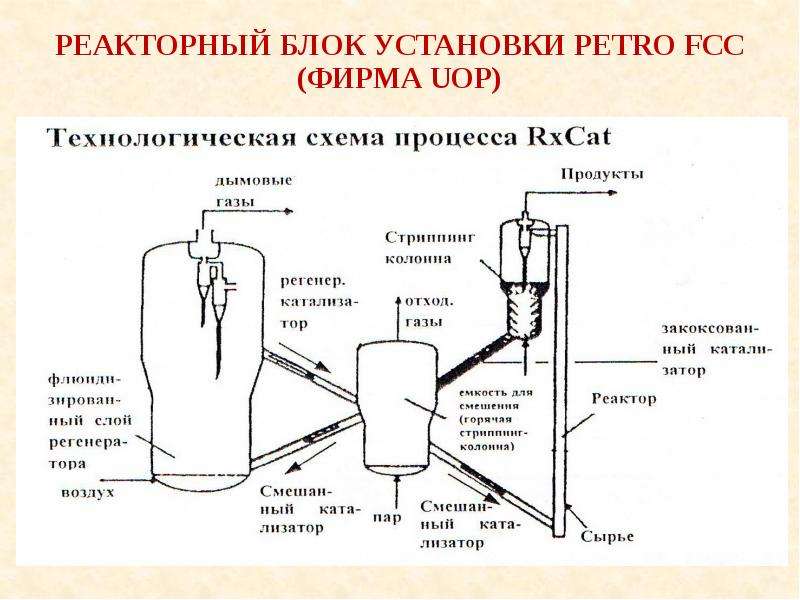

Слайд 54


Реакторный блок установки PETRO FCC (Фирма UOP)
Описание слайда:
Реакторный блок установки PETRO FCC (Фирма UOP)

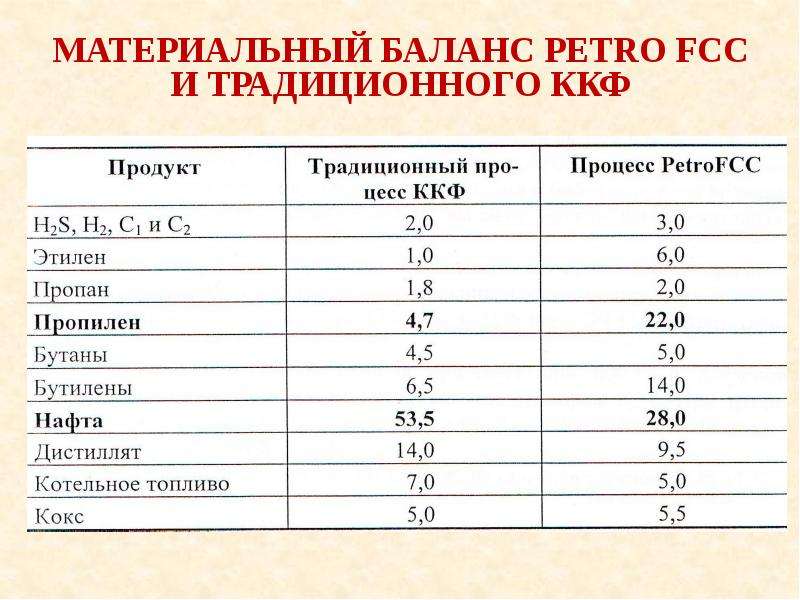

Слайд 55


Материальный баланс PETRO FCC и традиционного ККФ
Описание слайда:
Материальный баланс PETRO FCC и традиционного ККФ

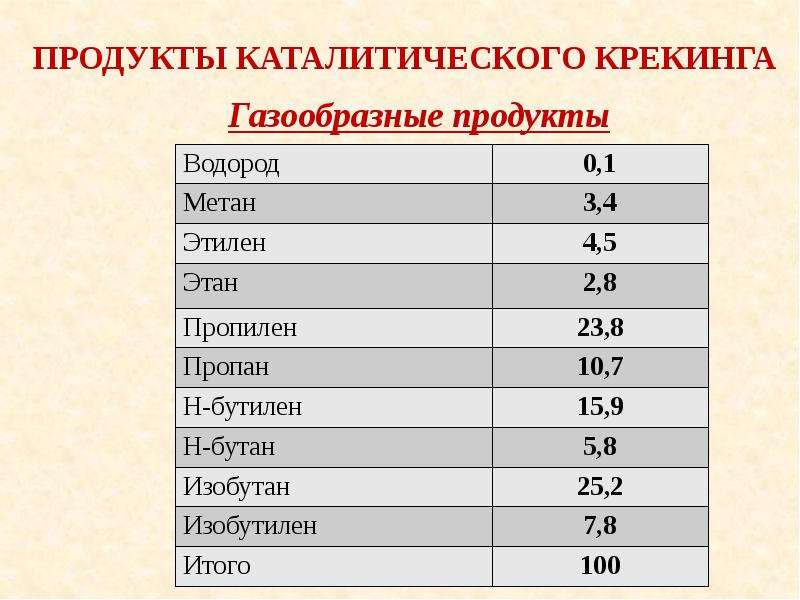

Слайд 56


Продукты каталитического крекинга Газообразные продукты
Описание слайда:
Продукты каталитического крекинга Газообразные продукты

Слайд 57


Продукты каталитического крекинга
Описание слайда:
Продукты каталитического крекинга

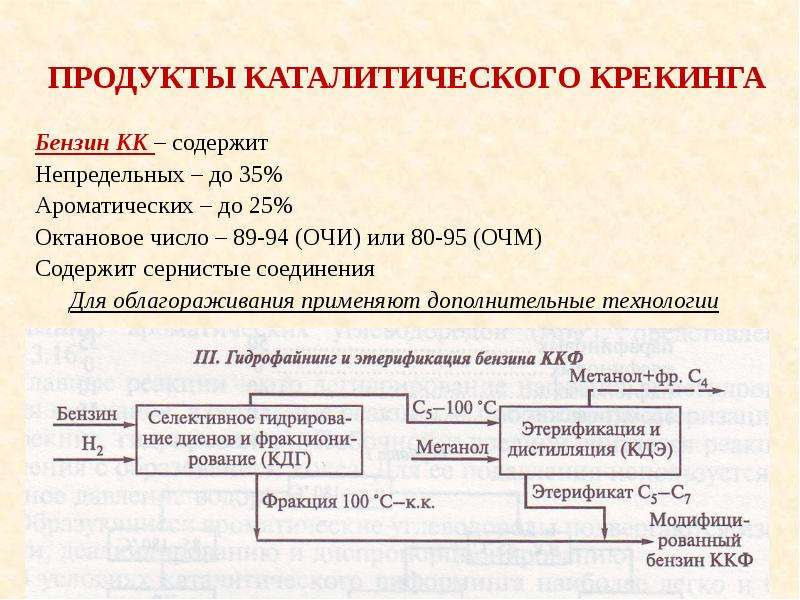

Слайд 58


Продукты каталитического крекинга Бензин КК – содержит Непредельных – до 35% Ароматических – до 25% Октановое число – 89-94 (ОЧИ) или 80-95 (ОЧМ)...
Описание слайда:
Продукты каталитического крекинга Бензин КК – содержит Непредельных – до 35% Ароматических – до 25% Октановое число – 89-94 (ОЧИ) или 80-95 (ОЧМ) Содержит сернистые соединения Для облагораживания применяют дополнительные технологии

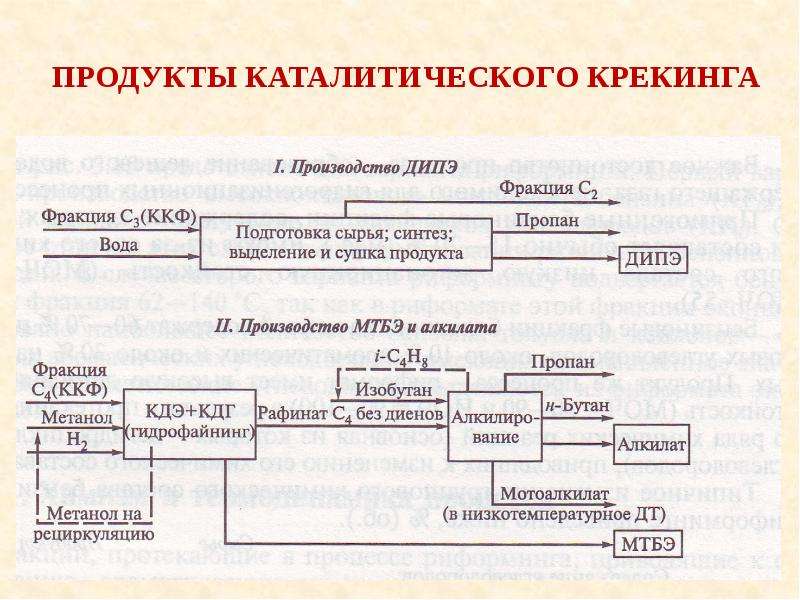

Слайд 59


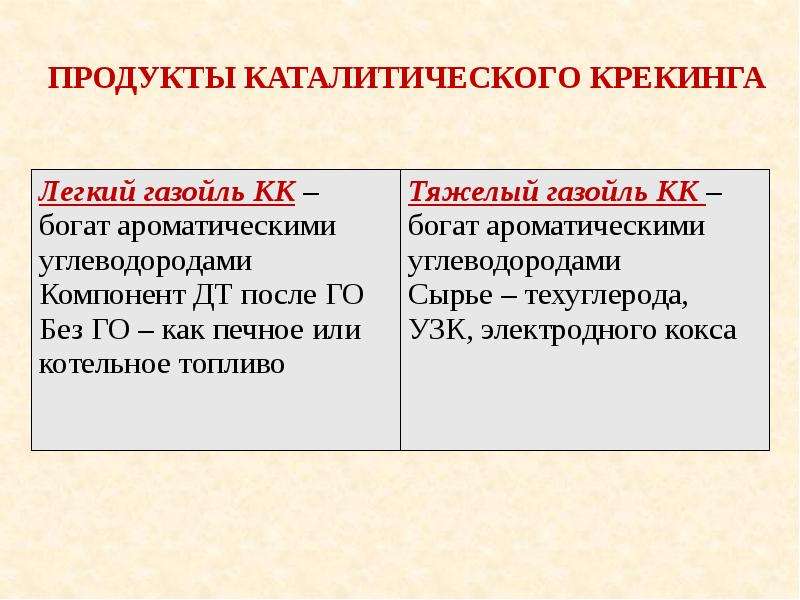

Продукты каталитического крекинга
Описание слайда:
Продукты каталитического крекинга

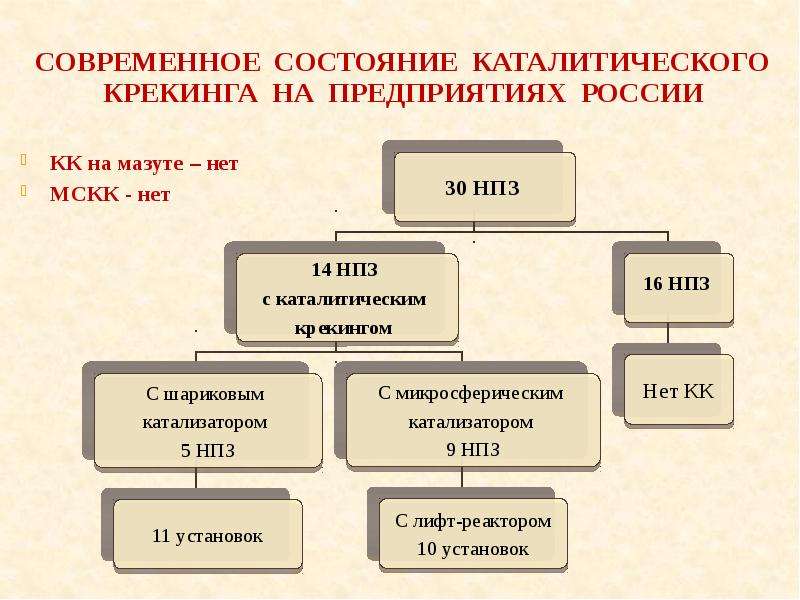

Слайд 60


Современное состояние каталитического крекинга на предприятиях России КК на мазуте – нет МСКК - нет
Описание слайда:
Современное состояние каталитического крекинга на предприятиях России КК на мазуте – нет МСКК - нет

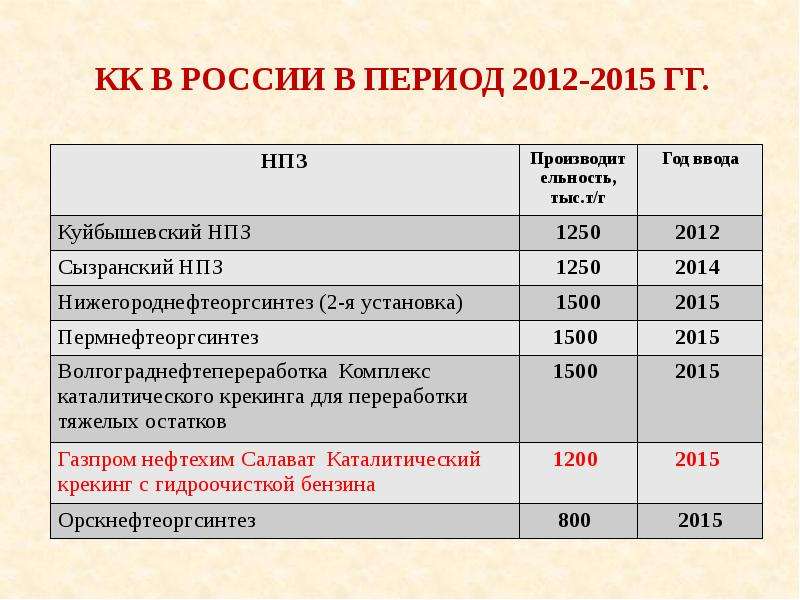

Слайд 61


КК в России в период 2012-2015 гг.
Описание слайда:
КК в России в период 2012-2015 гг.

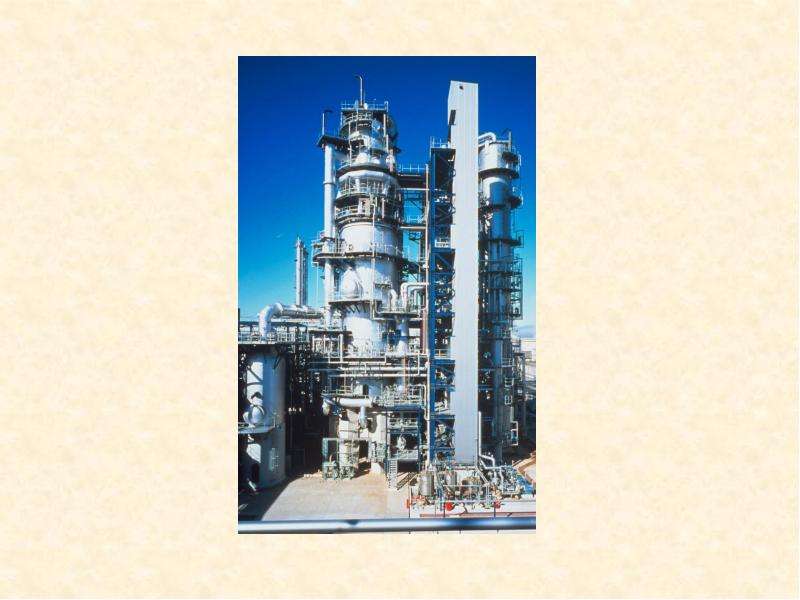

Слайд 62


Каталитический крекинг, слайд №62
Описание слайда:

Слайд 63

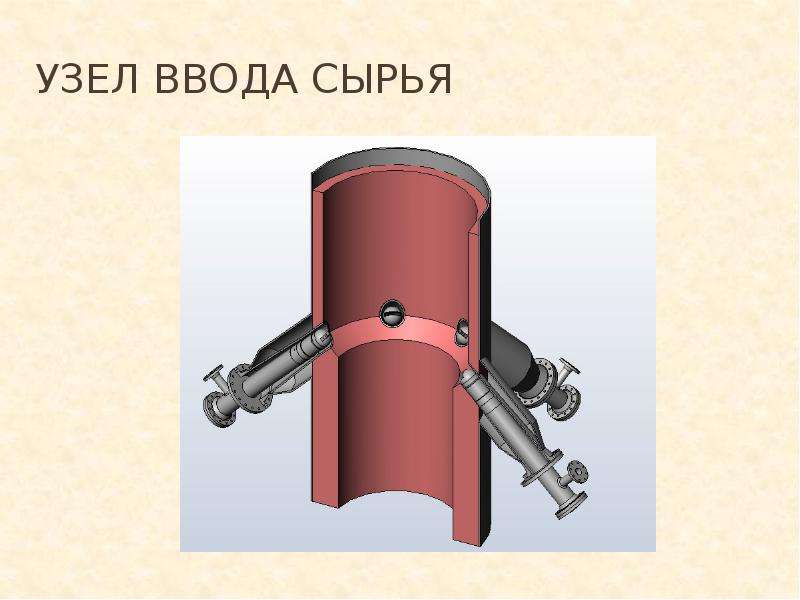

Узел ввода сырья
Описание слайда:
Узел ввода сырья
