Слайд 1

Описание слайда:

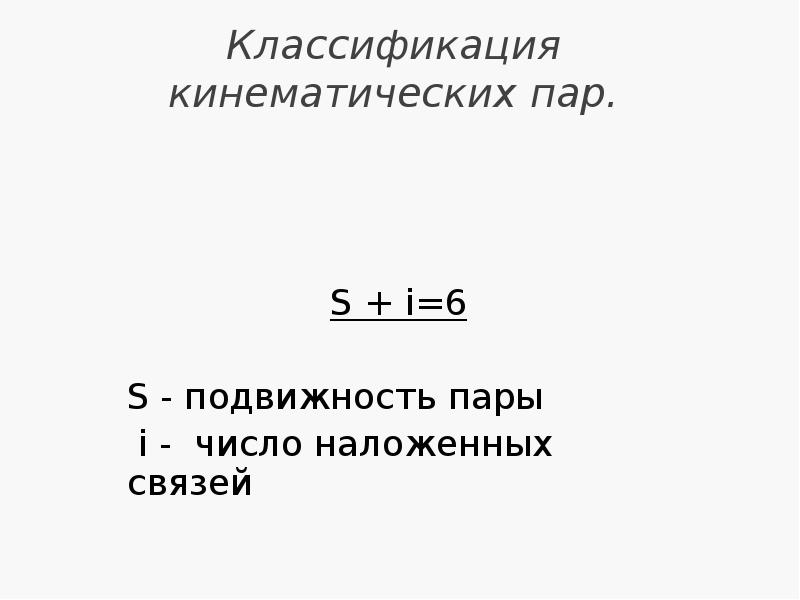

Классификация кинематических пар. S + i=6 S - подвижность пары i - число наложенных связей

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Высшие и низшие кинематические пары. Низшей кинематической парой называется пара 5-го класса, контакт между кинематическими звеньями которой происходит по поверхности. Высшая кинематическая пара – пара 4-го класса, контакт между кинематическими звеньями которой происходит по линии или в точке. Свойства низших кинематических пар: Свойство обратимости. Траектории точек звеньев не зависят от того, какое звено закреплено.

Слайд 4

Описание слайда:

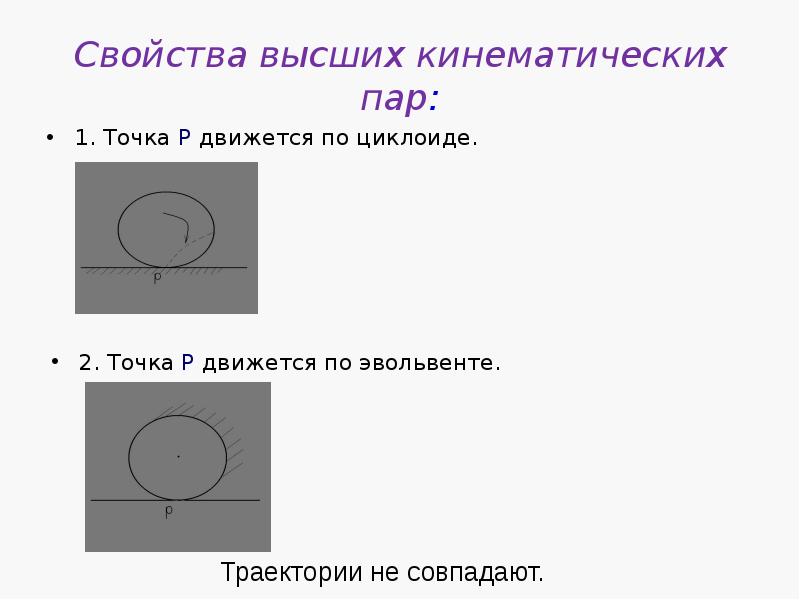

Свойства высших кинематических пар: 1. Точка P движется по циклоиде.

Слайд 5

Описание слайда:

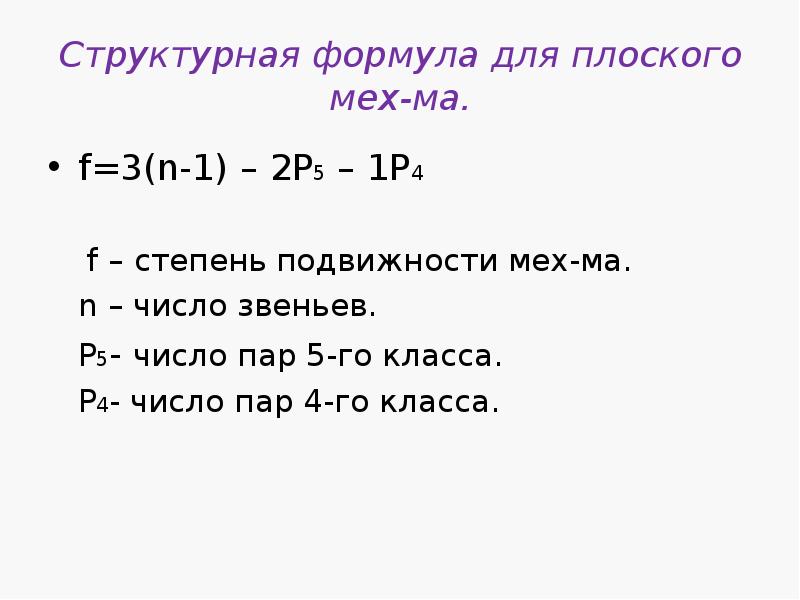

Структурная формула для плоского мех-ма. f=3(n-1) – 2P5 – 1P4 f – степень подвижности мех-ма. n – число звеньев. P5- число пар 5-го класса. P4- число пар 4-го класса.
