Классификация моделей данных

Слайд 2

Описание слайда:

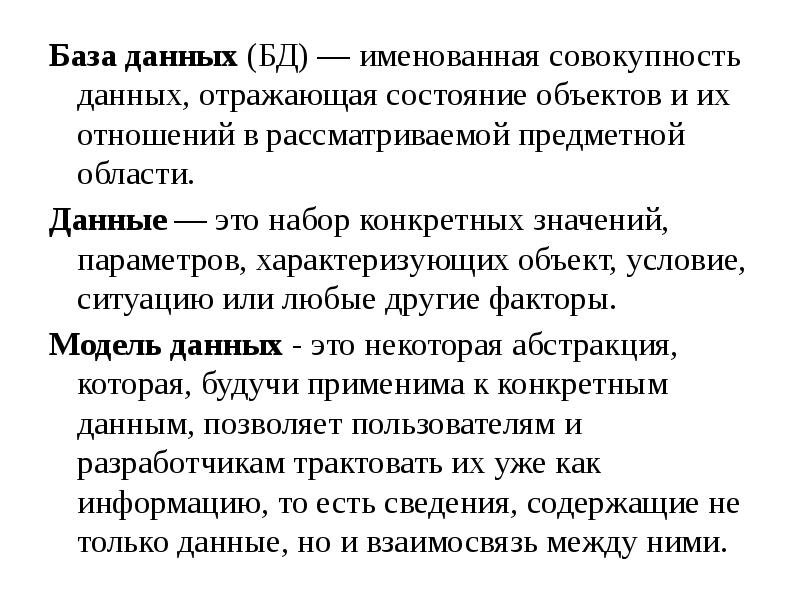

База данных (БД) — именованная совокупность данных, отражающая состояние объектов и их отношений в рассматриваемой предметной области. База данных (БД) — именованная совокупность данных, отражающая состояние объектов и их отношений в рассматриваемой предметной области. Данные — это набор конкретных значений, параметров, характеризующих объект, условие, ситуацию или любые другие факторы. Модель данных - это некоторая абстракция, которая, будучи применима к конкретным данным, позволяет пользователям и разработчикам трактовать их уже как информацию, то есть сведения, содержащие не только данные, но и взаимосвязь между ними.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Инфологические модели Инфологические модели данных используются на ранних стадиях проектирования для описания структур данных в процессе разработки приложения. Цель инфологического моделирования – обеспечение наиболее естественных для человека способов сбора и представления той информации, которую предполагается хранить в создаваемой базе данных

Слайд 6

Описание слайда:

Диаграммы Бахмана Объекты (сущности) – вершины математического графа связи —дуги графа. Недостаток: - статичность, не позволяющая наглядно отображать процессы, в которые вовлечены сущности и к которым подвержены отношения.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Даталогические модели Модель, отражающая логические взаимосвязи между элементами данных безотносительно их содержания и физической организации.

Слайд 9

Описание слайда:

Документальные модели Документальная модель соответствуют представлению о слабоструктурированной информации, ориентированной на свободные форматы документов, текстов на естественном языке. Подразделяются на: Ориентированные на формат документа; Дескрипторные модели; Тезаурусные модели.

Слайд 10

Описание слайда:

Ориентированные на формат документа

Слайд 11

Описание слайда:

Дескрипторные модели Дескрипторные модели — используются на ранних стадиях использования документальных баз данных. В этих моделях каждому документу соответствует дескриптор — описатель. Дескриптор имеет жесткую структуру и описывает документ в соответствии с теми характеристиками, которые требуются для работы с документами в разрабатываемой документальной БД.

Слайд 12

Описание слайда:

Тезаурусные модели Тезаурусные модели основаны на принципе организации словарей, содержат определенные языковые конструкции и принципы их взаимодействия в заданной грамматике. Тезаурус – это словарь, в явном виде фиксирующий семантические отношения между составляющими его единицами.

Слайд 13

Описание слайда:

Фактографические модели Фактографические модели – соответствуют представлению о четко структурированной информации, формализованных данных (дерево, сеть, таблица).

Слайд 14

Описание слайда:

Теоретико-графовые модели Теоретико-графовая модель – это совокупность объектов реального мира в виде графа взаимосвязанных информационных объектов.

Слайд 15

Описание слайда:

Иерархическая модель Основные информационные единицы в иерархической модели: база данных (БД); Поле данных – это минимальная, неделимая единица данных, доступная пользователю с помощью СУБД. Сегмент (запись) данных – более высокий уровень абстракции, объединение полей данных.

Слайд 16

Описание слайда:

Сетевая модель Базовыми объектами модели являются: - элемент данных — минимальная информационная единица, доступная пользователю с использованием СУБД; - агрегат данных : агрегат типа вектор и агрегат типа повторяющаяся группа; - запись - совокупность агрегатов или элементов данных, моделирующая некоторый класс объектов реального мира. Различают типа записи и экземпляра записи; - набор данных - двухуровневый граф, связывающий отношением «один-ко-многим» два типа записи.

Слайд 17

Описание слайда:

Теоретико-множественные модели Появление теоретико-множественных моделей в системах баз данных было предопределено настоятельной потребностью пользователей в переходе от работы с элементами данных к работе с некоторыми макрообъектами.

Слайд 18

Описание слайда:

Реляционная модель Реляционная база данных – это совокупность отношений, содержащих всю информацию, которая должна храниться в базе данных. Отношение – подмножество декартова произведения одного или более доменов.

Слайд 19

Описание слайда:

Модель бинарных ассоциаций Бинарная ассоциация - это ассоциация между ровно двумя классами. Роль - это неотделимая часть ассоциации, описывающая некоторые свойства её соединения с классом (роль класса в данной ассоциации). Свойства роли: Имя роли; Навигация; Множественность; Квалификатор; Агрегирование.

Слайд 20

Описание слайда:

Объектно-ориентированные модели Основные понятия: - объекты, обладающие внутренней структурой и однозначно идентифицируемые уникальным внутрисистемным ключом; - классы, являющиеся по сути типами объектов; - операции над объектами одного или разных типов, называемые "методами"; - инкапсуляция структурного и функционального описания объектов, позволяющая разделять внутреннее и внешнее описания (в терминологии предшествовавшего объектному модульного программирования - "модульность" объектов); - наследуемость внешних свойств объектов на основе соотношения "класс-подкласс".

Слайд 21

Описание слайда:

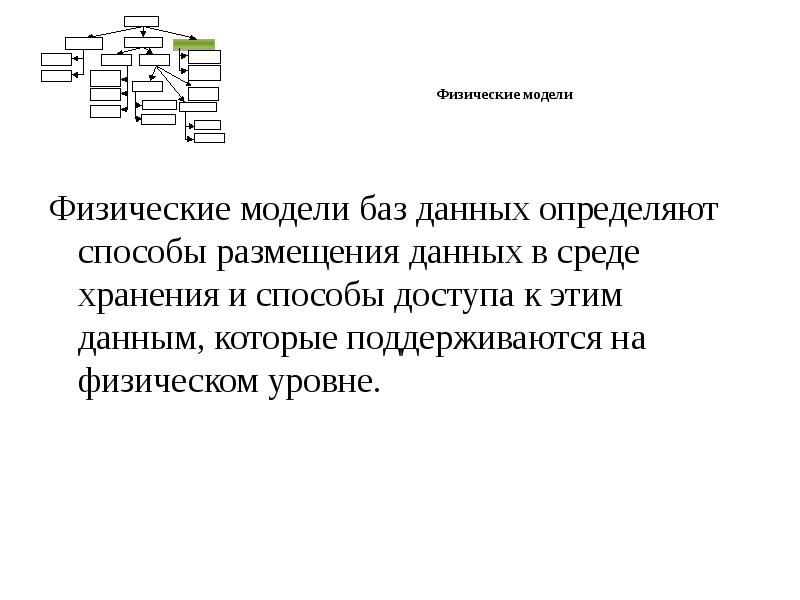

Физические модели Физические модели баз данных определяют способы размещения данных в среде хранения и способы доступа к этим данным, которые поддерживаются на физическом уровне.

Слайд 22

Описание слайда:

Модели, основанные на файловых структурах

Слайд 23

Описание слайда:

Модели, основанные на странично-сегментной организации Для каждого сегмента поддерживается таблица страниц. Номер записи в таблице страниц соответствует номеру виртуальной страницы. Размер записи колеблется от системы к системе, но чаще всего он составляет 32 бита. Из этой записи в таблице страниц находится номер кадра для данной виртуальной страницы, затем прибавляется смещение и формируется физический адрес. Помимо этого запись в таблице страниц содержит информацию об атрибутах страницы. Это биты присутствия и защиты (например, 0 – read/write, 1 – read only...). Также могут быть указаны: бит модификации, который устанавливается, если содержимое страницы модифицировано, и позволяет контролировать необходимость перезаписи страницы на диск; бит ссылки, который помогает выделить малоиспользуемые страницы; бит, разрешающий кэширование, и другие управляющие биты. Адреса страниц на диске не являются частью таблицы страниц.
