Слайд 1

Описание слайда:

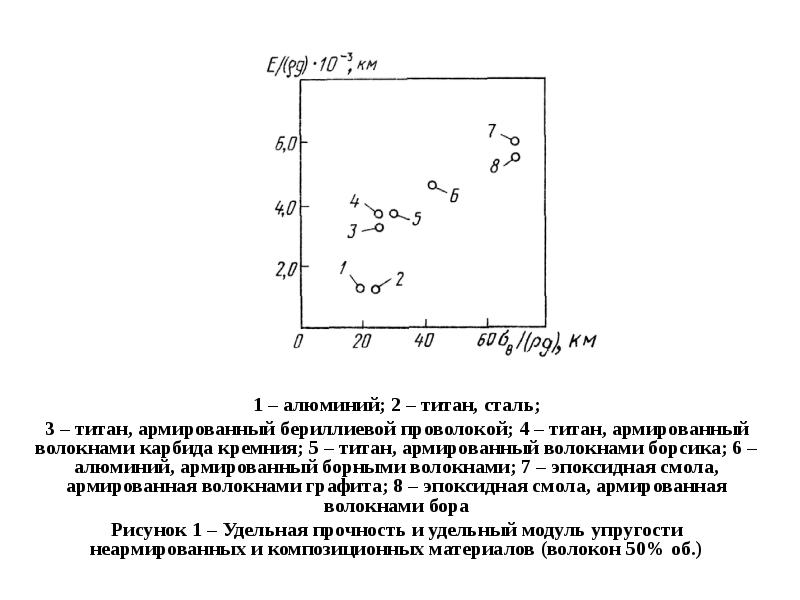

1 – алюминий; 2 – титан, сталь; 3 – титан, армированный бериллиевой проволокой; 4 – титан, армированный волокнами карбида кремния; 5 – титан, армированный волокнами борсика; 6 – алюминий, армированный борными волокнами; 7 – эпоксидная смола, армированная волокнами графита; 8 – эпоксидная смола, армированная волокнами бора Рисунок 1 – Удельная прочность и удельный модуль упругости неармированных и композиционных материалов (волокон 50% об.)

Слайд 2

Описание слайда:

а – полиматричный КМ; б – полиармированный КМ а – полиматричный КМ; б – полиармированный КМ Рисунок 2 – Структуры компазиционных материалов

Слайд 3

Описание слайда:

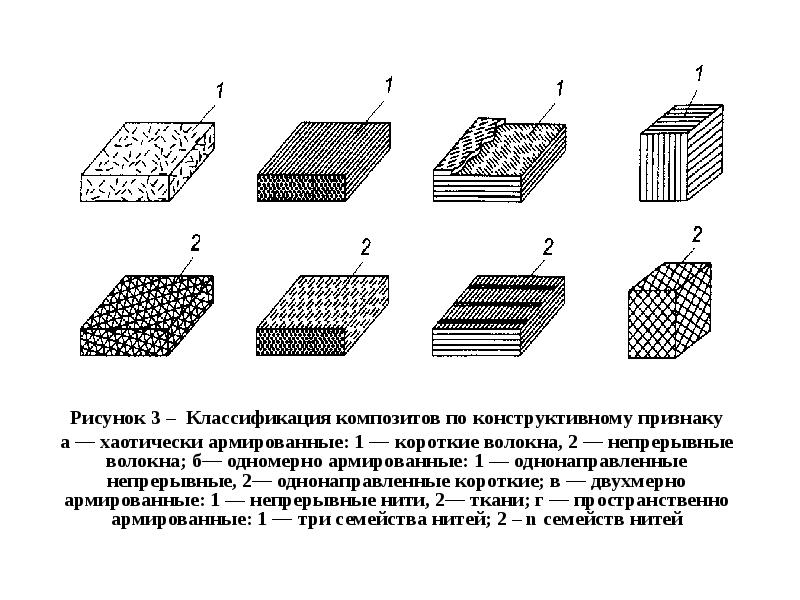

Рисунок 3 – Классификация композитов по конструктивному признаку а — хаотически армированные: 1 — короткие волокна, 2 — непрерывные волокна; б— одномерно армированные: 1 — однонаправленные непрерывные, 2— однонаправленные короткие; в — двухмерно армированные: 1 — непрерывные нити, 2— ткани; г — пространственно армированные: 1 — три семейства нитей; 2 – n семейств нитей

Слайд 4

Описание слайда:

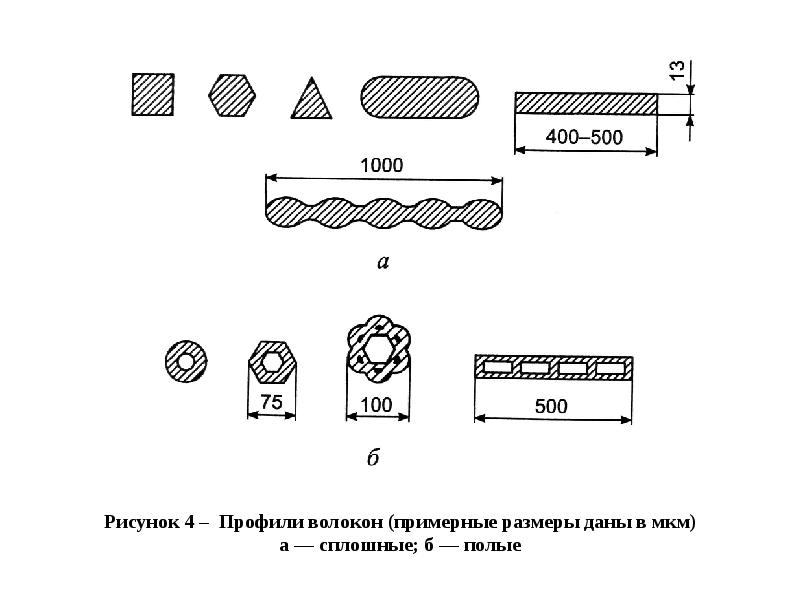

Рисунок 4 – Профили волокон (примерные размеры даны в мкм) Рисунок 4 – Профили волокон (примерные размеры даны в мкм) а — сплошные; б — полые

Слайд 5

Описание слайда:

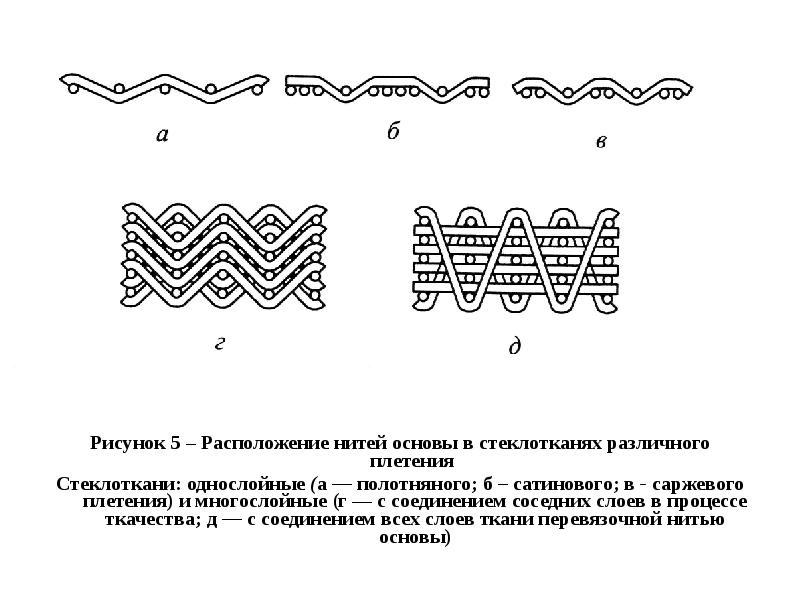

Рисунок 5 – Расположение нитей основы в стеклотканях различного плетения Рисунок 5 – Расположение нитей основы в стеклотканях различного плетения Стеклоткани: однослойные (а — полотняного; б – сатинового; в - саржевого плетения) и многослойные (г — с соединением соседних слоев в процессе ткачества; д — с соединением всех слоев ткани перевязочной нитью основы)

Слайд 6

Описание слайда:

Рисунок 6 – Принципиальные схемы расположения волокон вУУКМ Рисунок 6 – Принципиальные схемы расположения волокон вУУКМ Структуры: а – хаотичная; б – слоистая; в – розеточная; г - ортогональная ЗД; д - 4Д; е - 4Д-Л; ж - 5Д-Д; з - 5Д; и - аксиально-радиально-окружная; к - аксиально-спиральная; л — радиально-спиральная; м — аксиально-радиально-спиральная
