Слайд 1

Описание слайда:

Лекция 18. Цель. Рассмотреть комплекс испытательных средств для исследования ползучести и состава газообразных продуктов деления, взаимосвязи его систем с облучательными устройствами и испытуемыми образцами. Обратить внимание на унификацию узлов установок, их объединение в облучательное устройство в зависимости от поставленных задач. Представить схему измерений комплекса и его элементы, параметры при испытании топливных композиций. Познакомить слушателей с газовым стендом, спектрометрическим комплексом и электроосадителем. План. 1. Комплекс испытательных средств для исследования ползучести и состава газообразных продуктов деления. 2. Унификация узлов установок, их объединение в облучательное устройство в зависимости от поставленных задач. 3. Схема измерений комплекса. Газовый стенд, спектрометрический комплекс и электроосадитель.

Слайд 2

Описание слайда:

Комплекс испытательных средств для исследования ползучести и состава газообразных продуктов деления. При проектировании комплекса испытательных средств для исследования ползучести и состава газообразных продуктов деления основное внимание было обращено на конструктивное оформление основного узла установки – высокотемпературной камеры для испытаний. Учитывая специфику реакторных испытаний на ИРТ – МИФИ, где необходимые температурные режимы для исследования керамического ядерного горючего достигаются при использовании внешнего нагревателя, что и определяет временной ресурс реакторной установки. В основу конструкций реакторных устройств был положен принцип унификации отдельных узлов высокотемпературной реакторной камеры. Для всех установок типа «Крип-ВТ» (установка для исследования радиационной ползучести), «Приз» (установка для исследования ГПД при высоких температурах), «Каприз-ВТ» (установка для совместного исследования радиационной ползучести и выхода ГПД при высоких температурах) система нагрева образца идентична, хотя и может быть снабжена – в зависимости от исследуемых материалов – нагревателями из вольфрама, тантала или графита. Соединение нагревательной системы с узлом нагружения и соответствующим рабочим участком приводит к появлению одной из модификаций указанных установок в зависимости от поставленных задач. Аналогичный принцип выдерживается в серии низкотемпературных устройств «Крип-НТ» и «Каприз-НТ», за исключением рабочего участка с образцами, который не может быть заменен в процессе эксперимента. Схема измерений комплекса испытательных средств для исследования состава ГПД при ползучести UO2 показана на рис.1.

Слайд 3

Описание слайда:

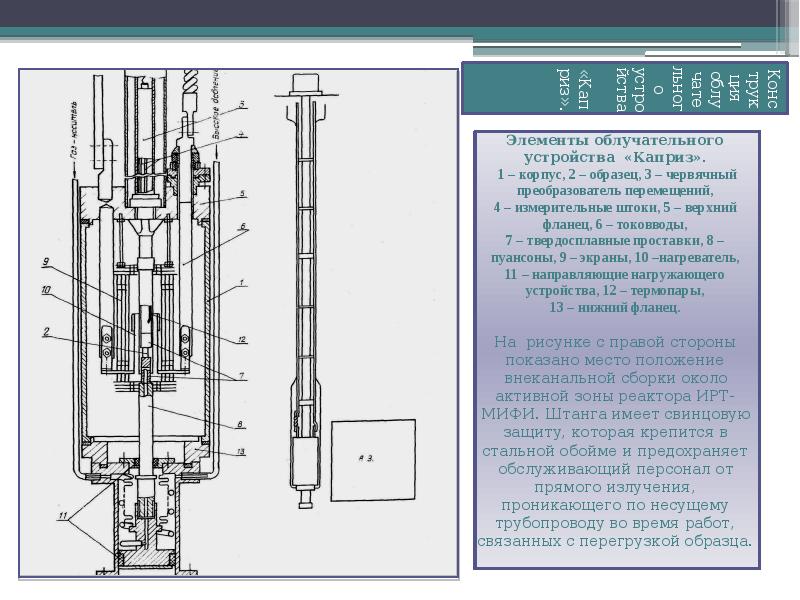

Конструкция облучательного устройства «Каприз». Элементы облучательного устройства «Каприз». 1 – корпус, 2 – образец, 3 – червячный преобразователь перемещений, 4 – измерительные штоки, 5 – верхний фланец, 6 – токовводы, 7 – твердосплавные проставки, 8 – пуансоны, 9 – экраны, 10 –нагреватель, 11 – направляющие нагружающего устройства, 12 – термопары, 13 – нижний фланец. На рисунке с правой стороны показано место положение внеканальной сборки около активной зоны реактора ИРТ-МИФИ. Штанга имеет свинцовую защиту, которая крепится в стальной обойме и предохраняет обслуживающий персонал от прямого излучения, проникающего по несущему трубопроводу во время работ, связанных с перегрузкой образца.

Слайд 4

Описание слайда:

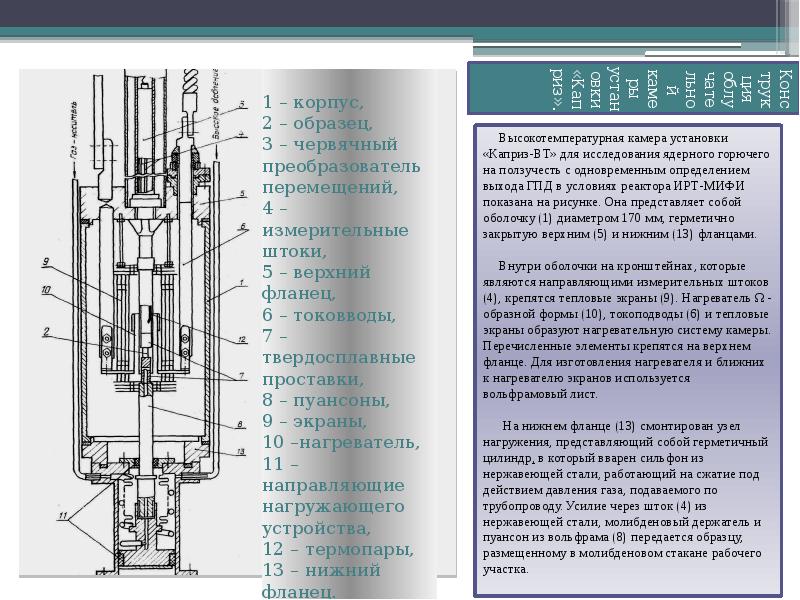

Конструкция облучательной камеры установки «Каприз». 1 – корпус, 2 – образец, 3 – червячный преобразователь перемещений, 4 – измерительные штоки, 5 – верхний фланец, 6 – токовводы, 7 – твердосплавные проставки, 8 – пуансоны, 9 – экраны, 10 –нагреватель, 11 – направляющие нагружающего устройства, 12 – термопары, 13 – нижний фланец.

Слайд 5

Описание слайда:

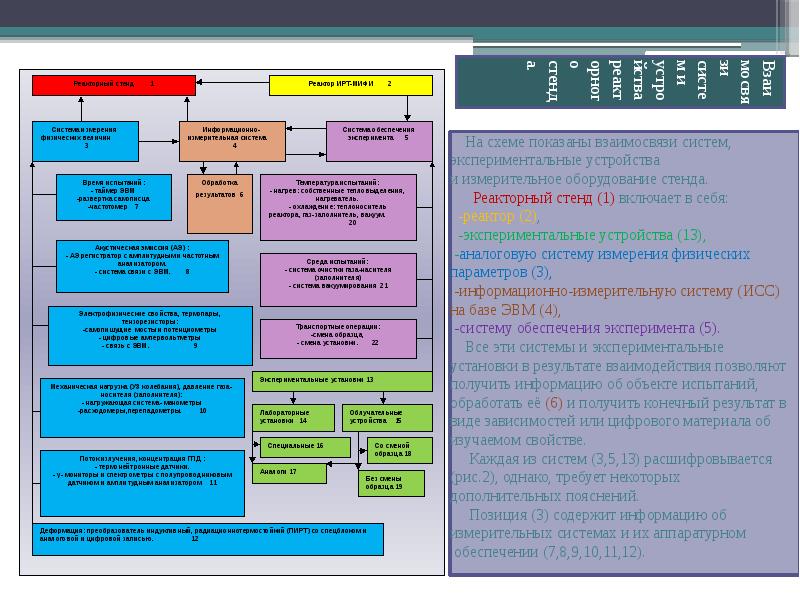

Взаимосвязи систем и устройства реакторного стенда. На схеме показаны взаимосвязи систем, экспериментальные устройства и измерительное оборудование стенда. Реакторный стенд (1) включает в себя: -реактор (2), -экспериментальные устройства (13), -аналоговую систему измерения физических параметров (3), -информационно-измерительную систему (ИСС) на базе ЭВМ (4), -систему обеспечения эксперимента (5). Все эти системы и экспериментальные установки в результате взаимодействия позволяют получить информацию об объекте испытаний, обработать её (6) и получить конечный результат в виде зависимостей или цифрового материала об изучаемом свойстве. Каждая из систем (3,5,13) расшифровывается (рис.2), однако, требует некоторых дополнительных пояснений. Позиция (3) содержит информацию об измерительных системах и их аппаратурном обеспечении (7,8,9,10,11,12).

Слайд 6

Описание слайда:

Измеряемые параметры и системы обеспечения эксперимента Измерение параметров проводилось различными преобразователями с соответствующими вторичными приборами: - температура измерялась термоэлектрическими преобразователями в комплекте с потенциометрами. - механическое напряжение на образцах создавалось в установках с помощью газовой сильфонной нагружающей системы. Измерение механического напряжения производилось манометрами в комплекте со вторичными приборами. - нейтронный поток на образце измерялся методом активационного анализа с использованием медных индикаторов и термонейтронным датчиком. поток газообразных продуктов деления фиксировался γ – спектрометром с анализатором импульсов и электроосадителем типа «Карадаг» с регистрацией кривых распада. Измерение газа – носителя продуктов деления через рабочий участок производилось с помощью U – образных манометров, заполненных водой, соединенных с капилляром, который представляет достаточное гидравлическое сопротивление при измерение расхода от 5·103 до 50·103 см3/час. Системы обеспечения эксперимента: - система вакуумирования и очистки газа обеспечивает необходимую среду для испытания. Вакуумирование рабочего объема устройств, производилось стандартным вакуумным насосом типа ВИТ – 1АП. Инертный газ перед поступлением в устройство осушался и очищался с помощью цеолитовых и угольных ловушек, охлаждаемых жидким азотом. - регулирование температуры может производиться высокоточным регулятором температуры типа ВРТ-3 через собственный выходной блок при использовании в установке низкоомного нагревателя и низковольтного трансформатора типа ОСУ.

Слайд 7

Описание слайда:

Рабочий участок, деформация при механической нагрузке. На предыдущем слайде: В проставки (7) ввинчивается молибденовый держатель, в котором закреплен вольфрамовый пуансон (8). В держатели и пуансоне сделано соосное отверстие для подвода термопары (12) к образцу. Образец (2) в центровочной обойме, выполненной из тонкого листового молибдена, помещается в молибденовый стакан, который удерживается от перемещения вниз с помощью винтов, входящих в клиновые пазы держатели. Для соосности нижнего пуансона имеются направляющие нагружающего устройства (11). Деформация образца в процессе ползучести фиксируется терморадиационностойким индуктивным датчиком через измерительные штоки (4). Для увеличения диапазона до 10мм используется червячный преобразователь перемещений (3) позволяющий перемещать катушку индуктивного датчика относительно его сердечника в процессе эксперимента. Величина перемещения корпуса датчика при последующей модернизации определялась по числу оборотов специально установленного сильсина. Деформация образца фиксируется самопишущим прибором. В случае изменения характеристики датчика под действием облучения деформация образца может оцениваться по числу оборотов сильсина, при этом индуктивный датчик выполняет роль контактной головки.

Слайд 8

Описание слайда:

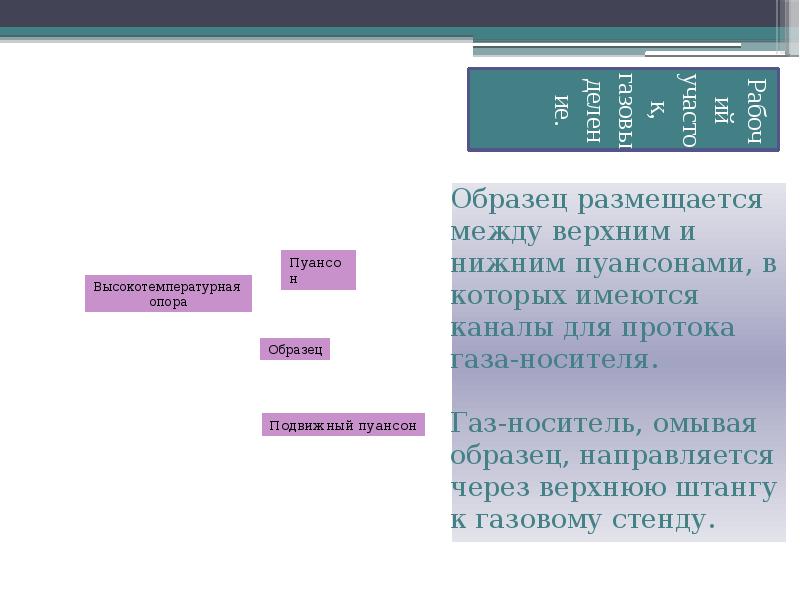

Рабочий участок, газовыделение. Образец размещается между верхним и нижним пуансонами, в которых имеются каналы для протока газа-носителя. Газ-носитель, омывая образец, направляется через верхнюю штангу к газовому стенду.

Слайд 9

Описание слайда:

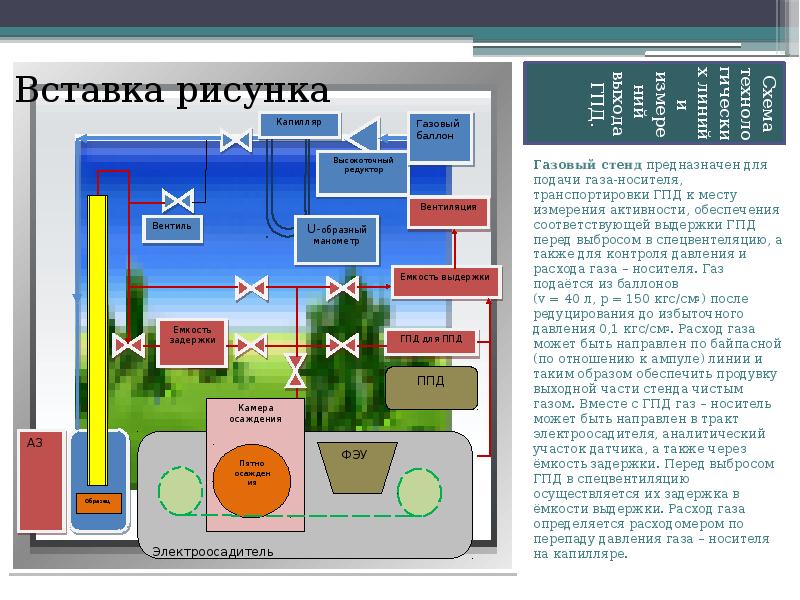

Схема технологических линий и измерений выхода ГПД. Газовый стенд предназначен для подачи газа-носителя, транспортировки ГПД к месту измерения активности, обеспечения соответствующей выдержки ГПД перед выбросом в спецвентеляцию, а также для контроля давления и расхода газа – носителя. Газ подаётся из баллонов (v = 40 л, p = 150 кгс/см2) после редуцирования до избыточного давления 0,1 кгс/см2. Расход газа может быть направлен по байпасной (по отношению к ампуле) линии и таким образом обеспечить продувку выходной части стенда чистым газом. Вместе с ГПД газ – носитель может быть направлен в тракт электроосадителя, аналитический участок датчика, а также через ёмкость задержки. Перед выбросом ГПД в спецвентиляцию осуществляется их задержка в ёмкости выдержки. Расход газа определяется расходомером по перепаду давления газа – носителя на капилляре.

Слайд 10

Описание слайда:

Электроосадитель Электроосадитель предназначен для регистрации короткоживущих ГПД, имеющих подходящие постоянные распада и дочерние радионуклиды. Газ – носитель вместе с ГПД проходит через камеру осаждения. За время пребывания в камере образованные в результате распада материнских ядер ( 88Kr, 138Xe) дочерние ионы (88Rb, 138Cs) электростатическим полем ( U ≈ 500 вольт) осаждаются на металлическую нить, образуя «пятно осаждения». При движении нить наматывается на барабан и сматывается с него. В электроосадителе применен сцинтилляционный датчик на основе β чувствительного кристалла и ФЭУ – 13. Для уменьшения фона пространство под кристаллом продувается чистым газом навстречу основному потоку газа – носителя. Питание датчика осуществляется от стендового источника. Сигнал фиксируется в виде тока на интенсиметре и записывается на самопишущем приборе. Электроосадитель управляется с пульта. Пульт может обеспечить дискретную регулировку времени счета (и осаждения) «пятна», непрерывную или дискретную (шагами) перемотку нити в прямом и обратном направлении, включение напряжения, подаваемого на камеру осаждения. Измеритель скорости счета предназначен для оценки радиационной обстановки на рабочих местах, а также для качественной оценки времени неустановившегося режима по активности газа – носителя.

Слайд 11

Описание слайда:

Спектрометрический комплекс Спектрометрический комплекс IN – 96 включает в себя детектор гамма – излучения, анализатор импульсов и ЭВМ. ППД – полупроводниковый детектор Ge – Li предназначен для выдачи импульса тока в результате взаимодействия гамма – квантов с энергией 50 – 1000 кэВ с материалом детектора. Образуемые в чувствительном объёме неравновесные электроны и дырки коллектируются на электроконтактах. Количество электронов и «дырок» пропорционально энергии, потерянной квантами. Импульс тока на выходных электродах преобразуется в импульс заряда. Результирующее распределение импульсов по их амплитудам (пропорциональным энергии квантов) фиксируется в памяти и может быть подвергнуто анализу по соответствующей программе. Машинная память может задавать режим ввода и обработки спектров; производить расчеты, используя как вводимую информацию и программу, так и введённую ранее. Внешние системы - дисководы, дисплей с клавиатурой, магнитофон, перфоратор, считыватель, плоттер обеспечивают управление комплексом и оперирование информацией.
