Слайд 1

Описание слайда:

Железобетонные конструкции. Часть 2 Одноэтажные промышленные здания Лекция 14 Одноэтажные промышленные здания 1. Конструктивные схемы одноэтажных промышленных зданий 2. Компоновка конструктивной схемы зданий. 3. Обеспечение пространственной жесткости каркаса. Связи.

Слайд 2

Описание слайда:

Конструктивные схемы одноэтажных промышленных зданий: 1 – балка; 2 – колонна; 3 – плиты покрытия; 4 – стеновые панели; 5 – фонарь; 6 – мостовой кран; 7 – стропильная ферма; 8 – подвесной кран.

Слайд 3

Описание слайда:

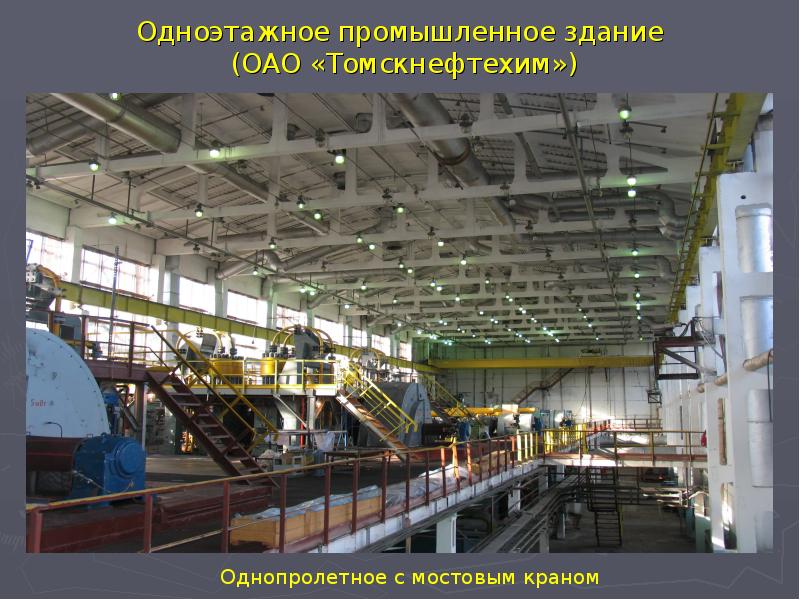

Одноэтажное промышленное здание (ОАО «Томскнефтехим»)

Слайд 4

Описание слайда:

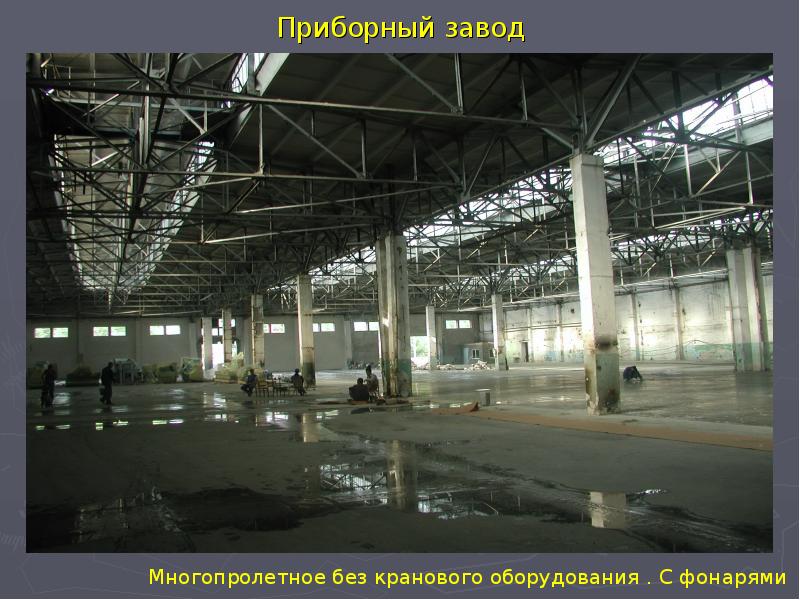

Приборный завод

Слайд 5

Описание слайда:

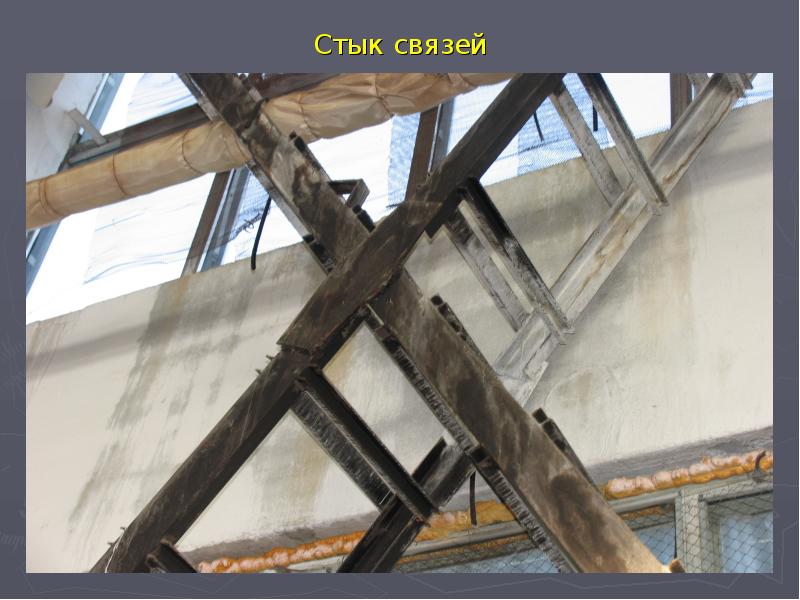

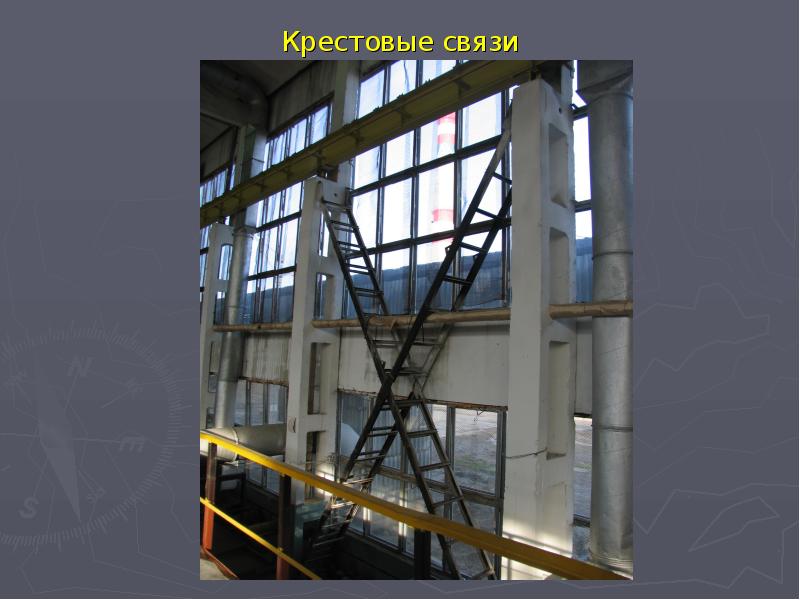

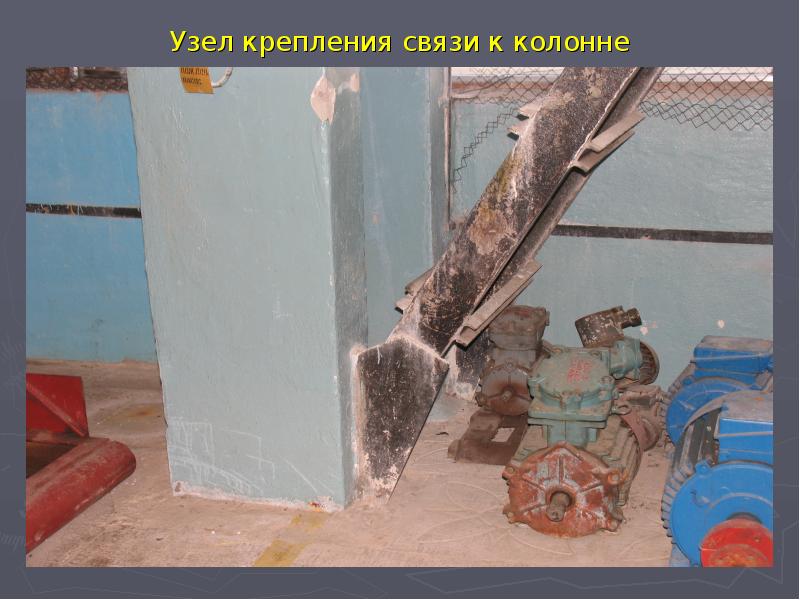

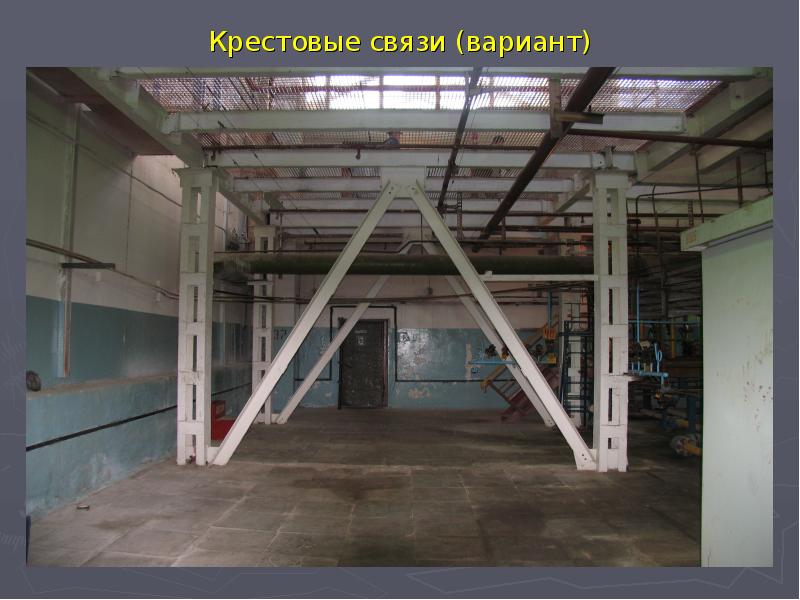

Каркас одноэтажного промышленного здания: 1 – фундамент; 2 – фундаментная балка; 3 – колонна; 4 – подкрановая балка; 5 – ферма; 6 –подстропильная ферма; 7 – связи (крестовые и портальные).

Слайд 6

Описание слайда:

Привязка колонн к разбивочным осям (а…в) и определение размеров колонны по высоте (г): 1 – ось продольного ряда; 2 – стойка фахверка; 3 – ось поперечного ряда

Слайд 7

Описание слайда:

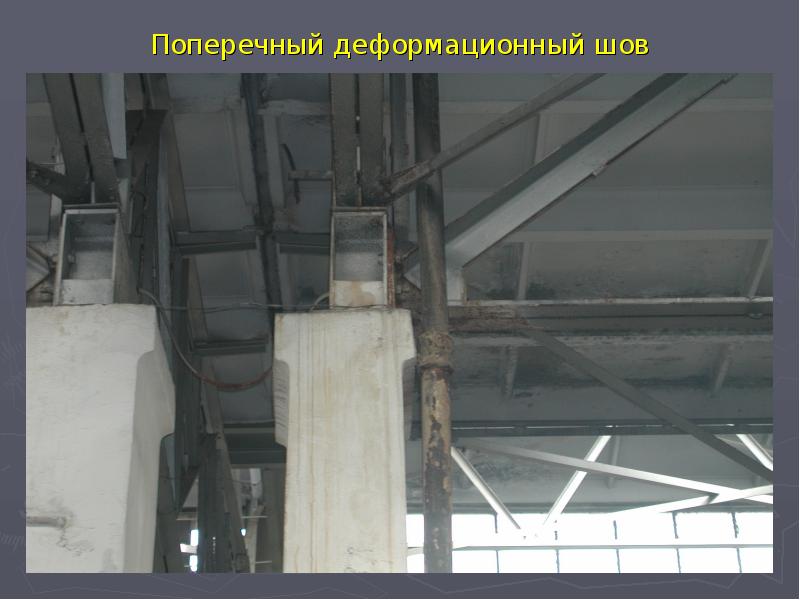

Поперечный деформационный шов

Слайд 8

Описание слайда:

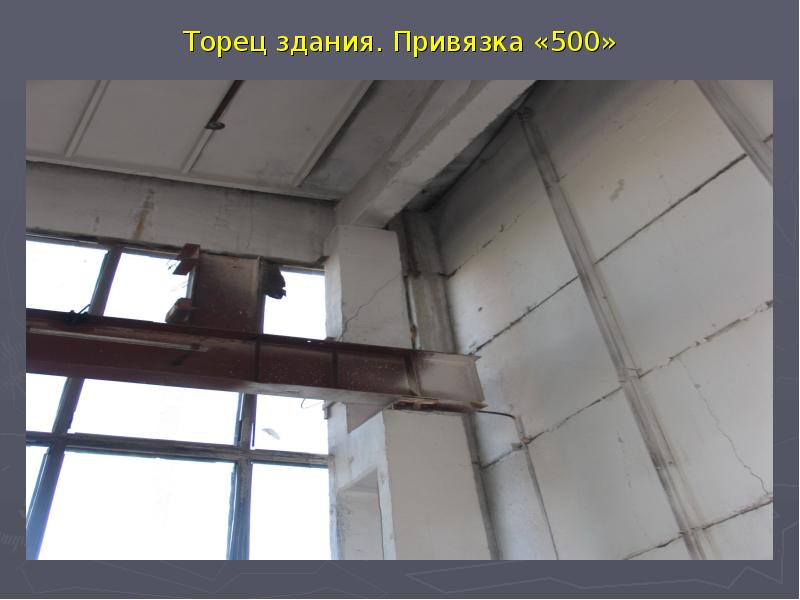

Торец здания. Привязка «500»

Слайд 9

Описание слайда:

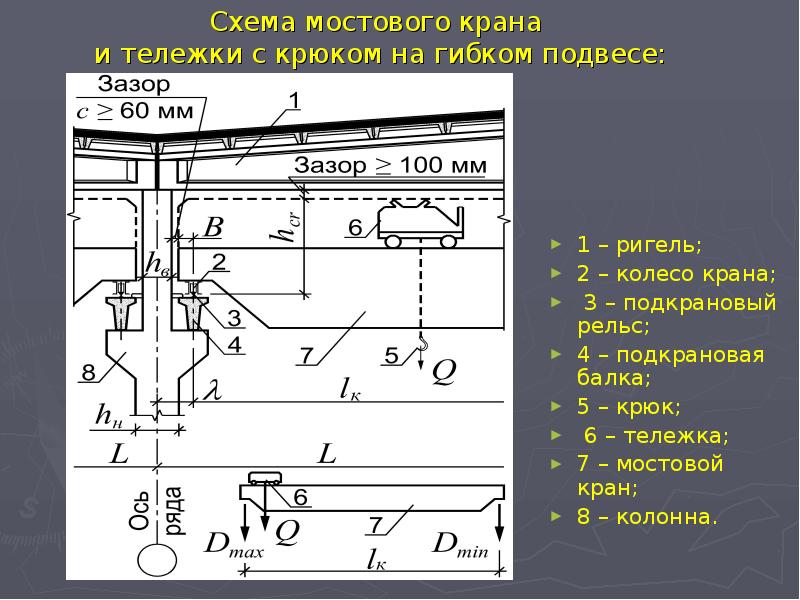

Схема мостового крана и тележки с крюком на гибком подвесе: 1 – ригель; 2 – колесо крана; 3 – подкрановый рельс; 4 – подкрановая балка; 5 – крюк; 6 – тележка; 7 – мостовой кран; 8 – колонна.

Слайд 10

Описание слайда:

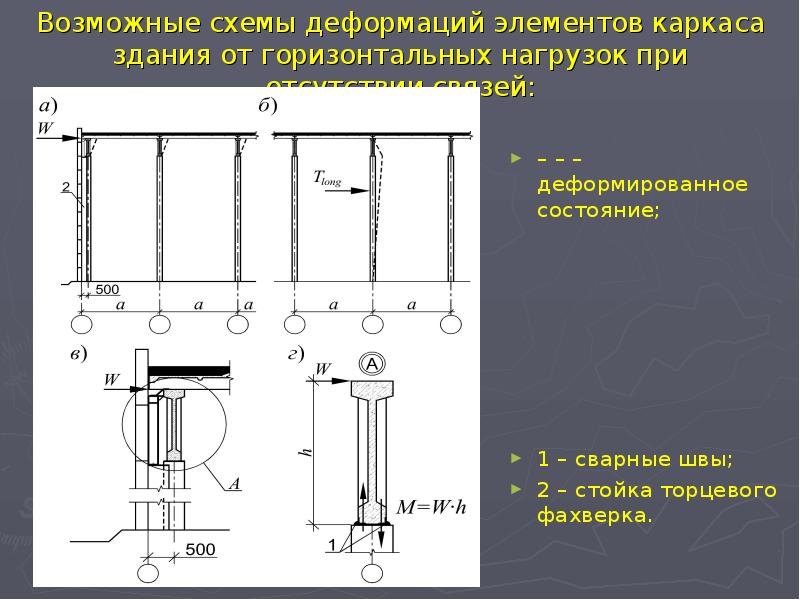

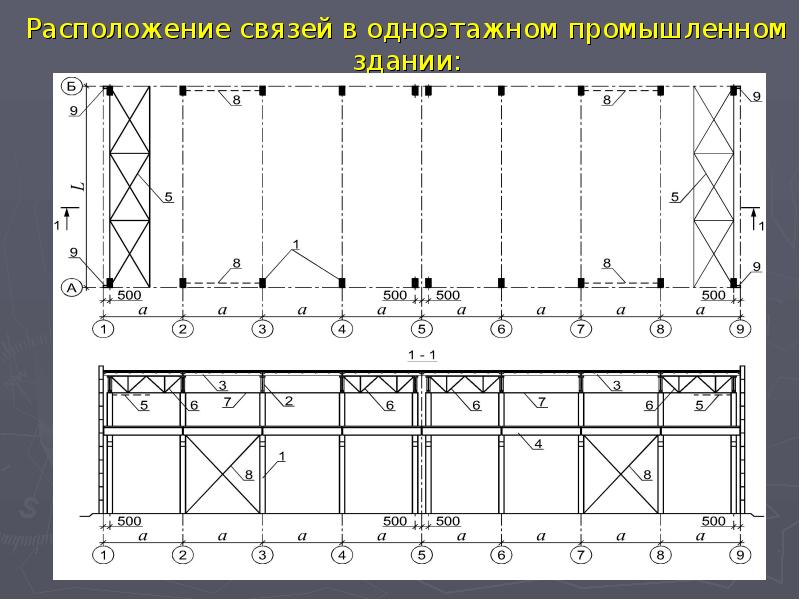

Возможные схемы деформаций элементов каркаса здания от горизонтальных нагрузок при отсутствии связей: – – – деформированное состояние; 1 – сварные швы; 2 – стойка торцевого фахверка.
