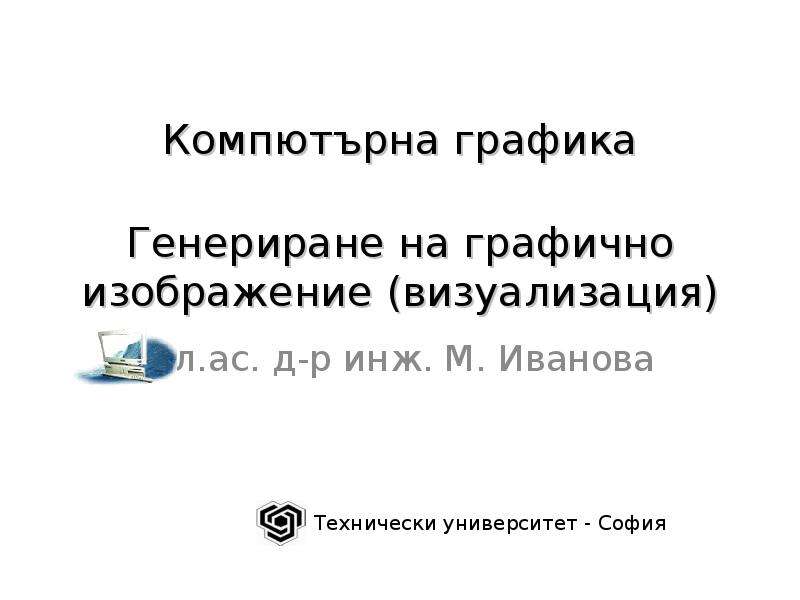

Компютърна графика Генериране на графично изображение (визуализация) гл.ас. д-р инж. М. Иванова

Слайд 2

Описание слайда:

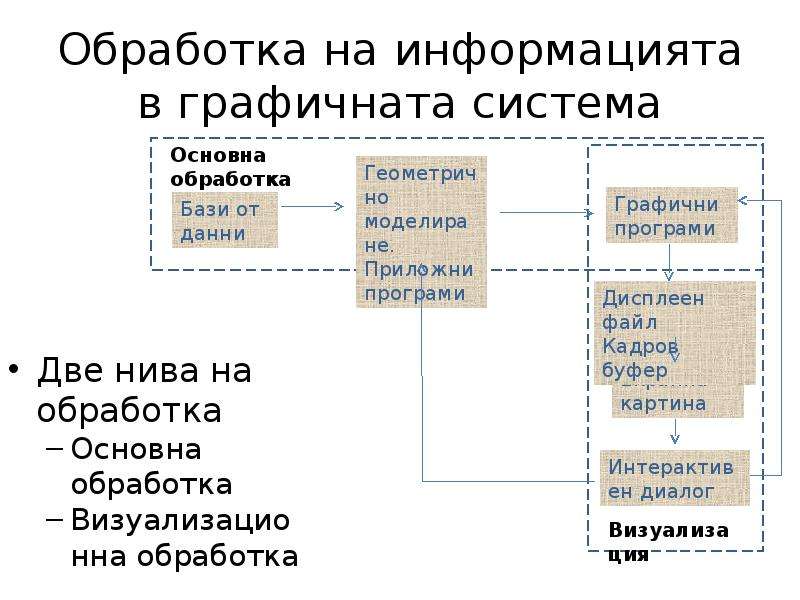

Обработка на информацията в графичната система Две нива на обработка Основна обработка Визуализационна обработка

Слайд 3

Описание слайда:

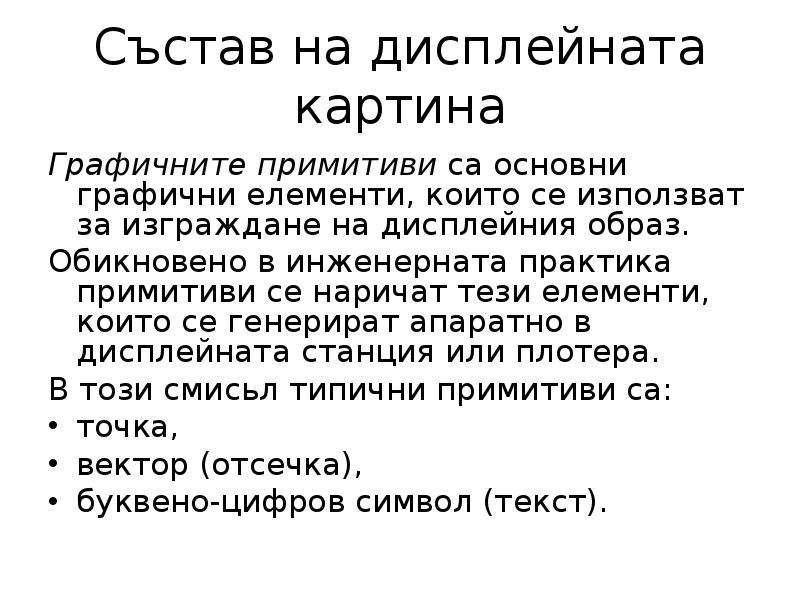

Състав на дисплейната картина Графичните примитиви са основни графични елементи, които се използват за изграждане на дисплейния образ. Обикновено в инженерната практика примитиви се наричат тези елементи, които се генерират апаратно в дисплейната станция или плотера. В този смисьл типични примитиви са: точка, вектор (отсечка), буквено-цифров символ (текст).

Слайд 4

Описание слайда:

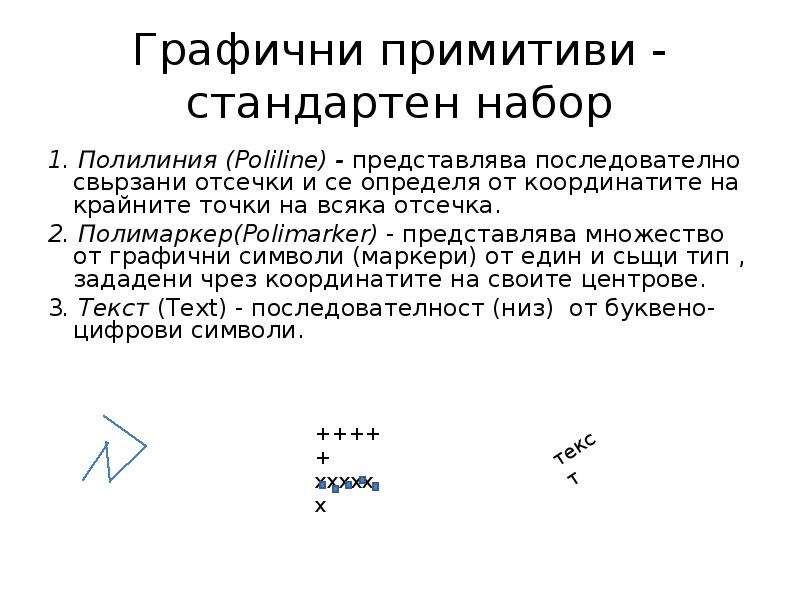

Графични примитиви - стандартен набор 1. Полилиния (Poliline) - представлява последователно свьрзани отсечки и се определя от координатите на крайните точки на всяка отсечка. 2. Полимаркер(Polimarker) - представлява множество от графични символи (маркери) от един и сьщи тип , зададени чрез координатите на своите центрове. 3. Текст (Text) - последователност (низ) от буквено-цифрови символи.

Слайд 5

Описание слайда:

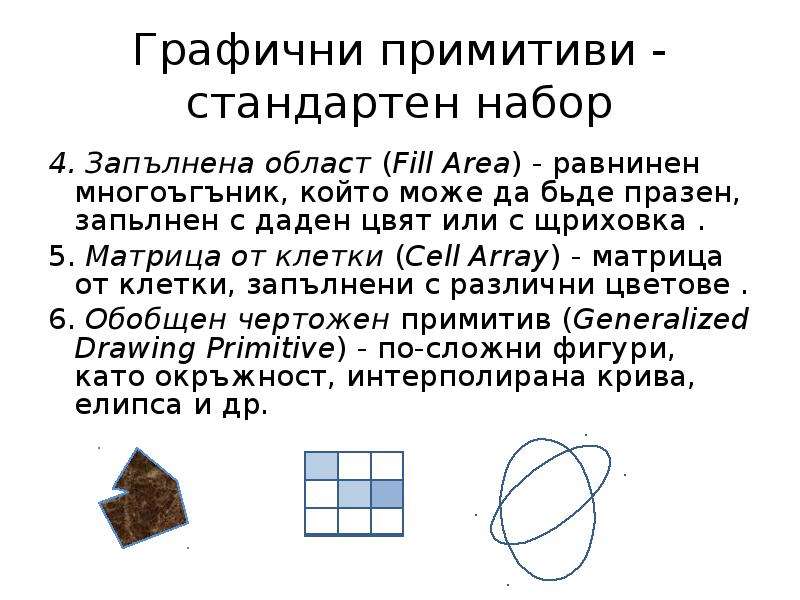

Графични примитиви - стандартен набор 4. Запълнена област (Fill Area) - равнинен многоъгъник, който може да бьде празен, запьлнен с даден цвят или с щриховка . 5. Матрица от клетки (Cell Array) - матрица от клетки, запълнени с различни цветове . 6. Обобщен чертожен примитив (Generalized Drawing Primitive) - по-сложни фигури, като окръжност, интерполирана крива, елипса и др.

Слайд 6

Описание слайда:

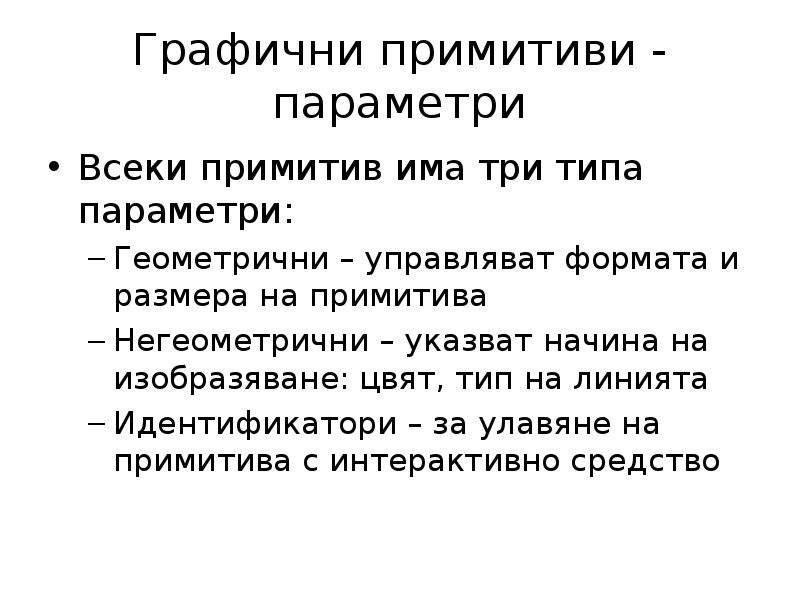

Графични примитиви - параметри Всеки примитив има три типа параметри: Геометрични – управляват формата и размера на примитива Негеометрични – указват начина на изобразяване: цвят, тип на линията Идентификатори – за улавяне на примитива с интерактивно средство

Слайд 7

Описание слайда:

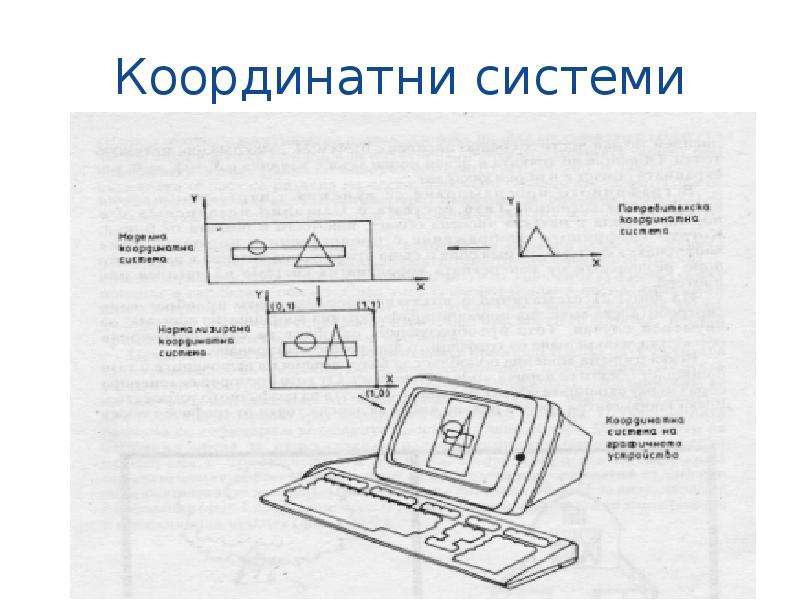

Координатни системи

Слайд 8

Описание слайда:

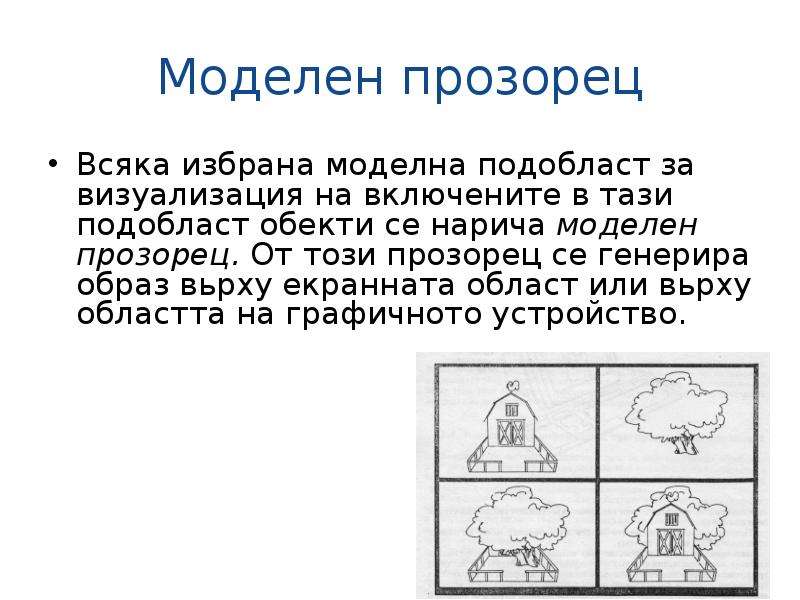

Моделен прозорец Всяка избрана моделна подобласт за визуализация на включените в тази подобласт обекти се нарича моделен прозорец. От този прозорец се генерира образ вьрху екранната област или вьрху областта на графичното устройство.

Слайд 9

Описание слайда:

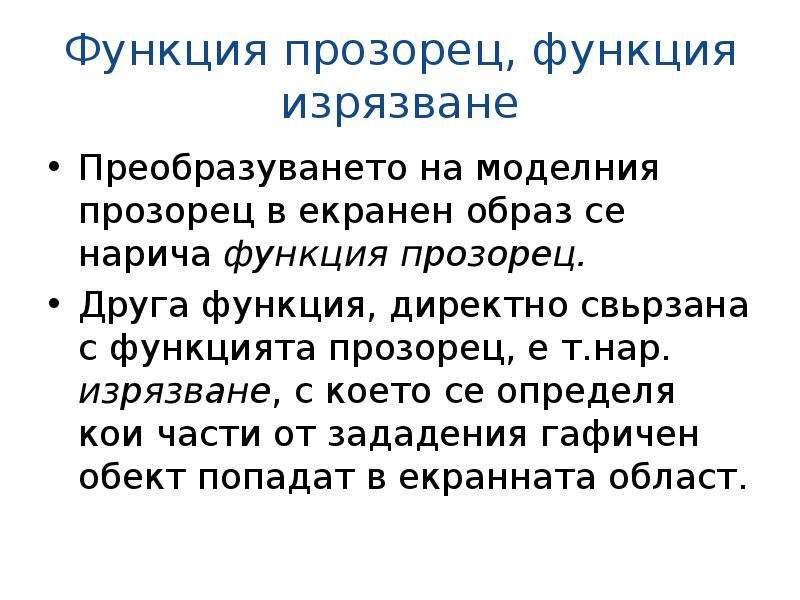

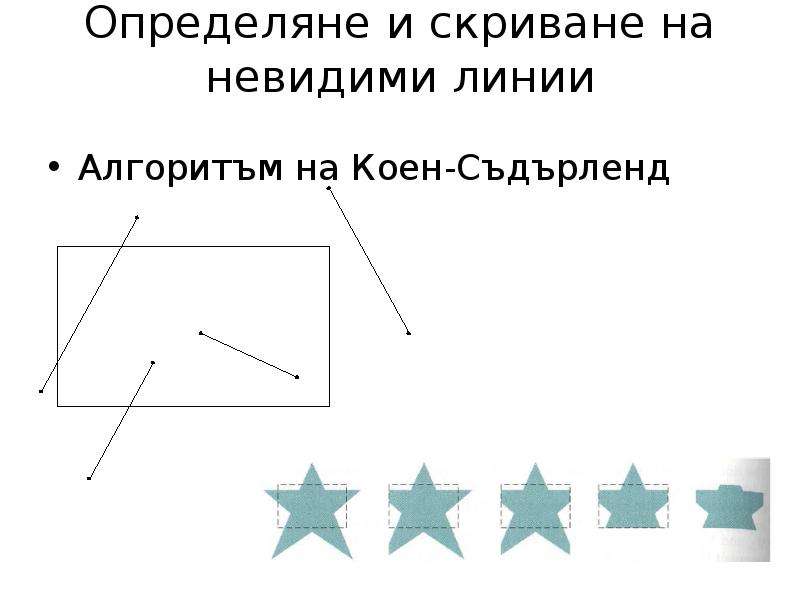

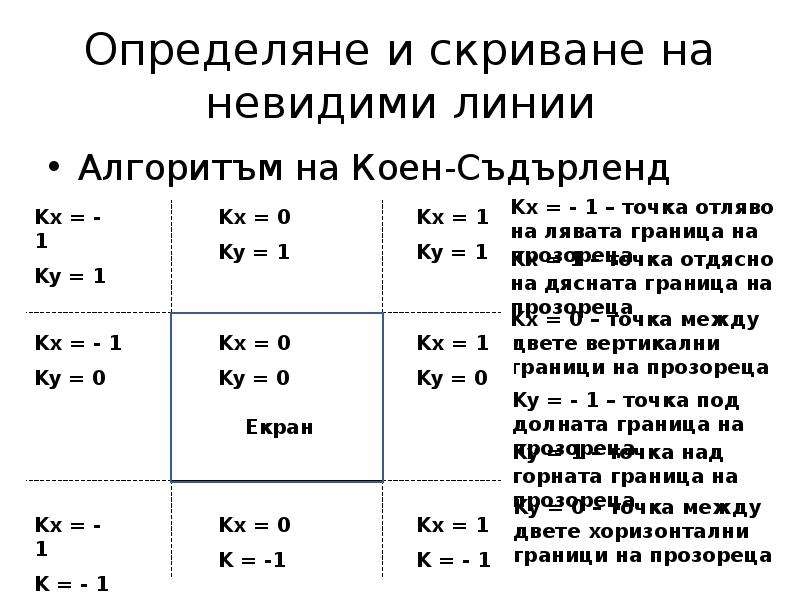

Функция прозорец, функция изрязване Преобразуването на моделния прозорец в екранен образ се нарича функция прозорец. Друга функция, директно свьрзана с функцията прозорец, е т.нар. изрязване, с което се определя кои части от зададения гафичен обект попадат в екранната област.

Слайд 10

Описание слайда:

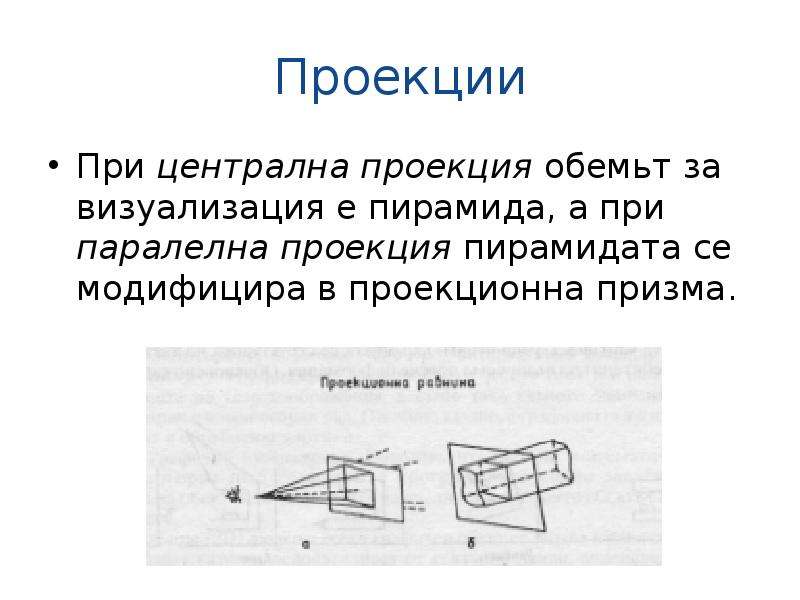

Проекции При централна проекция обемьт за визуализация е пирамида, а при паралелна проекция пирамидата се модифицира в проекционна призма.

Слайд 11

Описание слайда:

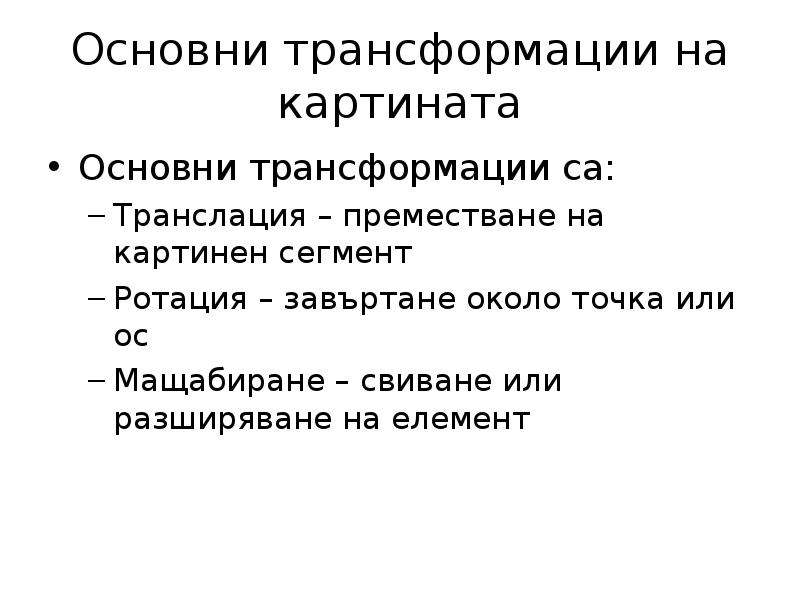

Основни трансформации на картината Основни трансформации са: Транслация – преместване на картинен сегмент Ротация – завъртане около точка или ос Мащабиране – свиване или разширяване на елемент

Слайд 12

Описание слайда:

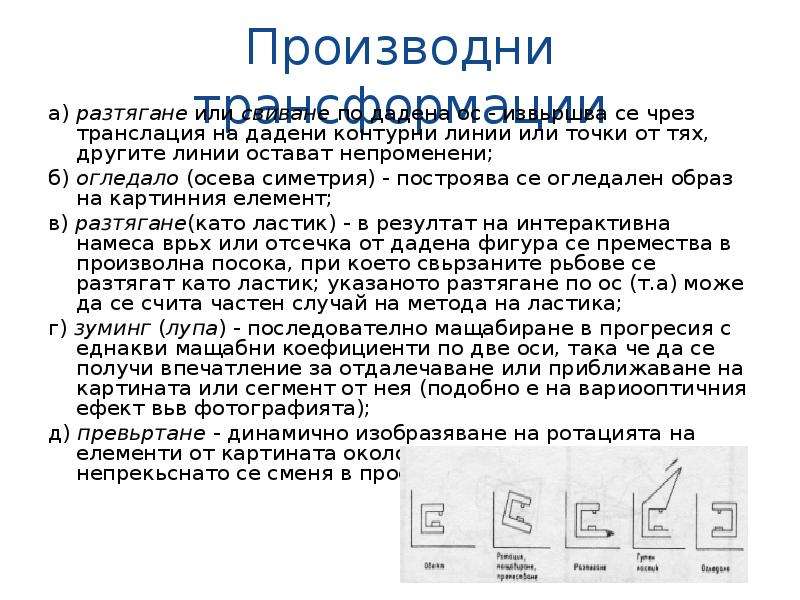

Производни трансформации а) разтягане или свиване по дадена ос - извьршва се чрез транслация на дадени контурни линии или точки от тях, другите линии остават непроменени; б) огледало (осева симетрия) - построява се огледален образ на картинния елемент; в) разтягане(като ластик) - в резултат на интерактивна намеса врьх или отсечка от дадена фигура се премества в произволна посока, при което свьрзаните рьбове се разтягат като ластик; указаното разтягане по ос (т.а) може да се счита частен случай на метода на ластика; г) зуминг (лупа) - последователно мащабиране в прогресия с еднакви мащабни коефициенти по две оси, така че да се получи впечатление за отдалечаване или приближаване на картината или сегмент от нея (подобно е на вариооптичния ефект вьв фотографията); д) превьртане - динамично изобразяване на ротацията на елементи от картината около дадена ос, чиято ориентация непрекьснато се сменя в пространството.

Слайд 13

Описание слайда:

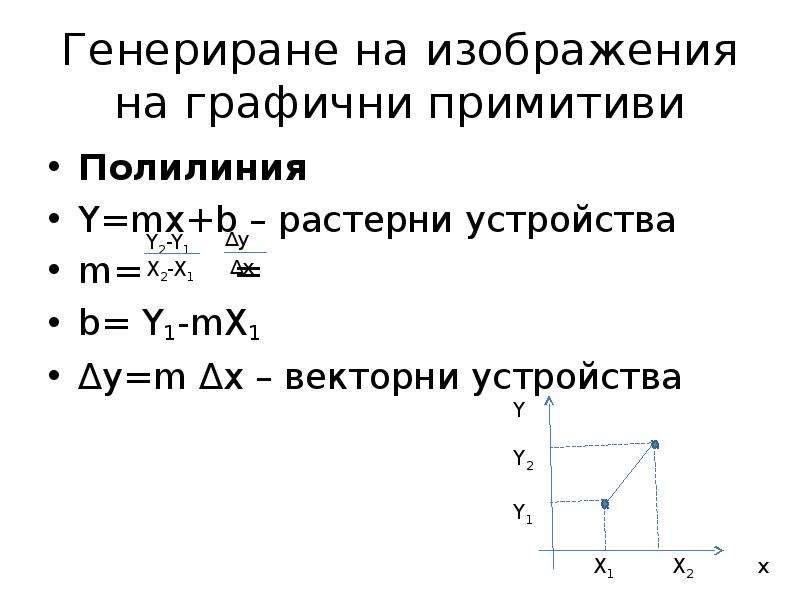

Генериране на изображения на графични примитиви Полилиния Y=mx+b – растерни устройства m= = b= Y1-mX1 ∆y=m ∆x – векторни устройства

Слайд 14

Описание слайда:

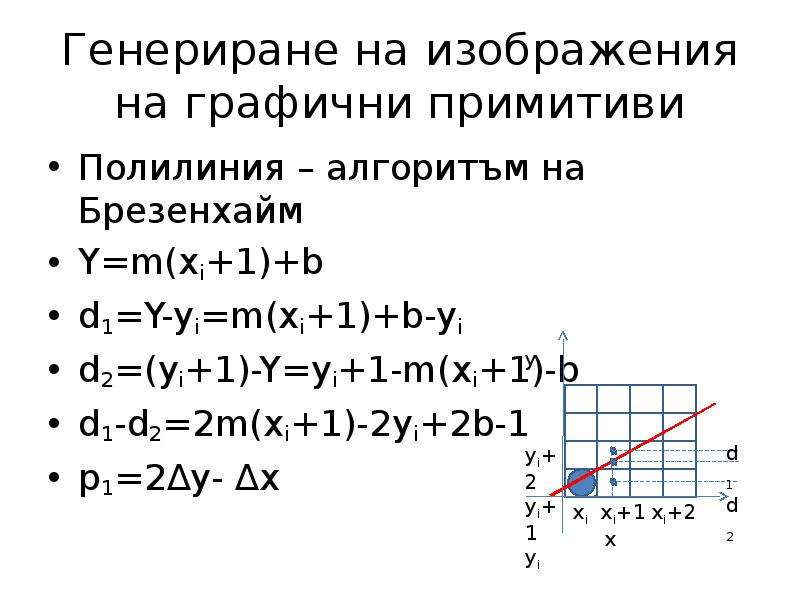

Генериране на изображения на графични примитиви Полилиния – алгоритъм на Брезенхайм Y=m(xi+1)+b d1=Y-yi=m(xi+1)+b-yi d2=(yi+1)-Y=yi+1-m(xi+1)-b d1-d2=2m(xi+1)-2yi+2b-1 p1=2∆y- ∆x

Слайд 15

Описание слайда:

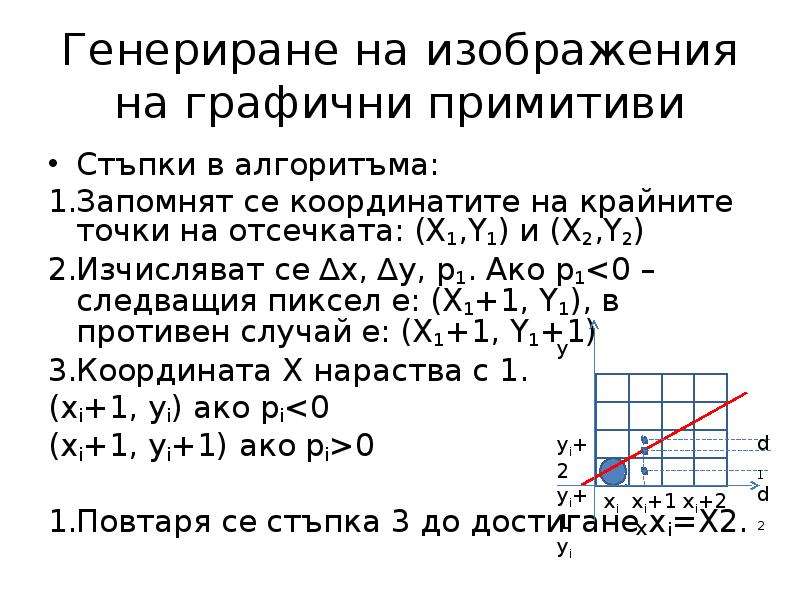

Генериране на изображения на графични примитиви Стъпки в алгоритъма: Запомнят се координатите на крайните точки на отсечката: (X1,Y1) и (X2,Y2) Изчисляват се ∆x, ∆y, p1. Ако p1

Слайд 16

Описание слайда:

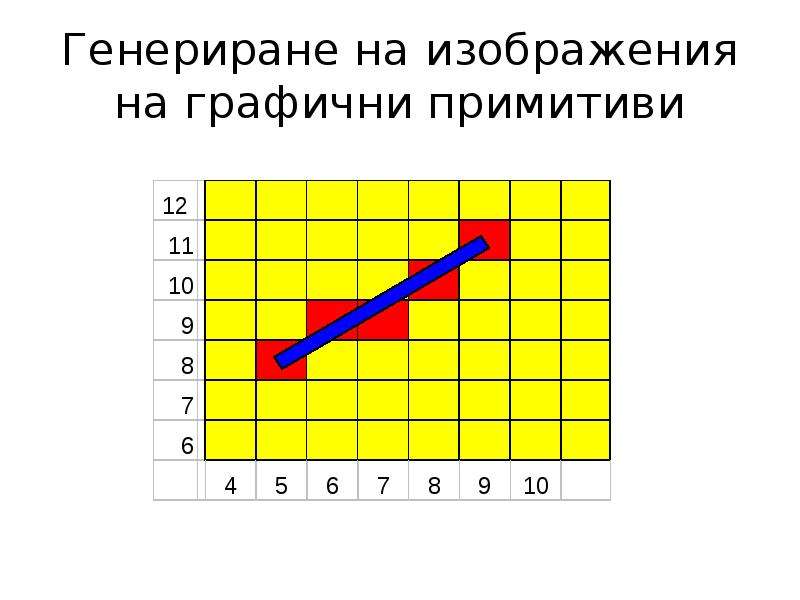

Генериране на изображения на графични примитиви

Слайд 17

Описание слайда:

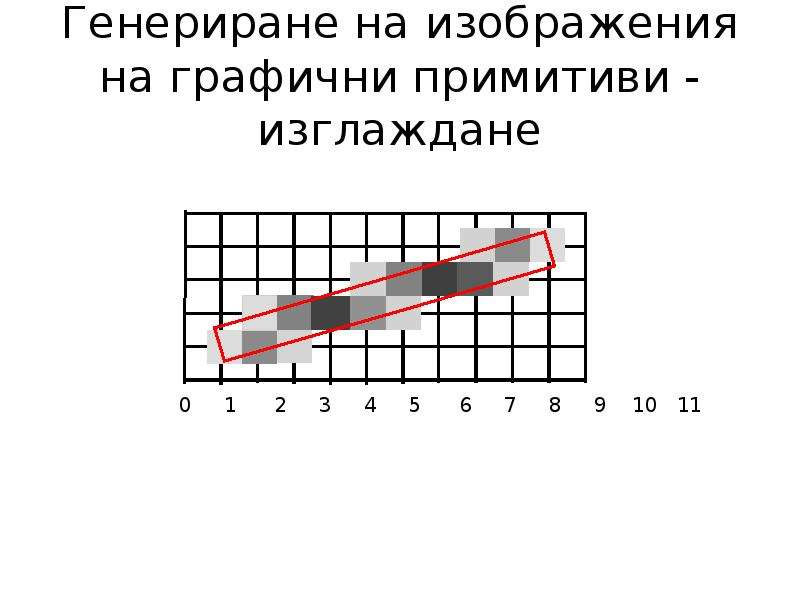

Генериране на изображения на графични примитиви - изглаждане

Слайд 18

Описание слайда:

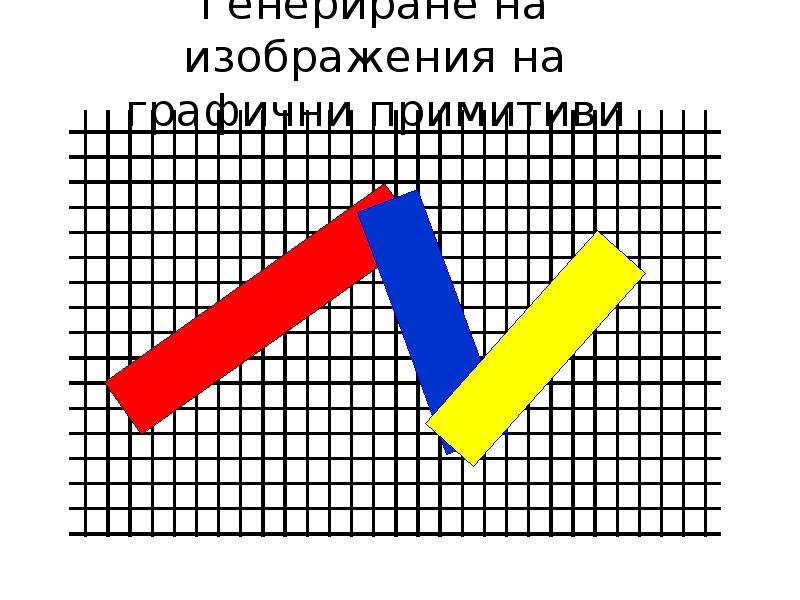

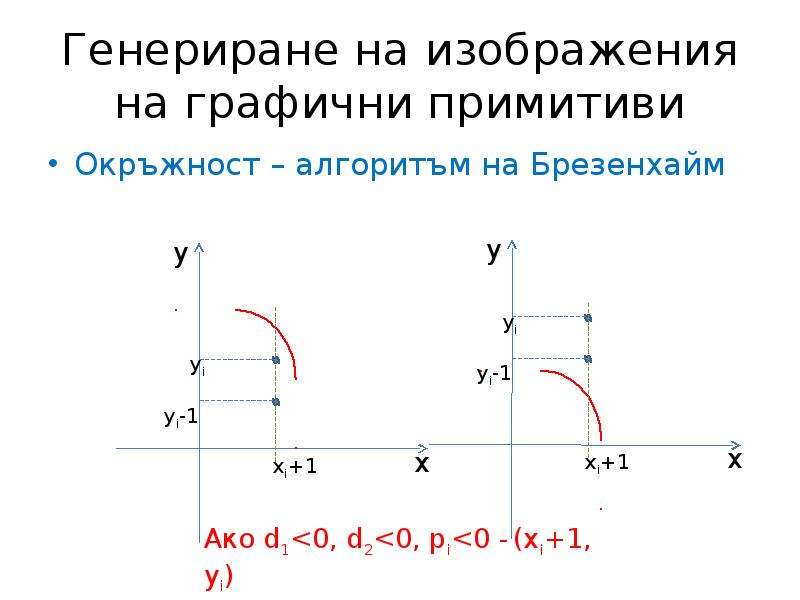

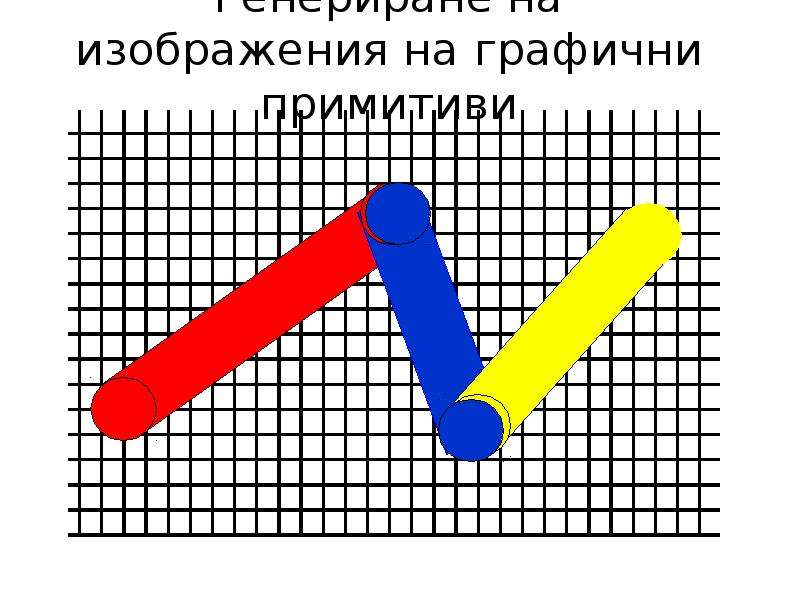

Генериране на изображения на графични примитиви

Слайд 19

Описание слайда:

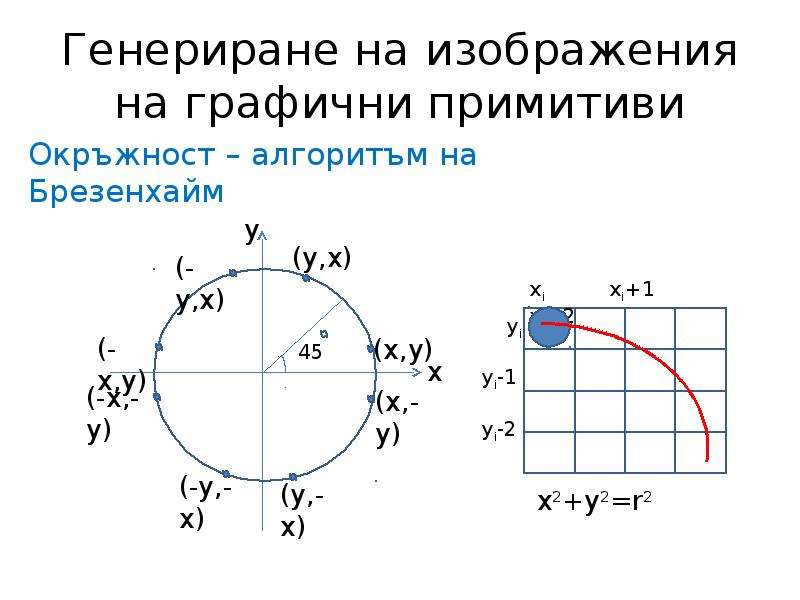

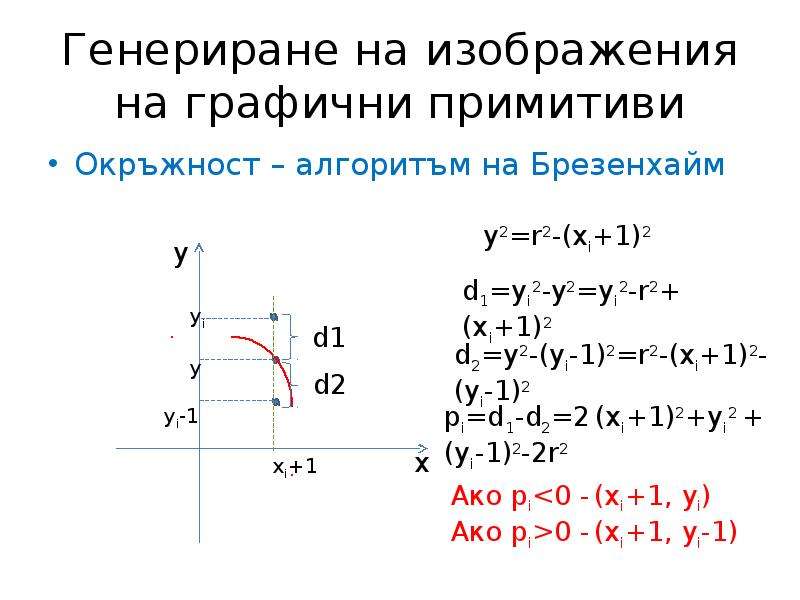

Генериране на изображения на графични примитиви

Слайд 20

Описание слайда:

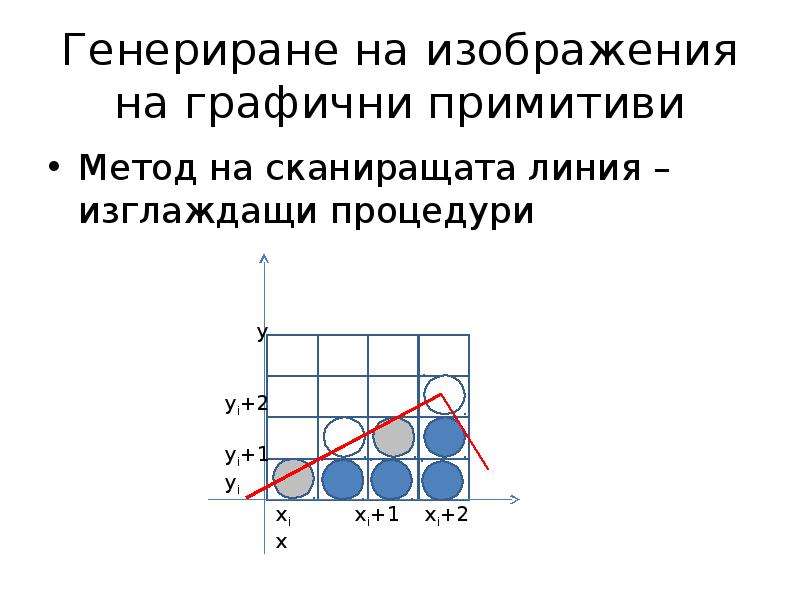

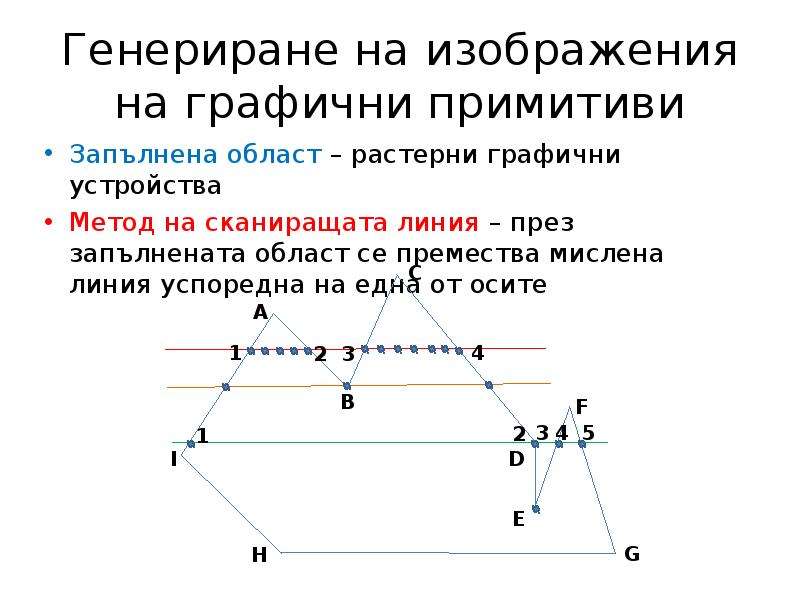

Генериране на изображения на графични примитиви Запълнена област – растерни графични устройства Метод на сканиращата линия – през запълнената област се премества мислена линия успоредна на една от осите
