Вы можете ознакомиться и скачать презентацию на тему Конструирование ночной сорочки с цельнокроеным рукавом. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Конструирование ночной сорочки с цельнокроеным рукавом Презентация подготовлена Учителем МБОУ СОШ №2 Советовой С.В. Г.Владимир

Слайд 2

Описание слайда:

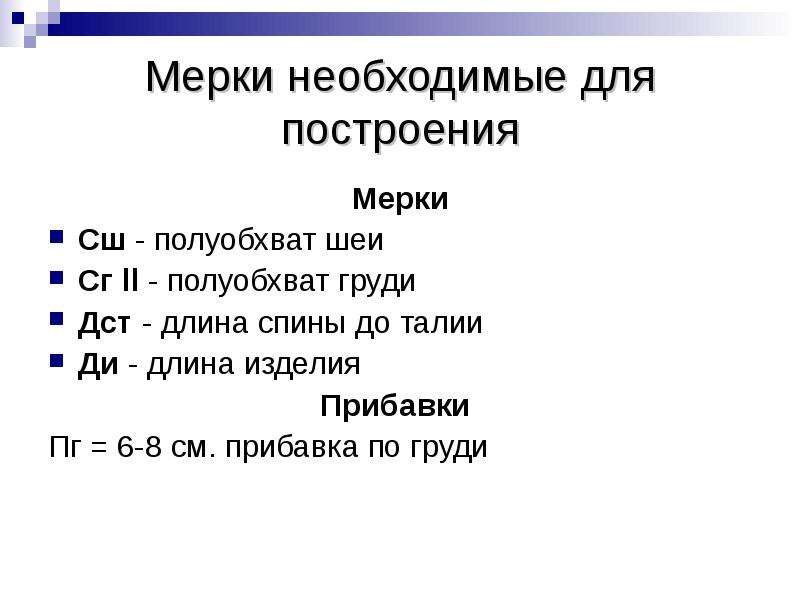

Мерки необходимые для построения Мерки Сш - полуобхват шеи Сг ll - полуобхват груди Дст - длина спины до талии Ди - длина изделия Прибавки Пг = 6-8 см. прибавка по груди

Слайд 3

Описание слайда:

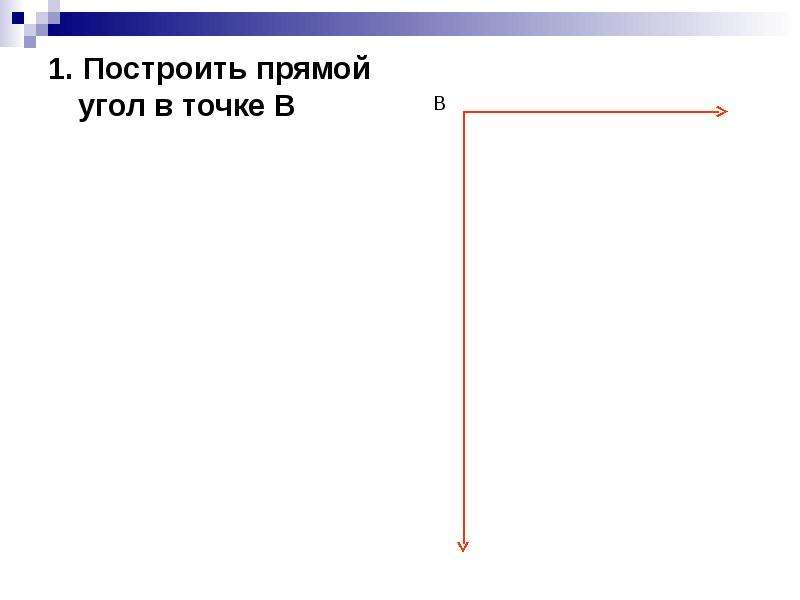

1. Построить прямой угол в точке В 1. Построить прямой угол в точке В

Слайд 4

Описание слайда:

1. Построить прямой угол в точке В 1. Построить прямой угол в точке В

Слайд 5

Описание слайда:

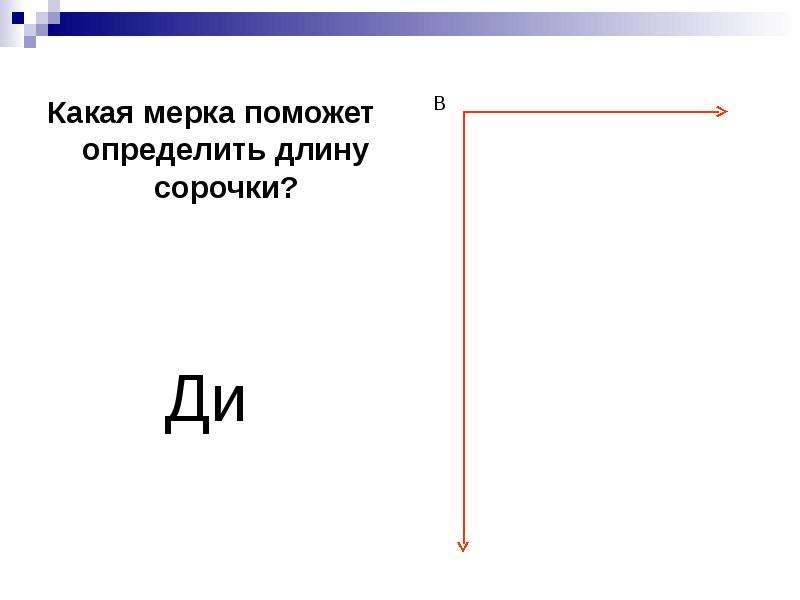

Какая мерка поможет определить длину сорочки? Какая мерка поможет определить длину сорочки?

Слайд 6

Описание слайда:

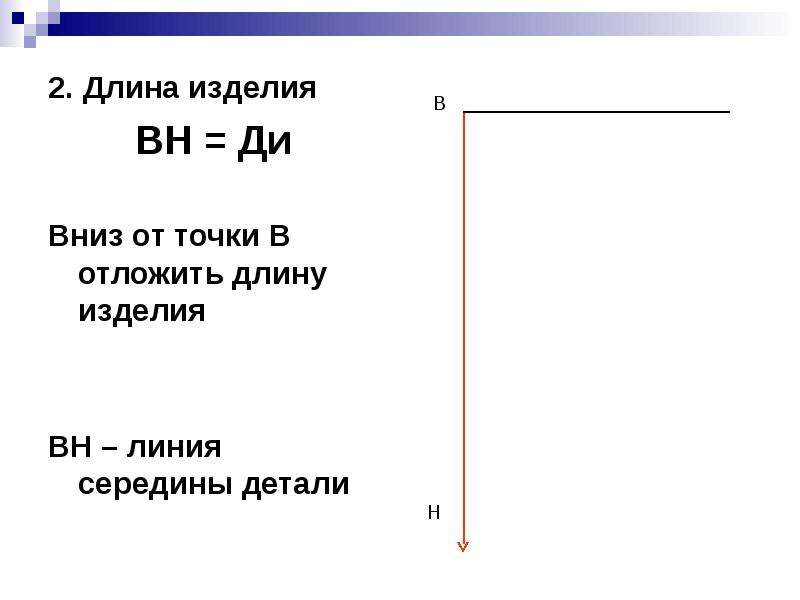

2. Длина изделия 2. Длина изделия ВН = Ди Вниз от точки В отложить длину изделия ВН – линия середины детали

Слайд 7

Описание слайда:

Какая мерка поможет определить ширину сорочки? Какая мерка поможет определить ширину сорочки?

Слайд 8

Описание слайда:

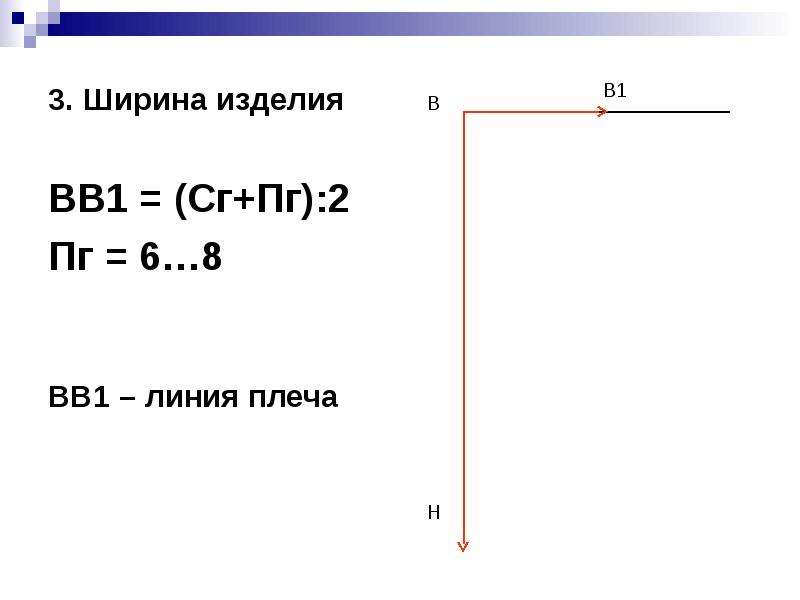

3. Ширина изделия 3. Ширина изделия ВВ1 = (Сг+Пг):2 Пг = 6…8 ВВ1 – линия плеча

Слайд 9

Описание слайда:

4 Достроить прямоугольник 4 Достроить прямоугольник □ ВВ1Н1Н

Слайд 10

Описание слайда:

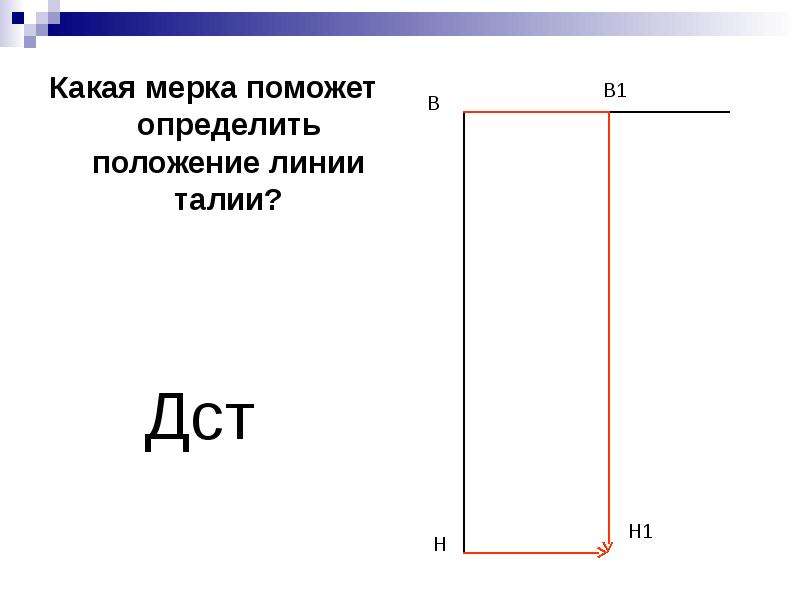

Какая мерка поможет определить положение линии талии? Какая мерка поможет определить положение линии талии?

Слайд 11

Описание слайда:

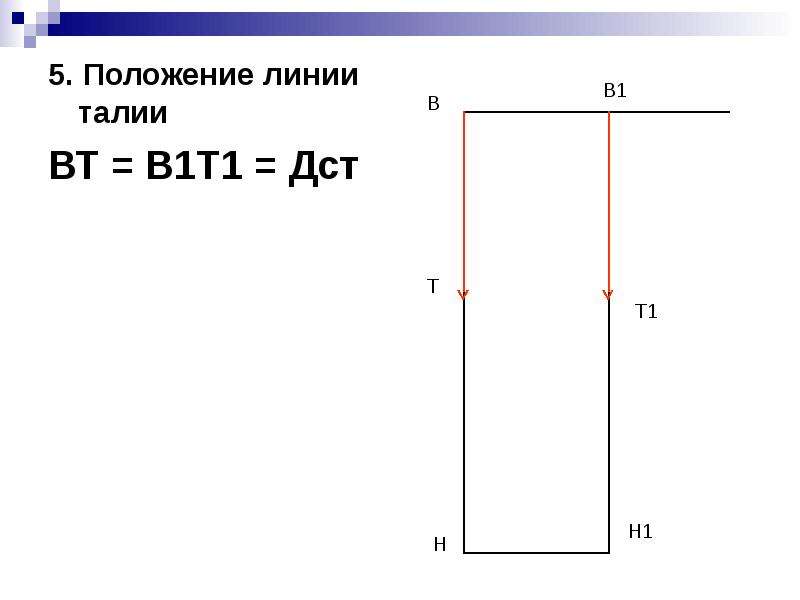

5. Положение линии талии 5. Положение линии талии ВТ = В1Т1 = Дст

Слайд 12

Описание слайда:

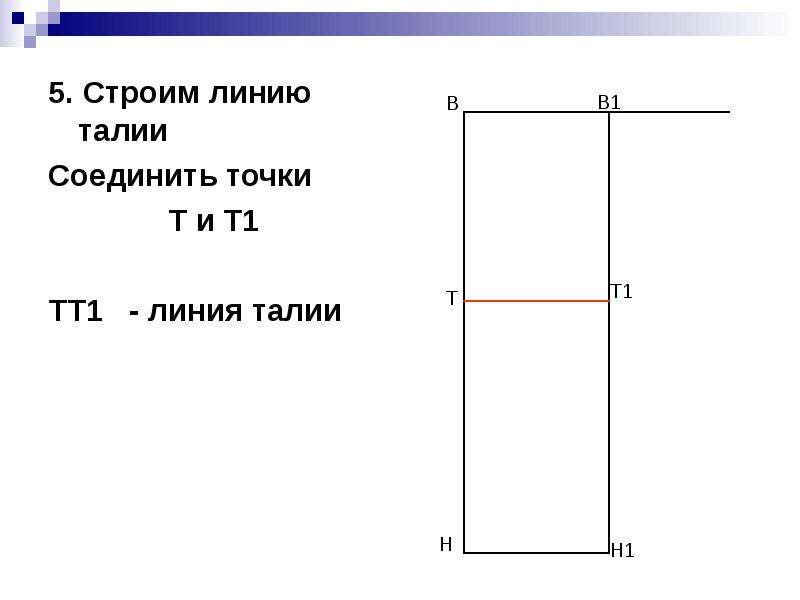

5. Строим линию талии Соединить точки Т и Т1 ТТ1 - линия талии

Слайд 13

Описание слайда:

Какая мерка поможет определить положение линии груди?

Слайд 14

Описание слайда:

6. Положение линии груди ВГ = В1Г1= Дст :2 + 1

Слайд 15

Описание слайда:

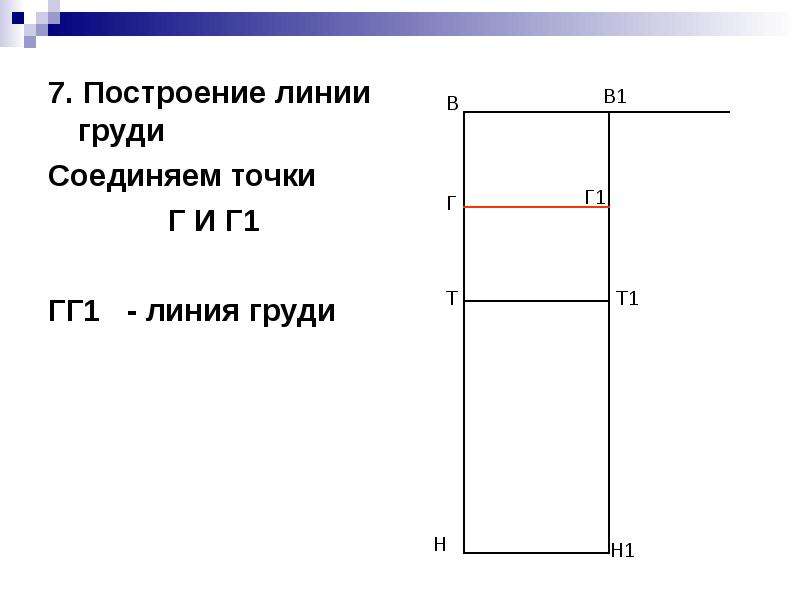

7. Построение линии груди Соединяем точки Г И Г1 ГГ1 - линия груди

Слайд 16

Описание слайда:

8. Длина рукава на продолжение прямой ВВ1 отложить вправо отрезок В1В5 = 5…7см В1В5 – длина рукава

Слайд 17

Описание слайда:

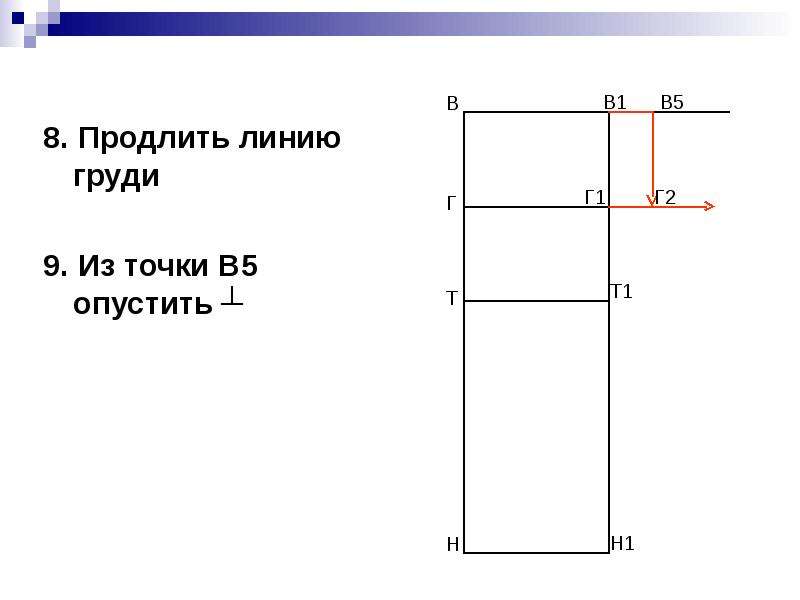

8. Продлить линию груди 9. Из точки В5 опустить ┴

Слайд 18

Описание слайда:

10. Строим прогиб рукава От Г1 ↓ Г1Г3 =Г1Г2

Слайд 19

Описание слайда:

11. Соединить отрезком Г3Г2 12. Г3Г2 :2 из точки строим ┴

Слайд 20

Описание слайда:

13. На ┴ отложить 1 – 1,5см.

Слайд 21

Описание слайда:

15. Расширение сорочки Продлить линию низа на 10 см Н1 Н2 = 10

Слайд 22

Описание слайда:

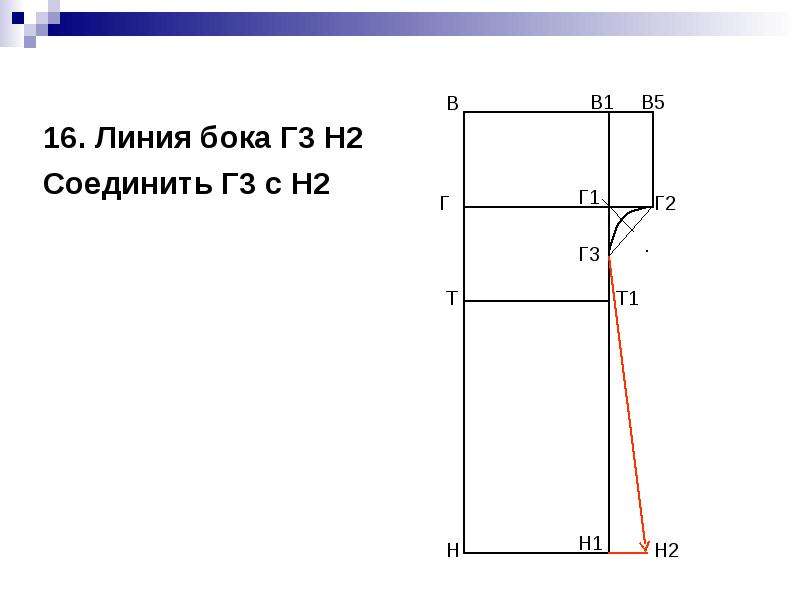

16. Линия бока Г3 Н2 Соединить Г3 с Н2

Слайд 23

Описание слайда:

17. Поднятие линии бока Н2Н3 =1,5 - 2 см. 18. НН1 :2 делаем засечку

Слайд 24

Описание слайда:

19. Плавно соединить Н, засечку, Н3 НН3 линия низа

Слайд 25

Описание слайда:

Какая мерка поможет определить ширину горловины? Какая мерка поможет определить ширину горловины?

Слайд 26

Описание слайда:

20 . Построение горловины Ширина горловины ВВ2 = (Сш : 3) + 1 Отложить отрезок от точки В вправо по линии ВВ1

Слайд 27

Описание слайда:

20 . Глубина горловины спинки ВВ3 =3 Отложить от точки В вниз по линии ВВ1

Слайд 28

Описание слайда:

21 . Провести плавную линию горловины по спинке

Слайд 29

Описание слайда:

23 . Строим горловину переда Глубина горловины по переду ВВ4 = ВВ2 +3 Соедините плавной линией В2В4

Слайд 30

Описание слайда:

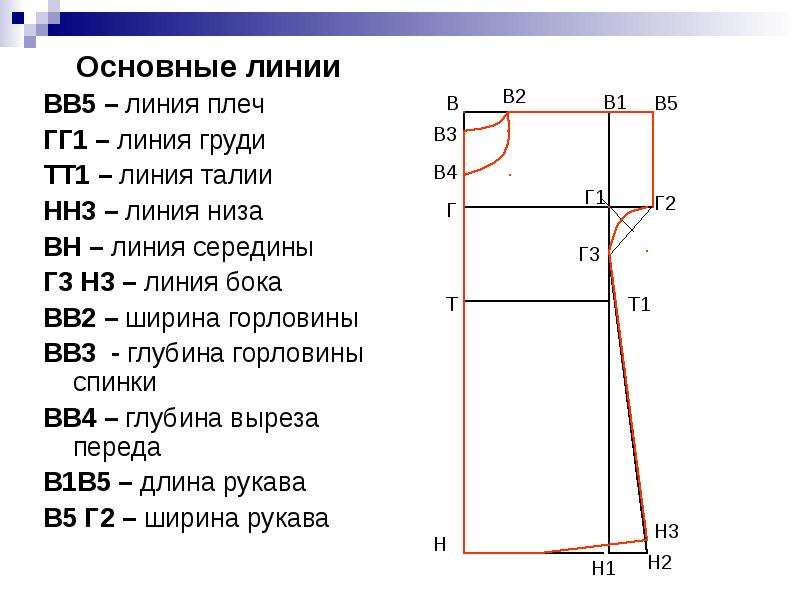

Основные линии Основные линии ВВ5 – линия плеч ГГ1 – линия груди ТТ1 – линия талии НН3 – линия низа ВН – линия середины Г3 Н3 – линия бока ВВ2 – ширина горловины ВВ3 - глубина горловины спинки ВВ4 – глубина выреза переда В1В5 – длина рукава В5 Г2 – ширина рукава
