Федеральное государственное автономное образовательное учреждение высшего образования «Санкт-Петербургский государственный политехнический университет Петра Великого» Инженерно-строительный институт Кафедра «Строительство уникальных зданий и сооружений»

Слайд 2

Описание слайда:

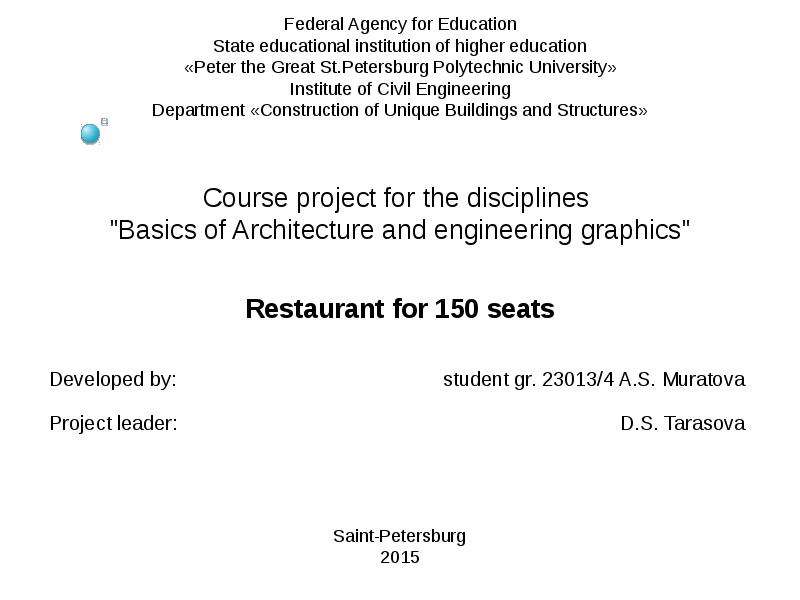

Federal Agency for Education State educational institution of higher education «Peter the Great St.Petersburg Polytechnic University» Institute of Civil Engineering Department «Construction of Unique Buildings and Structures»

Слайд 3

Описание слайда:

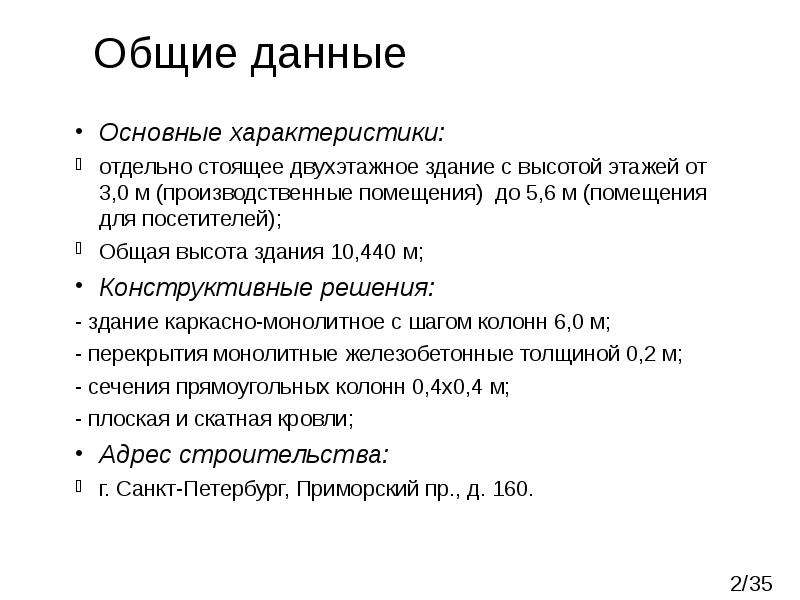

Общие данные Основные характеристики: отдельно стоящее двухэтажное здание с высотой этажей от 3,0 м (производственные помещения) до 5,6 м (помещения для посетителей); Общая высота здания 10,440 м; Конструктивные решения: - здание каркасно-монолитное с шагом колонн 6,0 м; - перекрытия монолитные железобетонные толщиной 0,2 м; - сечения прямоугольных колонн 0,4х0,4 м; - плоская и скатная кровли; Адрес строительства: г. Санкт-Петербург, Приморский пр., д. 160.

Слайд 4

Описание слайда:

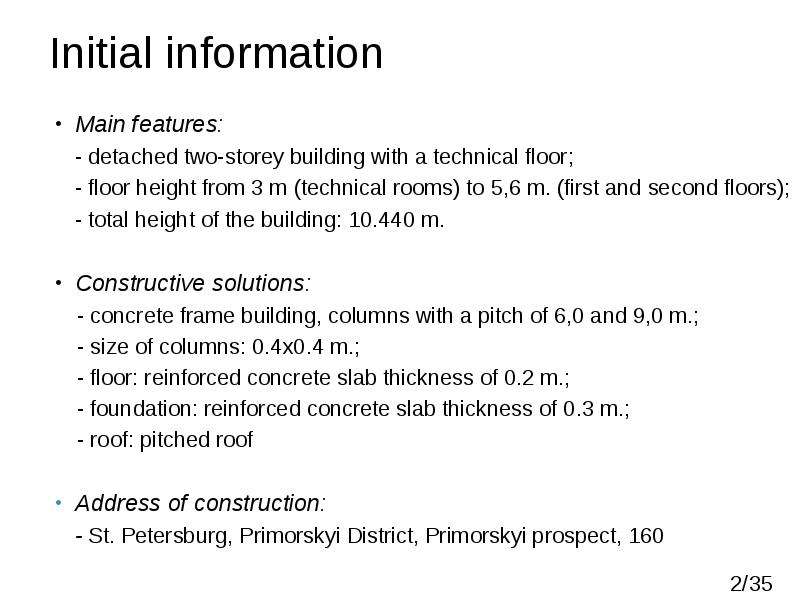

Initial information Main features: - detached two-storey building with a technical floor; - floor height from 3 m (technical rooms) to 5,6 m. (first and second floors); - total height of the building: 10.440 m. Constructive solutions: - concrete frame building, columns with a pitch of 6,0 and 9,0 m.; - size of columns: 0.4x0.4 m.; - floor: reinforced concrete slab thickness of 0.2 m.; - foundation: reinforced concrete slab thickness of 0.3 m.; - roof: pitched roof Address of construction: - St. Petersburg, Primorskyi District, Primorskyi prospect, 160

Слайд 5

Описание слайда:

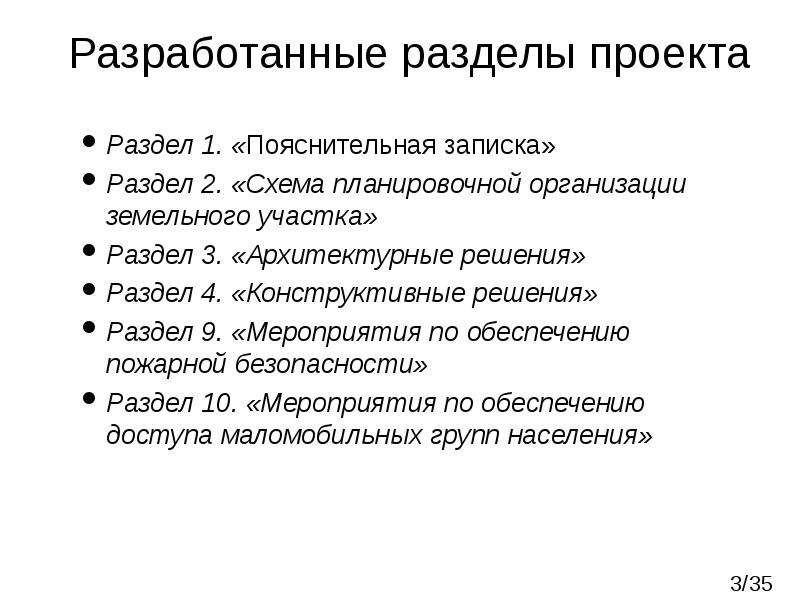

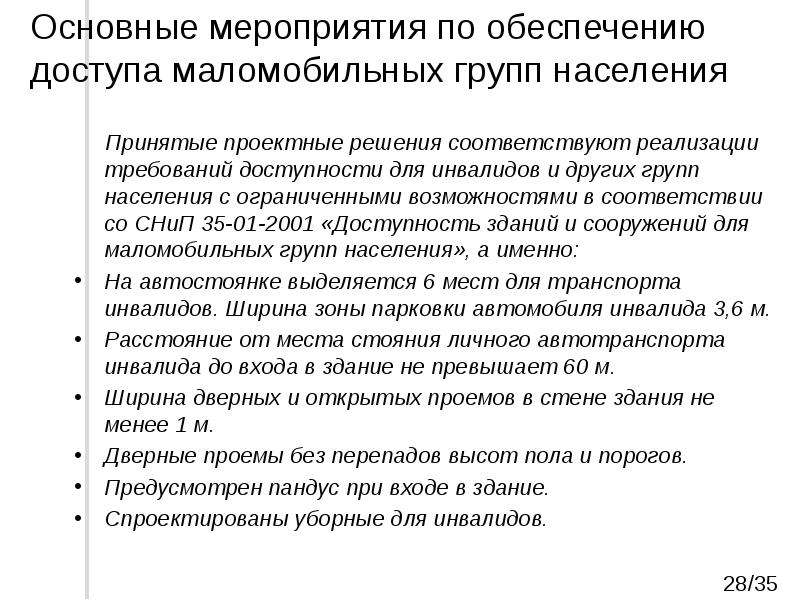

Разработанные разделы проекта Раздел 1. «Пояснительная записка» Раздел 2. «Схема планировочной организации земельного участка» Раздел 3. «Архитектурные решения» Раздел 4. «Конструктивные решения» Раздел 9. «Мероприятия по обеспечению пожарной безопасности» Раздел 10. «Мероприятия по обеспечению доступа маломобильных групп населения»

Слайд 6

Описание слайда:

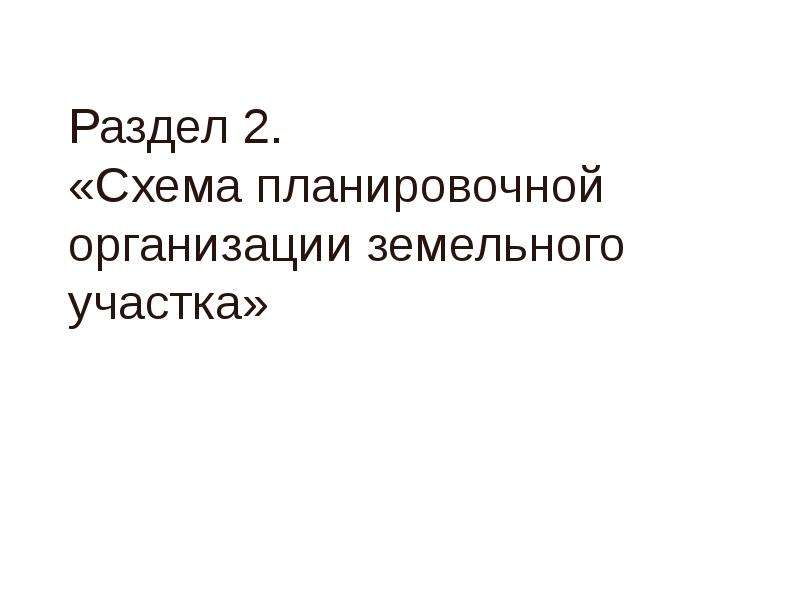

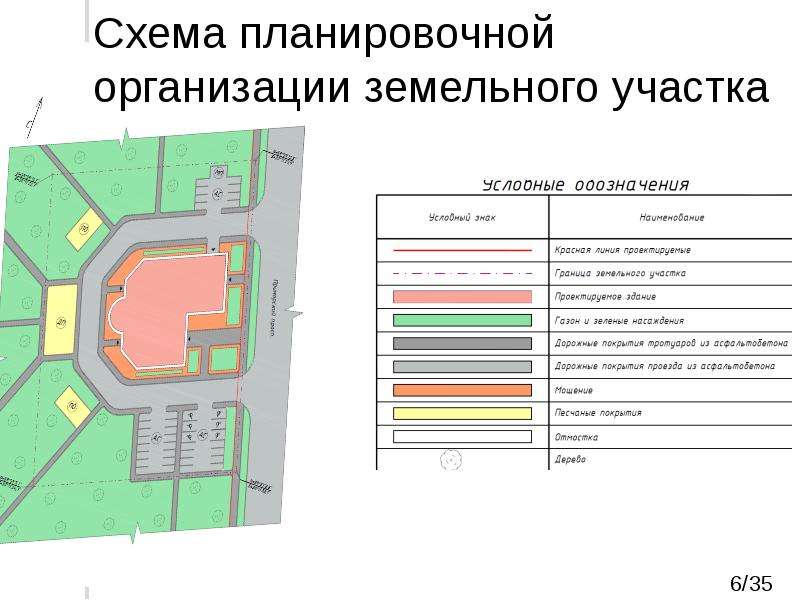

Раздел 2. «Схема планировочной организации земельного участка»

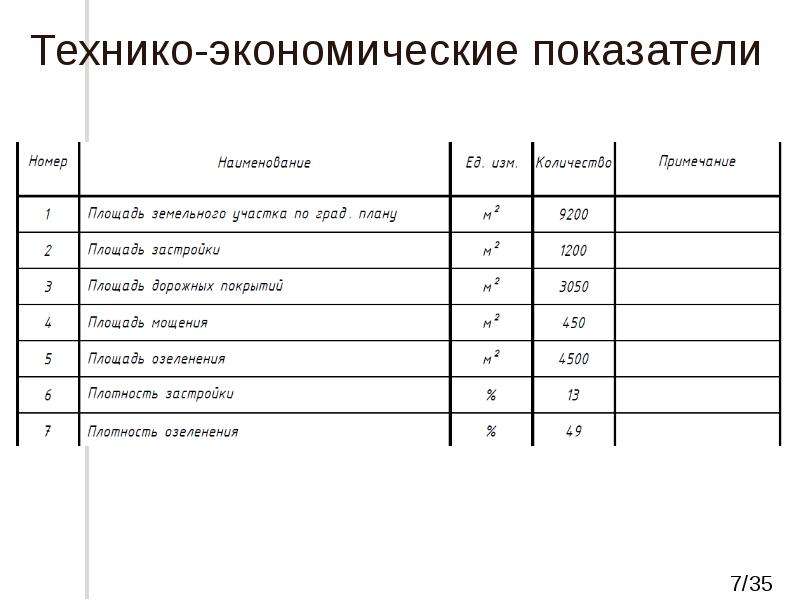

Слайд 7

Описание слайда:

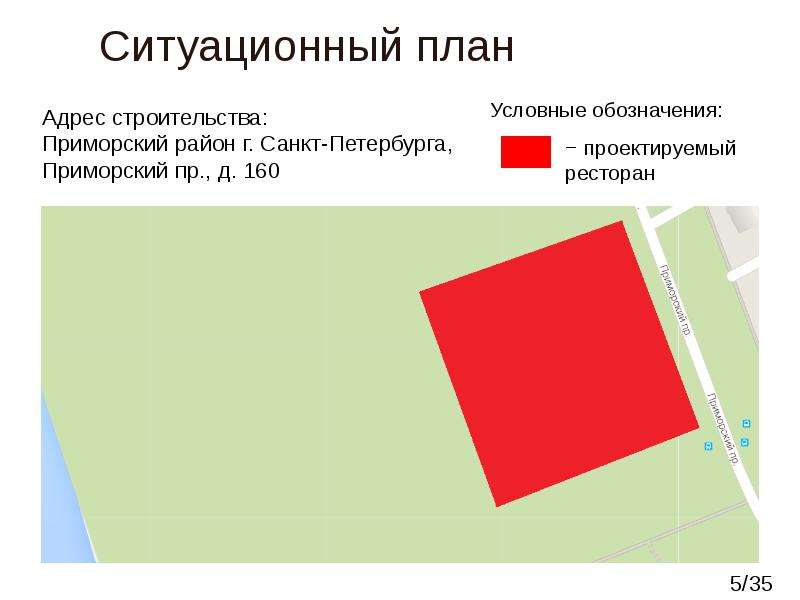

Ситуационный план

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

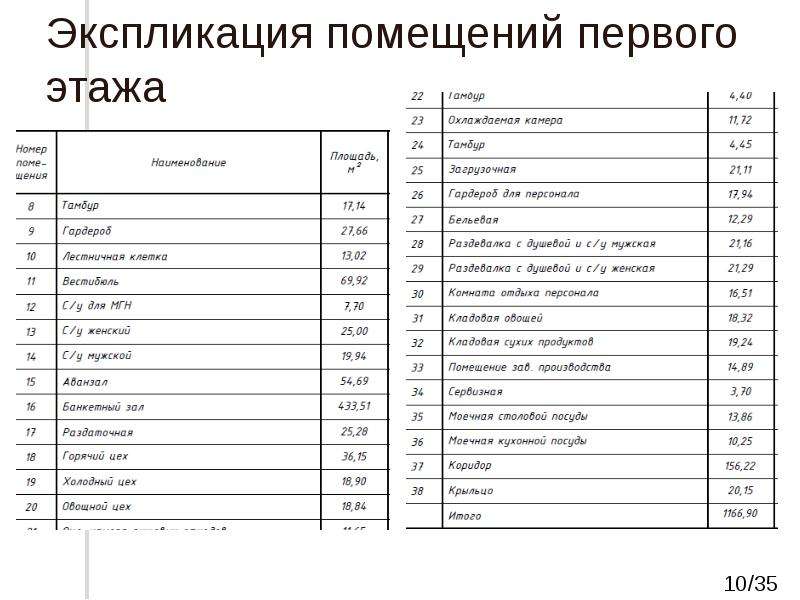

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

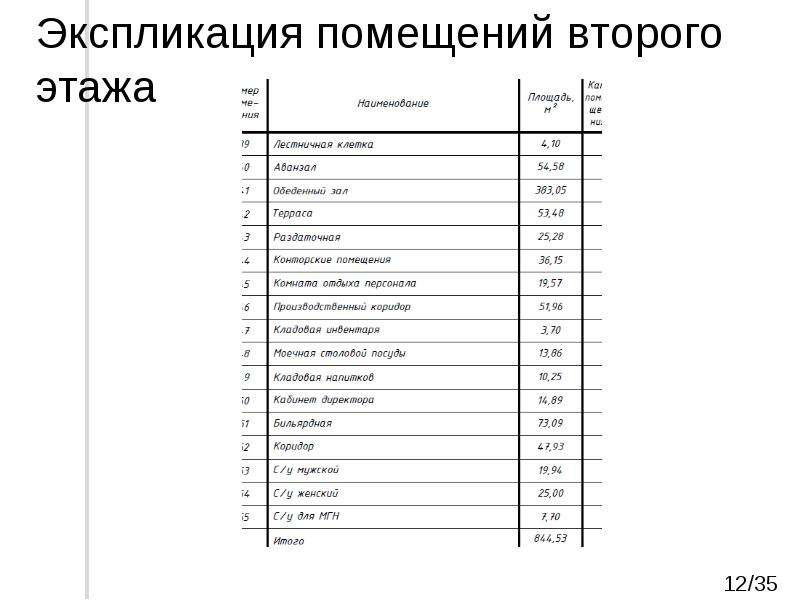

Описание слайда:

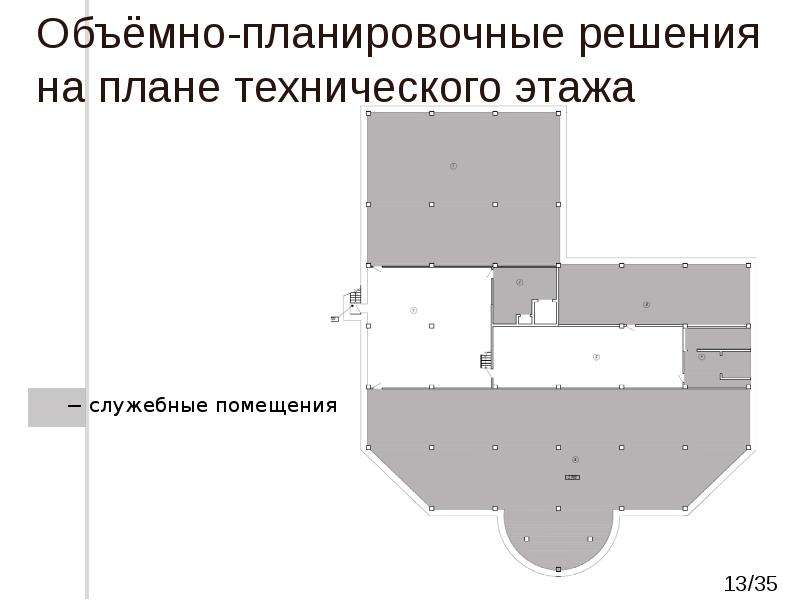

Слайд 13

Описание слайда:

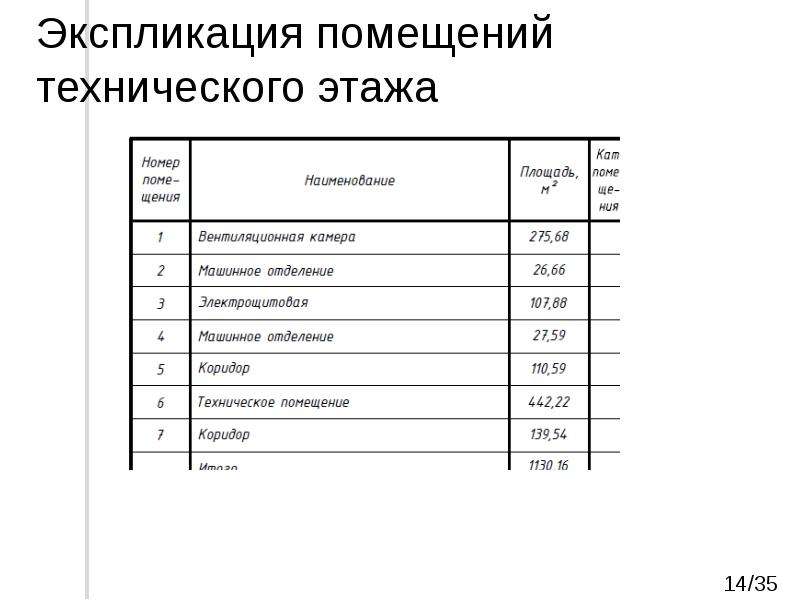

Слайд 14

Описание слайда:

Слайд 15

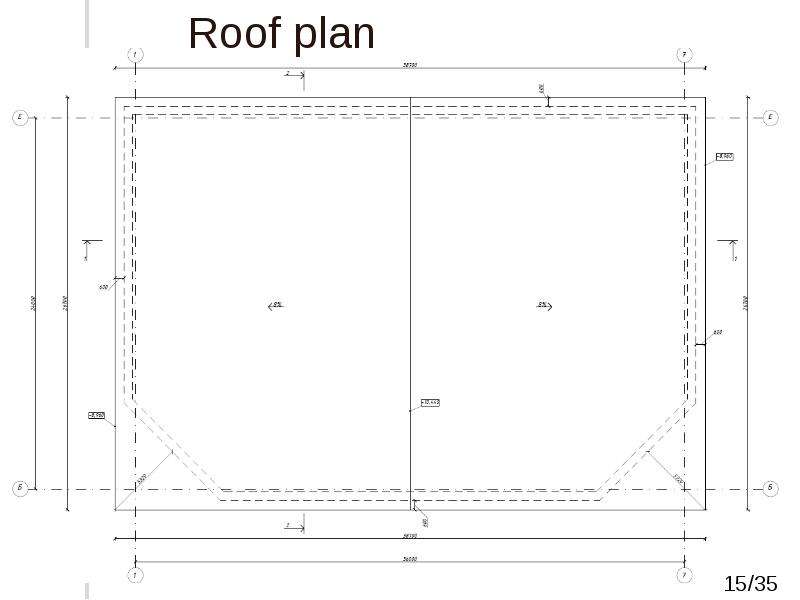

Описание слайда:

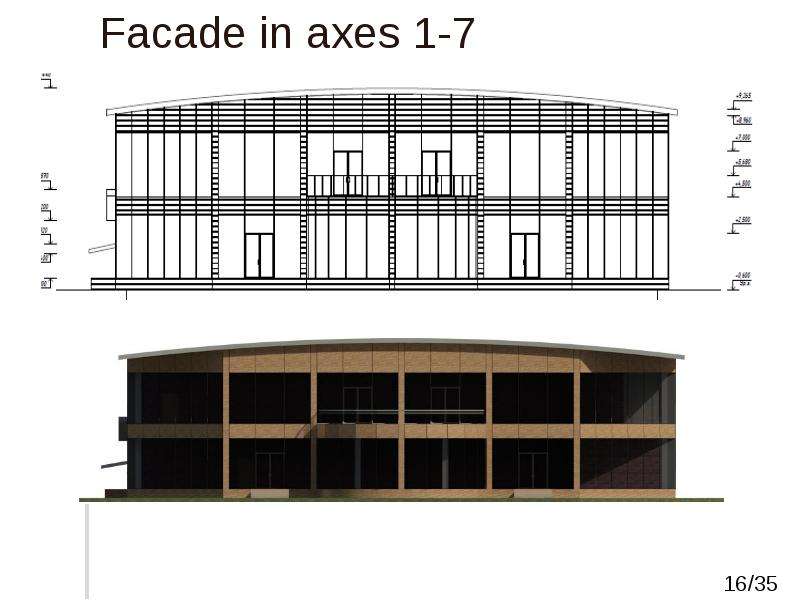

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

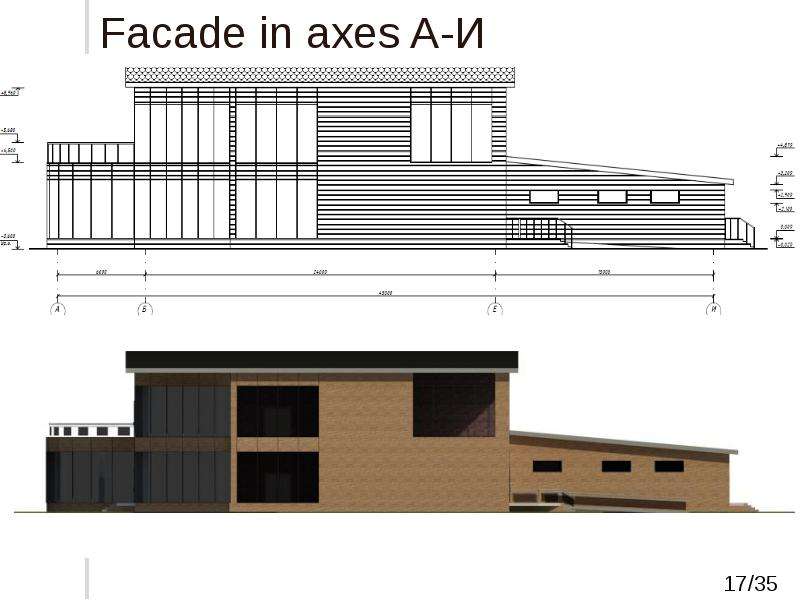

Слайд 18

Описание слайда:

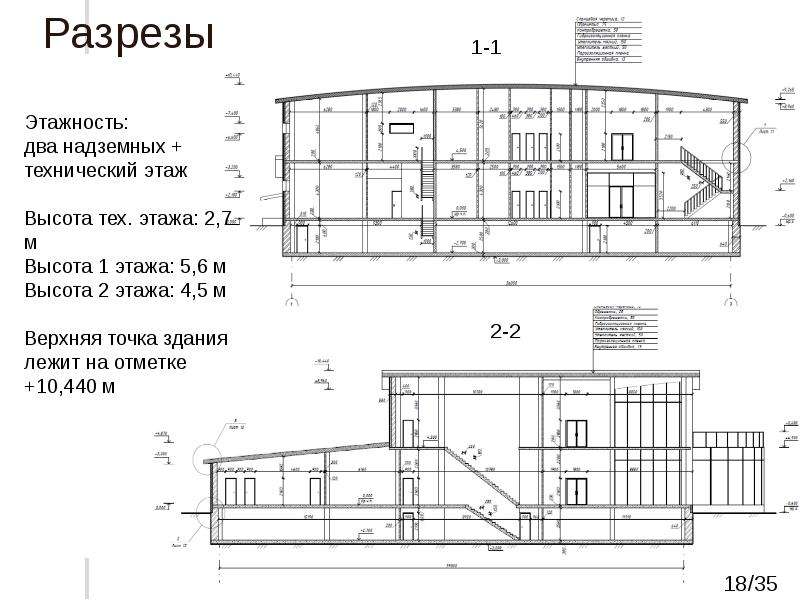

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

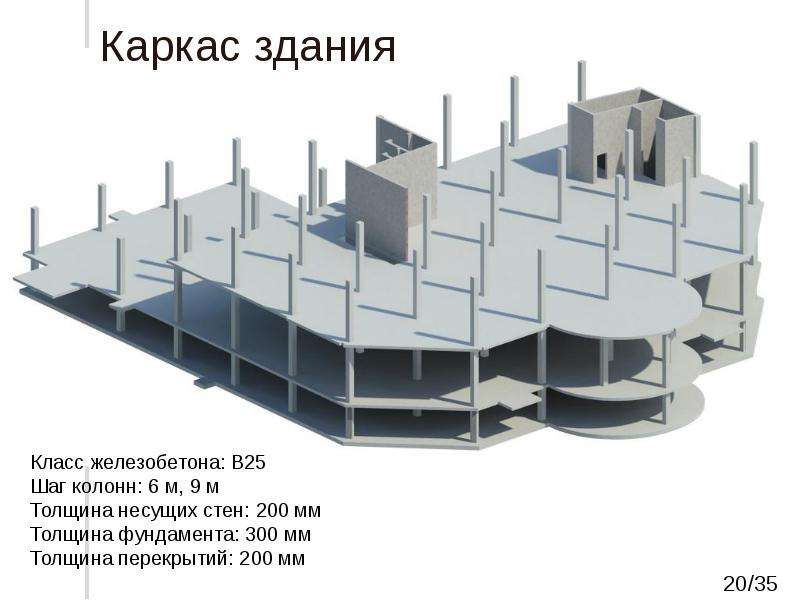

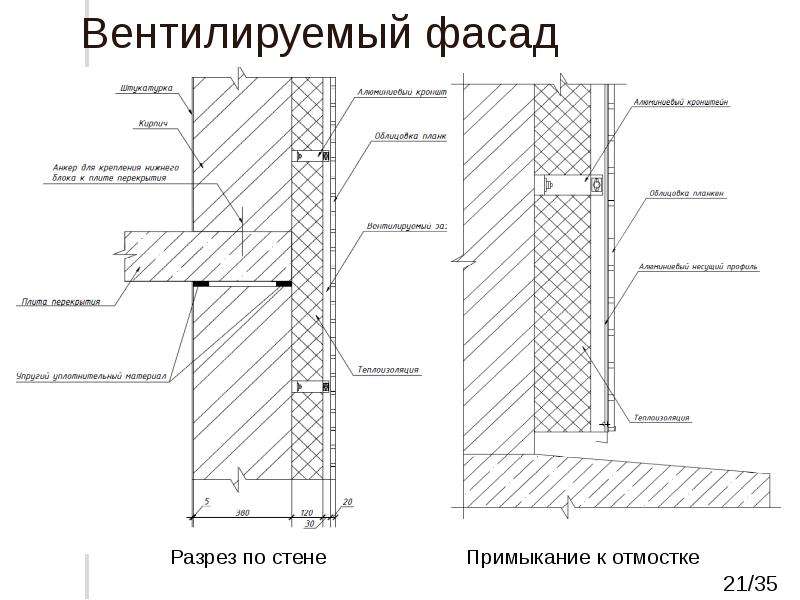

Слайд 21

Описание слайда:

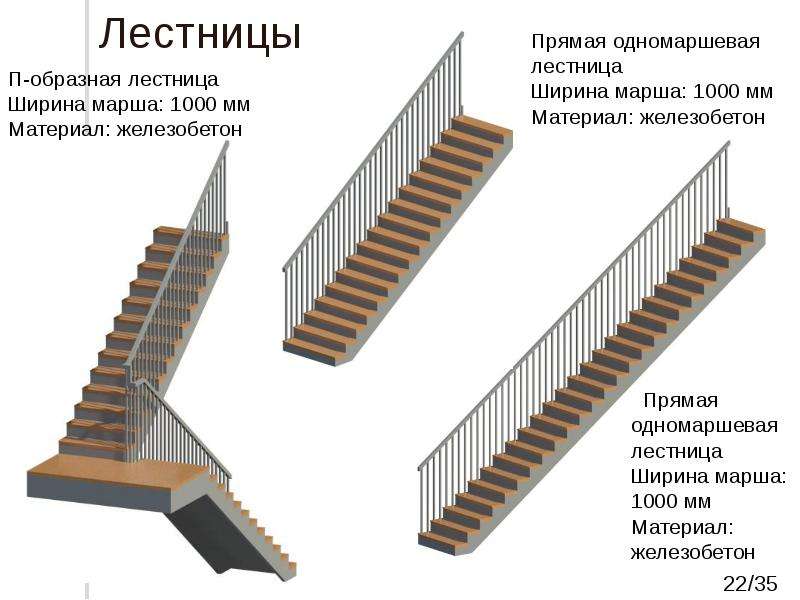

Слайд 22

Описание слайда:

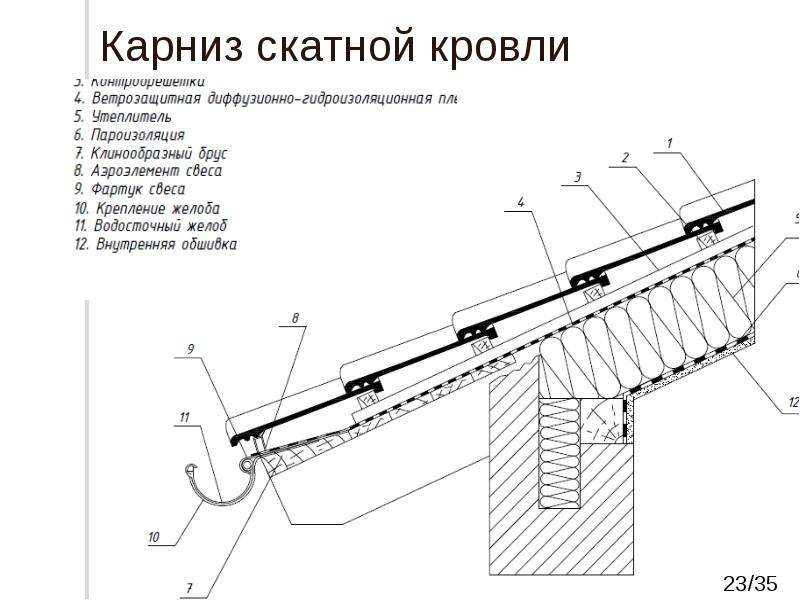

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

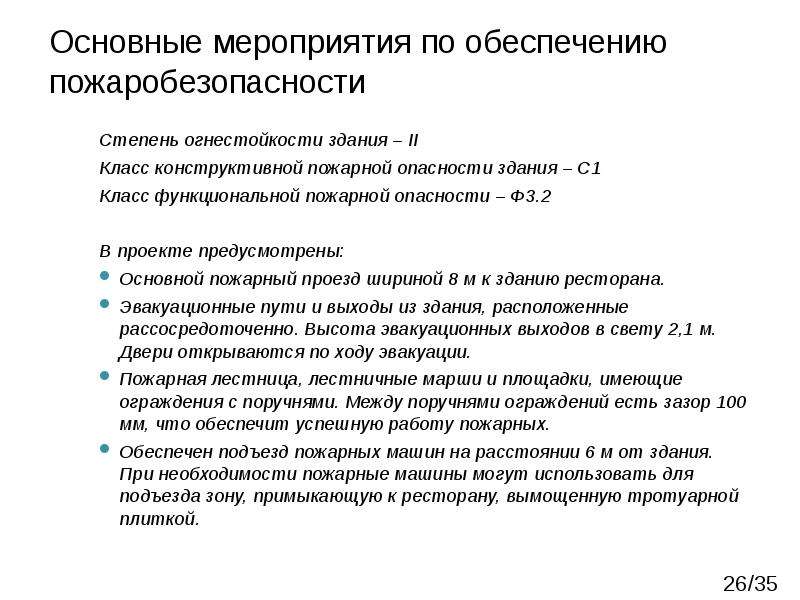

Основные мероприятия по обеспечению пожаробезопасности Степень огнестойкости здания – II Класс конструктивной пожарной опасности здания – С1 Класс функциональной пожарной опасности – Ф3.2 В проекте предусмотрены: Основной пожарный проезд шириной 8 м к зданию ресторана. Эвакуационные пути и выходы из здания, расположенные рассосредоточенно. Высота эвакуационных выходов в свету 2,1 м. Двери открываются по ходу эвакуации. Пожарная лестница, лестничные марши и площадки, имеющие ограждения с поручнями. Между поручнями ограждений есть зазор 100 мм, что обеспечит успешную работу пожарных. Обеспечен подъезд пожарных машин на расстоянии 6 м от здания. При необходимости пожарные машины могут использовать для подъезда зону, примыкающую к ресторану, вымощенную тротуарной плиткой.
