Слайд 1

Описание слайда:

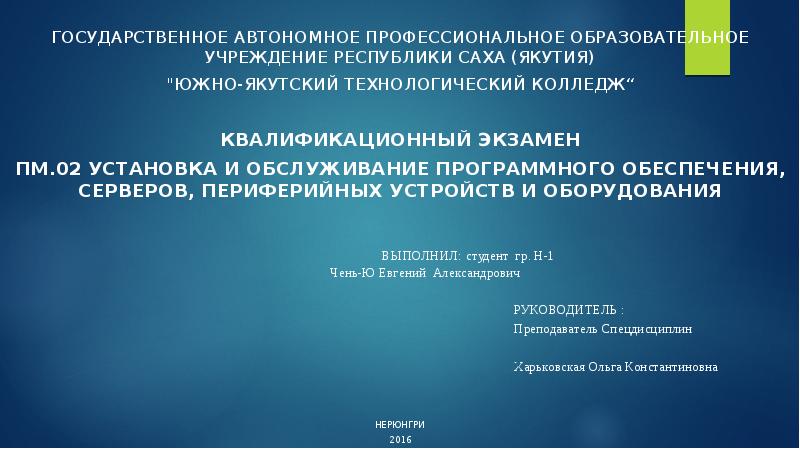

ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ САХА (ЯКУТИЯ) "ЮЖНО-ЯКУТСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ“ Квалификационный экзамен ПМ.02 Установка и обслуживание программного обеспечения, серверов, периферийных устройств и оборудования Выполнил: студент гр. Н-1 Чень-Ю Евгений Александрович Руководитель : Преподаватель Спецдисциплин Харьковская Ольга Константиновна Нерюнгри 2016

Слайд 2

Описание слайда:

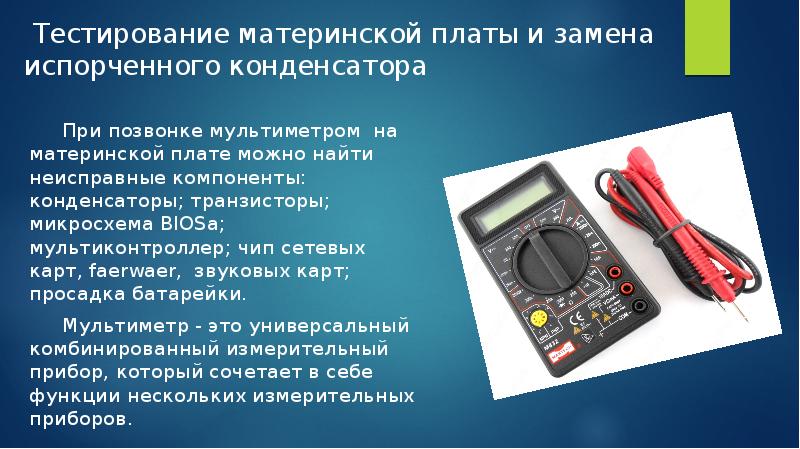

Тестирование материнской платы и замена испорченного конденсатора При позвонке мультиметром на материнской плате можно найти неисправные компоненты: конденсаторы; транзисторы; микросхема BIOSa; мультиконтроллер; чип сетевых карт, faerwaer, звуковых карт; просадка батарейки. Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов.

Слайд 3

Описание слайда:

При прозвонке мультиметром выявился неисправный конденсатор. Конденсатор заполнен жидким электролитом. При нестабильной работе элемента электролит может просто "закипать" и вытечь из оболочки конденсатора. В самых "клинических" случаях защитная оболочка просто "взрывается", выплескивая электролит.

Слайд 4

Описание слайда:

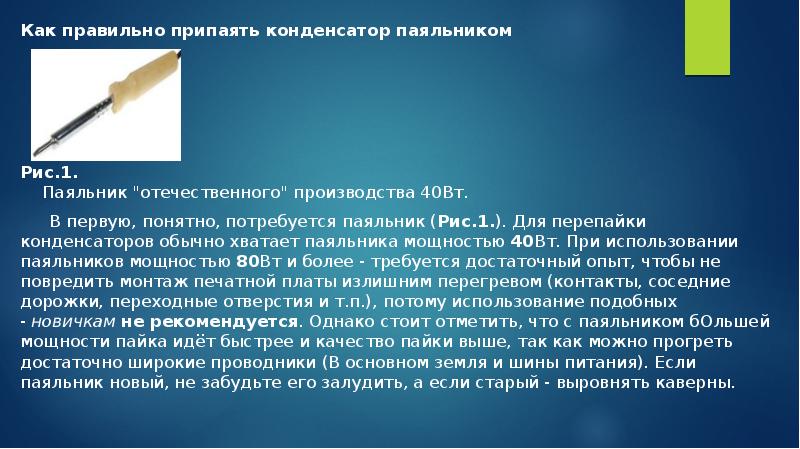

Как правильно припаять конденсатор паяльником Как правильно припаять конденсатор паяльником Рис.1. Паяльник "отечественного" производства 40Вт. В первую, понятно, потребуется паяльник (Рис.1.). Для перепайки конденсаторов обычно хватает паяльника мощностью 40Вт. При использовании паяльников мощностью 80Вт и более - требуется достаточный опыт, чтобы не повредить монтаж печатной платы излишним перегревом (контакты, соседние дорожки, переходные отверстия и т.п.), потому использование подобных - новичкам не рекомендуется. Однако стоит отметить, что с паяльником бОльшей мощности пайка идёт быстрее и качество пайки выше, так как можно прогреть достаточно широкие проводники (В основном земля и шины питания). Если паяльник новый, не забудьте его залудить, а если старый - выровнять каверны.

Слайд 5

Описание слайда:

Рис.2. Канифоль Рис.3. Флюс ЛТИ-120 Рис.4. Олово Флюс (канифоль) и припой Как нельзя жарить без масла, так нельзя и паять без канифоли или флюса. Наиболее просто найти обычную канифоль (Рис.2.), но также можно использовать и флюс (Рис.3.) такой-то марки. Кроме того, логично, что может потребоваться и припой (Рис.4.)(удобнее использовать припой уже содержащий в себе канифоль), хотя в крайнем случае, в принципе, ничто не помешает использовать и уже имеющийся на плате.

Слайд 6

Описание слайда:

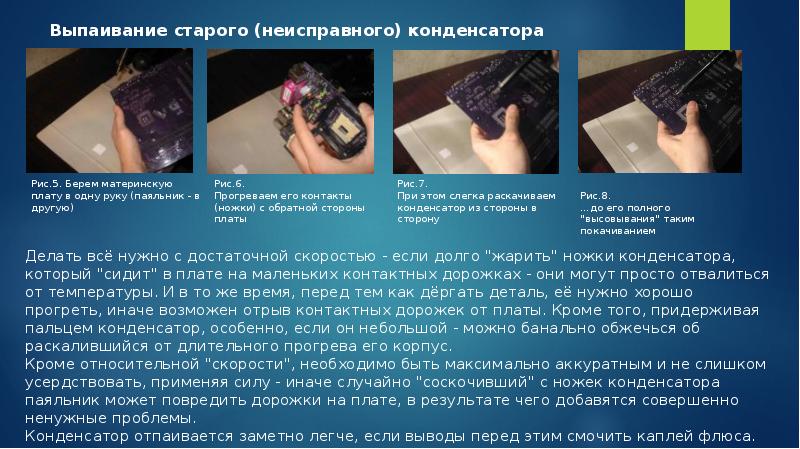

Выпаивание старого (неисправного) конденсатора Выпаивание старого (неисправного) конденсатора

Слайд 7

Описание слайда:

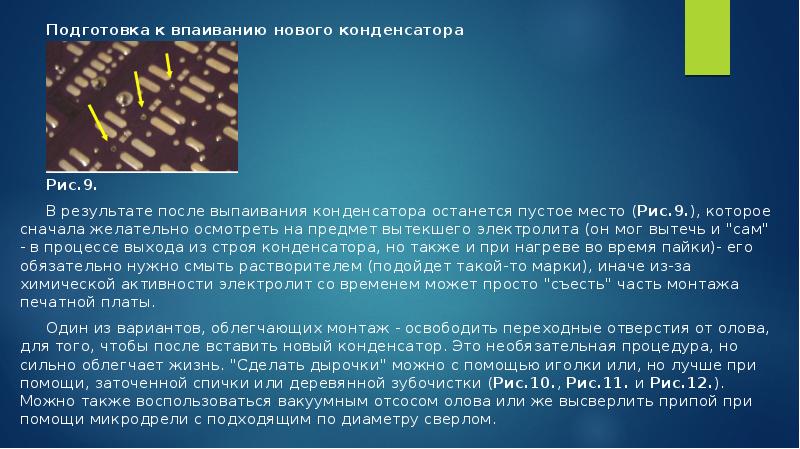

Подготовка к впаиванию нового конденсатора Подготовка к впаиванию нового конденсатора Рис.9. В результате после выпаивания конденсатора останется пустое место (Рис.9.), которое сначала желательно осмотреть на предмет вытекшего электролита (он мог вытечь и "сам" - в процессе выхода из строя конденсатора, но также и при нагреве во время пайки)- его обязательно нужно смыть растворителем (подойдет такой-то марки), иначе из-за химической активности электролит со временем может просто "съесть" часть монтажа печатной платы. Один из вариантов, облегчающих монтаж - освободить переходные отверстия от олова, для того, чтобы после вставить новый конденсатор. Это необязательная процедура, но сильно облегчает жизнь. "Сделать дырочки" можно с помощью иголки или, но лучше при помощи, заточенной спички или деревянной зубочистки (Рис.10., Рис.11. и Рис.12.). Можно также воспользоваться вакуумным отсосом олова или же высверлить припой при помощи микродрели с подходящим по диаметру сверлом.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

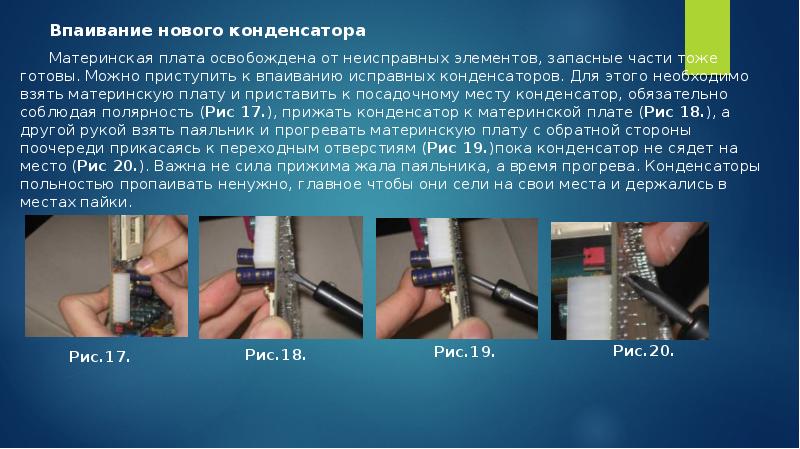

Впаивание нового конденсатора Впаивание нового конденсатора Материнская плата освобождена от неисправных элементов, запасные части тоже готовы. Можно приступить к впаиванию исправных конденсаторов. Для этого необходимо взять материнскую плату и приставить к посадочному месту конденсатор, обязательно соблюдая полярность (Рис 17.), прижать конденсатор к материнской плате (Рис 18.), а другой рукой взять паяльник и прогревать материнскую плату с обратной стороны поочереди прикасаясь к переходным отверстиям (Рис 19.)пока конденсатор не сядет на место (Рис 20.). Важна не сила прижима жала паяльника, а время прогрева. Конденсаторы польностью пропаивать ненужно, главное чтобы они сели на свои места и держались в местах пайки.

Слайд 10

Описание слайда:

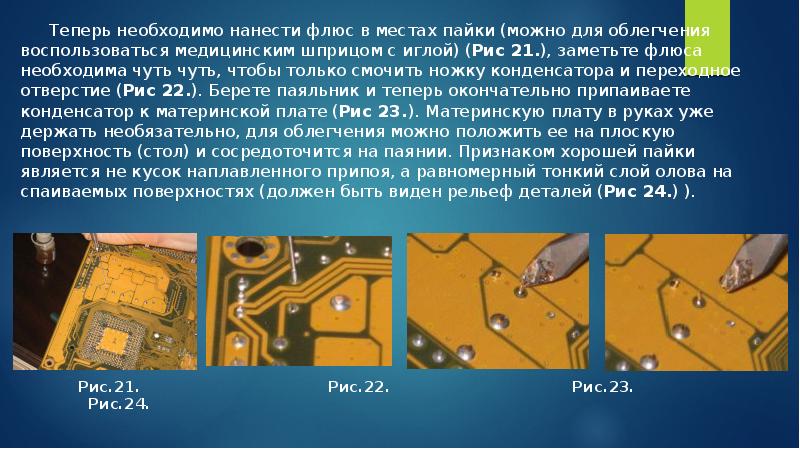

Теперь необходимо нанести флюс в местах пайки (можно для облегчения воспользоваться медицинским шприцом с иглой) (Рис 21.), заметьте флюса необходима чуть чуть, чтобы только смочить ножку конденсатора и переходное отверстие (Рис 22.). Берете паяльник и теперь окончательно припаиваете конденсатор к материнской плате (Рис 23.). Материнскую плату в руках уже держать необязательно, для облегчения можно положить ее на плоскую поверхность (стол) и сосредоточится на паянии. Признаком хорошей пайки является не кусок наплавленного припоя, а равномерный тонкий слой олова на спаиваемых поверхностях (должен быть виден рельеф деталей (Рис 24.) ). Теперь необходимо нанести флюс в местах пайки (можно для облегчения воспользоваться медицинским шприцом с иглой) (Рис 21.), заметьте флюса необходима чуть чуть, чтобы только смочить ножку конденсатора и переходное отверстие (Рис 22.). Берете паяльник и теперь окончательно припаиваете конденсатор к материнской плате (Рис 23.). Материнскую плату в руках уже держать необязательно, для облегчения можно положить ее на плоскую поверхность (стол) и сосредоточится на паянии. Признаком хорошей пайки является не кусок наплавленного припоя, а равномерный тонкий слой олова на спаиваемых поверхностях (должен быть виден рельеф деталей (Рис 24.) ).
