Магний и его сплавы - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Магний и его сплавы. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Магний и его сплавы

Слайд 2

Описание слайда:

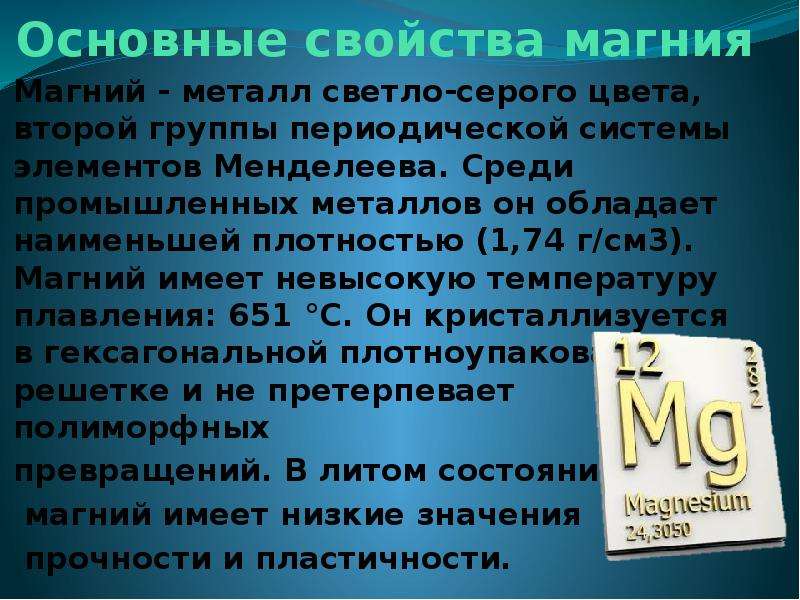

Основные свойства магния Магний - металл светло-серого цвета, второй группы периодической системы элементов Менделеева. Среди промышленных металлов он обладает наименьшей плотностью (1,74 г/см3). Магний имеет невысокую температуру плавления: 651 °С. Он кристаллизуется в гексагональной плотноупакованной решетке и не претерпевает полиморфных превращений. В литом состоянии магний имеет низкие значения прочности и пластичности.

Слайд 3

Описание слайда:

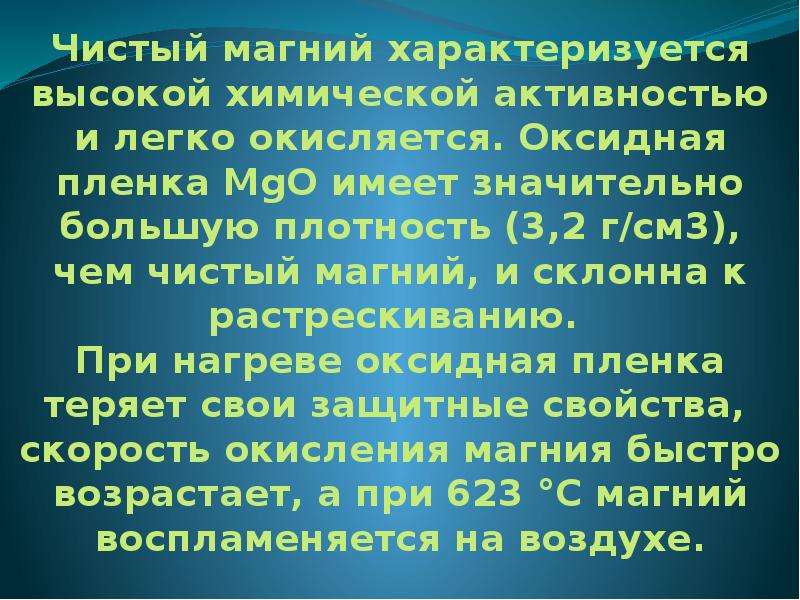

Чистый магний характеризуется высокой химической активностью и легко окисляется. Оксидная пленка MgO имеет значительно большую плотность (3,2 г/см3), чем чистый магний, и склонна к растрескиванию. При нагреве оксидная пленка теряет свои защитные свойства, скорость окисления магния быстро возрастает, а при 623 °С магний воспламеняется на воздухе.

Слайд 4

Описание слайда:

Из-за низких механических свойств технический магний как конструкционный материал не применяется. Его используют в пиротехнике и химической промышленности для синтеза органических препаратов, а также в металлургии в качестве раскислителя, восстановителя и модификатора.

Слайд 5

Описание слайда:

Классификация и характеристика магниевых сплавов

Слайд 6

Описание слайда:

Свойства магния значительно улучшаются при легировании. Сплавы магния характеризуются низкой плотностью, высокой удельной прочностью, способностью хорошо поглощать вибрации. Прочность сплавов при соответствующем легировании и термической обработке может достигать 350-400 МПа. Достоинством магниевых сплавов является их хорошая обрабатываемость резанием и свариваемость. К недостаткам относятся меньшая коррозионная стойкость, чем у алюминиевых сплавов, трудности при выплавке и литье и необходимость нагрева при обработке давлением.

Слайд 7

Описание слайда:

Повышение коррозионной стойкости объясняется образованием защитной пленки гидратированного оксида MgO. Цирконий и церий уменьшают размер зерен, а также оказывают эффективное модифицирующее действие на их структуру. Влияние легирующих элементов на механические свойства прессованных прутков магния показано на рисунке. Влияние легирующих элементов на механические свойства магния при 20 °С (прессованные прутки)

Слайд 8

Описание слайда:

Наиболее вредными примесями, снижающими коррозионную стойкость магния, являются никель и железо и в меньшей степени - медь и кремний. Цирконий и марганец снижают отрицательное действие вредных примесей. Растворимость легирующих элементов, как и в случае алюминиевых сплавов, падает с уменьшением температуры, что позволяет применять к магниевым сплавам термическую обработку, состоящую из закалки с последующим старением.

Слайд 9

Описание слайда:

Основными упрочняющими легирующими элементами в магниевых сплавах являются алюминий и цинк. Марганец слабо влияет на прочностные свойства. Его вводят главным образом для повышения коррозионной стойкости и измельчения зерна.

Слайд 10

Описание слайда:

Термическая обработка магниевых и алюминиевых сплавов имеет много общего. Это объясняется близкими температурами плавления и отсутствием полиморфных превращений. Особенностью магниевых сплавов является пониженная скорость диффузии большинства компонентов в магниевом твердом растворе. Низкие скорости диффузионных процессов способствуют развитию дендритной ликвации, требуют больших выдержек при нагреве, облегчают фиксацию твердых растворов при закалке и затрудняют распад пересыщенных растворов при старении.

Слайд 11

Описание слайда:

Для снижения уровня ликвации и повышения технологической пластичности перед деформацией слитки подвергают отжигу. Для повышения прочностных свойств магниевые сплавы подвергают закалке и старению. Из-за низкой скорости диффузии закалку обычно проводят на воздухе, применяют искусственное старение при сравнительно высоких температурах (до 200-250 °С) и более длительных выдержках (16-24 ч).

Слайд 12

Описание слайда:

Магниевые сплавы обладают высокой пластичностью в горячем состоянии и хорошо деформируются при нагреве. Для деформированных сплавов диффузионный отжиг обычно совмещают с нагревом для обработки давлением. Магниевые сплавы хорошо обрабатываются резанием, легко шлифуются и полируются. Они удовлетворительно свариваются контактной роликовой и дуговой сваркой, которую рекомендуется проводить в защитной атмосфере.

Слайд 13

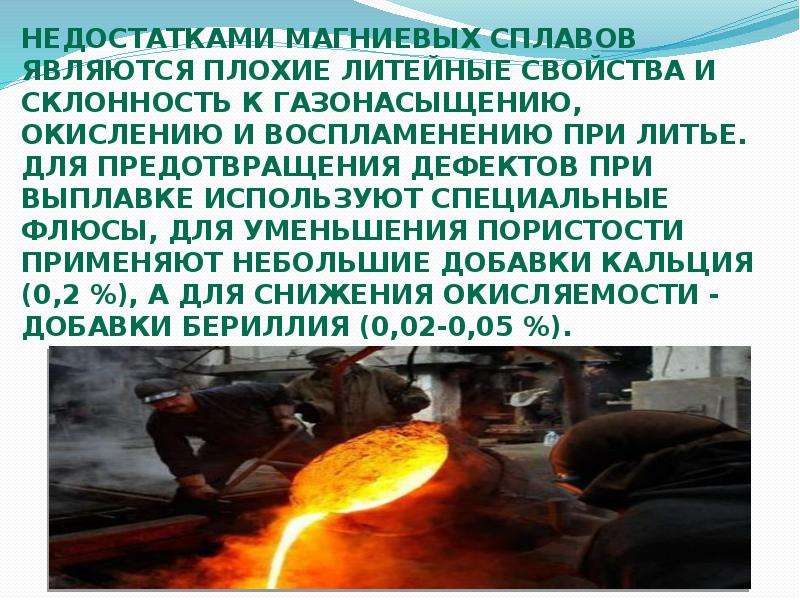

Описание слайда:

Слайд 14

Описание слайда:

Благодаря малой плотности и высокой удельной прочности магниевые сплавы широко применяются в авиастроении. Из них изготавливают корпуса приборов, насосов, фонари и двери кабин. Фюзеляжи вертолетов фирмы Сикорского (США) почти полностью изготовлены из магниевых сплавов. В ракетной технике магниевые сплавы идут на изготовление корпусов ракет, обтекателей, стабилизаторов, топливных баков. Теплоемкость магния примерно в 2,5 раза больше, чем у стали. Поглотив одинаковое количество тепла, он нагреется в 2,5 раза меньше. В кратковременном полете магниевые сплавы не успевают перегреться, несмотря на низкую температуру плавления. В кратковременно работающих ракетах типа "воздух - воздух" и управляемых снарядах магниевые сплавы составляют основную массу конструкции. Применение магниевых сплавов позволило снизить массу ракет на 20-30 %.

Слайд 15

Описание слайда:

Магниевые сплавы находят применение в транспортном машиностроении для изготовления картеров двигателей и коробок передач автомобилей.

Слайд 16

Описание слайда:

Их используют в электротехнике и радиотехнике (корпуса приборов, электродвигателей), в текстильной промышленности (бобины, шпульки, катушки и др.) и других отраслях.

Слайд 17

Описание слайда:

Важной областью применения магния является ядерная энергетика. Благодаря способности поглощать тепловые нейтроны, отсутствию взаимодействия с ураном и хорошей теплопроводности магниевые сплавы используют для изготовления оболочек тепловыделяющих элементов в атомных реакторах.

Теги Магний сплавы

Похожие презентации
