Вы можете ознакомиться и скачать презентацию на тему Магнитное поле. Теоремы о потоке и циркуляции. Доклад-сообщение содержит 74 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

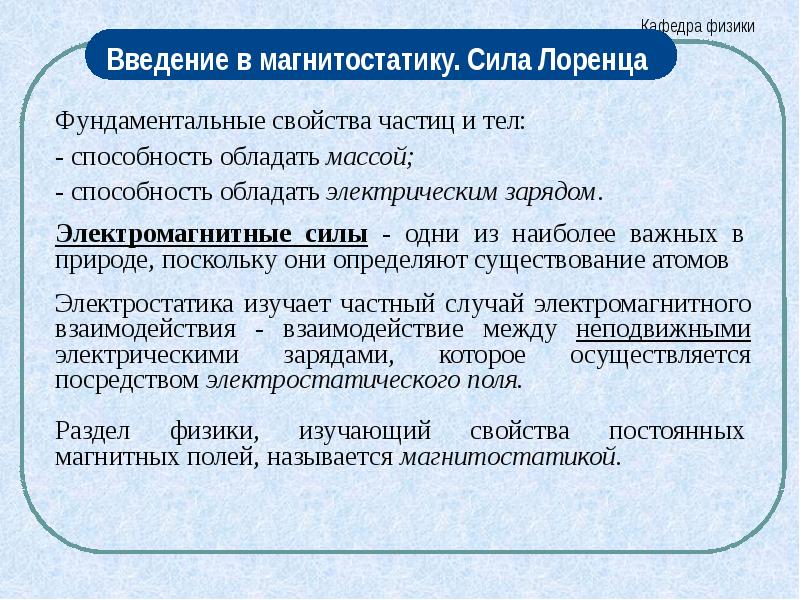

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

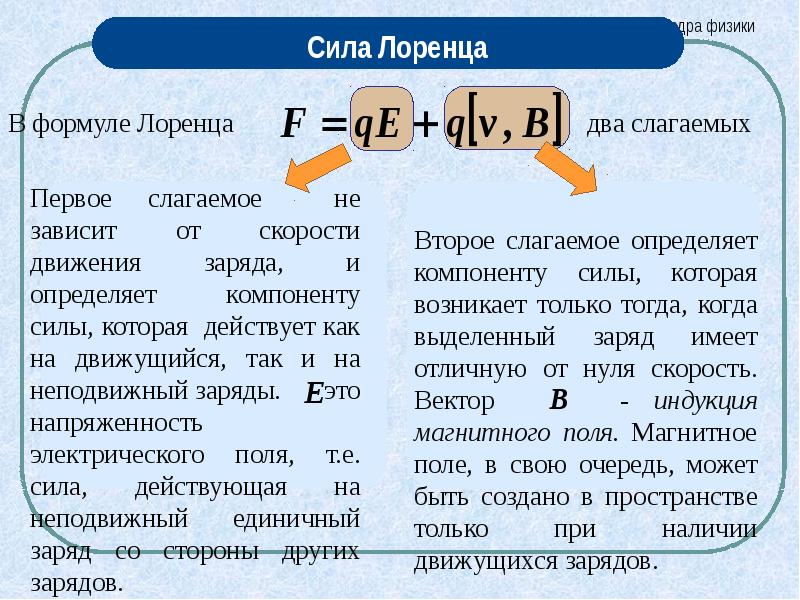

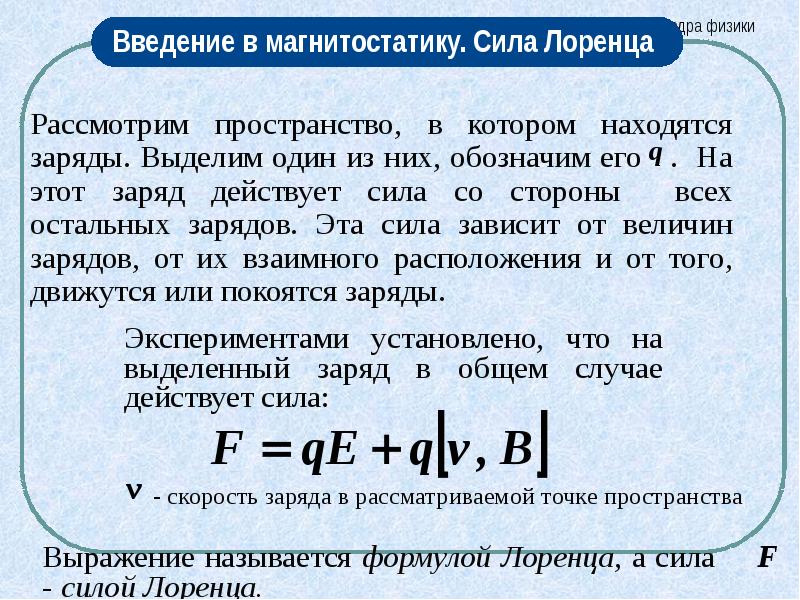

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

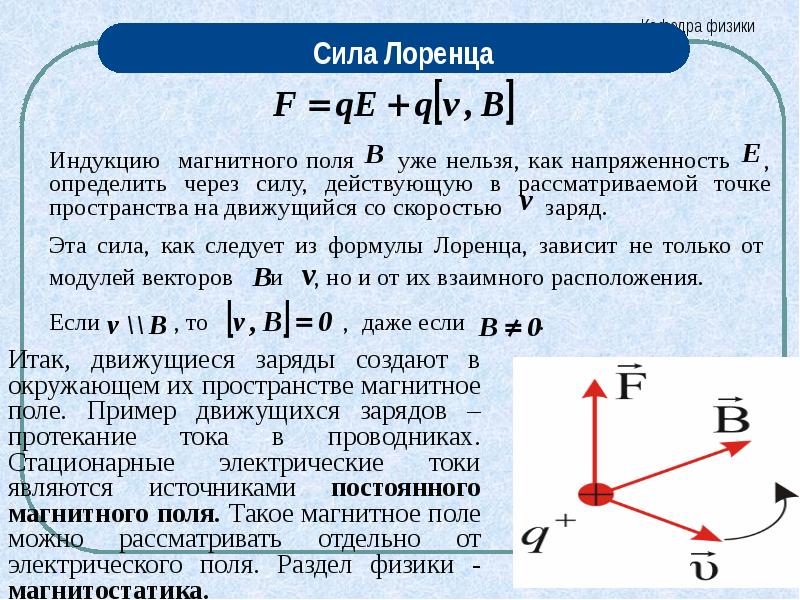

Слайд 6

Описание слайда:

ЛОРЕНЦ Хендрик Антон (1853 - 1928) – нидерландский физик-теоретик, создатель классической электронной теории, член Нидерландской АН. ЛОРЕНЦ Хендрик Антон (1853 - 1928) – нидерландский физик-теоретик, создатель классической электронной теории, член Нидерландской АН. Учился в Лейденском ун-те, В 23г. защитил докторскую диссертацию «К теории отражения и преломления света». В 25 профессор Лейденского ун-та и заведующий кафедрой теоретической физики. Вывел формулу, связывающую диэлектрическую проницаемость с плотностью диэлектрика, дал выражение для силы, действующей на движущийся заряд в электромагнитном поле (сила Лоренца), объяснил зависимость электропроводности вещества от теплопроводности, развил теорию дисперсии света. Разработал электродинамику движущихся тел. В 1904 вывел формулы, связывающие между собой пространственные координаты и моменты времени одного и того же события в двух различных инерциальных системах отсчета (преобразования Лоренца).

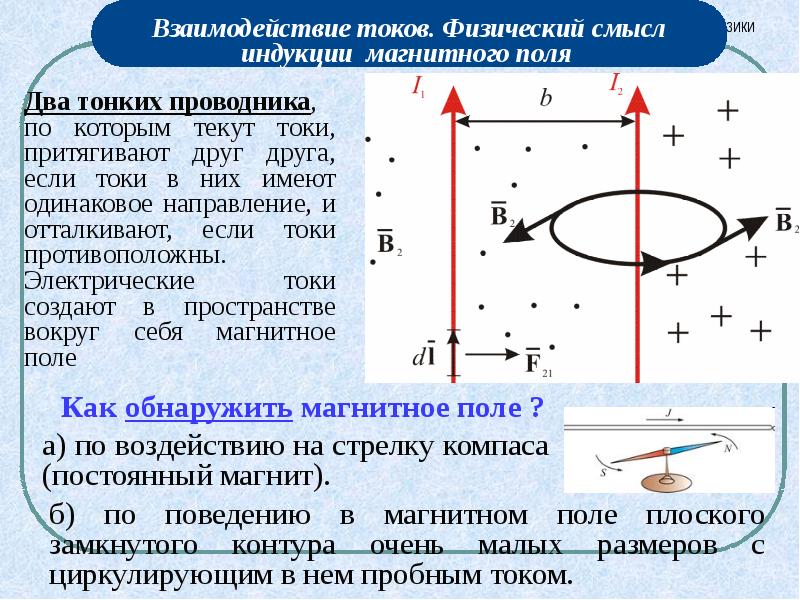

Слайд 7

Описание слайда:

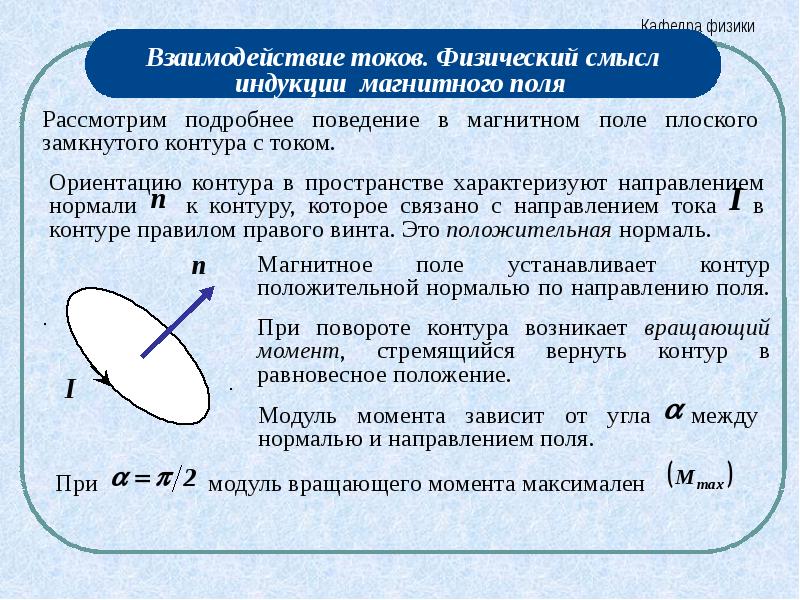

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

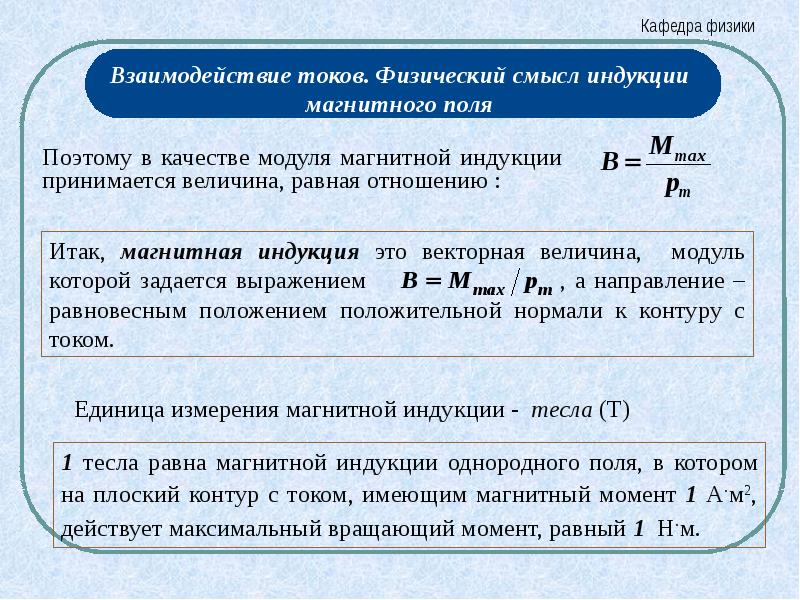

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

ТЕСЛА Никола (1856 - 1943)-сербский ученый в области электротехники, радиотехники ТЕСЛА Никола (1856 - 1943)-сербский ученый в области электротехники, радиотехники Разработал ряд конструкций многофазных генераторов, элек-тродвигателей и трансформаторов. Сконструировал ряд радио-управляемых самоходных механизмов. Изучал физиологическое действие токов высокой частоты. Построил в 1899 радиостанцию на 200 кВт в Колорадо и радиоантенну высотой 57,6 м в Лонг-Айленде. Изобрел электрический счетчик, частотомер и др.

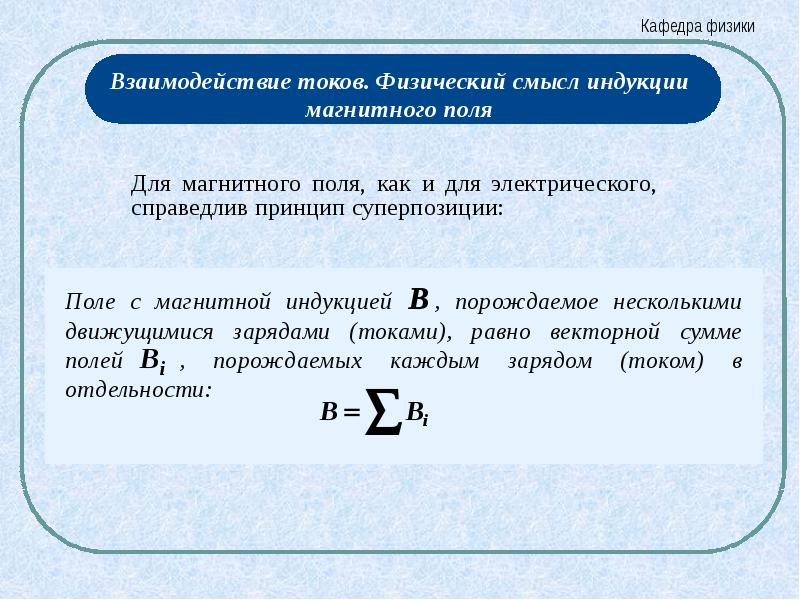

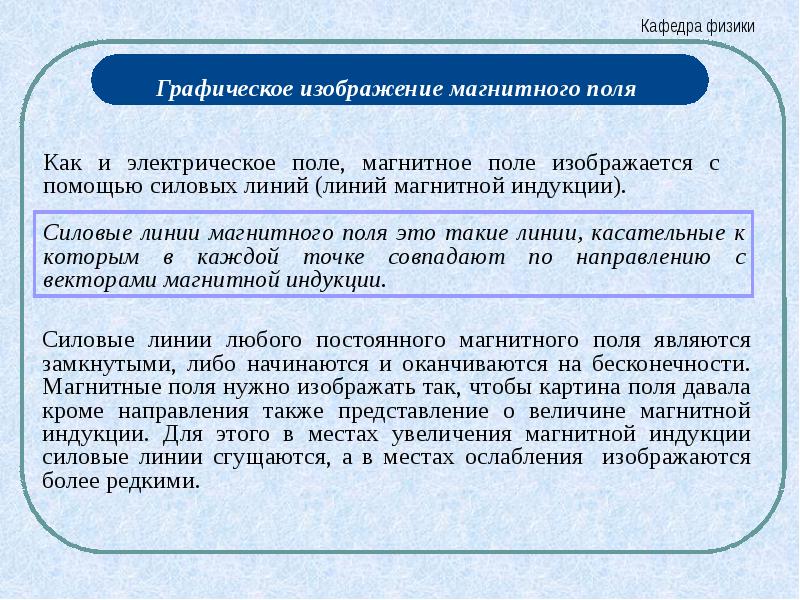

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Силовые линии магнитного поля хорошо видны в опыте с железными опилками Силовые линии магнитного поля хорошо видны в опыте с железными опилками силовые линии магнитного поля прямолинейного проводника с током – это концентрические окружности с центрами на проводнике, лежащие в плоскости, перпендикулярной проводнику.

Слайд 16

Описание слайда:

На рис. изображены силовые линии магнитного поля : а) металлического стержня; б) соленоида; в) железные опилки, рассыпанные на листе бумаги, помещенной над магнитом, стремятся вытянуться вдоль силовых линий; г) магнитные полюсы соленоида. На рис. изображены силовые линии магнитного поля : а) металлического стержня; б) соленоида; в) железные опилки, рассыпанные на листе бумаги, помещенной над магнитом, стремятся вытянуться вдоль силовых линий; г) магнитные полюсы соленоида.

Слайд 17

Описание слайда:

Линии магнитной индукции полей постоянного магнита и катушки с током. Индикаторные магнитные стрелки ориентируются по направлению касательных к линиям индукции. Обратите внимание на аналогию магнитных полей постоянного магнита и катушки с током.

Слайд 18

Описание слайда:

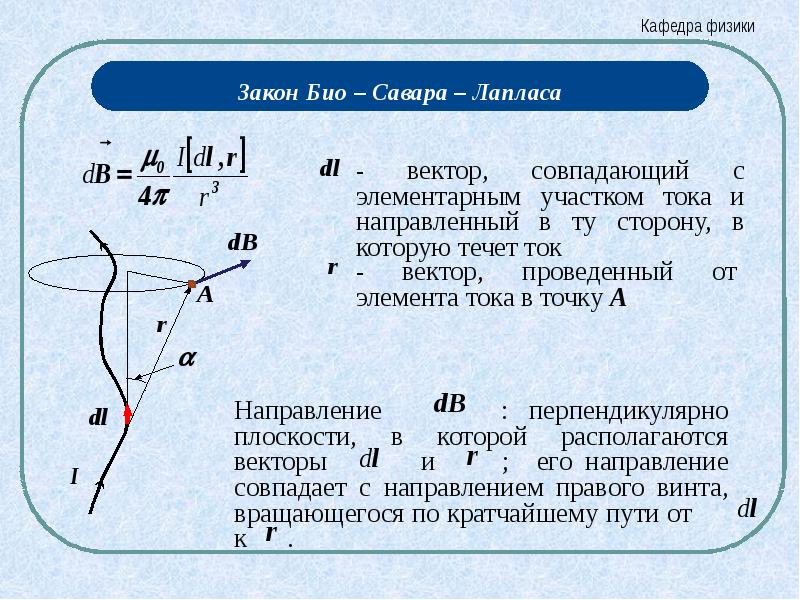

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

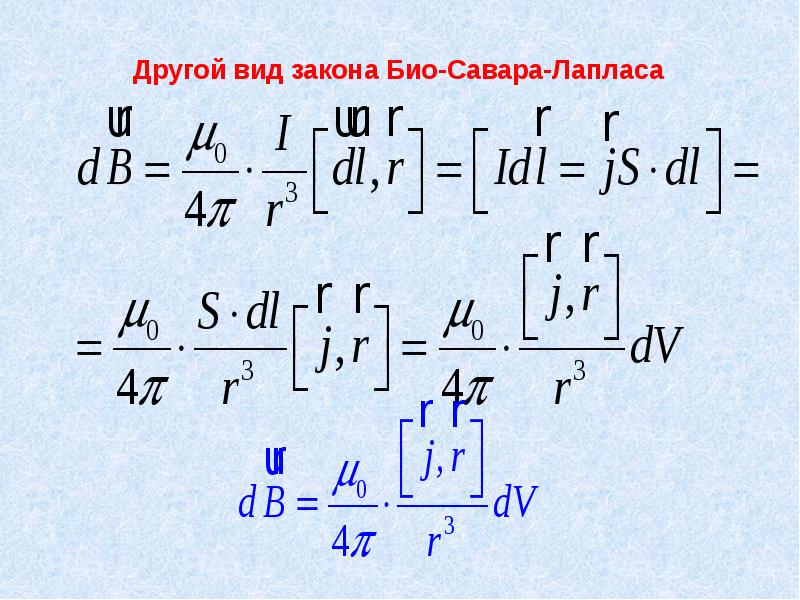

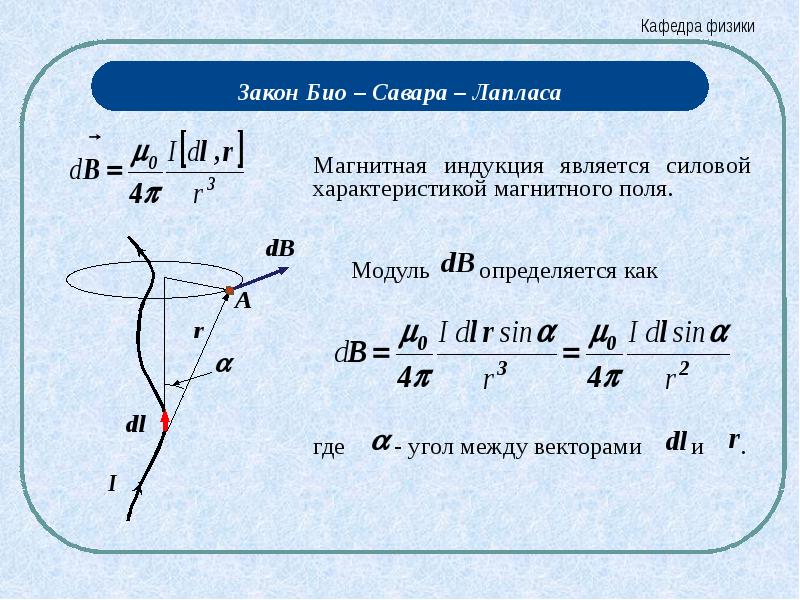

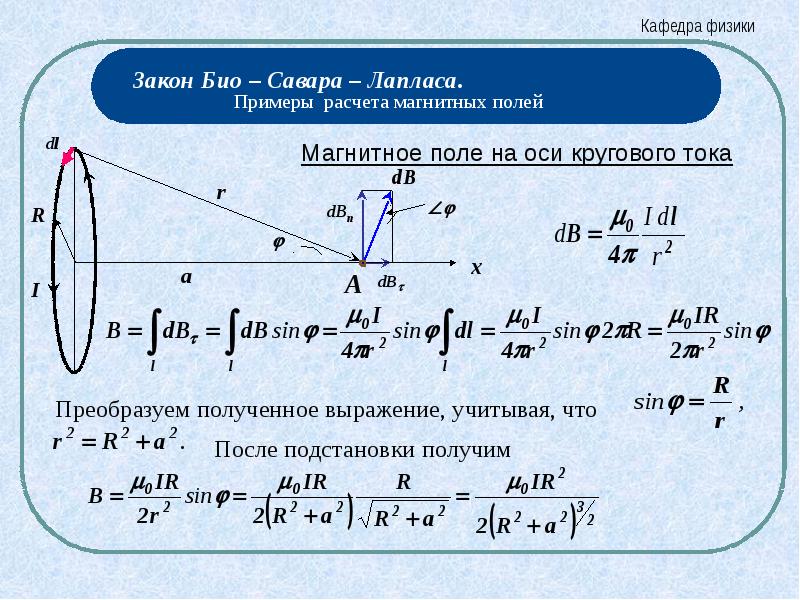

Другой вид закона Био-Савара-Лапласа

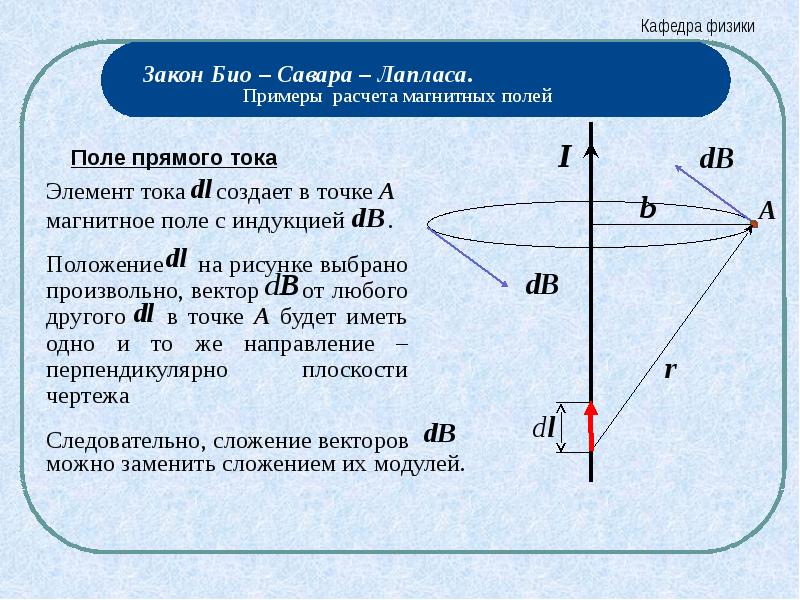

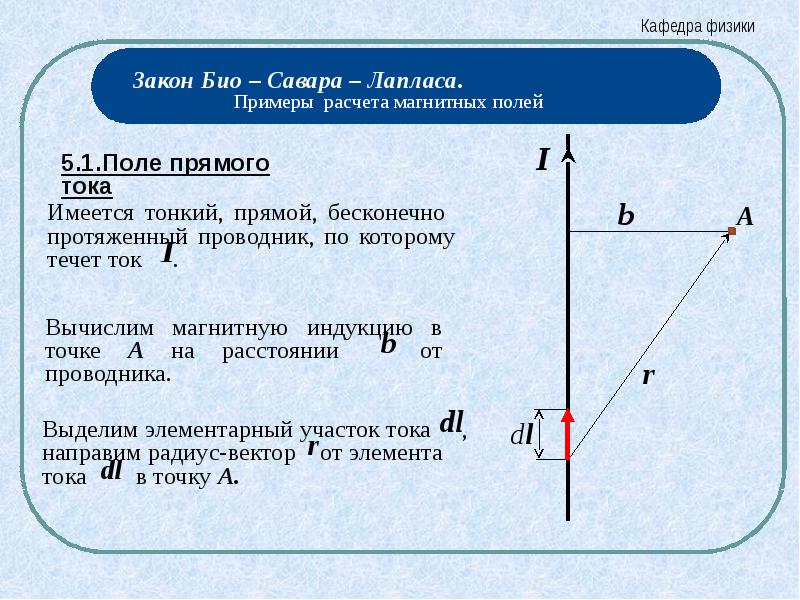

Слайд 23

Описание слайда:

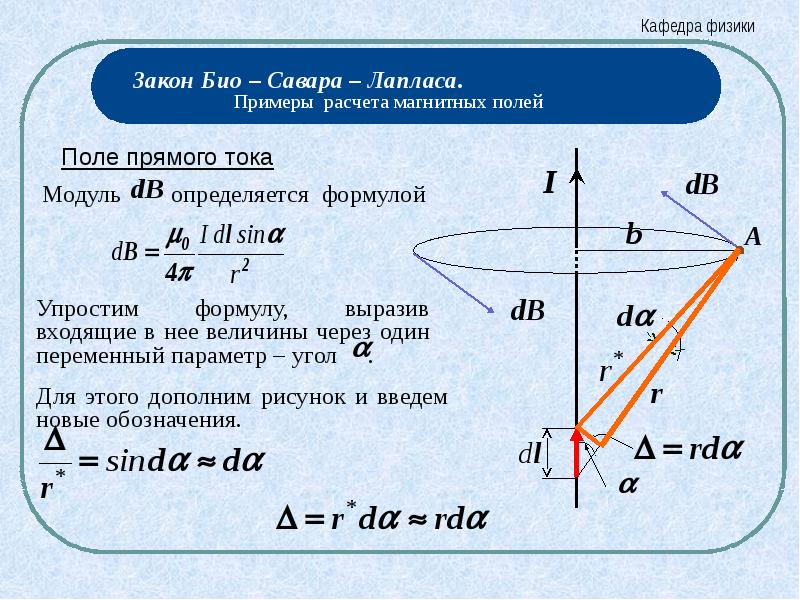

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

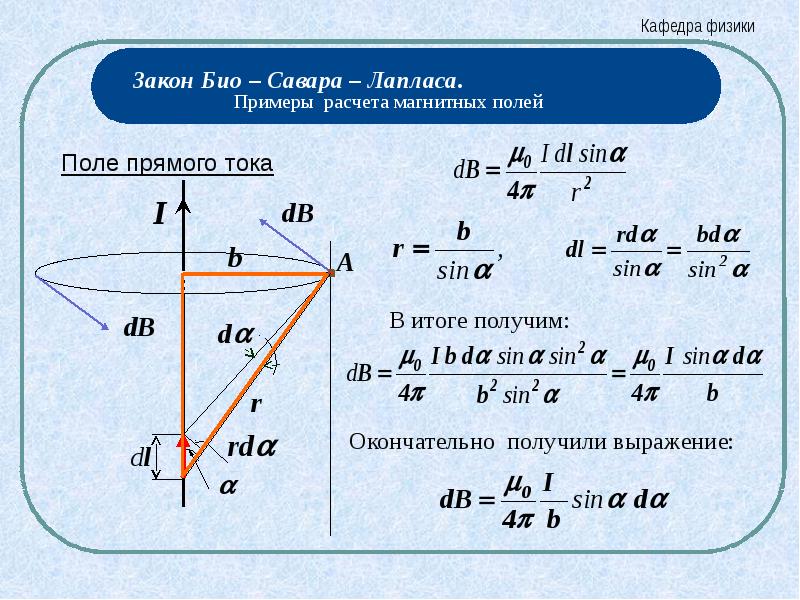

Слайд 26

Описание слайда:

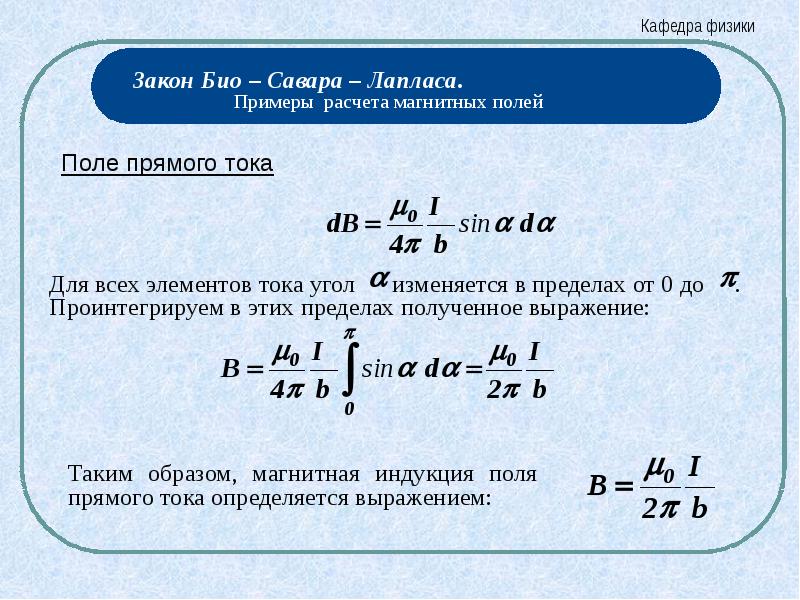

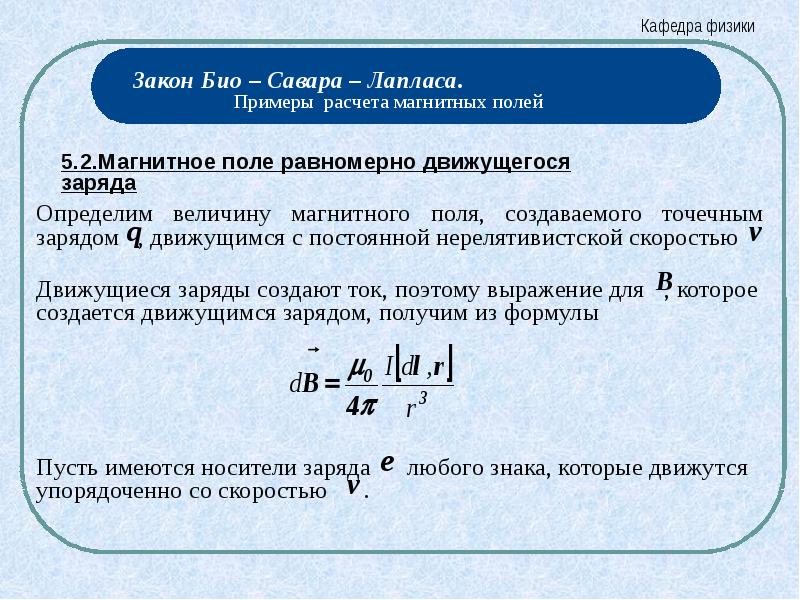

Слайд 27

Описание слайда:

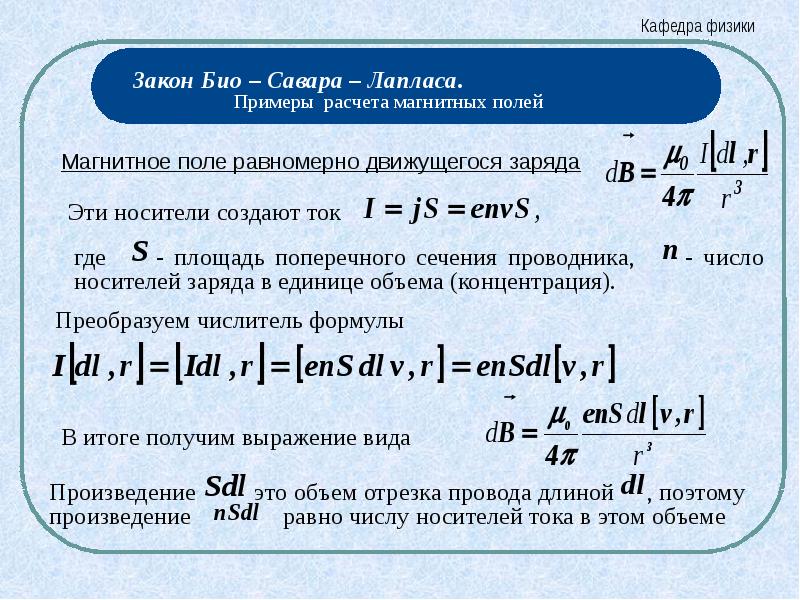

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

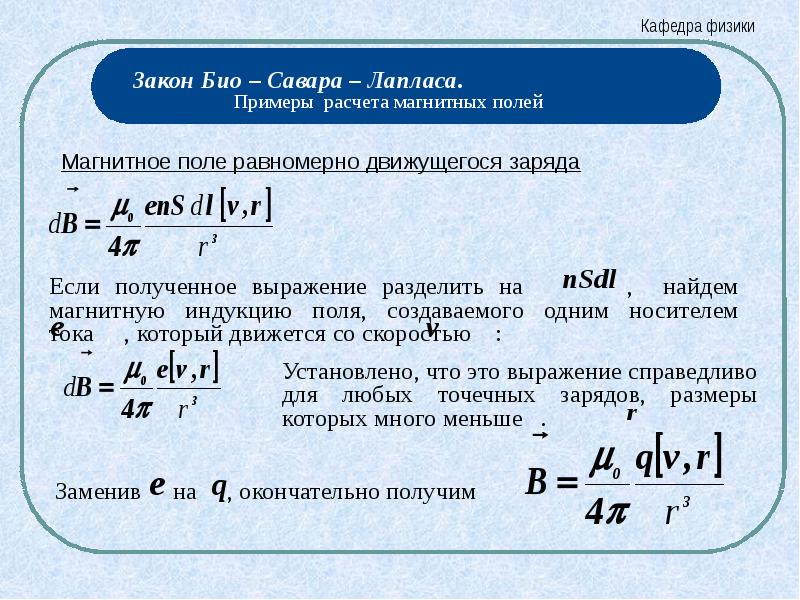

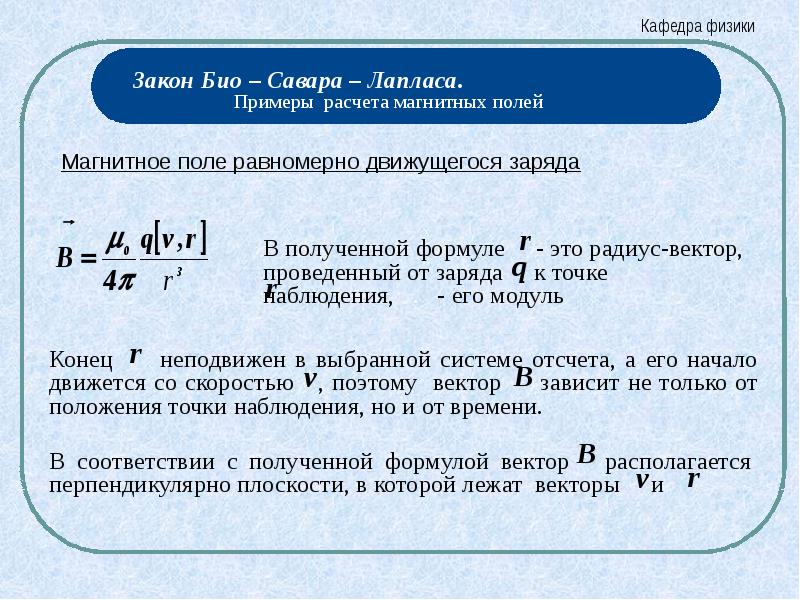

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

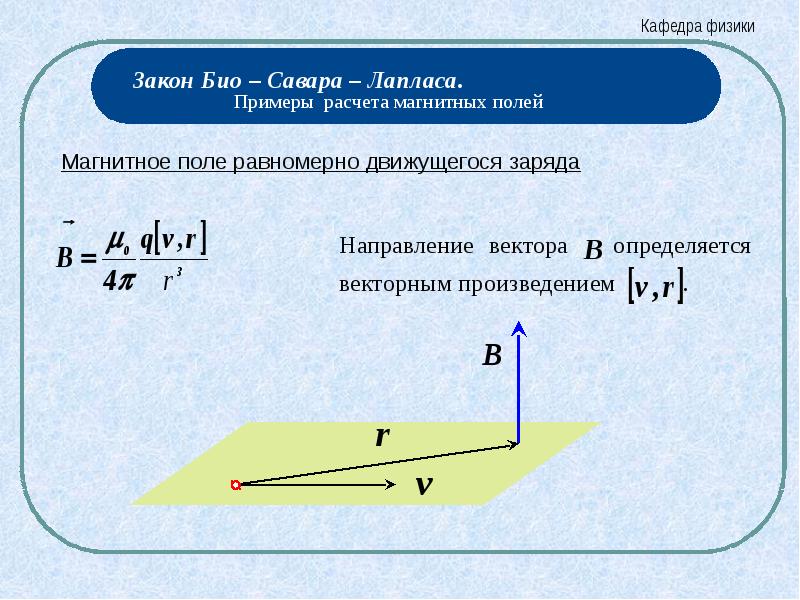

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

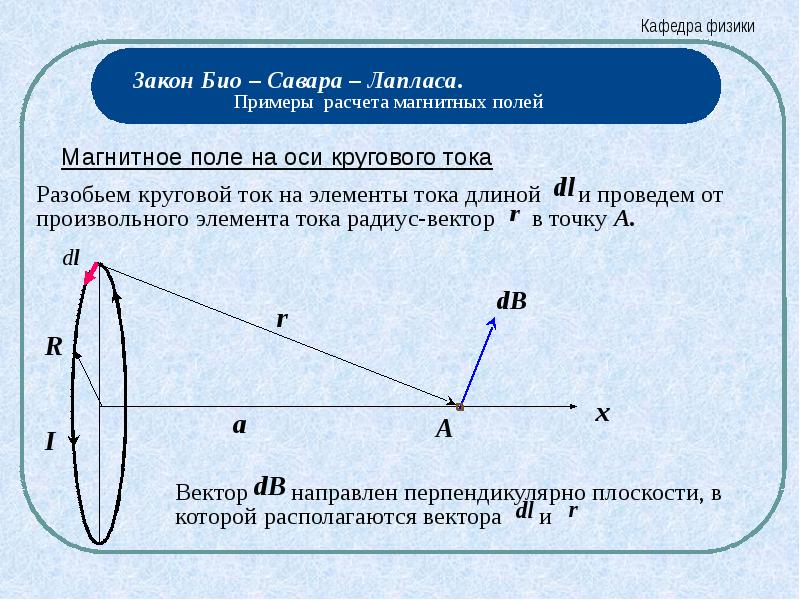

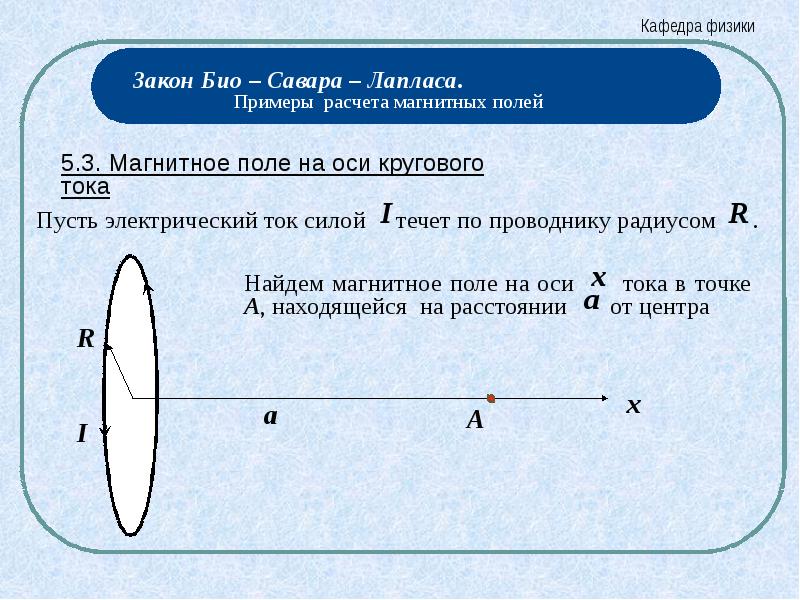

Слайд 34

Описание слайда:

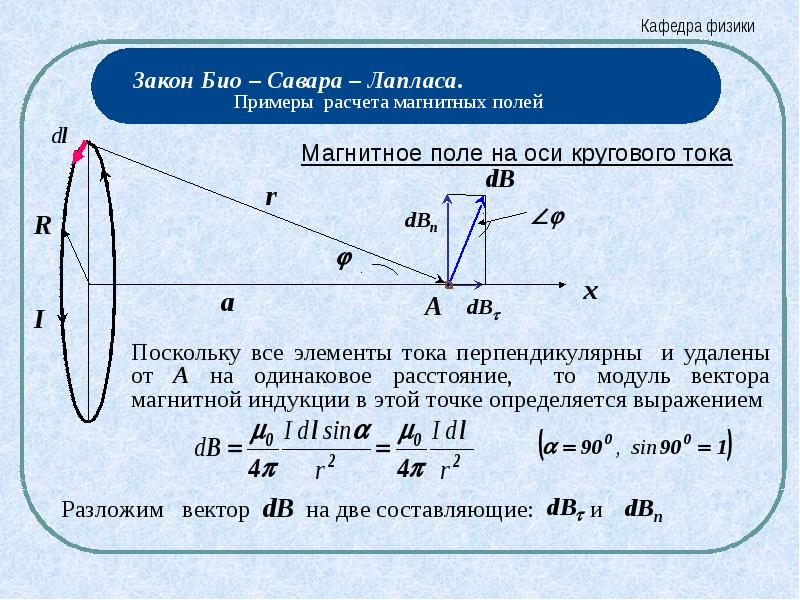

Слайд 35

Описание слайда:

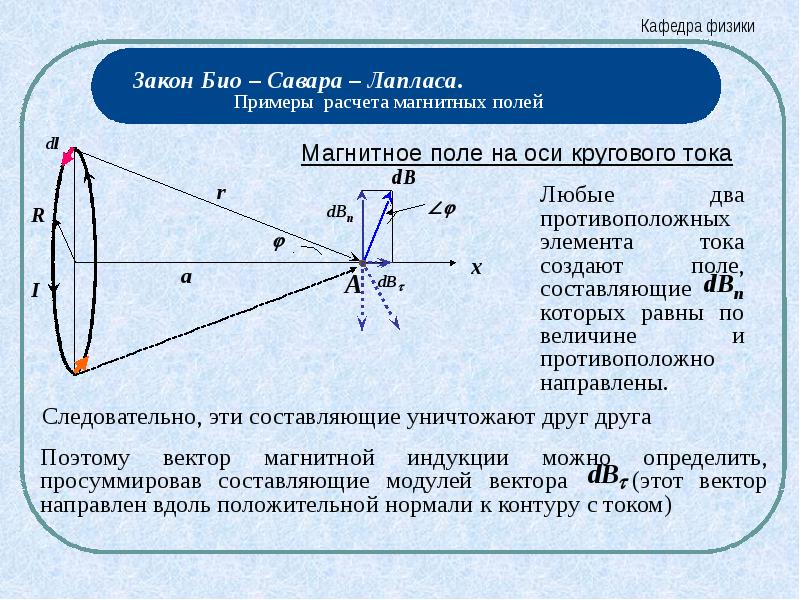

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

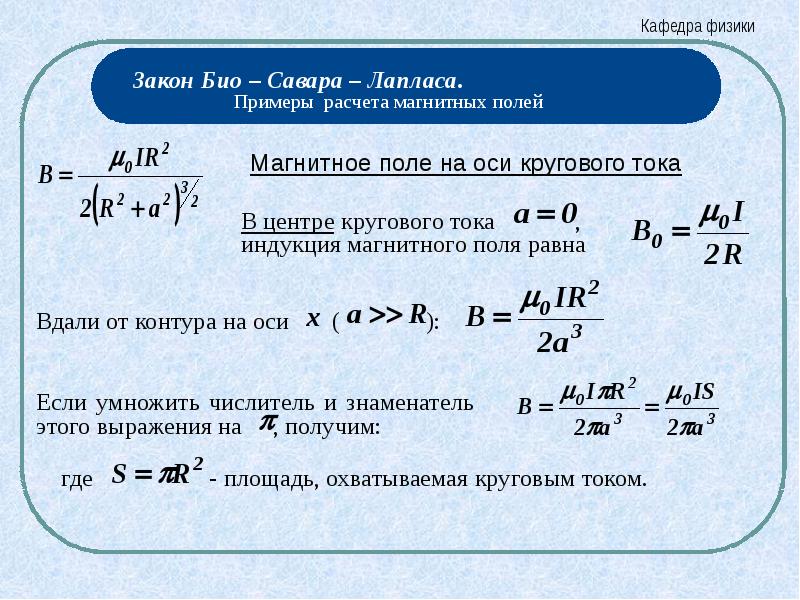

Слайд 38

Описание слайда:

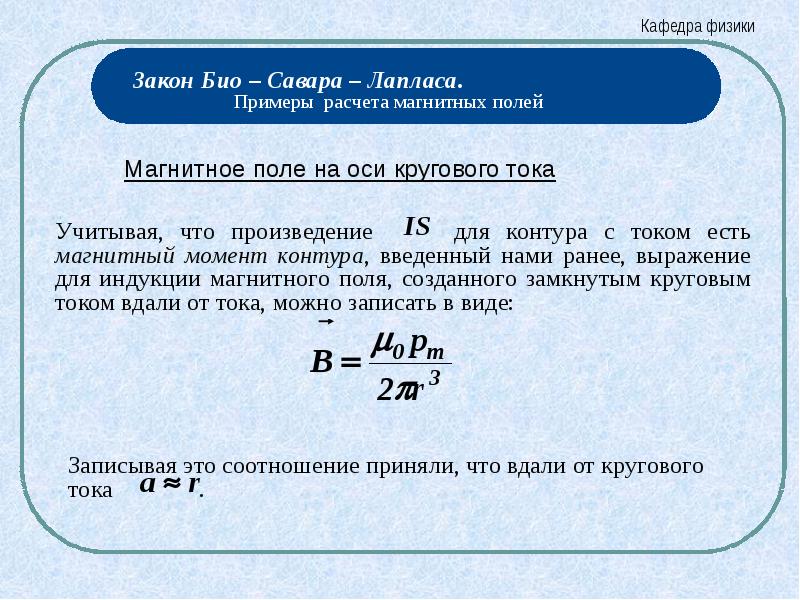

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

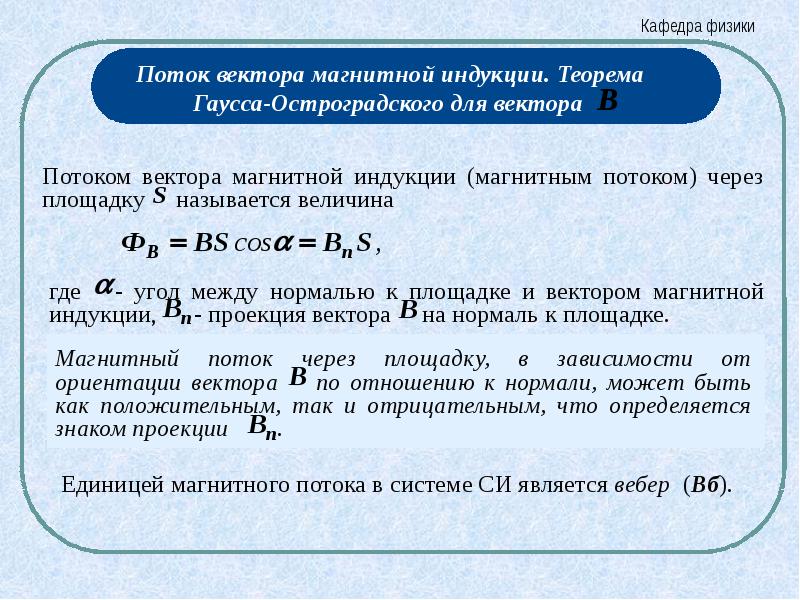

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

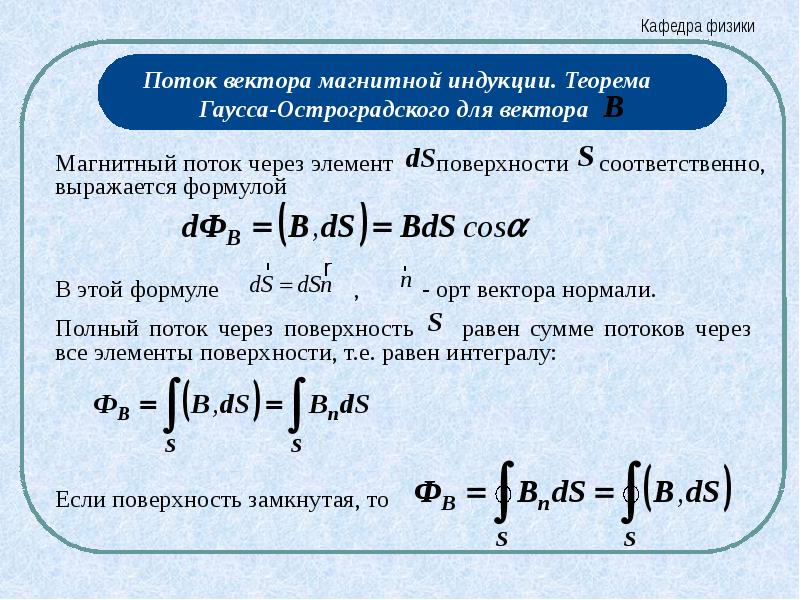

Слайд 43

Описание слайда:

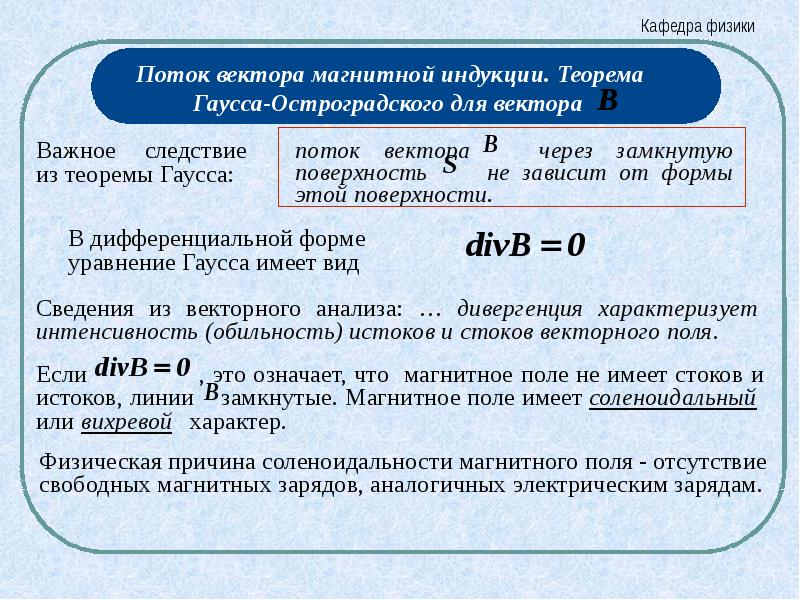

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Другое определение: 1 Тл равен магнитной индукции при которой магнитный поток сквозь площадку 1 м2, перпендикулярную направлению поля равен 1 Вб. Другое определение: 1 Тл равен магнитной индукции при которой магнитный поток сквозь площадку 1 м2, перпендикулярную направлению поля равен 1 Вб.

Слайд 47

Описание слайда:

Единица измерения магнитного потока Вб, получила свое название в честь немецкого физика Вильгельма Вебера (1804 – 1891 г.) – профессора университетов в Галле, Геттингене, Лейпциге. Единица измерения магнитного потока Вб, получила свое название в честь немецкого физика Вильгельма Вебера (1804 – 1891 г.) – профессора университетов в Галле, Геттингене, Лейпциге. Как мы уже говорили, магнитный поток Ф, через поверхность S – одна из характеристик магнитного поля

Слайд 48

Описание слайда:

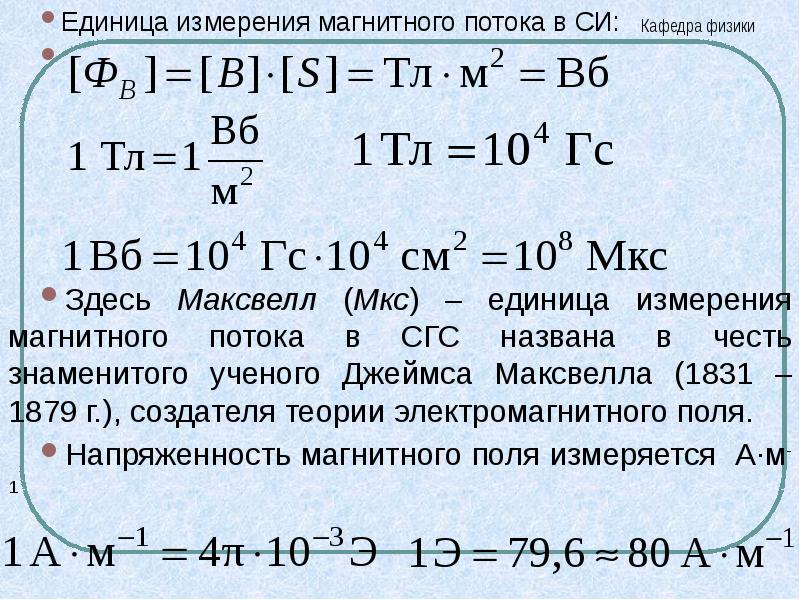

Единица измерения магнитного потока в СИ: Единица измерения магнитного потока в СИ: Здесь Максвелл (Мкс) – единица измерения магнитного потока в СГС названа в честь знаменитого ученого Джеймса Максвелла (1831 – 1879 г.), создателя теории электромагнитного поля. Напряженность магнитного поля измеряется А·м-1

Слайд 49

Описание слайда:

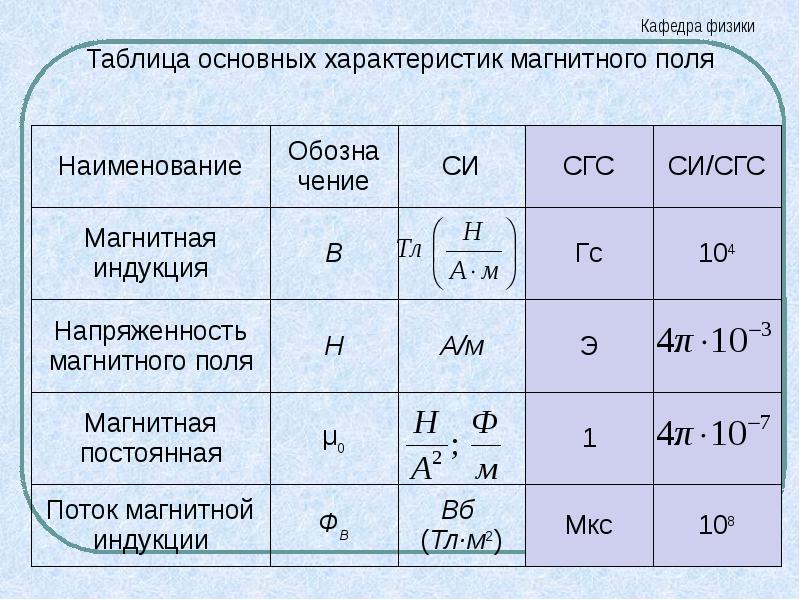

Таблица основных характеристик магнитного поля

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

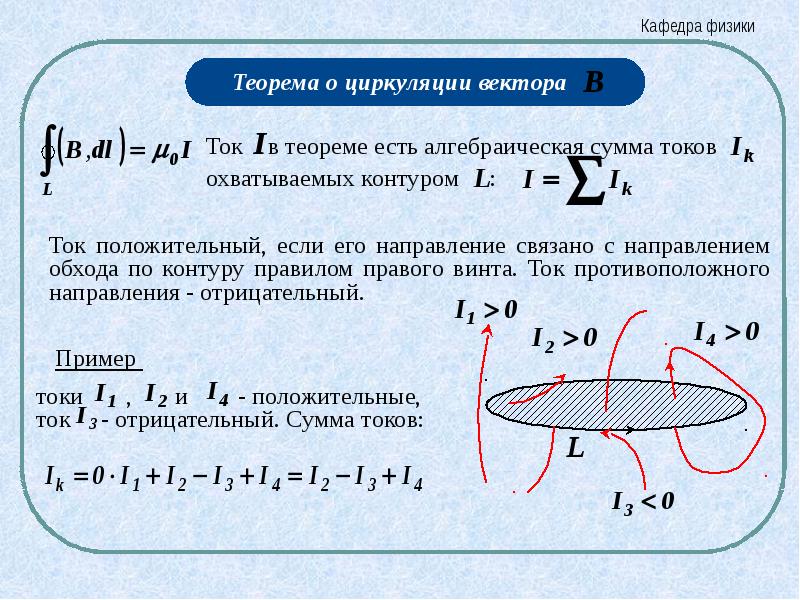

Найдем циркуляцию магнитного поля по контуру Г Формула Справедлива для контура любой формы

Слайд 52

Описание слайда:

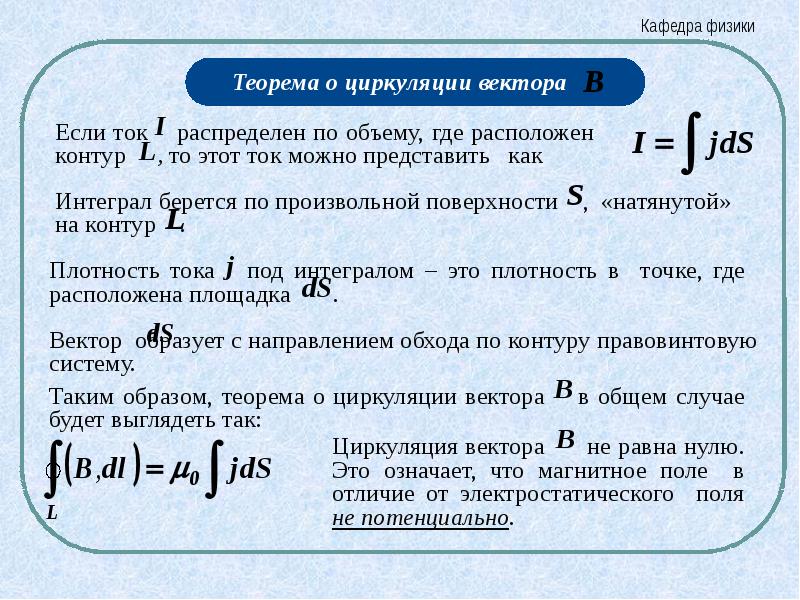

Слайд 53

Описание слайда:

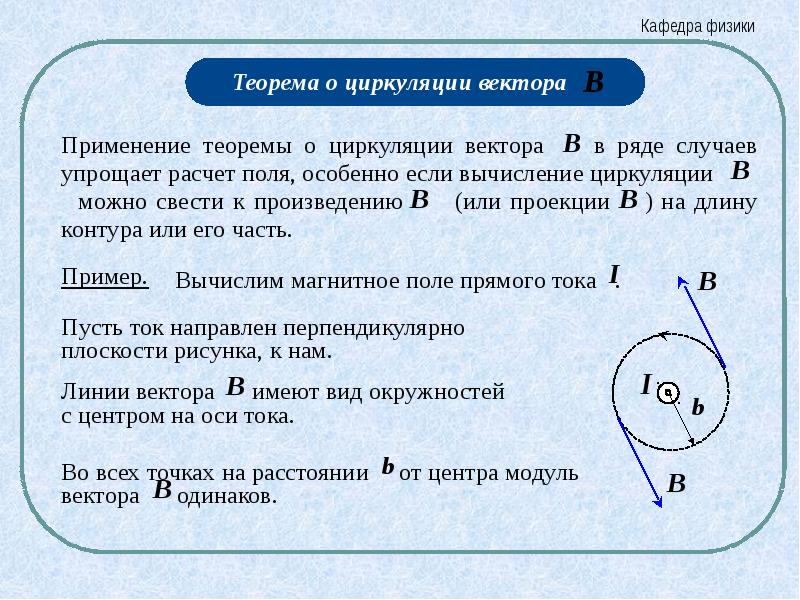

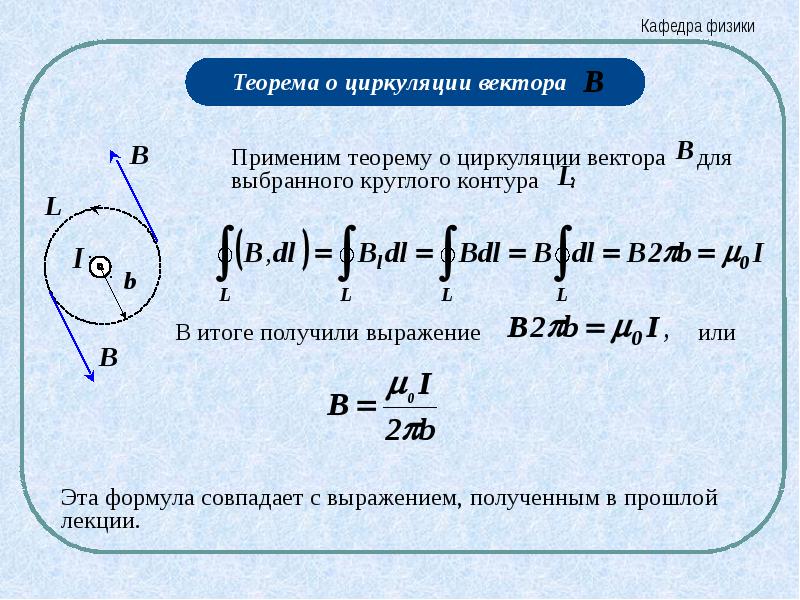

Слайд 54

Описание слайда:

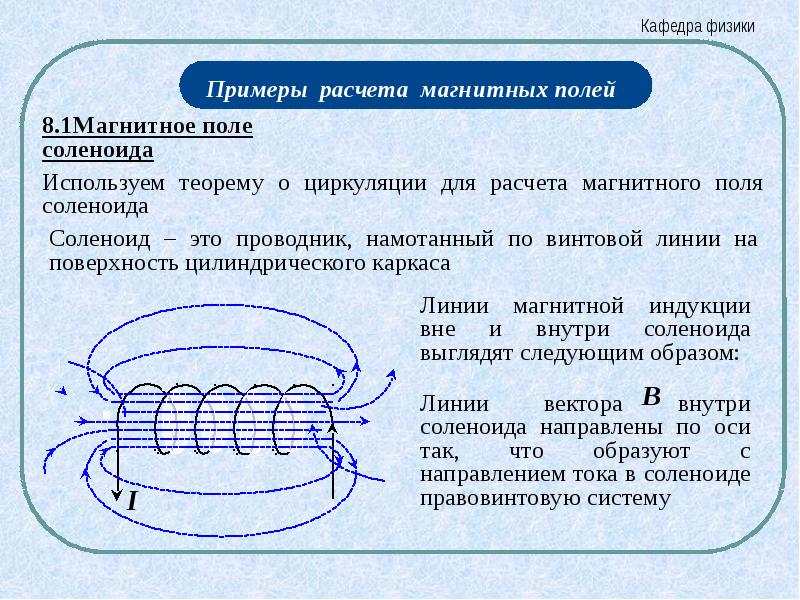

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

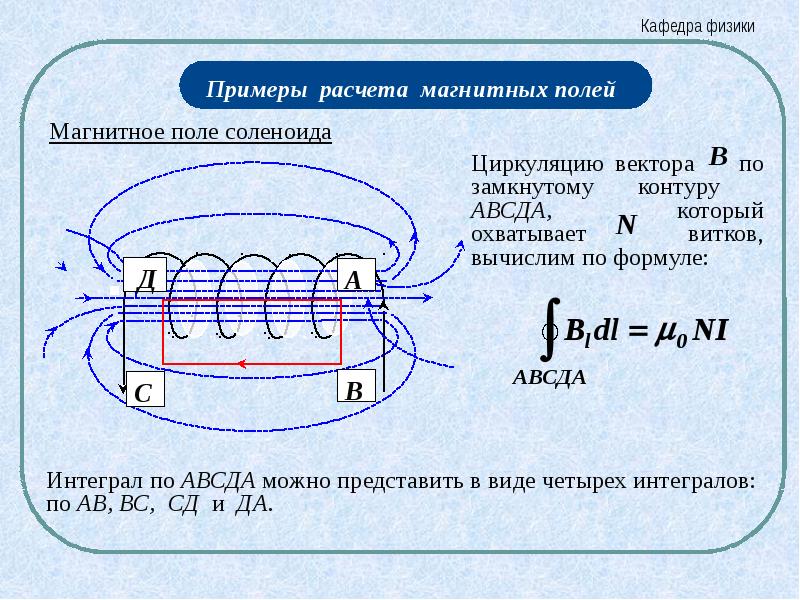

Слайд 58

Описание слайда:

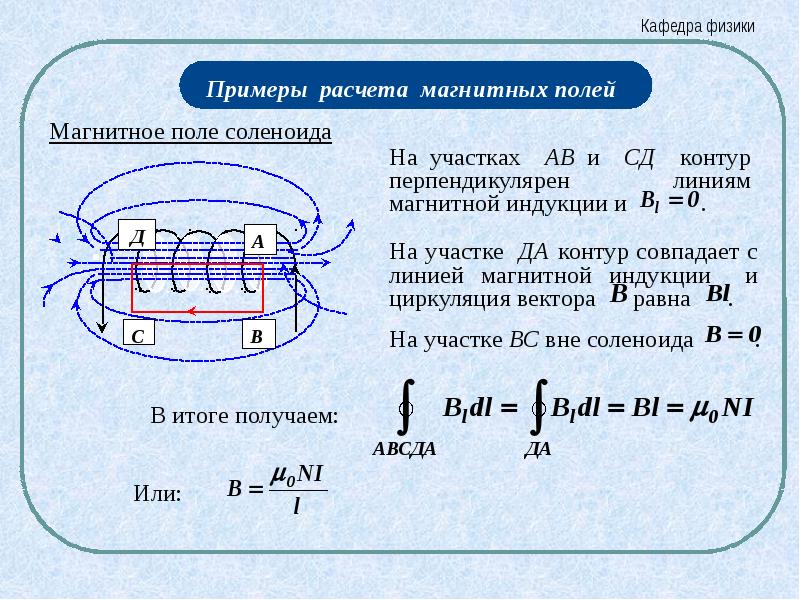

Слайд 59

Описание слайда:

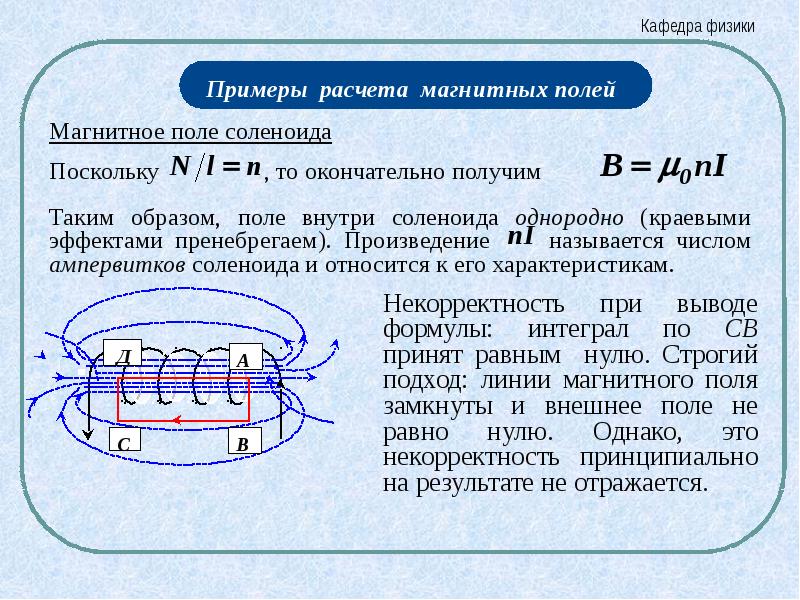

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

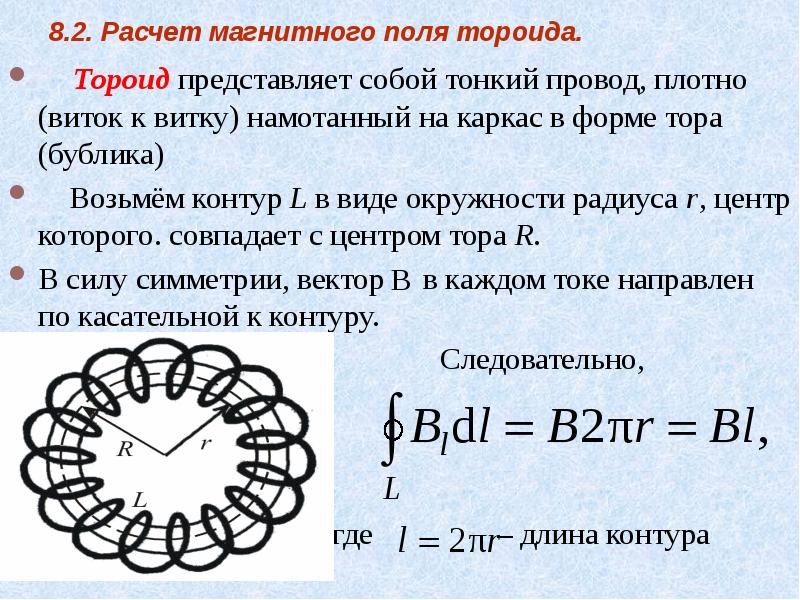

8.2. Расчет магнитного поля тороида. Тороид представляет собой тонкий провод, плотно (виток к витку) намотанный на каркас в форме тора (бублика) Возьмём контур L в виде окружности радиуса r, центр которого. совпадает с центром тора R. В силу симметрии, вектор в каждом токе направлен по касательной к контуру. Следовательно, где – длина контура

Слайд 62

Описание слайда:

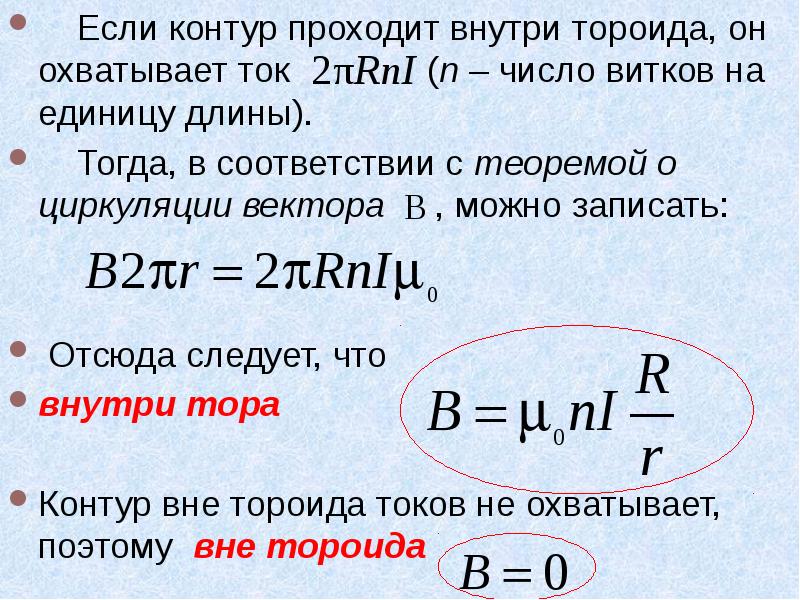

Если контур проходит внутри тороида, он охватывает ток (n – число витков на единицу длины). Если контур проходит внутри тороида, он охватывает ток (n – число витков на единицу длины). Тогда, в соответствии с теоремой о циркуляции вектора , можно записать: Отсюда следует, что внутри тора Контур вне тороида токов не охватывает, поэтому вне тороида

Слайд 63

Описание слайда:

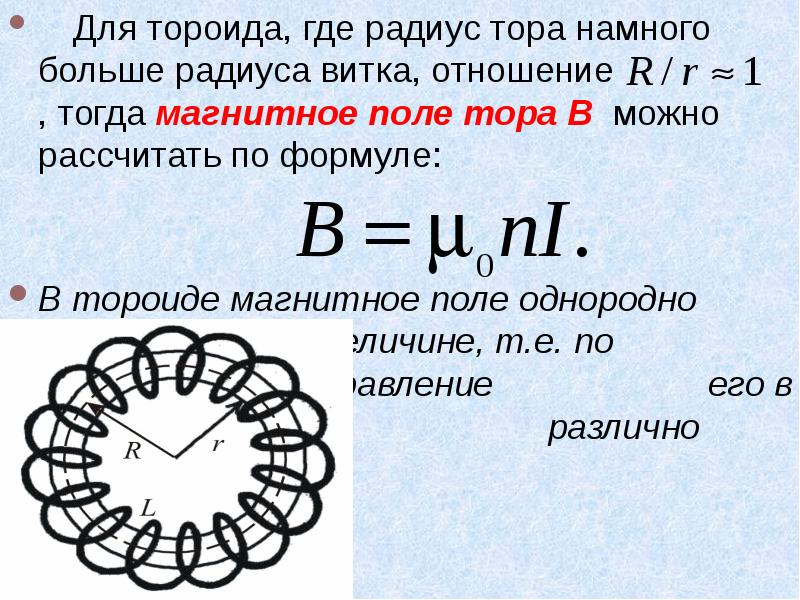

Для тороида, где радиус тора намного больше радиуса витка, отношение , тогда магнитное поле тора В можно рассчитать по формуле: Для тороида, где радиус тора намного больше радиуса витка, отношение , тогда магнитное поле тора В можно рассчитать по формуле: В тороиде магнитное поле однородно только величине, т.е. по модулю, но направление его в каждой точке различно

Слайд 64

Описание слайда:

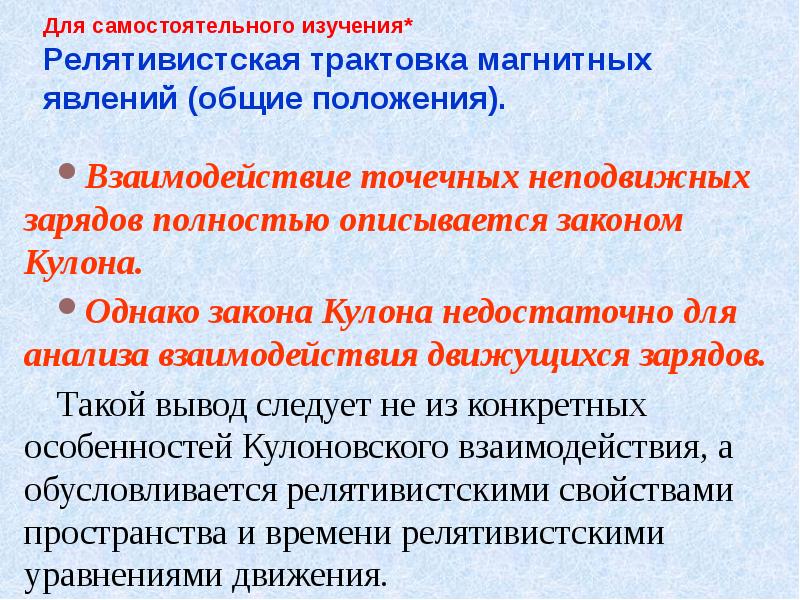

Для самостоятельного изучения* Релятивистская трактовка магнитных явлений (общие положения). Взаимодействие точечных неподвижных зарядов полностью описывается законом Кулона. Однако закона Кулона недостаточно для анализа взаимодействия движущихся зарядов. Такой вывод следует не из конкретных особенностей Кулоновского взаимодействия, а обусловливается релятивистскими свойствами пространства и времени релятивистскими уравнениями движения.

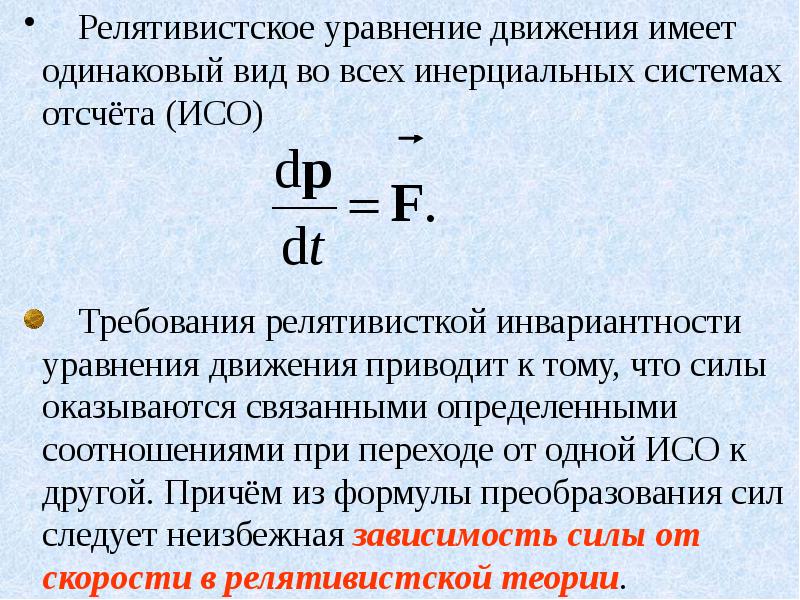

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

Существования магнитной и электрической сил можно выявить из следующего примера взаимодействия зарядов: Существования магнитной и электрической сил можно выявить из следующего примера взаимодействия зарядов: Имеем штрихованную систему K' отчёта, движущуюся со скоростью относительно неподвижной системы отсчёта К. Причём K' движется в направлении увеличения x

Слайд 67

Описание слайда:

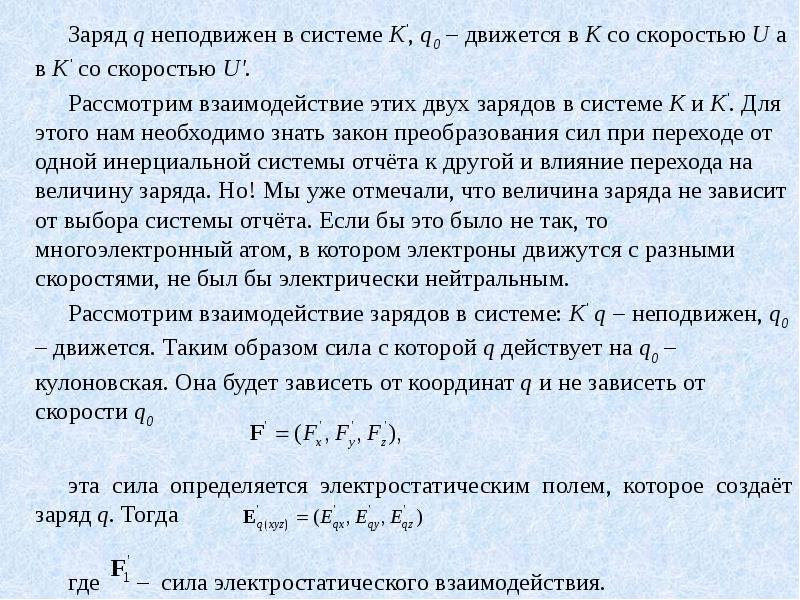

Заряд q неподвижен в системе K', q0 – движется в К со скоростью U а в K' со скоростью U'. Заряд q неподвижен в системе K', q0 – движется в К со скоростью U а в K' со скоростью U'. Рассмотрим взаимодействие этих двух зарядов в системе К и K'. Для этого нам необходимо знать закон преобразования сил при переходе от одной инерциальной системы отчёта к другой и влияние перехода на величину заряда. Но! Мы уже отмечали, что величина заряда не зависит от выбора системы отчёта. Если бы это было не так, то многоэлектронный атом, в котором электроны движутся с разными скоростями, не был бы электрически нейтральным. Рассмотрим взаимодействие зарядов в системе: K' q – неподвижен, q0 – движется. Таким образом сила с которой q действует на q0 – кулоновская. Она будет зависеть от координат q и не зависеть от скорости q0 эта сила определяется электростатическим полем, которое создаёт заряд q. Тогда где – сила электростатического взаимодействия.

Слайд 68

Описание слайда:

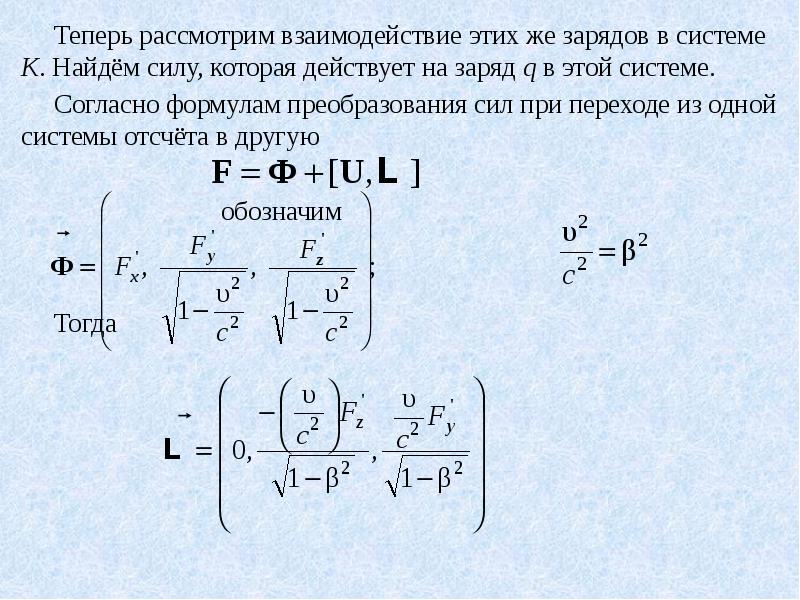

Теперь рассмотрим взаимодействие этих же зарядов в системе К. Найдём силу, которая действует на заряд q в этой системе. Теперь рассмотрим взаимодействие этих же зарядов в системе К. Найдём силу, которая действует на заряд q в этой системе. Согласно формулам преобразования сил при переходе из одной системы отсчёта в другую обозначим Тогда

Слайд 69

Описание слайда:

Можно записать . Умножим и разделим правую часть на q0 Если υ

Слайд 70

Описание слайда:

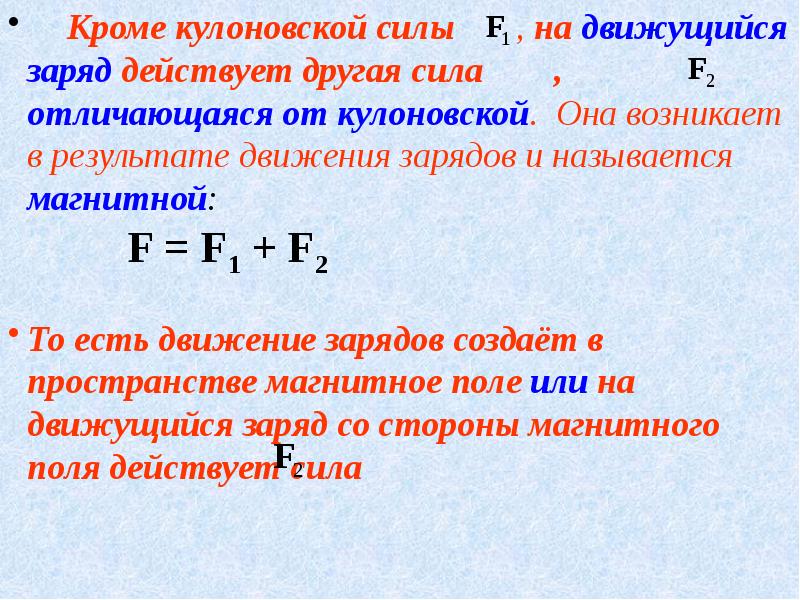

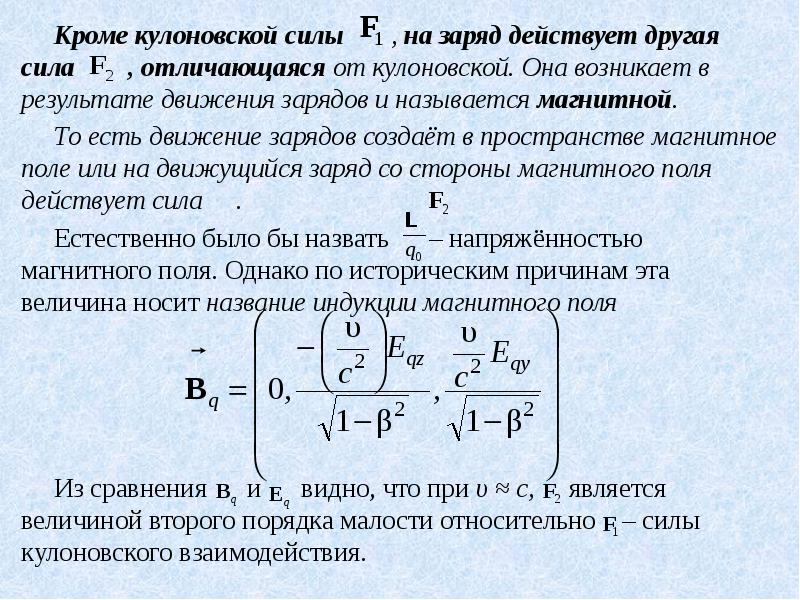

Кроме кулоновской силы , на заряд действует другая сила , отличающаяся от кулоновской. Она возникает в результате движения зарядов и называется магнитной. Кроме кулоновской силы , на заряд действует другая сила , отличающаяся от кулоновской. Она возникает в результате движения зарядов и называется магнитной. То есть движение зарядов создаёт в пространстве магнитное поле или на движущийся заряд со стороны магнитного поля действует сила . Естественно было бы назвать – напряжённостью магнитного поля. Однако по историческим причинам эта величина носит название индукции магнитного поля Из сравнения и видно, что при υ ≈ с, является величиной второго порядка малости относительно – силы кулоновского взаимодействия.

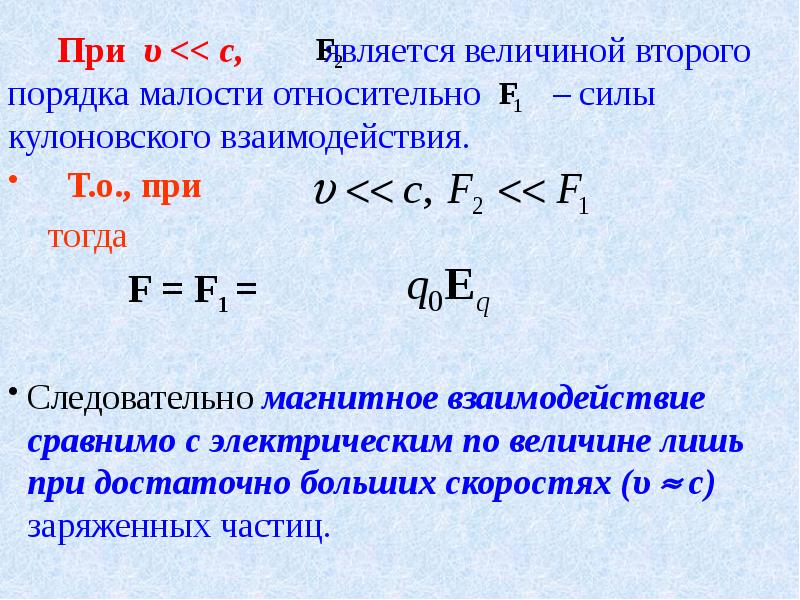

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

Слайд 73

Описание слайда:

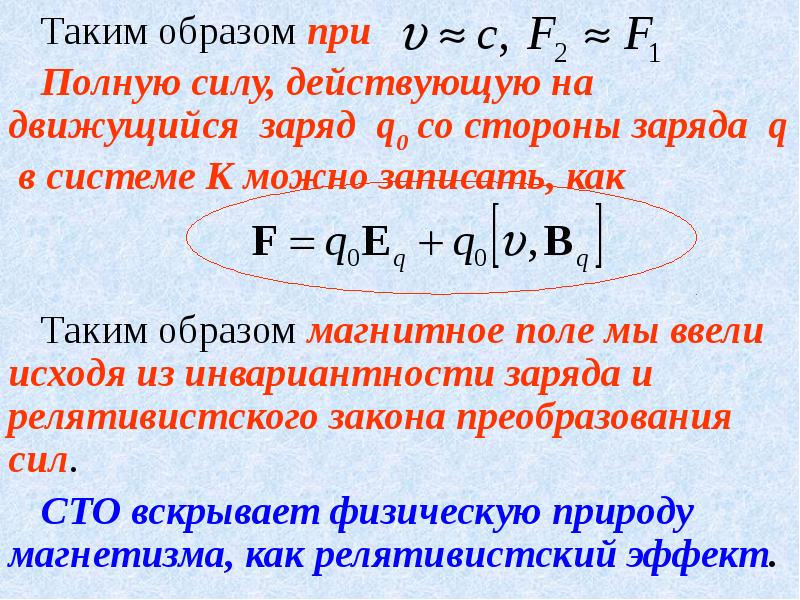

Таким образом при Таким образом при Полную силу, действующую на движущийся заряд q0 со стороны заряда q в системе K можно записать, как Таким образом магнитное поле мы ввели исходя из инвариантности заряда и релятивистского закона преобразования сил. СТО вскрывает физическую природу магнетизма, как релятивистский эффект.
