Слайд 1

Описание слайда:

Машины постоянного тока (МПТ)

Слайд 2

Описание слайда:

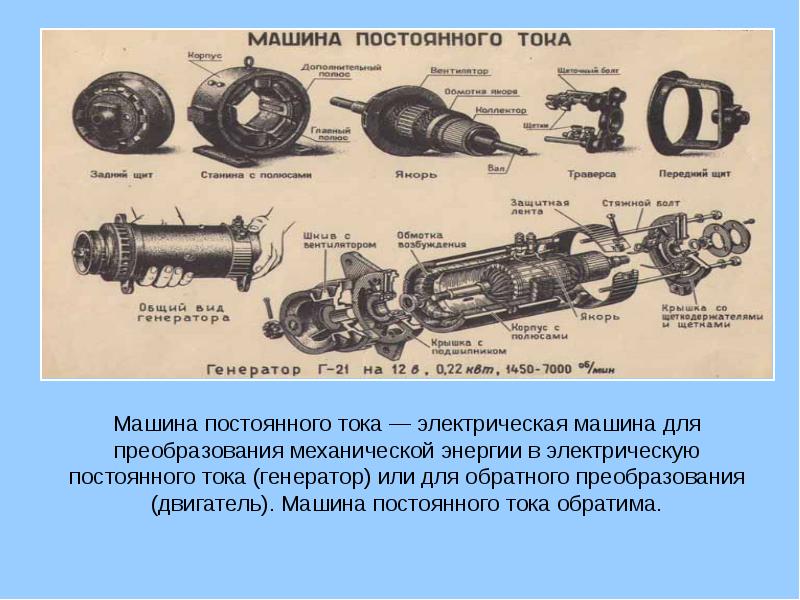

Машина постоянного тока — электрическая машина для преобразования механической энергии в электрическую постоянного тока (генератор) или для обратного преобразования (двигатель). Машина постоянного тока обратима.

Слайд 3

Описание слайда:

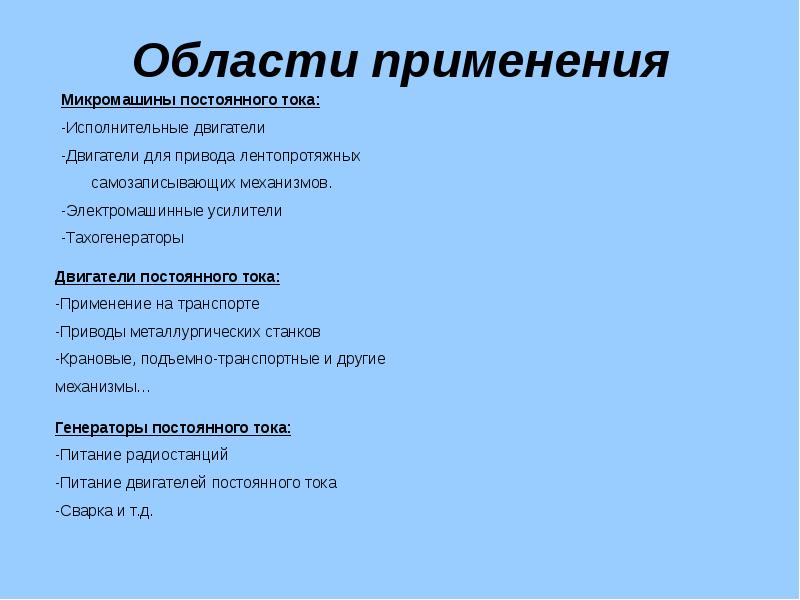

Области применения

Слайд 4

Описание слайда:

Устройство

Слайд 5

Описание слайда:

Машина постоянного тока: 1 — коллектор; 2 — обмотка возбуждения; 3 — станина; 4 — главные полюса; 5 — магнитопровод якоря; 6 — рабочая обмотка якоря; 7 — дополнительные полюса; 8 — обмотка дополнительных полюсов. Машина постоянного тока: 1 — коллектор; 2 — обмотка возбуждения; 3 — станина; 4 — главные полюса; 5 — магнитопровод якоря; 6 — рабочая обмотка якоря; 7 — дополнительные полюса; 8 — обмотка дополнительных полюсов.

Слайд 6

Описание слайда:

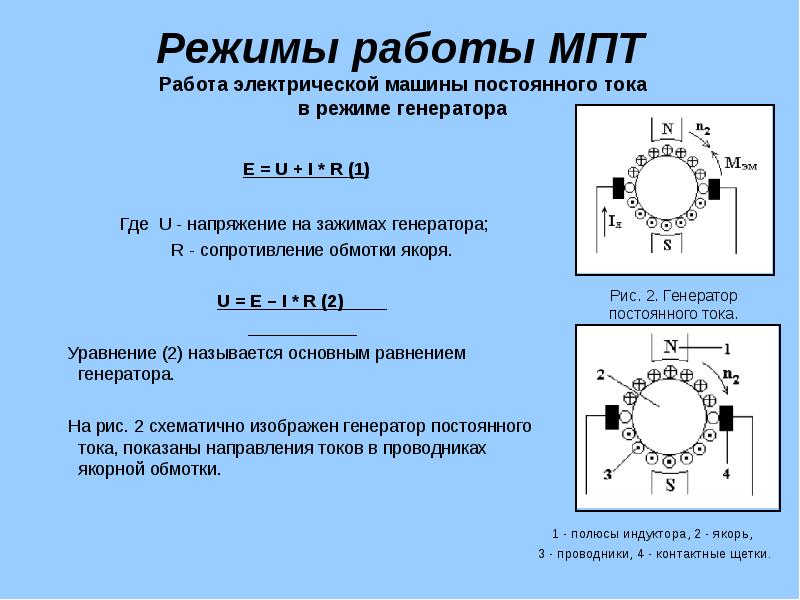

Режимы работы МПТ E = U + I * R (1) Где U - напряжение на зажимах генератора; R - сопротивление обмотки якоря. U = E – I * R (2) Уравнение (2) называется основным равнением генератора. На рис. 2 схематично изображен генератор постоянного тока, показаны направления токов в проводниках якорной обмотки.

Слайд 7

Описание слайда:

Режимы работы МПТ Под действием напряжения, подведенного к якорю двигателя, в обмотке якоря появится ток I. При взаимодействии тока с магнитным полем индуктора возникает электромагнитный вращающий момент: М = С * I * Ф Где C - коэффициент, зависящий от конструкции двигателя.

Слайд 8

Описание слайда:

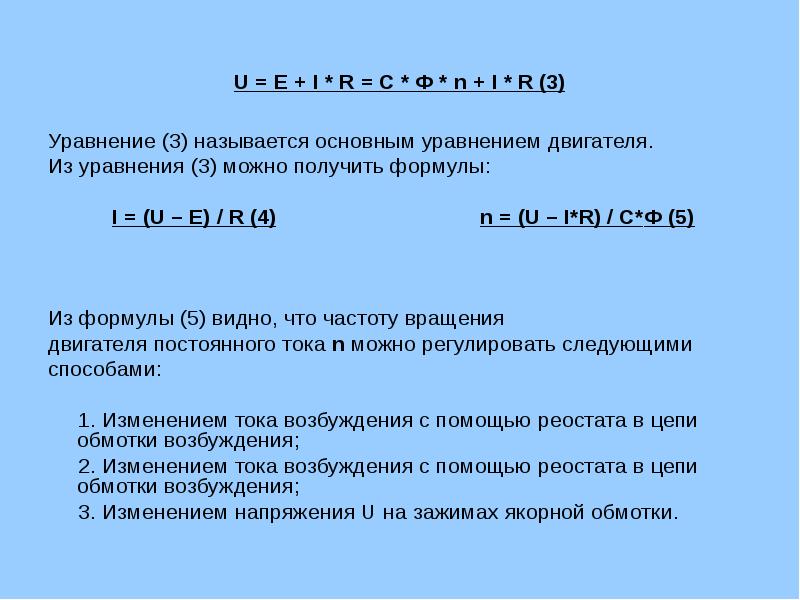

U = E + I * R = C * Ф * n + I * R (3) Уравнение (3) называется основным уравнением двигателя. Из уравнения (3) можно получить формулы: I = (U – E) / R (4) n = (U – I*R) / C*Ф (5) Из формулы (5) видно, что частоту вращения двигателя постоянного тока n можно регулировать следующими способами: 1. Изменением тока возбуждения с помощью реостата в цепи обмотки возбуждения; 2. Изменением тока возбуждения с помощью реостата в цепи обмотки возбуждения; 3. Изменением напряжения U на зажимах якорной обмотки.

Слайд 9

Описание слайда:

Устройство простейшего электродвигателя постоянного тока Простейший двигатель на рис. 1 является машиной постоянного тока, состоит из одного постоянного магнита на статоре, из одного электромагнита с явно выраженными полюсами на роторе (двухполюсного ротора с явно выраженными полюсами и с одной обмоткой из двух частей), щёточноколлекторного узла с двумя пластинами (ламелями) и двумя щётками. Имеет два положения ротора (две «мёртвые точки»), из которых невозможен самозапуск, и неравномерный крутящий момент.

Слайд 10

Описание слайда:

Режим генератора. Режим генератора. Частота Э. Д. С. f в двухполюсном электродвигателе равна скорости вращения якоря n, выраженной в оборотах в секунду: f = n, А в общем случае, когда машина имеет р пар полюсов с чередующейся полярностью: f = pn Таким образом, в генераторе коллектор является механическим выпрямителем, который преобразовывает переменный ток обмотки якоря в постоянный ток во внешней цепи. Основное уравнение генератора: В системах автоматического управления широкое применение имеют тахогенераторы постоянного тока. Выходная характеристика тахогенератора - это зависимость UТГ=f(ω). Она может быть получена из анализа эквивалентной схемы якорной цепи

Слайд 11

Описание слайда:

Из этих уравнений получим выражение для выходной характеристики: Из этих уравнений получим выражение для выходной характеристики: Тахогенератор как динамическая система описывается уравнениями, аналогичными уравнениям:

Слайд 12

Описание слайда:

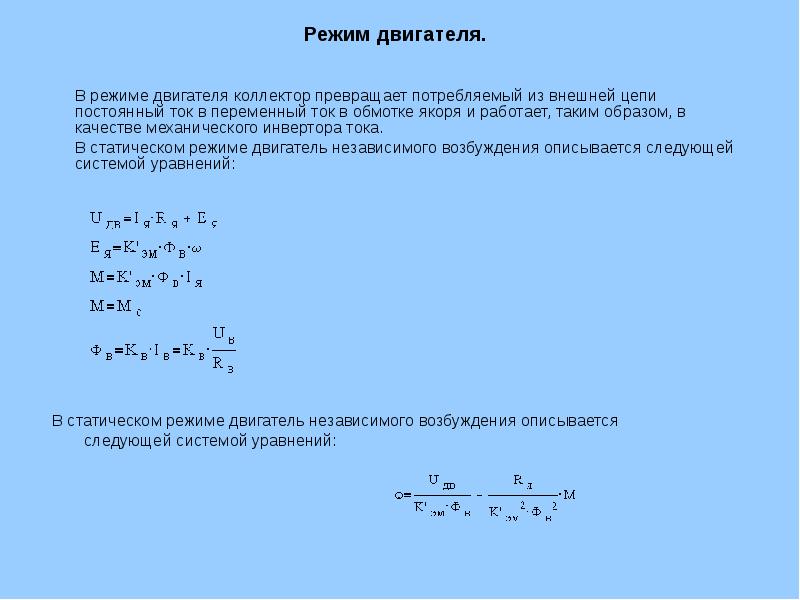

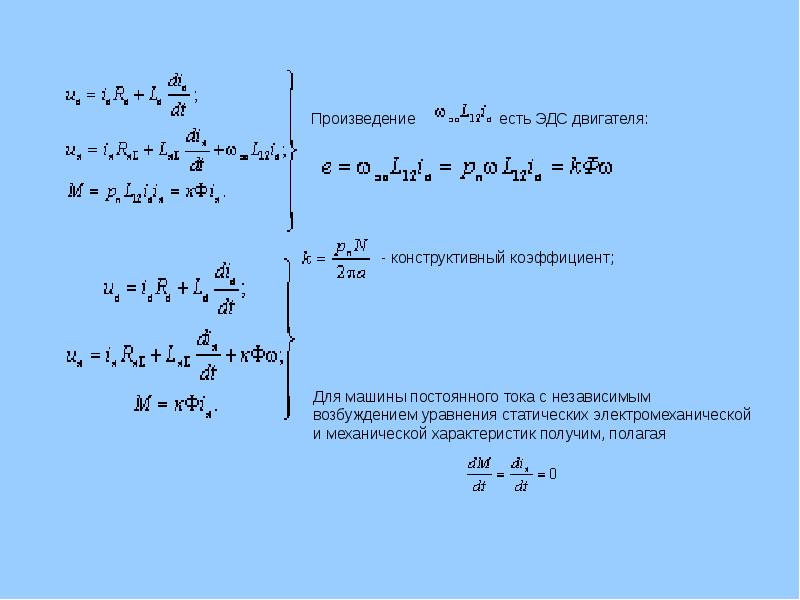

Режим двигателя. Режим двигателя. В режиме двигателя коллектор превращает потребляемый из внешней цепи постоянный ток в переменный ток в обмотке якоря и работает, таким образом, в качестве механического инвертора тока. В статическом режиме двигатель независимого возбуждения описывается следующей системой уравнений: В статическом режиме двигатель независимого возбуждения описывается следующей системой уравнений:

Слайд 13

Описание слайда:

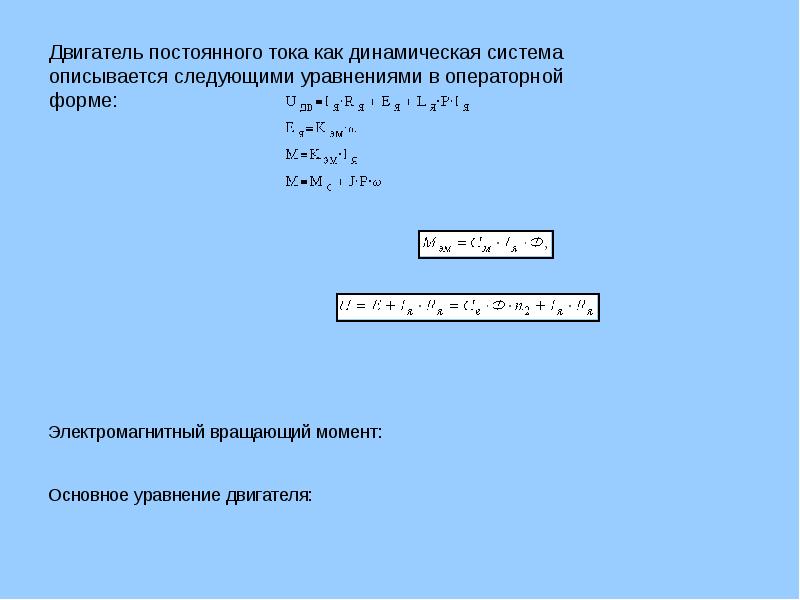

Электромагнитный вращающий момент: Основное уравнение двигателя:

Слайд 14

Описание слайда:

Принцип обратимости. Принцип обратимости. Обратимость электрических машин — одинаковое устройство преобразователей электрической энергии в механическую и механической в электрическую. Таким образом, электрические машины взаимозаменяемы: любой электродвигатель может использоваться в качестве генератора и наоборот, электродинамическая головка может использоваться в качестве микрофона и наоборот, и т. п. Любая электрическая машина обладает свойством обратимости, т.е. может работать в режиме генератора или двигателя. Применение обратимости. Данное явление широко используется в электротехнике, например, для электродинамического торможения. Кроме того, генерируемый двигателем ток может подзаряжать аккумуляторы транспортного средства, на котором установлен, либо возвращаться в питающую электросеть, как происходит на электропоездах при торможении или движении под уклон. Обратимость иногда используется в электронной технике: например, в некоторых образцах связной аппаратуры динамическая головка в режиме передачи служит микрофоном. Этим достигается улучшение массогабаритных показателей и удешевление изделия.

Слайд 15

Описание слайда:

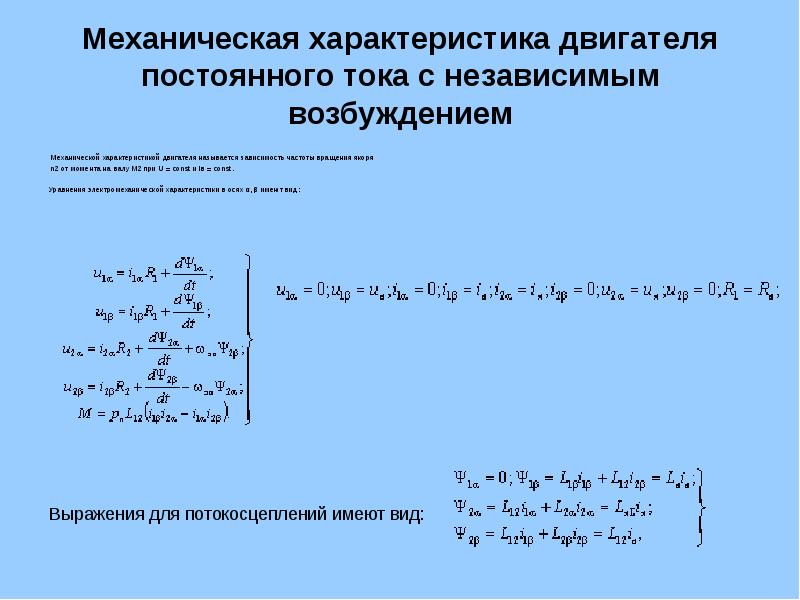

Механическая характеристика двигателя постоянного тока с независимым возбуждением Механической характеристикой двигателя называется зависимость частоты вращения якоря n2 от момента на валу M2 при U = const и Iв = const. Уравнения электромеханической характеристики в осях α, β имеют вид:

Слайд 16

Описание слайда:

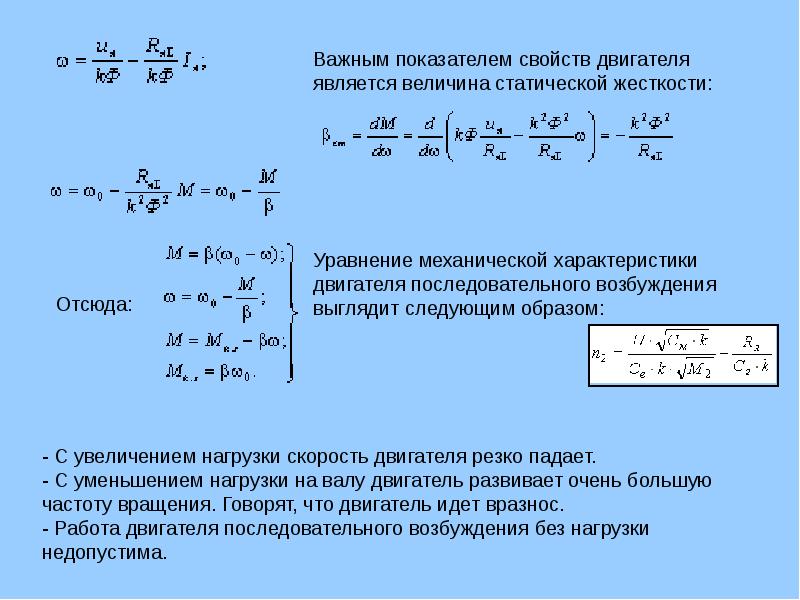

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Характеристика холостого хода Зависимость ЭДС генератора от тока возбуждения называется характеристикой холостого хода E = Uхх = f (Iв). Характеристику холостого хода получают при разомкнутой внешней цепи (Iя) и при постоянной частоте вращения (n2 = const) Характеристика холостого хода генератора показана на рис. 10

Слайд 19

Описание слайда:

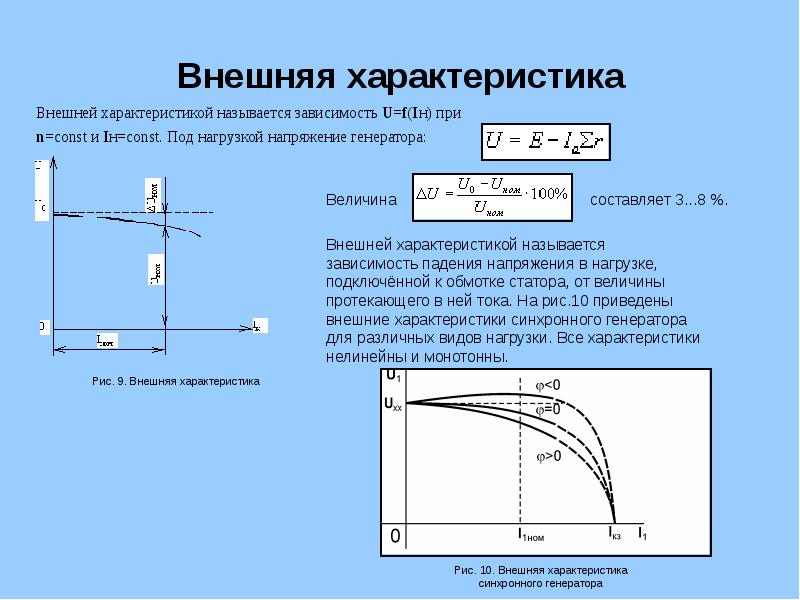

Внешняя характеристика Внешней характеристикой называется зависимость U=f(Iн) при n=const и Iн=const. Под нагрузкой напряжение генератора:

Слайд 20

Описание слайда:

Регулировочная характеристика Она показывает, каким образом следует регулировать ток возбуждения, чтобы поддержать постоянным напряжение генератора при изменении нагрузки. В этом случае по мере роста нагрузки нужно увеличивать ток возбуждения.
