Слайд 1

Описание слайда:

Массообменные процессы и аппараты Процессы массообмена, их классификация и общая характеристика. Основы теории массопередачи. Материальный баланс и уравнение рабочей линии. Молекулярная диффузия. Турбулентная диффузия. Уравнение массоотдачи. Основные критерии диффузионного подобия и их физический смысл.

Слайд 2

Описание слайда:

Массообменные процессы Технологические процессы, скорость протекания которых определяется скоростью переноса вещества из одной фазы в другую.

Слайд 3

Описание слайда:

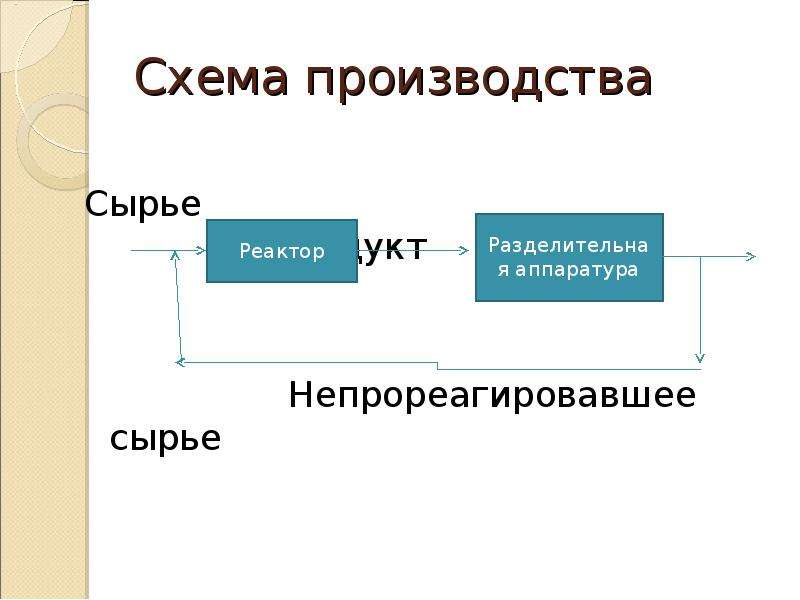

Схема производства Сырье Продукт Непрореагировавшее сырье

Слайд 4

Описание слайда:

Классификация массообменных процессов Массообменные процессы со свободной границей контакта фаз: Абсорбция, ректификация, экстракция Массообменные процессы с неподвижной поверхность контакта фаз: Сушка, адсорбция, ионный обмен, мембранное разделение, кристаллизация, экстрагирование

Слайд 5

Описание слайда:

Массообменные процессы Для всех перечисленных процессов общим является переход вещества из одной фазы в другую – массопередача Переход вещества из одной фазы в другую связан с явлениями (механизмами) конвективной и молекулярной диффузий. Эти процессы наз. массообменными или диффузионными

Слайд 6

Описание слайда:

Статика массообменных процессов В процессе участвуют две фазы и три вещества: Первая фаза – распределяющее(ие) вещество В1; Вторая фаза – распределяющее(ие) вещество В2; Распределяемое вещество, переходящее из фазы в фазу, - А.

Слайд 7

Описание слайда:

Концентрации Мольная доля: Относительная мольная доля: Массовая доля: Относительная массовая доля:

Слайд 8

Описание слайда:

Массообменные процессы обратимы. Распределяемое вещество А может переходить из одной фазы в другую и наоборот, в зависимости от концентрации вещества А в фазах. Равновесное состояние – скорости перехода вещества А из одной фазы в другую и обратно становятся одинаковыми. В состоянии равновесия существует строго определенная зависимость между концентрациями распределяемого вещества А в двух фазах – равновесная концентрация: Yр=f(x); xp=f(y); Yp=Ap‧x

Слайд 9

Описание слайда:

Направление перехода распределяемого вещества Если рабочая концентрация вещества А в воздухе больше равновесной: Если рабочая концентрация вещества А в воздухе меньше равновесной:

Слайд 10

Описание слайда:

Движущая сила процесса Скорость перехода распределяемого вещества А из одной фазы в другую пропорциональна разности между рабочей (фактической) концентрацией вещества А в данной фазе и равновесной концентрацией.

Слайд 11

Описание слайда:

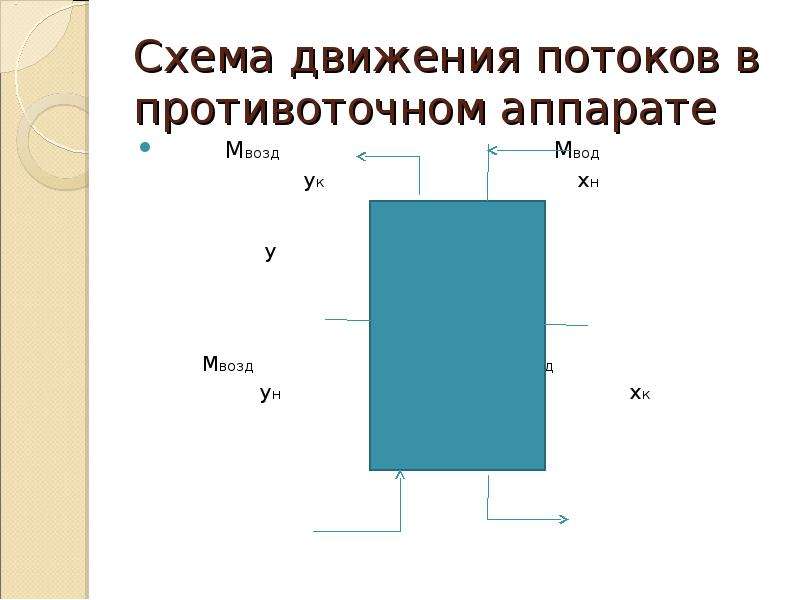

Схема движения потоков в противоточном аппарате Мвозд Мвод yк xн y x Мвозд Мвод yн хк

Слайд 12

Описание слайда:

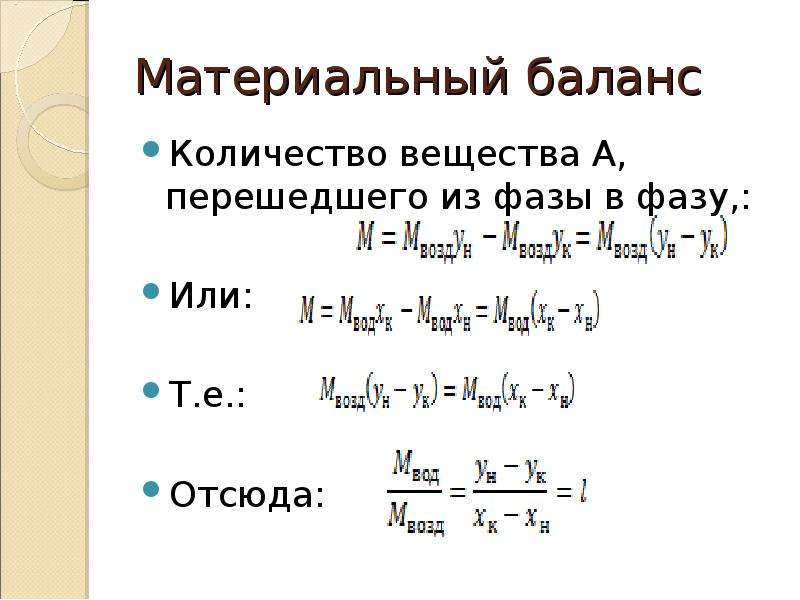

Материальный баланс Количество вещества А, перешедшего из фазы в фазу,: Или: Т.е.: Отсюда:

Слайд 13

Описание слайда:

Рабочая линия процесса Рассмотрим сечение аппарата, в котором состав фаз (концентрация вещества А) y и x: Уравнение рабочей линии – зависимость между неравновесными составами фаз (концентрациями) y и x в любом сечении аппарата: или

Слайд 14

Описание слайда:

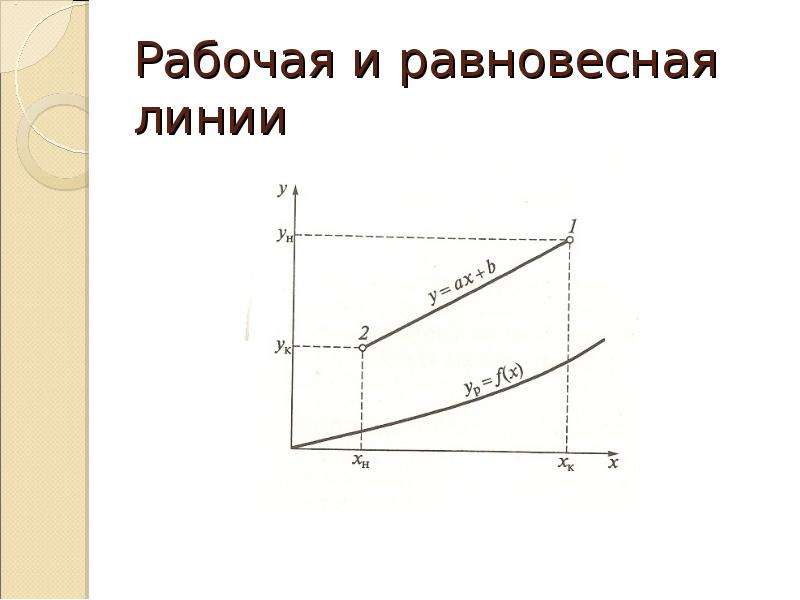

Рабочая и равновесная линии

Слайд 15

Описание слайда:

Кинетика массообменных процессов Законы, которым подчиняется перенос распределяемого вещества из одной фазы в другую,: Закон молекулярной диффузии; Закон массоотдачи; Закон массопроводности.

Слайд 16

Описание слайда:

Закон молекулярной диффузии Молекулярная диффузия в газах и растворах жидкостей происходит в результате хаотического движения молекул, не связанного с движением потоков жидкости. Количество продиффундировавшего вещества пропорционально градиенту концентраций, площади, перпендикулярной направлению диффузионного потока, и времени.

Слайд 17

Описание слайда:

Закон Фика где dM – количество продиффундировавшего вещества, кг; - градиент концентрации, . D – коэффициент молекулярной диффузии Знак минус показывает, что при молекулярной диффузии концентрация убывает в направлении перемещения вещества, а градиент концентрации …… .

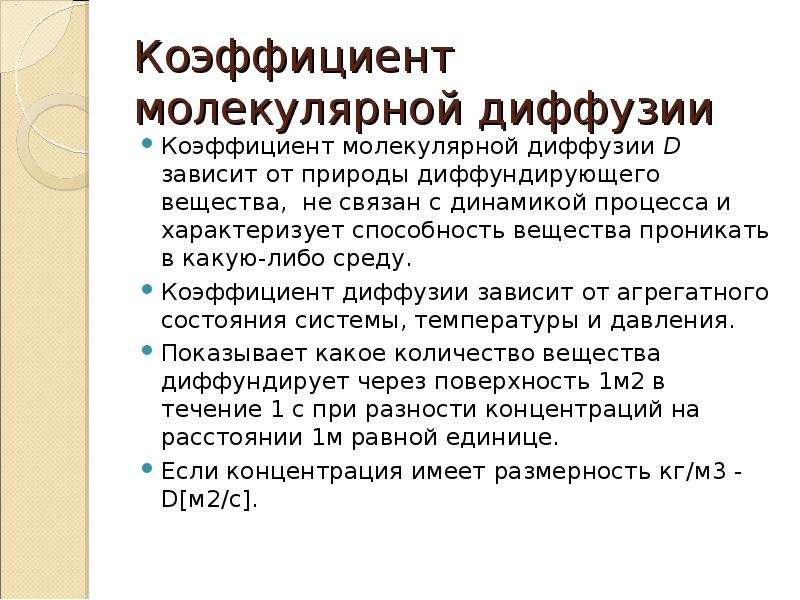

Слайд 18

Описание слайда:

Коэффициент молекулярной диффузии Коэффициент молекулярной диффузии D зависит от природы диффундирующего вещества, не связан с динамикой процесса и характеризует способность вещества проникать в какую-либо среду. Коэффициент диффузии зависит от агрегатного состояния системы, температуры и давления. Показывает какое количество вещества диффундирует через поверхность 1м2 в течение 1 с при разности концентраций на расстоянии 1м равной единице. Если концентрация имеет размерность кг/м3 - D[м2/c].

Слайд 19

Описание слайда:

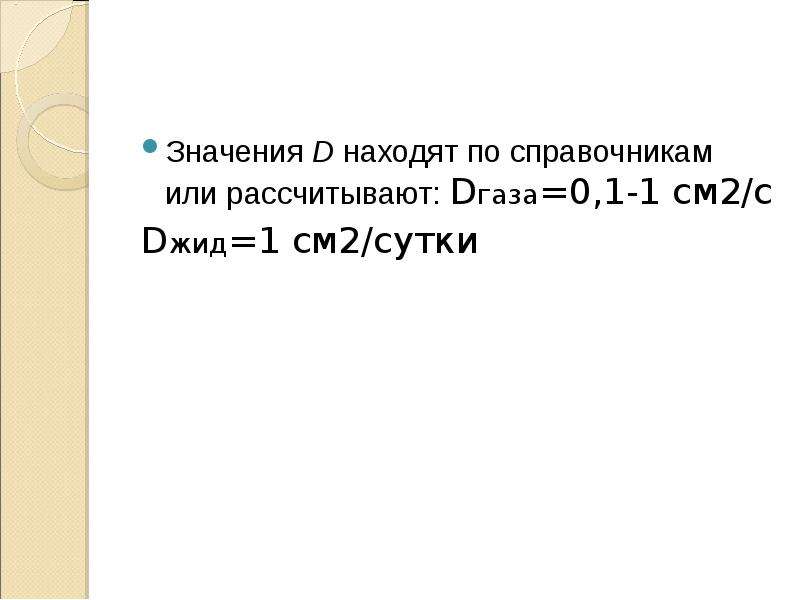

Значения D находят по справочникам или рассчитывают: Dгаза=0,1-1 см2/c Dжид=1 см2/сутки

Слайд 20

Описание слайда:

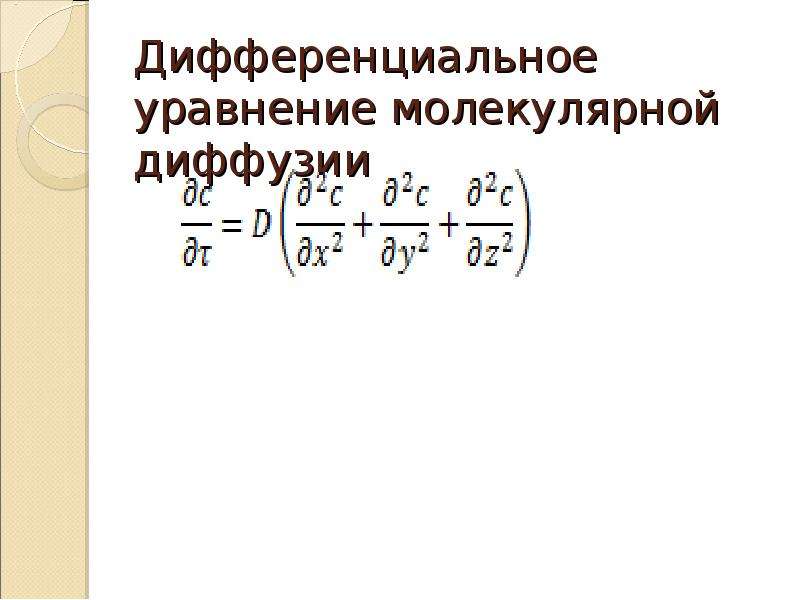

Дифференциальное уравнение молекулярной диффузии

Слайд 21

Описание слайда:

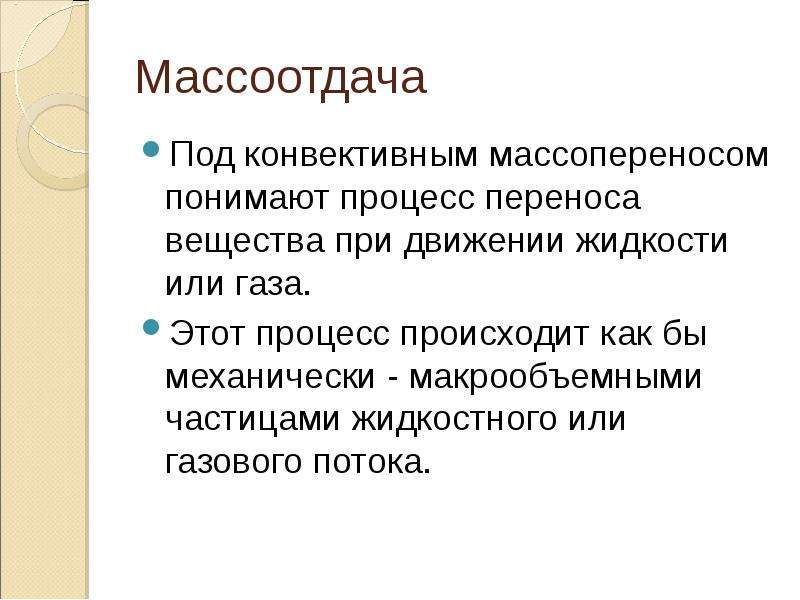

Массоотдача Под конвективным массопереносом понимают процесс переноса вещества при движении жидкости или газа. Этот процесс происходит как бы механически - макрообъемными частицами жидкостного или газового потока.

Слайд 22

Описание слайда:

Влияние гидродинамических условий на перенос вещества. Пограничный слой - резкое, близкое к линейному изменение концентраций; скорость процесса определяется молекулярной диффузией, роль конвективной диффузии мала. На границе раздела фаз усиливается тормозящее действие сил трения между фазами и сил поверхностного натяжения на границе жидкой фазы.

Слайд 23

Описание слайда:

Закон массоотдачи Закон конвективной диффузии- количество вещества, перенесенного от поверхности раздела фаз в воспринимающую фазу, пропорционально разности концентраций у поверхности раздела фаз и в ядре потока воспринимающей фазы, поверхности фазового контакта и времени: Где - коэффициент массоотдачи

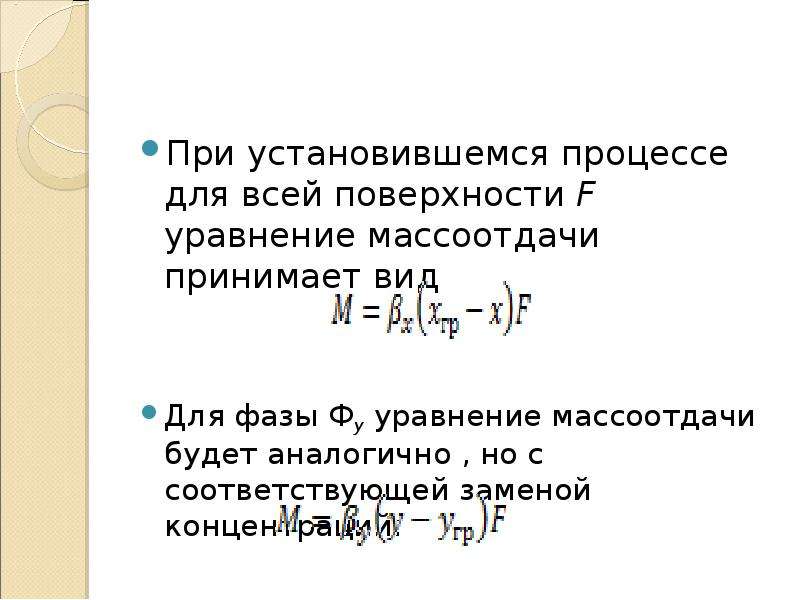

Слайд 24

Описание слайда:

При установившемся процессе для всей поверхности F уравнение массоотдачи принимает вид Для фазы Фу уравнение массоотдачи будет аналогично , но с соответствующей заменой концентраций:

Слайд 25

Описание слайда:

Коэффициент массоотдачи Коэффициент массоотдачи показывает, какое количество вещества переходит от единицы поверхности раздела фаз в ядро потока (или наоборот) в единицу времени при движущей силе, равной единице. Коэффициент массоотдачи характеризует скорость переноса вещества внутри фазы конвекцией и молекулярной диффузией одновременно. Коэффициент массоотдачи зависит от многих (физических свойств фазы, скорости потока, определяющих геометрических размеров и т.д.)

Слайд 26

Описание слайда:

Дифференциальные уравнения массоотдачи Перенос массы распределяемого вещества за счет молекулярной и конвективной диффузии: Это уравнение дополняют уравнением, характеризующим условия на границе контакта фаз: или

Слайд 27

Описание слайда:

Критерии диффузионного подобия Диффузионный критерий Нуссельта характеризует интенсивность массообмена на границе контакта фаз: Критерий Фурье характеризует нестационарный процесс: Диффузионный критерий Прандтля характеризует физические свойства:

Слайд 28

Описание слайда:

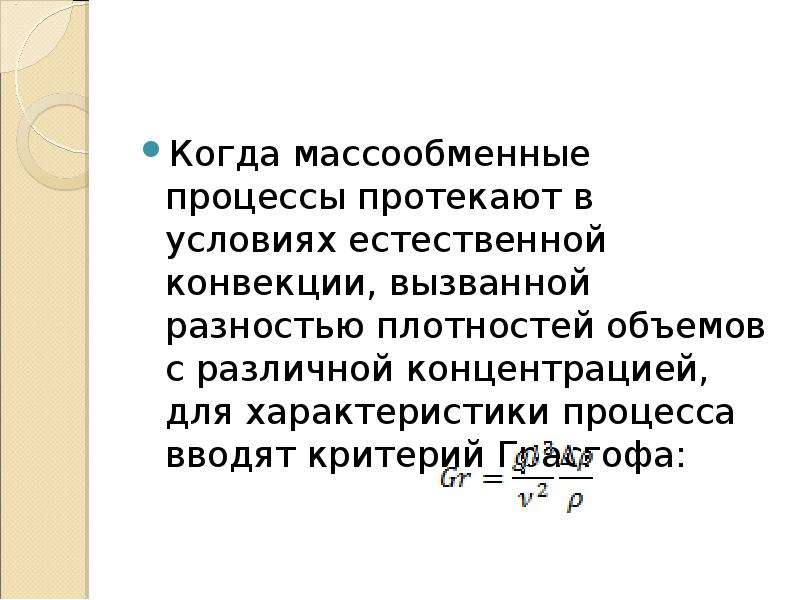

Когда массообменные процессы протекают в условиях естественной конвекции, вызванной разностью плотностей объемов с различной концентрацией, для характеристики процесса вводят критерий Грасгофа:

Слайд 29

Описание слайда:

Уравнение подобия конвективной диффузии По найденным из уравнения подобия значениям критерия Нуссельта диффузионного определяют коэффициент массоотдачи:
