Слайд 1

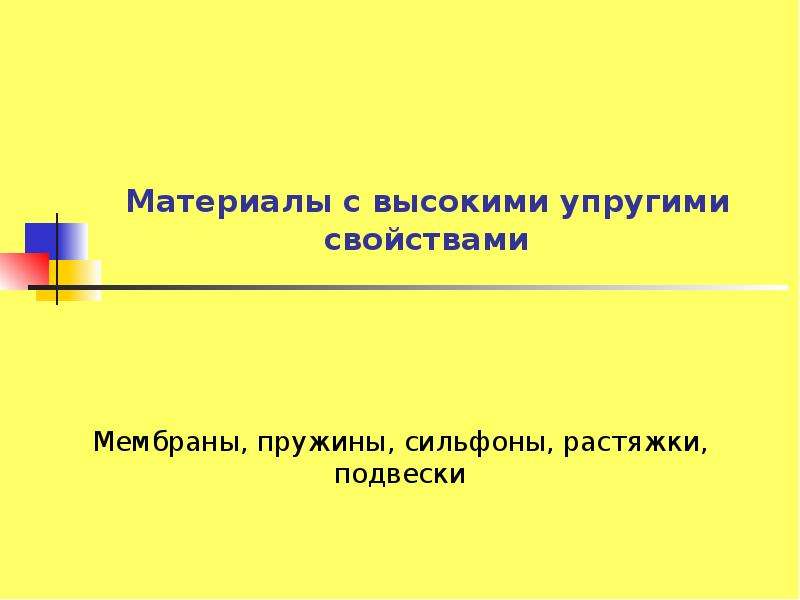

Материалы с высокими упругими свойствами Мембраны, пружины, сильфоны, растяжки, подвески
Описание слайда:
Материалы с высокими упругими свойствами Мембраны, пружины, сильфоны, растяжки, подвески

Слайд 2


Примеры упругих элементов и пружин
Описание слайда:
Примеры упругих элементов и пружин

Слайд 3


Основные требования к пружинным материалам Не допускается остаточная деформация Высокое сопротивление малым пластическим деформациям Сопротивление малым пластическим деформациям оценивается: пределом упругости, релаксаци-онной стойкостью
Описание слайда:
Основные требования к пружинным материалам Не допускается остаточная деформация Высокое сопротивление малым пластическим деформациям Сопротивление малым пластическим деформациям оценивается: пределом упругости, релаксаци-онной стойкостью

Слайд 4

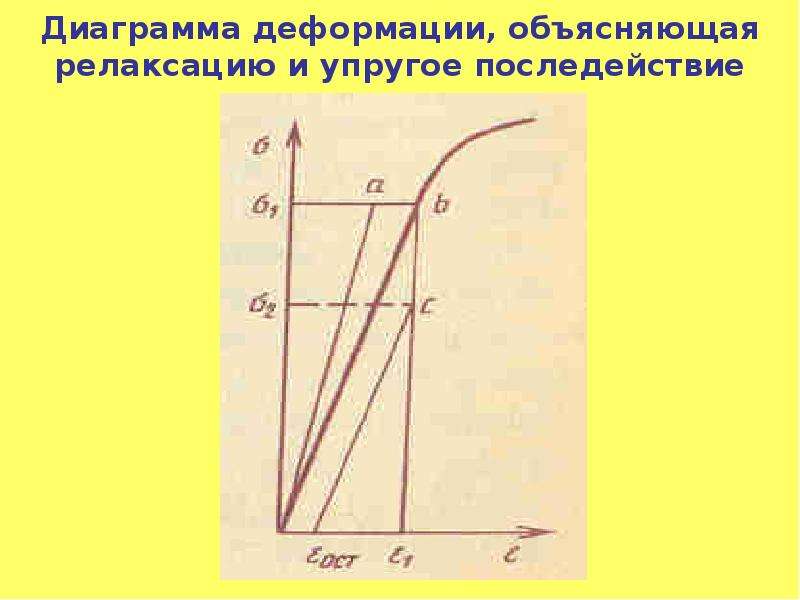

Диаграмма деформации, объясняющая релаксацию и упругое последействие
Описание слайда:
Диаграмма деформации, объясняющая релаксацию и упругое последействие

Слайд 5

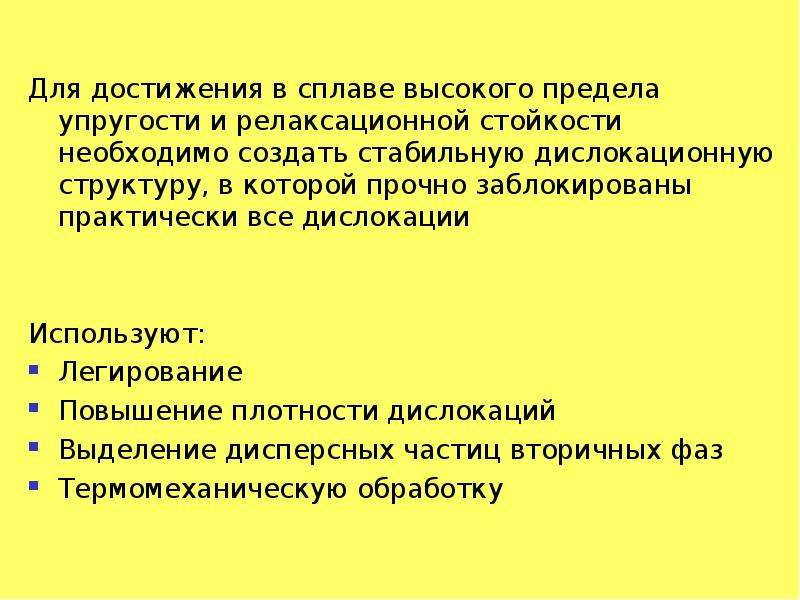

Для достижения в сплаве высокого предела упругости и релаксационной стойкости необходимо создать стабильную дислокационную структуру, в которой прочно заблокированы практически все дислокации Используют: Легирование Повышение плотности дислокаций Выделение дисперсных частиц вторичных фаз Термомеханическую обработку
Описание слайда:
Для достижения в сплаве высокого предела упругости и релаксационной стойкости необходимо создать стабильную дислокационную структуру, в которой прочно заблокированы практически все дислокации Используют: Легирование Повышение плотности дислокаций Выделение дисперсных частиц вторичных фаз Термомеханическую обработку

Слайд 6


Рессорно-пружинные стали Применяют для изготовления жестких (силовых) упругих элементов Материалы должны иметь: Высокий предел упругости Высокий предел выносливости Высокую релаксационную стойкость Используют стали с 0,5-0,7%С. Термическая обработка – закалка и отпуск при 420-520оС Структура - троостит отпуска
Описание слайда:
Рессорно-пружинные стали Применяют для изготовления жестких (силовых) упругих элементов Материалы должны иметь: Высокий предел упругости Высокий предел выносливости Высокую релаксационную стойкость Используют стали с 0,5-0,7%С. Термическая обработка – закалка и отпуск при 420-520оС Структура - троостит отпуска

Слайд 7

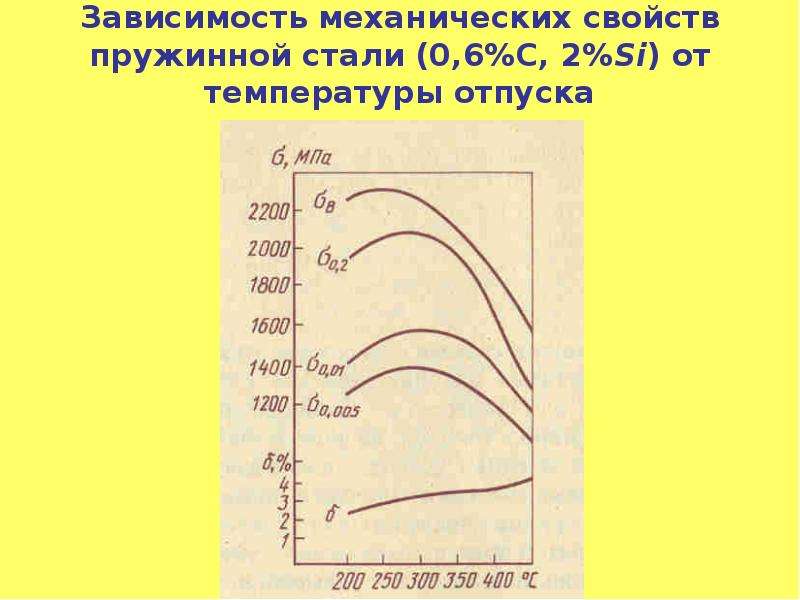

Зависимость механических свойств пружинной стали (0,6%С, 2%Si) от температуры отпуска
Описание слайда:
Зависимость механических свойств пружинной стали (0,6%С, 2%Si) от температуры отпуска

Слайд 8


Используют углеродистые стали: 65, 70, 75, 80, 85, 60Г, 65Г, 70Г - обладают невысокой релаксационной стойкостью, особенно при нагреве. Легированные стали перлитного класса: 55С2, 60С2, 70С3А Теплостойкие до 300оС : 50ХФА, 50ХГФА 60С2ХА, 60С2Н2А – прокаливаются до 50-80 мм Предел упругости 880-1150 МПа
Описание слайда:
Используют углеродистые стали: 65, 70, 75, 80, 85, 60Г, 65Г, 70Г - обладают невысокой релаксационной стойкостью, особенно при нагреве. Легированные стали перлитного класса: 55С2, 60С2, 70С3А Теплостойкие до 300оС : 50ХФА, 50ХГФА 60С2ХА, 60С2Н2А – прокаливаются до 50-80 мм Предел упругости 880-1150 МПа

Слайд 9

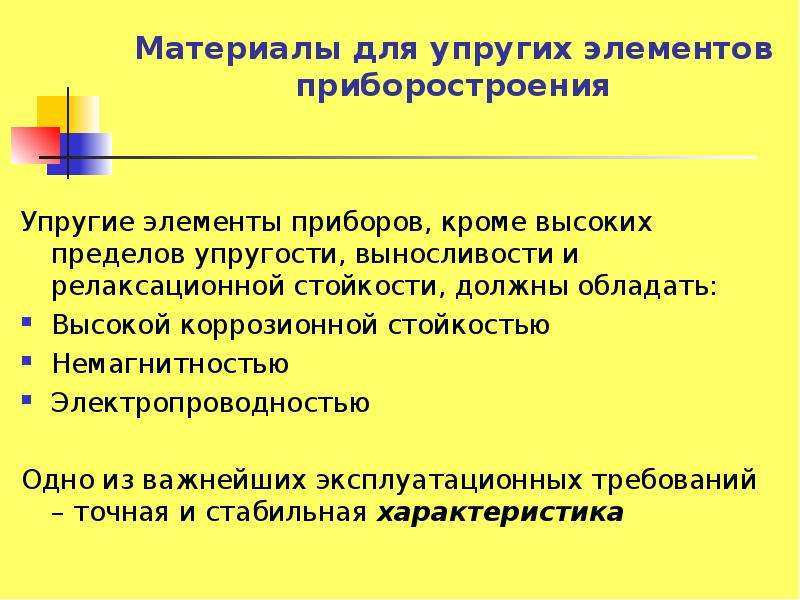

Материалы для упругих элементов приборостроения Упругие элементы приборов, кроме высоких пределов упругости, выносливости и релаксационной стойкости, должны обладать: Высокой коррозионной стойкостью Немагнитностью Электропроводностью Одно из важнейших эксплуатационных требований – точная и стабильная характеристика
Описание слайда:
Материалы для упругих элементов приборостроения Упругие элементы приборов, кроме высоких пределов упругости, выносливости и релаксационной стойкости, должны обладать: Высокой коррозионной стойкостью Немагнитностью Электропроводностью Одно из важнейших эксплуатационных требований – точная и стабильная характеристика

Слайд 10


Характеристика двух упругих элементов
Описание слайда:
Характеристика двух упругих элементов

Слайд 11


Характеристика упругого элемента зависит от его конструкции (числа витков пружины, диаметра проволоки и т.п.) и упругих свойств материала: модуля упругости и предела упругости. Угол наклона характеристики к оси деформации определя-ется модулем упругости Для упругих элементов приборов используют сплавы на основе меди, имеющие меньший модуль упругости
Описание слайда:
Характеристика упругого элемента зависит от его конструкции (числа витков пружины, диаметра проволоки и т.п.) и упругих свойств материала: модуля упругости и предела упругости. Угол наклона характеристики к оси деформации определя-ется модулем упругости Для упругих элементов приборов используют сплавы на основе меди, имеющие меньший модуль упругости

Слайд 12

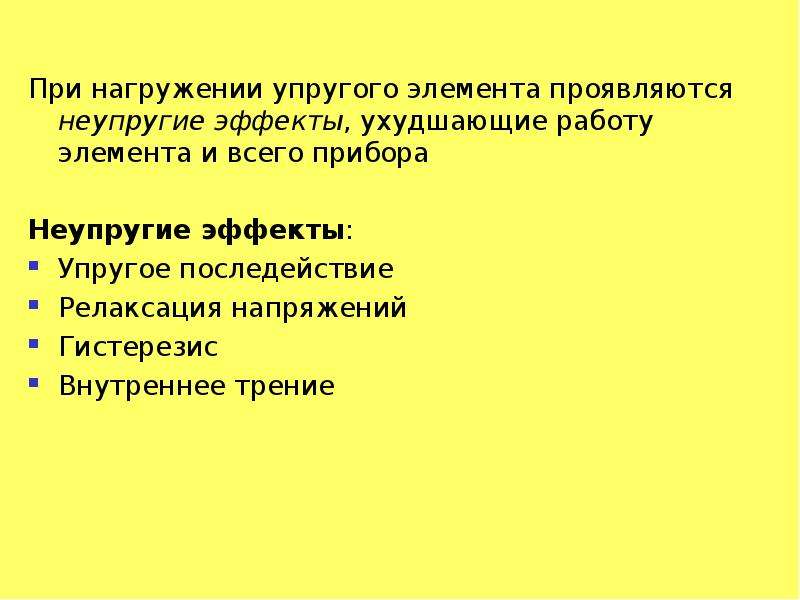

При нагружении упругого элемента проявляются неупругие эффекты, ухудшающие работу элемента и всего прибора Неупругие эффекты: Упругое последействие Релаксация напряжений Гистерезис Внутреннее трение
Описание слайда:
При нагружении упругого элемента проявляются неупругие эффекты, ухудшающие работу элемента и всего прибора Неупругие эффекты: Упругое последействие Релаксация напряжений Гистерезис Внутреннее трение

Слайд 13


Упругое последействие проявляется в отставании части упругой деформации материала от напряжения В результате релаксации напряжение снижается, что приводит к появлению остаточной деформации – показания прибора не возвратятся на нуль
Описание слайда:
Упругое последействие проявляется в отставании части упругой деформации материала от напряжения В результате релаксации напряжение снижается, что приводит к появлению остаточной деформации – показания прибора не возвратятся на нуль

Слайд 14


Диаграмма деформации, объясняющая релаксацию и упругое последействие
Описание слайда:
Диаграмма деформации, объясняющая релаксацию и упругое последействие

Слайд 15


Петля упругого гистерезиса
Описание слайда:
Петля упругого гистерезиса

Слайд 16


Гистерезис - несовпадение характеристик упругого элемента при нагружении и разгрузке. В результате не совпадают и показания прибора, определяемые упругим элементом. Гистерезис вызван рассеиванием в материале энергии при нагружении. Мерой рассеивания упругой энергии является площадь петли гистерезиса. Гистерезис оценивают отношением максимальной ширины петли гистерезиса к наибольшей упругой деформации.
Описание слайда:
Гистерезис - несовпадение характеристик упругого элемента при нагружении и разгрузке. В результате не совпадают и показания прибора, определяемые упругим элементом. Гистерезис вызван рассеиванием в материале энергии при нагружении. Мерой рассеивания упругой энергии является площадь петли гистерезиса. Гистерезис оценивают отношением максимальной ширины петли гистерезиса к наибольшей упругой деформации.

Слайд 17

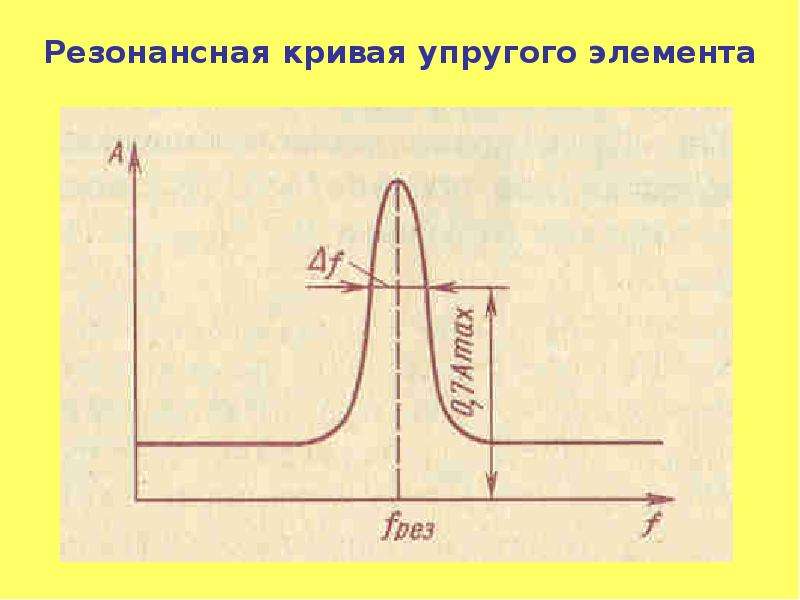

Резонансная кривая упругого элемента
Описание слайда:
Резонансная кривая упругого элемента

Слайд 18

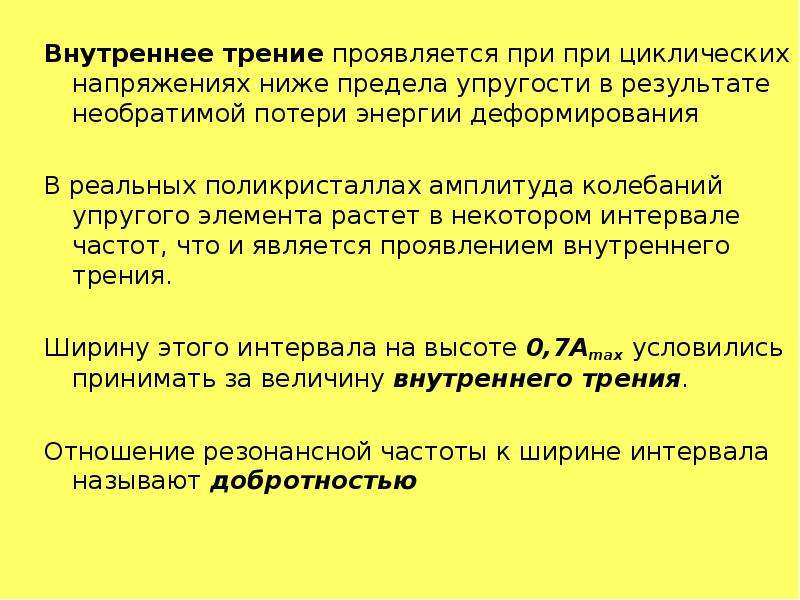

Внутреннее трение проявляется при при циклических напряжениях ниже предела упругости в результате необратимой потери энергии деформирования В реальных поликристаллах амплитуда колебаний упругого элемента растет в некотором интервале частот, что и является проявлением внутреннего трения. Ширину этого интервала на высоте 0,7Аmax условились принимать за величину внутреннего трения. Отношение резонансной частоты к ширине интервала называют добротностью
Описание слайда:
Внутреннее трение проявляется при при циклических напряжениях ниже предела упругости в результате необратимой потери энергии деформирования В реальных поликристаллах амплитуда колебаний упругого элемента растет в некотором интервале частот, что и является проявлением внутреннего трения. Ширину этого интервала на высоте 0,7Аmax условились принимать за величину внутреннего трения. Отношение резонансной частоты к ширине интервала называют добротностью

Слайд 19


Свойства термически упрочненных сплавов для упругих элементов приборов
Описание слайда:
Свойства термически упрочненных сплавов для упругих элементов приборов

Слайд 20

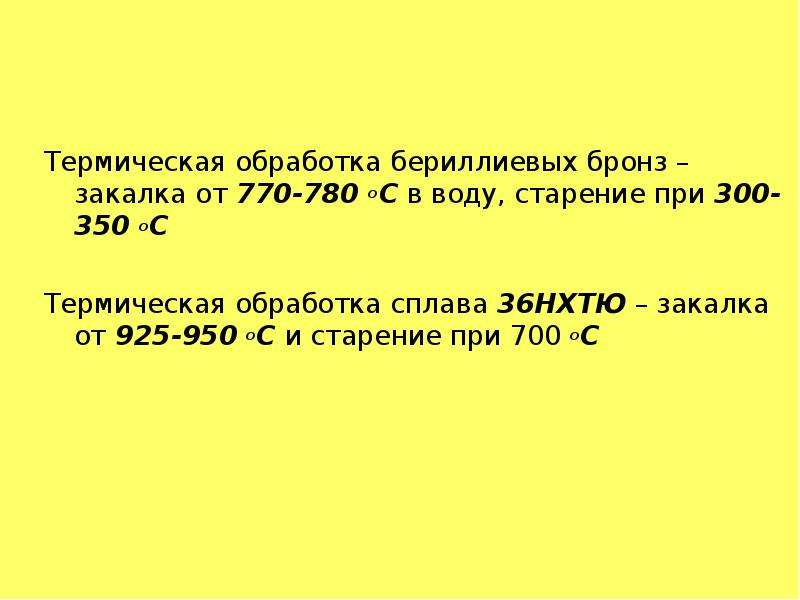

Термическая обработка бериллиевых бронз – закалка от 770-780 оС в воду, старение при 300-350 оС Термическая обработка сплава 36НХТЮ – закалка от 925-950 оС и старение при 700 оС
Описание слайда:
Термическая обработка бериллиевых бронз – закалка от 770-780 оС в воду, старение при 300-350 оС Термическая обработка сплава 36НХТЮ – закалка от 925-950 оС и старение при 700 оС
