Слайд 1

Описание слайда:

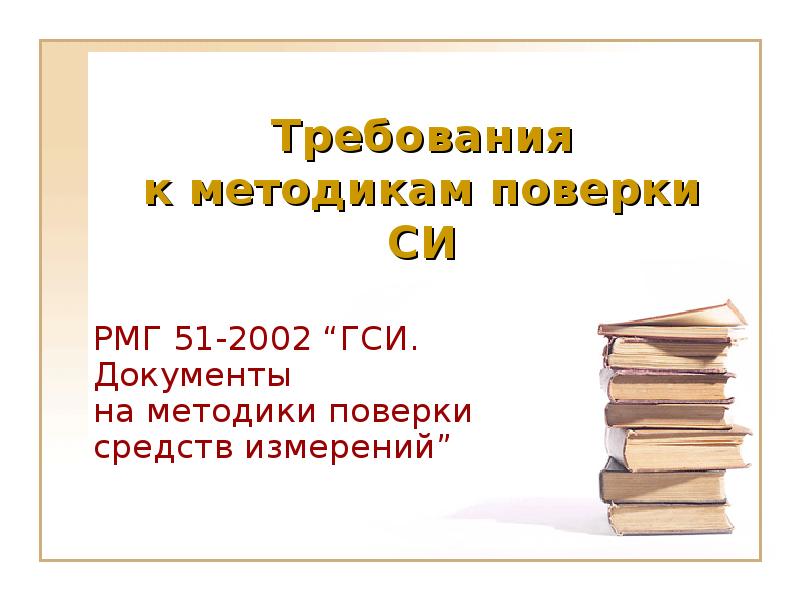

Требования к методикам поверки СИ РМГ 51-2002 “ГСИ. Документы на методики поверки средств измерений”

Слайд 2

Описание слайда:

Область применения Настоящие рекомендации распространяются на документы на методики поверки СИ и устанавливают их классификацию, порядок разработки, принятия, регистрации и издания, а также основные требования к их построению, изложению, оформлению и содержанию.

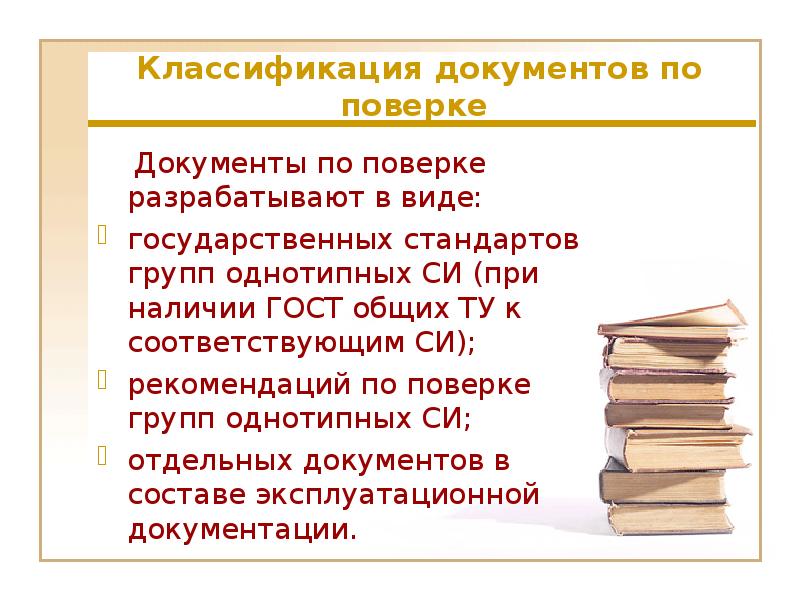

Слайд 3

Описание слайда:

Классификация документов по поверке Документы по поверке разрабатывают в виде: государственных стандартов групп однотипных СИ (при наличии ГОСТ общих ТУ к соответствующим СИ); рекомендаций по поверке групп однотипных СИ; отдельных документов в составе эксплуатационной документации.

Слайд 4

Описание слайда:

Порядок разработки, принятия, регистрации и издания документов по поверке Документы по поверке разрабатывают предприятия–разработчики (изготовители) СИ, а также другие предприятия, специализирующиеся в соответствующей области измерений. Порядок разработки, принятия, регистрации и издания документов по поверке устанавливает национальный орган по метрологии с учетом требований ГОСТ 1.2.

Слайд 5

Описание слайда:

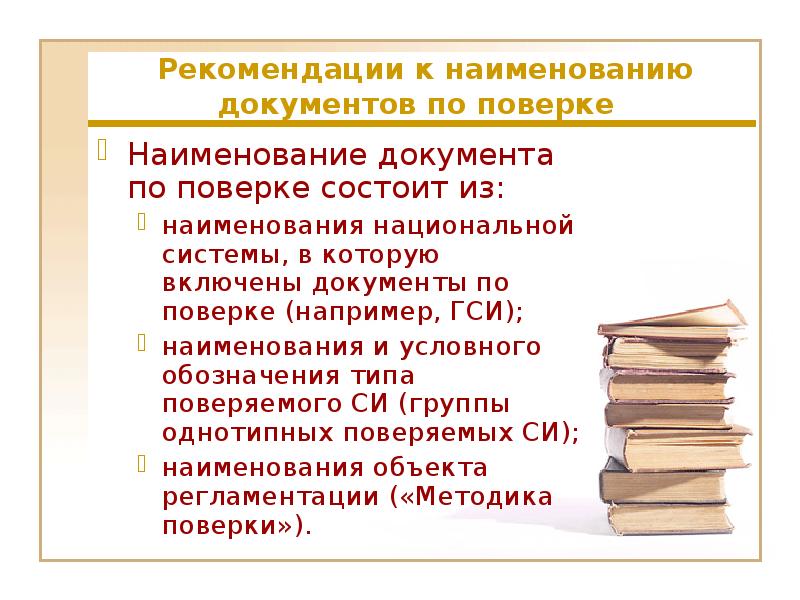

Рекомендации к наименованию документов по поверке Наименование документа по поверке состоит из: наименования национальной системы, в которую включены документы по поверке (например, ГСИ); наименования и условного обозначения типа поверяемого СИ (группы однотипных поверяемых СИ); наименования объекта регламентации («Методика поверки»).

Слайд 6

Описание слайда:

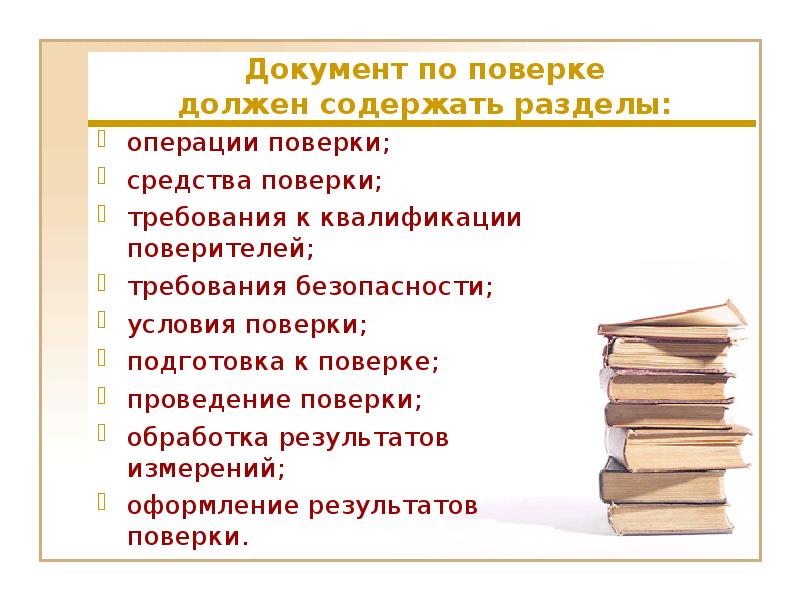

Документ по поверке должен содержать разделы: операции поверки; средства поверки; требования к квалификации поверителей; требования безопасности; условия поверки; подготовка к поверке; проведение поверки; обработка результатов измерений; оформление результатов поверки.

Слайд 7

Описание слайда:

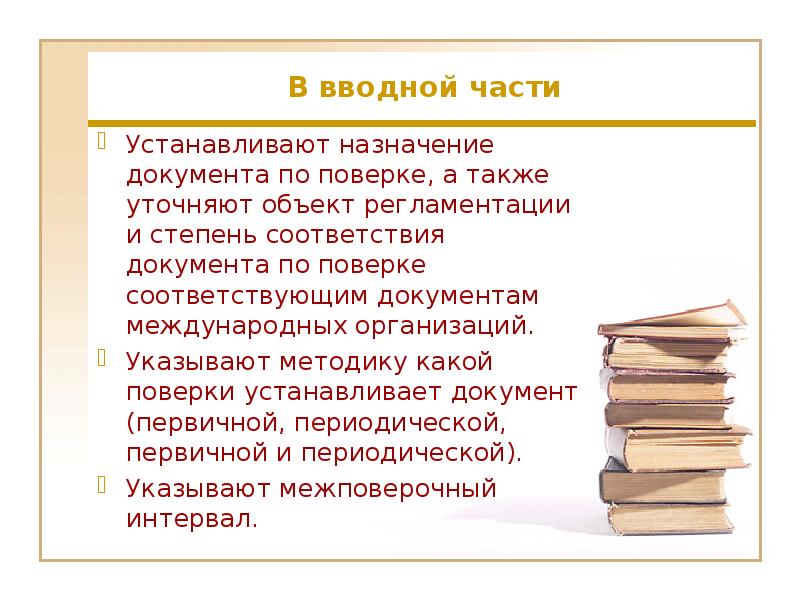

В вводной части Устанавливают назначение документа по поверке, а также уточняют объект регламентации и степень соответствия документа по поверке соответствующим документам международных организаций. Указывают методику какой поверки устанавливает документ (первичной, периодической, первичной и периодической). Указывают межповерочный интервал.

Слайд 8

Описание слайда:

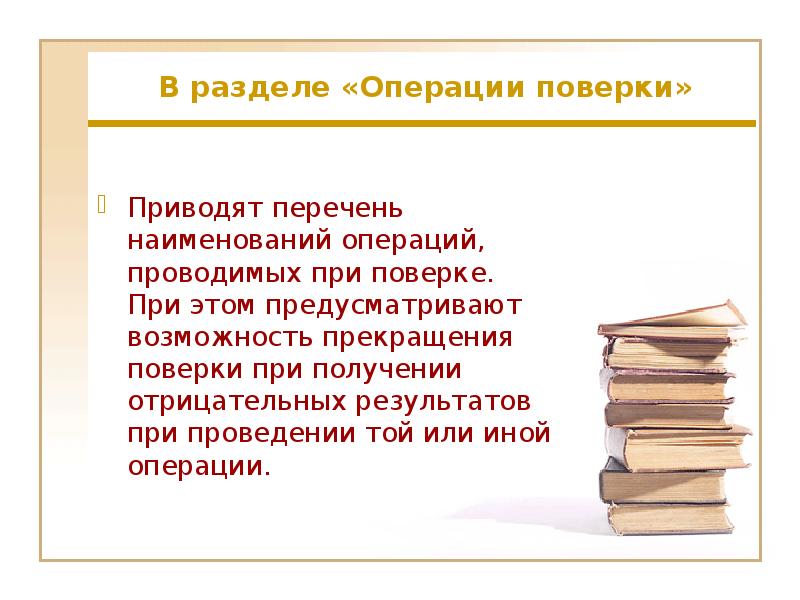

В разделе «Операции поверки» Приводят перечень наименований операций, проводимых при поверке. При этом предусматривают возможность прекращения поверки при получении отрицательных результатов при проведении той или иной операции.

Слайд 9

Описание слайда:

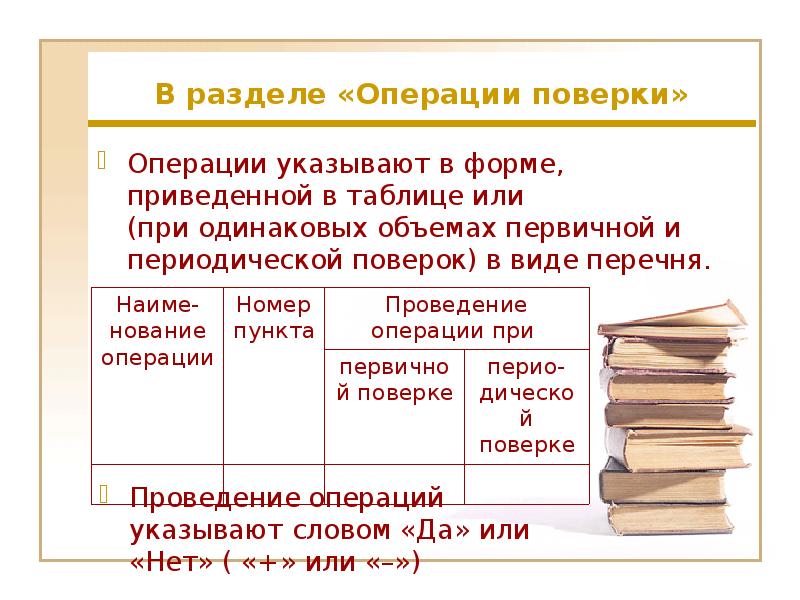

В разделе «Операции поверки»

Слайд 10

Описание слайда:

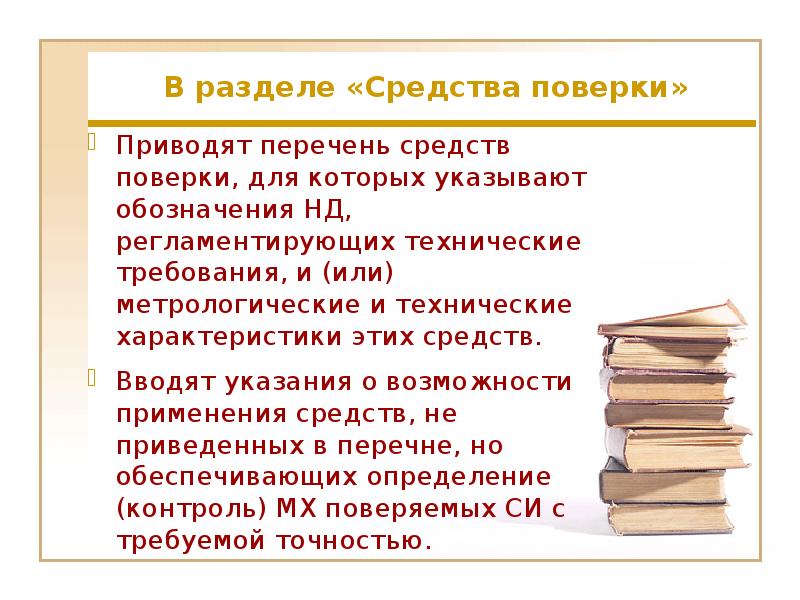

В разделе «Средства поверки» Приводят перечень средств поверки, для которых указывают обозначения НД, регламентирующих технические требования, и (или) метрологические и технические характеристики этих средств. Вводят указания о возможности применения средств, не приведенных в перечне, но обеспечивающих определение (контроль) МХ поверяемых СИ с требуемой точностью.

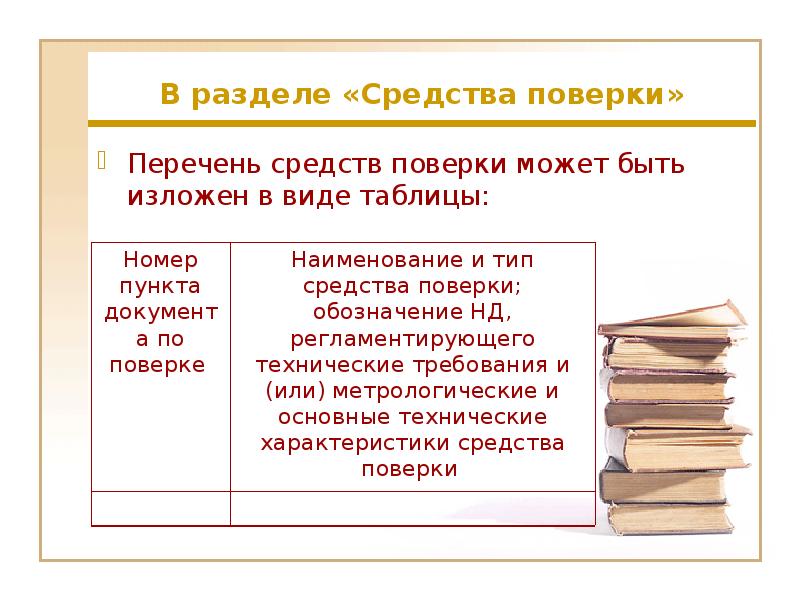

Слайд 11

Описание слайда:

В разделе «Средства поверки»

Слайд 12

Описание слайда:

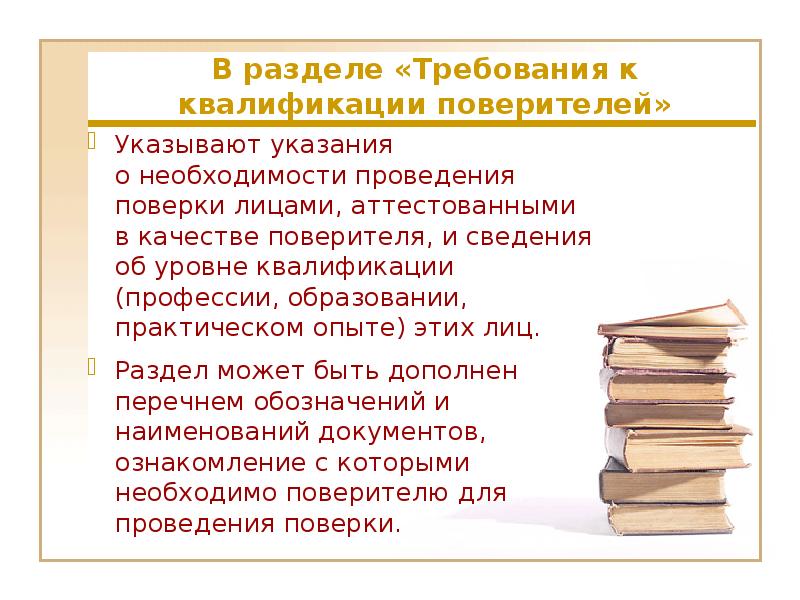

В разделе «Требования к квалификации поверителей» Указывают указания о необходимости проведения поверки лицами, аттестованными в качестве поверителя, и сведения об уровне квалификации (профессии, образовании, практическом опыте) этих лиц. Раздел может быть дополнен перечнем обозначений и наименований документов, ознакомление с которыми необходимо поверителю для проведения поверки.

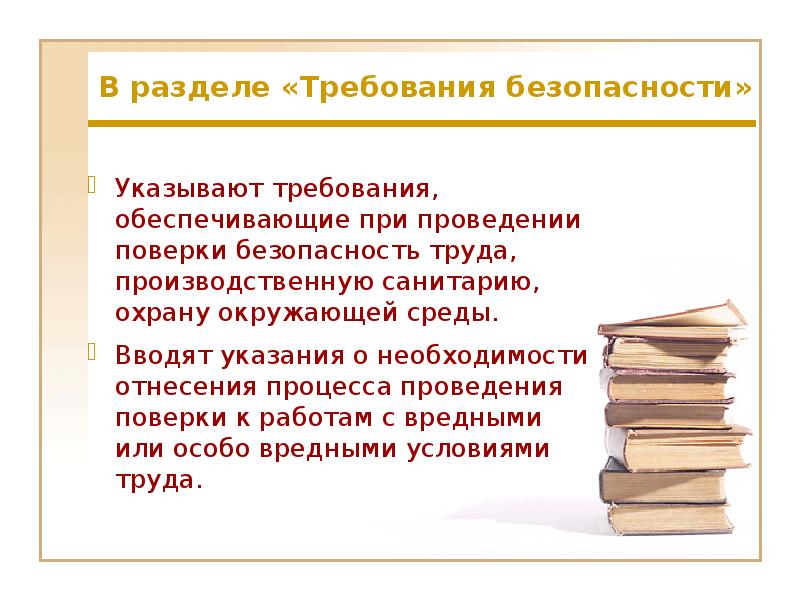

Слайд 13

Описание слайда:

В разделе «Требования безопасности» Указывают требования, обеспечивающие при проведении поверки безопасность труда, производственную санитарию, охрану окружающей среды. Вводят указания о необходимости отнесения процесса проведения поверки к работам с вредными или особо вредными условиями труда.

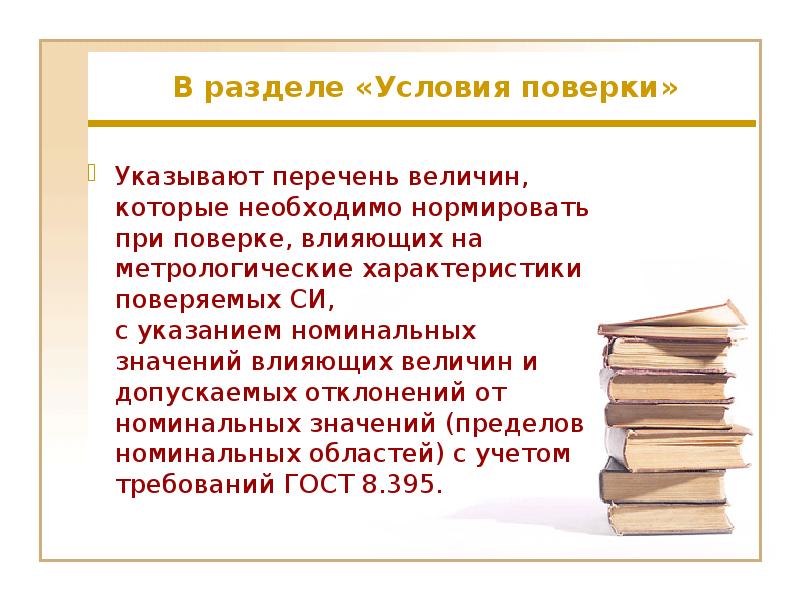

Слайд 14

Описание слайда:

В разделе «Условия поверки» Указывают перечень величин, которые необходимо нормировать при поверке, влияющих на метрологические характеристики поверяемых СИ, с указанием номинальных значений влияющих величин и допускаемых отклонений от номинальных значений (пределов номинальных областей) с учетом требований ГОСТ 8.395.

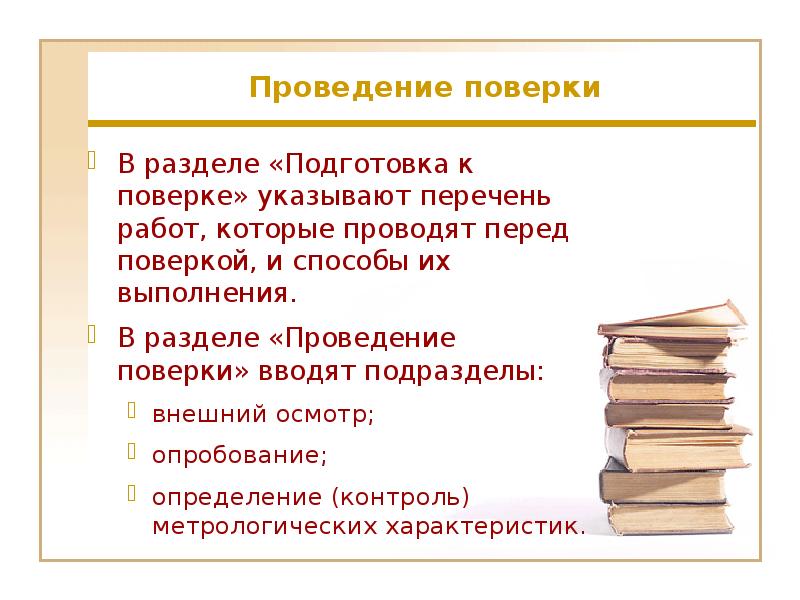

Слайд 15

Описание слайда:

Проведение поверки В разделе «Подготовка к поверке» указывают перечень работ, которые проводят перед поверкой, и способы их выполнения. В разделе «Проведение поверки» вводят подразделы: внешний осмотр; опробование; определение (контроль) метрологических характеристик.

Слайд 16

Описание слайда:

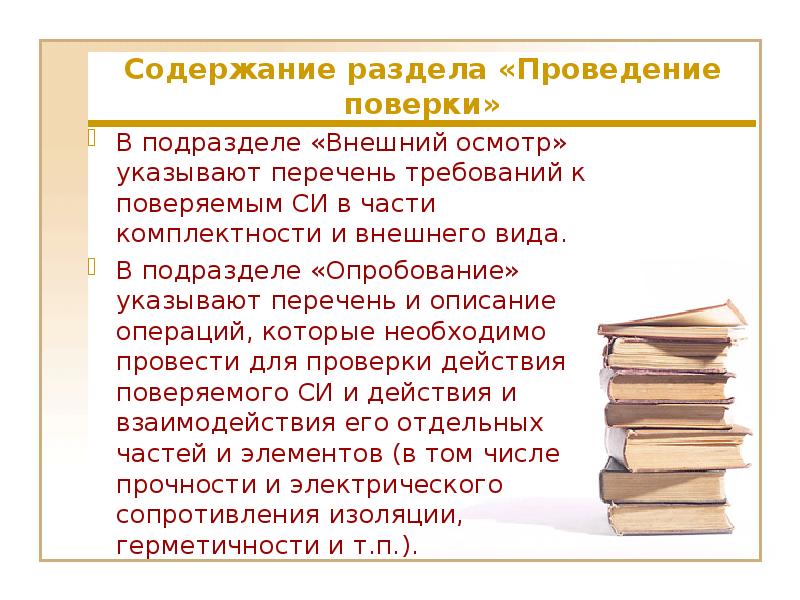

Содержание раздела «Проведение поверки» В подразделе «Внешний осмотр» указывают перечень требований к поверяемым СИ в части комплектности и внешнего вида. В подразделе «Опробование» указывают перечень и описание операций, которые необходимо провести для проверки действия поверяемого СИ и действия и взаимодействия его отдельных частей и элементов (в том числе прочности и электрического сопротивления изоляции, герметичности и т.п.).

Слайд 17

Описание слайда:

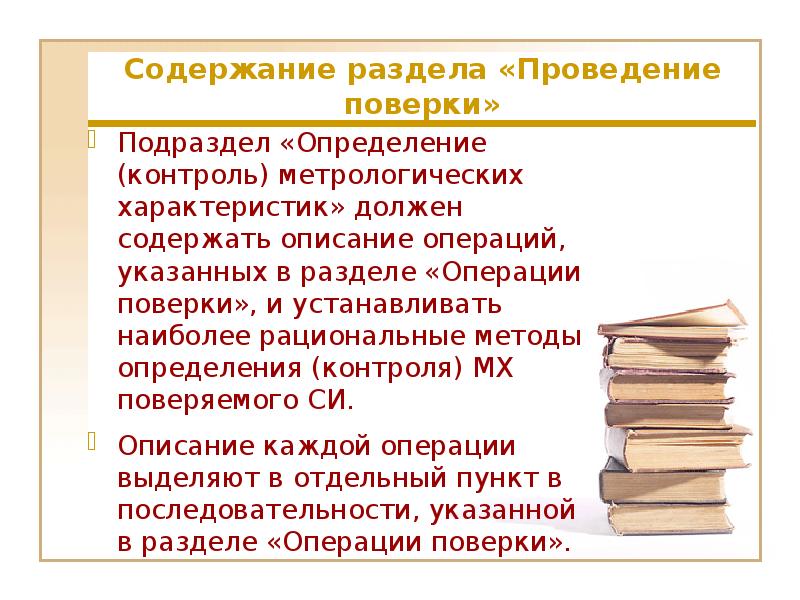

Содержание раздела «Проведение поверки» Подраздел «Определение (контроль) метрологических характеристик» должен содержать описание операций, указанных в разделе «Операции поверки», и устанавливать наиболее рациональные методы определения (контроля) МХ поверяемого СИ. Описание каждой операции выделяют в отдельный пункт в последовательности, указанной в разделе «Операции поверки».

Слайд 18

Описание слайда:

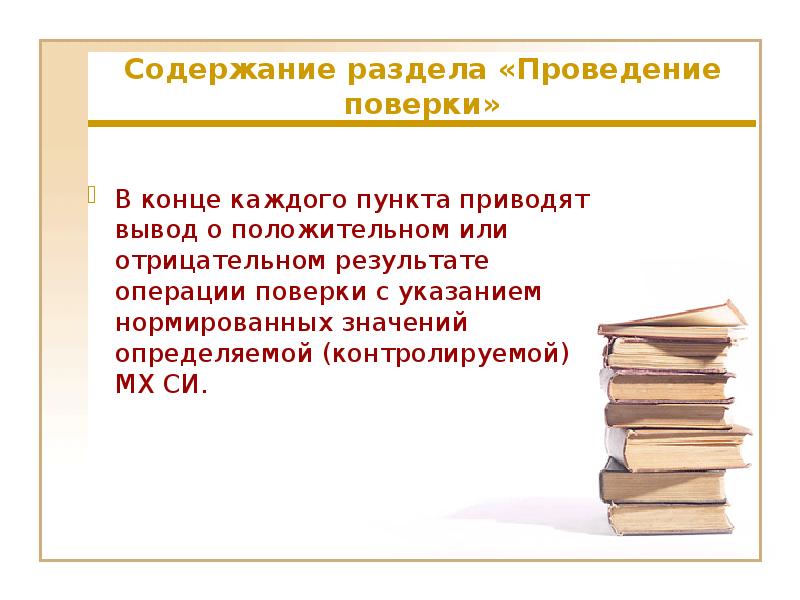

Содержание раздела «Проведение поверки» В конце каждого пункта приводят вывод о положительном или отрицательном результате операции поверки с указанием нормированных значений определяемой (контролируемой) МХ СИ.

Слайд 19

Описание слайда:

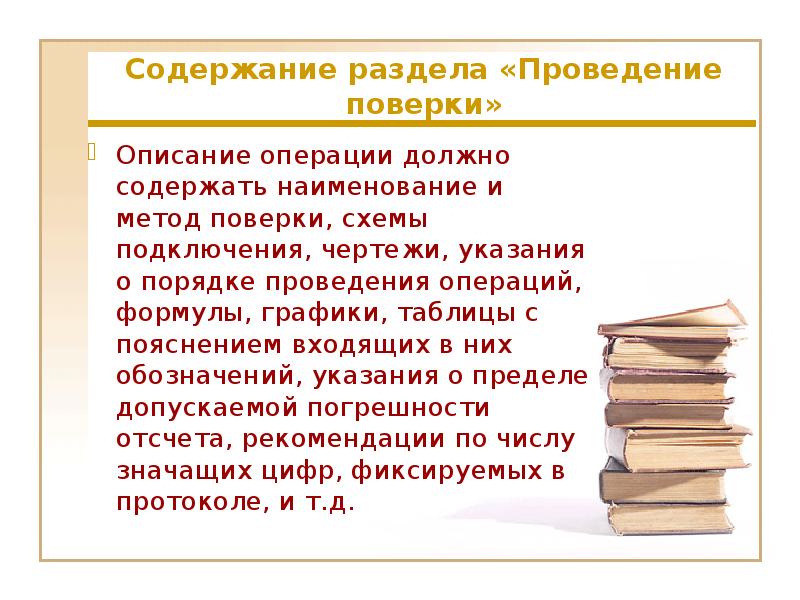

Содержание раздела «Проведение поверки» Описание операции должно содержать наименование и метод поверки, схемы подключения, чертежи, указания о порядке проведения операций, формулы, графики, таблицы с пояснением входящих в них обозначений, указания о пределе допускаемой погрешности отсчета, рекомендации по числу значащих цифр, фиксируемых в протоколе, и т.д.

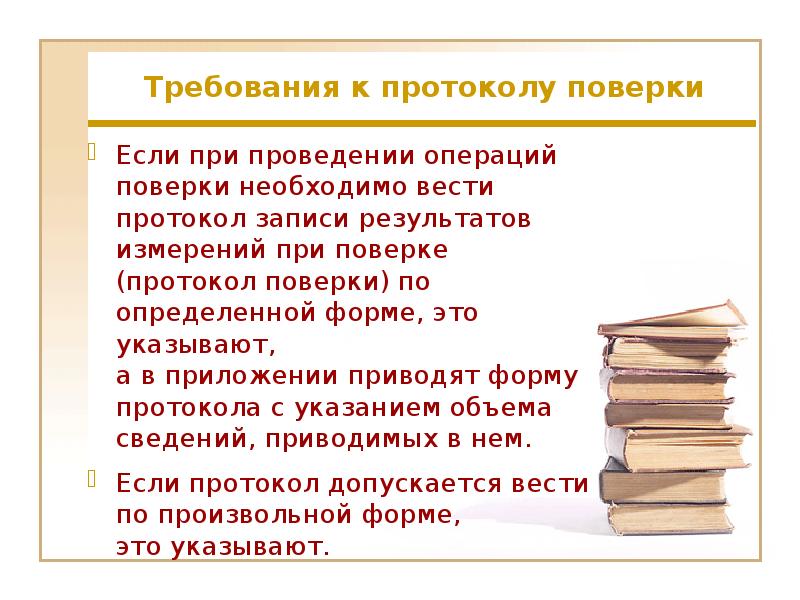

Слайд 20

Описание слайда:

Требования к протоколу поверки Если при проведении операций поверки необходимо вести протокол записи результатов измерений при поверке (протокол поверки) по определенной форме, это указывают, а в приложении приводят форму протокола с указанием объема сведений, приводимых в нем. Если протокол допускается вести по произвольной форме, это указывают.

Слайд 21

Описание слайда:

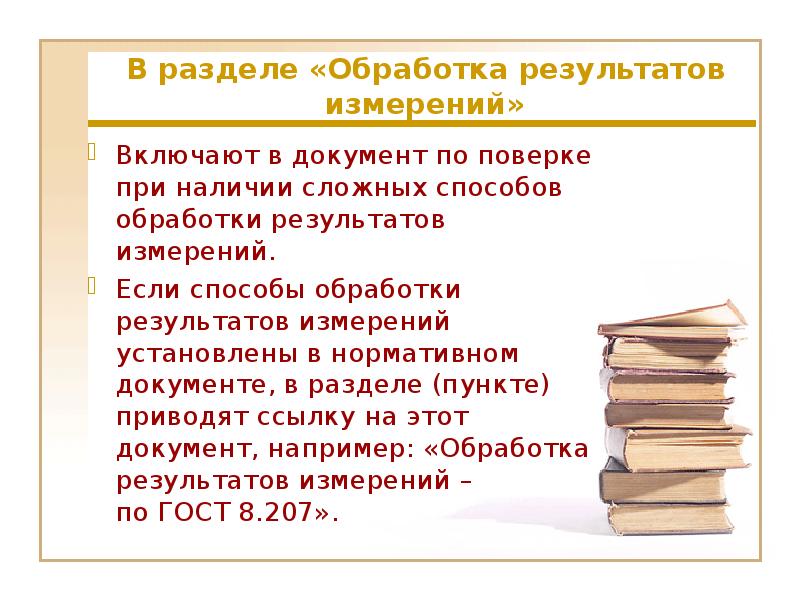

В разделе «Обработка результатов измерений» Включают в документ по поверке при наличии сложных способов обработки результатов измерений. Если способы обработки результатов измерений установлены в нормативном документе, в разделе (пункте) приводят ссылку на этот документ, например: «Обработка результатов измерений – по ГОСТ 8.207».

Слайд 22

Описание слайда:

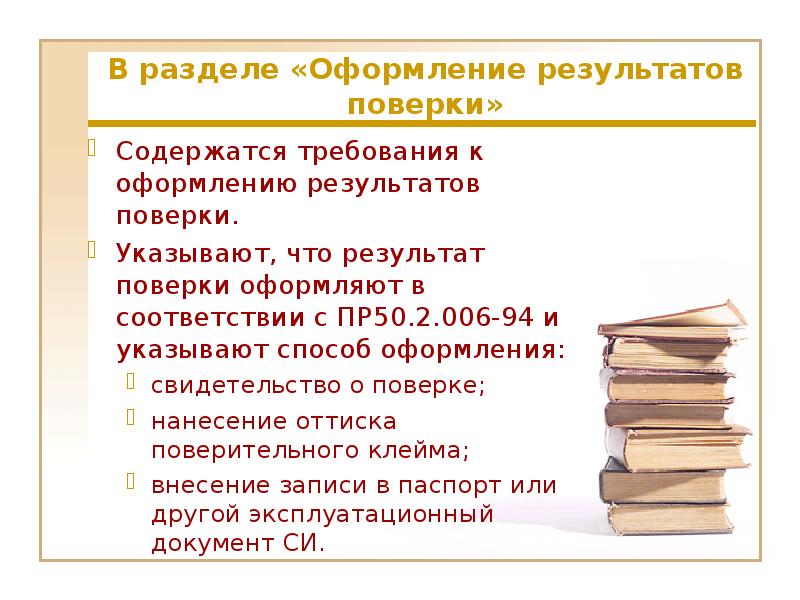

В разделе «Оформление результатов поверки» Содержатся требования к оформлению результатов поверки. Указывают, что результат поверки оформляют в соответствии с ПР50.2.006-94 и указывают способ оформления: свидетельство о поверке; нанесение оттиска поверительного клейма; внесение записи в паспорт или другой эксплуатационный документ СИ.

Слайд 23

Описание слайда:

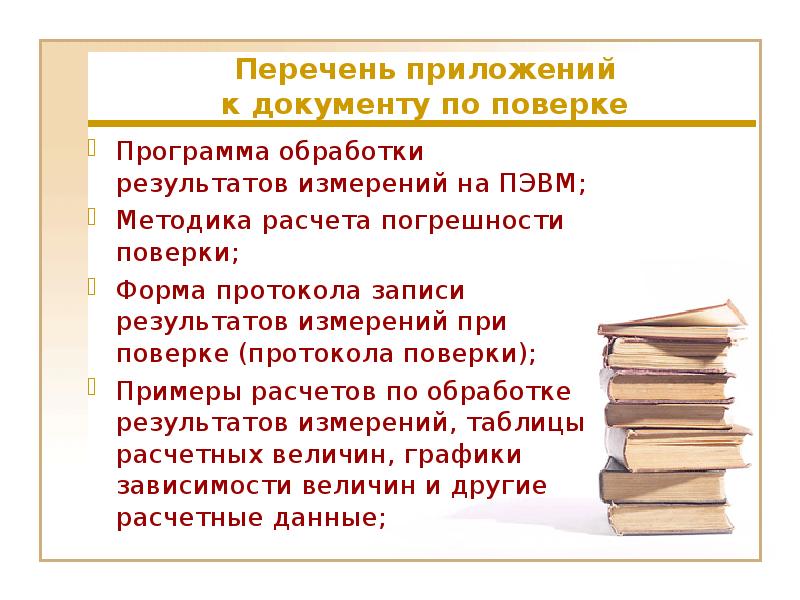

Перечень приложений к документу по поверке Программа обработки результатов измерений на ПЭВМ; Методика расчета погрешности поверки; Форма протокола записи результатов измерений при поверке (протокола поверки); Примеры расчетов по обработке результатов измерений, таблицы расчетных величин, графики зависимости величин и другие расчетные данные;

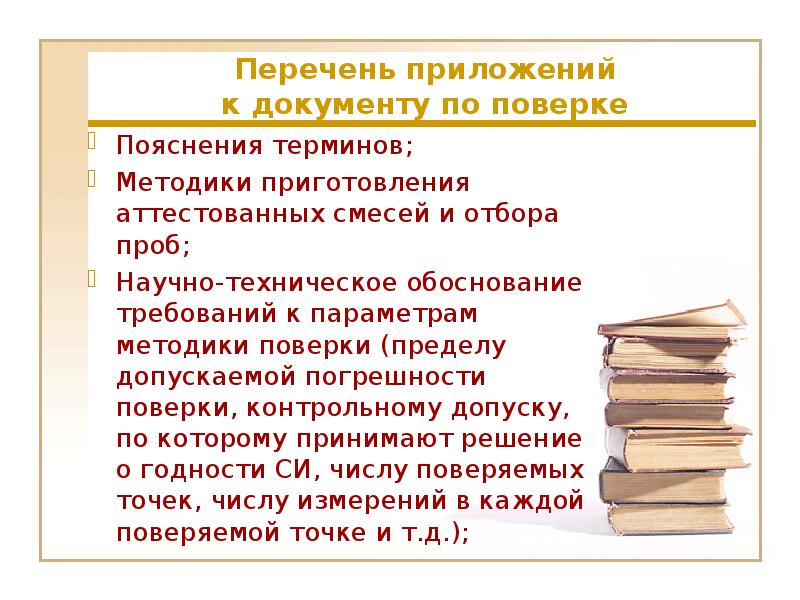

Слайд 24

Описание слайда:

Перечень приложений к документу по поверке Пояснения терминов; Методики приготовления аттестованных смесей и отбора проб; Научно-техническое обоснование требований к параметрам методики поверки (пределу допускаемой погрешности поверки, контрольному допуску, по которому принимают решение о годности СИ, числу поверяемых точек, числу измерений в каждой поверяемой точке и т.д.);

Слайд 25

Описание слайда:

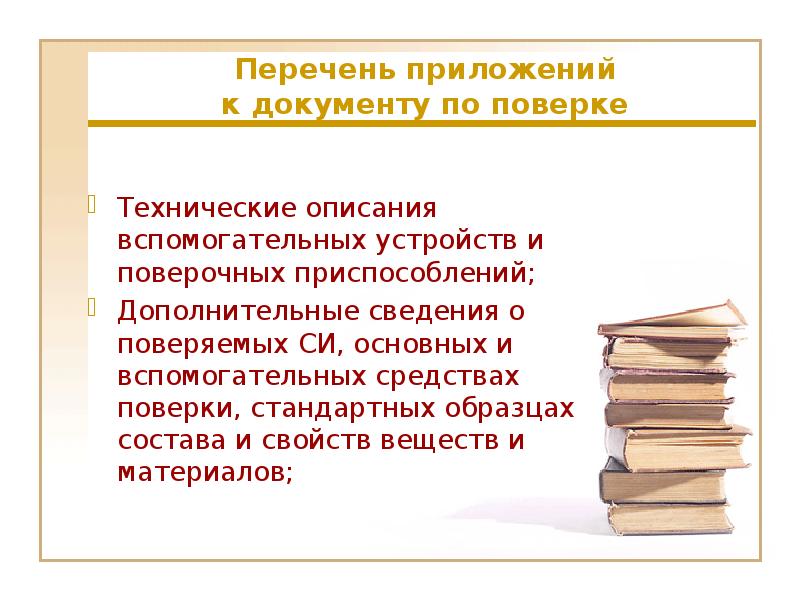

Перечень приложений к документу по поверке Технические описания вспомогательных устройств и поверочных приспособлений; Дополнительные сведения о поверяемых СИ, основных и вспомогательных средствах поверки, стандартных образцах состава и свойств веществ и материалов;

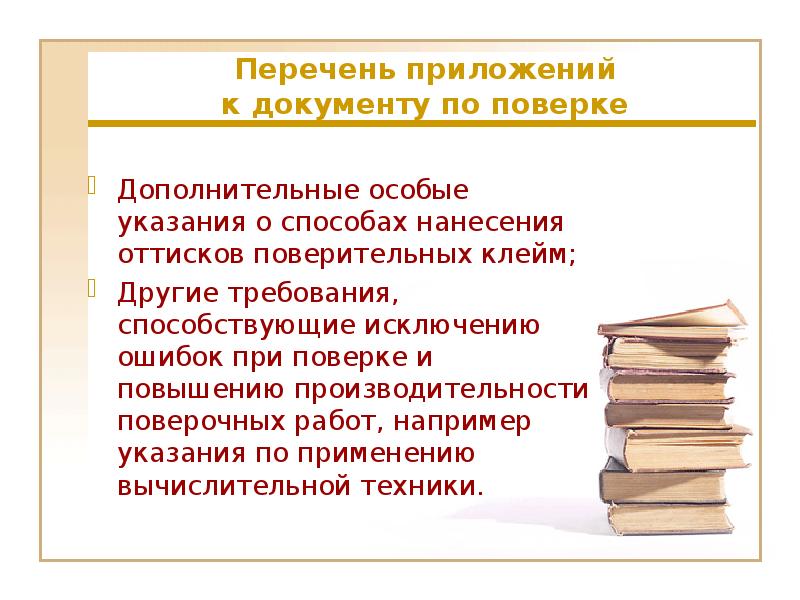

Слайд 26

Описание слайда:

Перечень приложений к документу по поверке Дополнительные особые указания о способах нанесения оттисков поверительных клейм; Другие требования, способствующие исключению ошибок при поверке и повышению производительности поверочных работ, например указания по применению вычислительной техники.
