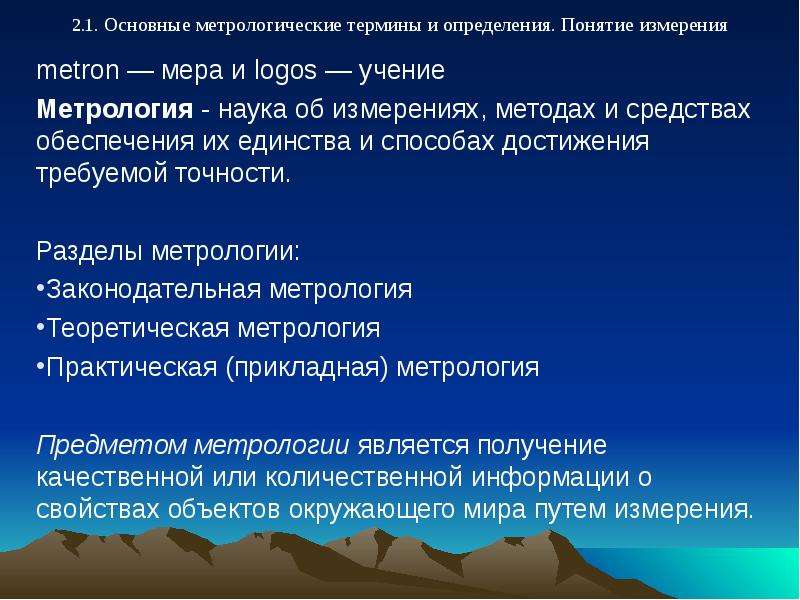

2.1. Основные метрологические термины и определения. Понятие измерения metron — мера и lоgos — учение Метрология - наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности. Разделы метрологии: Законодательная метрология Теоретическая метрология Практическая (прикладная) метрология Предметом метрологии является получение качественной или количественной информации о свойствах объектов окружающего мира путем измерения.

Слайд 4

Описание слайда:

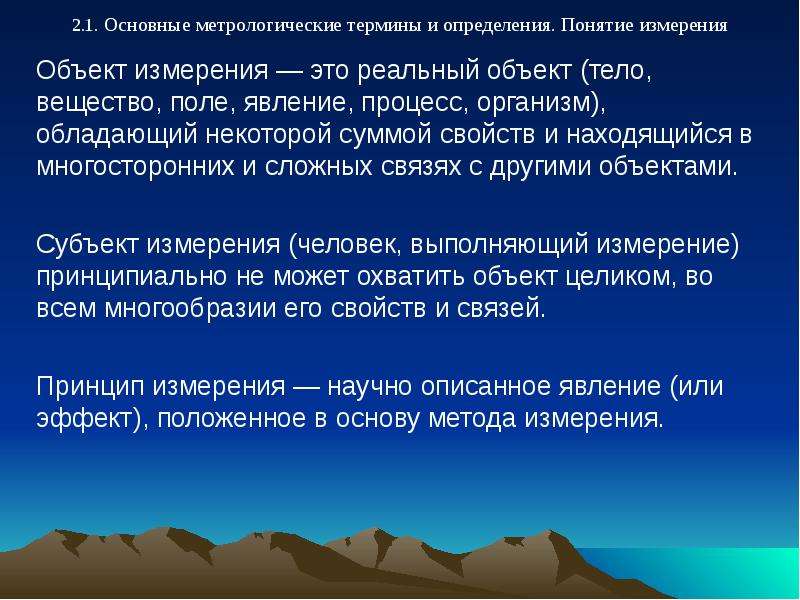

2.1. Основные метрологические термины и определения. Понятие измерения Объект измерения — это реальный объект (тело, вещество, поле, явление, процесс, организм), обладающий некоторой суммой свойств и находящийся в многосторонних и сложных связях с другими объектами. Субъект измерения (человек, выполняющий измерение) принципиально не может охватить объект целиком, во всем многообразии его свойств и связей. Принцип измерения — научно описанное явление (или эффект), положенное в основу метода измерения.

Слайд 5

Описание слайда:

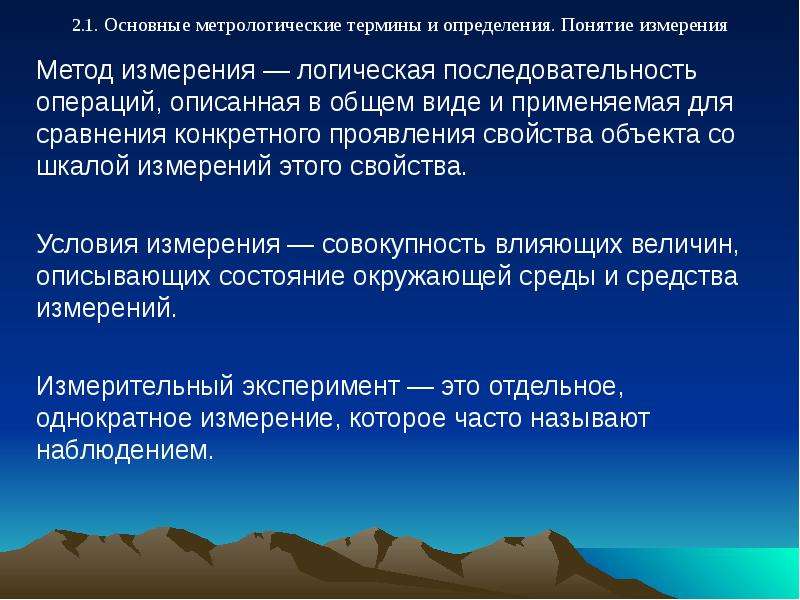

2.1. Основные метрологические термины и определения. Понятие измерения Метод измерения — логическая последовательность операций, описанная в общем виде и применяемая для сравнения конкретного проявления свойства объекта со шкалой измерений этого свойства. Условия измерения — совокупность влияющих величин, описывающих состояние окружающей среды и средства измерений. Измерительный эксперимент — это отдельное, однократное измерение, которое часто называют наблюдением.

Слайд 6

Описание слайда:

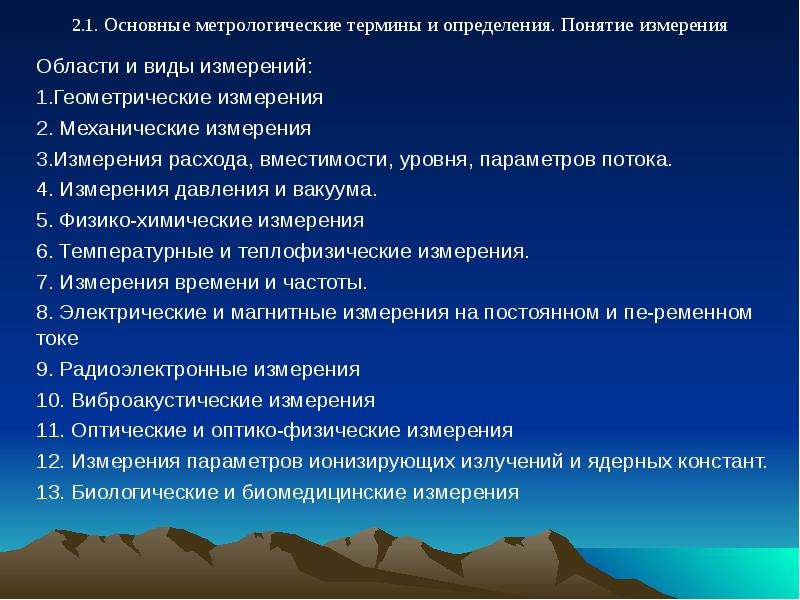

2.1. Основные метрологические термины и определения. Понятие измерения Области и виды измерений: Геометрические измерения Механические измерения Измерения расхода, вместимости, уровня, параметров потока. 4. Измерения давления и вакуума. 5. Физико-химические измерения 6. Температурные и теплофизические измерения. 7. Измерения времени и частоты. 8. Электрические и магнитные измерения на постоянном и пе-ременном токе 9. Радиоэлектронные измерения 10. Виброакустические измерения 11. Оптические и оптико-физические измерения 12. Измерения параметров ионизирующих излучений и ядерных констант. 13. Биологические и биомедицинские измерения

Слайд 7

Описание слайда:

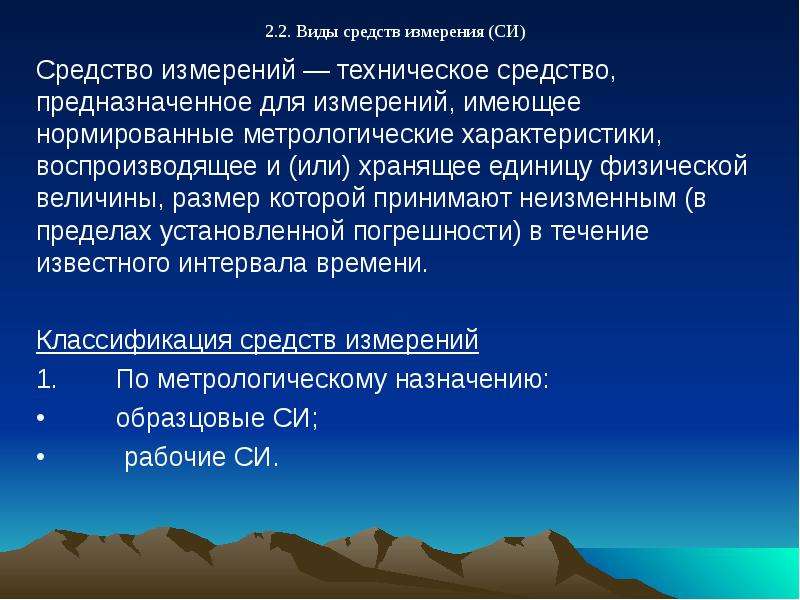

2.2. Виды средств измерения (СИ) Средство измерений — техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени. Классификация средств измерений 1. По метрологическому назначению: • образцовые СИ; • рабочие СИ.

Слайд 8

Описание слайда:

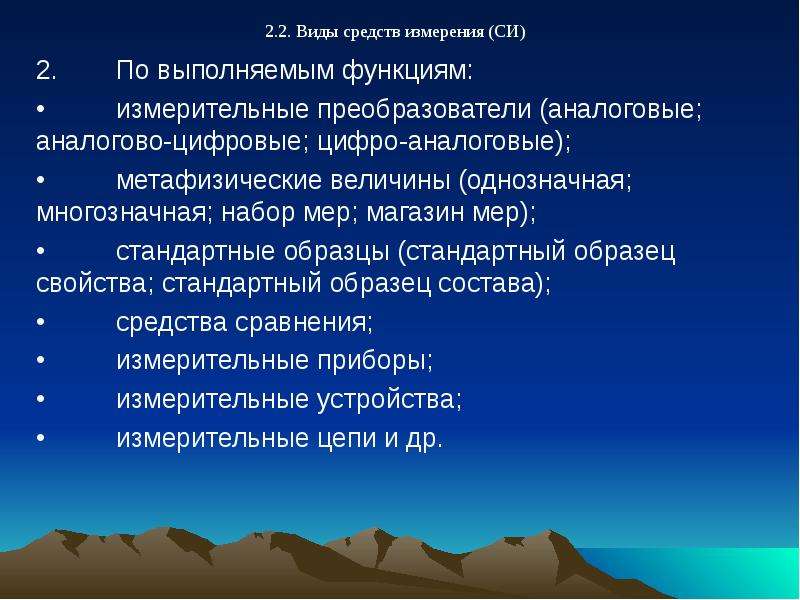

2.2. Виды средств измерения (СИ) 2. По выполняемым функциям: • измерительные преобразователи (аналоговые; аналогово-цифровые; цифро-аналоговые); • метафизические величины (однозначная; многозначная; набор мер; магазин мер); • стандартные образцы (стандартный образец свойства; стандартный образец состава); • средства сравнения; • измерительные приборы; • измерительные устройства; • измерительные цепи и др.

Слайд 9

Описание слайда:

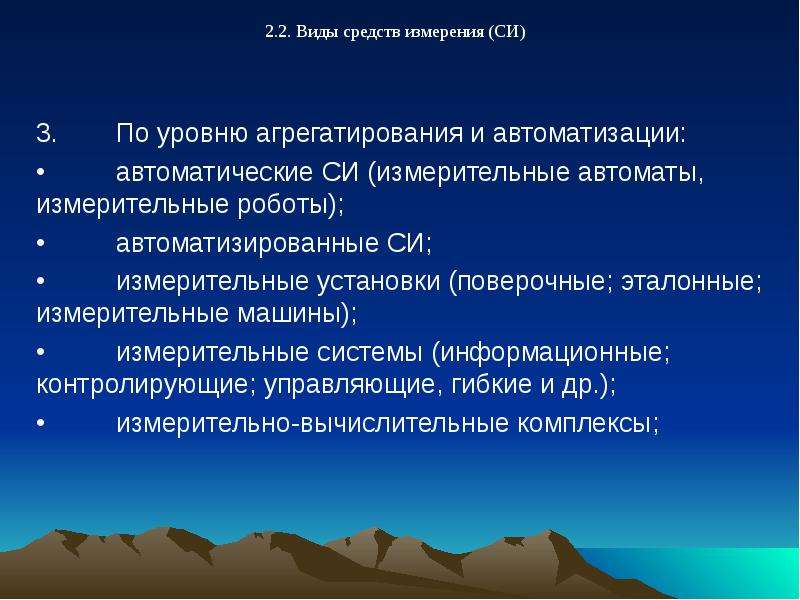

2.2. Виды средств измерения (СИ) 3. По уровню агрегатирования и автоматизации: • автоматические СИ (измерительные автоматы, измерительные роботы); • автоматизированные СИ; • измерительные установки (поверочные; эталонные; измерительные машины); • измерительные системы (информационные; контролирующие; управляющие, гибкие и др.); • измерительно-вычислительные комплексы;

Слайд 10

Описание слайда:

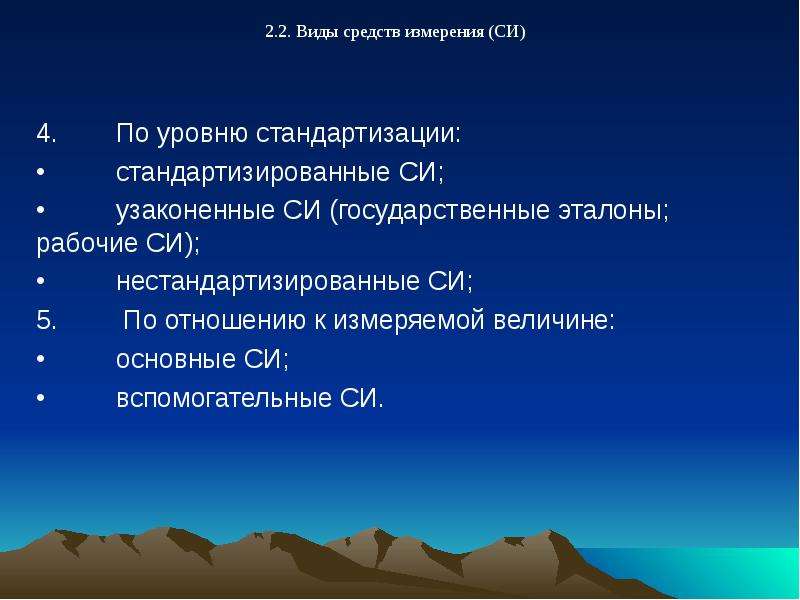

2.2. Виды средств измерения (СИ) 4. По уровню стандартизации: • стандартизированные СИ; • узаконенные СИ (государственные эталоны; рабочие СИ); • нестандартизированные СИ; 5. По отношению к измеряемой величине: • основные СИ; • вспомогательные СИ.

Слайд 11

Описание слайда:

2.3. Системы и единицы физических величин РМГ 29-99 ; VIM-93. Размер физической величины (размер величины) — количественная определенность физической величины, присущая конкретному материальному объекту, системе, явлению или процессу; Значение физической величины — выражение размера физической величины в виде некоторого числа принятых для нее единиц; Числовое значение физической величины — отвлеченное число, входящее в значение величины; Истинное значение физической величины — значение физиче-ской величины, которое идеальным образом характеризует в каче-ственном и количественном отношении соответствующую физическую величину.

Слайд 12

Описание слайда:

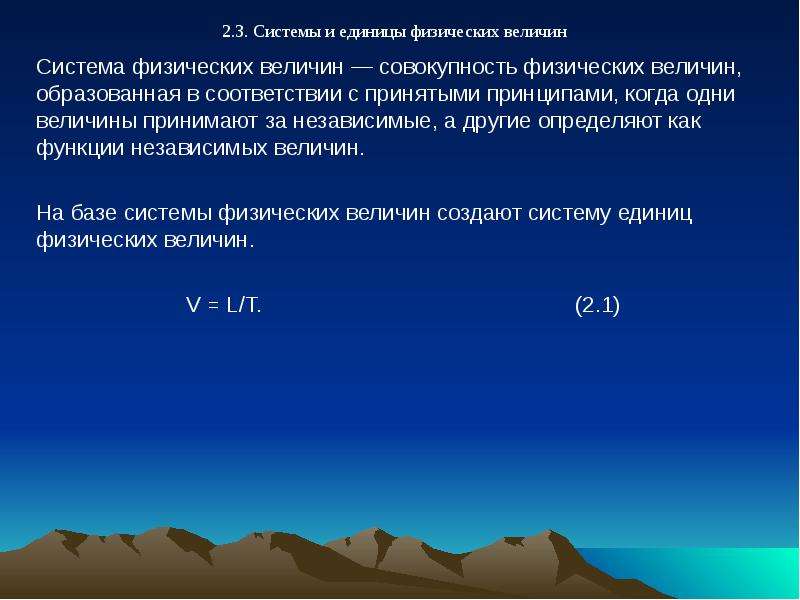

2.3. Системы и единицы физических величин Система физических величин — совокупность физических величин, образованная в соответствии с принятыми принципами, когда одни величины принимают за независимые, а другие определяют как функции независимых величин. На базе системы физических величин создают систему единиц физических величин. V = L/T. (2.1)

Слайд 13

Описание слайда:

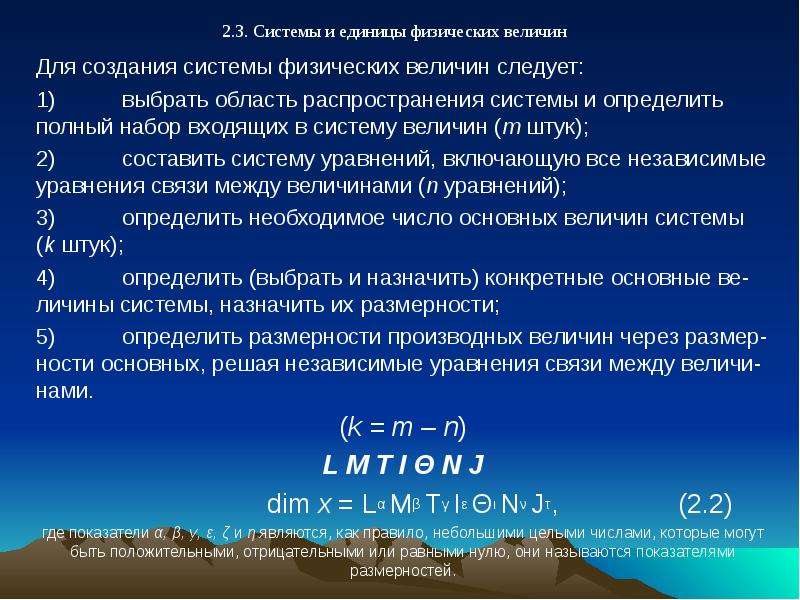

2.3. Системы и единицы физических величин Для создания системы физических величин следует: 1) выбрать область распространения системы и определить полный набор входящих в систему величин (m штук); 2) составить систему уравнений, включающую все независимые уравнения связи между величинами (n уравнений); 3) определить необходимое число основных величин системы (k штук); 4) определить (выбрать и назначить) конкретные основные ве-личины системы, назначить их размерности; 5) определить размерности производных величин через размер-ности основных, решая независимые уравнения связи между величи-нами. (k = m – n) L M T I Θ N J dim х = Lα Mβ Tγ Iε Θι Nν Jτ, (2.2) где показатели α, β, γ, ε, ζ и η являются, как правило, небольшими целыми числами, которые могут быть положительными, отрицательными или равными нулю, они называются показателями размерностей.

Слайд 14

Описание слайда:

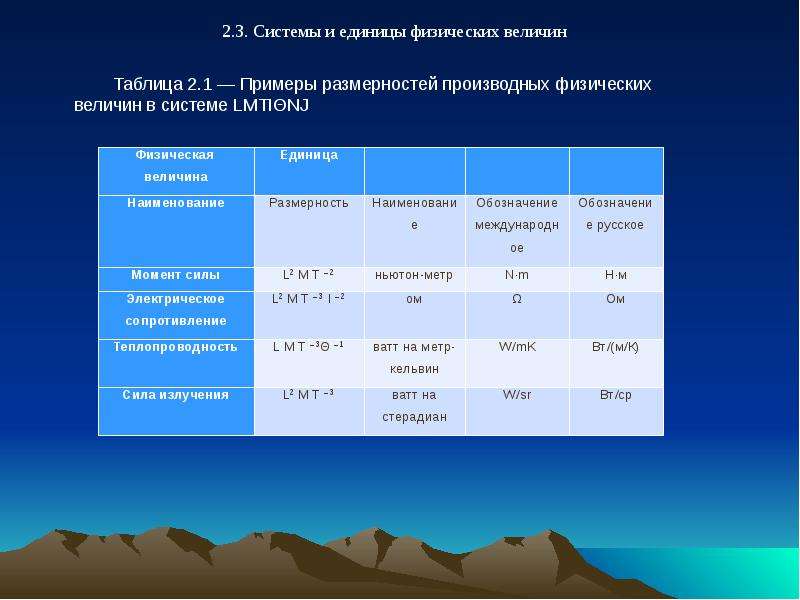

2.3. Системы и единицы физических величин Выражение в форме произведения символов размерностей, некоторые из которых возведены в степень, называют также формулой размерности. Система единиц физических величин (система единиц) — совокупность основных и производных единиц физических величин, образованная в соответствии с принципами для заданной системы физических величин. Схема построения системы единиц физических величин Система единиц физических величин (физические формулы дольные и кратные множители, правила их применения); Основные единицы (k = m – n) штук; Производные единицы; Система физических величин; Основные физические величины (k = m – n) штук; Производные физические величины размерности [L, M, T, I, J, N,...] формула размерности [V] = k ·( LαMβTγIδΘεNζJη ); Физические величины (m штук); Уравнения связи между величинами (n уравнений).

Слайд 15

Описание слайда:

2.3. Системы и единицы физических величин

Слайд 16

Описание слайда:

2.3. Системы и единицы физических величин Размерная физическая величина — физическая величина, в размерности которой хотя бы одна из основных физических величин возведена в степень, не равную нулю (сила F в системе LMTIΘNJ является размерной величиной: dim F=LMT-2). Безразмерная физическая величина — физическая величина, в размерность которой основные физические величины входят в степени, равной нулю.

Слайд 17

Описание слайда:

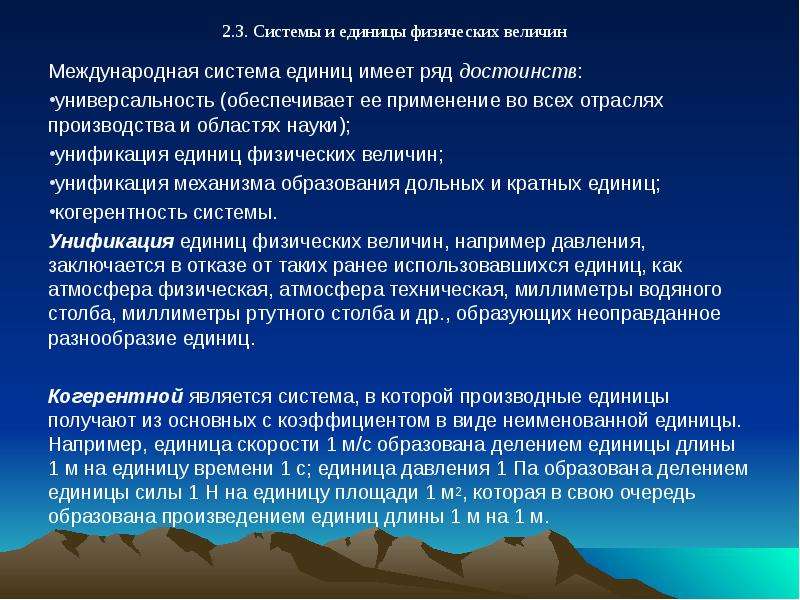

2.3. Системы и единицы физических величин Международная система единиц имеет ряд достоинств: универсальность (обеспечивает ее применение во всех отраслях производства и областях науки); унификация единиц физических величин; унификация механизма образования дольных и кратных единиц; когерентность системы. Унификация единиц физических величин, например давления, заключается в отказе от таких ранее использовавшихся единиц, как атмосфера физическая, атмосфера техническая, миллиметры водяного столба, миллиметры ртутного столба и др., образующих неоправданное разнообразие единиц. Когерентной является система, в которой производные единицы получают из основных с коэффициентом в виде неименованной единицы. Например, единица скорости 1 м/с образована делением единицы длины 1 м на единицу времени 1 с; единица давления 1 Па образована делением единицы силы 1 Н на единицу площади 1 м2, которая в свою очередь образована произведением единиц длины 1 м на 1 м.

Слайд 18

Описание слайда:

2.3. Системы и единицы физических величин

Слайд 19

Описание слайда:

2.4. Метрологические характеристики средств измерений. Градуировка и поверка средств измерений Метрологические характеристики средств измерений — это характеристики свойств, оказывающие влияние на результаты и погрешности измерений. ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений» Все метрологические свойства (характеристики) можно разделить на две группы: свойства, определяющие область применения СИ; свойства, определяющие качество измерения. Диапазон измерений — область значений величины, в пределах которых нормированы допускаемые пределы погрешности.

Слайд 20

Описание слайда:

2.4. Метрологические характеристики средств измерений. Градуировка и поверка средств измерений Порог чувствительности — наименьшее изменение измеряемой величины, которое вызывает заметное изменение выходного сигнала. Класс точности СИ — обобщенная характеристика, выражаемая пределами допускаемых погрешностей, а также другими характеристиками, влияющими на точность. Градуировкой называется процесс нанесения отметок на шкалы средств измерений, а также определение значений измеряемой величины, соответствующих уже нанесенным отметкам для составления градуировочных кривых или таблиц.

Слайд 21

Описание слайда:

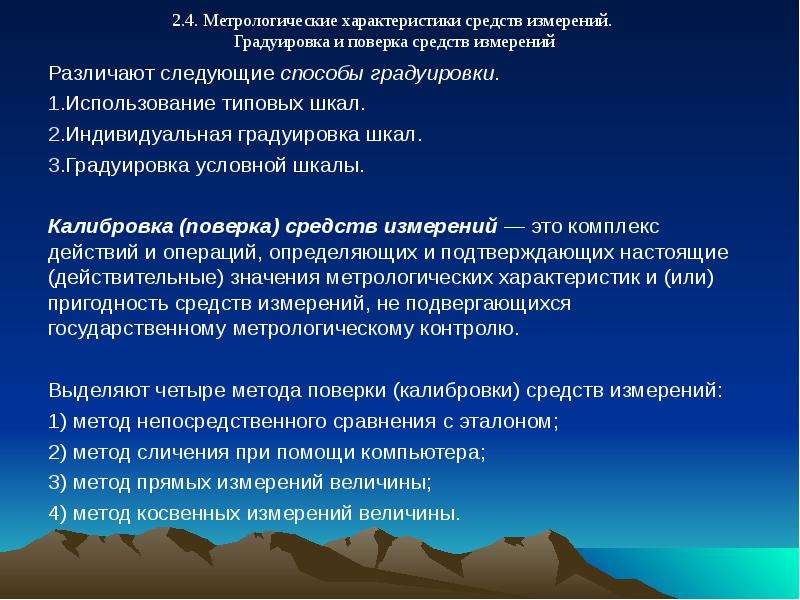

2.4. Метрологические характеристики средств измерений. Градуировка и поверка средств измерений Различают следующие способы градуировки. Использование типовых шкал. Индивидуальная градуировка шкал. Градуировка условной шкалы. Калибровка (поверка) средств измерений — это комплекс действий и операций, определяющих и подтверждающих настоящие (действительные) значения метрологических характеристик и (или) пригодность средств измерений, не подвергающихся государственному метрологическому контролю. Выделяют четыре метода поверки (калибровки) средств измерений: 1) метод непосредственного сравнения с эталоном; 2) метод сличения при помощи компьютера; 3) метод прямых измерений величины; 4) метод косвенных измерений величины.

Слайд 22

Описание слайда:

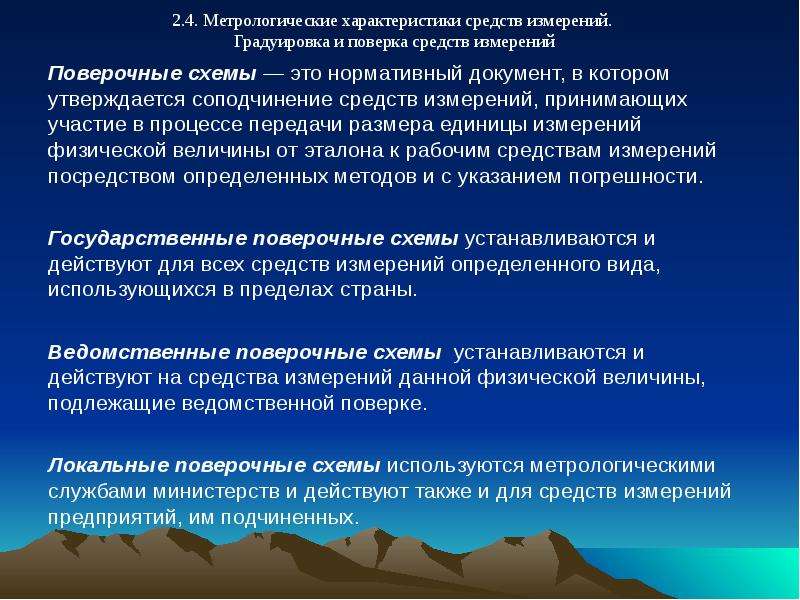

2.4. Метрологические характеристики средств измерений. Градуировка и поверка средств измерений Поверочные схемы — это нормативный документ, в котором утверждается соподчинение средств измерений, принимающих участие в процессе передачи размера единицы измерений физической величины от эталона к рабочим средствам измерений посредством определенных методов и с указанием погрешности. Государственные поверочные схемы устанавливаются и действуют для всех средств измерений определенного вида, использующихся в пределах страны. Ведомственные поверочные схемы устанавливаются и действуют на средства измерений данной физической величины, подлежащие ведомственной поверке. Локальные поверочные схемы используются метрологическими службами министерств и действуют также и для средств измерений предприятий, им подчиненных.

Слайд 23

Описание слайда:

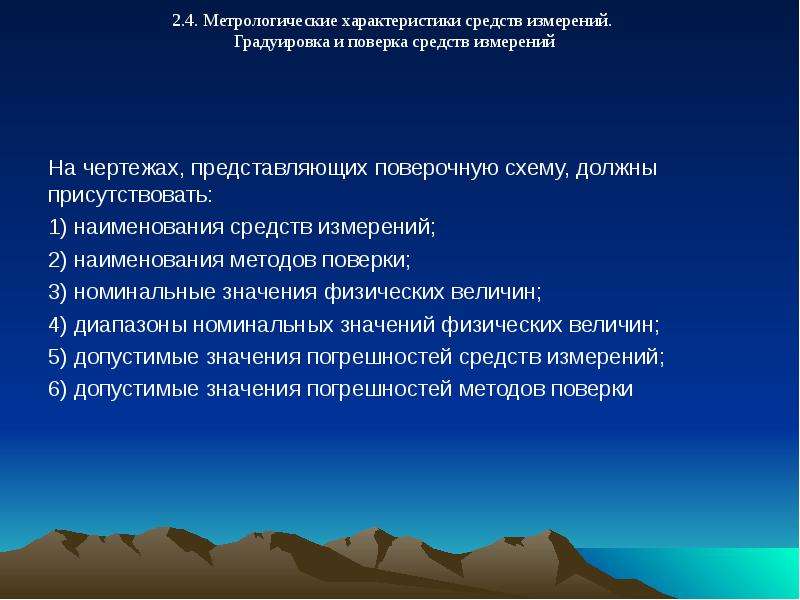

2.4. Метрологические характеристики средств измерений. Градуировка и поверка средств измерений На чертежах, представляющих поверочную схему, должны присутствовать: 1) наименования средств измерений; 2) наименования методов поверки; 3) номинальные значения физических величин; 4) диапазоны номинальных значений физических величин; 5) допустимые значения погрешностей средств измерений; 6) допустимые значения погрешностей методов поверки
