Слайд 1

Описание слайда:

ВОЕННО–МЕДИЦИНСКАЯ АКАДЕМИЯ имени С.М. Кирова Кафедра биологической и медицинской физики ЛЕКЦИЯ № 3 по дисциплине «Физика, математика» на тему: «Механические свойства сред» для курсантов и студентов I курса ФПВ, ФПиУГВ, спецфакультета

Слайд 2

Описание слайда:

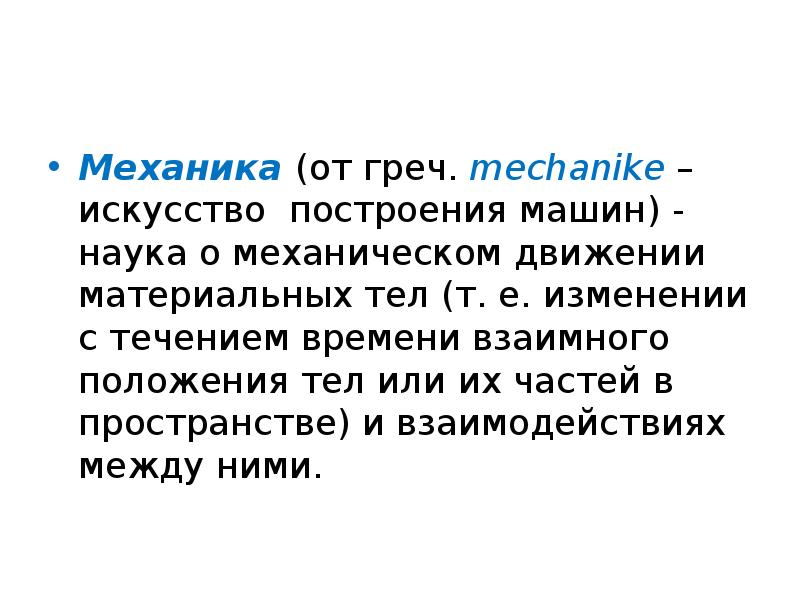

Механика (от греч. mechanike – искусство построения машин) - наука о механическом движении материальных тел (т. е. изменении с течением времени взаимного положения тел или их частей в пространстве) и взаимодействиях между ними.

Слайд 3

Описание слайда:

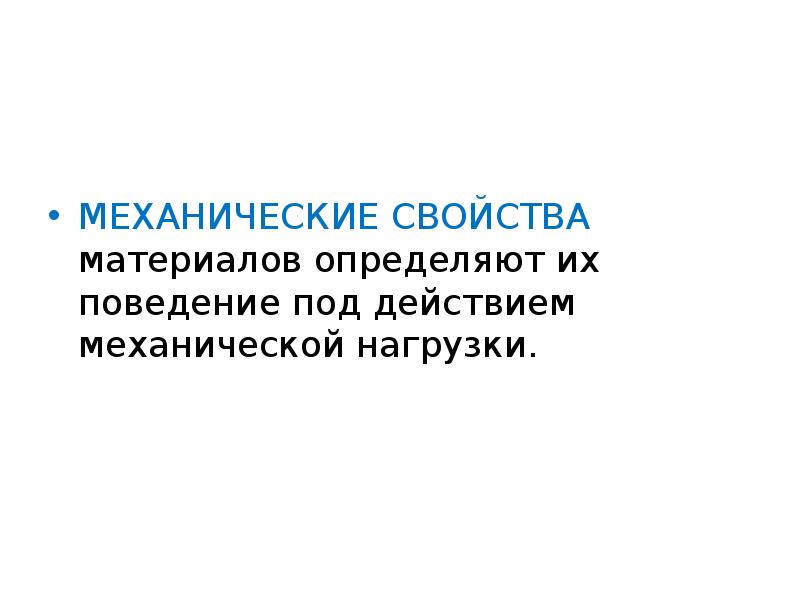

МЕХАНИЧЕСКИЕ СВОЙСТВА материалов определяют их поведение под действием механической нагрузки.

Слайд 4

Описание слайда:

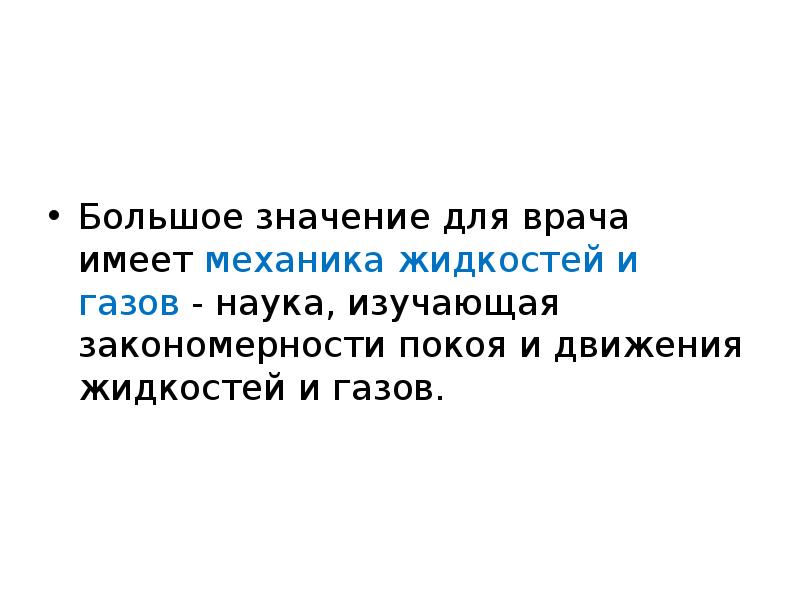

Большое значение для врача имеет механика жидкостей и газов - наука, изучающая закономерности покоя и движения жидкостей и газов.

Слайд 5

Описание слайда:

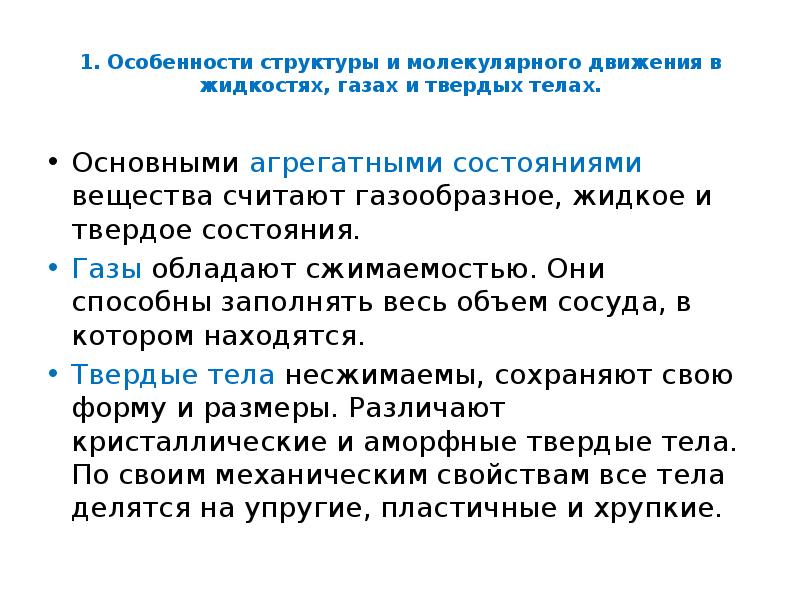

1. Особенности структуры и молекулярного движения в жидкостях, газах и твердых телах. Основными агрегатными состояниями вещества считают газообразное, жидкое и твердое состояния. Газы обладают сжимаемостью. Они способны заполнять весь объем сосуда, в котором находятся. Твердые тела несжимаемы, сохраняют свою форму и размеры. Различают кристаллические и аморфные твердые тела. По своим механическим свойствам все тела делятся на упругие, пластичные и хрупкие.

Слайд 6

Описание слайда:

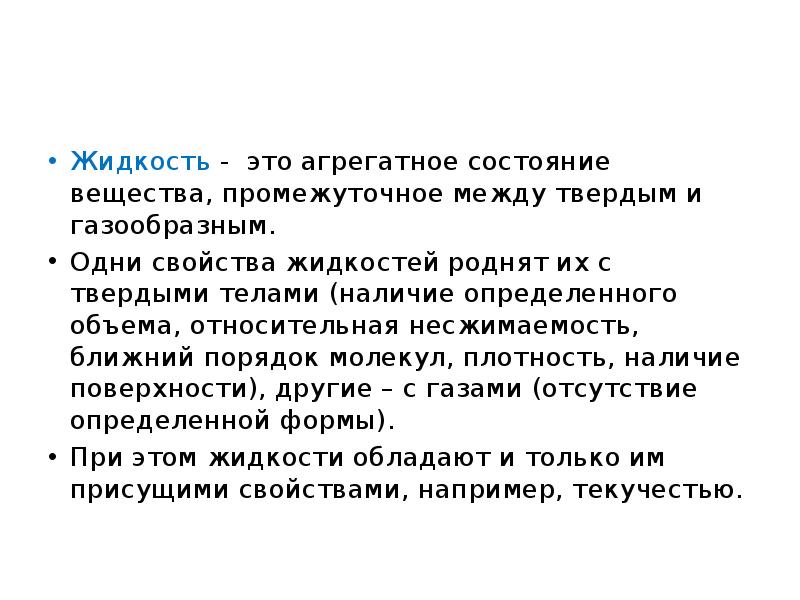

Жидкость - это агрегатное состояние вещества, промежуточное между твердым и газообразным. Одни свойства жидкостей роднят их с твердыми телами (наличие определенного объема, относительная несжимаемость, ближний порядок молекул, плотность, наличие поверхности), другие – с газами (отсутствие определенной формы). При этом жидкости обладают и только им присущими свойствами, например, текучестью.

Слайд 7

Описание слайда:

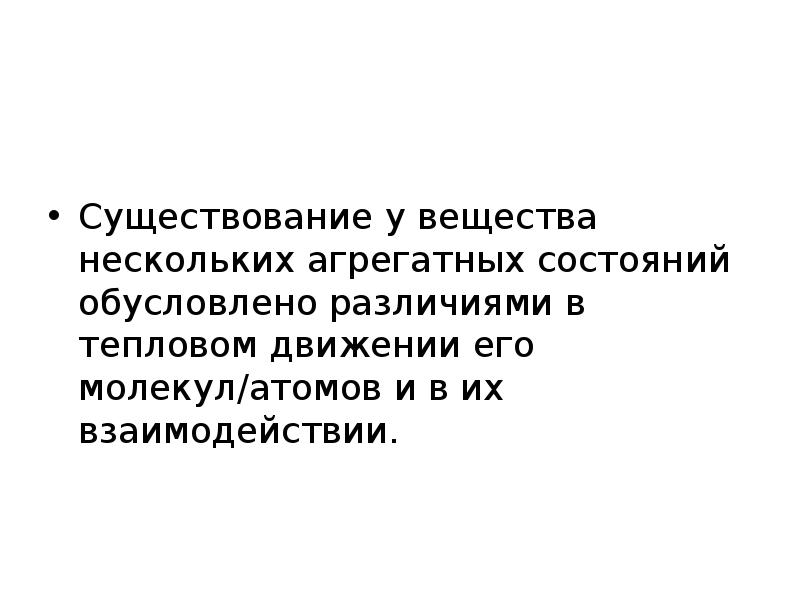

Существование у вещества нескольких агрегатных состояний обусловлено различиями в тепловом движении его молекул/атомов и в их взаимодействии.

Слайд 8

Описание слайда:

Основные положения молекулярно-кинетической теории (МКТ): Все тела состоят из мельчайших частиц – молекул, атомов или ионов. Эти частицы находятся в состоянии постоянного хаотического теплового движения. Между молекулами действуют силы притяжения и силы отталкивания, имеющие электрическую природу.

Слайд 9

Описание слайда:

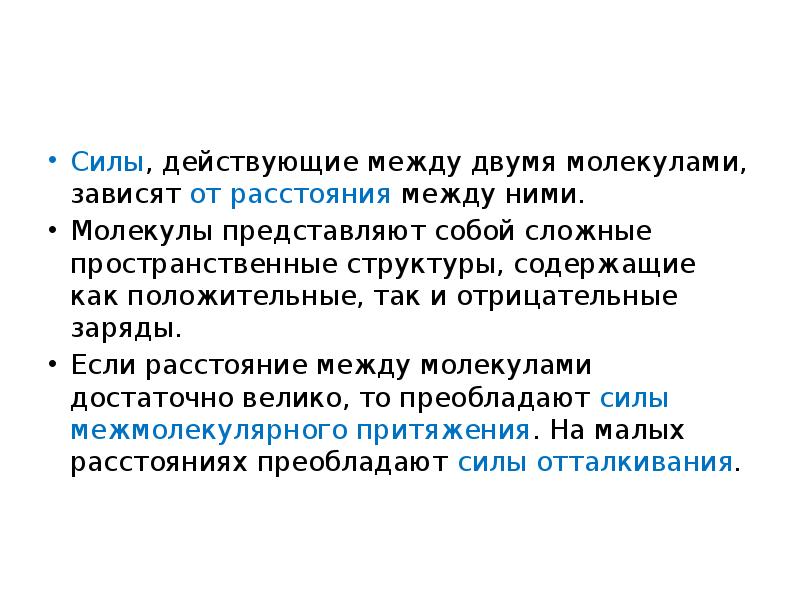

Силы, действующие между двумя молекулами, зависят от расстояния между ними. Молекулы представляют собой сложные пространственные структуры, содержащие как положительные, так и отрицательные заряды. Если расстояние между молекулами достаточно велико, то преобладают силы межмолекулярного притяжения. На малых расстояниях преобладают силы отталкивания.

Слайд 10

Описание слайда:

Зависимости результирующей силы F и потенциальной энергии Ep взаимодействия между молекулами от расстояния между их центрами качественно изображены на рисунке.

Слайд 11

Описание слайда:

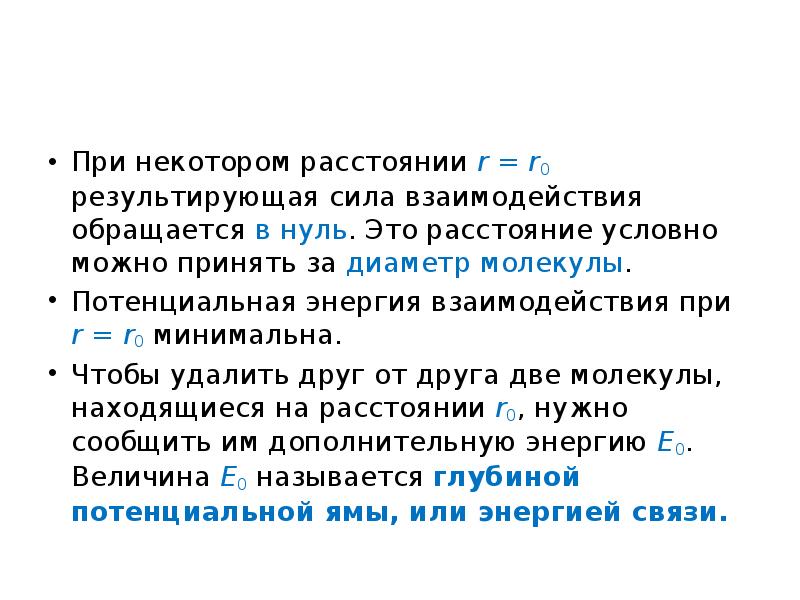

При некотором расстоянии r = r0 результирующая сила взаимодействия обращается в нуль. Это расстояние условно можно принять за диаметр молекулы. Потенциальная энергия взаимодействия при r = r0 минимальна. Чтобы удалить друг от друга две молекулы, находящиеся на расстоянии r0, нужно сообщить им дополнительную энергию E0. Величина E0 называется глубиной потенциальной ямы, или энергией связи.

Слайд 12

Описание слайда:

Беспорядочное хаотическое движение молекул называется тепловым движением. Кинетическая энергия теплового движения растет с возрастанием температуры.

Слайд 13

Описание слайда:

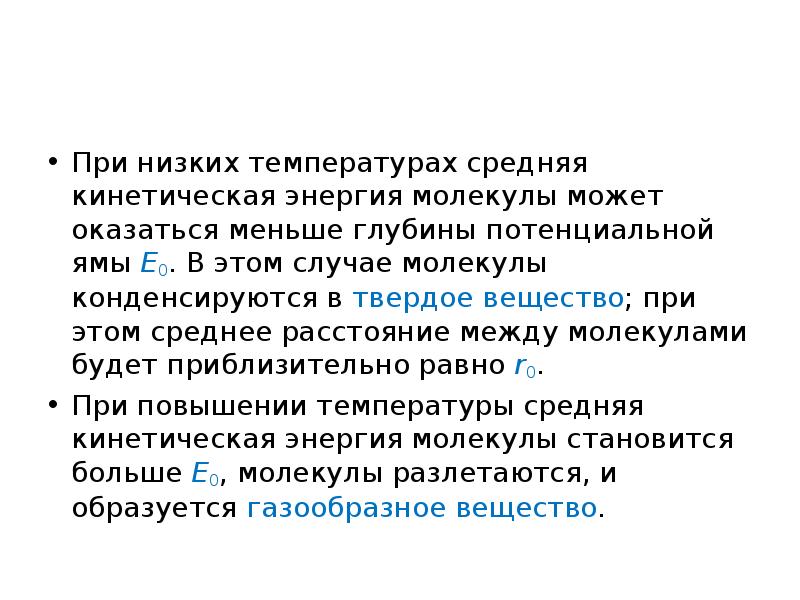

При низких температурах средняя кинетическая энергия молекулы может оказаться меньше глубины потенциальной ямы E0. В этом случае молекулы конденсируются в твердое вещество; при этом среднее расстояние между молекулами будет приблизительно равно r0. При повышении температуры средняя кинетическая энергия молекулы становится больше E0, молекулы разлетаются, и образуется газообразное вещество.

Слайд 14

Описание слайда:

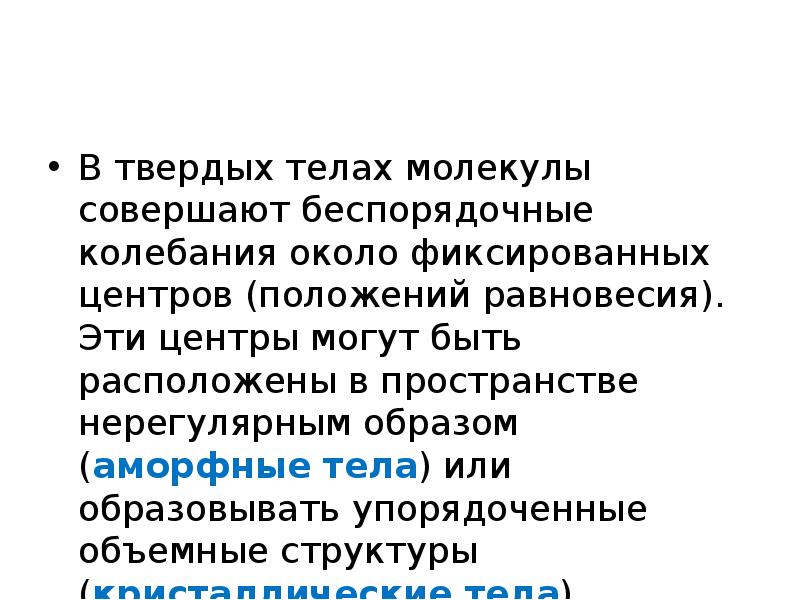

В твердых телах молекулы совершают беспорядочные колебания около фиксированных центров (положений равновесия). Эти центры могут быть расположены в пространстве нерегулярным образом (аморфные тела) или образовывать упорядоченные объемные структуры (кристаллические тела).

Слайд 15

Описание слайда:

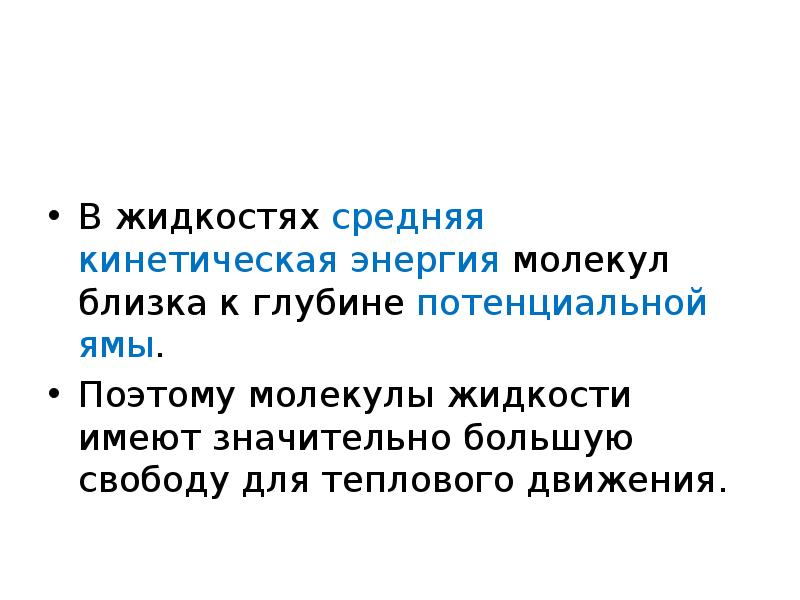

В жидкостях средняя кинетическая энергия молекул близка к глубине потенциальной ямы. Поэтому молекулы жидкости имеют значительно большую свободу для теплового движения.

Слайд 16

Описание слайда:

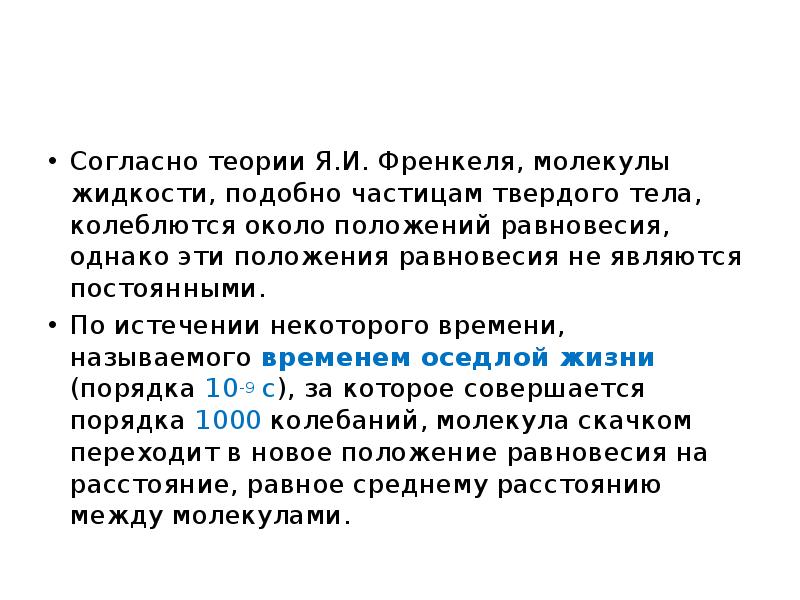

Согласно теории Я.И. Френкеля, молекулы жидкости, подобно частицам твердого тела, колеблются около положений равновесия, однако эти положения равновесия не являются постоянными. По истечении некоторого времени, называемого временем оседлой жизни (порядка 10-9 с), за которое совершается порядка 1000 колебаний, молекула скачком переходит в новое положение равновесия на расстояние, равное среднему расстоянию между молекулами.

Слайд 17

Описание слайда:

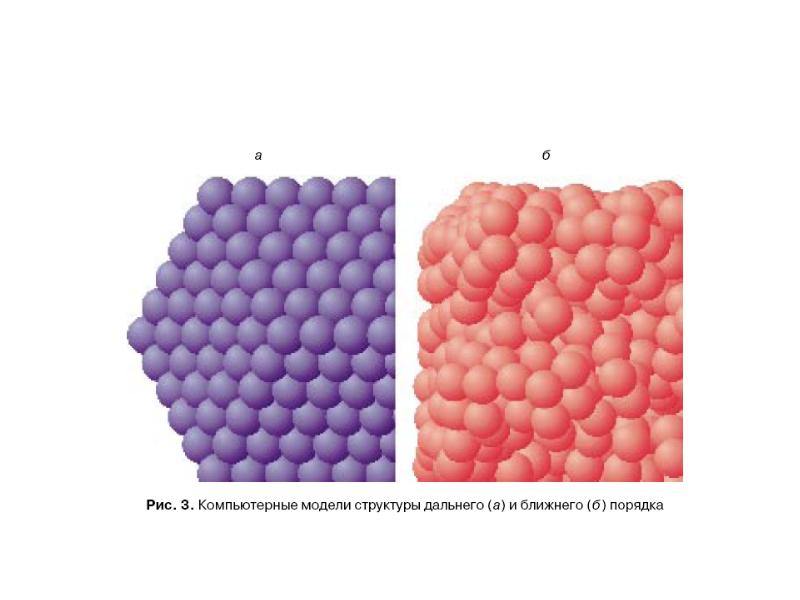

Таким образом, молекулы жидкости не привязаны к определенным центрам и могут перемещаться по всему объему жидкости. Этим объясняется текучесть жидкостей. Близко расположенные молекулы жидкости также могут образовывать упорядоченные структуры, содержащие несколько молекул. Это явление называется ближним порядком в отличие от дальнего порядка, характерного для кристаллических тел.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

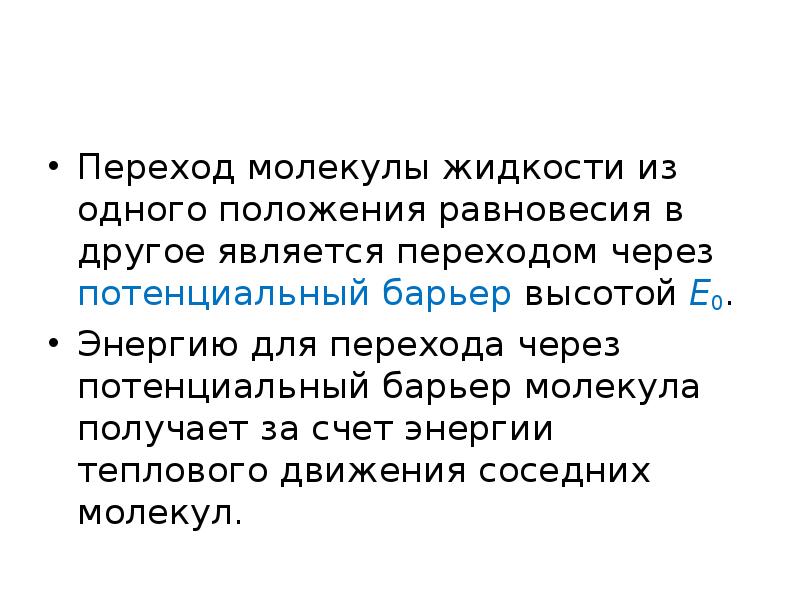

Переход молекулы жидкости из одного положения равновесия в другое является переходом через потенциальный барьер высотой Е0. Энергию для перехода через потенциальный барьер молекула получает за счет энергии теплового движения соседних молекул.

Слайд 20

Описание слайда:

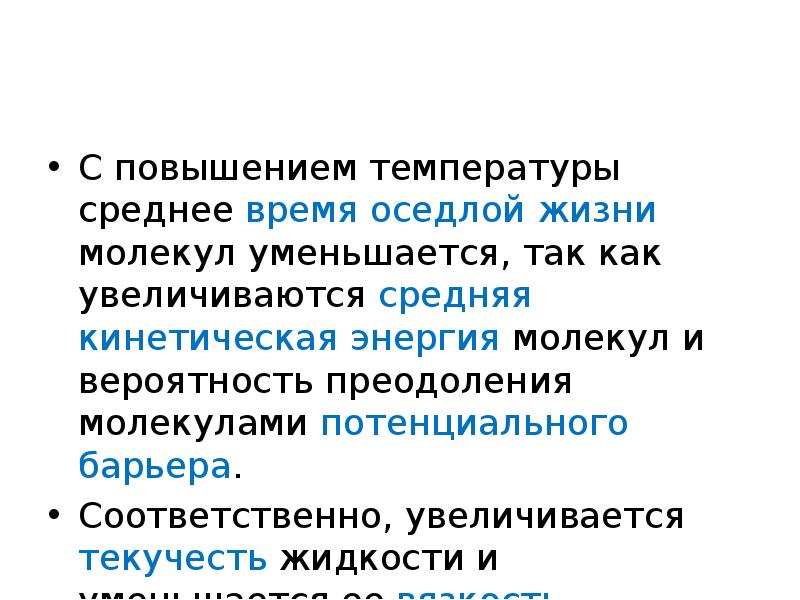

С повышением температуры среднее время оседлой жизни молекул уменьшается, так как увеличиваются средняя кинетическая энергия молекул и вероятность преодоления молекулами потенциального барьера. Соответственно, увеличивается текучесть жидкости и уменьшается ее вязкость.

Слайд 21

Описание слайда:

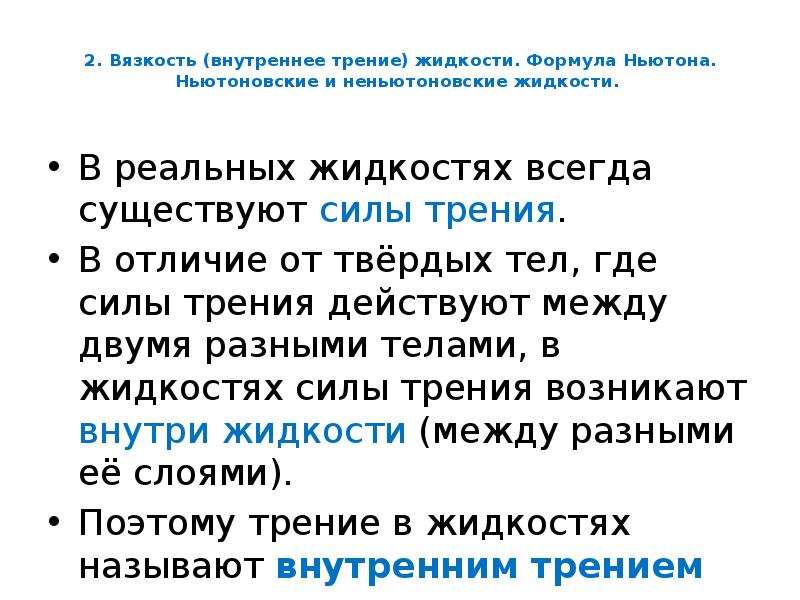

2. Вязкость (внутреннее трение) жидкости. Формула Ньютона. Ньютоновские и неньютоновские жидкости. В реальных жидкостях всегда существуют силы трения. В отличие от твёрдых тел, где силы трения действуют между двумя разными телами, в жидкостях силы трения возникают внутри жидкости (между разными её слоями). Поэтому трение в жидкостях называют внутренним трением или вязкостью.

Слайд 22

Описание слайда:

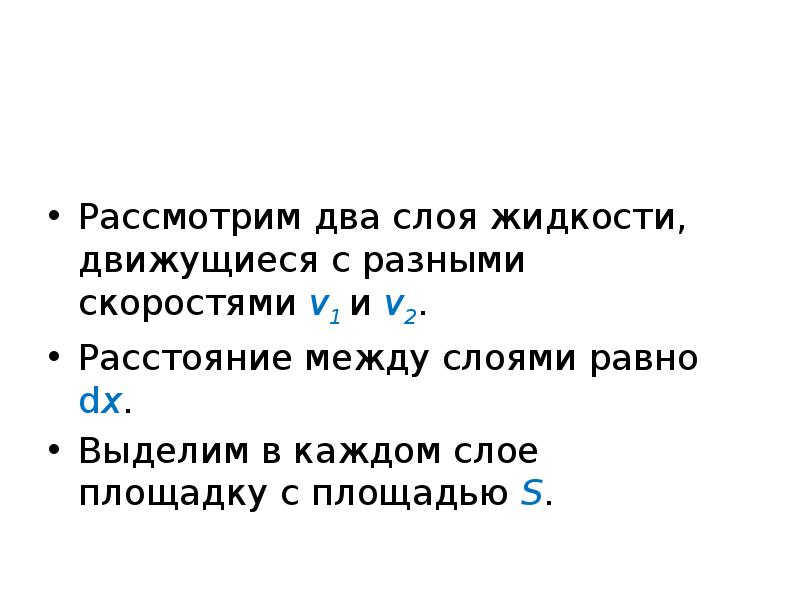

Рассмотрим два слоя жидкости, движущиеся с разными скоростями v1 и v2. Расстояние между слоями равно dх. Выделим в каждом слое площадку с площадью S.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

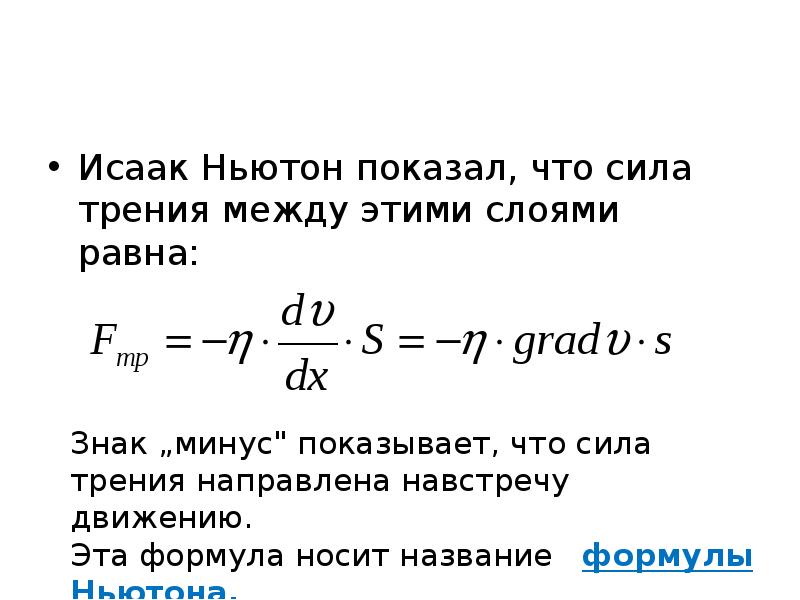

Исаак Ньютон показал, что сила трения между этими слоями равна:

Слайд 25

Описание слайда:

Коэффициент η («эта») называется коэффициентом вязкости или динамической вязкостью (реже говорят «коэффициент внутреннего трения»). Размерность коэффициента вязкости - Па.с (паскаль-секунда). В старой литературе можно встретить внесистемную единицу „пуаз" (П). 1 Па.с = 10 П

Слайд 26

Описание слайда:

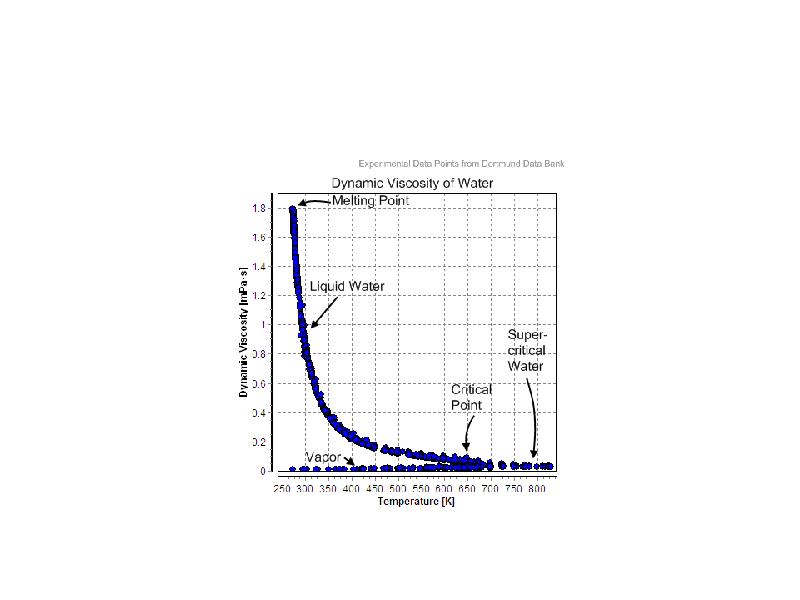

Коэффициент вязкости зависит, прежде всего, от природы жидкости (например, у воды вязкость относительно мала, у масла много больше). Кроме того, он сильно зависит от температуры. С ростом температуры вязкость сильно уменьшается по экспоненциальному закону.

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

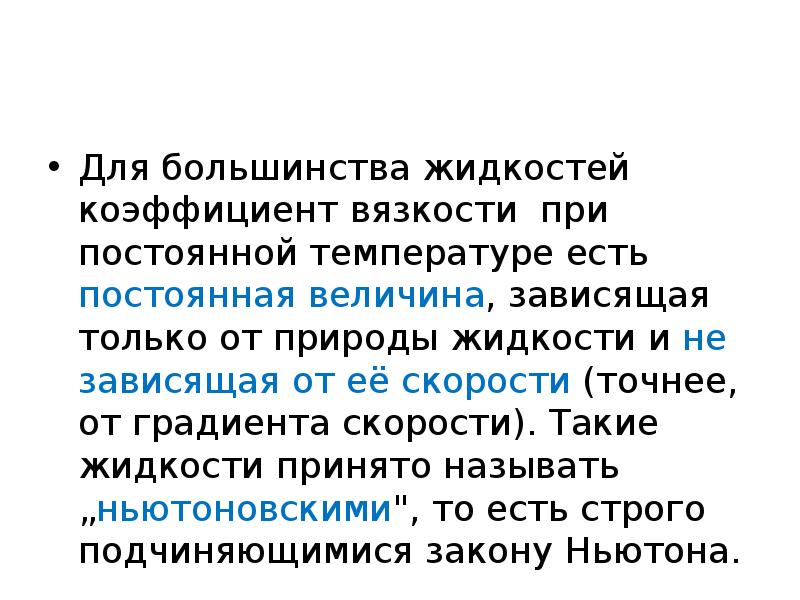

Для большинства жидкостей коэффициент вязкости при постоянной температуре есть постоянная величина, зависящая только от природы жидкости и не зависящая от её скорости (точнее, от градиента скорости). Такие жидкости принято называть „ньютоновскими", то есть строго подчиняющимися закону Ньютона.

Слайд 30

Описание слайда:

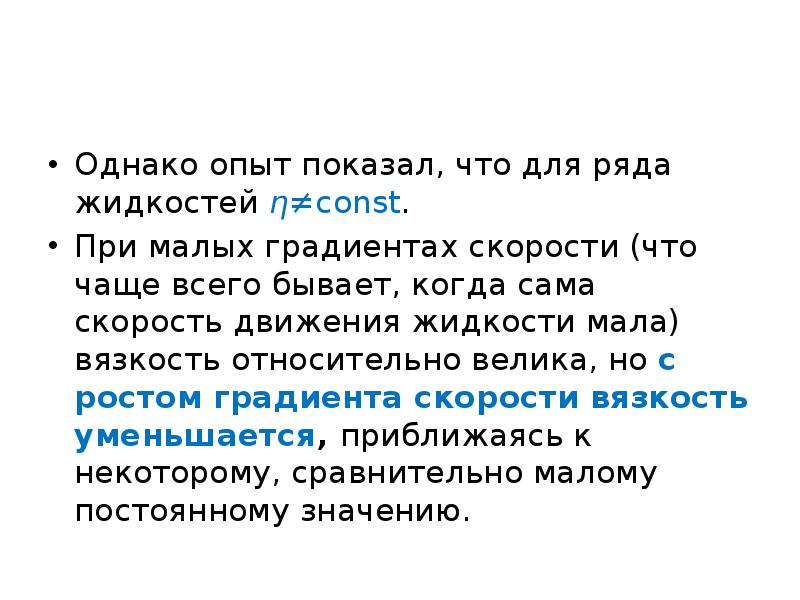

Однако опыт показал, что для ряда жидкостей η≠const. При малых градиентах скорости (что чаще всего бывает, когда сама скорость движения жидкости мала) вязкость относительно велика, но с ростом градиента скорости вязкость уменьшается, приближаясь к некоторому, сравнительно малому постоянному значению.

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

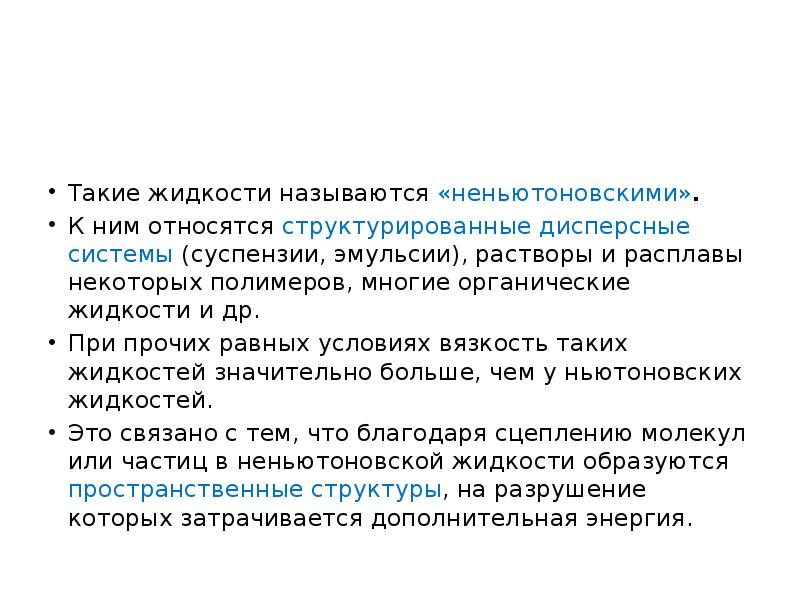

Такие жидкости называются «неньютоновскими». К ним относятся структурированные дисперсные системы (суспензии, эмульсии), растворы и расплавы некоторых полимеров, многие органические жидкости и др. При прочих равных условиях вязкость таких жидкостей значительно больше, чем у ньютоновских жидкостей. Это связано с тем, что благодаря сцеплению молекул или частиц в неньютоновской жидкости образуются пространственные структуры, на разрушение которых затрачивается дополнительная энергия.

Слайд 33

Описание слайда:

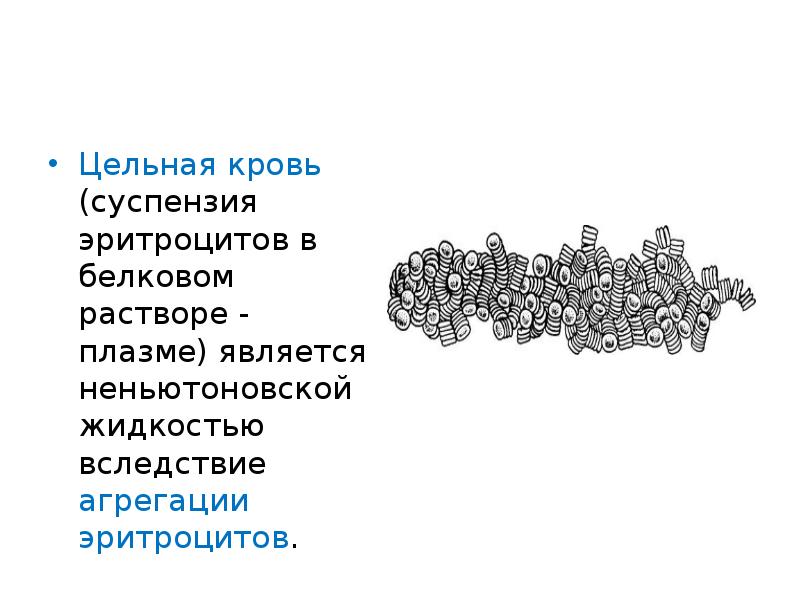

Цельная кровь (суспензия эритроцитов в белковом растворе - плазме) является неньютоновской жидкостью вследствие агрегации эритроцитов.

Слайд 34

Описание слайда:

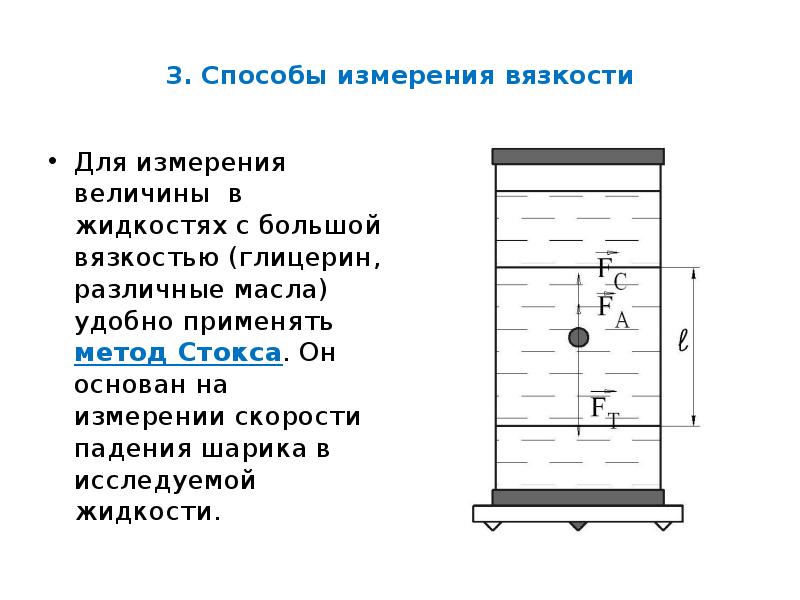

3. Способы измерения вязкости Для измерения величины в жидкостях с большой вязкостью (глицерин, различные масла) удобно применять метод Стокса. Он основан на измерении скорости падения шарика в исследуемой жидкости.

Слайд 35

Описание слайда:

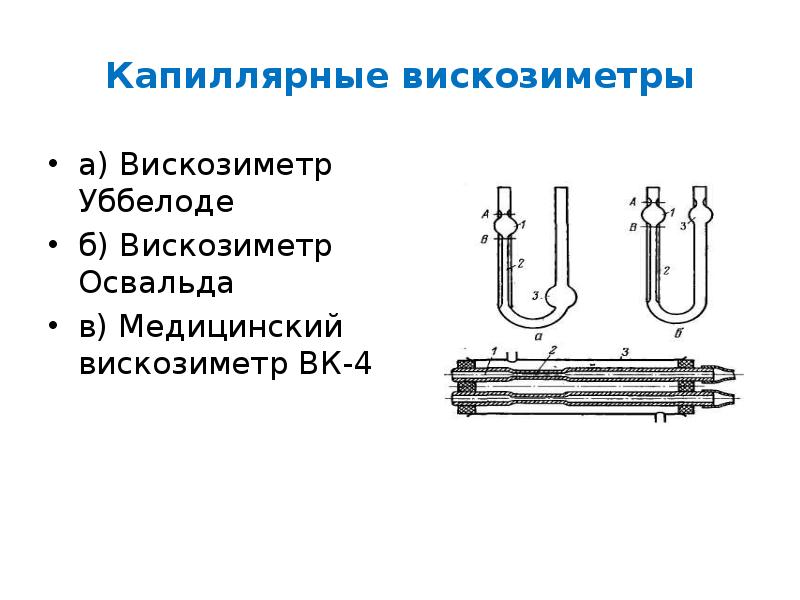

Капиллярные вискозиметры а) Вискозиметр Уббелоде б) Вискозиметр Освальда в) Медицинский вискозиметр ВК-4

Слайд 36

Описание слайда:

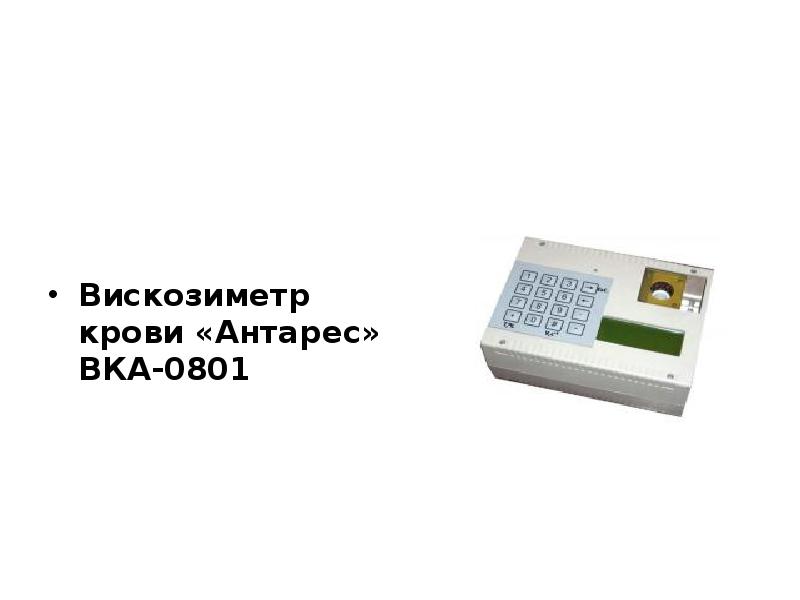

Вискозиметр крови «Антарес» ВКА-0801

Слайд 37

Описание слайда:

4. Механические свойства твердых тел Силы притяжения и отталкивания обуславливают механическую прочность твердых тел. т. е. их способность противодействовать изменению формы и объема. Растяжению тел препятствуют силы межатомного притяжения, а сжатию - силы отталкивания.

Слайд 38

Описание слайда:

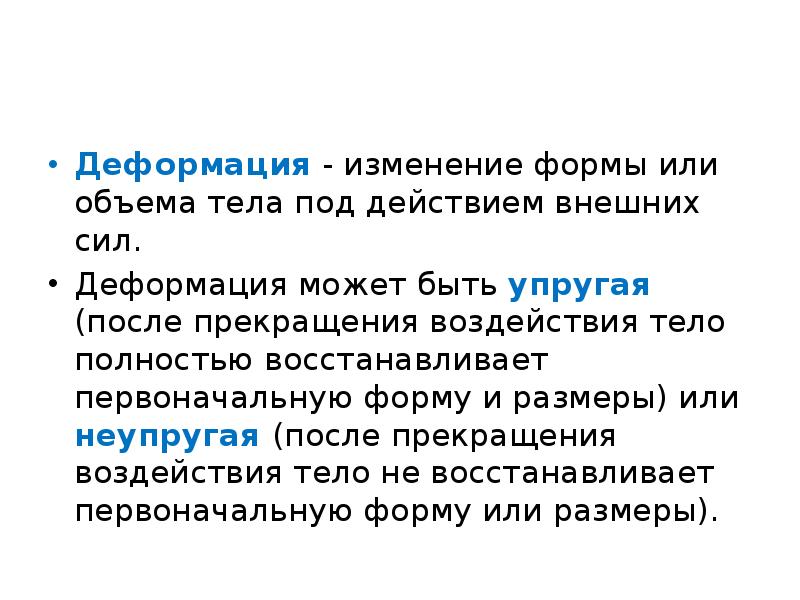

Деформация - изменение формы или объема тела под действием внешних сил. Деформация может быть упругая (после прекращения воздействия тело полностью восстанавливает первоначальную форму и размеры) или неупругая (после прекращения воздействия тело не восстанавливает первоначальную форму или размеры).

Слайд 39

Описание слайда:

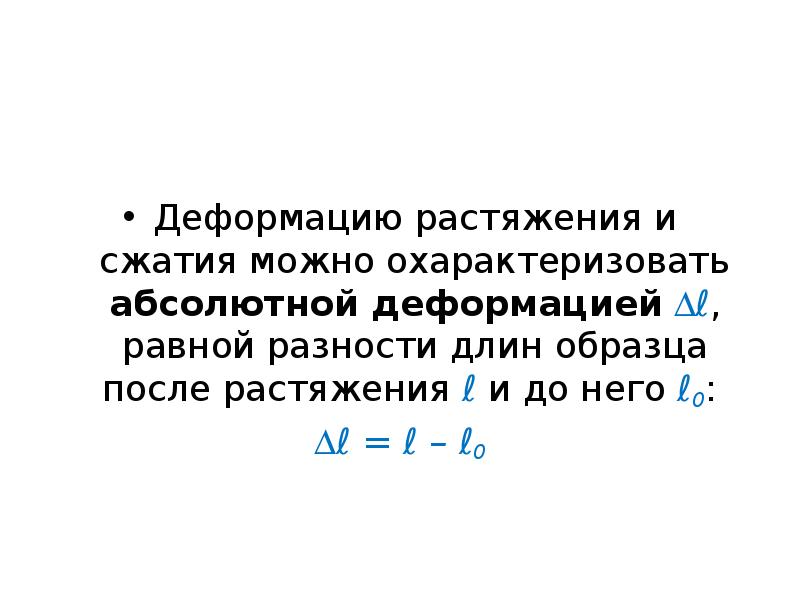

Деформацию растяжения и сжатия можно охарактеризовать абсолютной деформацией ℓ, равной разности длин образца после растяжения ℓ и до него ℓ0: ℓ = ℓ – ℓ0

Слайд 40

Описание слайда:

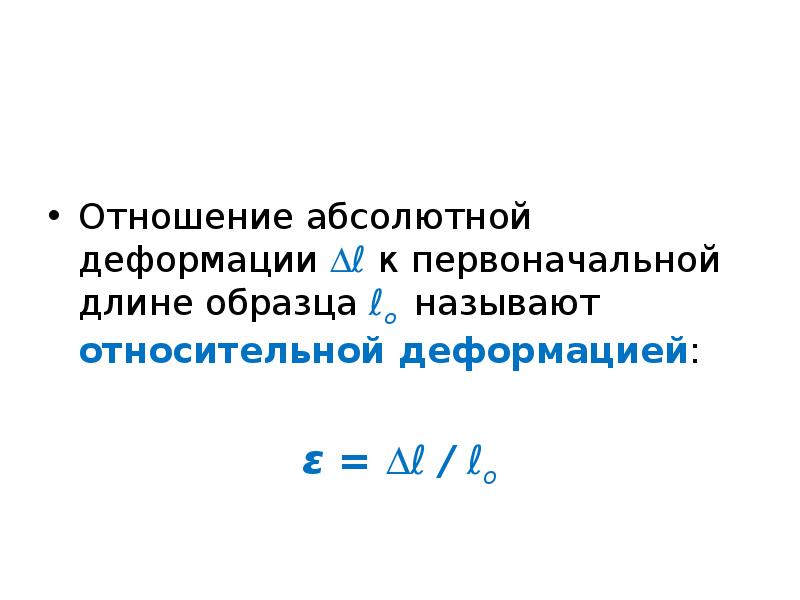

Отношение абсолютной деформации ℓ к первоначальной длине образца ℓo называют относительной деформацией: ε = ℓ / ℓo

Слайд 41

Описание слайда:

Если деформация упругая, а относительная деформация невелика, то выполняется экспериментально установленный закон Гука: Сила упругости прямо пропорциональна абсолютной деформации. Fупр. = -k ℓ

Слайд 42

Описание слайда:

k - коэффициент жесткости (упругости). Зависит от материала, формы и размеров тела. Единица коэффициента упругости в СИ: 1 Н/м .

Слайд 43

Описание слайда:

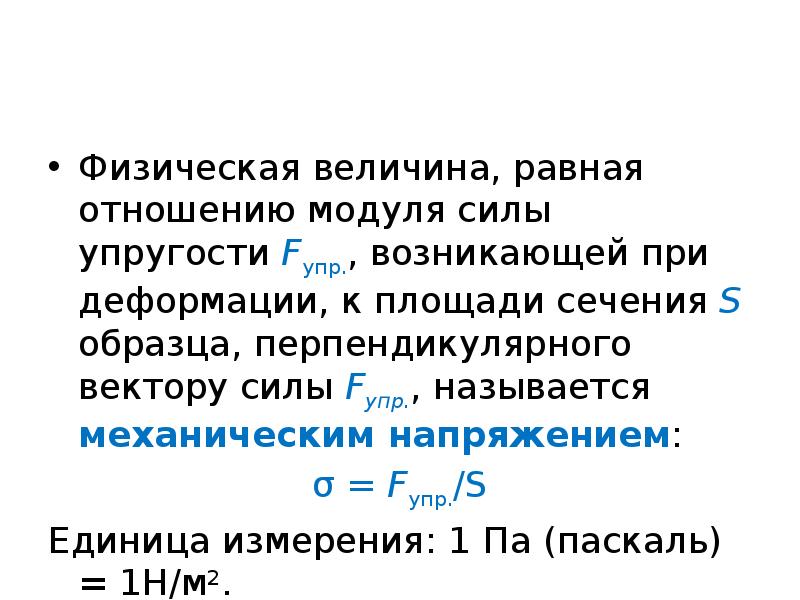

Физическая величина, равная отношению модуля силы упругости Fупр., возникающей при деформации, к площади сечения S образца, перпендикулярного вектору силы Fупр., называется механическим напряжением: σ = Fупр./S Единица измерения: 1 Па (паскаль) = 1Н/м2.

Слайд 44

Описание слайда:

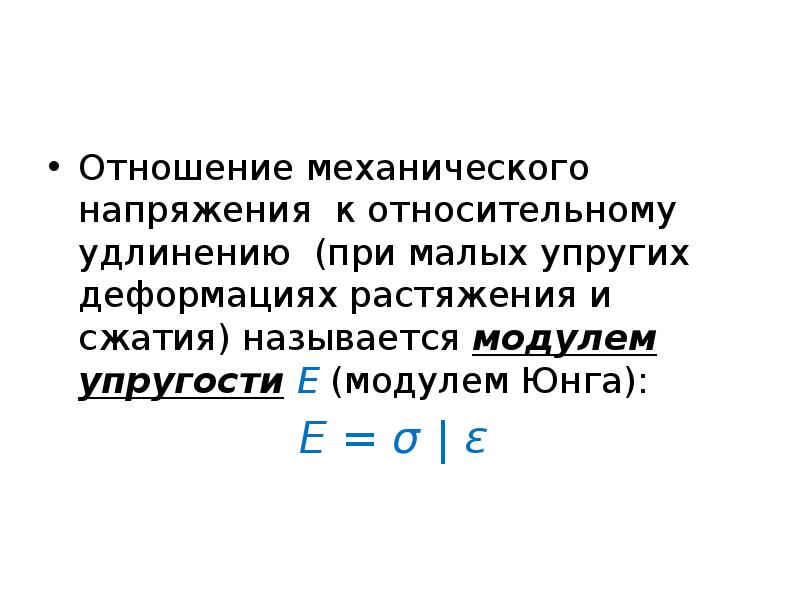

Отношение механического напряжения к относительному удлинению (при малых упругих деформациях растяжения и сжатия) называется модулем упругости Е (модулем Юнга): E = σ | ε

Слайд 45

Описание слайда:

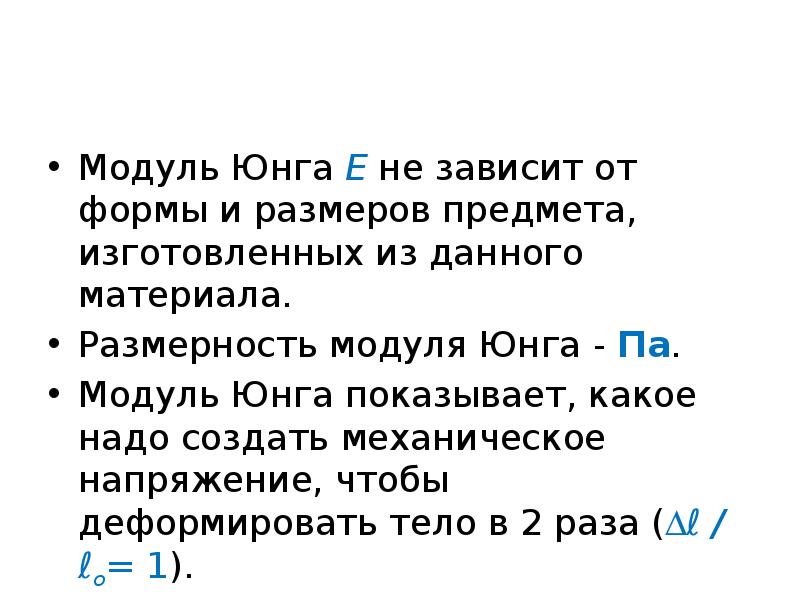

Модуль Юнга Е не зависит от формы и размеров предмета, изготовленных из данного материала. Размерность модуля Юнга - Па. Модуль Юнга показывает, какое надо создать механическое напряжение, чтобы деформировать тело в 2 раза (ℓ / ℓo= 1).

Слайд 46

Описание слайда:

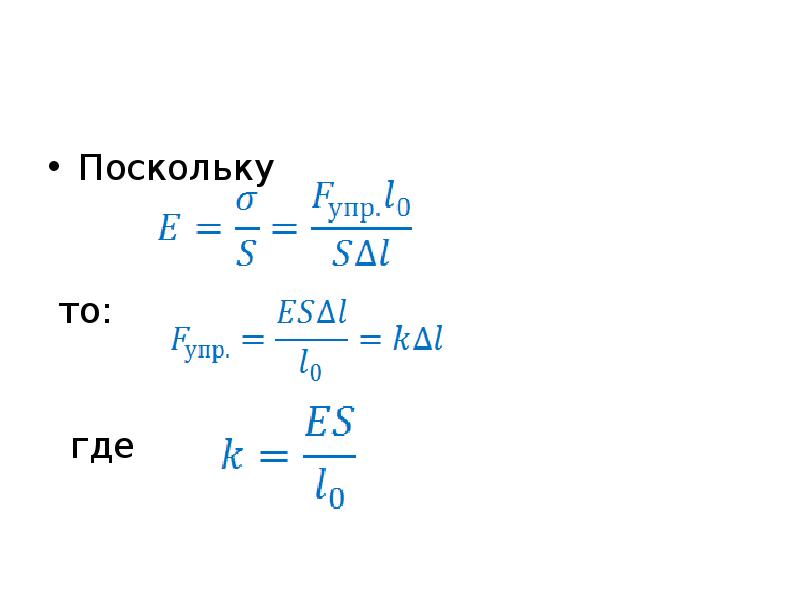

Поскольку

Слайд 47

Описание слайда:

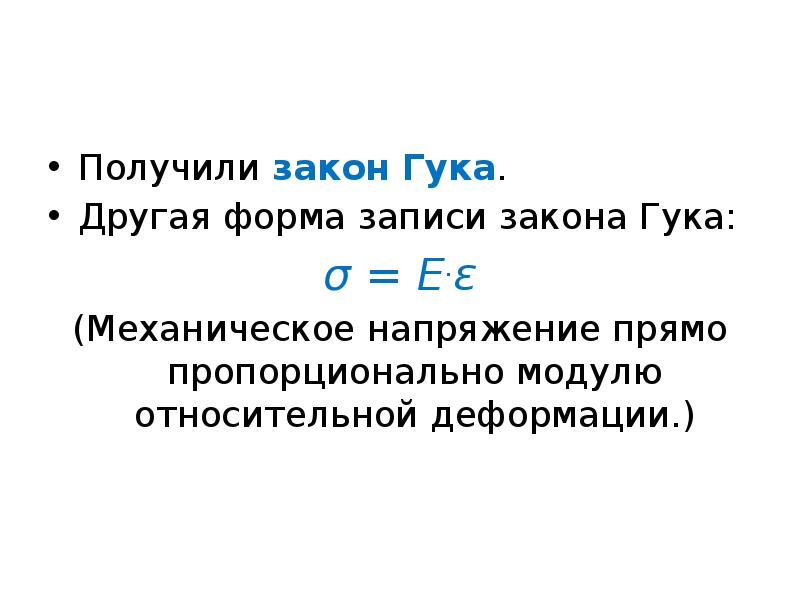

Получили закон Гука. Другая форма записи закона Гука: σ = E.ε (Механическое напряжение прямо пропорционально модулю относительной деформации.)

Слайд 48

Описание слайда:

Диаграмма растяжения

Слайд 49

Описание слайда:

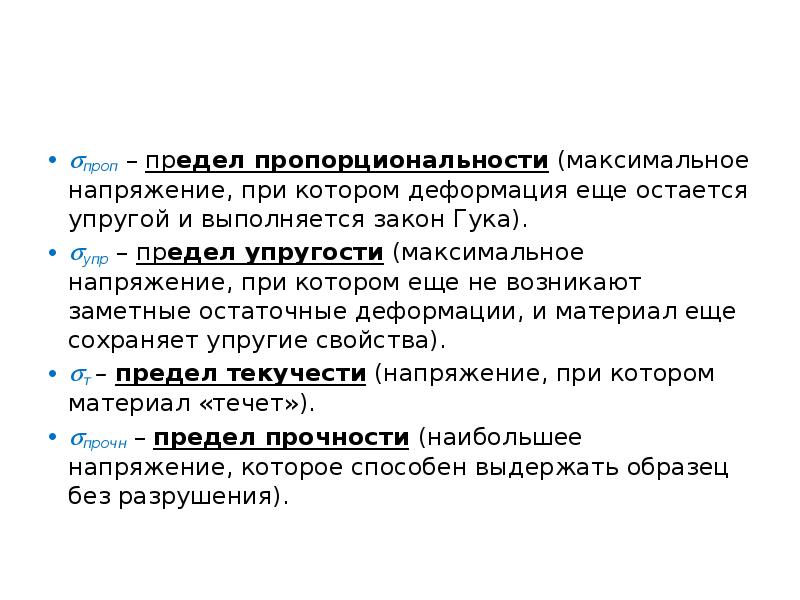

проп – предел пропорциональности (максимальное напряжение, при котором деформация еще остается упругой и выполняется закон Гука). упр – предел упругости (максимальное напряжение, при котором еще не возникают заметные остаточные деформации, и материал еще сохраняет упругие свойства). т – предел текучести (напряжение, при котором материал «течет»). прочн – предел прочности (наибольшее напряжение, которое способен выдержать образец без разрушения).

Слайд 50

Описание слайда:

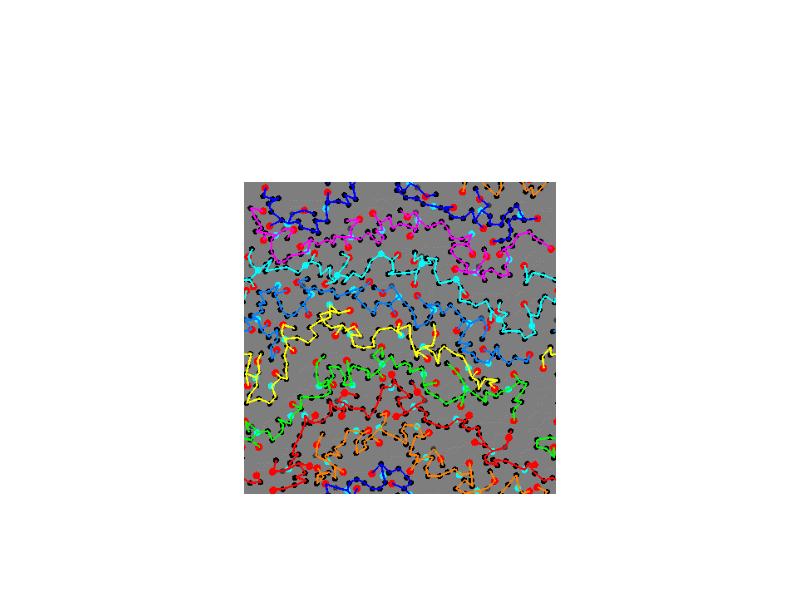

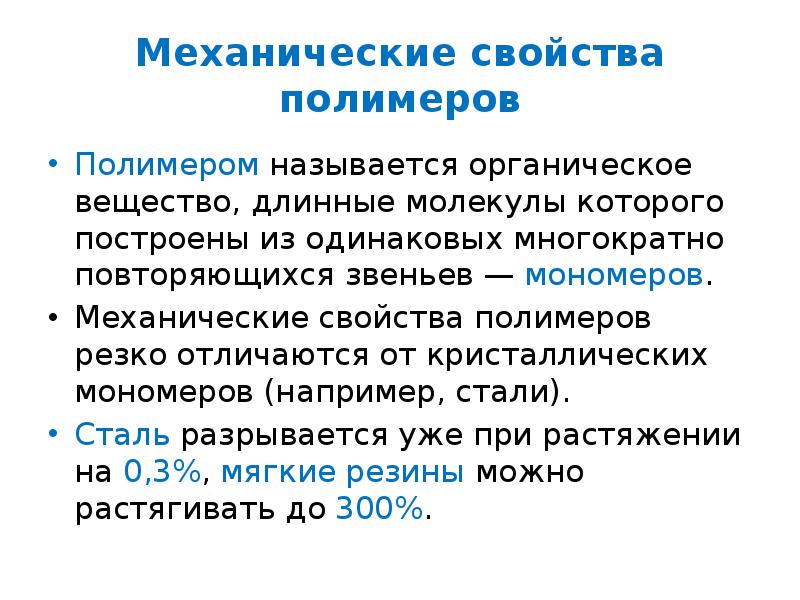

Механические свойства полимеров Полимером называется органическое вещество, длинные молекулы которого построены из одинаковых многократно повторяющихся звеньев — мономеров. Механические свойства полимеров резко отличаются от кристаллических мономеров (например, стали). Сталь разрывается уже при растяжении на 0,3%, мягкие резины можно растягивать до 300%.

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

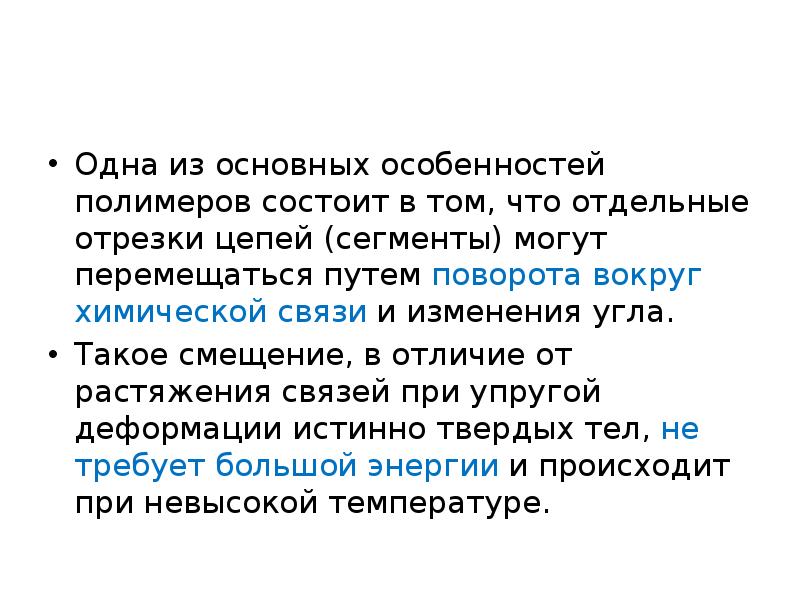

Одна из основных особенностей полимеров состоит в том, что отдельные отрезки цепей (сегменты) могут перемещаться путем поворота вокруг химической связи и изменения угла. Такое смещение, в отличие от растяжения связей при упругой деформации истинно твердых тел, не требует большой энергии и происходит при невысокой температуре.

Слайд 53

Описание слайда:

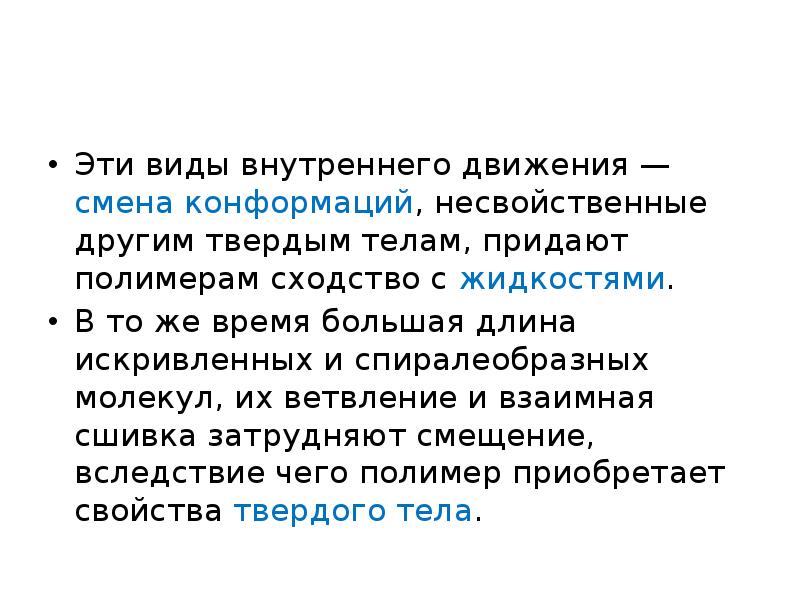

Эти виды внутреннего движения — смена конформаций, несвойственные другим твердым телам, придают полимерам сходство с жидкостями. В то же время большая длина искривленных и спиралеобразных молекул, их ветвление и взаимная сшивка затрудняют смещение, вследствие чего полимер приобретает свойства твердого тела.

Слайд 54

Описание слайда:

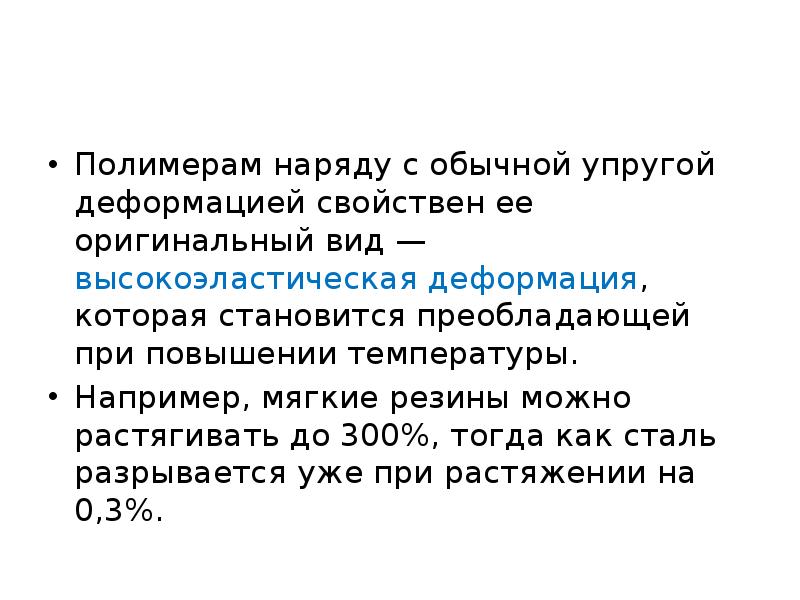

Полимерам наряду с обычной упругой деформацией свойствен ее оригинальный вид — высокоэластическая деформация, которая становится преобладающей при повышении температуры. Например, мягкие резины можно растягивать до 300%, тогда как сталь разрывается уже при растяжении на 0,3%.

Слайд 55

Описание слайда:

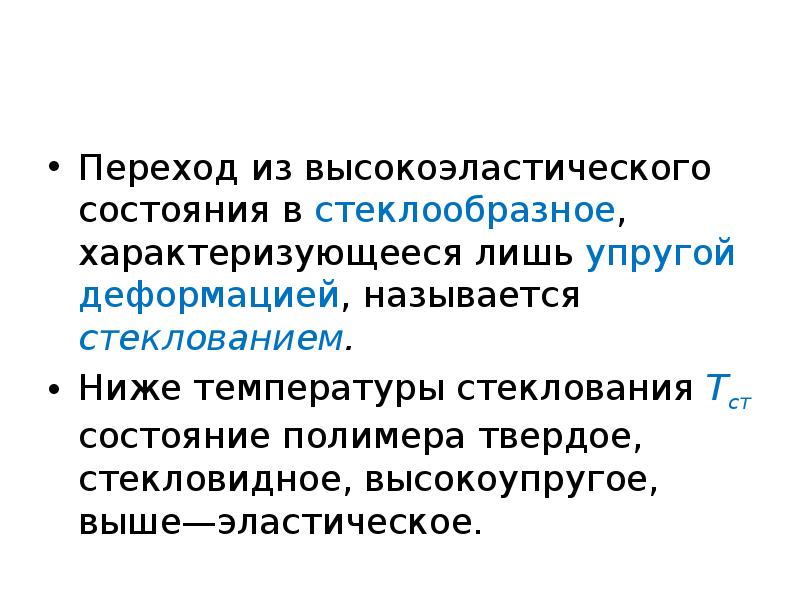

Переход из высокоэластического состояния в стеклообразное, характеризующееся лишь упругой деформацией, называется стеклованием. Ниже температуры стеклования Тст состояние полимера твердое, стекловидное, высокоупругое, выше—эластическое.

Слайд 56

Описание слайда:

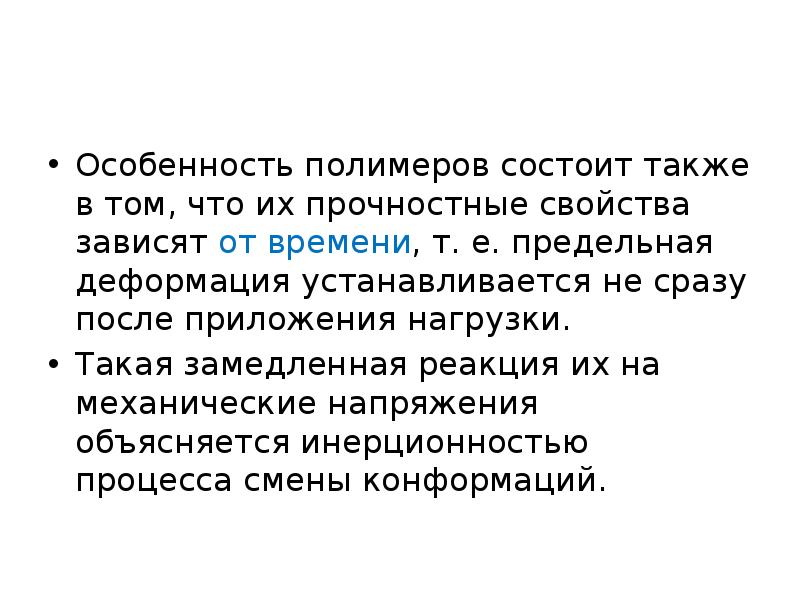

Особенность полимеров состоит также в том, что их прочностные свойства зависят от времени, т. е. предельная деформация устанавливается не сразу после приложения нагрузки. Такая замедленная реакция их на механические напряжения объясняется инерционностью процесса смены конформаций.

Слайд 57

Описание слайда:

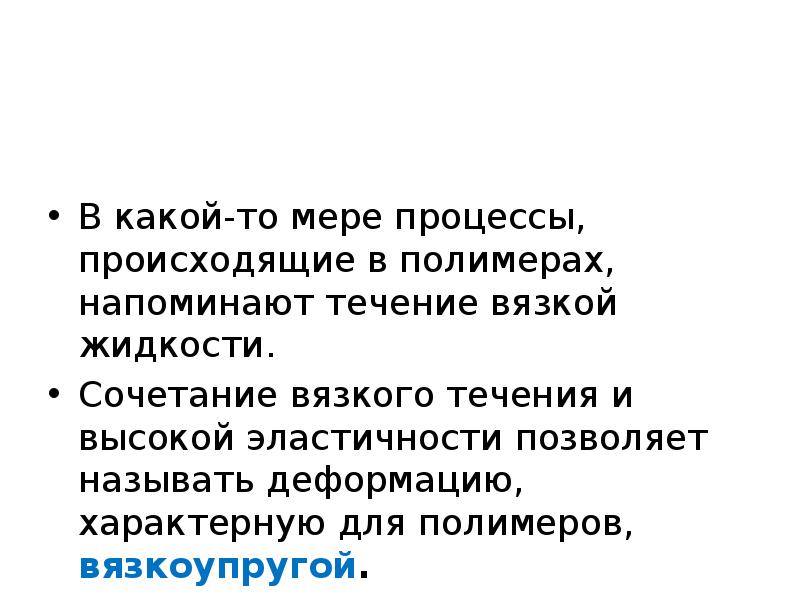

В какой-то мере процессы, происходящие в полимерах, напоминают течение вязкой жидкости. Сочетание вязкого течения и высокой эластичности позволяет называть деформацию, характерную для полимеров, вязкоупругой.

Слайд 58

Описание слайда:

Упругие и вязкие свойства тел удобно моделировать. В качестве модели упругого тела (упругой деформации) используют пружину, малая деформация которой соответствует закону Гука. Моделью вязкого тела является поршень с отверстиями, движущийся в цилиндре с вязкой жидкостью.

Слайд 59

Описание слайда:

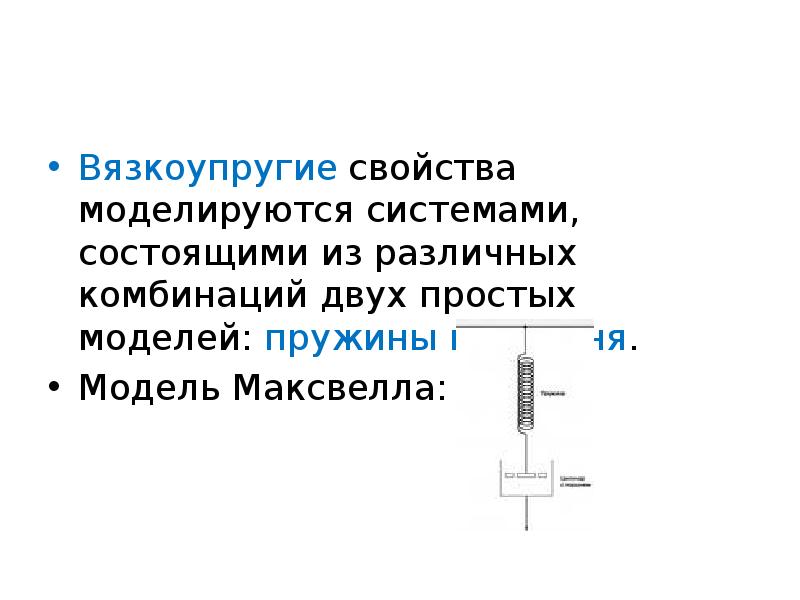

Вязкоупругие свойства моделируются системами, состоящими из различных комбинаций двух простых моделей: пружины и поршня. Модель Максвелла:

Слайд 60

Описание слайда:

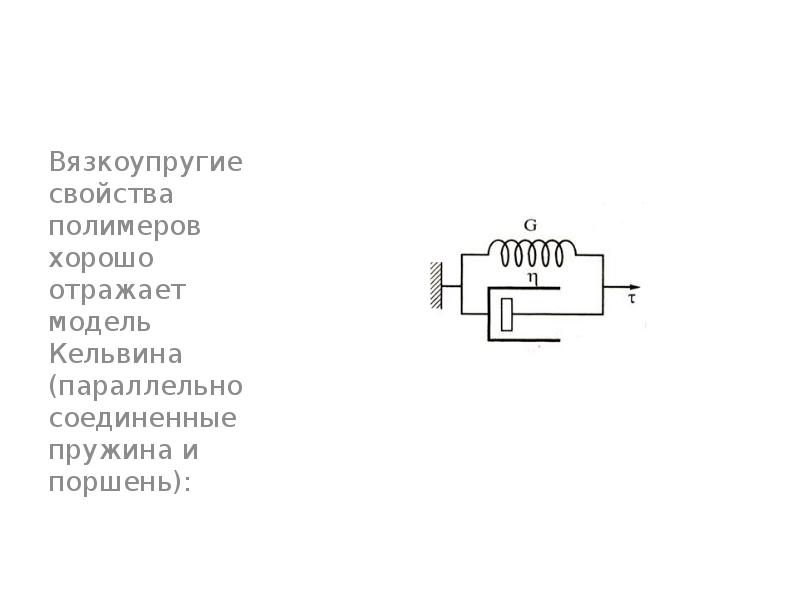

Вязкоупругие свойства полимеров хорошо отражает модель Кельвина (параллельно соединенные пружина и поршень):

Слайд 61

Описание слайда:

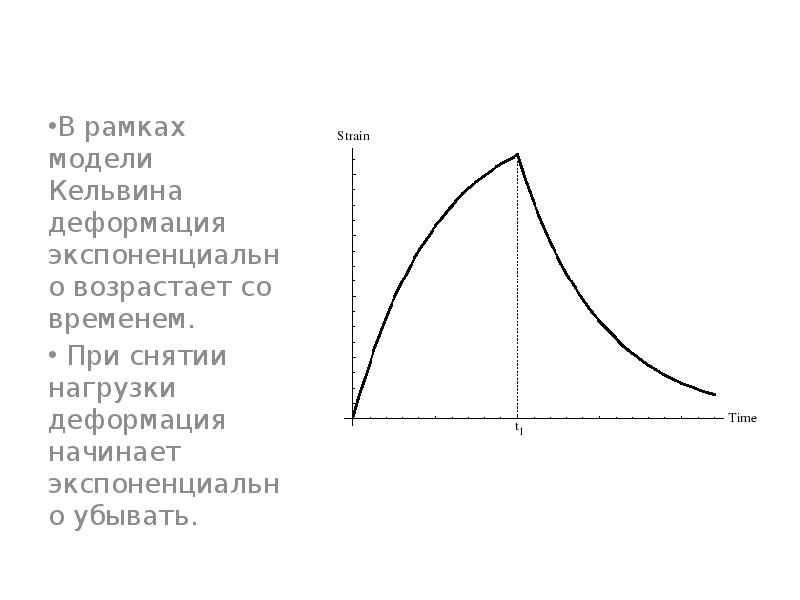

В рамках модели Кельвина деформация экспоненциально возрастает со временем. При снятии нагрузки деформация начинает экспоненциально убывать.

Слайд 62

Описание слайда:

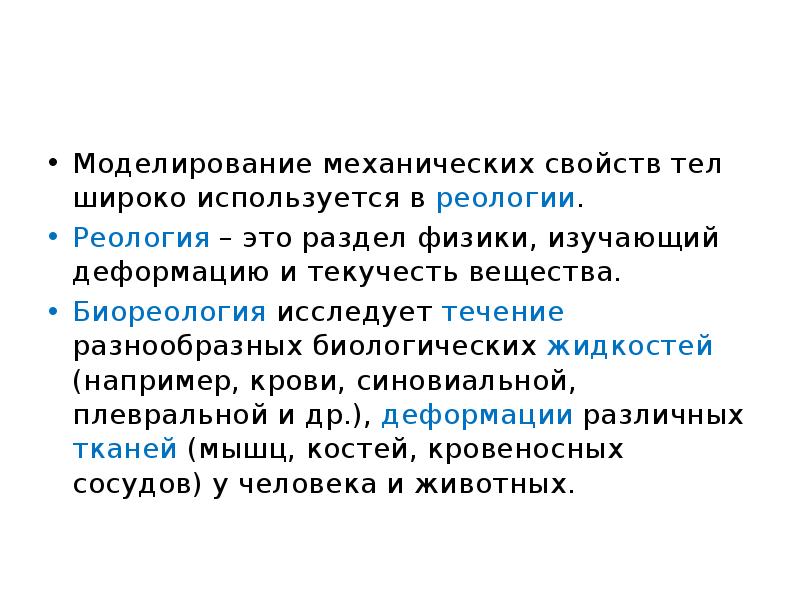

Моделирование механических свойств тел широко используется в реологии. Реология – это раздел физики, изучающий деформацию и текучесть вещества. Биореология исследует течение разнообразных биологических жидкостей (например, крови, синовиальной, плевральной и др.), деформации различных тканей (мышц, костей, кровеносных сосудов) у человека и животных.
