Слайд 1

Описание слайда:

МІКРОКЛІМАТ ОЗДОРОВЛЕННЯ ПОВІТРЯНОГО СЕРЕДОВИЩА

Слайд 2

Описание слайда:

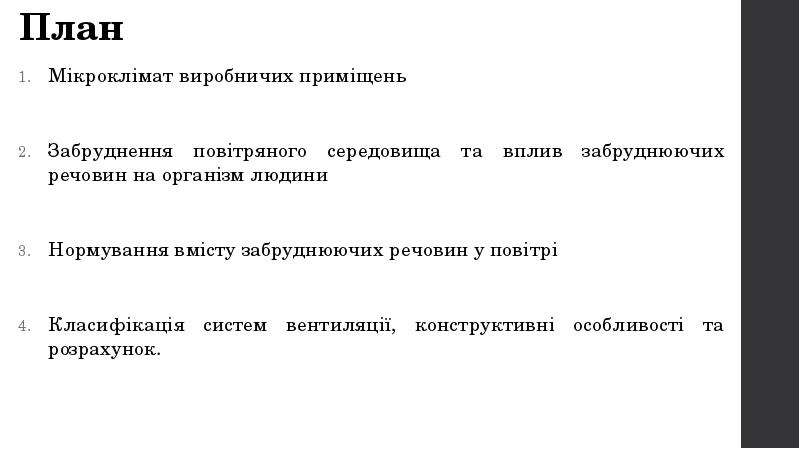

План Мікроклімат виробничих приміщень Забруднення повітряного середовища та вплив забруднюючих речовин на організм людини Нормування вмісту забруднюючих речовин у повітрі Класифікація систем вентиляції, конструктивні особливості та розрахунок.

Слайд 3

Описание слайда:

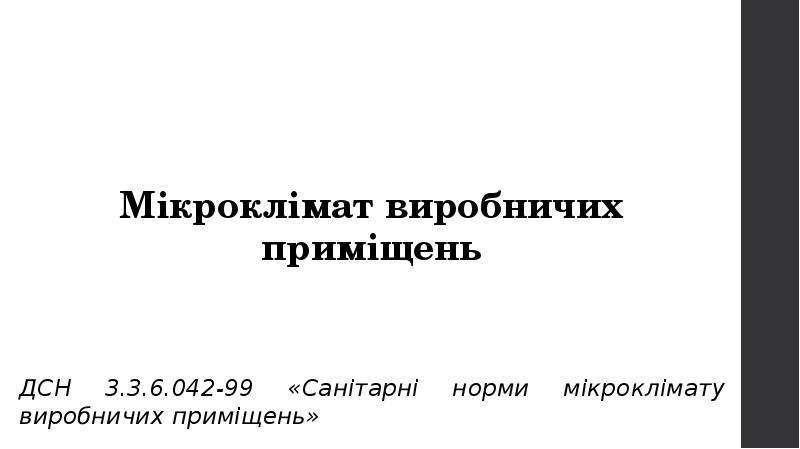

Вопрос № 1 Мікроклімат виробничих приміщень

Слайд 4

Описание слайда:

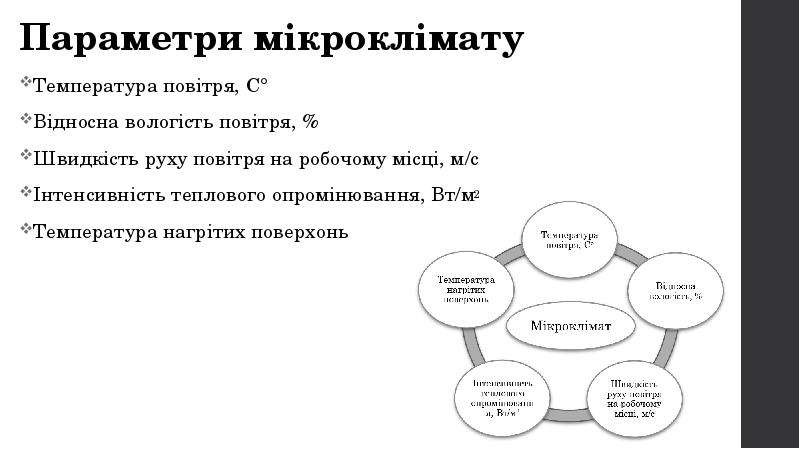

Параметри мікроклімату Температура повітря, С° Відносна вологість повітря, % Швидкість руху повітря на робочому місці, м/с Інтенсивність теплового опромінювання, Вт/м2 Температура нагрітих поверхонь

Слайд 5

Описание слайда:

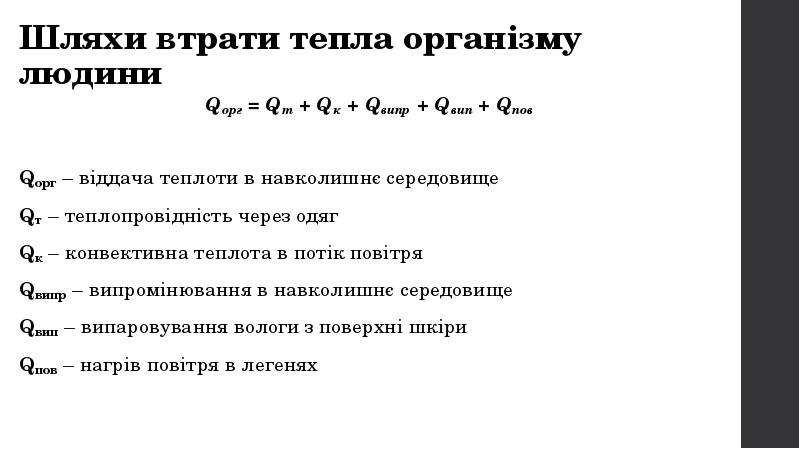

Шляхи втрати тепла організму людини Qорг = Qт + Qк + Qвипр + Qвип + Qпов Qорг – віддача теплоти в навколишнє середовище Qт – теплопровідність через одяг Qк – конвективна теплота в потік повітря Qвипр – випромінювання в навколишнє середовище Qвип – випаровування вологи з поверхні шкіри Qпов – нагрів повітря в легенях

Слайд 6

Описание слайда:

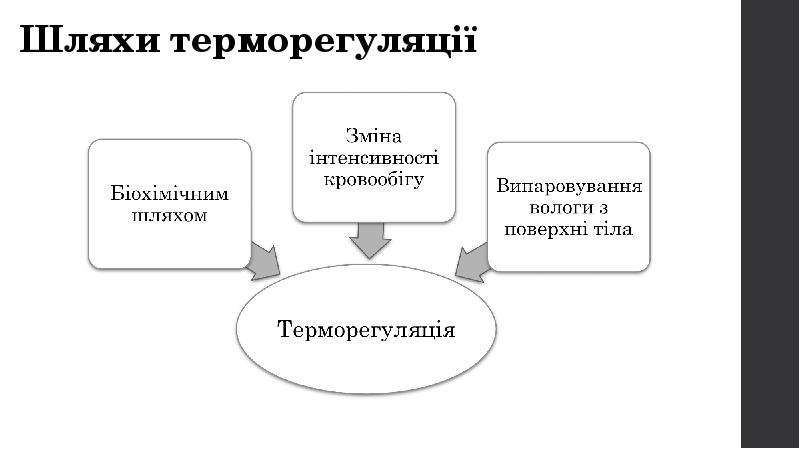

Шляхи терморегуляції

Слайд 7

Описание слайда:

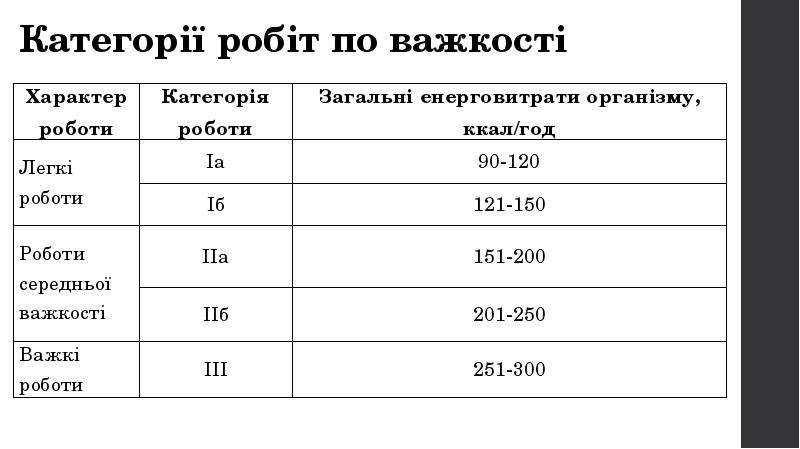

Категорії робіт по важкості

Слайд 8

Описание слайда:

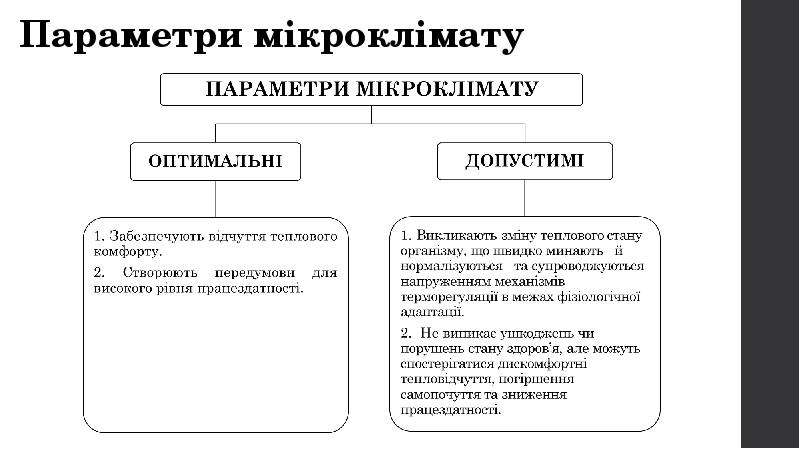

Параметри мікроклімату

Слайд 9

Описание слайда:

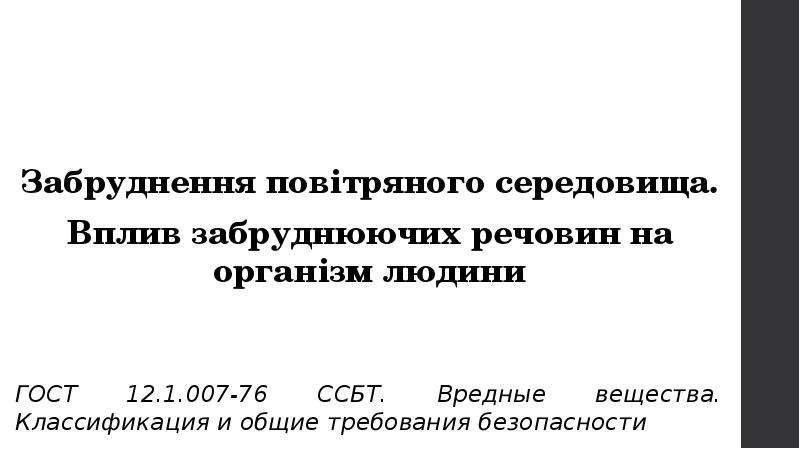

Вопрос № 2 Забруднення повітряного середовища. Вплив забруднюючих речовин на організм людини

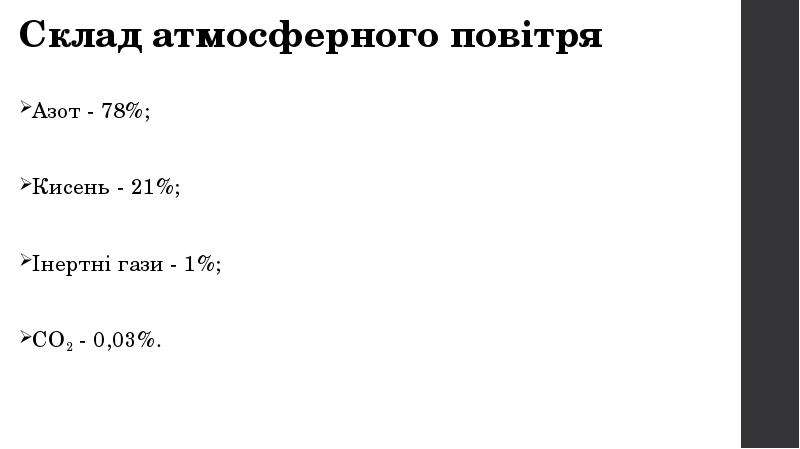

Слайд 10

Описание слайда:

Склад атмосферного повітря Азот - 78%; Кисень - 21%; Інертні гази - 1%; СО2 - 0,03%.

Слайд 11

Описание слайда:

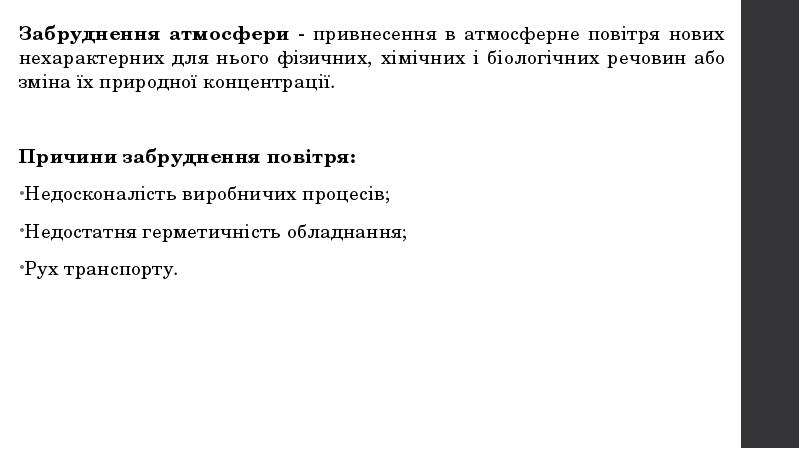

Забруднення атмосфери - привнесення в атмосферне повітря нових нехарактерних для нього фізичних, хімічних і біологічних речовин або зміна їх природної концентрації. Забруднення атмосфери - привнесення в атмосферне повітря нових нехарактерних для нього фізичних, хімічних і біологічних речовин або зміна їх природної концентрації. Причини забруднення повітря: Недосконалість виробничих процесів; Недостатня герметичність обладнання; Рух транспорту.

Слайд 12

Описание слайда:

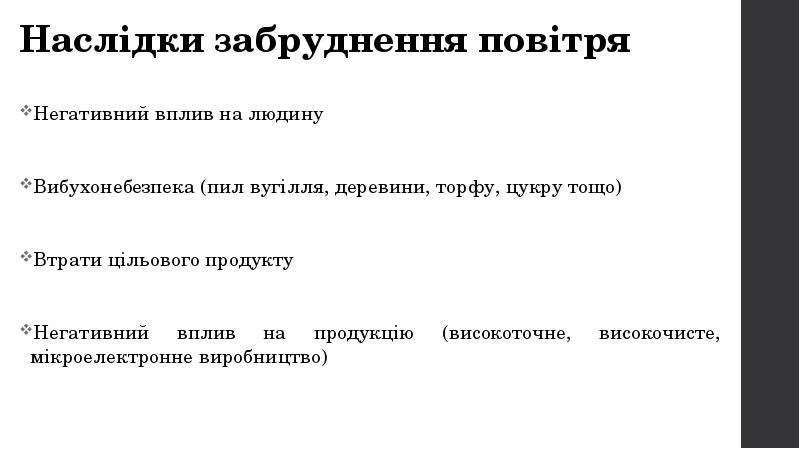

Наслідки забруднення повітря Негативний вплив на людину Вибухонебезпека (пил вугілля, деревини, торфу, цукру тощо) Втрати цільового продукту Негативний вплив на продукцію (високоточне, високочисте, мікроелектронне виробництво)

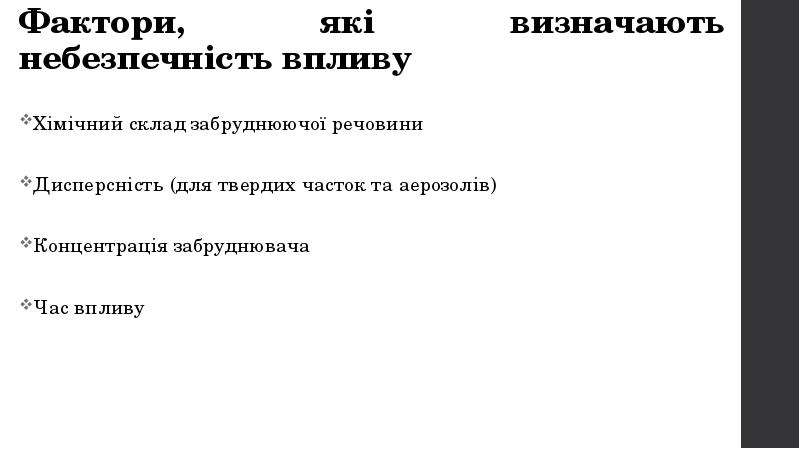

Слайд 13

Описание слайда:

Фактори, які визначають небезпечність впливу Хімічний склад забруднюючої речовини Дисперсність (для твердих часток та аерозолів) Концентрація забруднювача Час впливу

Слайд 14

Описание слайда:

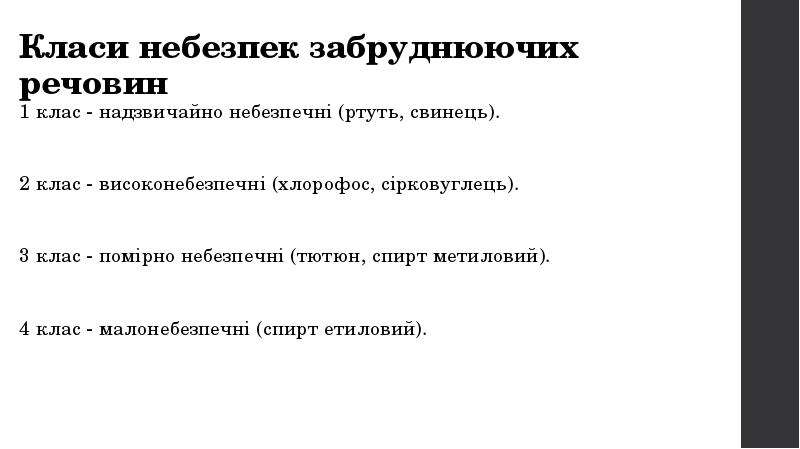

Класи небезпек забруднюючих речовин 1 клас - надзвичайно небезпечні (ртуть, свинець). 2 клас - високонебезпечні (хлорофос, сірковуглець). 3 клас - помірно небезпечні (тютюн, спирт метиловий). 4 клас - малонебезпечні (спирт етиловий).

Слайд 15

Описание слайда:

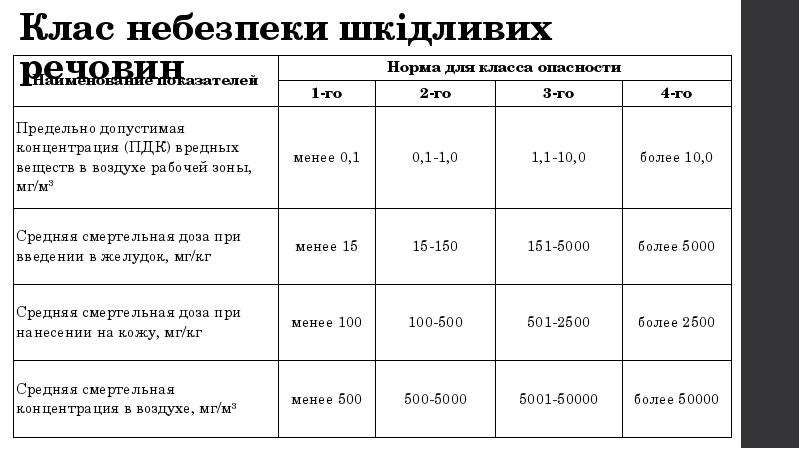

Клас небезпеки шкідливих речовин

Слайд 16

Описание слайда:

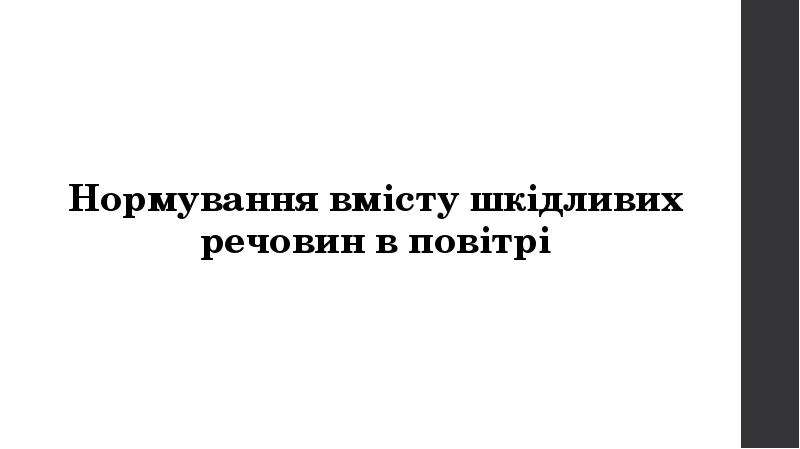

Вопрос № 3 Нормування вмісту шкідливих речовин в повітрі

Слайд 17

Описание слайда:

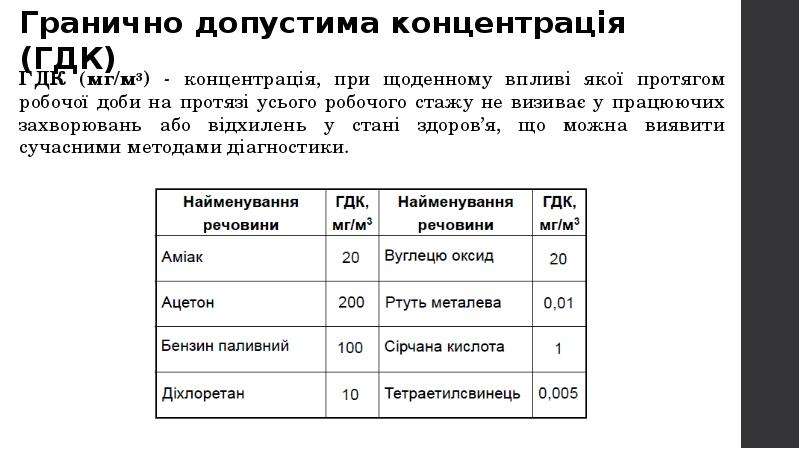

ГДК (мг/м3) - концентрація, при щоденному впливі якої протягом робочої доби на протязі усього робочого стажу не визиває у працюючих захворювань або відхилень у стані здоров’я, що можна виявити сучасними методами діагностики. ГДК (мг/м3) - концентрація, при щоденному впливі якої протягом робочої доби на протязі усього робочого стажу не визиває у працюючих захворювань або відхилень у стані здоров’я, що можна виявити сучасними методами діагностики.

Слайд 18

Описание слайда:

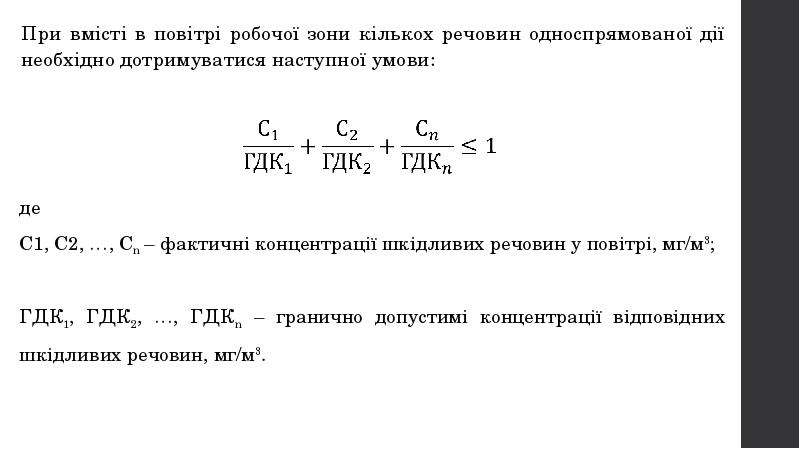

При вмісті в повітрі робочої зони кількох речовин односпрямованої дії необхідно дотримуватися наступної умови: При вмісті в повітрі робочої зони кількох речовин односпрямованої дії необхідно дотримуватися наступної умови:

Слайд 19

Описание слайда:

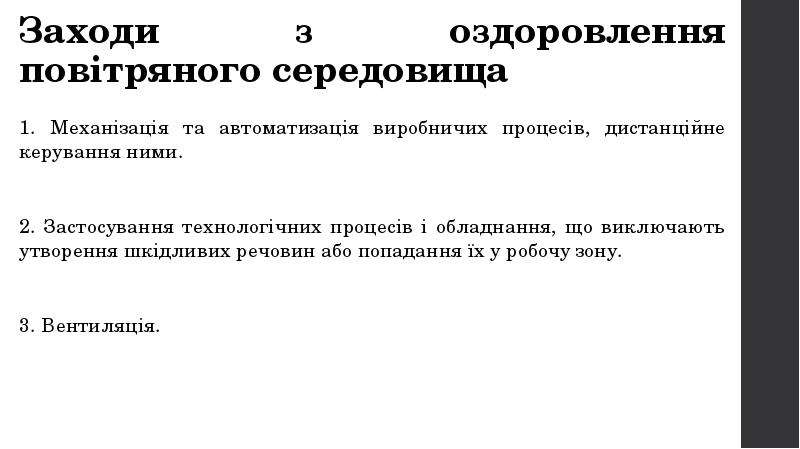

Заходи з оздоровлення повітряного середовища 1. Механізація та автоматизація виробничих процесів, дистанційне керування ними. 2. Застосування технологічних процесів і обладнання, що виключають утворення шкідливих речовин або попадання їх у робочу зону. 3. Вентиляція.

Слайд 20

Описание слайда:

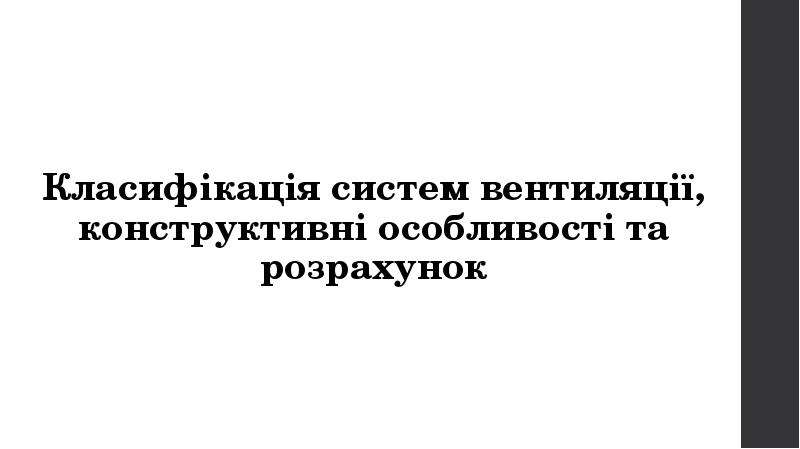

Класифікація систем вентиляції, конструктивні особливості та розрахунок

Слайд 21

Описание слайда:

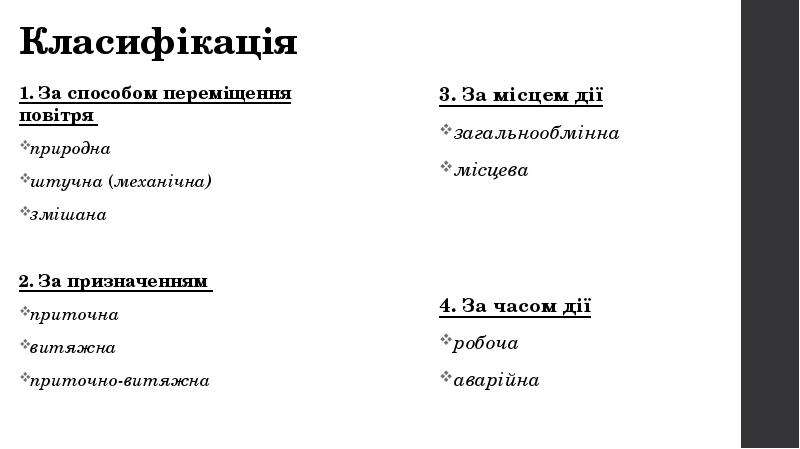

Класифікація 1. За способом переміщення повітря природна штучна (механічна) змішана 2. За призначенням приточна витяжна приточно-витяжна

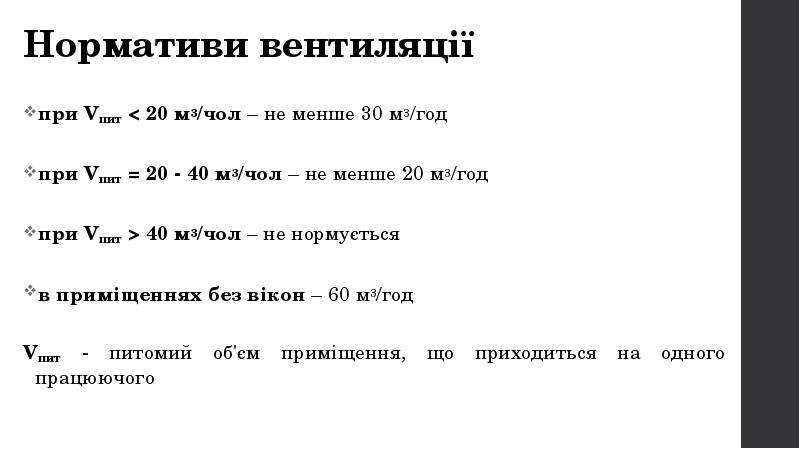

Слайд 22

Описание слайда:

Нормативи вентиляції при Vпит < 20 м3/чол – не менше 30 м3/год при Vпит = 20 - 40 м3/чол – не менше 20 м3/год при Vпит > 40 м3/чол – не нормується в приміщеннях без вікон – 60 м3/год Vпит - питомий об'єм приміщення, що приходиться на одного працюючого

Слайд 23

Описание слайда:

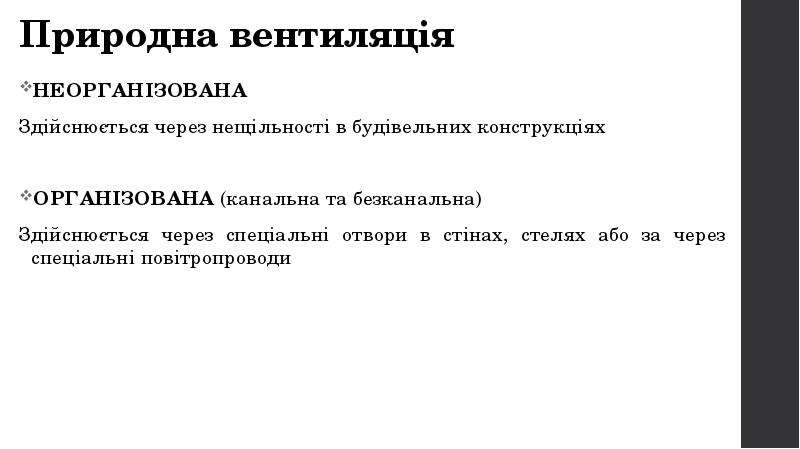

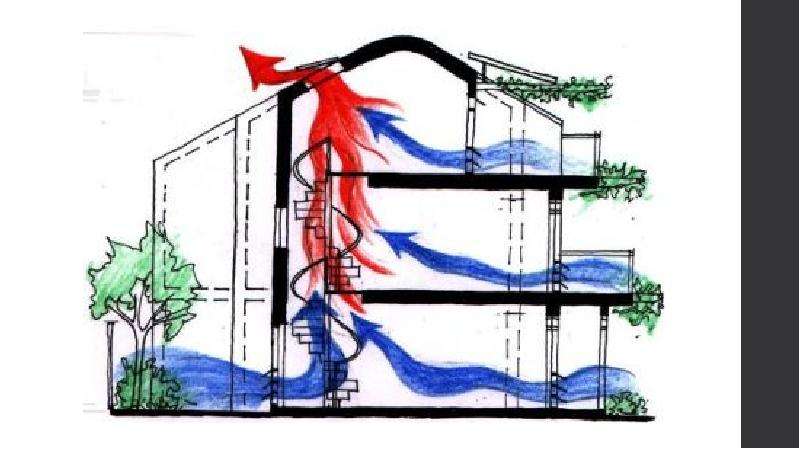

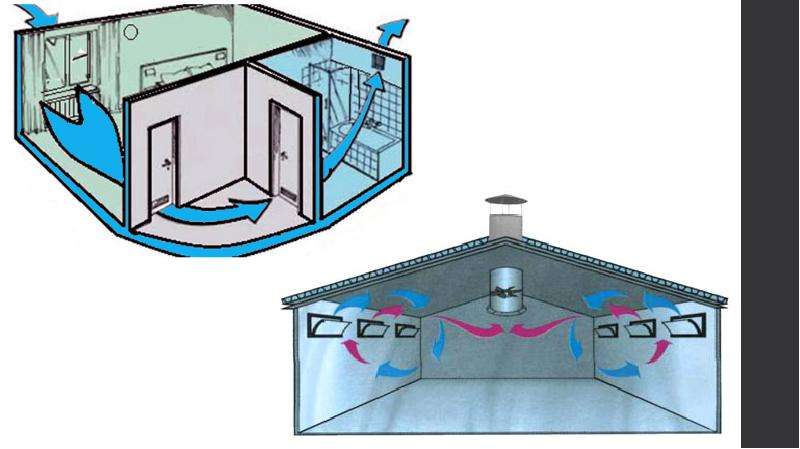

Природна вентиляція НЕОРГАНІЗОВАНА Здійснюється через нещільності в будівельних конструкціях ОРГАНІЗОВАНА (канальна та безканальна) Здійснюється через спеціальні отвори в стінах, стелях або за через спеціальні повітропроводи

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

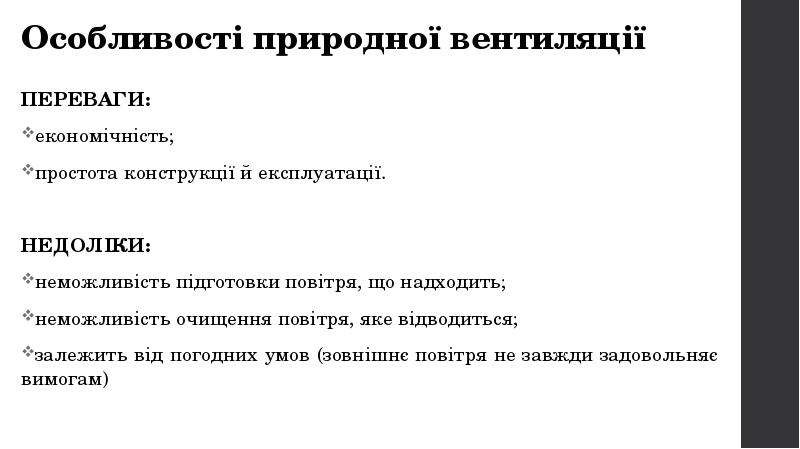

Особливості природної вентиляції ПЕРЕВАГИ: економічність; простота конструкції й експлуатації. НЕДОЛІКИ: неможливість підготовки повітря, що надходить; неможливість очищення повітря, яке відводиться; залежить від погодних умов (зовнішнє повітря не завжди задовольняє вимогам)

Слайд 27

Описание слайда:

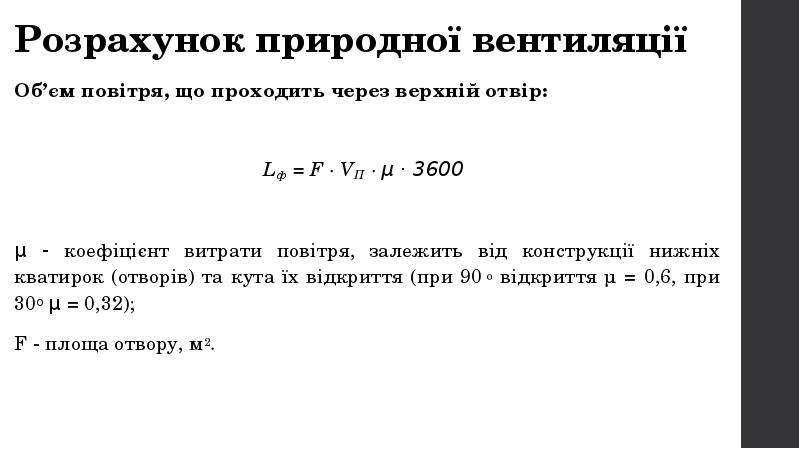

Розрахунок природної вентиляції Об’єм повітря, що проходить через верхній отвір: Lф = F · VП · μ · 3600 μ - коефіцієнт витрати повітря, залежить від конструкції нижніх кватирок (отворів) та кута їх відкриття (при 90 о відкриття μ = 0,6, при 30о μ = 0,32); F - площа отвору, м2.

Слайд 28

Описание слайда:

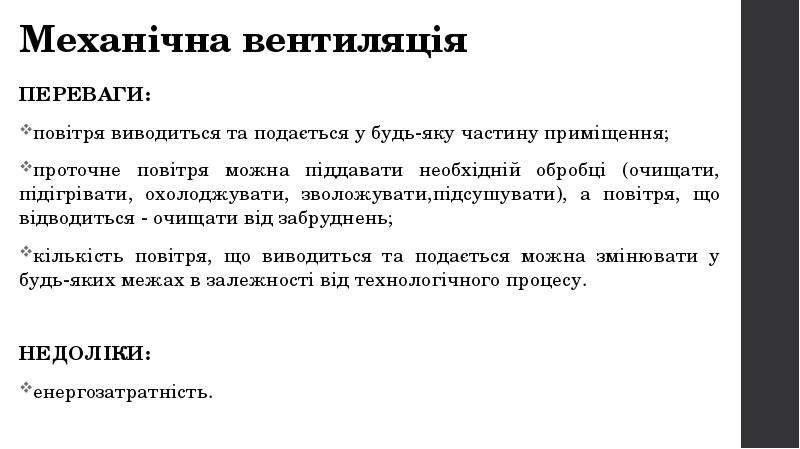

Механічна вентиляція ПЕРЕВАГИ: повітря виводиться та подається у будь-яку частину приміщення; проточне повітря можна піддавати необхідній обробці (очищати, підігрівати, охолоджувати, зволожувати,підсушувати), а повітря, що відводиться - очищати від забруднень; кількість повітря, що виводиться та подається можна змінювати у будь-яких межах в залежності від технологічного процесу. НЕДОЛІКИ: енергозатратність.

Слайд 29

Описание слайда:

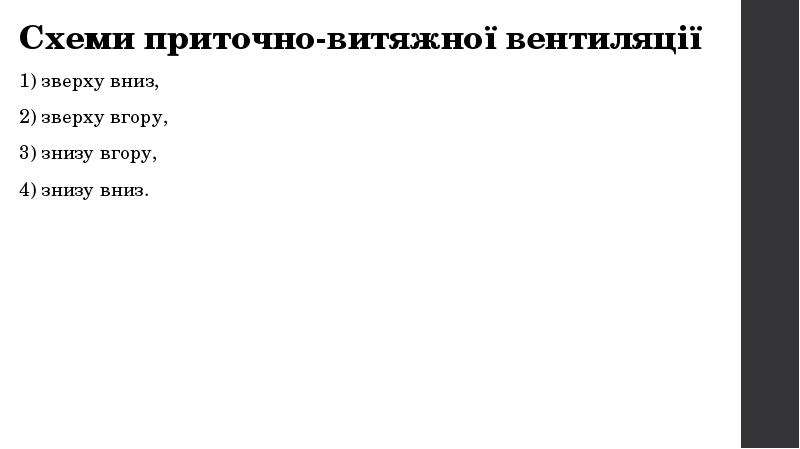

Схеми приточно-витяжної вентиляції 1) зверху вниз, 2) зверху вгору, 3) знизу вгору, 4) знизу вниз.

Слайд 30

Описание слайда:

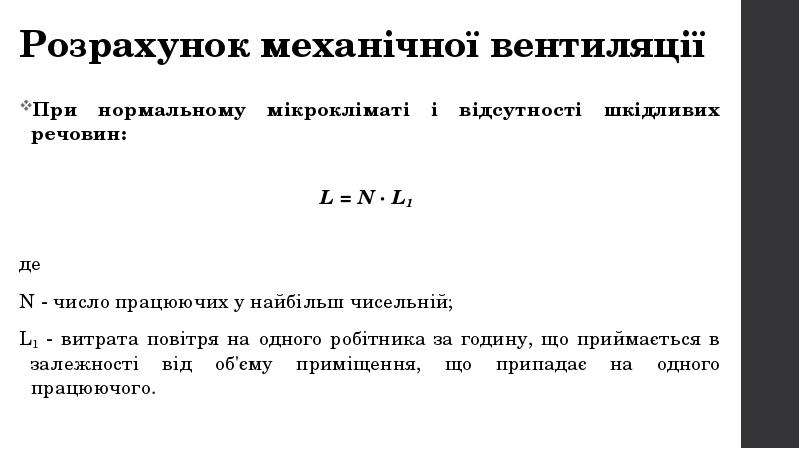

Розрахунок механічної вентиляції При нормальному мікрокліматі і відсутності шкідливих речовин: L = N · L1 де N - число працюючих у найбільш чисельній; L1 - витрата повітря на одного робітника за годину, що приймається в залежності від об'єму приміщення, що припадає на одного працюючого.

Слайд 31

Описание слайда:

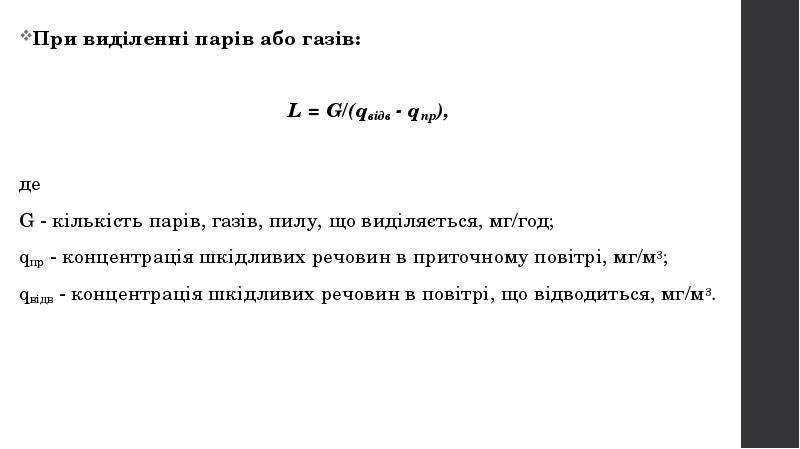

При виділенні парів або газів: При виділенні парів або газів: L = G/(qвідв - qпр), де G - кількість парів, газів, пилу, що виділяється, мг/год; qпр - концентрація шкідливих речовин в приточному повітрі, мг/м3; qвідв - концентрація шкідливих речовин в повітрі, що відводиться, мг/м3.

Слайд 32

Описание слайда:

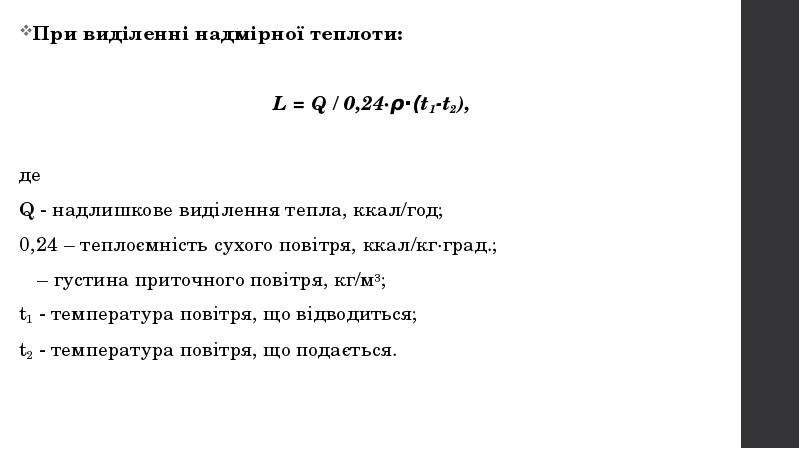

При виділенні надмірної теплоти: При виділенні надмірної теплоти: L = Q / 0,24·ρ·(t1-t2), де Q - надлишкове виділення тепла, ккал/год; 0,24 – теплоємність сухого повітря, ккал/кг·град.; ρ – густина приточного повітря, кг/м3; t1 - температура повітря, що відводиться; t2 - температура повітря, що подається.

Слайд 33

Описание слайда:

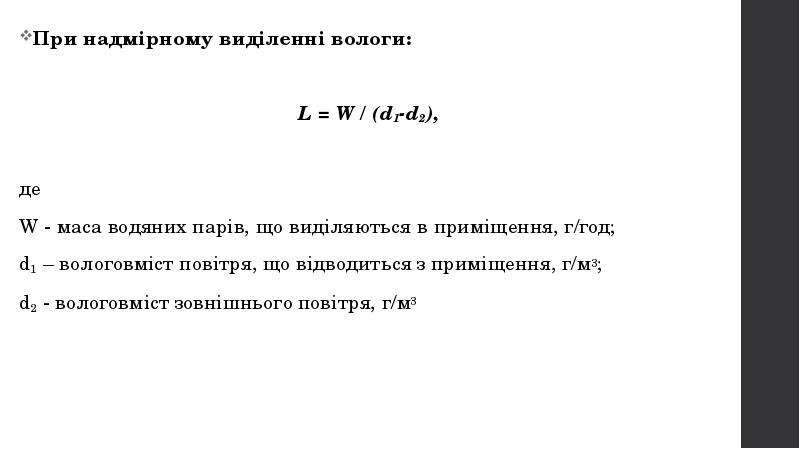

При надмірному виділенні вологи: При надмірному виділенні вологи: L = W / (d1-d2), де W - маса водяних парів, що виділяються в приміщення, г/год; d1 – вологовміст повітря, що відводиться з приміщення, г/м3; d2 - вологовміст зовнішнього повітря, г/м3

Слайд 34

Описание слайда:

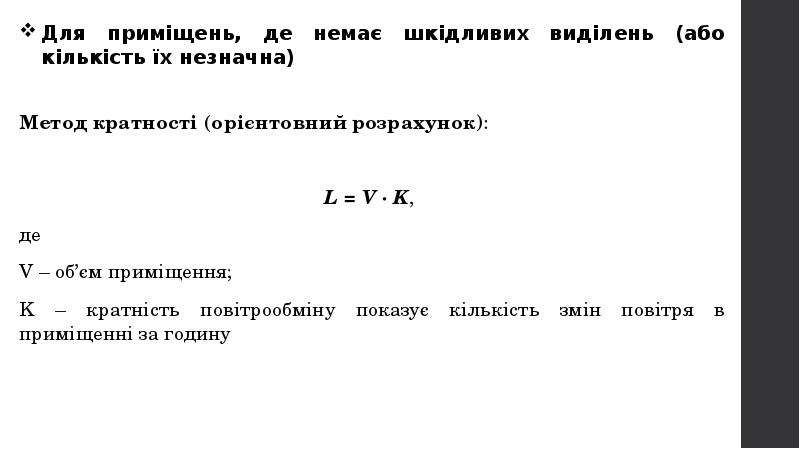

Метод кратності (орієнтовний розрахунок): Метод кратності (орієнтовний розрахунок): L = V · K, де V – об’єм приміщення; K – кратність повітрообміну показує кількість змін повітря в приміщенні за годину
