Слайд 1

Описание слайда:

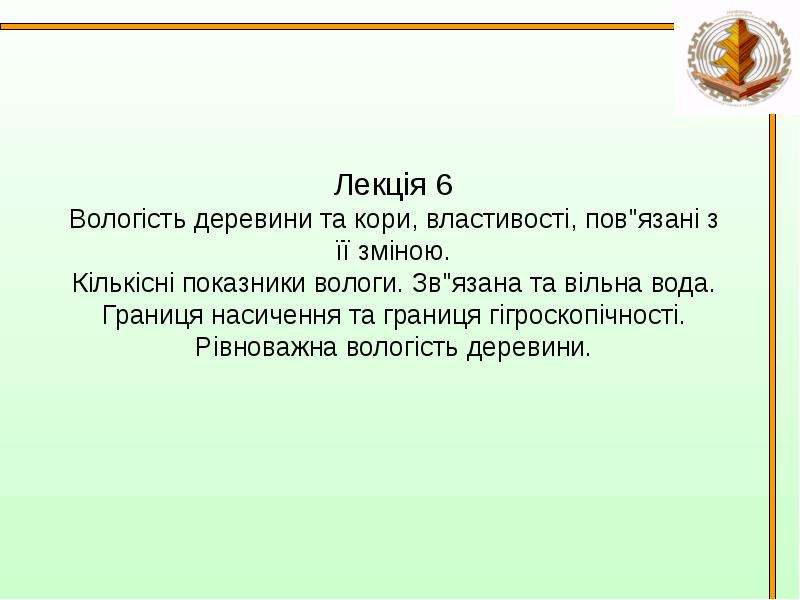

Лекція 6 Вологість деревини та кори, властивості, пов"язані з її зміною. Кількісні показники вологи. Зв"язана та вільна вода. Границя насичення та границя гігроскопічності. Рівноважна вологість деревини.

Слайд 2

Описание слайда:

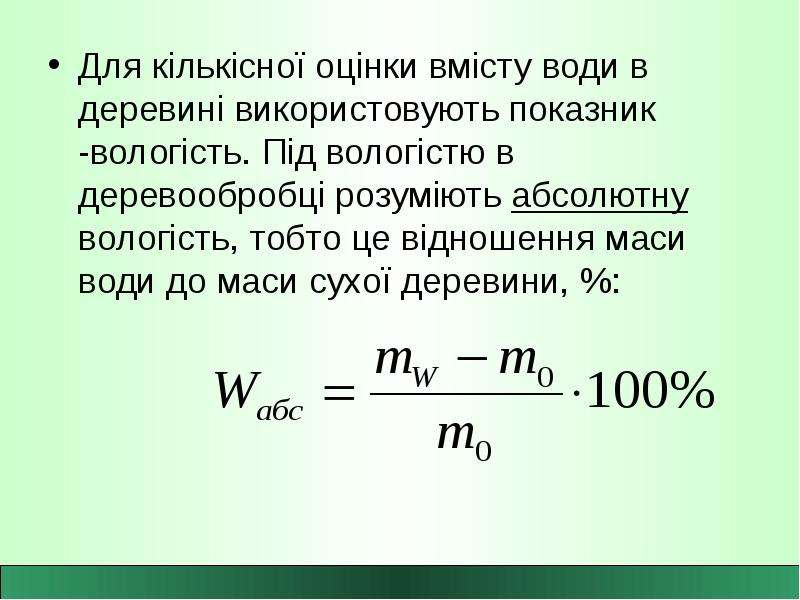

Для кількісної оцінки вмісту води в деревині використовують показник -вологість. Під вологістю в деревообробці розуміють абсолютну вологість, тобто це відношення маси води до маси сухої деревини, %: Для кількісної оцінки вмісту води в деревині використовують показник -вологість. Під вологістю в деревообробці розуміють абсолютну вологість, тобто це відношення маси води до маси сухої деревини, %:

Слайд 3

Описание слайда:

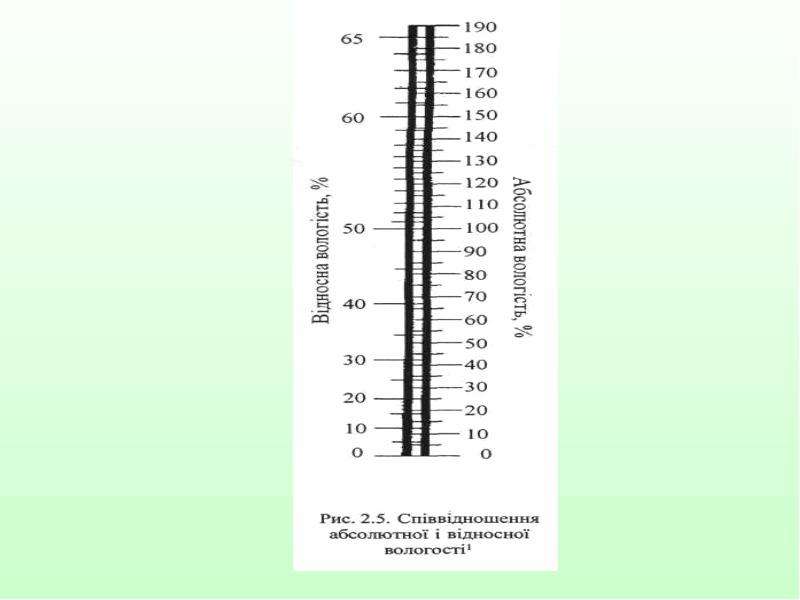

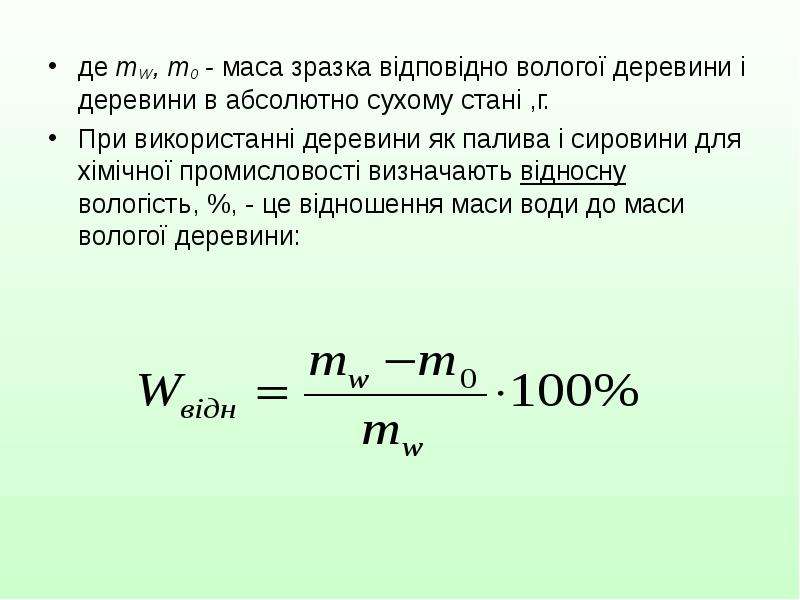

де тW, т0 - маса зразка відповідно вологої деревини і деревини в абсолютно сухому стані ,г. де тW, т0 - маса зразка відповідно вологої деревини і деревини в абсолютно сухому стані ,г. При використанні деревини як палива і сировини для хімічної промисловості визначають відносну вологість, %, - це відношення маси води до маси вологої деревини:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

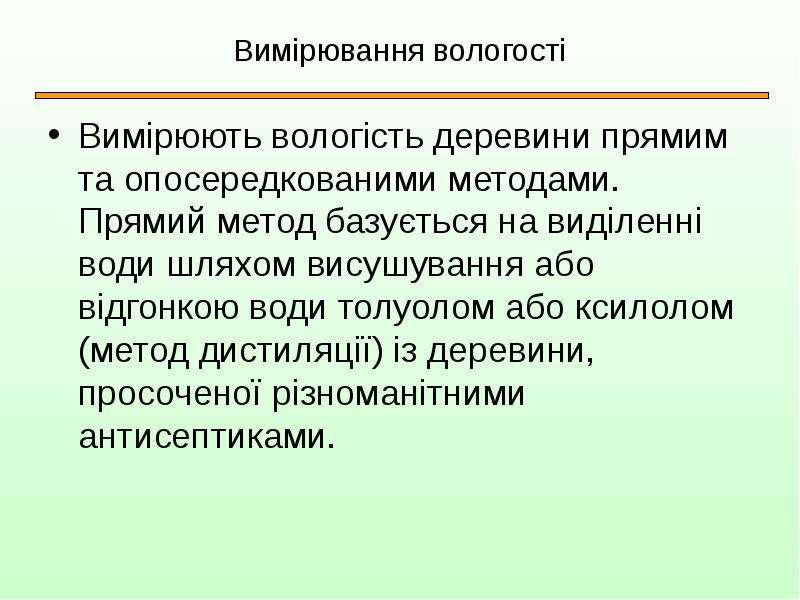

Вимірювання вологості Вимірюють вологість деревини прямим та опосередкованими методами. Прямий метод базується на виділенні води шляхом висушування або відгонкою води толуолом або ксилолом (метод дистиляції) із деревини, просоченої різноманітними антисептиками.

Слайд 6

Описание слайда:

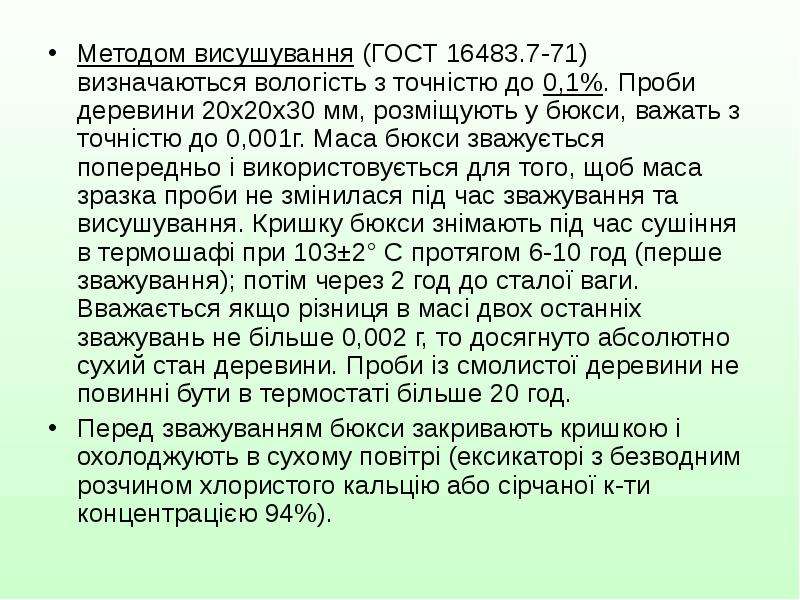

Методом висушування (ГОСТ 16483.7-71) визначаються вологість з точністю до 0,1%. Проби деревини 20x20x30 мм, розміщують у бюкси, важать з точністю до 0,001г. Маса бюкси зважується попередньо і використовується для того, щоб маса зразка проби не змінилася під час зважування та висушування. Кришку бюкси знімають під час сушіння в термошафі при 103±2° С протягом 6-10 год (перше зважування); потім через 2 год до сталої ваги. Вважається якщо різниця в масі двох останніх зважувань не більше 0,002 г, то досягнуто абсолютно сухий стан деревини. Проби із смолистої деревини не повинні бути в термостаті більше 20 год. Методом висушування (ГОСТ 16483.7-71) визначаються вологість з точністю до 0,1%. Проби деревини 20x20x30 мм, розміщують у бюкси, важать з точністю до 0,001г. Маса бюкси зважується попередньо і використовується для того, щоб маса зразка проби не змінилася під час зважування та висушування. Кришку бюкси знімають під час сушіння в термошафі при 103±2° С протягом 6-10 год (перше зважування); потім через 2 год до сталої ваги. Вважається якщо різниця в масі двох останніх зважувань не більше 0,002 г, то досягнуто абсолютно сухий стан деревини. Проби із смолистої деревини не повинні бути в термостаті більше 20 год. Перед зважуванням бюкси закривають кришкою і охолоджують в сухому повітрі (ексикаторі з безводним розчином хлористого кальцію або сірчаної к-ти концентрацією 94%).

Слайд 7

Описание слайда:

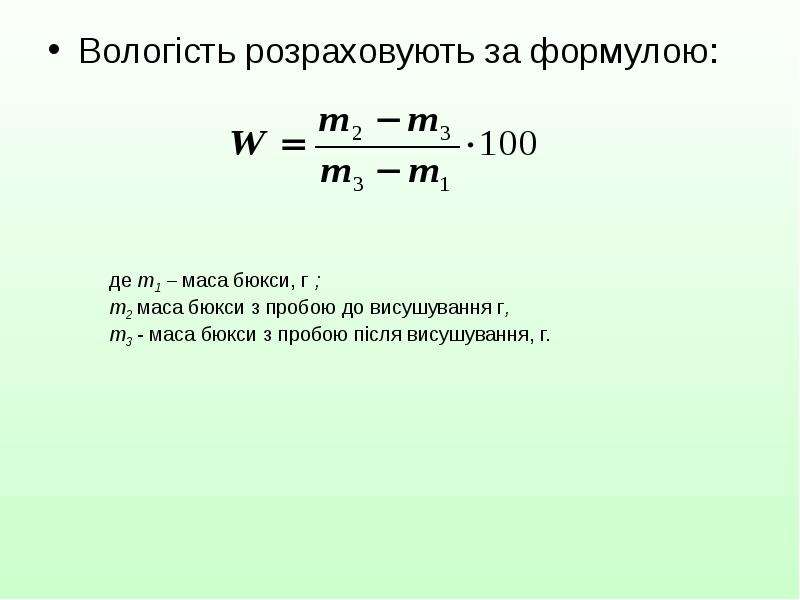

Вологість розраховують за формулою: Вологість розраховують за формулою:

Слайд 8

Описание слайда:

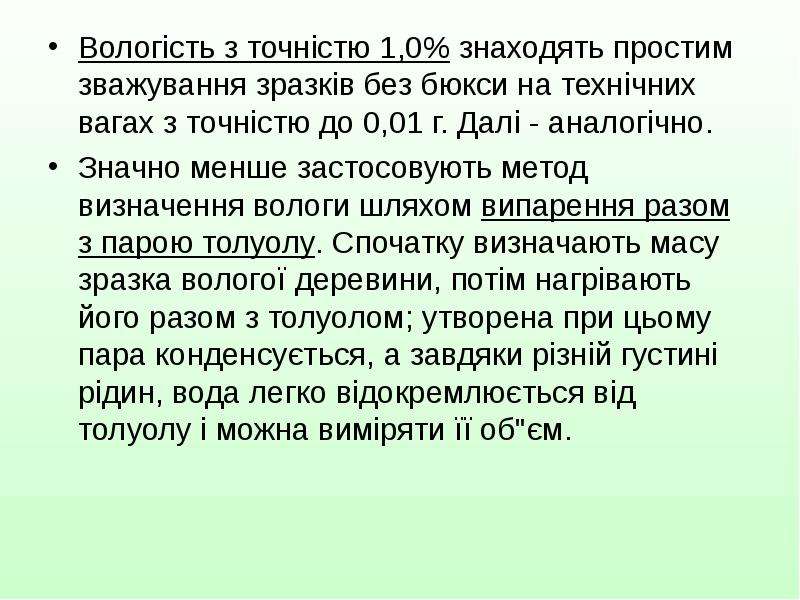

Вологість з точністю 1,0% знаходять простим зважування зразків без бюкси на технічних вагах з точністю до 0,01 г. Далі - аналогічно. Вологість з точністю 1,0% знаходять простим зважування зразків без бюкси на технічних вагах з точністю до 0,01 г. Далі - аналогічно. Значно менше застосовують метод визначення вологи шляхом випарення разом з парою толуолу. Спочатку визначають масу зразка вологої деревини, потім нагрівають його разом з толуолом; утворена при цьому пара конденсується, а завдяки різній густині рідин, вода легко відокремлюється від толуолу і можна виміряти її об"єм.

Слайд 9

Описание слайда:

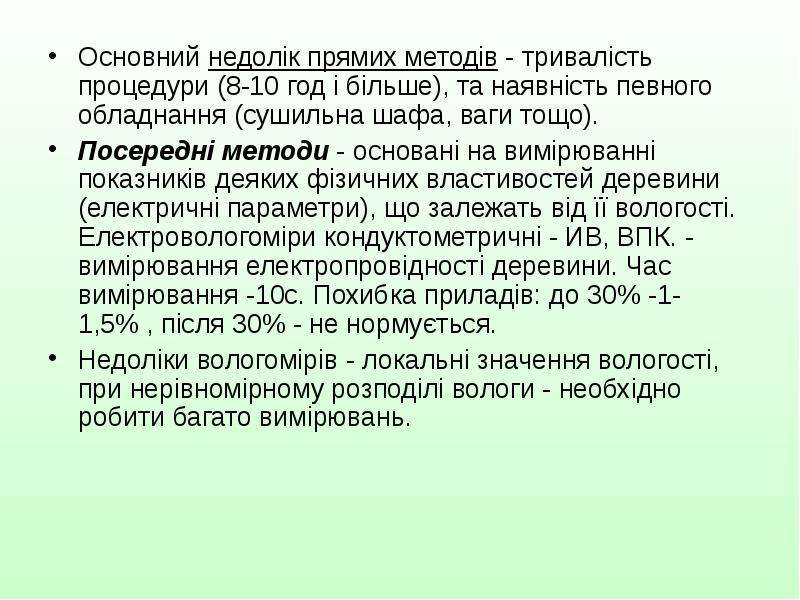

Основний недолік прямих методів - тривалість процедури (8-10 год і більше), та наявність певного обладнання (сушильна шафа, ваги тощо). Основний недолік прямих методів - тривалість процедури (8-10 год і більше), та наявність певного обладнання (сушильна шафа, ваги тощо). Посередні методи - основані на вимірюванні показників деяких фізичних властивостей деревини (електричні параметри), що залежать від її вологості. Електровологоміри кондуктометричні - ИВ, ВПК. - вимірювання електропровідності деревини. Час вимірювання -10с. Похибка приладів: до 30% -1-1,5% , після 30% - не нормується. Недоліки вологомірів - локальні значення вологості, при нерівномірному розподілі вологи - необхідно робити багато вимірювань.

Слайд 10

Описание слайда:

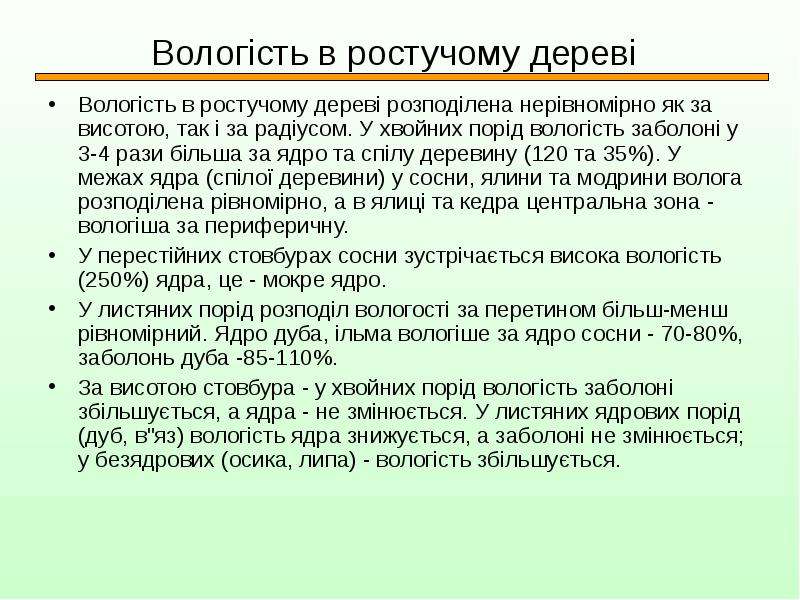

Вологість в ростучому дереві Вологість в ростучому дереві розподілена нерівномірно як за висотою, так і за радіусом. У хвойних порід вологість заболоні у 3-4 рази більша за ядро та спілу деревину (120 та 35%). У межах ядра (спілої деревини) у сосни, ялини та модрини волога розподілена рівномірно, а в ялиці та кедра центральна зона - вологіша за периферичну. У перестійних стовбурах сосни зустрічається висока вологість (250%) ядра, це - мокре ядро. У листяних порід розподіл вологості за перетином більш-менш рівномірний. Ядро дуба, ільма вологіше за ядро сосни - 70-80%, заболонь дуба -85-110%. За висотою стовбура - у хвойних порід вологість заболоні збільшується, а ядра - не змінюється. У листяних ядрових порід (дуб, в"яз) вологість ядра знижується, а заболоні не змінюється; у безядрових (осика, липа) - вологість збільшується.

Слайд 11

Описание слайда:

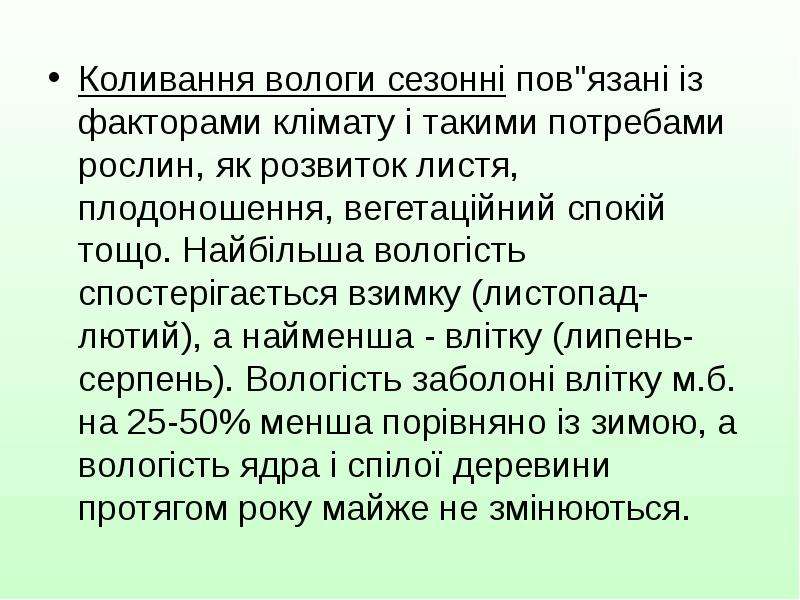

Коливання вологи сезонні пов"язані із факторами клімату і такими потребами рослин, як розвиток листя, плодоношення, вегетаційний спокій тощо. Найбільша вологість спостерігається взимку (листопад-лютий), а найменша - влітку (липень-серпень). Вологість заболоні влітку м.б. на 25-50% менша порівняно із зимою, а вологість ядра і спілої деревини протягом року майже не змінюються. Коливання вологи сезонні пов"язані із факторами клімату і такими потребами рослин, як розвиток листя, плодоношення, вегетаційний спокій тощо. Найбільша вологість спостерігається взимку (листопад-лютий), а найменша - влітку (липень-серпень). Вологість заболоні влітку м.б. на 25-50% менша порівняно із зимою, а вологість ядра і спілої деревини протягом року майже не змінюються.

Слайд 12

Описание слайда:

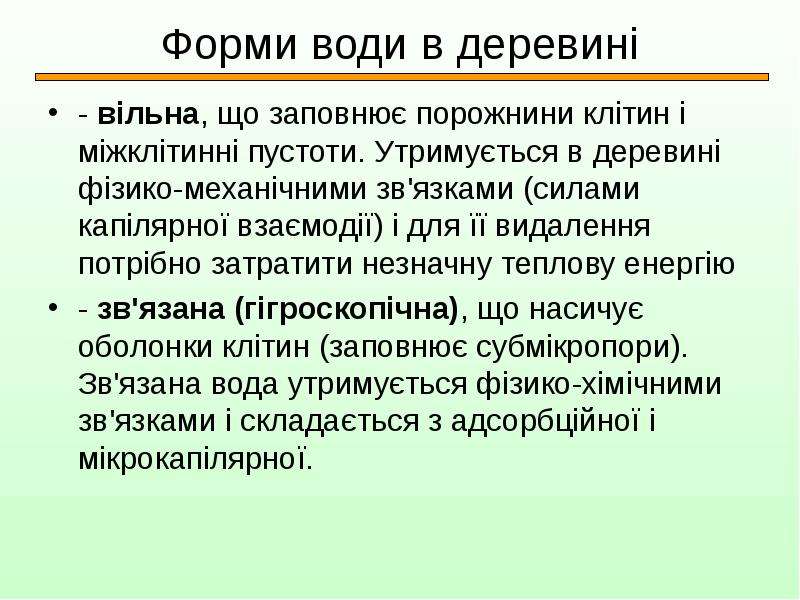

Форми води в деревині - вільна, що заповнює порожнини клітин і міжклітинні пустоти. Утримується в деревині фізико-механічними зв'язками (силами капілярної взаємодії) і для її видалення потрібно затратити незначну теплову енергію - зв'язана (гігроскопічна), що насичує оболонки клітин (заповнює субмікропори). Зв'язана вода утримується фізико-хімічними зв'язками і складається з адсорбційної і мікрокапілярної.

Слайд 13

Описание слайда:

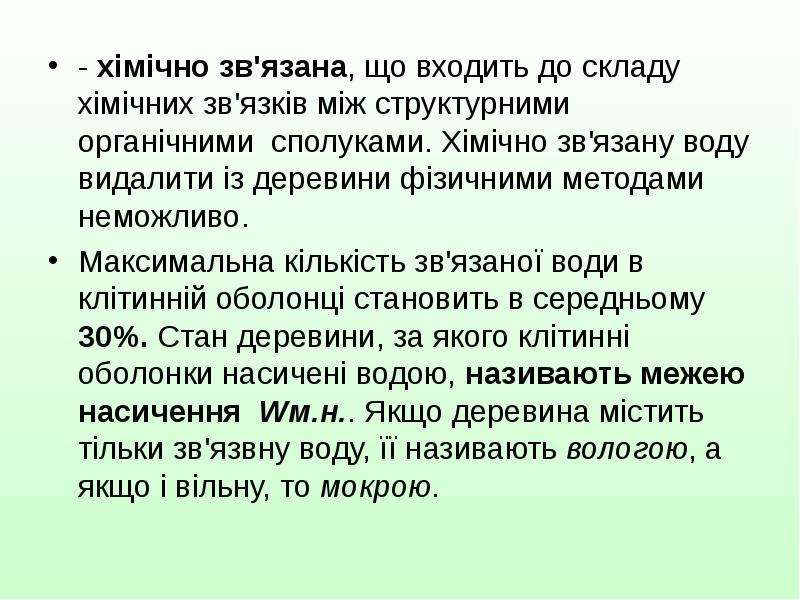

- хімічно зв'язана, що входить до складу хімічних зв'язків між структурними органічними сполуками. Хімічно зв'язану воду видалити із деревини фізичними методами неможливо. - хімічно зв'язана, що входить до складу хімічних зв'язків між структурними органічними сполуками. Хімічно зв'язану воду видалити із деревини фізичними методами неможливо. Максимальна кількість зв'язаної води в клітинній оболонці становить в середньому 30%. Стан деревини, за якого клітинні оболонки насичені водою, називають межею насичення Wм.н.. Якщо деревина містить тільки зв'язвну воду, її називають вологою, а якщо і вільну, то мокрою.

Слайд 14

Описание слайда:

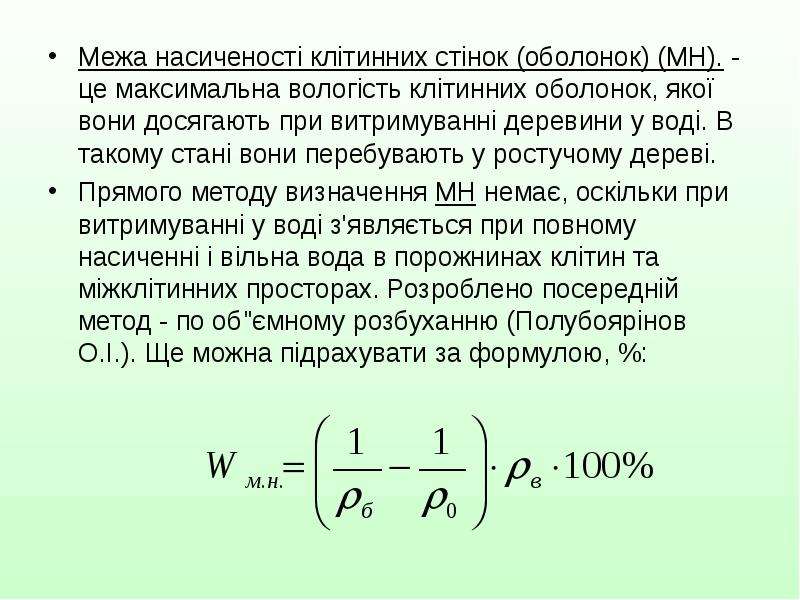

Межа насиченості клітинних стінок (оболонок) (МН). - це максимальна вологість клітинних оболонок, якої вони досягають при витримуванні деревини у воді. В такому стані вони перебувають у ростучому дереві. Межа насиченості клітинних стінок (оболонок) (МН). - це максимальна вологість клітинних оболонок, якої вони досягають при витримуванні деревини у воді. В такому стані вони перебувають у ростучому дереві. Прямого методу визначення МН немає, оскільки при витримуванні у воді з'являється при повному насиченні і вільна вода в порожнинах клітин та міжклітинних просторах. Розроблено посередній метод - по об"ємному розбуханню (Полубоярінов О.І.). Ще можна підрахувати за формулою, %:

Слайд 15

Описание слайда:

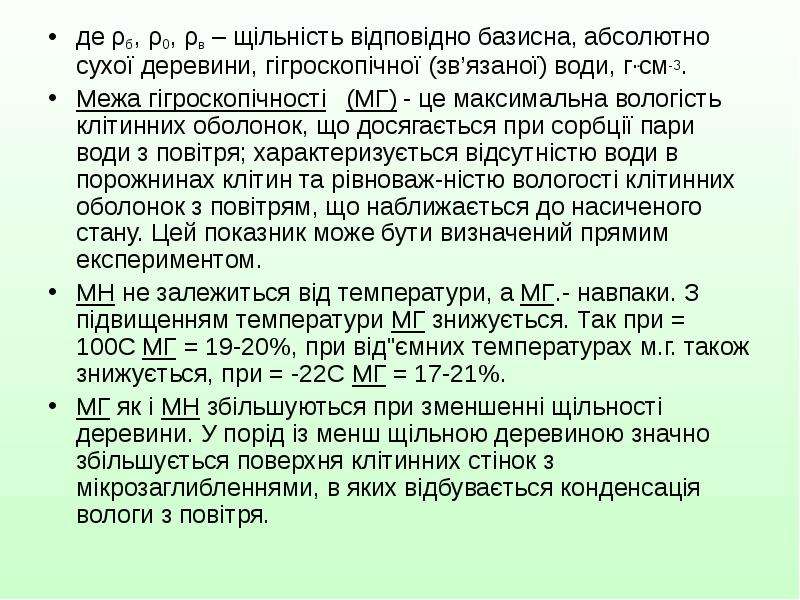

де ρб, ρ0, ρв – щільність відповідно базисна, абсолютно сухої деревини, гігроскопічної (зв’язаної) води, гּ·см-3. де ρб, ρ0, ρв – щільність відповідно базисна, абсолютно сухої деревини, гігроскопічної (зв’язаної) води, гּ·см-3. Межа гігроскопічності (МГ) - це максимальна вологість клітинних оболонок, що досягається при сорбції пари води з повітря; характеризується відсутністю води в порожнинах клітин та рівноваж-ністю вологості клітинних оболонок з повітрям, що наближається до насиченого стану. Цей показник може бути визначений прямим експериментом. МН не залежиться від температури, а МГ.- навпаки. З підвищенням температури МГ знижується. Так при = 100С МГ = 19-20%, при від"ємних температурах м.г. також знижується, при = -22С МГ = 17-21%. МГ як і МН збільшуються при зменшенні щільності деревини. У порід із менш щільною деревиною значно збільшується поверхня клітинних стінок з мікрозаглибленнями, в яких відбувається конденсація вологи з повітря.

Слайд 16

Описание слайда:

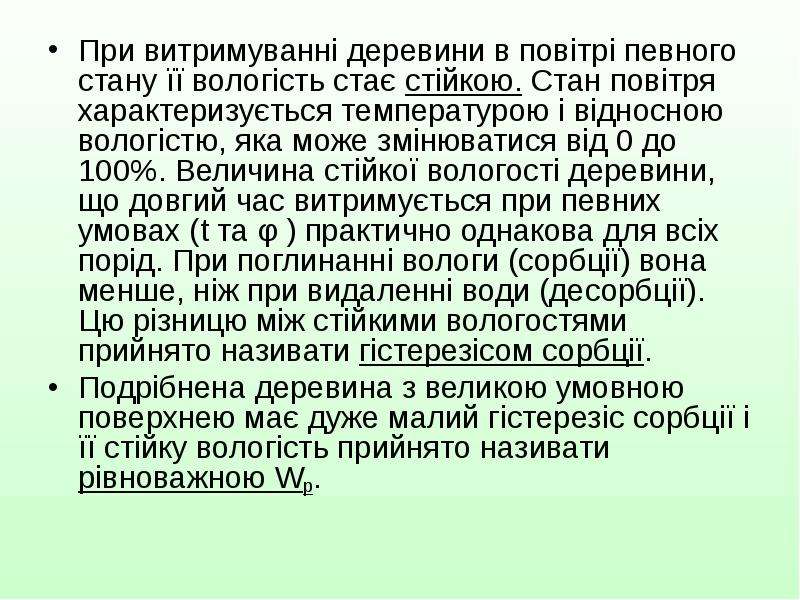

При витримуванні деревини в повітрі певного стану її вологість стає стійкою. Стан повітря характеризується температурою і відносною вологістю, яка може змінюватися від 0 до 100%. Величина стійкої вологості деревини, що довгий час витримується при певних умовах (t та φ ) практично однакова для всіх порід. При поглинанні вологи (сорбції) вона менше, ніж при видаленні води (десорбції). Цю різницю між стійкими вологостями прийнято називати гістерезісом сорбції. При витримуванні деревини в повітрі певного стану її вологість стає стійкою. Стан повітря характеризується температурою і відносною вологістю, яка може змінюватися від 0 до 100%. Величина стійкої вологості деревини, що довгий час витримується при певних умовах (t та φ ) практично однакова для всіх порід. При поглинанні вологи (сорбції) вона менше, ніж при видаленні води (десорбції). Цю різницю між стійкими вологостями прийнято називати гістерезісом сорбції. Подрібнена деревина з великою умовною поверхнею має дуже малий гістерезіс сорбції і її стійку вологість прийнято називати рівноважною Wр.

Слайд 17

Описание слайда:

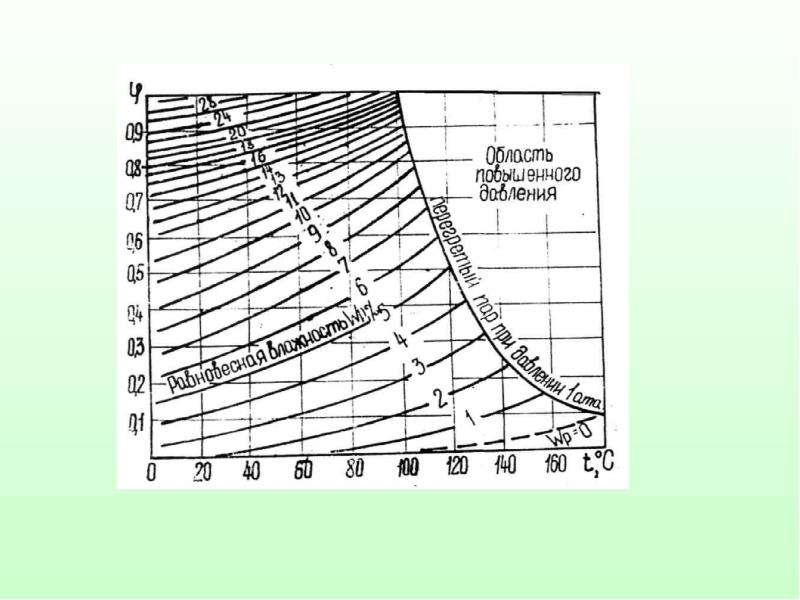

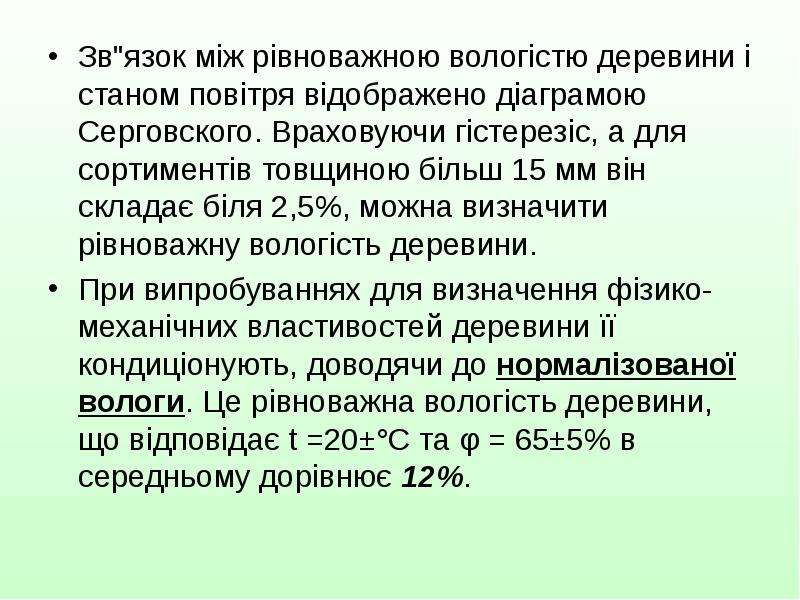

Зв"язок між рівноважною вологістю деревини і станом повітря відображено діаграмою Серговского. Враховуючи гістерезіс, а для сортиментів товщиною більш 15 мм він складає біля 2,5%, можна визначити рівноважну вологість деревини. Зв"язок між рівноважною вологістю деревини і станом повітря відображено діаграмою Серговского. Враховуючи гістерезіс, а для сортиментів товщиною більш 15 мм він складає біля 2,5%, можна визначити рівноважну вологість деревини. При випробуваннях для визначення фізико-механічних властивостей деревини її кондиціонують, доводячи до нормалізованої вологи. Це рівноважна вологість деревини, що відповідає t =20±°С та φ = 65±5% в середньому дорівнює 12%.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

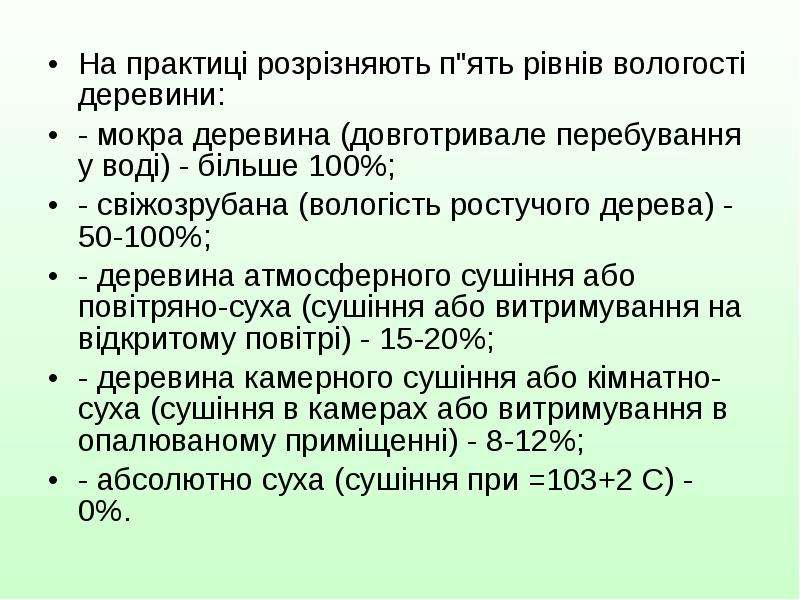

На практиці розрізняють п"ять рівнів вологості деревини: На практиці розрізняють п"ять рівнів вологості деревини: - мокра деревина (довготривале перебування у воді) - більше 100%; - свіжозрубана (вологість ростучого дерева) - 50-100%; - деревина атмосферного сушіння або повітряно-суха (сушіння або витримування на відкритому повітрі) - 15-20%; - деревина камерного сушіння або кімнатно-суха (сушіння в камерах або витримування в опалюваному приміщенні) - 8-12%; - абсолютно суха (сушіння при =103+2 С) - 0%.
