Слайд 1

Описание слайда:

Автоматизированные информационно-управляющие системы Доц. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

Лекция 7 Модульные системы сбора данных

Слайд 3

Описание слайда:

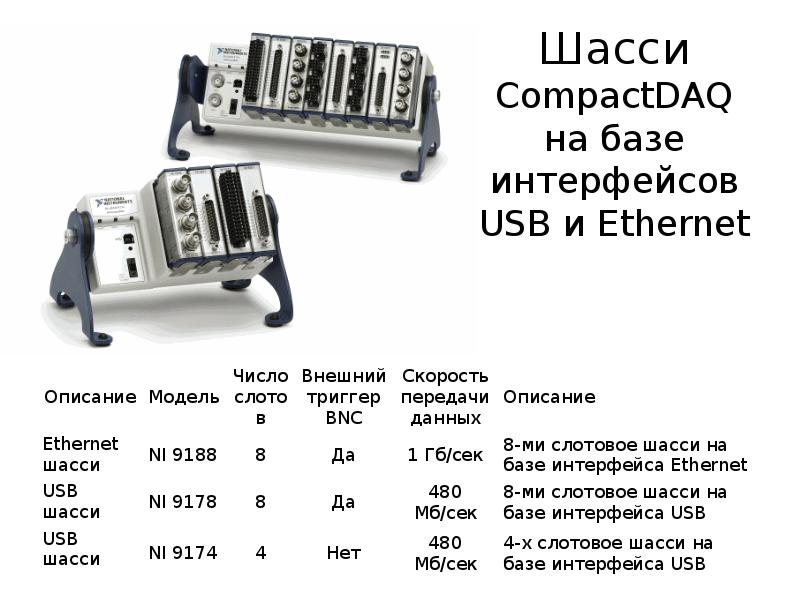

Шасси CompactDAQ на базе интерфейсов USB и Ethernet

Слайд 4

Описание слайда:

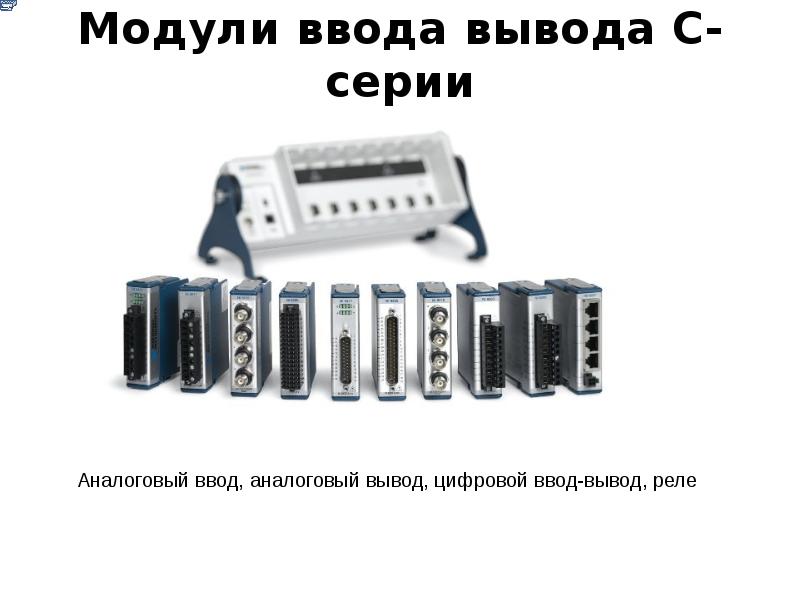

Модули ввода вывода C-серии

Слайд 5

Описание слайда:

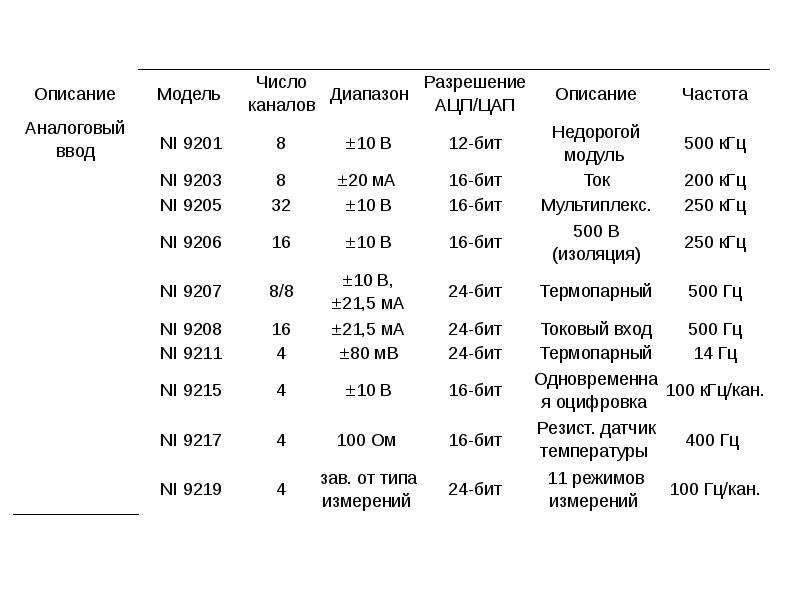

Слайд 6

Описание слайда:

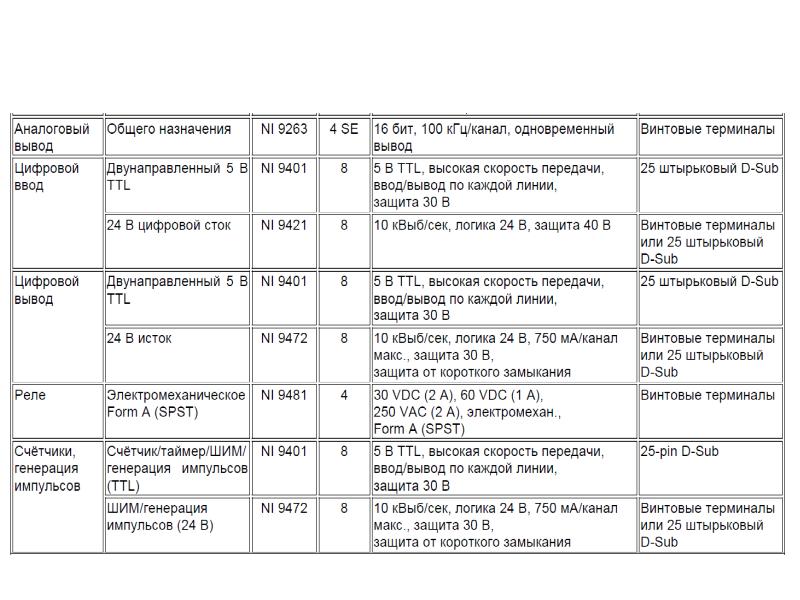

Слайд 7

Описание слайда:

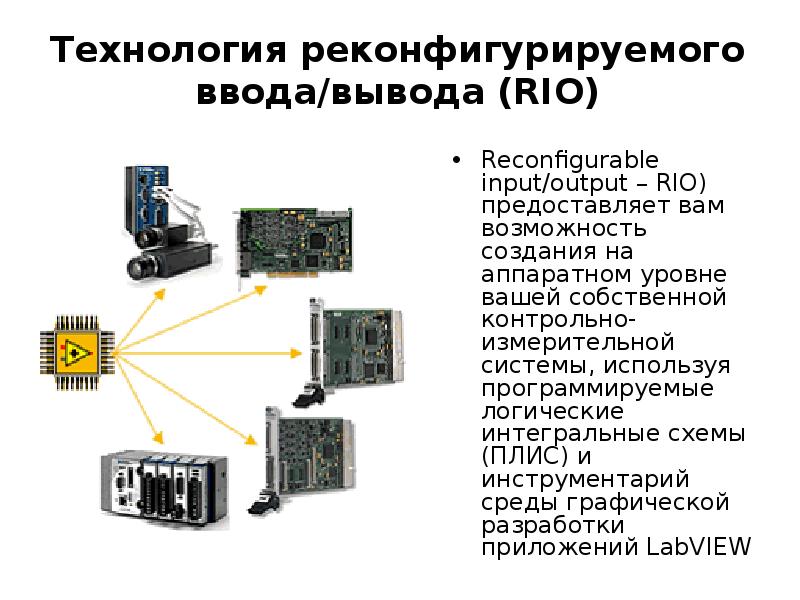

Технология реконфигурируемого ввода/вывода (RIO) Reconfigurable input/output – RIO) предоставляет вам возможность создания на аппаратном уровне вашей собственной контрольно-измерительной системы, используя программируемые логические интегральные схемы (ПЛИС) и инструментарий среды графической разработки приложений LabVIEW

Слайд 8

Описание слайда:

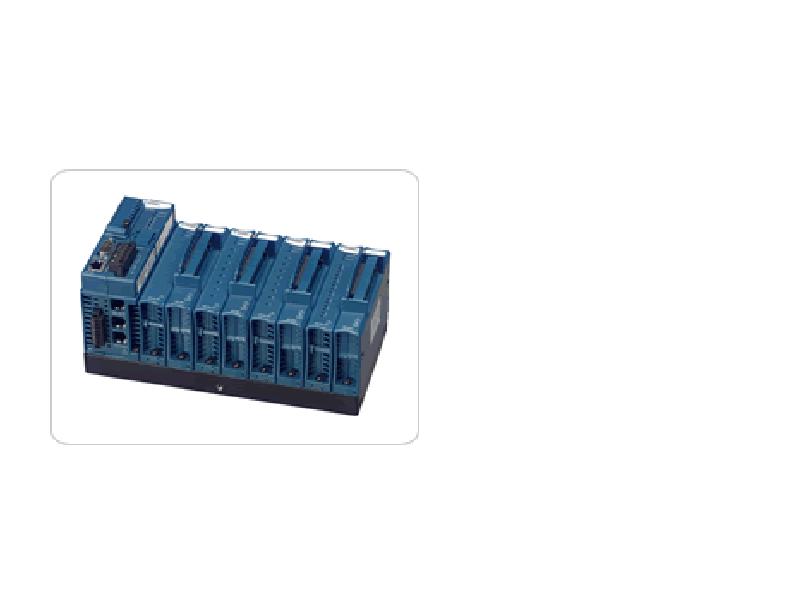

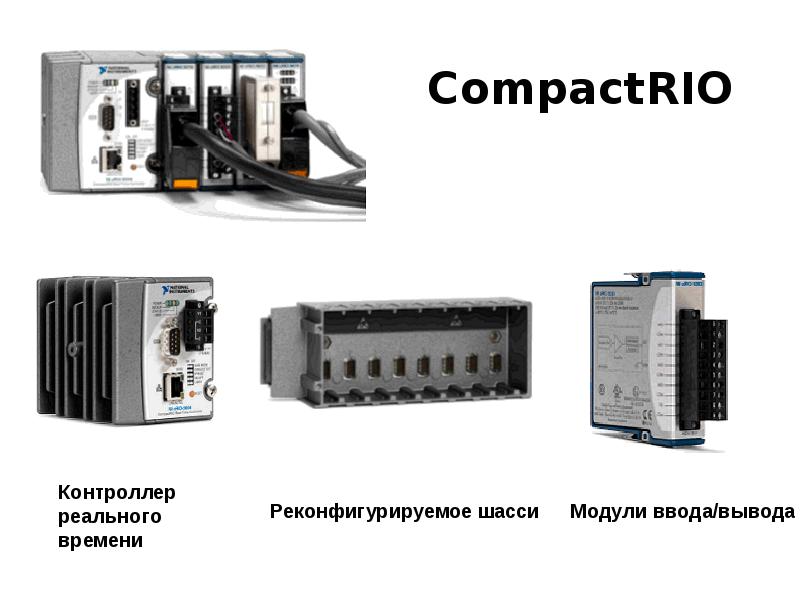

CompactRIO

Слайд 9

Описание слайда:

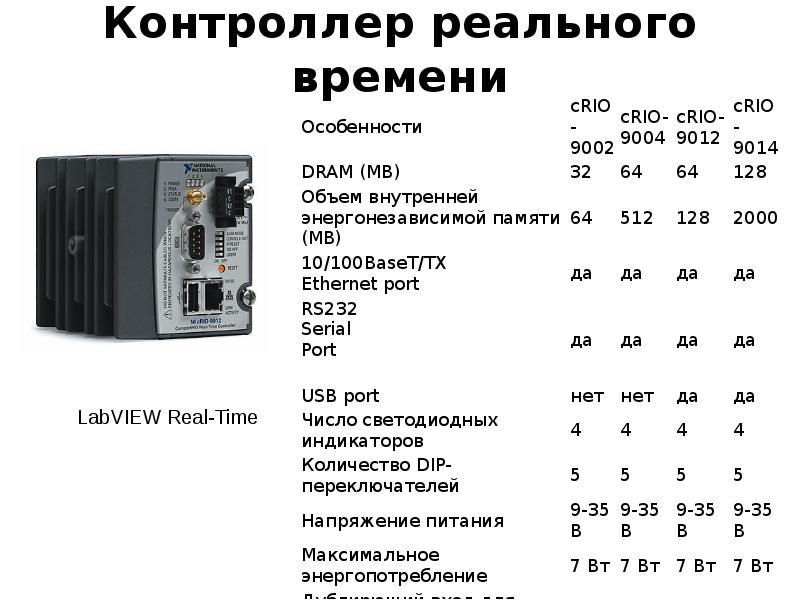

Контроллер реального времени

Слайд 10

Описание слайда:

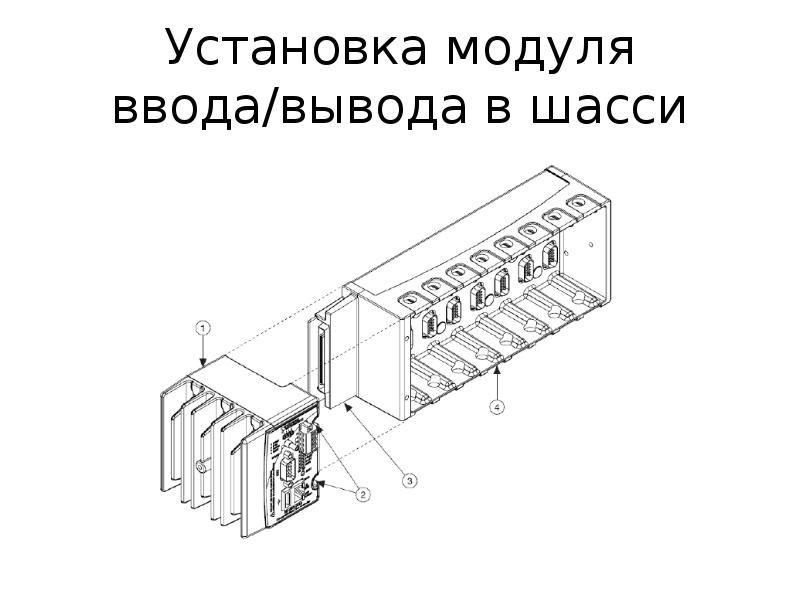

Установка модуля ввода/вывода в шасси

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

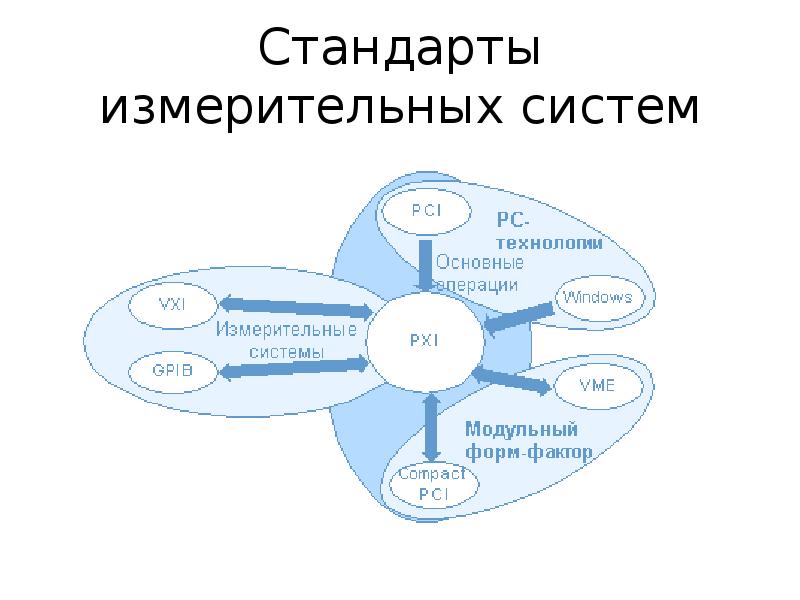

Стандарты измерительных систем

Слайд 13

Описание слайда:

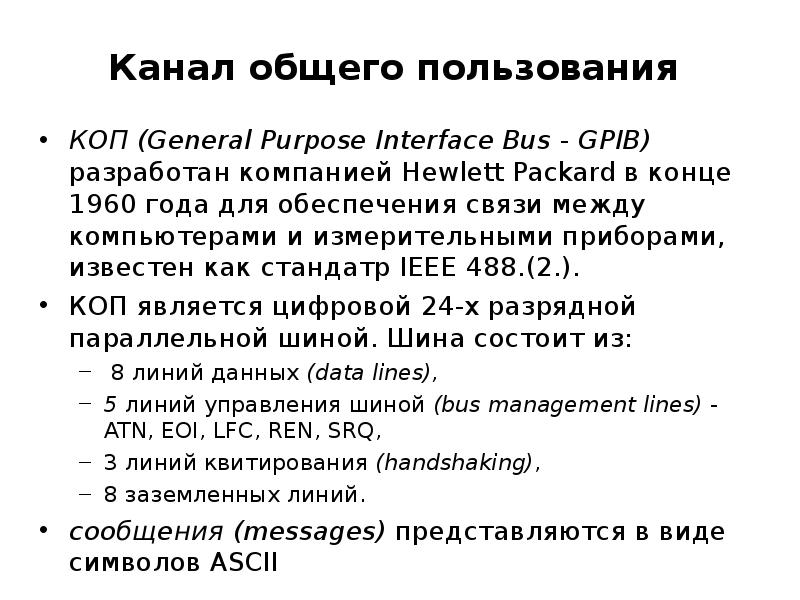

Канал общего пользования КОП (General Purpose Interface Bus - GPIB) разработан компанией Hewlett Packard в конце 1960 года для обеспечения связи между компьютерами и измерительными приборами, известен как стандатр IEEE 488.(2.). КОП является цифровой 24-х разрядной параллельной шиной. Шина состоит из: 8 линий данных (data lines), 5 линий управления шиной (bus management lines) - ATN, EOI, LFC, REN, SRQ, 3 линий квитирования (handshaking), 8 заземленных линий. сообщения (messages) представляются в виде символов ASCII

Слайд 14

Описание слайда:

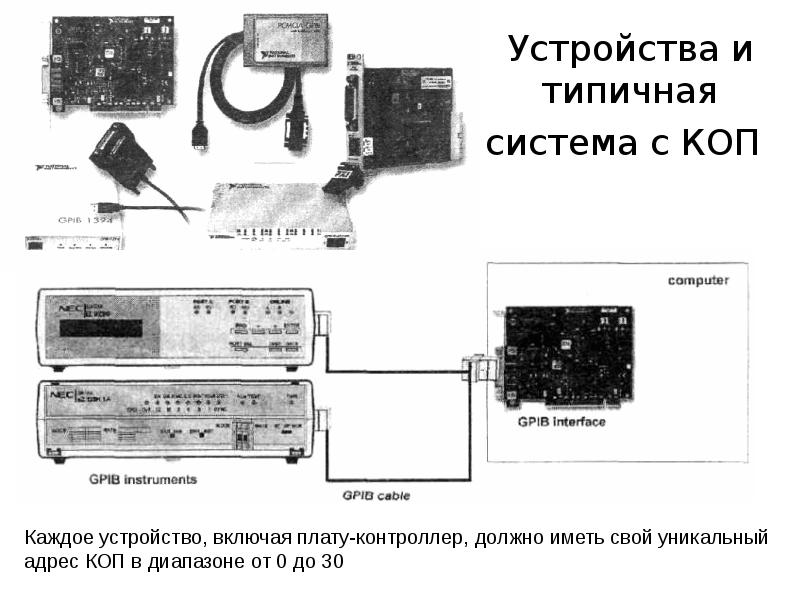

Устройства и типичная система с КОП

Слайд 15

Описание слайда:

PXI и VXI

Слайд 16

Описание слайда:

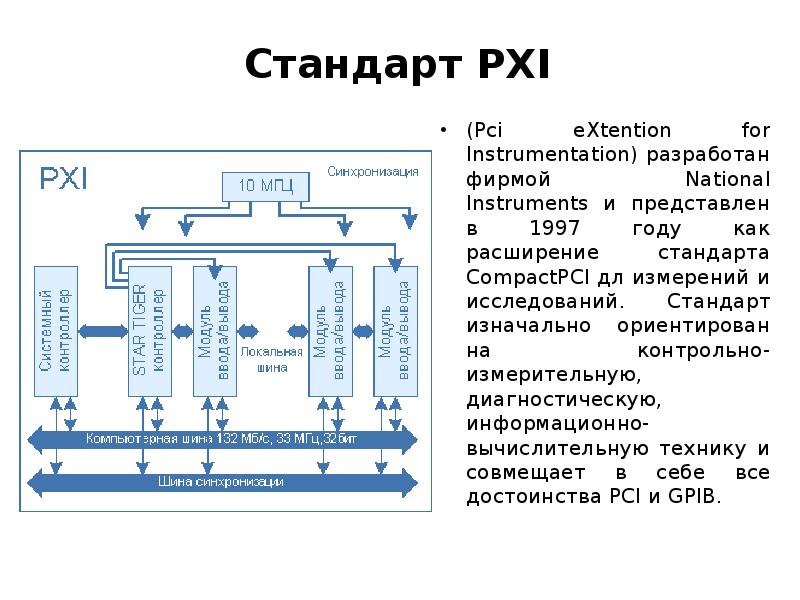

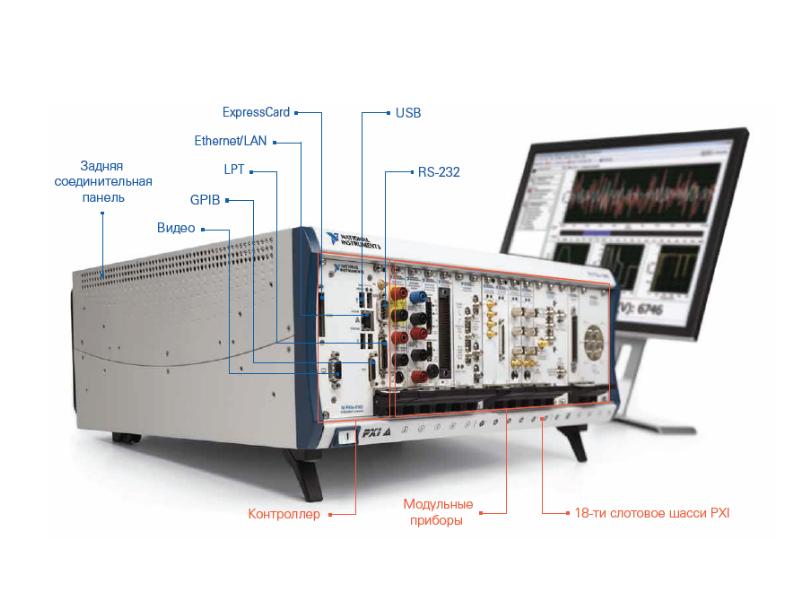

Стандарт PXI (Pci eXtention for Instrumentation) разработан фирмой National Instruments и представлен в 1997 году как расширение стандарта CompactPCI дл измерений и исследований. Стандарт изначально ориентирован на контрольно-измерительную, диагностическую, информационно-вычислительную технику и совмещает в себе все достоинства PCI и GPIB.

Слайд 17

Описание слайда:

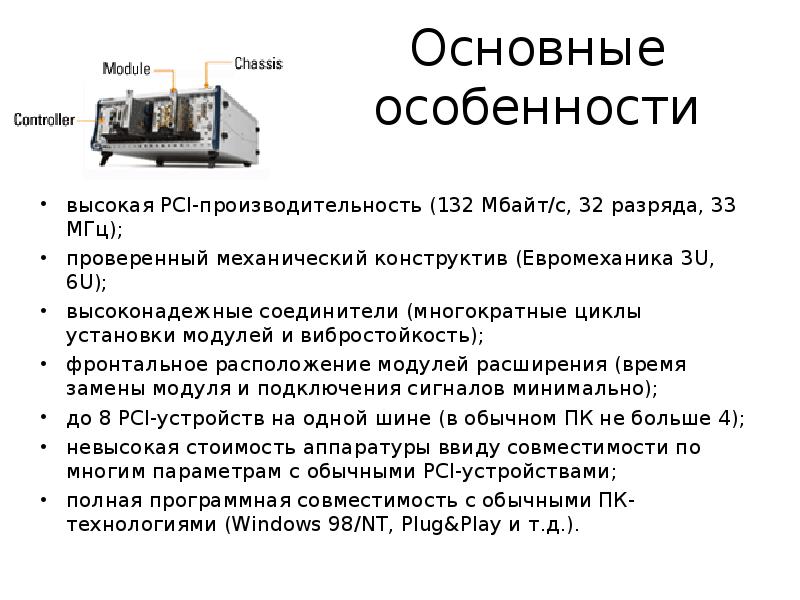

Основные особенности высокая PCI-производительность (132 Мбайт/с, 32 разряда, 33 МГц); проверенный механический конструктив (Евромеханика 3U, 6U); высоконадежные соединители (многократные циклы установки модулей и вибростойкость); фронтальное расположение модулей расширения (время замены модуля и подключения сигналов минимально); до 8 PCI-устройств на одной шине (в обычном ПК не больше 4); невысокая стоимость аппаратуры ввиду совместимости по многим параметрам с обычными PCI-устройствами; полная программная совместимость с обычными ПК-технологиями (Windows 98/NT, Plug&Play и т.д.).

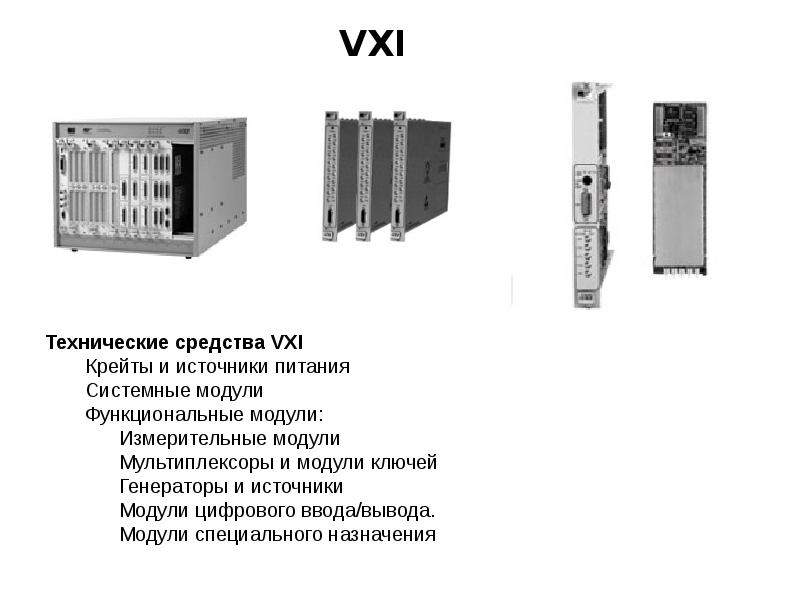

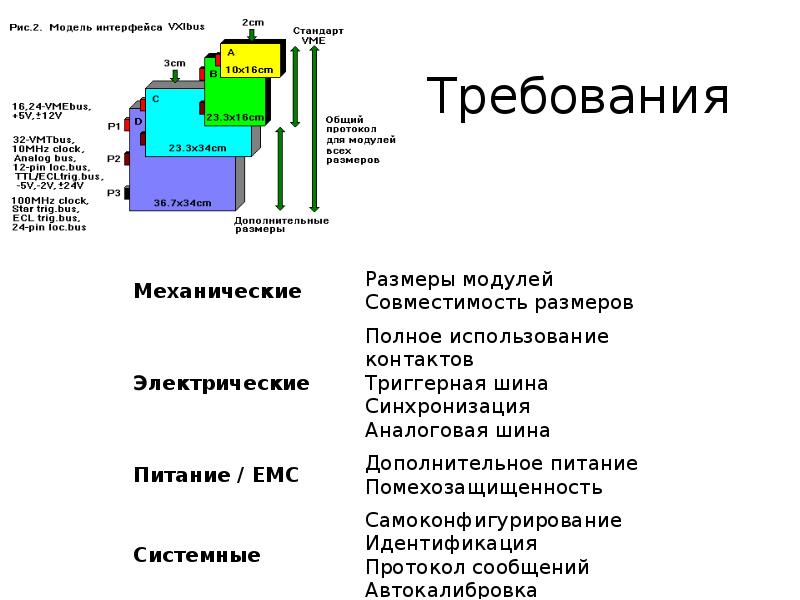

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

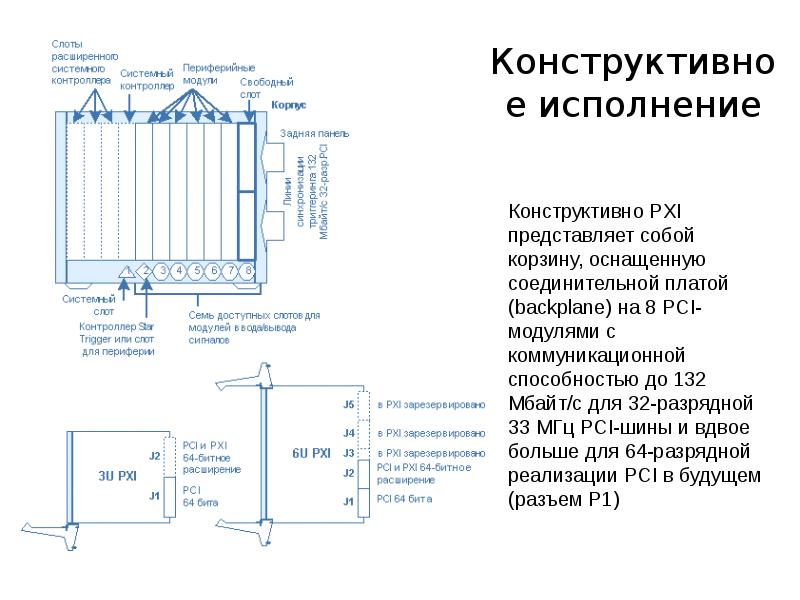

Конструктивное исполнение

Слайд 20

Описание слайда:

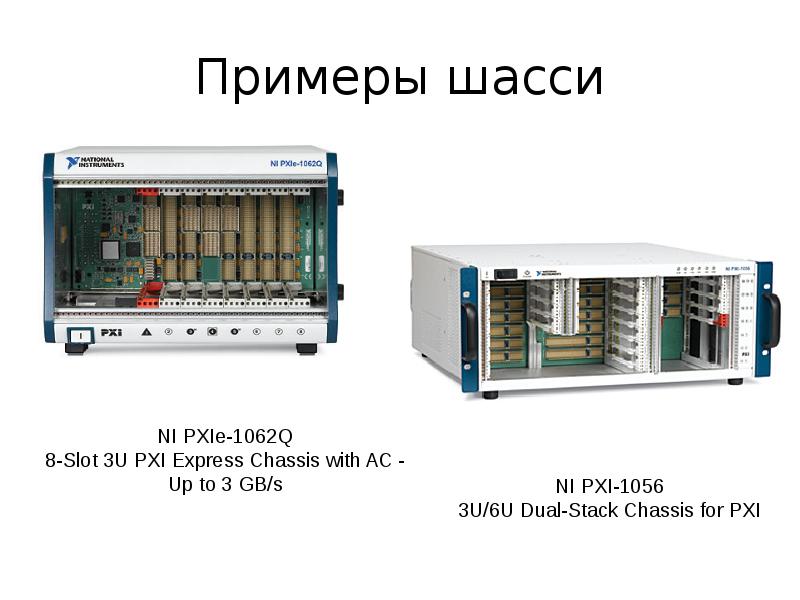

Примеры шасси

Слайд 21

Описание слайда:

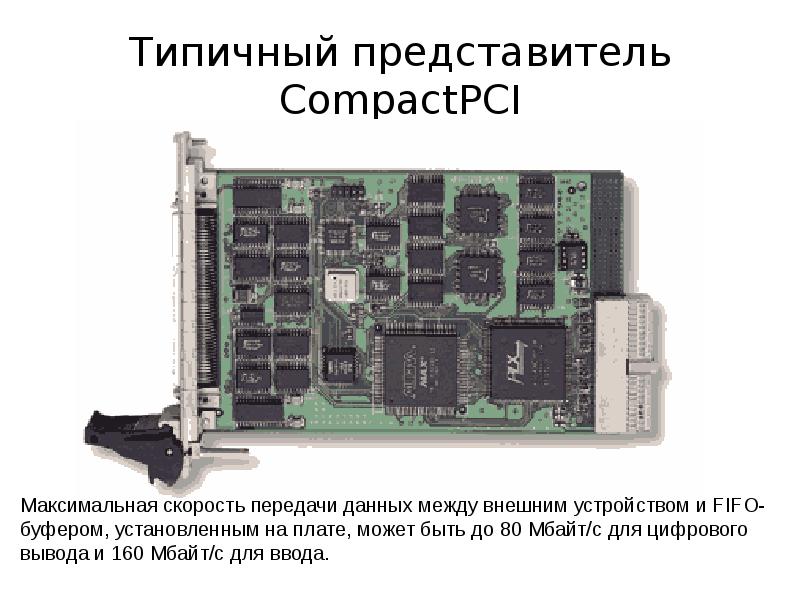

Типичный представитель CompactPCI

Слайд 22

Описание слайда:

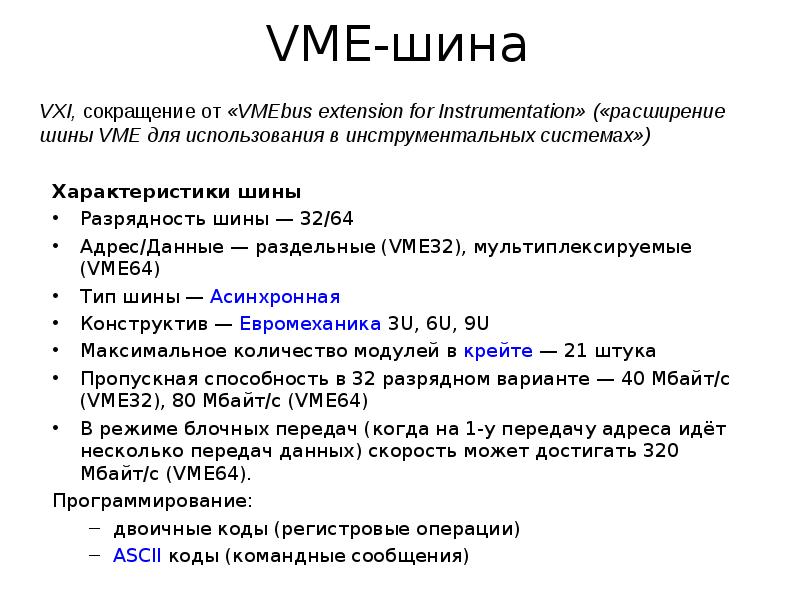

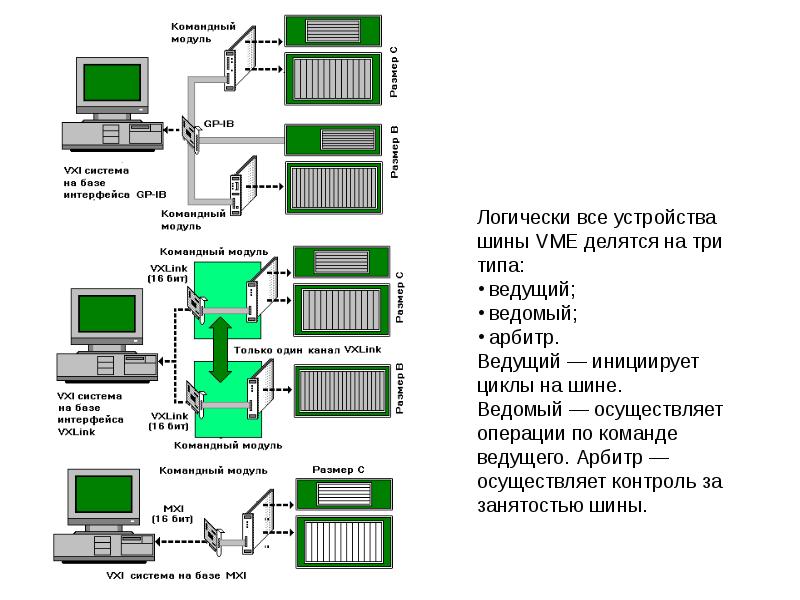

VME-шина Характеристики шины Разрядность шины — 32/64 Адрес/Данные — раздельные (VME32), мультиплексируемые (VME64) Тип шины — Асинхронная Конструктив — Евромеханика 3U, 6U, 9U Максимальное количество модулей в крейте — 21 штука Пропускная способность в 32 разрядном варианте — 40 Мбайт/с (VME32), 80 Мбайт/с (VME64) В режиме блочных передач (когда на 1-у передачу адреса идёт несколько передач данных) скорость может достигать 320 Мбайт/с (VME64). Программирование: двоичные коды (регистровые операции) ASCII коды (командные сообщения)
