Слайд 1

Описание слайда:

Автоматизированные информационно-управляющие системы Доц. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

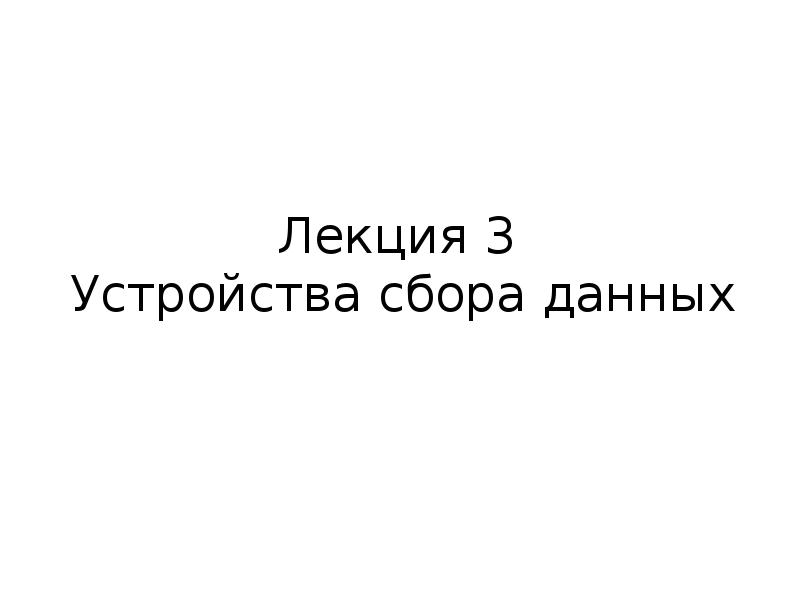

Лекция 3 Устройства сбора данных

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Обобщенная структура автоматизированной информационно-управляющей системы

Слайд 5

Описание слайда:

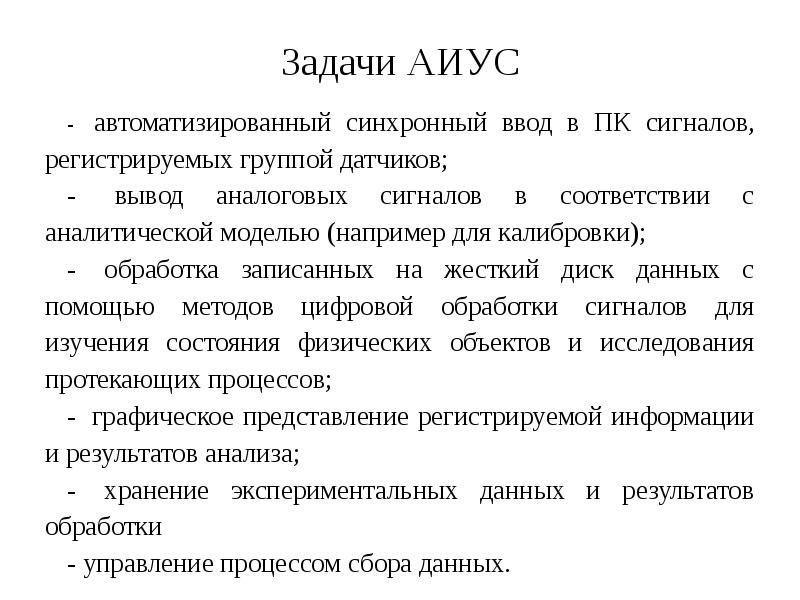

Задачи АИУС

Слайд 6

Описание слайда:

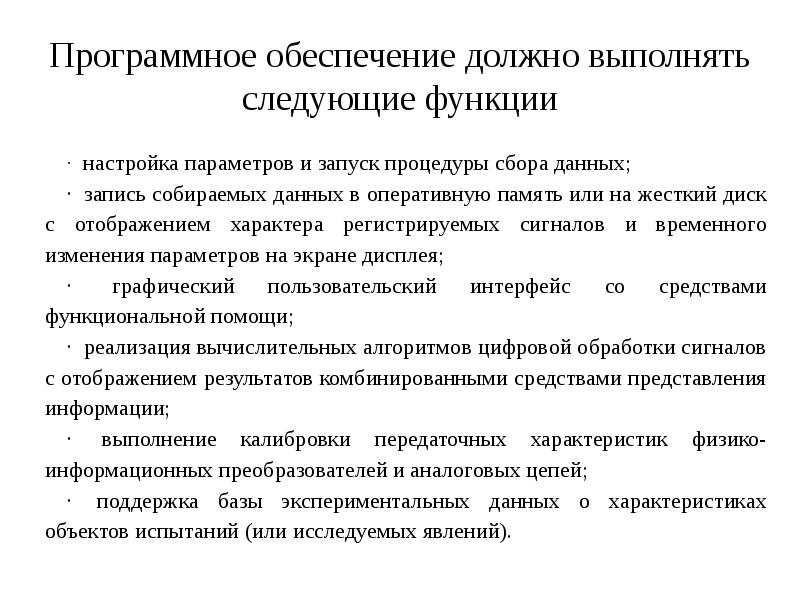

Программное обеспечение должно выполнять следующие функции

Слайд 7

Описание слайда:

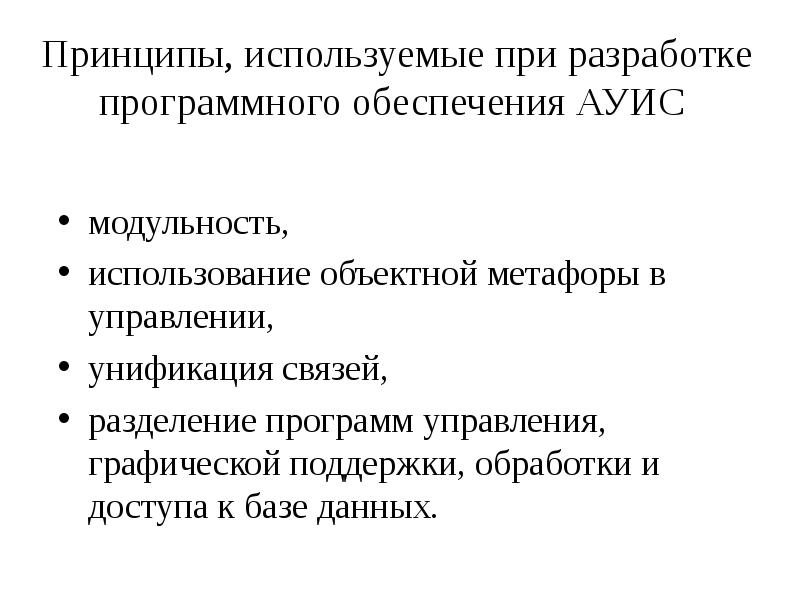

Принципы, используемые при разработке программного обеспечения АУИС модульность, использование объектной метафоры в управлении, унификация связей, разделение программ управления, графической поддержки, обработки и доступа к базе данных.

Слайд 8

Описание слайда:

Типы сигналов

Слайд 9

Описание слайда:

Устройства сбора данных Устройства аналогового ввода/вывода Устройства цифрового ввода/вывода Счётчики/таймеры Многофункциональные устройства, поддерживающие аналоговые и цифровые операции, а также возможности счётчиков

Слайд 10

Описание слайда:

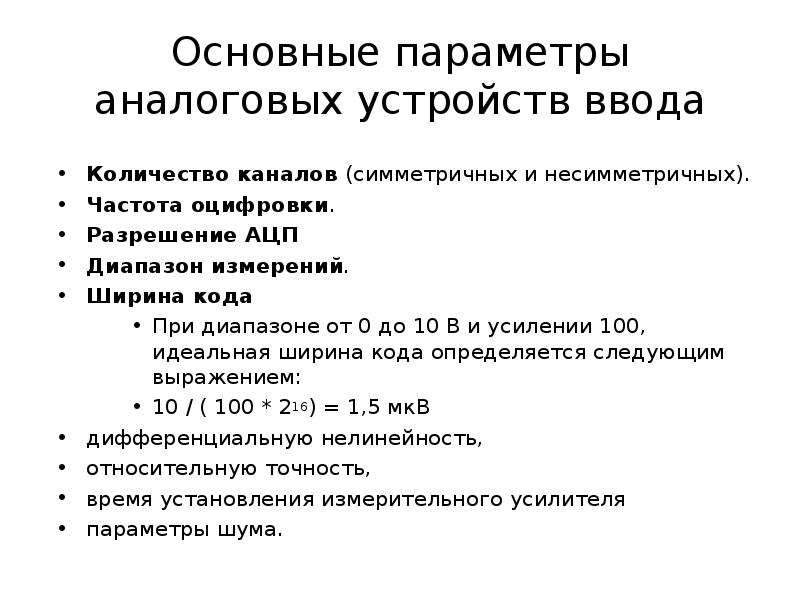

Основные параметры аналоговых устройств ввода Количество каналов (симметричных и несимметричных). Частота оцифровки. Разрешение АЦП Диапазон измерений. Ширина кода При диапазоне от 0 до 10 В и усилении 100, идеальная ширина кода определяется следующим выражением: 10 / ( 100 * 216) = 1,5 мкВ дифференциальную нелинейность, относительную точность, время установления измерительного усилителя параметры шума.

Слайд 11

Описание слайда:

Сравнительные характеристики устройств сбора данных

Слайд 12

Описание слайда:

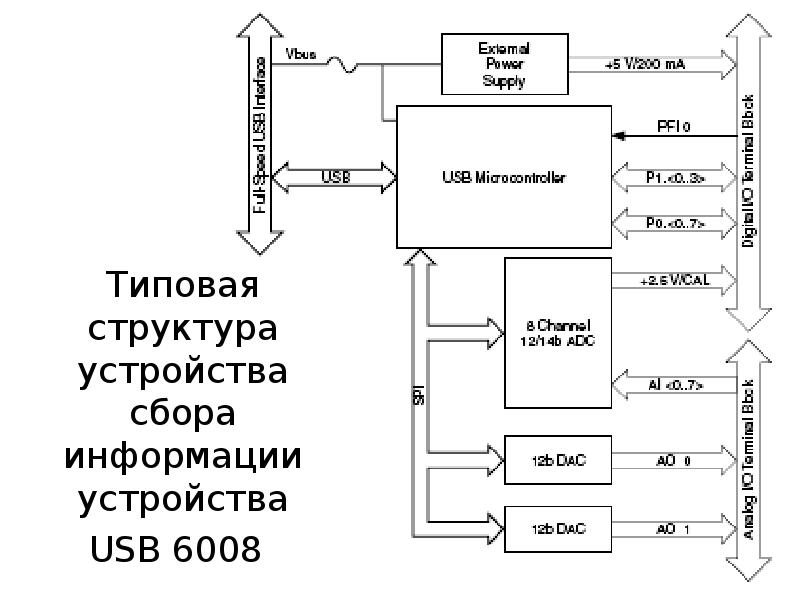

Типовая структура устройства сбора информации устройства USB 6008

Слайд 13

Описание слайда:

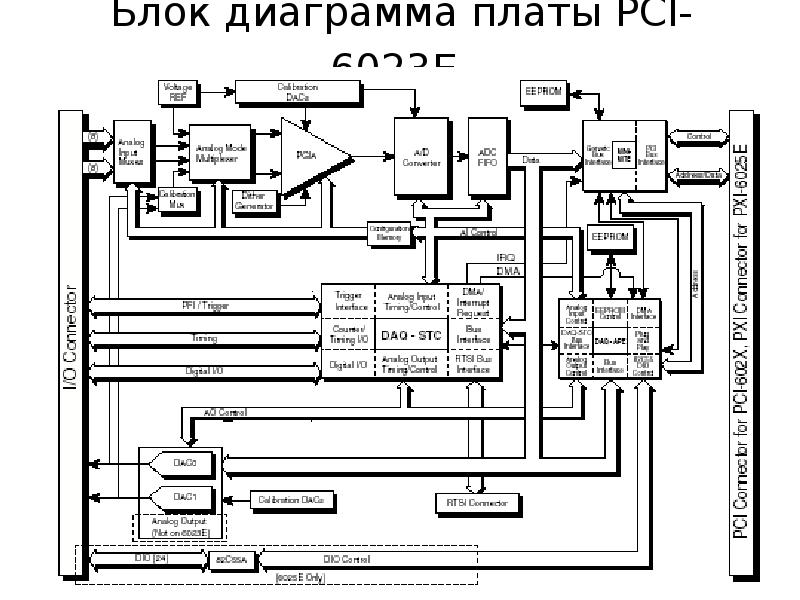

Блок диаграмма платы PCI-6023E

Слайд 14

Описание слайда:

Упрощенная блок-схема модуля ввода-вывода

Слайд 15

Описание слайда:

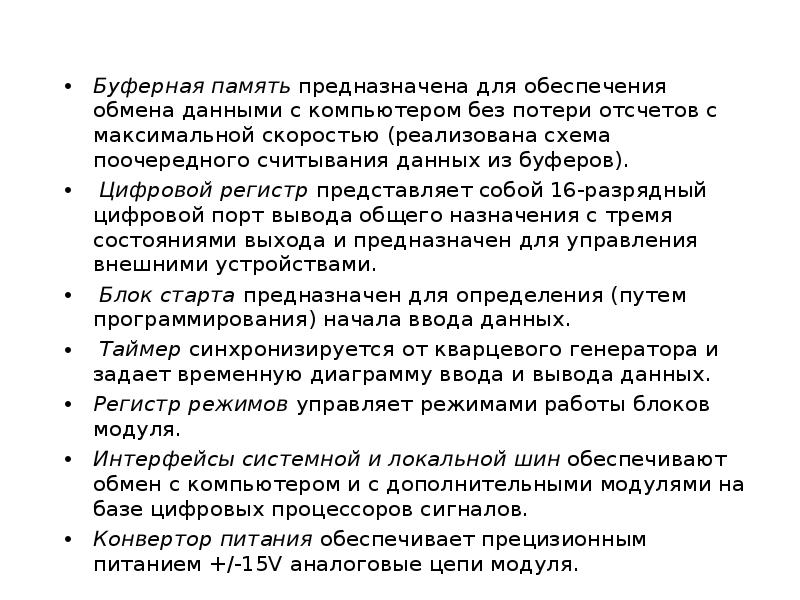

Буферная память предназначена для обеспечения обмена данными с компьютером без потери отсчетов с максимальной скоростью (реализована схема поочередного считывания данных из буферов). Буферная память предназначена для обеспечения обмена данными с компьютером без потери отсчетов с максимальной скоростью (реализована схема поочередного считывания данных из буферов). Цифровой регистр представляет собой 16-разрядный цифровой порт вывода общего назначения с тремя состояниями выхода и предназначен для управления внешними устройствами. Блок старта предназначен для определения (путем программирования) начала ввода данных. Таймер синхронизируется от кварцевого генератора и задает временную диаграмму ввода и вывода данных. Регистр режимов управляет режимами работы блоков модуля. Интерфейсы системной и локальной шин обеспечивают обмен с компьютером и с дополнительными модулями на базе цифровых процессоров сигналов. Конвертор питания обеспечивает прецизионным питанием +/-15V аналоговые цепи модуля.

Слайд 16

Описание слайда:

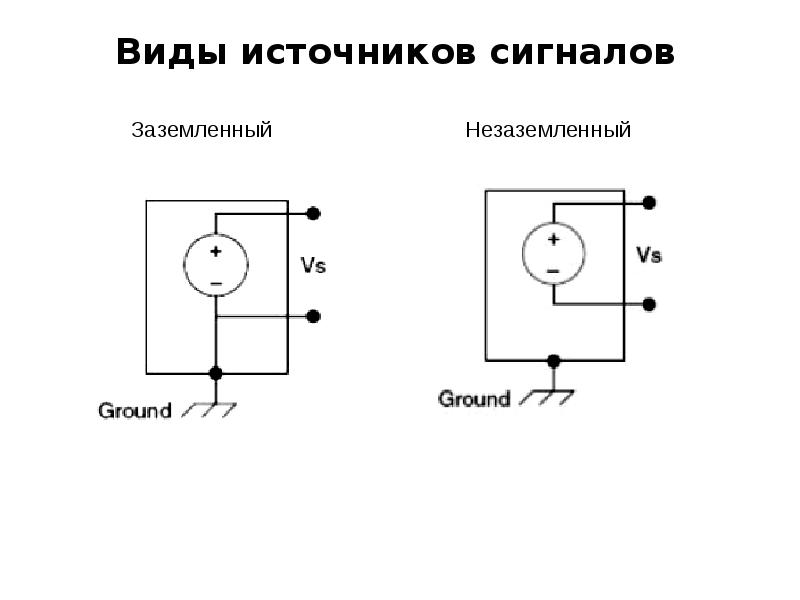

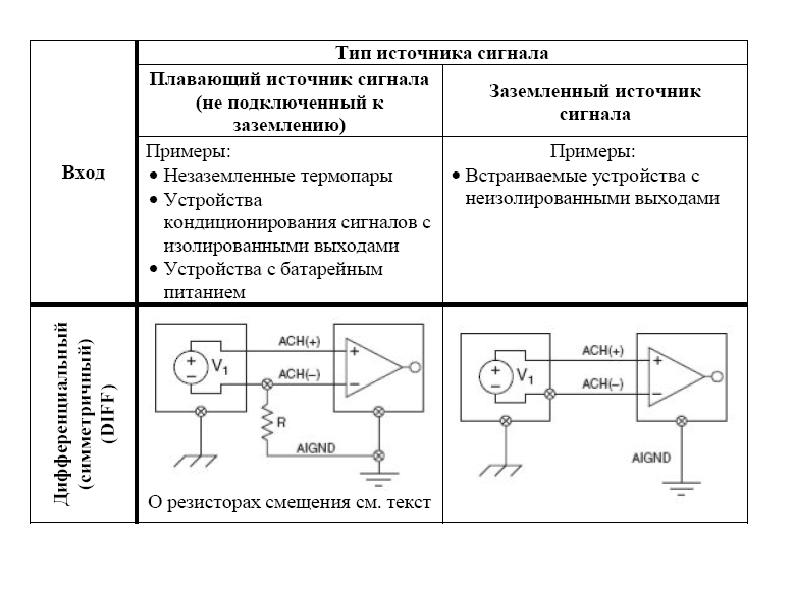

Виды источников сигналов

Слайд 17

Описание слайда:

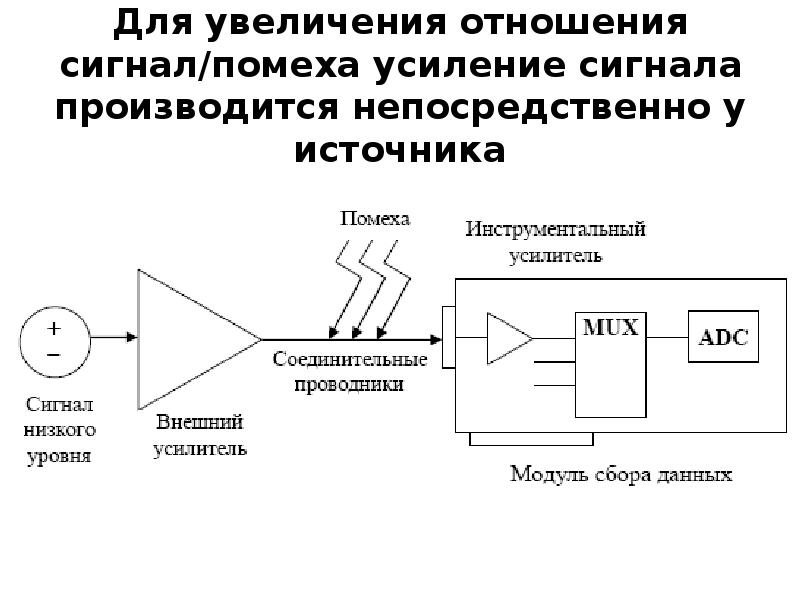

Для увеличения отношения сигнал/помеха усиление сигнала производится непосредственно у источника

Слайд 18

Описание слайда:

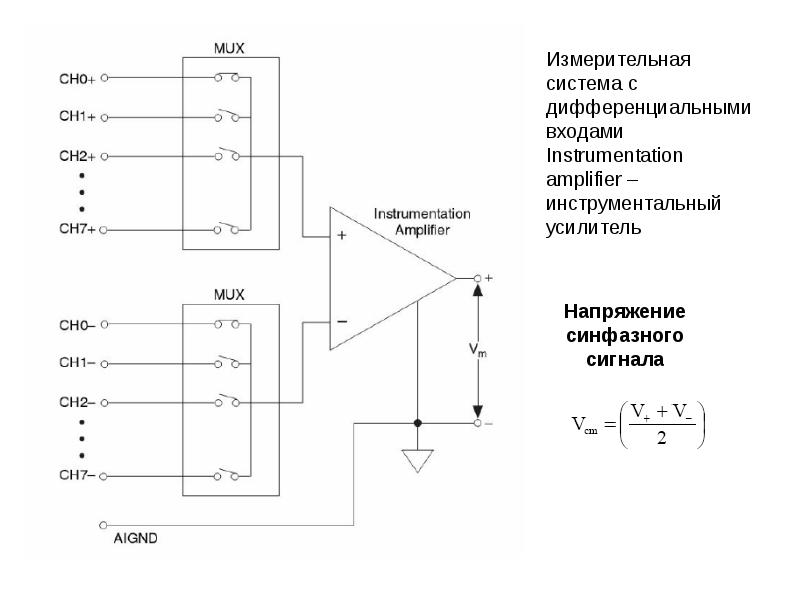

Коэффициент подавления синфазного сигнала

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

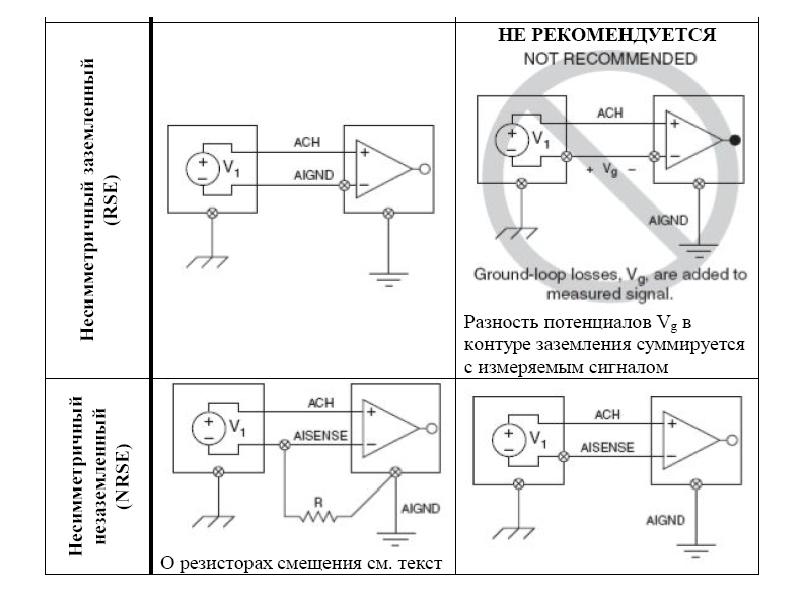

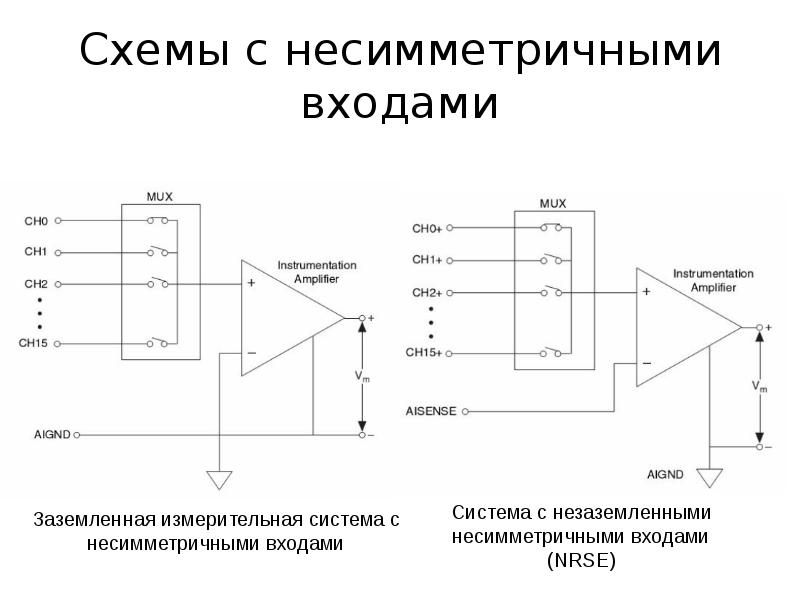

Схемы с несимметричными входами

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Стандартные сигналы Аналоговые сигналы: 0…5 В; 0…10 В; 0…20 мА 4…20 мА, токовая петля. Дискретные сигналы: сигналы TTL-уровня с диапазоном 0…5 В; сигналы TTL-уровня с диапазоном 0…24 в.

Слайд 25

Описание слайда:

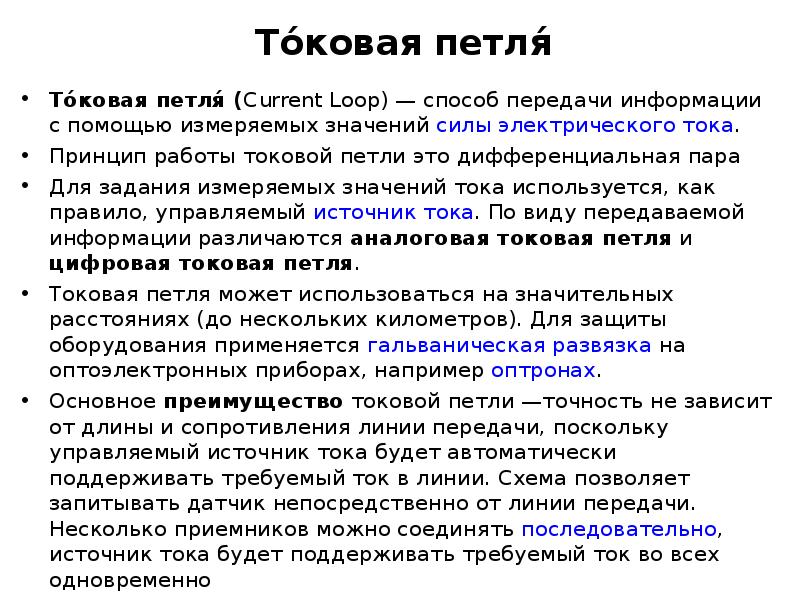

То́ковая петля́ То́ковая петля́ (Current Loop) — способ передачи информации с помощью измеряемых значений силы электрического тока. Принцип работы токовой петли это дифференциальная пара Для задания измеряемых значений тока используется, как правило, управляемый источник тока. По виду передаваемой информации различаются аналоговая токовая петля и цифровая токовая петля. Токовая петля может использоваться на значительных расстояниях (до нескольких километров). Для защиты оборудования применяется гальваническая развязка на оптоэлектронных приборах, например оптронах. Основное преимущество токовой петли —точность не зависит от длины и сопротивления линии передачи, поскольку управляемый источник тока будет автоматически поддерживать требуемый ток в линии. Схема позволяет запитывать датчик непосредственно от линии передачи. Несколько приемников можно соединять последовательно, источник тока будет поддерживать требуемый ток во всех одновременно

Слайд 26

Описание слайда:

Принцип действия "токовой петли"

Слайд 27

Описание слайда:

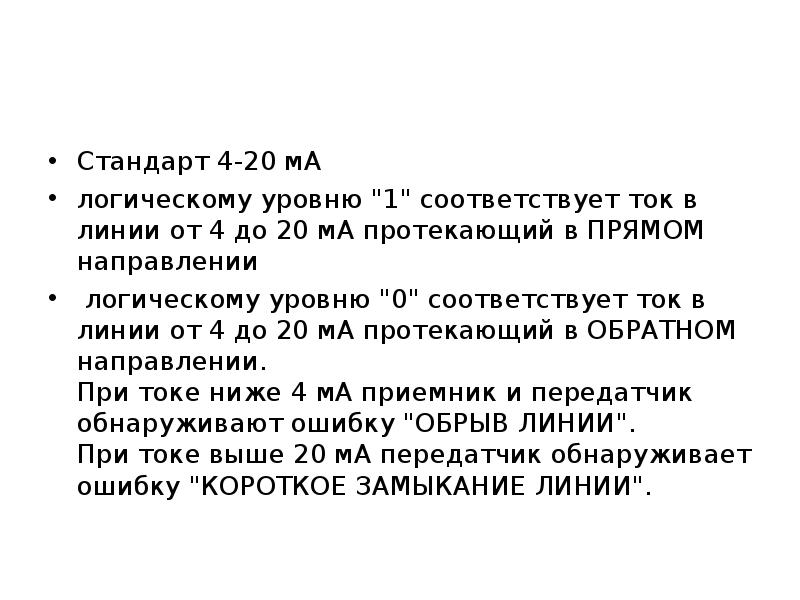

Стандарт 4-20 мА логическому уровню "1" соответствует ток в линии от 4 до 20 мА протекающий в ПРЯМОМ направлении логическому уровню "0" соответствует ток в линии от 4 до 20 мА протекающий в ОБРАТНОМ направлении. При токе ниже 4 мА приемник и передатчик обнаруживают ошибку "ОБРЫВ ЛИНИИ". При токе выше 20 мА передатчик обнаруживает ошибку "КОРОТКОЕ ЗАМЫКАНИЕ ЛИНИИ".

Слайд 28

Описание слайда:

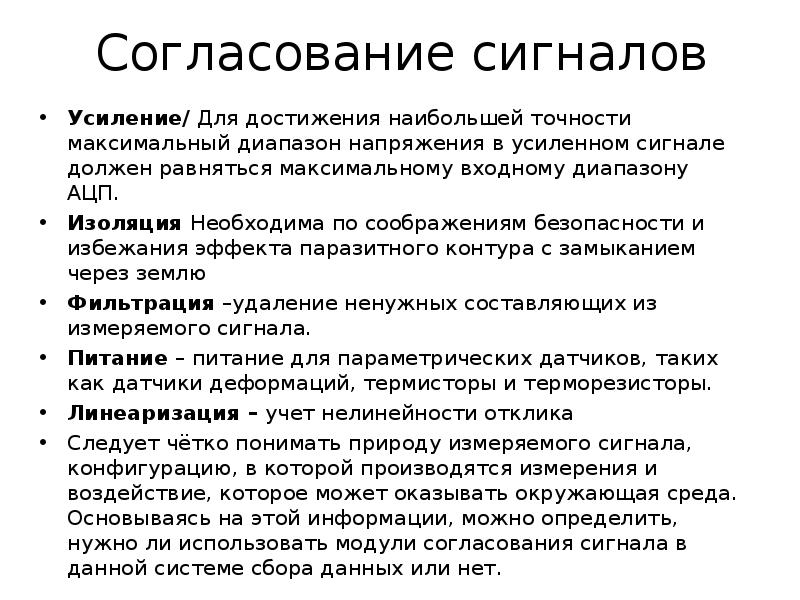

Согласование сигналов Усиление/ Для достижения наибольшей точности максимальный диапазон напряжения в усиленном сигнале должен равняться максимальному входному диапазону АЦП. Изоляция Необходима по соображениям безопасности и избежания эффекта паразитного контура с замыканием через землю Фильтрация –удаление ненужных составляющих из измеряемого сигнала. Питание – питание для параметрических датчиков, таких как датчики деформаций, термисторы и терморезисторы. Линеаризация – учет нелинейности отклика Следует чётко понимать природу измеряемого сигнала, конфигурацию, в которой производятся измерения и воздействие, которое может оказывать окружающая среда. Основываясь на этой информации, можно определить, нужно ли использовать модули согласования сигнала в данной системе сбора данных или нет.

Слайд 29

Описание слайда:

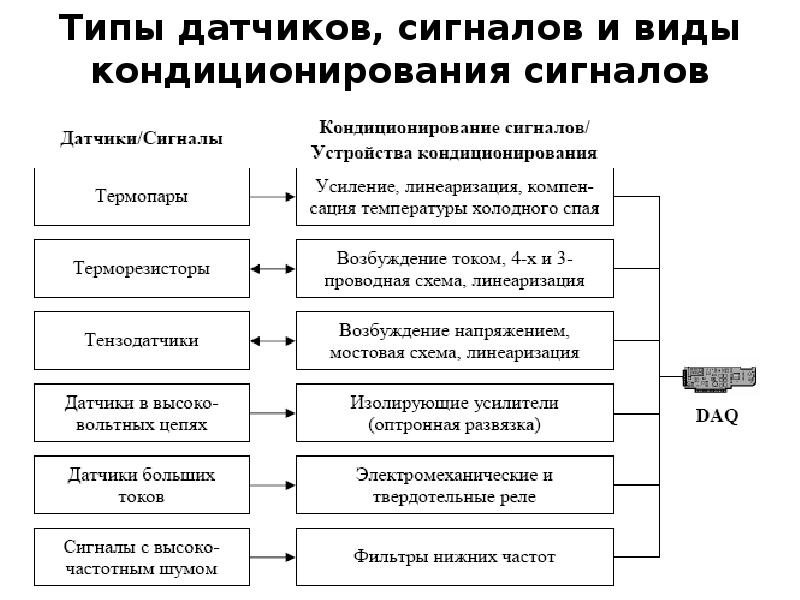

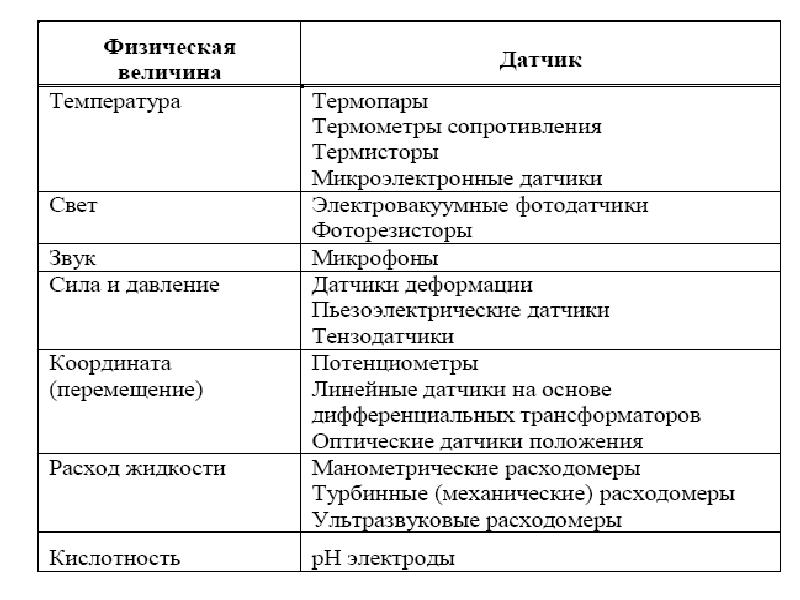

Типы датчиков, сигналов и виды кондиционирования сигналов

Слайд 30

Описание слайда:

Измерительные (нормирующие) преобразователи датчиков температуры

Слайд 31

Описание слайда:

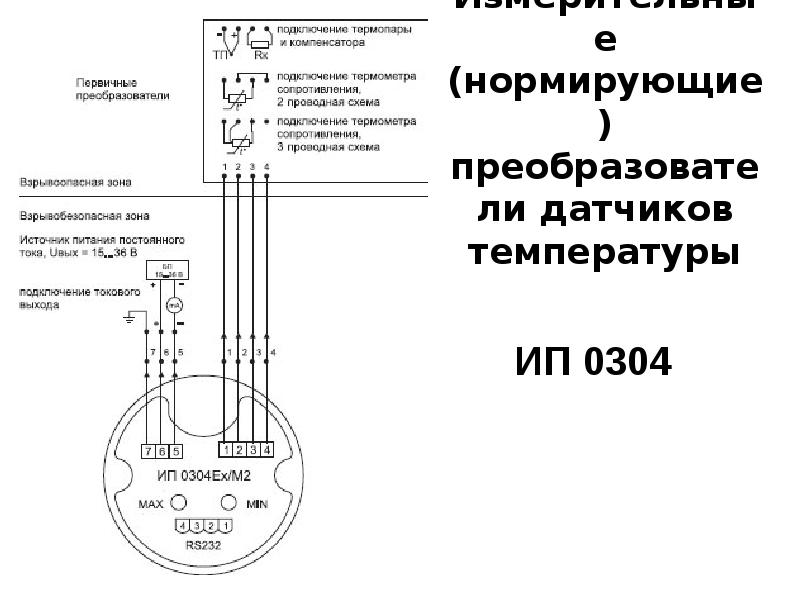

Схема преобразователя ИП 0304

Слайд 32

Описание слайда:

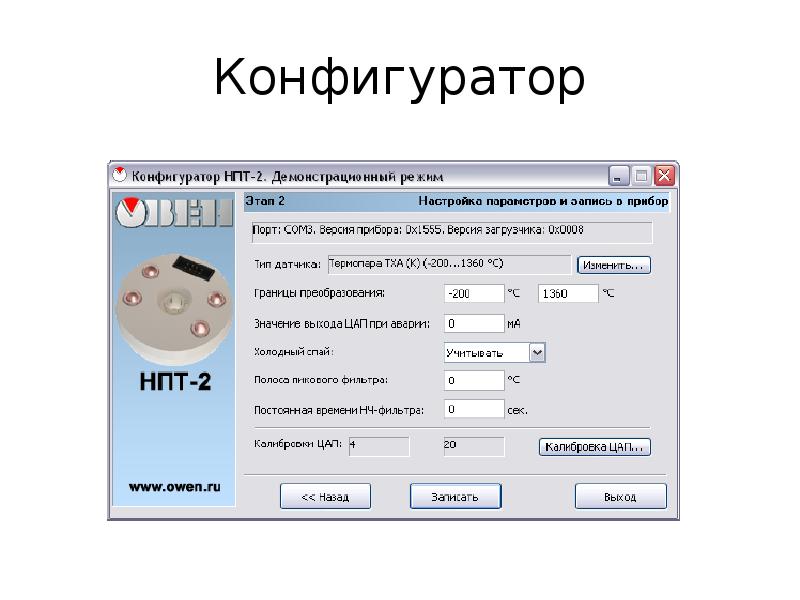

Конфигуратор

Слайд 33

Описание слайда:

Универсальный нормирующий преобразователь НПТ1

Слайд 34

Описание слайда:

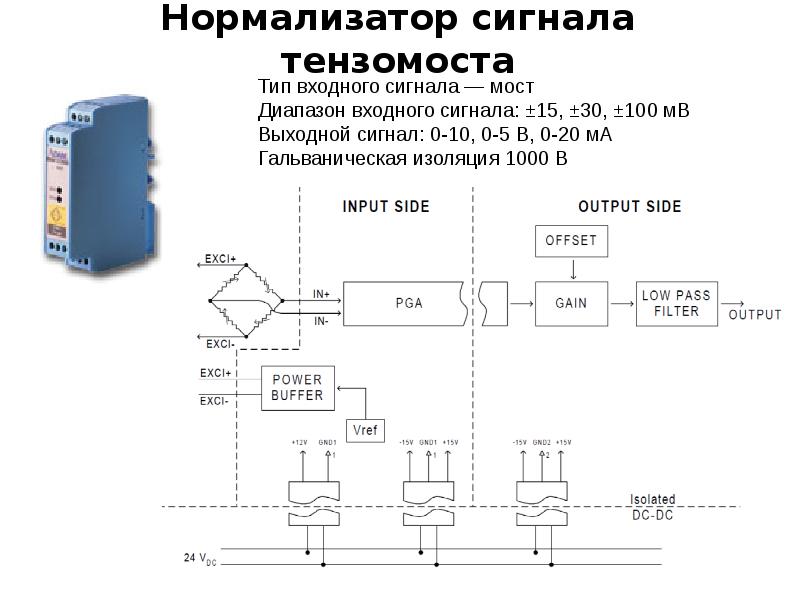

Нормализатор сигнала тензомоста

Слайд 35

Описание слайда:

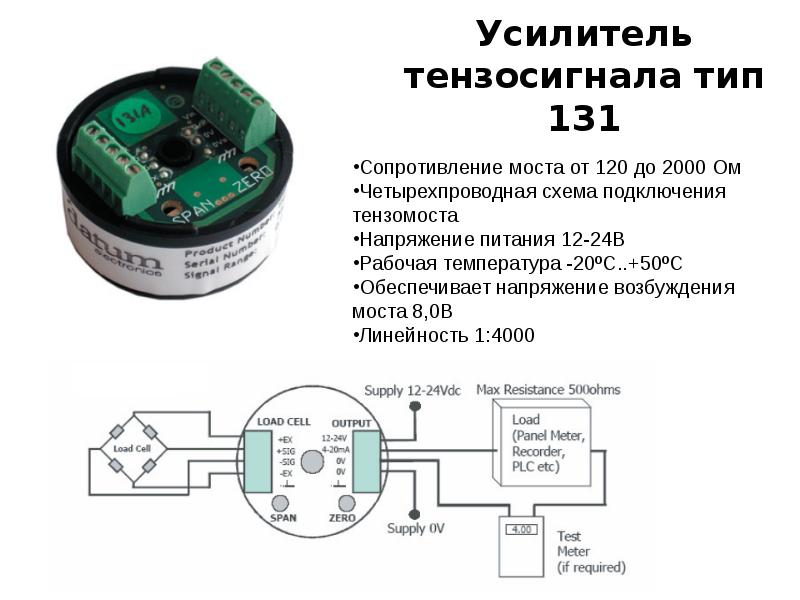

Усилитель тензосигнала тип 131

Слайд 36

Описание слайда:

Линейное преобразование переменного тока частотой 45 - 65 Гц в выходной унифицированный сигнал постоянного ток

Слайд 37

Описание слайда:

Линейное преобразование активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения

Слайд 38

Описание слайда:

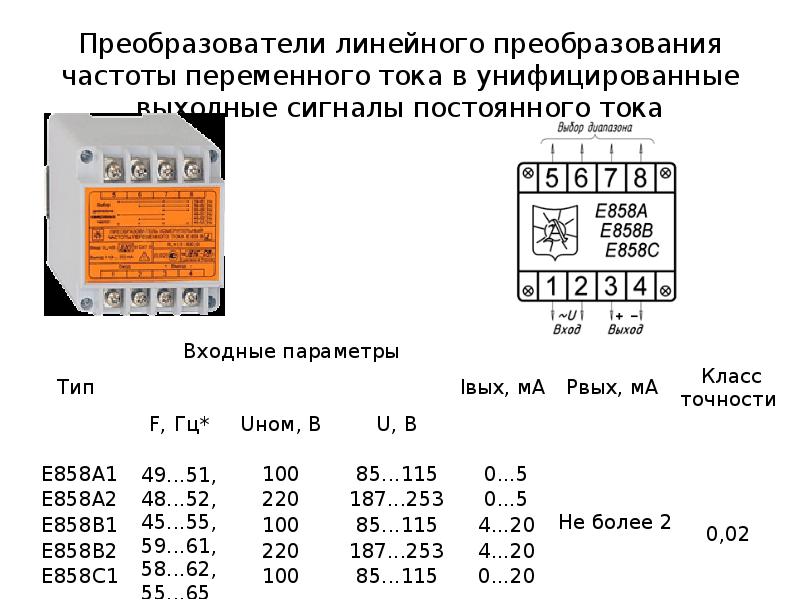

Преобразователи линейного преобразования частоты переменного тока в унифицированные выходные сигналы постоянного тока

Слайд 39

Описание слайда:

Модули ввода-вывода Мх110 Стандарт проводной связи RS-485. Простые протоколы, основанные на принципе «запрос-ответ». работа по протоколам ModBus-ASCII, ModBus-RTU, DCON и ОВЕН. Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера может выступать: ПЛК, персональный компьютер с установленной SCADA-системой панель оператора. модулей (Slave), имеет уникальный адрес. Одновременно в одной сети может быть один мастер и до 32 модулей. Максимальная длина линии связи составляет 1200 м. Длина линии связи и количество модулей в сети могут быть увеличены с помощью повторителей интерфейса (например, ОВЕН АС5).

Слайд 40

Описание слайда:

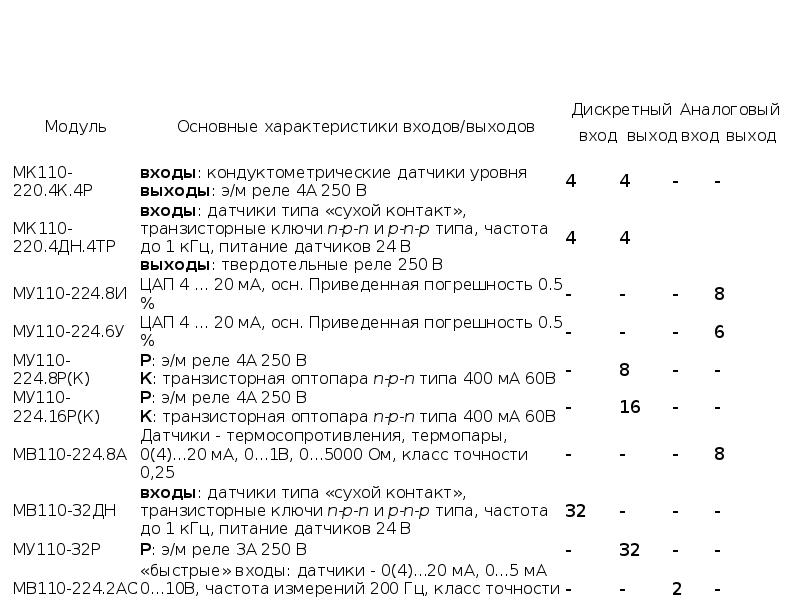

Модификации модулей ввода вывода Mx110

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

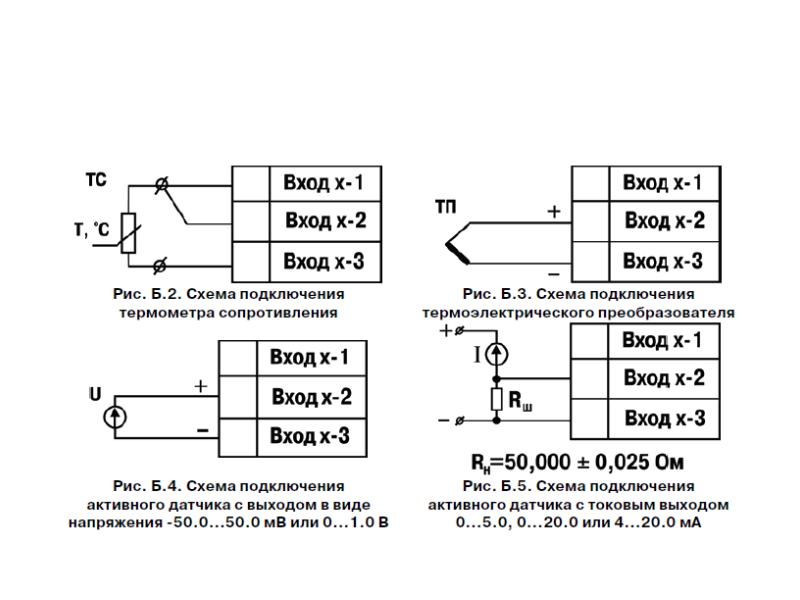

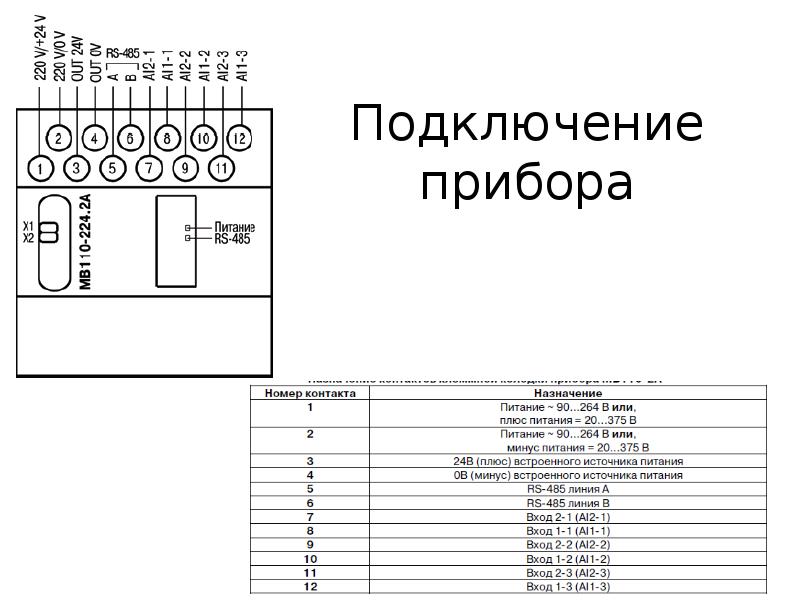

Подключение прибора

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

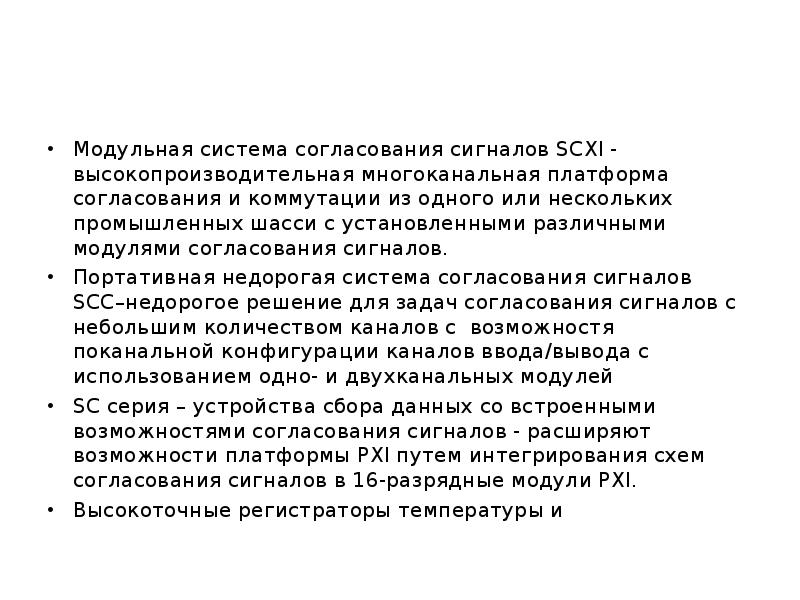

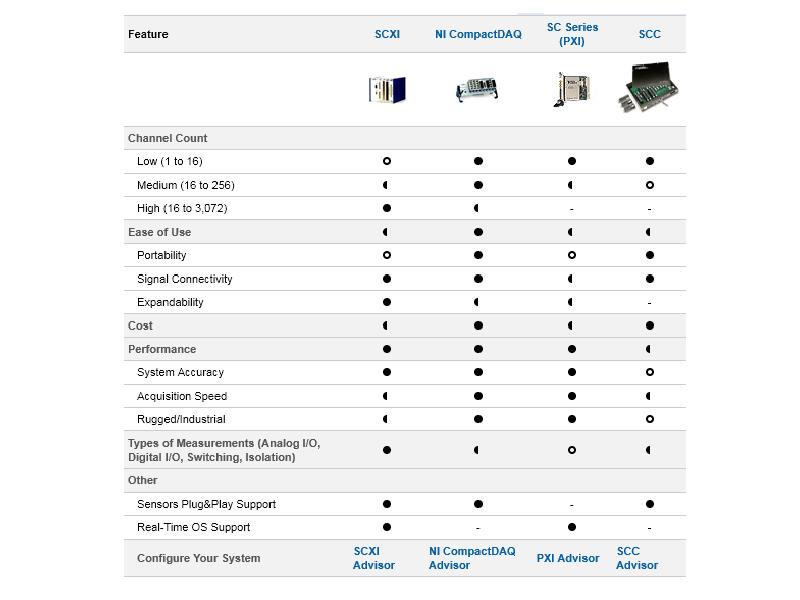

Модульная система согласования сигналов SCXI - высокопроизводительная многоканальная платформа согласования и коммутации из одного или нескольких промышленных шасси с установленными различными модулями согласования сигналов. Портативная недорогая система согласования сигналов SCC–недорогое решение для задач согласования сигналов с небольшим количеством каналов с возможностя поканальной конфигурации каналов ввода/вывода с использованием одно- и двухканальных модулей SC серия – устройства сбора данных со встроенными возможностями согласования сигналов - расширяют возможности платформы PXI путем интегрирования схем согласования сигналов в 16-разрядные модули PXI. Высокоточные регистраторы температуры и

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

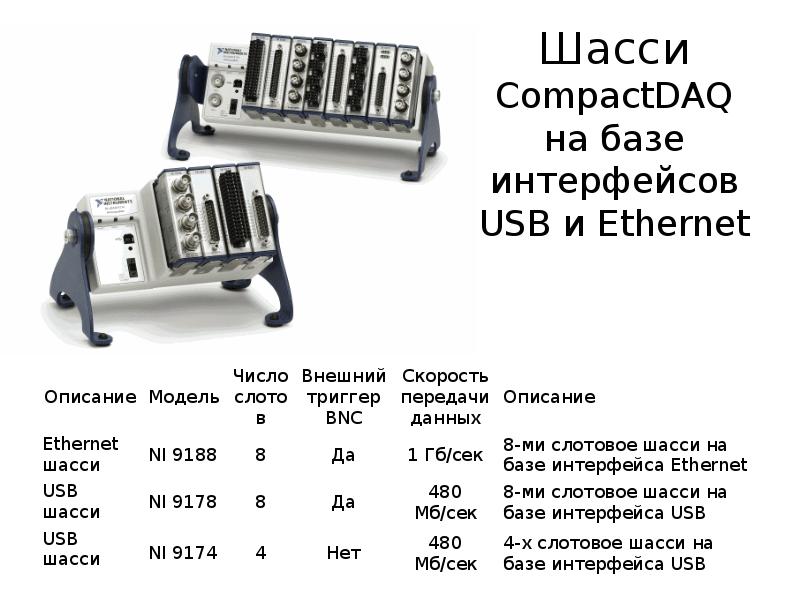

Шасси CompactDAQ на базе интерфейсов USB и Ethernet

Слайд 47

Описание слайда:

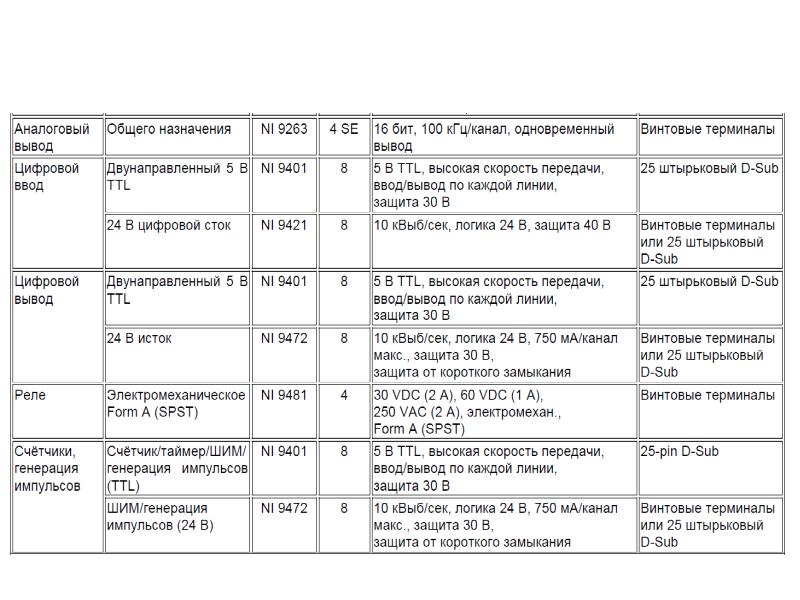

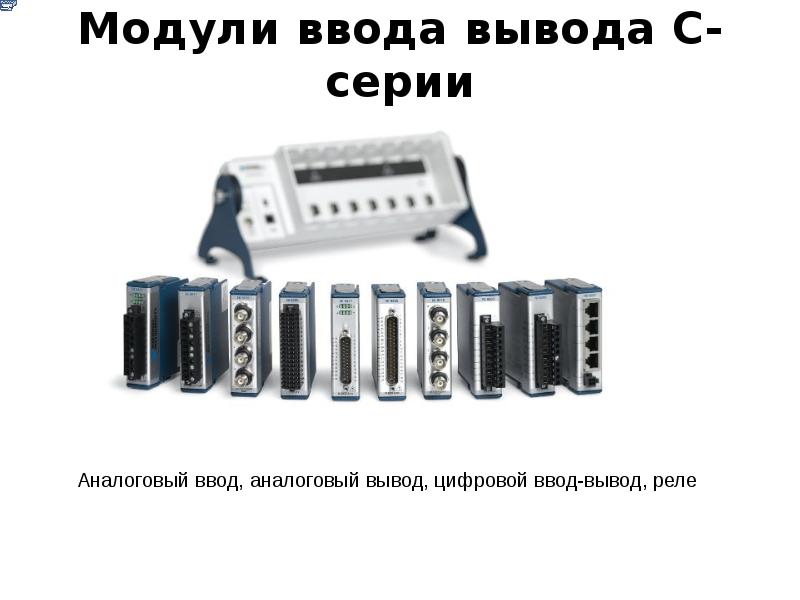

Модули ввода вывода C-серии

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

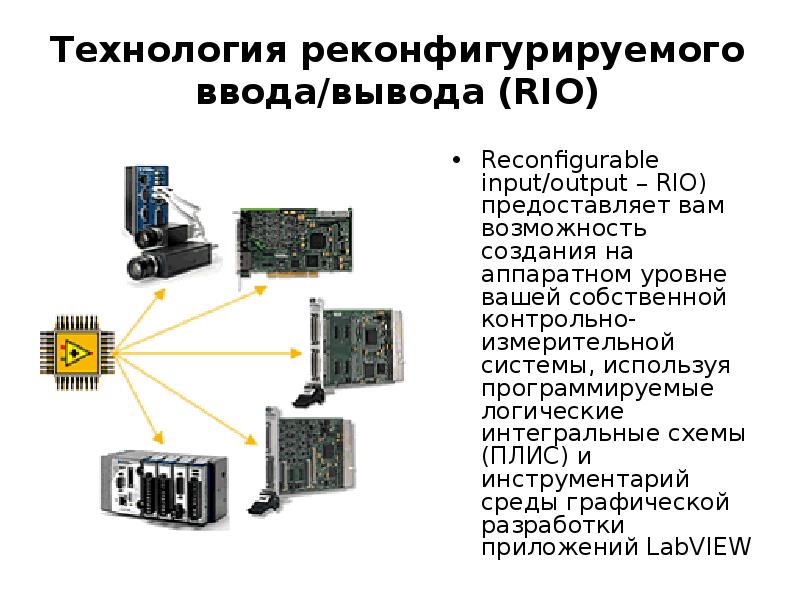

Технология реконфигурируемого ввода/вывода (RIO) Reconfigurable input/output – RIO) предоставляет вам возможность создания на аппаратном уровне вашей собственной контрольно-измерительной системы, используя программируемые логические интегральные схемы (ПЛИС) и инструментарий среды графической разработки приложений LabVIEW

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

CompactRIO

Слайд 53

Описание слайда:

Контроллер реального времени

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

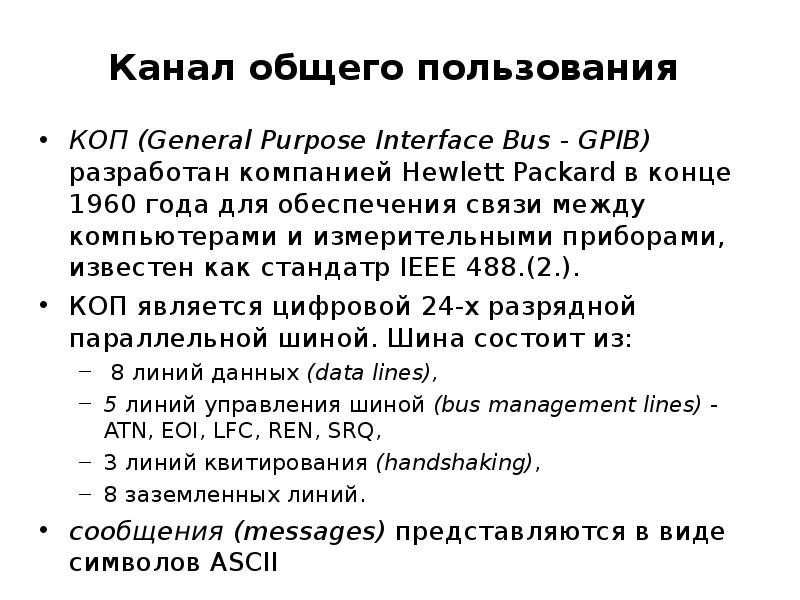

Канал общего пользования КОП (General Purpose Interface Bus - GPIB) разработан компанией Hewlett Packard в конце 1960 года для обеспечения связи между компьютерами и измерительными приборами, известен как стандатр IEEE 488.(2.). КОП является цифровой 24-х разрядной параллельной шиной. Шина состоит из: 8 линий данных (data lines), 5 линий управления шиной (bus management lines) - ATN, EOI, LFC, REN, SRQ, 3 линий квитирования (handshaking), 8 заземленных линий. сообщения (messages) представляются в виде символов ASCII

Слайд 56

Описание слайда:

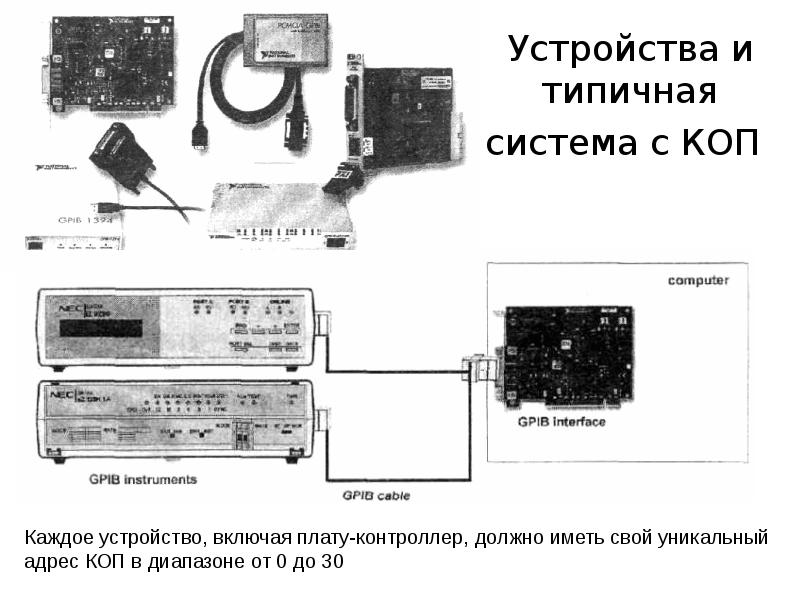

Устройства и типичная система с КОП

Слайд 57

Описание слайда:

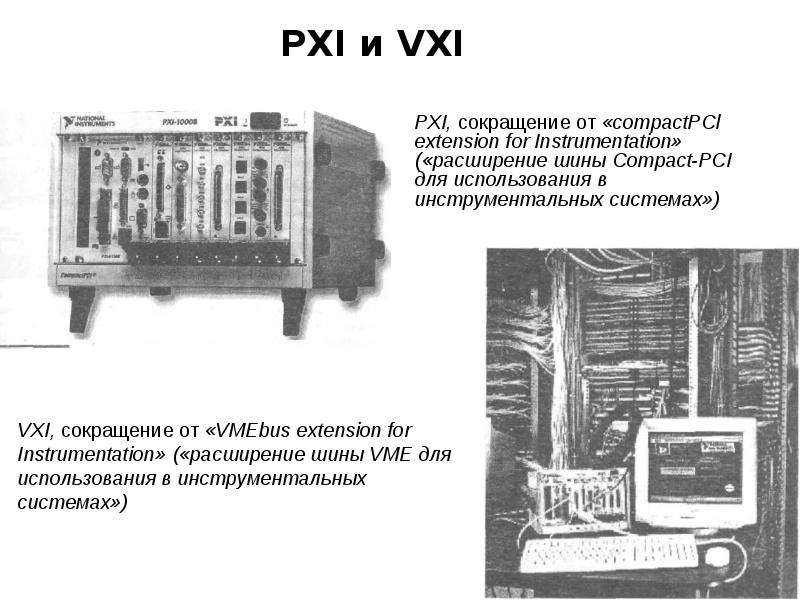

PXI и VXI

Слайд 58

Описание слайда:

Вопросы 1. Какие основные функции могут осуществлять ИИС? 2. Из каких основных компонент состоит ИИС? 3. По каким основным класификационным признакам подразделяются ИИС? 4. В чем различие между системами автоматизированного контроля и телеизмерительными системами?
