Вы можете ознакомиться и скачать презентацию на тему Назначение, принципы, устройства и правила работы с гопкалитовым патроном. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ГОУ ВПО Красноярский медицинский университет им.проф. В.Ф. Войно-Ясенецкого. Кафедра мобилизационной подготовки здравоохранения, медицины катастроф, скорой помощи с курсом ПО Назначение, принципы, устройства и правила работы с гопкалитовым патроном. Выполнил: ст-ка леч.факультета 420 группы Брехунова Марина Владимировна Проверил: преподаватель Войконов Василий Егорович

Слайд 2

Описание слайда:

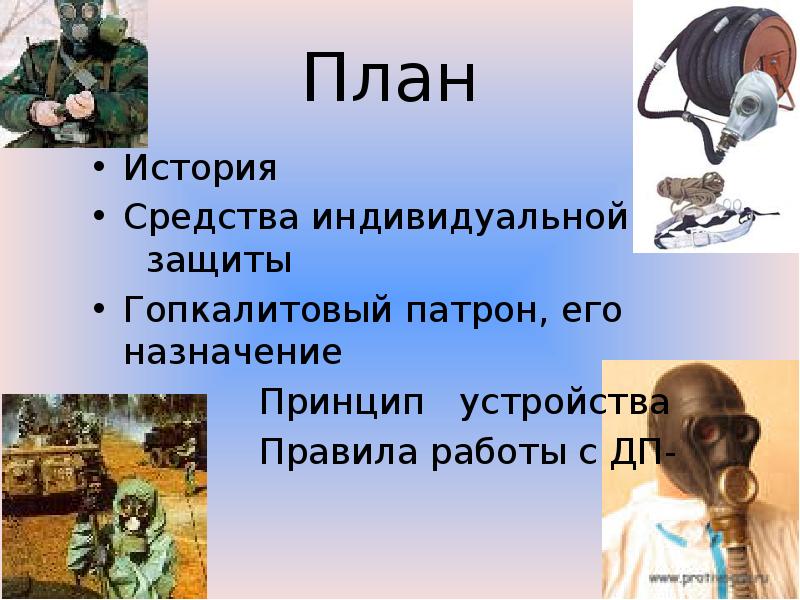

План История Средства индивидуальной защиты Гопкалитовый патрон, его назначение Принцип устройства Правила работы с ДП-1

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

ПТМ - 1

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Высота лица Размер маски (мм) Высота лица Размер маски (мм) до 109 1 от 109 до 119 2 119 и более 3

Слайд 7

Описание слайда:

Назначение Гопкалитовый патрон ДП-1 предназначен для защиты органов дыхания от оксида углерода (угарного газа), его используют по назначению только с противогазом РШ-4. Принцип действия гопкалитового патрона основан на каталитическом окислении оксида углерода до диоксида углерода. Гопкалитовый патрон не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей не менее 17% кислорода (по объему). ДП-1 не защищает от 0В, РП, БА и дыма.

Слайд 8

Описание слайда:

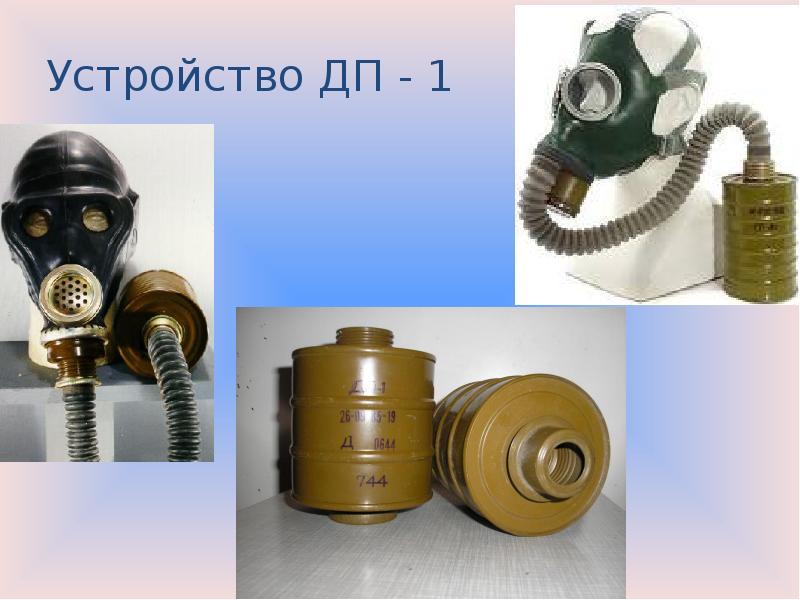

Устройство ДП - 1

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

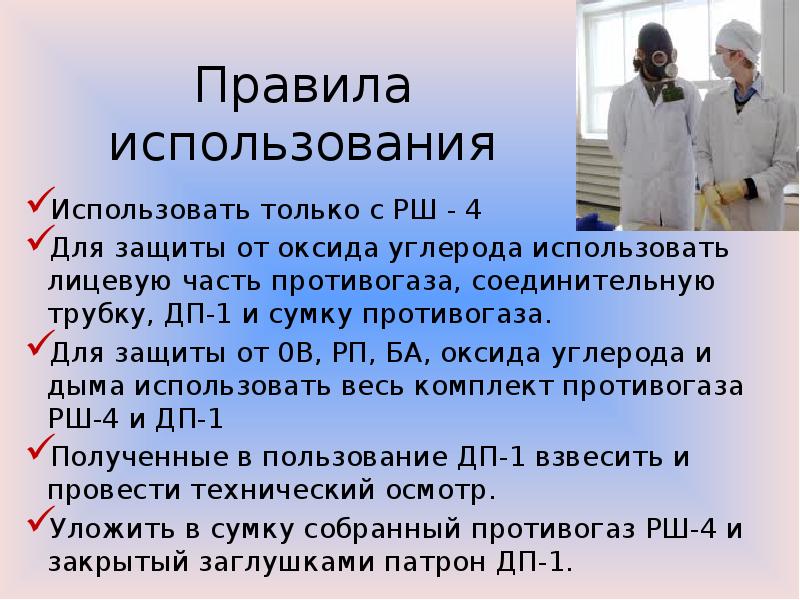

Правила использования Использовать только с РШ - 4 Для защиты от оксида углерода использовать лицевую часть противогаза, соединительную трубку, ДП-1 и сумку противогаза. Для защиты от 0В, РП, БА, оксида углерода и дыма использовать весь комплект противогаза РШ-4 и ДП-1 Полученные в пользование ДП-1 взвесить и провести технический осмотр. Уложить в сумку собранный противогаз РШ-4 и закрытый заглушками патрон ДП-1.

Слайд 11

Описание слайда:

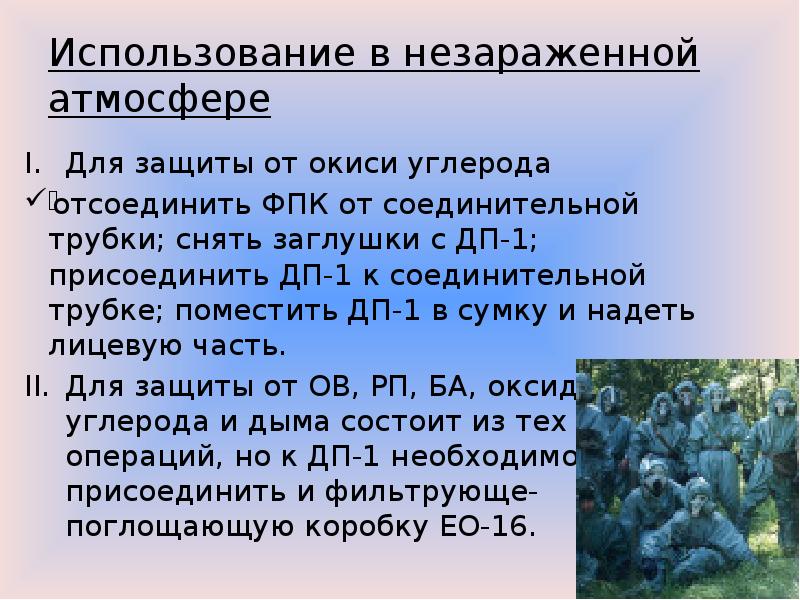

Использование в незараженной атмосфере Для защиты от окиси углерода отсоединить ФПК от соединительной трубки; снять заглушки с ДП-1; присоединить ДП-1 к соединительной трубке; поместить ДП-1 в сумку и надеть лицевую часть. Для защиты от ОВ, РП, БА, оксида углерода и дыма состоит из тех же операций, но к ДП-1 необходимо присоединить и фильтрующе-поглощающую коробку ЕО-16.

Слайд 12

Описание слайда:

Использование в зараженной атмосфере снять заглушки с ДП-1; задержать дыхание, отсоединить ФПК от соединительной трубки; присоединить к трубке ДП-1 и ЕО-16; составную ФПС поместить в сумку. Смену ДП-1 производить в такой последовательности: снять заглушки с нового патрона; задержать дыхание, вывинтить использованный патрон и установить на его место новый; возобновить дыхание.

Слайд 13

Описание слайда:

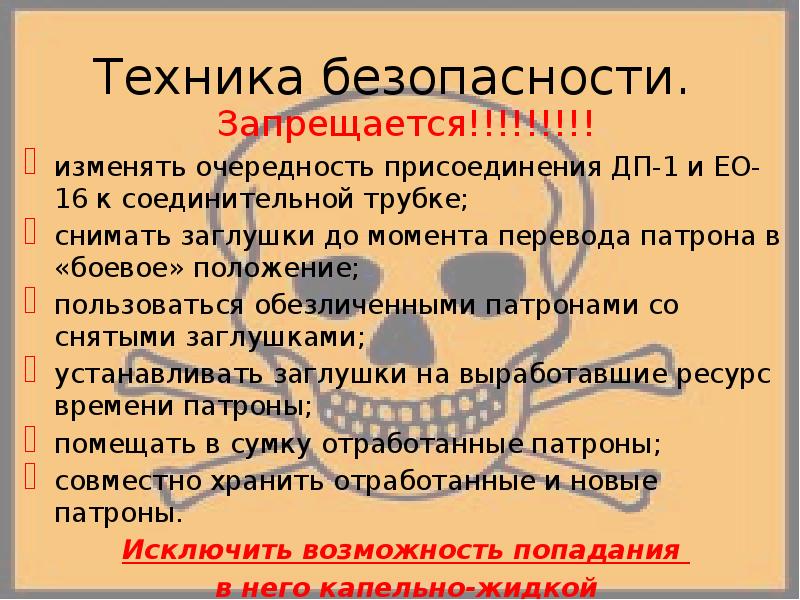

Техника безопасности. Запрещается!!!!!!!!! изменять очередность присоединения ДП-1 и ЕО-16 к соединительной трубке; снимать заглушки до момента перевода патрона в «боевое» положение; пользоваться обезличенными патронами со снятыми заглушками; устанавливать заглушки на выработавшие ресурс времени патроны; помещать в сумку отработанные патроны; совместно хранить отработанные и новые патроны. Исключить возможность попадания в него капельно-жидкой влаги!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
