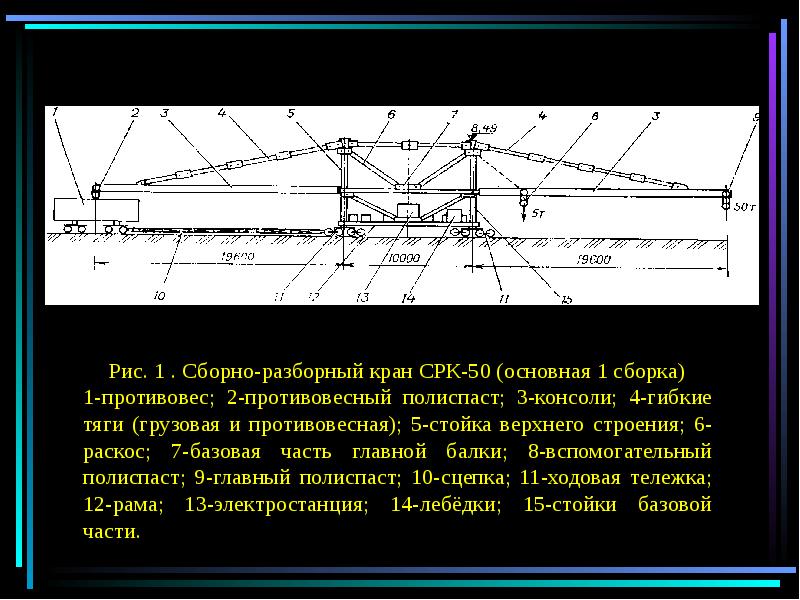

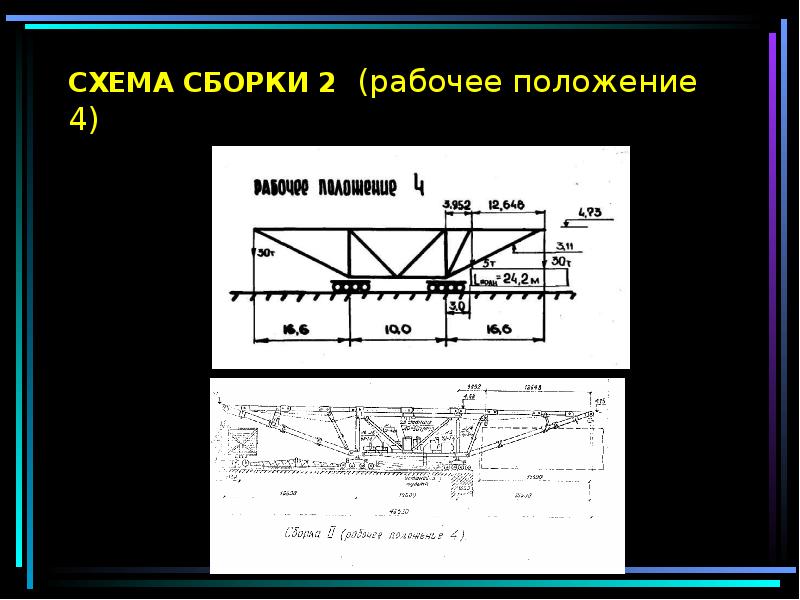

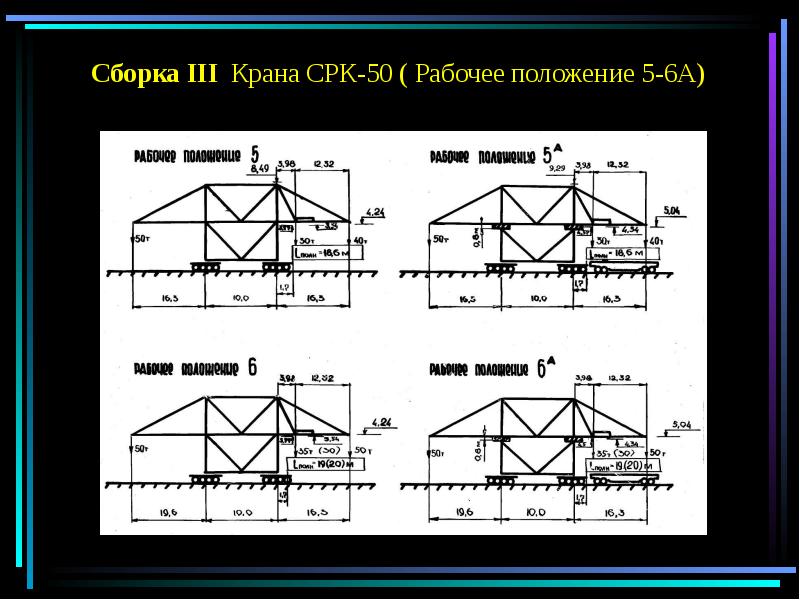

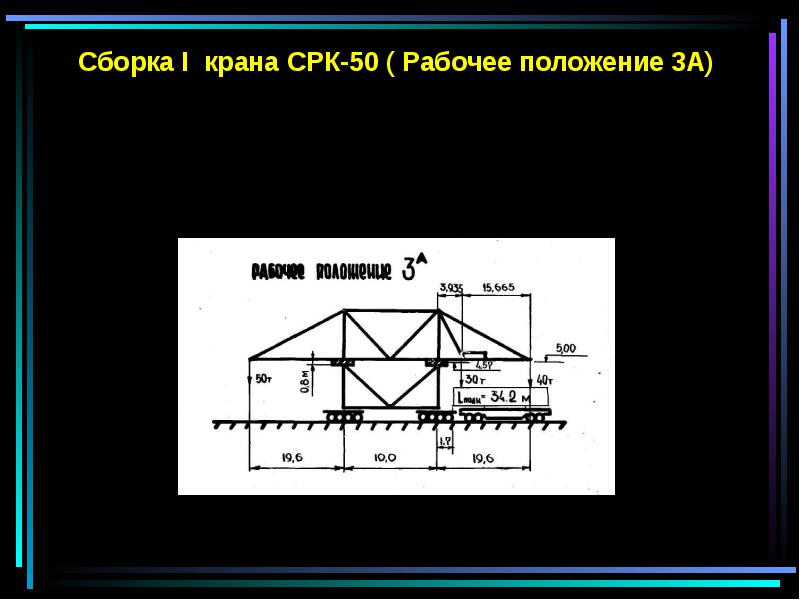

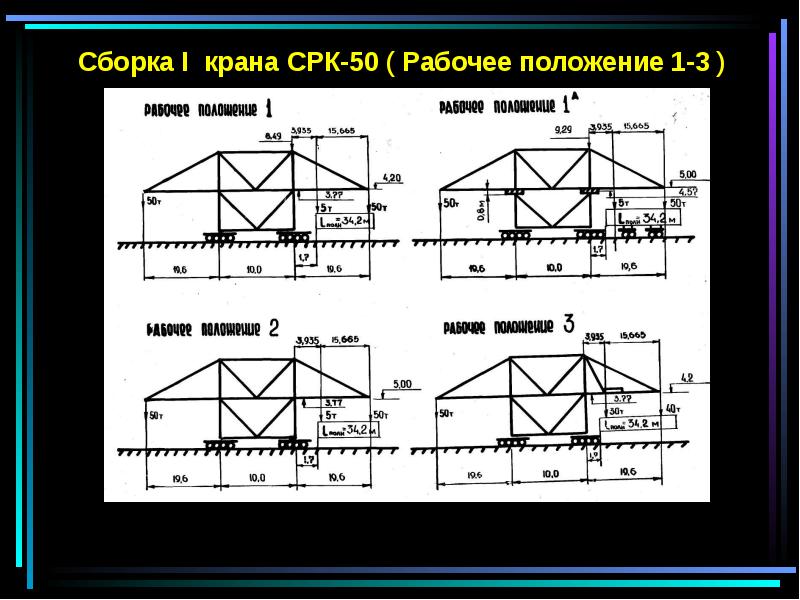

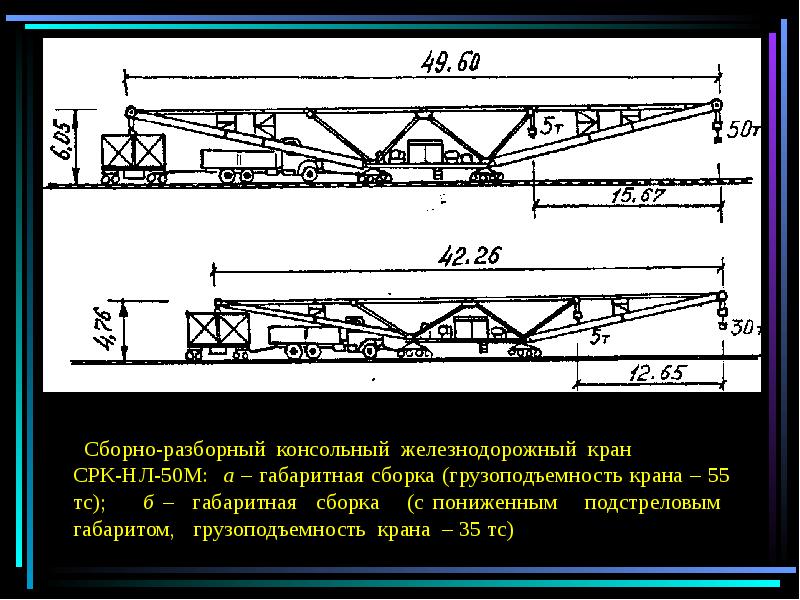

В зависимости от массы поднимаемого груза, его габаритов, а также ограничений по строительной площадке по длине и высоте кран может быть собран в одном из десяти рабочих положений, входящих в три сборки крана. В зависимости от массы поднимаемого груза, его габаритов, а также ограничений по строительной площадке по длине и высоте кран может быть собран в одном из десяти рабочих положений, входящих в три сборки крана. В первую сборку входят рабочие положения 1, 1А, 2, 3, 3А, во вторую -- рабочее положение 4, и в третью сборку рабочие положения -- 5, 5А, 6 И 6А. Кран, собранный в рабочем положении 1 и 1А, предназначен для установки пролетных строений с ездой поверху длиной до 34,4 м, массой до 55 т. Кран, собранный в рабочем положении 1А, за счет увеличения подстрелового габарита в корне консоли крана позволяет также снимать пролетные строения с железнодорожных тележек. Рабочее положение 2 крана отличается от рабочего положения 1 увеличенным подстреловым габаритом у оголовка рабочей консоли, что позволяет снимать с железнодорожных тележек пролетные строения длиной до 24 м. Кран, собранный в рабочем положении 4, предназначен для установки пролетных строений до 24,2 м, массой до 35 т. Кран может работать в габарите приближения строений для железных дорог западноевропейской колеи. Рабочее положение 5 или 5А предназначено для установки блоков железобетонных пролетных строений массой до 70 т, длиной не более 18,6 м. Рабочее положение 5А предназначено для снятия блоков пролетных строений с железнодорожных тележек и платформ. Кран может быть собран в рабочем положении 5 или 5А при ограниченной длине сборочной площадки, а также при отсутствии подходов к мосту. Кран, собранный в рабочем положении 6 или 6А, предназначен для установки блоков железобетонных пролетных строений массой до 85 т, длиной до 19 м и массой до 8 т, длиной до 20 м. рабочее положение 6А предназначено также для снятия блоков пролетных строений с железнодорожных платформ и тележек.
