Слайд 1

Описание слайда:

Общие правила нанесения размеров на чертежах Слепнев Н.И. 2017 год

Слайд 2

Описание слайда:

Общие правила нанесения размеров на чертежах Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм); При других единицах измерения (сантиметрах, метрах), размерные числа указываются с обозначением единиц измерения (см, м); Угловые размеры указываются с градусах, минутах, секундах с обозначением единиц измерения;

Слайд 3

Описание слайда:

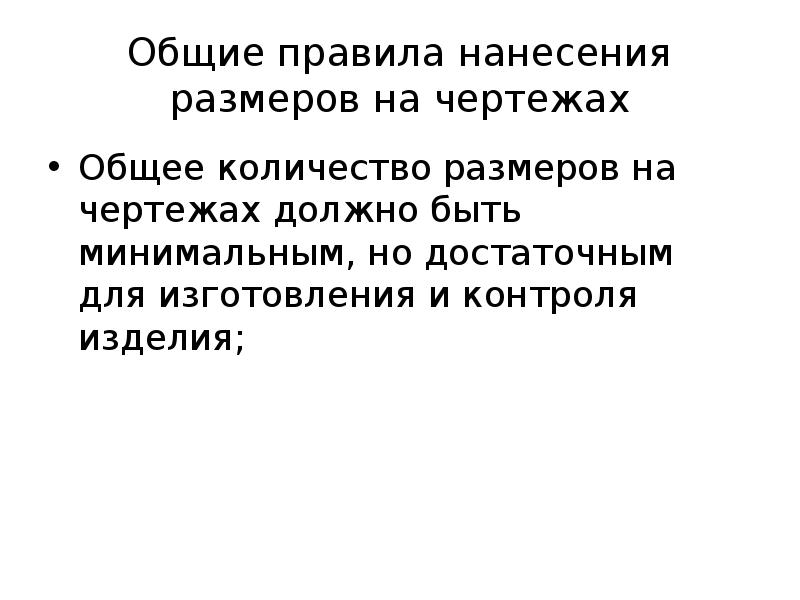

Общие правила нанесения размеров на чертежах Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия;

Слайд 4

Описание слайда:

Нанесение линейных размеров При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии перпендикулярно размерным; Выносные линии выходят за размерные на 1-3 мм; Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями- не менее 7 мм.

Слайд 5

Описание слайда:

Стрелки Величина стрелок должна быть одинаковой на всём чертеже; Стрелки при недостатке места могут заменяться засечками или точками; Допускается проставлять размеры, как указано на рисунке г).

Слайд 6

Описание слайда:

Размерные числа Размерные числа наносят над размерной линией ближе к середине; При нанесении нескольких параллельных или концентрических размерных линий числа над ними располагают в шахматном порядке.

Слайд 7

Описание слайда:

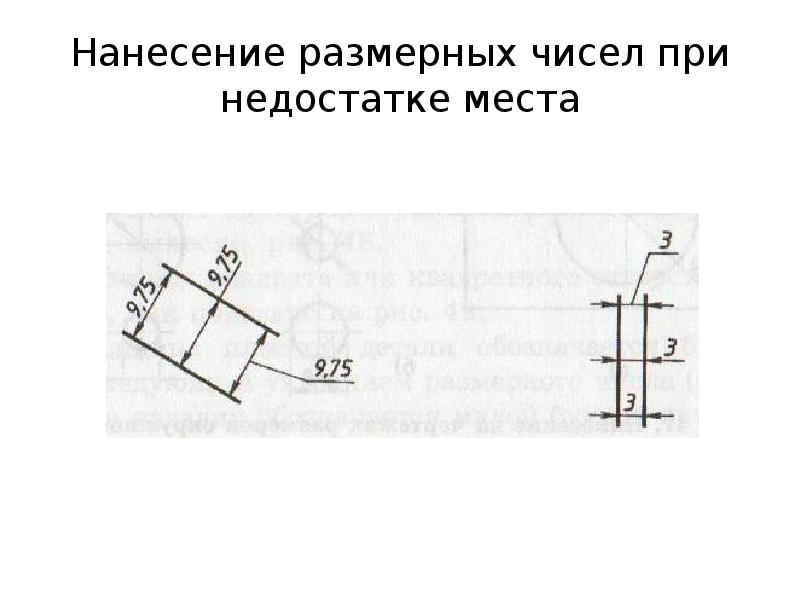

Нанесение размерных чисел при недостатке места

Слайд 8

Описание слайда:

Нанесение размерных чисел В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

Слайд 9

Описание слайда:

Нанесение размеров дуг При нанесении размеров дуг перед размерным числом помещают знак радиуса R; Высота знака радиуса и размерного числа должна быть одинаковой; При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой; При большой величине радиуса центр разрешается приближать к дуге. При этом размерную линию показывают с изломом.

Слайд 10

Описание слайда:

Нанесение размеров окружностей При нанесении размеров окружностей перед размерным числом ставят знак диаметра - ;

Слайд 11

Описание слайда:

Размеры одинаковых элементов изделия Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске.

Слайд 12

Описание слайда:

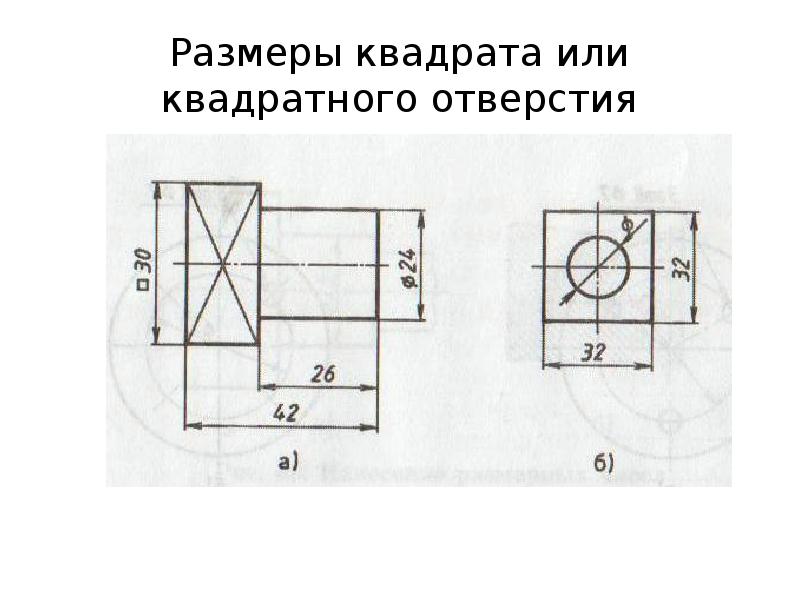

Размеры квадрата или квадратного отверстия

Слайд 13

Описание слайда:

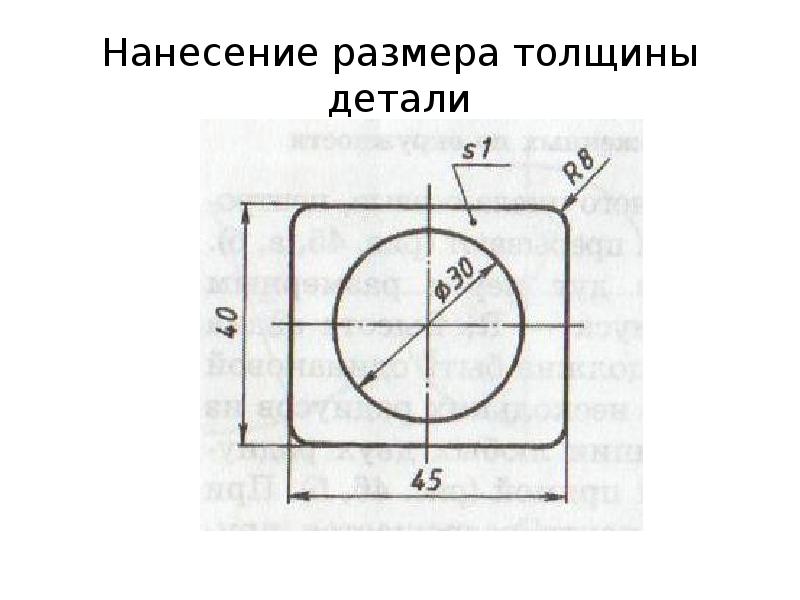

Нанесение размера толщины детали

Слайд 14

Описание слайда:

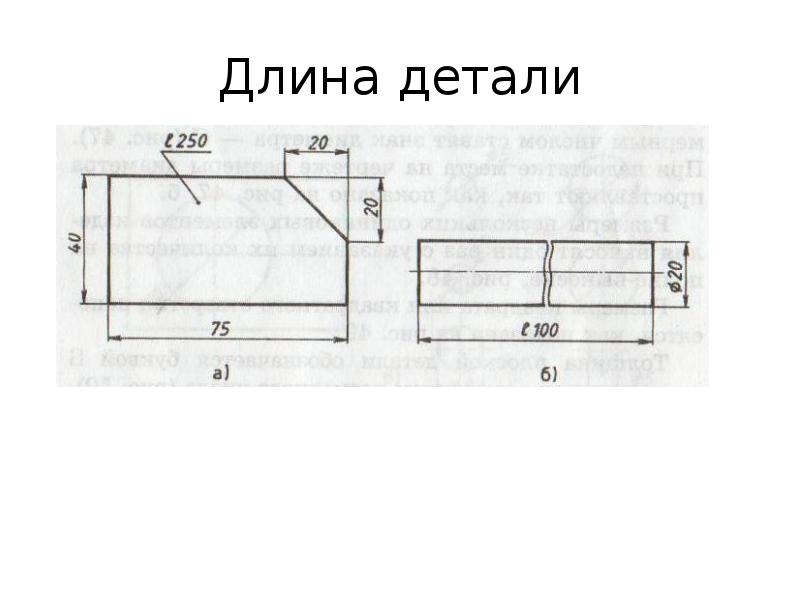

Длина детали

Слайд 15

Описание слайда:

Нанесение размеров фаски Фаска – скошенная кромка стержня, отверстия или бруска; Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз.

Слайд 16

Описание слайда:

Габаритные размеры Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий; Габаритные размеры на чертеже располагают дальше от изображения, чем остальные.
