Линии передачи

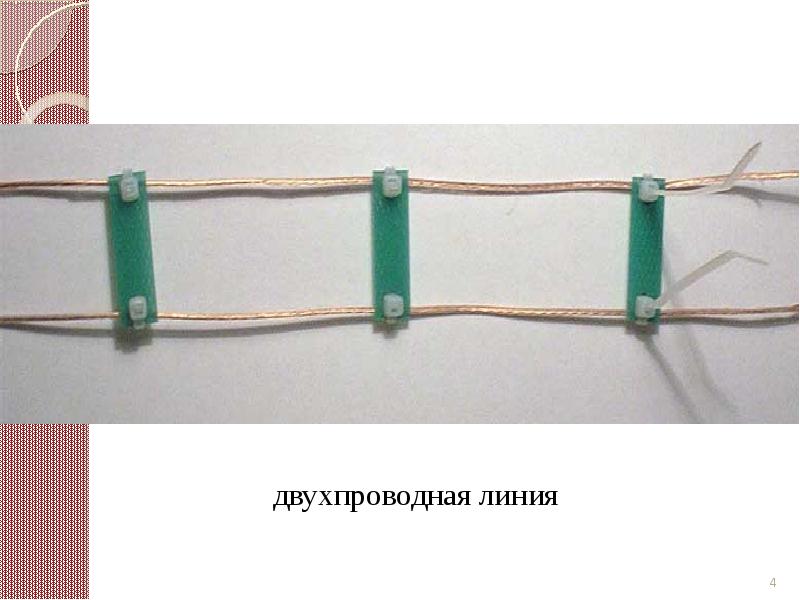

Слайд 4

Описание слайда:

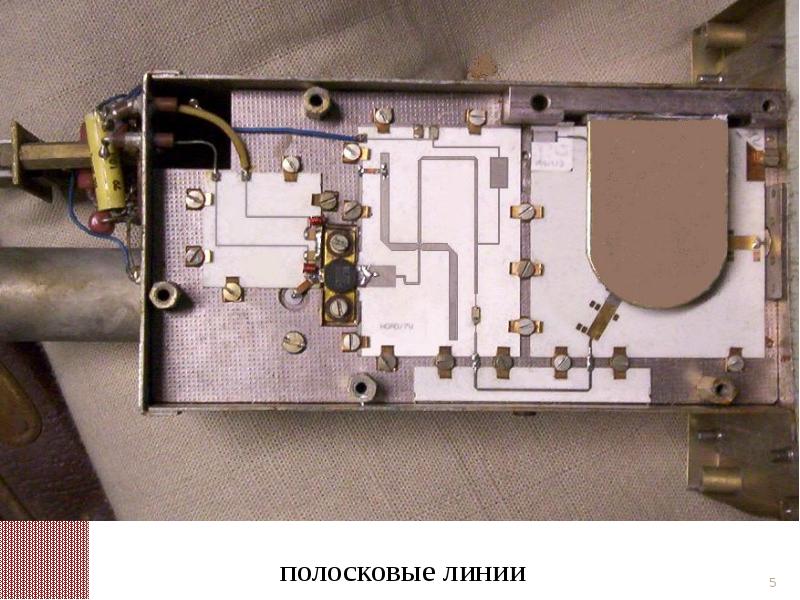

Слайд 5

Описание слайда:

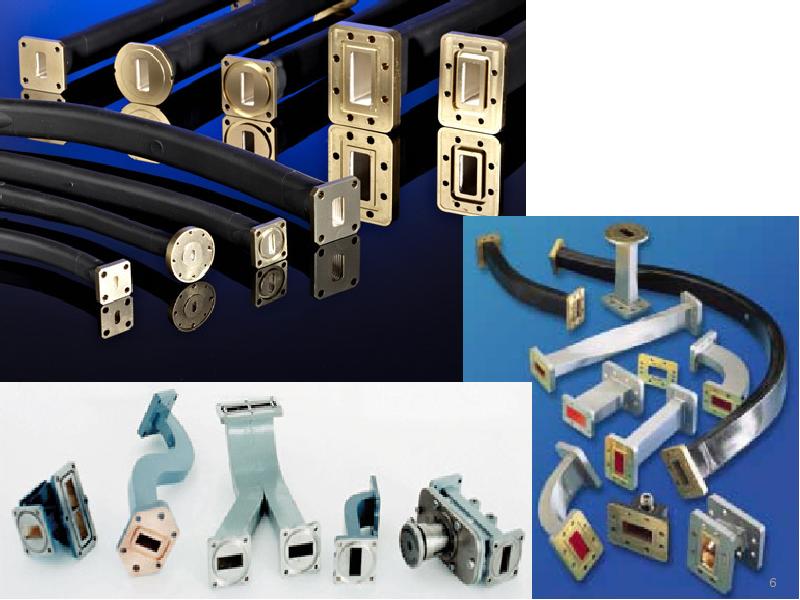

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

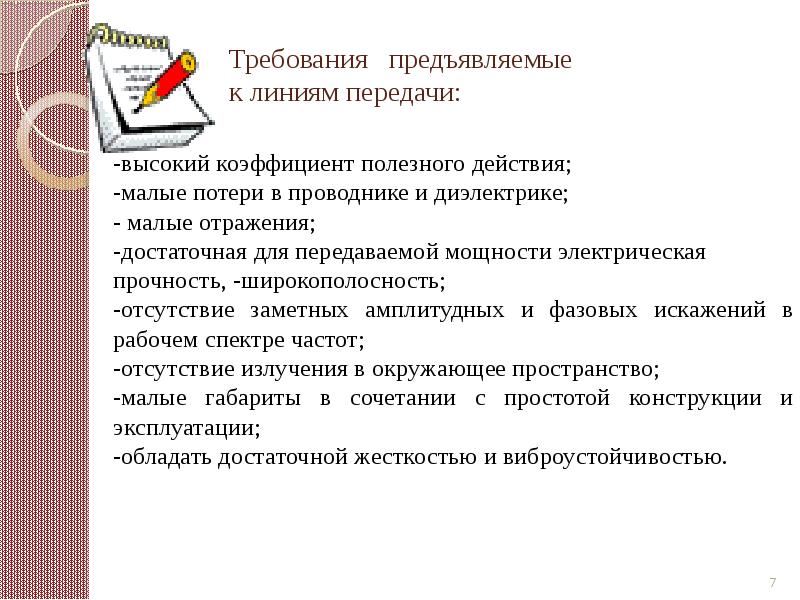

Требования предъявляемые к линиям передачи:

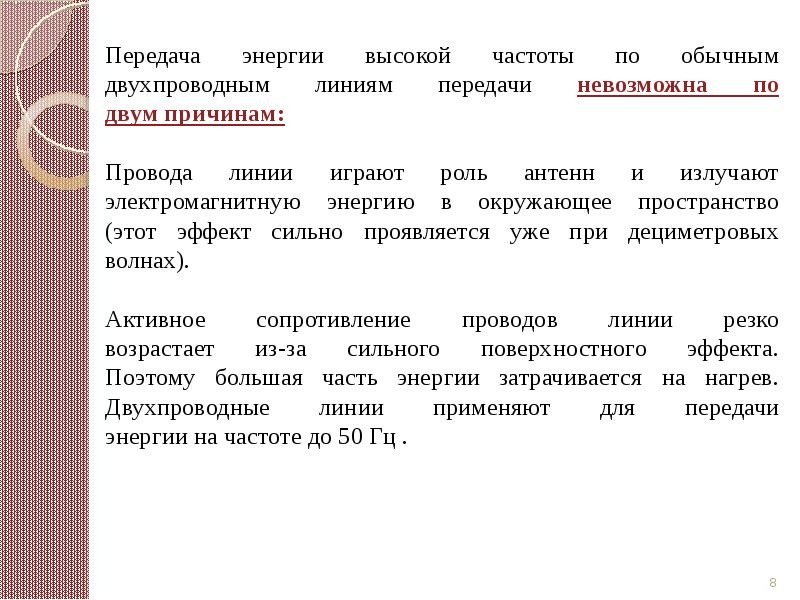

Слайд 8

Описание слайда:

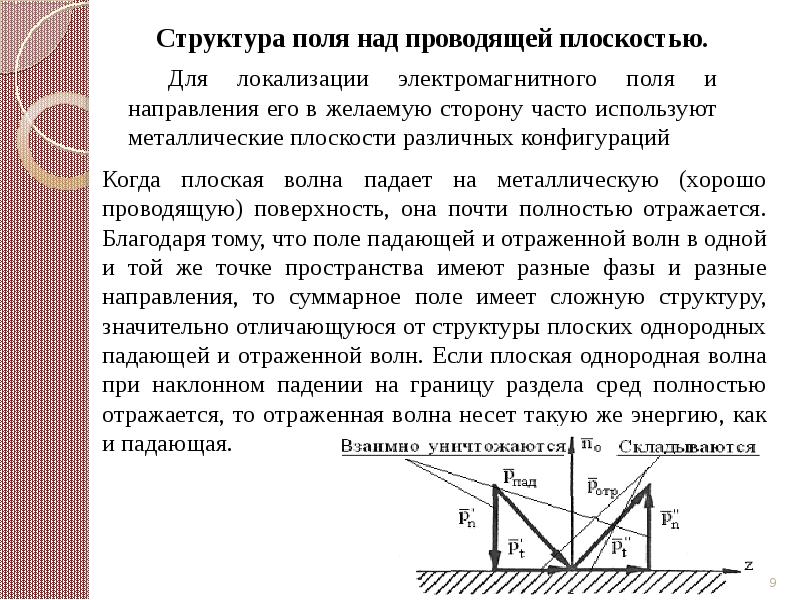

Слайд 9

Описание слайда:

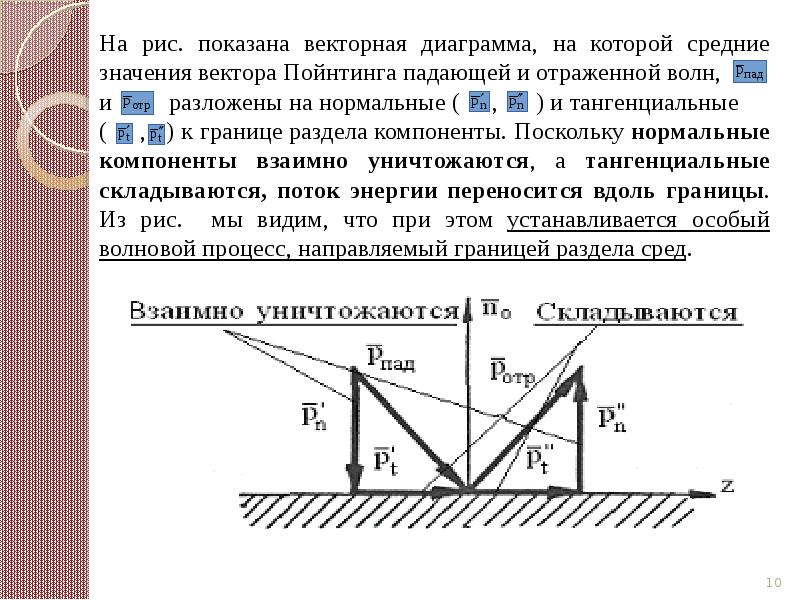

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

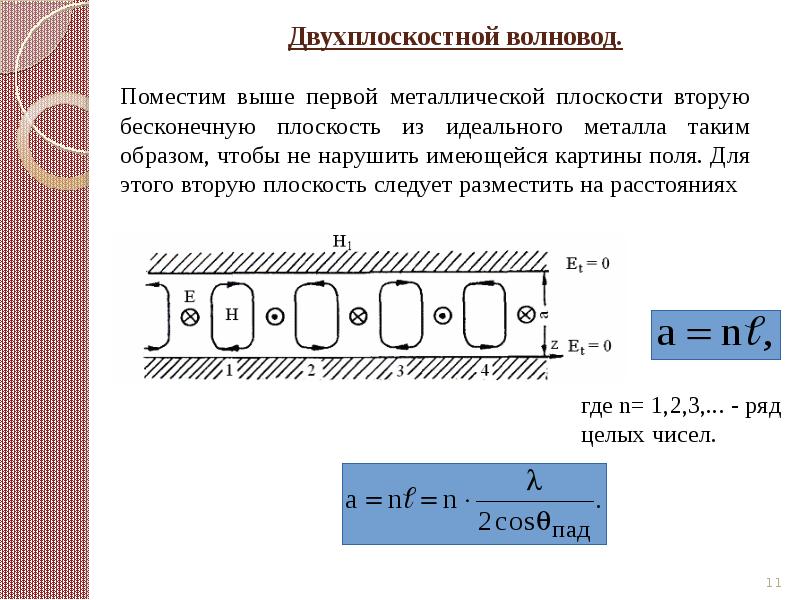

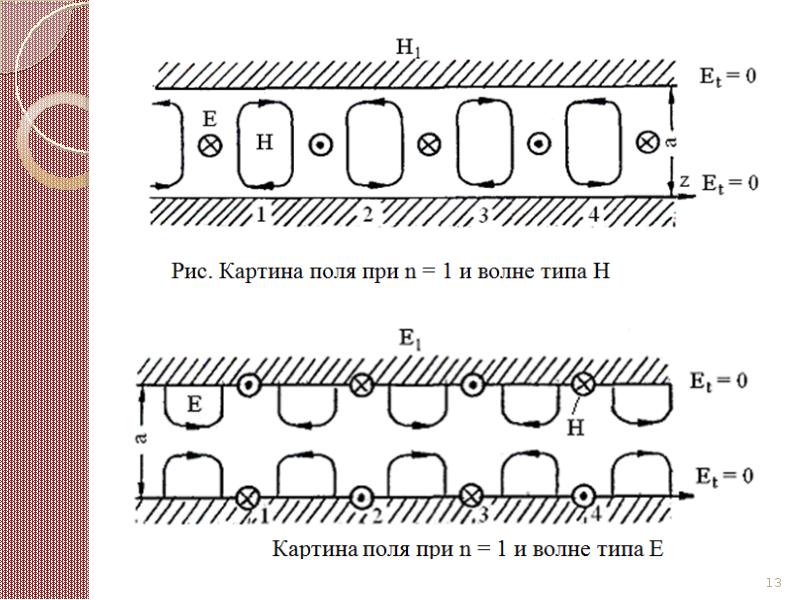

Двухплоскостной волновод.

Слайд 12

Описание слайда:

Поля различных типов волн в волноводах

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

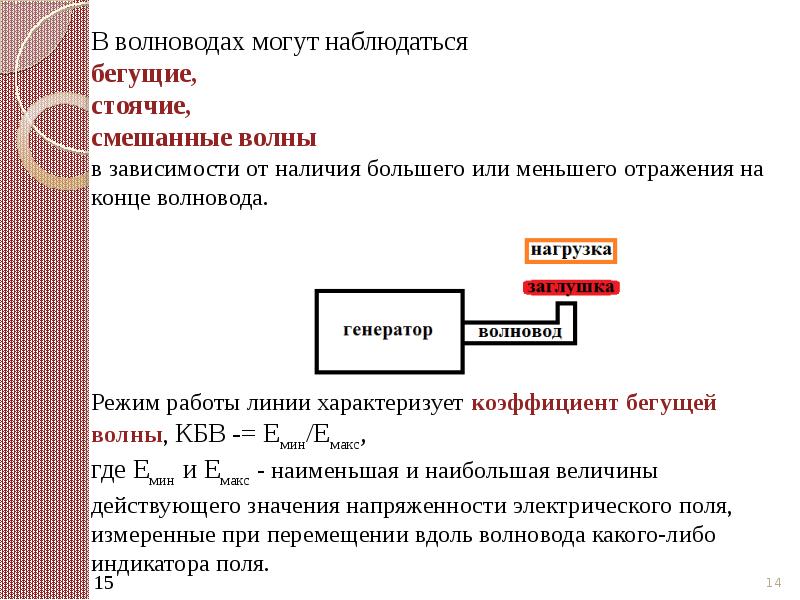

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

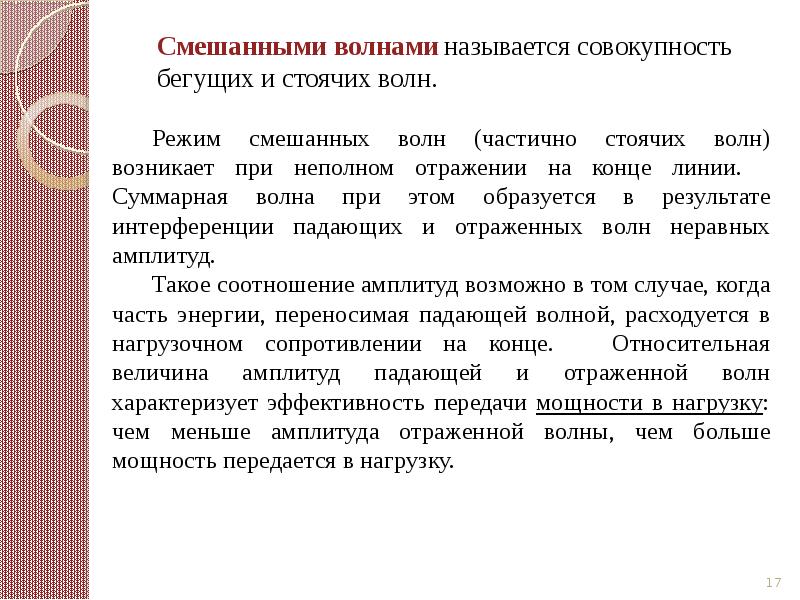

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

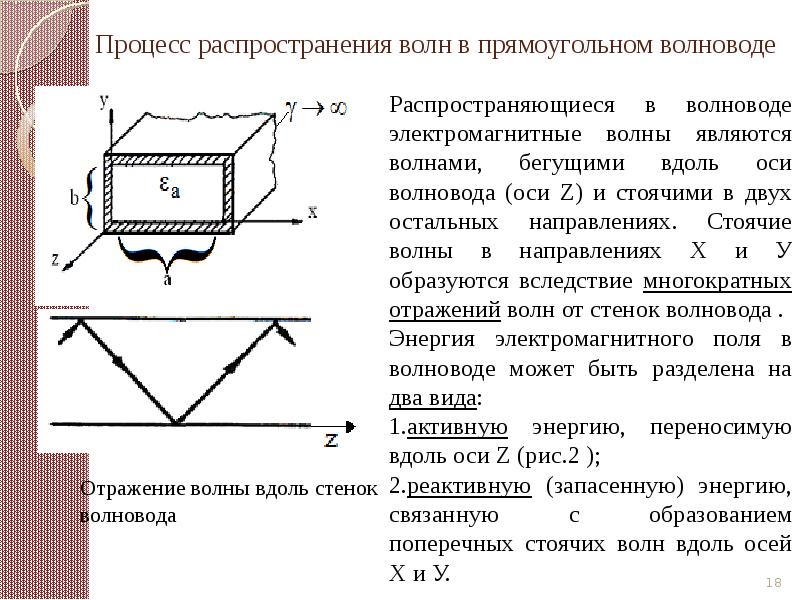

Процесс распространения волн в прямоугольном волноводе

Слайд 19

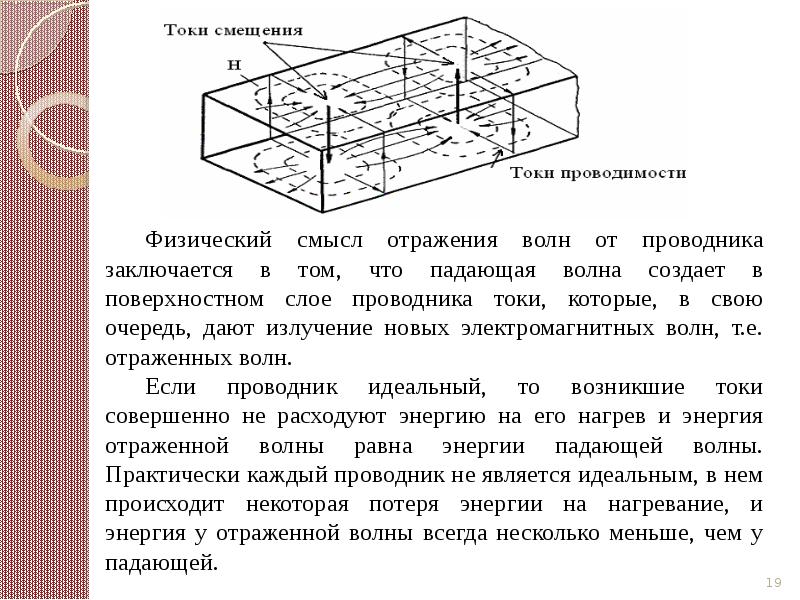

Описание слайда:

Слайд 20

Описание слайда:

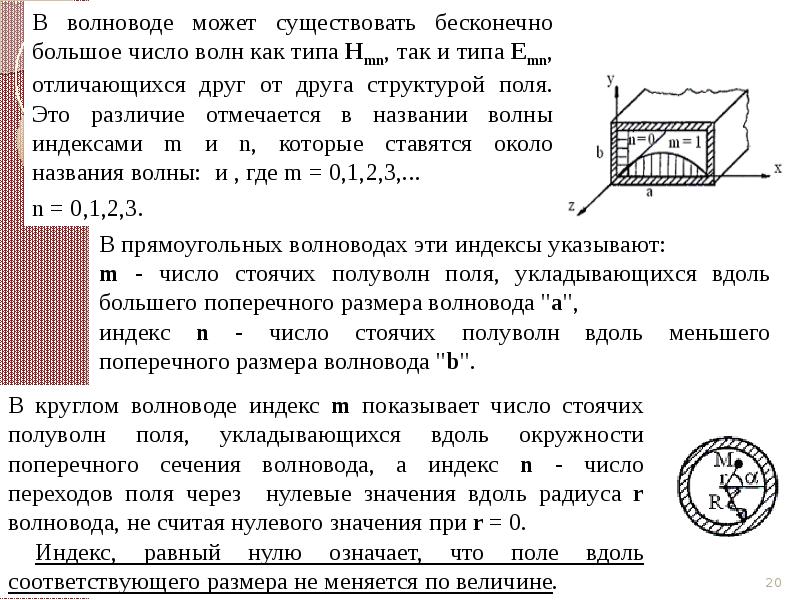

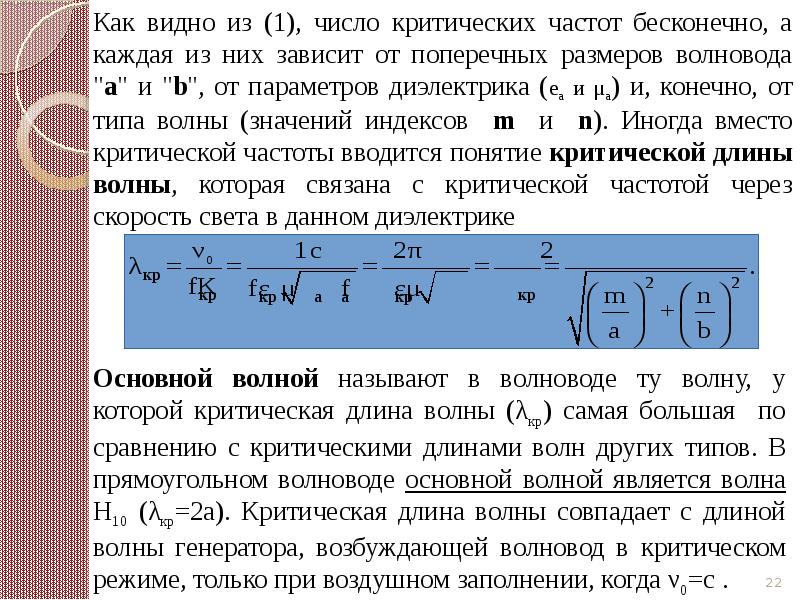

В волноводе может существовать бесконечно большое число волн как типа Нmn, так и типа Еmn, отличающихся друг от друга структурой поля. Это различие отмечается в названии волны индексами m и n, которые ставятся около названия волны: и , где m = 0,1,2,3,... В волноводе может существовать бесконечно большое число волн как типа Нmn, так и типа Еmn, отличающихся друг от друга структурой поля. Это различие отмечается в названии волны индексами m и n, которые ставятся около названия волны: и , где m = 0,1,2,3,... n = 0,1,2,3.

Слайд 21

Описание слайда:

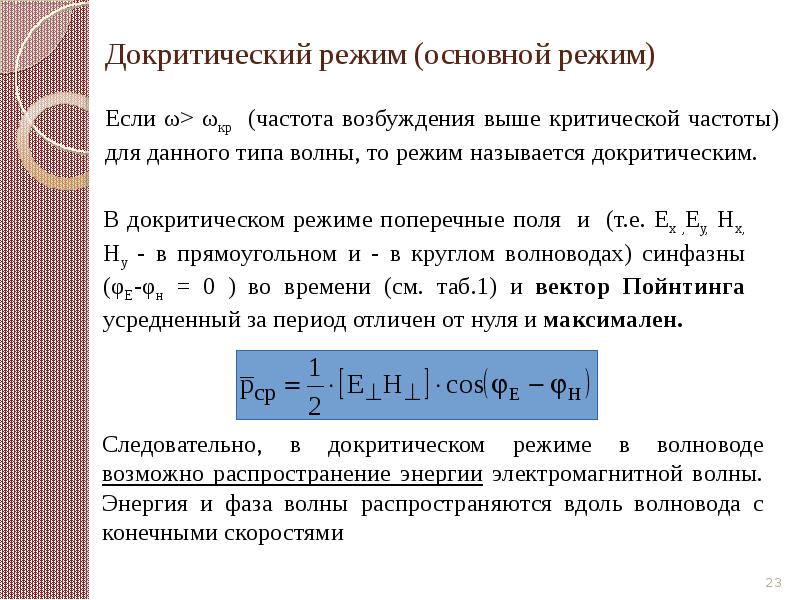

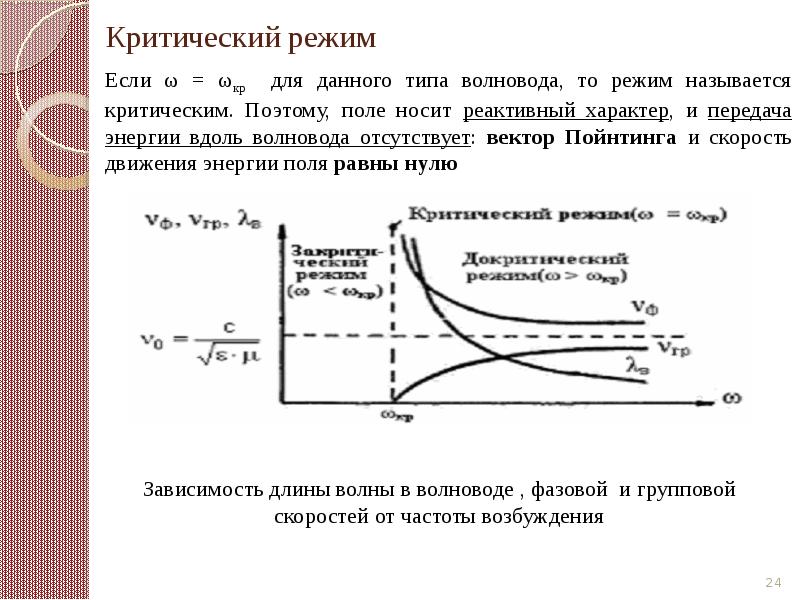

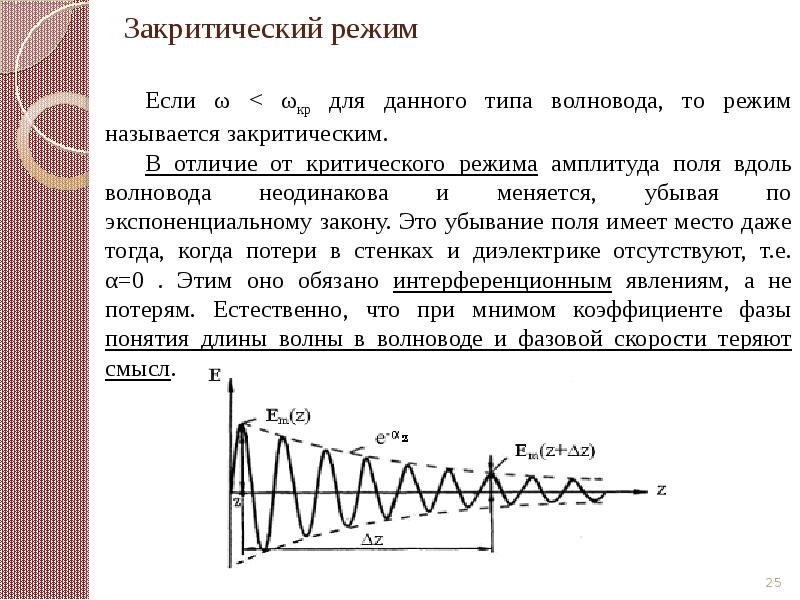

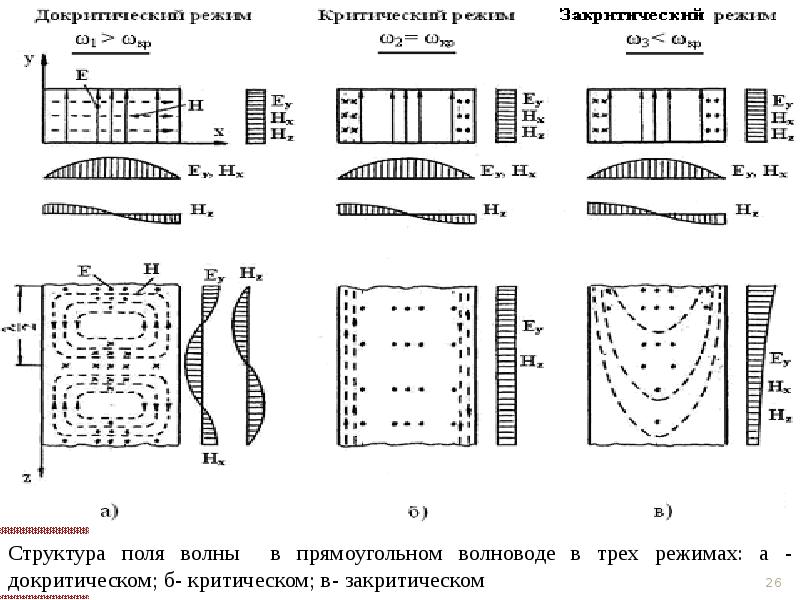

3. Режимы работы в волноводах Волновод, возбуждаемый частотой ω, может находиться относительно каждого типа волны в одном из трех режимов: - докритическом; - критическом; - закритическом.
