Слайд 1


Операционный усилитель, слайд №1
Описание слайда:

Слайд 2


Разные операционные усилители в различных корпусах, в том числе несколько в одном корпусе: Разные операционные усилители в различных корпусах, в том...
Описание слайда:
Разные операционные усилители в различных корпусах, в том числе несколько в одном корпусе: Разные операционные усилители в различных корпусах, в том числе несколько в одном корпусе:

Слайд 3


Ламповый операционный усилитель K2-W. Ламповый операционный усилитель K2-W.
Описание слайда:
Ламповый операционный усилитель K2-W. Ламповый операционный усилитель K2-W.

Слайд 4


Обозначение операционного усилителя на схемах Обозначение операционного усилителя на схемах
Описание слайда:
Обозначение операционного усилителя на схемах Обозначение операционного усилителя на схемах

Слайд 5

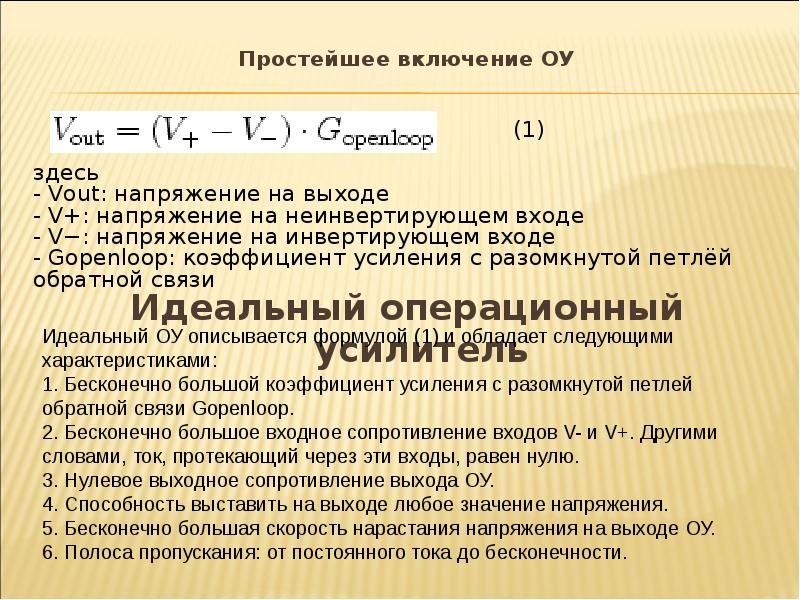

Простейшее включение ОУ Простейшее включение ОУ
Описание слайда:
Простейшее включение ОУ Простейшее включение ОУ

Слайд 6


Идеальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. Идеальный ОУ, охваченный отрицательной...
Описание слайда:
Идеальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. Идеальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. Другими словами, при указанных условиях всегда выполняется равенство: (2)

Слайд 7

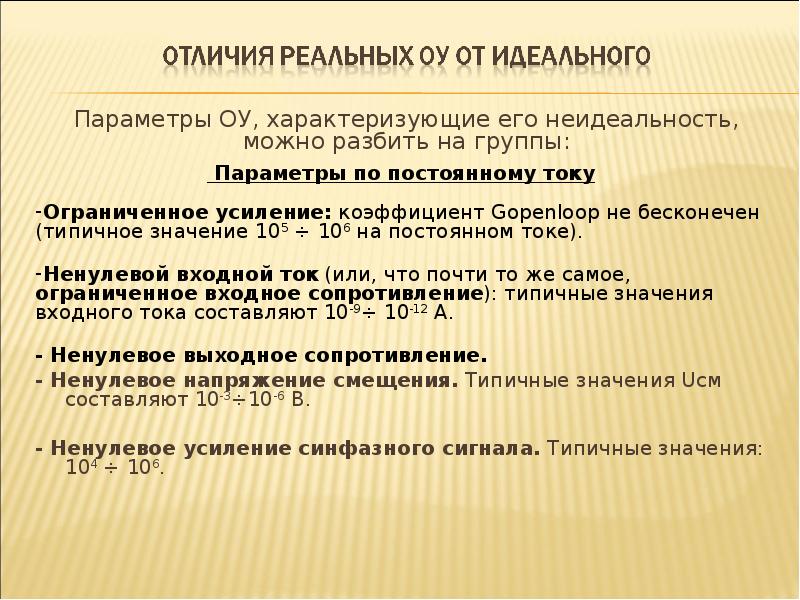

Параметры ОУ, характеризующие его неидеальность, можно разбить на группы: Параметры ОУ, характеризующие его неидеальность, можно разбить на группы:
Описание слайда:
Параметры ОУ, характеризующие его неидеальность, можно разбить на группы: Параметры ОУ, характеризующие его неидеальность, можно разбить на группы:

Слайд 8


Параметры по переменному току Параметры по переменному току - Ограниченная полоса пропускания. - Ненулевая входная ёмкость. - Ненулевая задержка...
Описание слайда:
Параметры по переменному току Параметры по переменному току - Ограниченная полоса пропускания. - Ненулевая входная ёмкость. - Ненулевая задержка сигнала. - Ненулевое время восстановления после насыщения.

Слайд 9

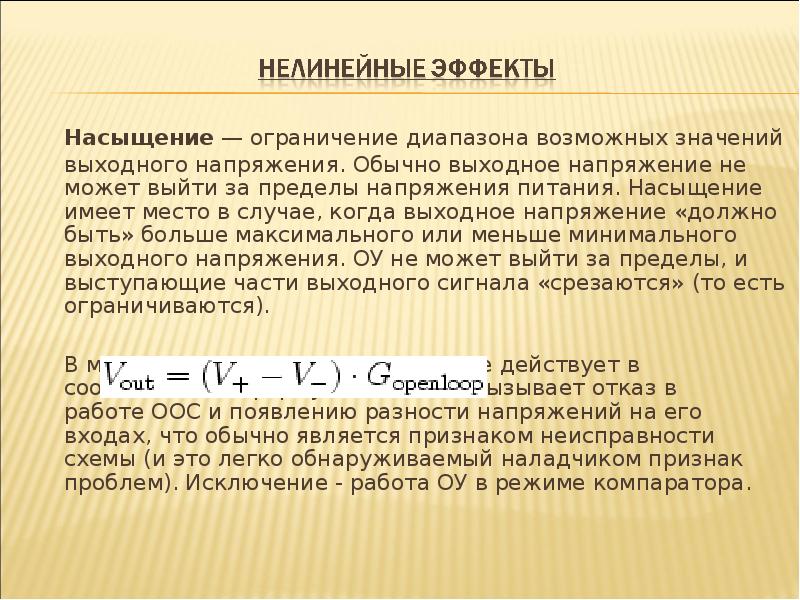

Насыщение — ограничение диапазона возможных значений выходного напряжения. Обычно выходное напряжение не может выйти за пределы напряжения питания....
Описание слайда:
Насыщение — ограничение диапазона возможных значений выходного напряжения. Обычно выходное напряжение не может выйти за пределы напряжения питания. Насыщение имеет место в случае, когда выходное напряжение «должно быть» больше максимального или меньше минимального выходного напряжения. ОУ не может выйти за пределы, и выступающие части выходного сигнала «срезаются» (то есть ограничиваются). Насыщение — ограничение диапазона возможных значений выходного напряжения. Обычно выходное напряжение не может выйти за пределы напряжения питания. Насыщение имеет место в случае, когда выходное напряжение «должно быть» больше максимального или меньше минимального выходного напряжения. ОУ не может выйти за пределы, и выступающие части выходного сигнала «срезаются» (то есть ограничиваются). В моменты насыщения усилитель не действует в соответствии с формулой, что вызывает отказ в работе ООС и появлению разности напряжений на его входах, что обычно является признаком неисправности схемы (и это легко обнаруживаемый наладчиком признак проблем). Исключение - работа ОУ в режиме компаратора.

Слайд 10

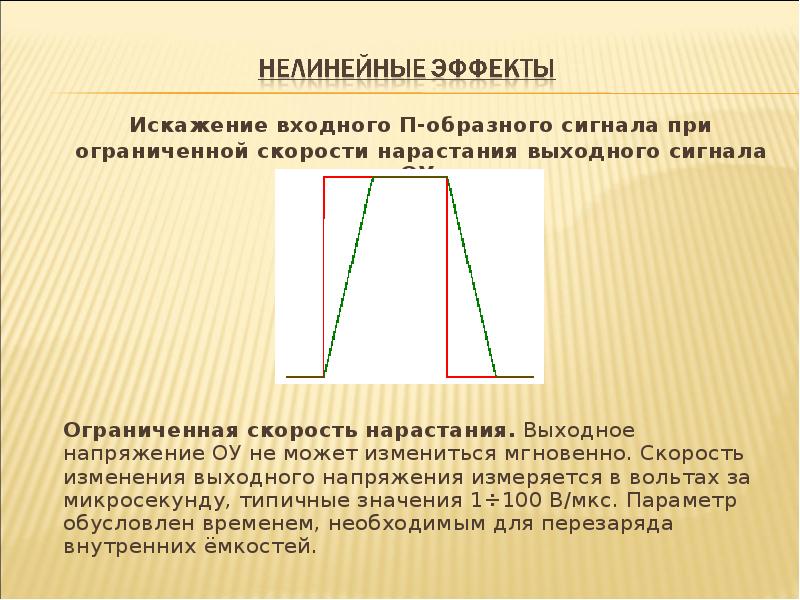

Искажение входного П-образного сигнала при ограниченной скорости нарастания выходного сигнала ОУ. Искажение входного П-образного сигнала при...
Описание слайда:
Искажение входного П-образного сигнала при ограниченной скорости нарастания выходного сигнала ОУ. Искажение входного П-образного сигнала при ограниченной скорости нарастания выходного сигнала ОУ. Ограниченная скорость нарастания. Выходное напряжение ОУ не может измениться мгновенно. Скорость изменения выходного напряжения измеряется в вольтах за микросекунду, типичные значения 1÷100 В/мкс. Параметр обусловлен временем, необходимым для перезаряда внутренних ёмкостей.

Слайд 11


Ограниченное выходное напряжение. Ограниченное выходное напряжение.
Описание слайда:
Ограниченное выходное напряжение. Ограниченное выходное напряжение.

Слайд 12

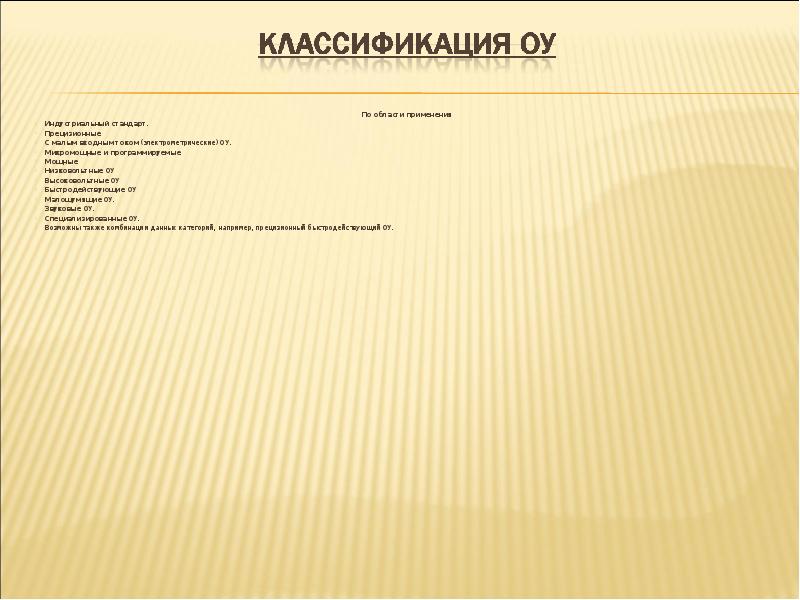

По области применения По области применения Индустриальный стандарт. Прецизионные С малым входным током (электрометрические) ОУ. Микромощные и...
Описание слайда:
По области применения По области применения Индустриальный стандарт. Прецизионные С малым входным током (электрометрические) ОУ. Микромощные и программируемые Мощные Низковольтные ОУ Высоковольтные ОУ Быстродействующие ОУ Малошумящие ОУ. Звуковые ОУ. Специализированные ОУ. Возможны также комбинации данных категорий, например, прецизионный быстродействующий ОУ.

Слайд 13

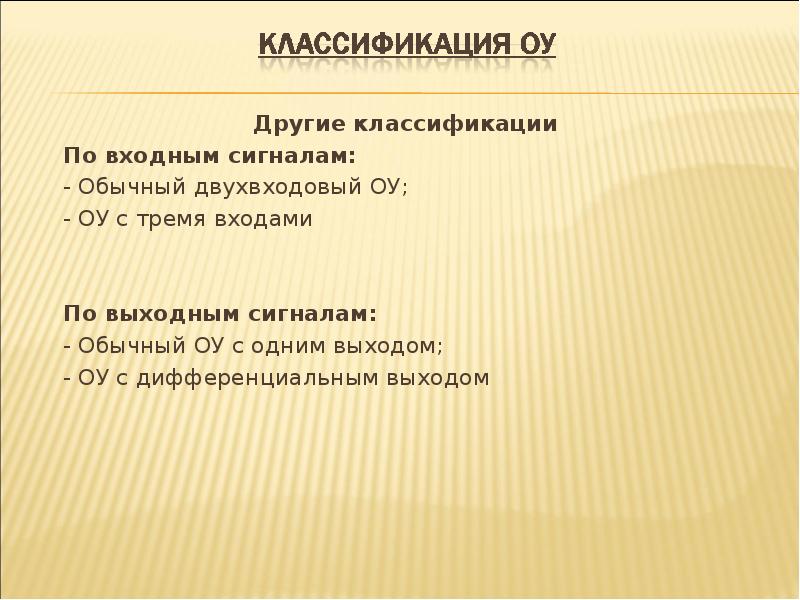

Другие классификации Другие классификации По входным сигналам: - Обычный двухвходовый ОУ; - ОУ с тремя входами По выходным сигналам: - Обычный ОУ с...
Описание слайда:
Другие классификации Другие классификации По входным сигналам: - Обычный двухвходовый ОУ; - ОУ с тремя входами По выходным сигналам: - Обычный ОУ с одним выходом; - ОУ с дифференциальным выходом
