Слайд 1

Описание слайда:

Лабораторная работа №4 Определение критических точек двойного сплава Автор: профессор Сафонов Б.П. Техническое исполнение: Холопова А.С. НИ РХТУ им. Д.И. Менделеева Кафедра ОХП

Слайд 2

Описание слайда:

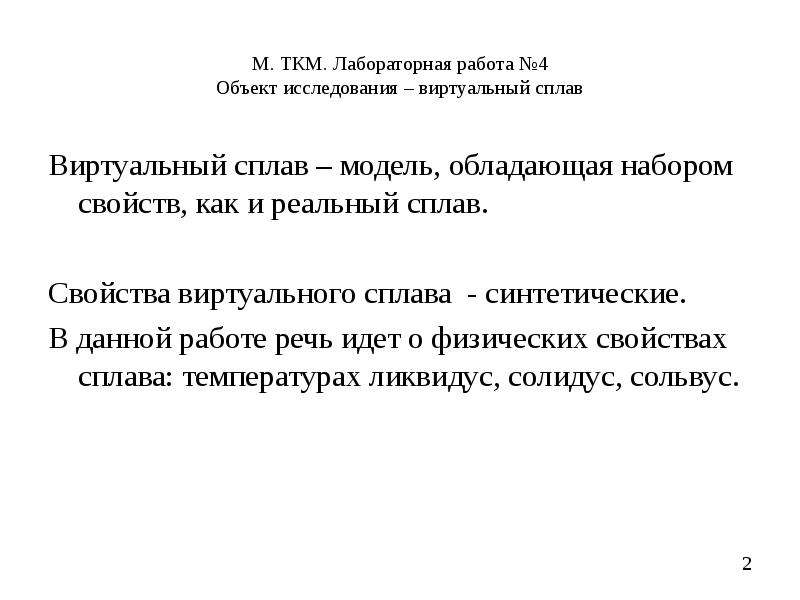

М. ТКМ. Лабораторная работа №4 Объект исследования – виртуальный сплав Виртуальный сплав – модель, обладающая набором свойств, как и реальный сплав. Свойства виртуального сплава - синтетические. В данной работе речь идет о физических свойствах сплава: температурах ликвидус, солидус, сольвус.

Слайд 3

Описание слайда:

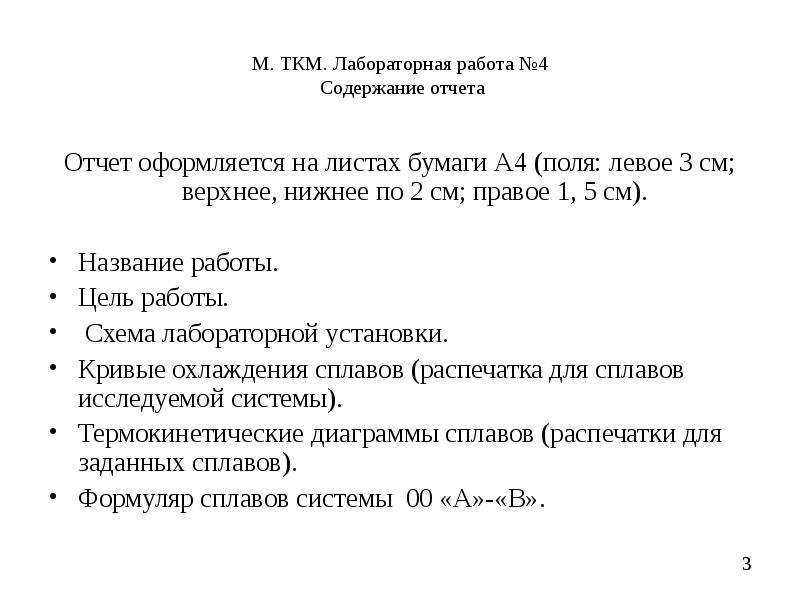

М. ТКМ. Лабораторная работа №4 Содержание отчета Отчет оформляется на листах бумаги А4 (поля: левое 3 см; верхнее, нижнее по 2 см; правое 1, 5 см). Название работы. Цель работы. Схема лабораторной установки. Кривые охлаждения сплавов (распечатка для сплавов исследуемой системы). Термокинетические диаграммы сплавов (распечатки для заданных сплавов). Формуляр сплавов системы 00 «А»-«В».

Слайд 4

Описание слайда:

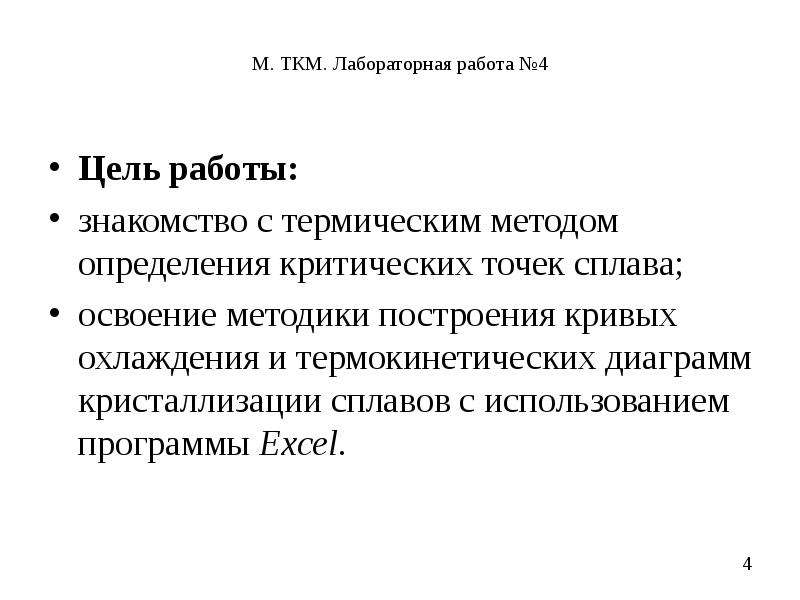

М. ТКМ. Лабораторная работа №4 Цель работы: знакомство с термическим методом определения критических точек сплава; освоение методики построения кривых охлаждения и термокинетических диаграмм кристаллизации сплавов с использованием программы Excel.

Слайд 5

Описание слайда:

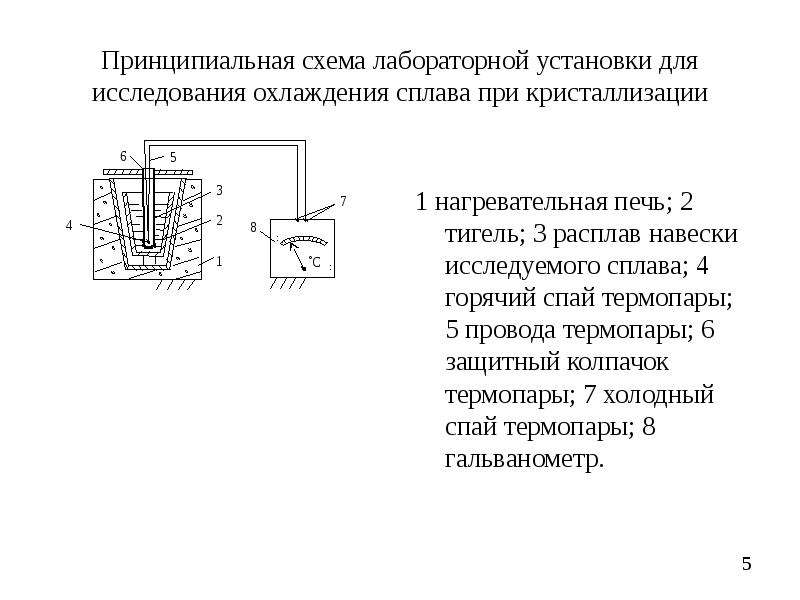

Принципиальная схема лабораторной установки для исследования охлаждения сплава при кристаллизации

Слайд 6

Описание слайда:

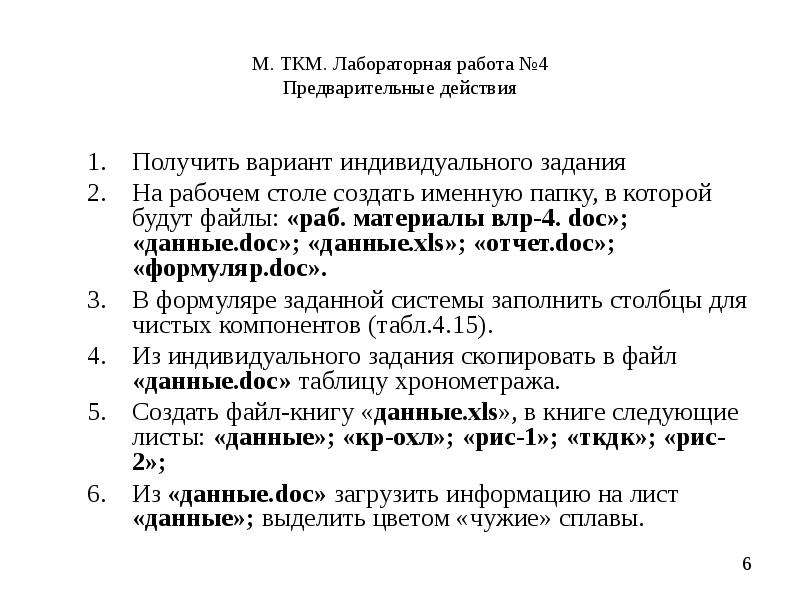

М. ТКМ. Лабораторная работа №4 Предварительные действия Получить вариант индивидуального задания На рабочем столе создать именную папку, в которой будут файлы: «раб. материалы влр-4. doc»; «данные.doc»; «данные.xls»; «отчет.doc»; «формуляр.doc». В формуляре заданной системы заполнить столбцы для чистых компонентов (табл.4.15). Из индивидуального задания скопировать в файл «данные.doc» таблицу хронометража. Создать файл-книгу «данные.xls», в книге следующие листы: «данные»; «кр-охл»; «рис-1»; «ткдк»; «рис-2»; Из «данные.doc» загрузить информацию на лист «данные»; выделить цветом «чужие» сплавы.

Слайд 7

Описание слайда:

М. ТКМ. Лабораторная работа №4 Принципиальная схема лабораторной установки 1 нагревательная печь; 2 тигель; 3 расплав навески исследуемого сплава; 4 горячий спай термопары; 5 провода термопары; 6 защитный колпачок термопары; 7 холодный спай термопары; 8 гальванометр.

Слайд 8

Описание слайда:

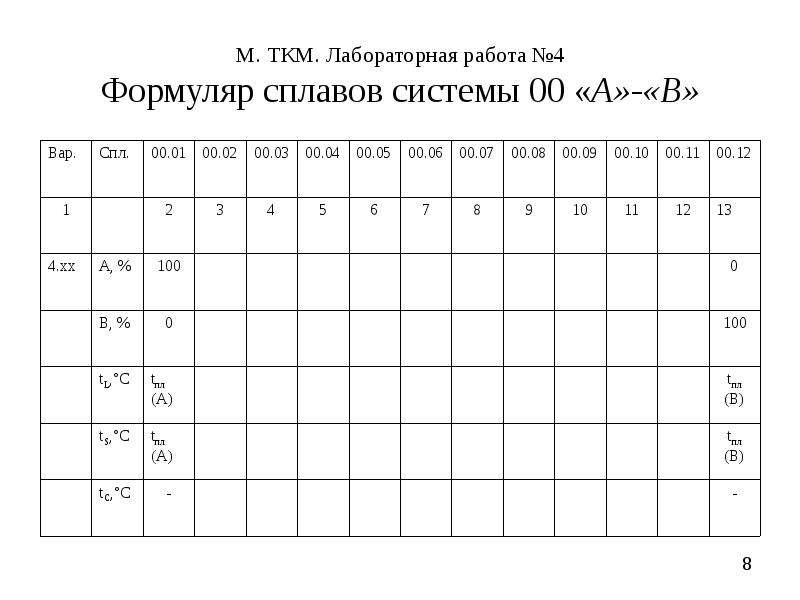

М. ТКМ. Лабораторная работа №4 Формуляр сплавов системы 00 «А»-«В»

Слайд 9

Описание слайда:

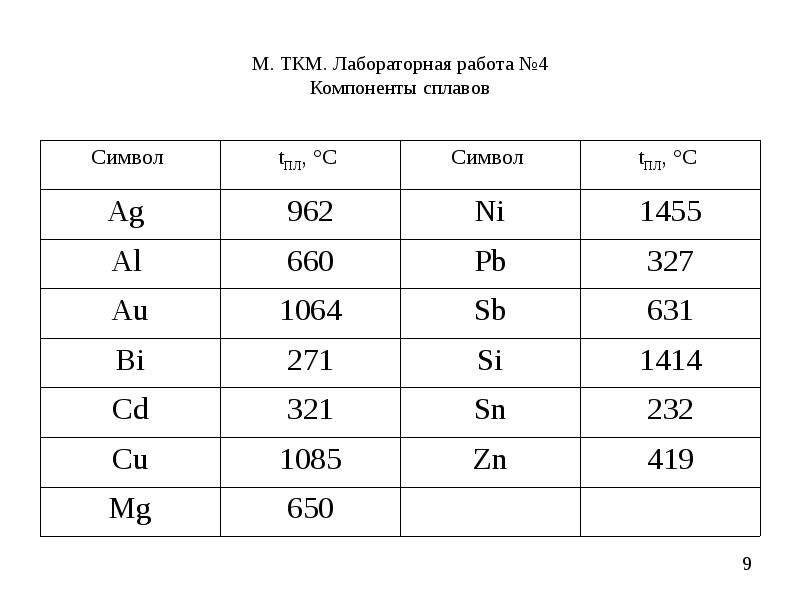

М. ТКМ. Лабораторная работа №4 Компоненты сплавов

Слайд 10

Описание слайда:

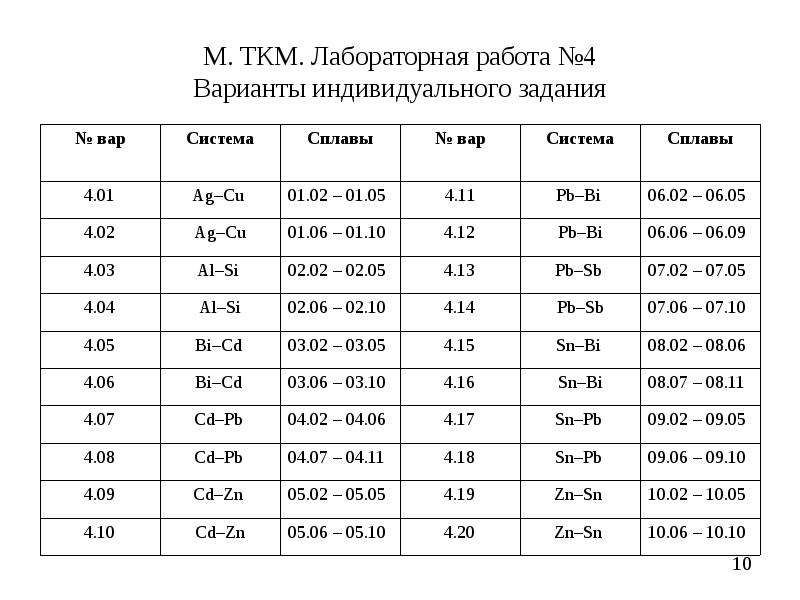

М. ТКМ. Лабораторная работа №4 Варианты индивидуального задания

Слайд 11

Описание слайда:

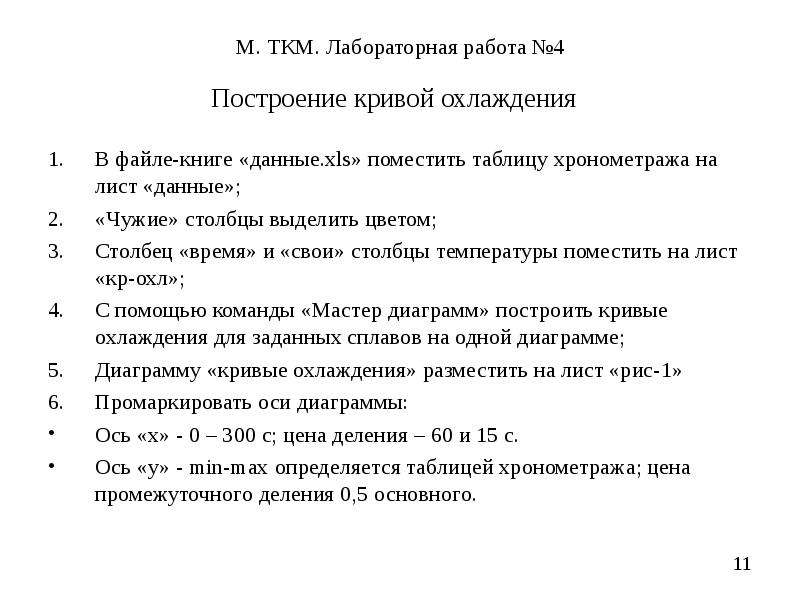

М. ТКМ. Лабораторная работа №4 Построение кривой охлаждения В файле-книге «данные.xls» поместить таблицу хронометража на лист «данные»; «Чужие» столбцы выделить цветом; Столбец «время» и «свои» столбцы температуры поместить на лист «кр-охл»; С помощью команды «Мастер диаграмм» построить кривые охлаждения для заданных сплавов на одной диаграмме; Диаграмму «кривые охлаждения» разместить на лист «рис-1» Промаркировать оси диаграммы: Ось «х» - 0 – 300 с; цена деления – 60 и 15 с. Ось «у» - min-max определяется таблицей хронометража; цена промежуточного деления 0,5 основного.

Слайд 12

Описание слайда:

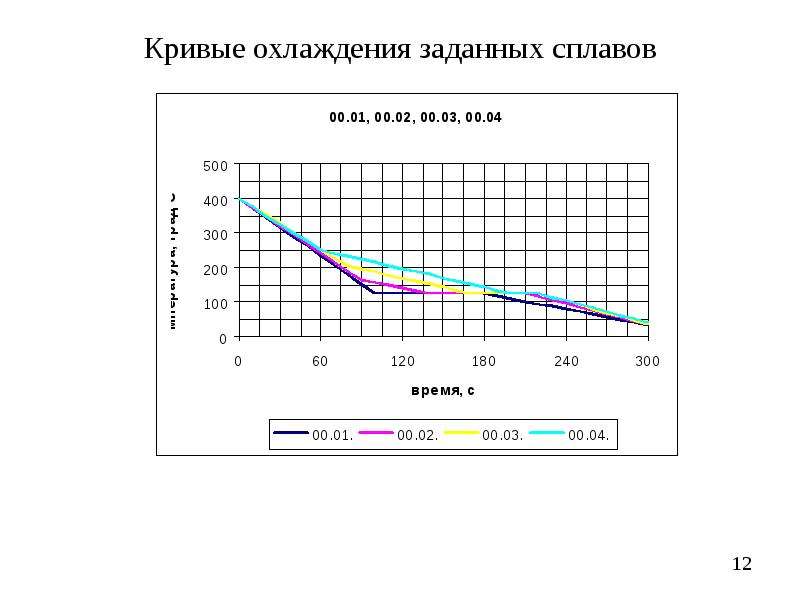

Кривые охлаждения заданных сплавов

Слайд 13

Описание слайда:

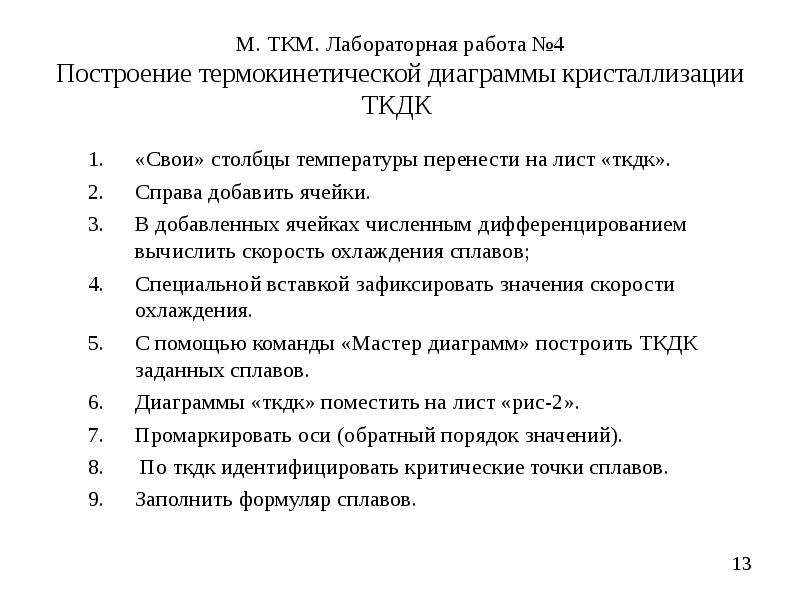

М. ТКМ. Лабораторная работа №4 Построение термокинетической диаграммы кристаллизации ТКДК «Свои» столбцы температуры перенести на лист «ткдк». Справа добавить ячейки. В добавленных ячейках численным дифференцированием вычислить скорость охлаждения сплавов; Специальной вставкой зафиксировать значения скорости охлаждения. С помощью команды «Мастер диаграмм» построить ТКДК заданных сплавов. Диаграммы «ткдк» поместить на лист «рис-2». Промаркировать оси (обратный порядок значений). По ткдк идентифицировать критические точки сплавов. Заполнить формуляр сплавов.

Слайд 14

Описание слайда:

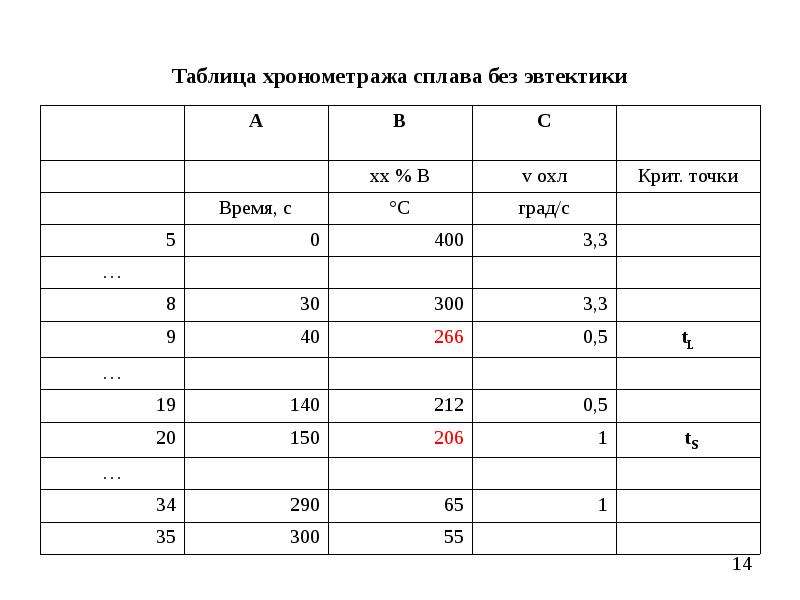

Таблица хронометража сплава без эвтектики

Слайд 15

Описание слайда:

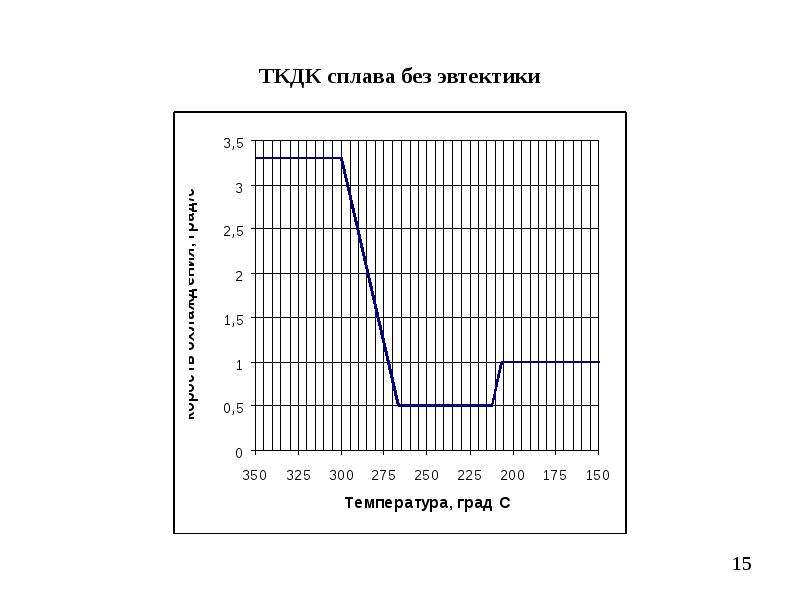

ТКДК сплава без эвтектики

Слайд 16

Описание слайда:

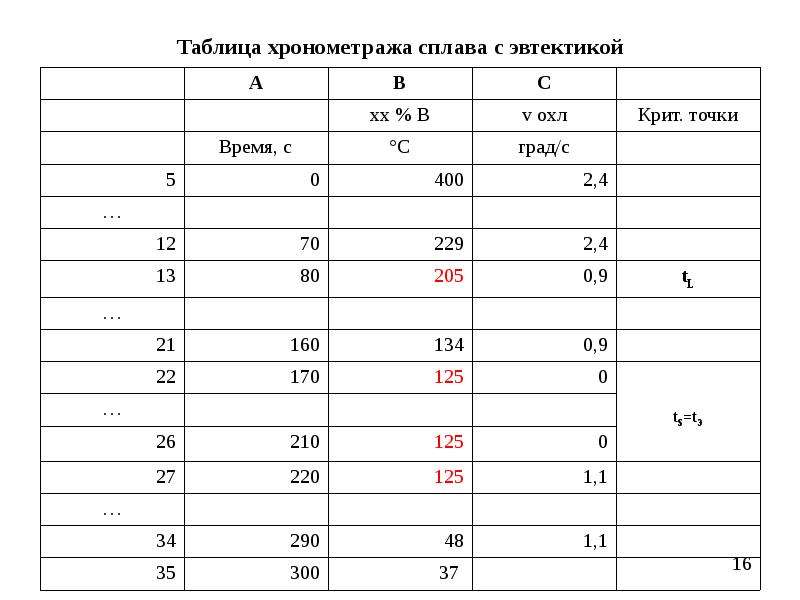

Таблица хронометража сплава с эвтектикой

Слайд 17

Описание слайда:

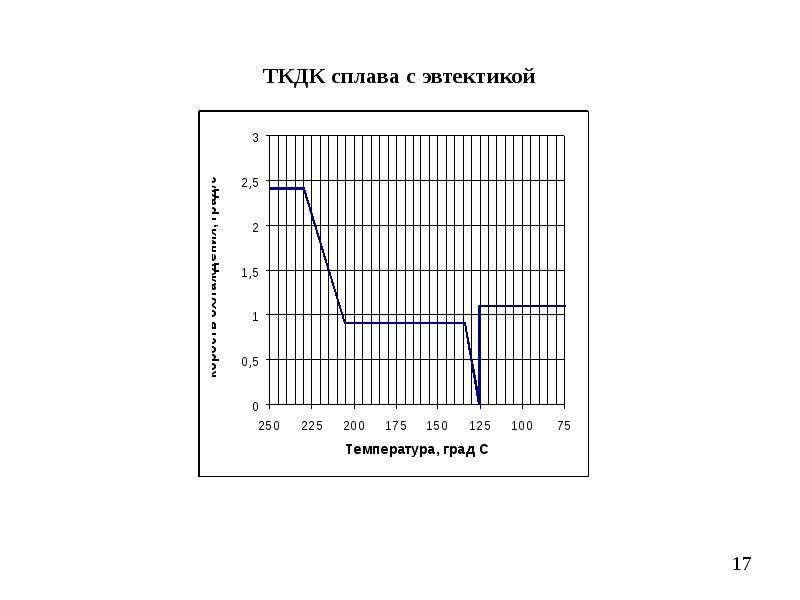

ТКДК сплава с эвтектикой

Слайд 18

Описание слайда:

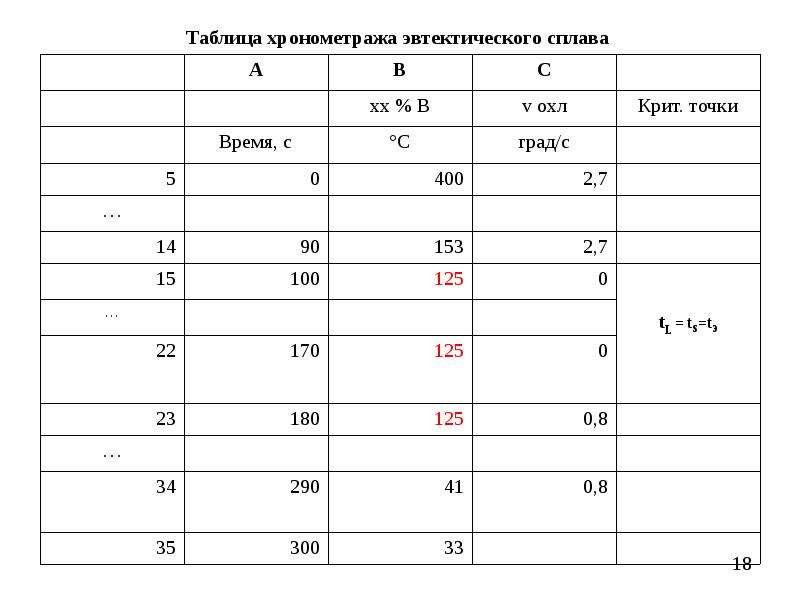

Таблица хронометража эвтектического сплава

Слайд 19

Описание слайда:

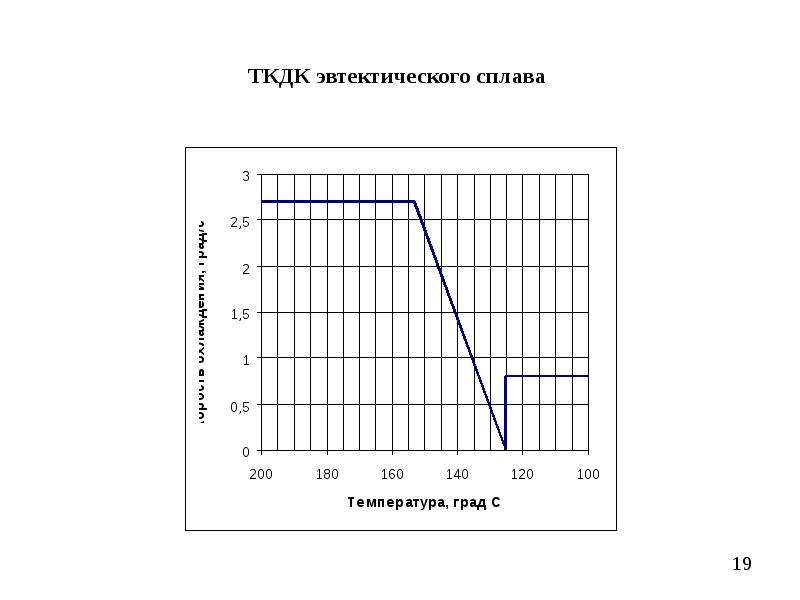

ТКДК эвтектического сплава

Слайд 20

Описание слайда:

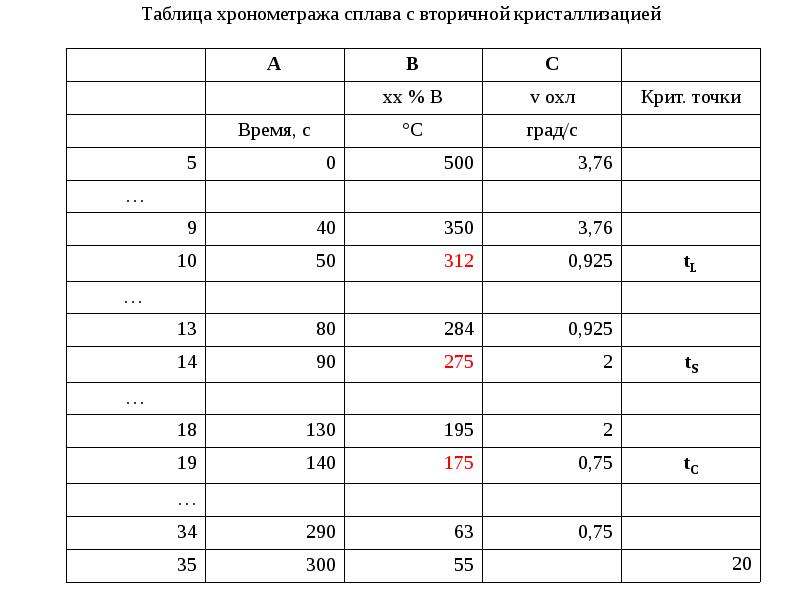

Таблица хронометража сплава с вторичной кристаллизацией

Слайд 21

Описание слайда:

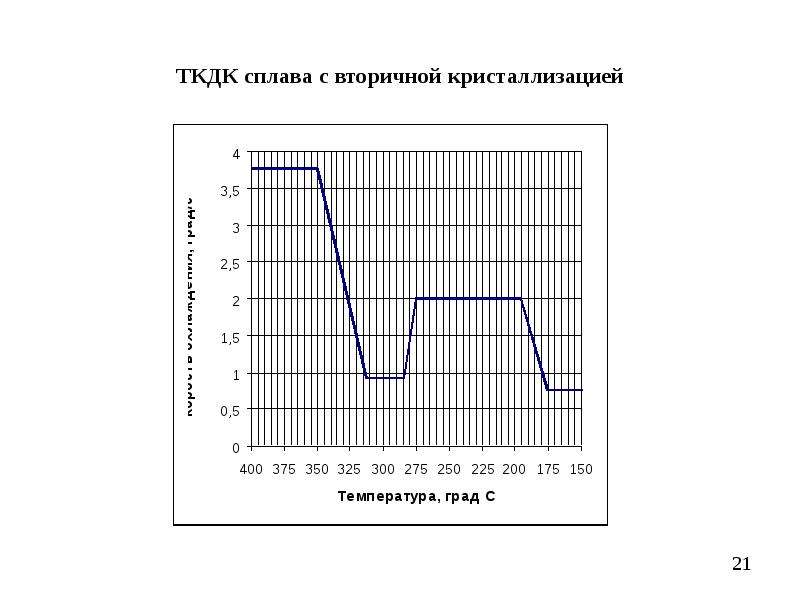

ТКДК сплава с вторичной кристаллизацией

Слайд 22

Описание слайда:

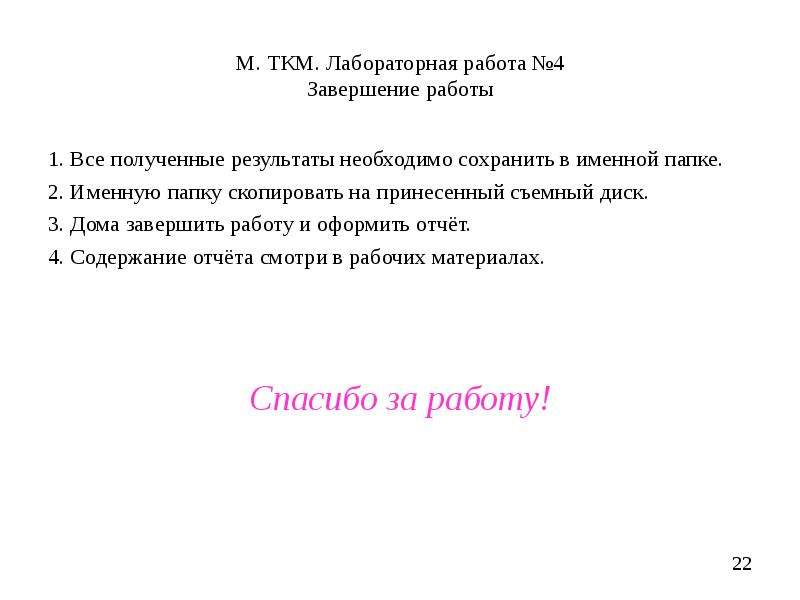

М. ТКМ. Лабораторная работа №4 Завершение работы 1. Все полученные результаты необходимо сохранить в именной папке. 2. Именную папку скопировать на принесенный съемный диск. 3. Дома завершить работу и оформить отчёт. 4. Содержание отчёта смотри в рабочих материалах. Спасибо за работу!
