Слайд 1

Описание слайда:

Лекция 15 Оптические измерения

Слайд 2

Описание слайда:

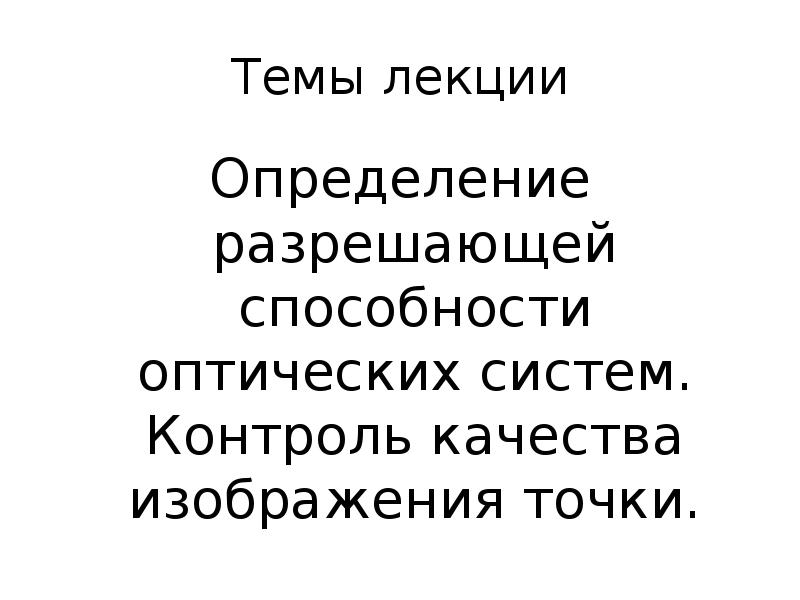

Темы лекции Определение разрешающей способности оптических систем. Контроль качества изображения точки.

Слайд 3

Описание слайда:

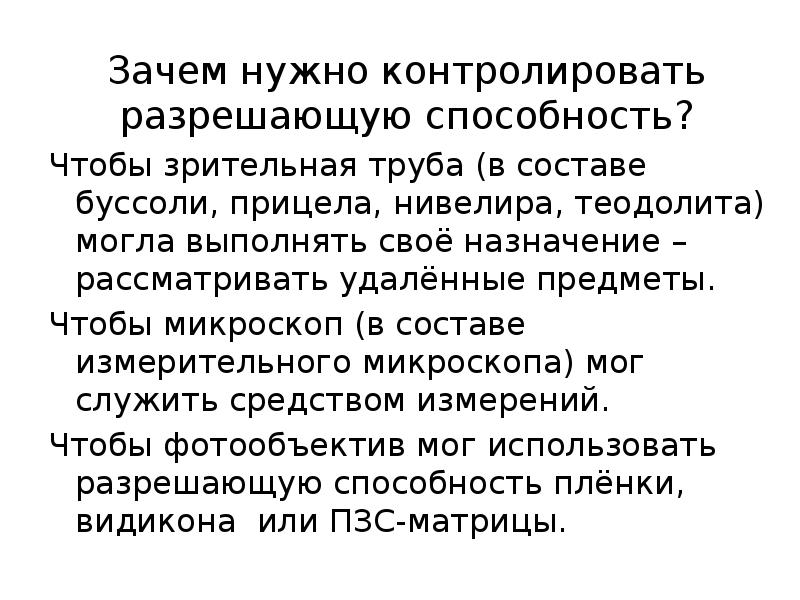

Зачем нужно контролировать разрешающую способность? Чтобы зрительная труба (в составе буссоли, прицела, нивелира, теодолита) могла выполнять своё назначение – рассматривать удалённые предметы. Чтобы микроскоп (в составе измерительного микроскопа) мог служить средством измерений. Чтобы фотообъектив мог использовать разрешающую способность плёнки, видикона или ПЗС-матрицы.

Слайд 4

Описание слайда:

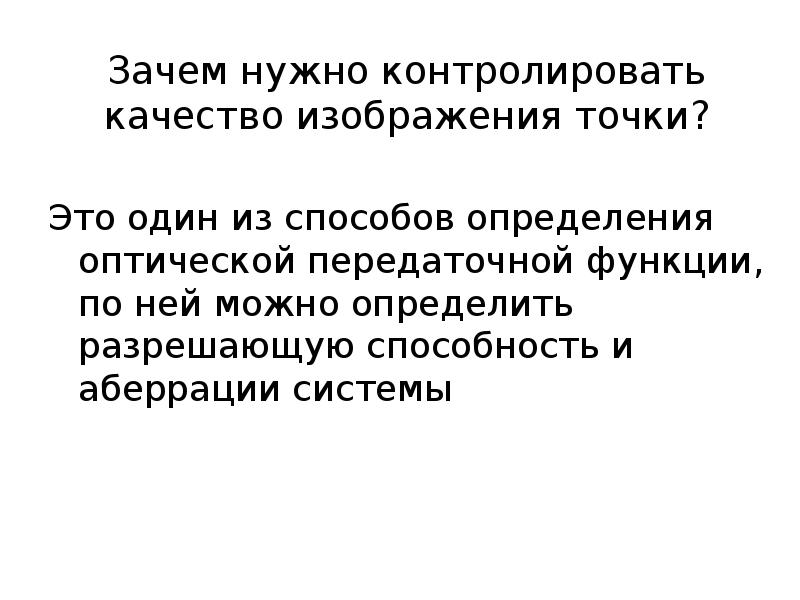

Зачем нужно контролировать качество изображения точки? Это один из способов определения оптической передаточной функции, по ней можно определить разрешающую способность и аберрации системы

Слайд 5

Описание слайда:

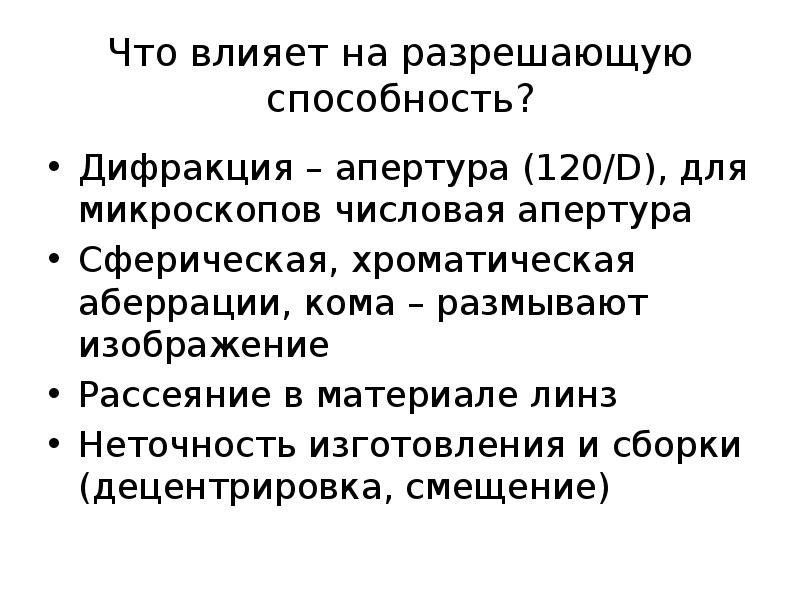

Что влияет на разрешающую способность? Дифракция – апертура (120/D), для микроскопов числовая апертура Сферическая, хроматическая аберрации, кома – размывают изображение Рассеяние в материале линз Неточность изготовления и сборки (децентрировка, смещение)

Слайд 6

Описание слайда:

Мира – тест-объект для измерения разрешающей способности

Слайд 7

Описание слайда:

В качестве тест-объекта для микроскопа служат микрофотографии полосок Либо естественные объекты с четко выраженной периодической структурой (диатомовые водоросли и пр.)

Слайд 8

Описание слайда:

Схема измерений Для зрительной трубы

Слайд 9

Описание слайда:

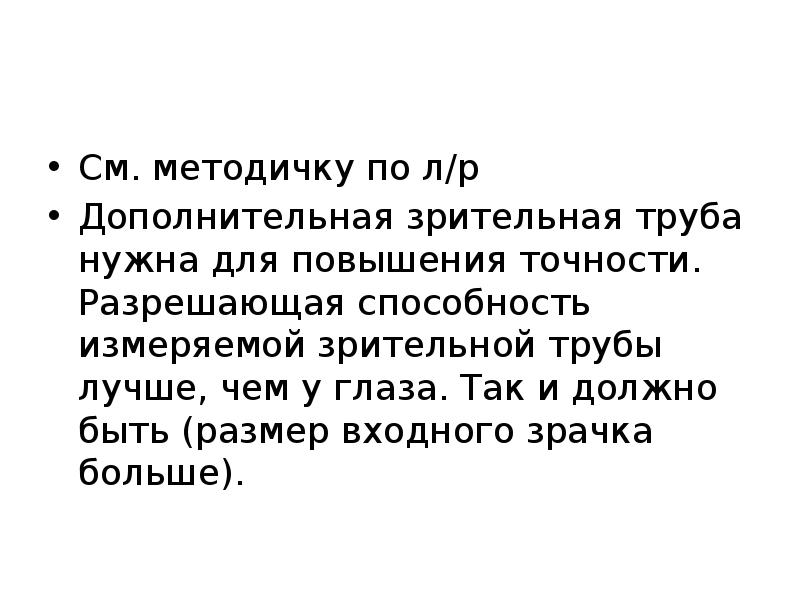

См. методичку по л/р Дополнительная зрительная труба нужна для повышения точности. Разрешающая способность измеряемой зрительной трубы лучше, чем у глаза. Так и должно быть (размер входного зрачка больше).

Слайд 10

Описание слайда:

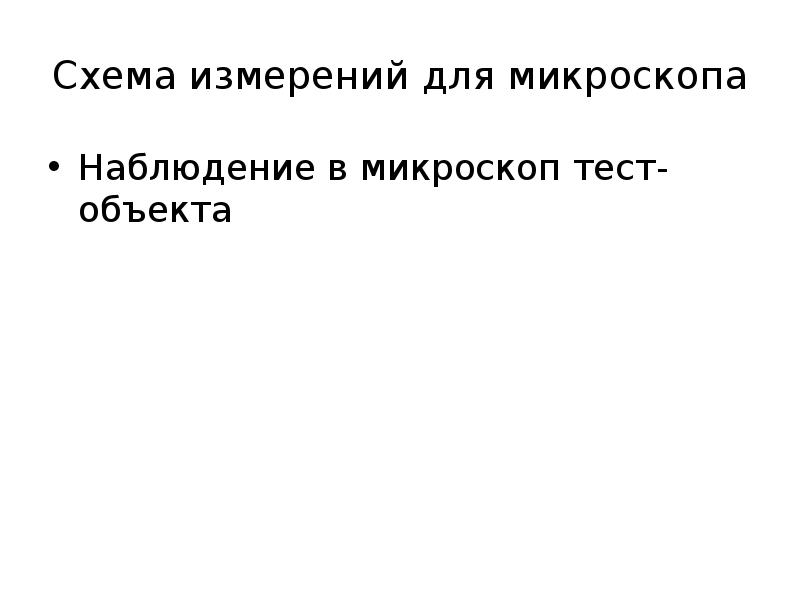

Схема измерений для микроскопа Наблюдение в микроскоп тест-объекта

Слайд 11

Описание слайда:

Автоколлимационный способ измерения

Слайд 12

Описание слайда:

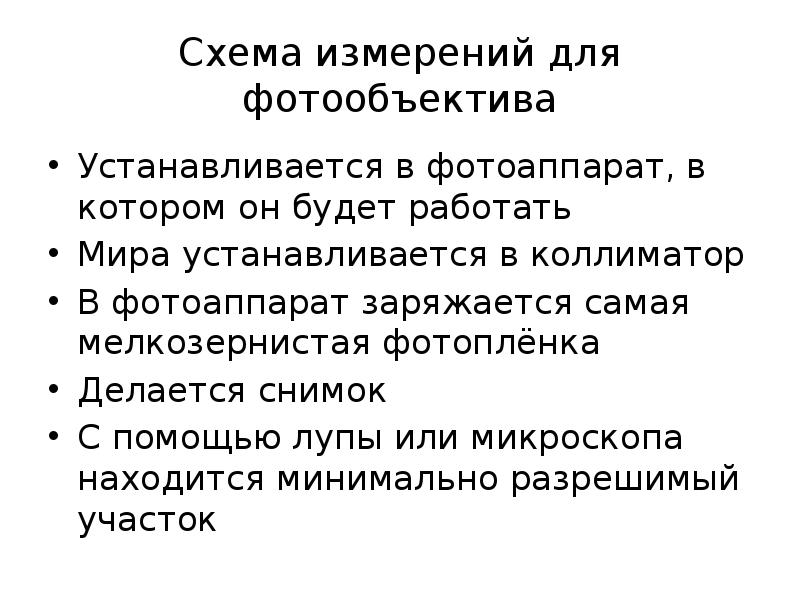

Схема измерений для фотообъектива Устанавливается в фотоаппарат, в котором он будет работать Мира устанавливается в коллиматор В фотоаппарат заряжается самая мелкозернистая фотоплёнка Делается снимок С помощью лупы или микроскопа находится минимально разрешимый участок

Слайд 13

Описание слайда:

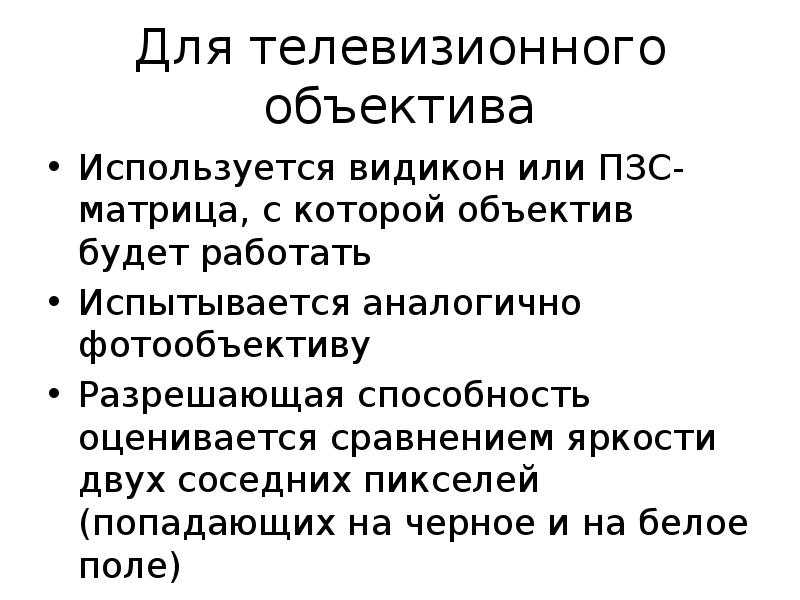

Для телевизионного объектива Используется видикон или ПЗС-матрица, с которой объектив будет работать Испытывается аналогично фотообъективу Разрешающая способность оценивается сравнением яркости двух соседних пикселей (попадающих на черное и на белое поле)

Слайд 14

Описание слайда:

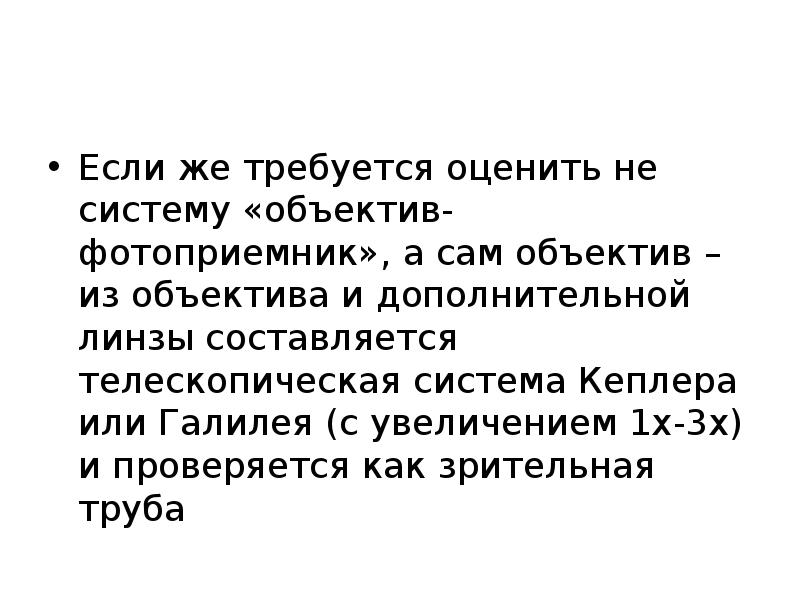

Если же требуется оценить не систему «объектив-фотоприемник», а сам объектив – из объектива и дополнительной линзы составляется телескопическая система Кеплера или Галилея (с увеличением 1х-3х) и проверяется как зрительная труба

Слайд 15

Описание слайда:

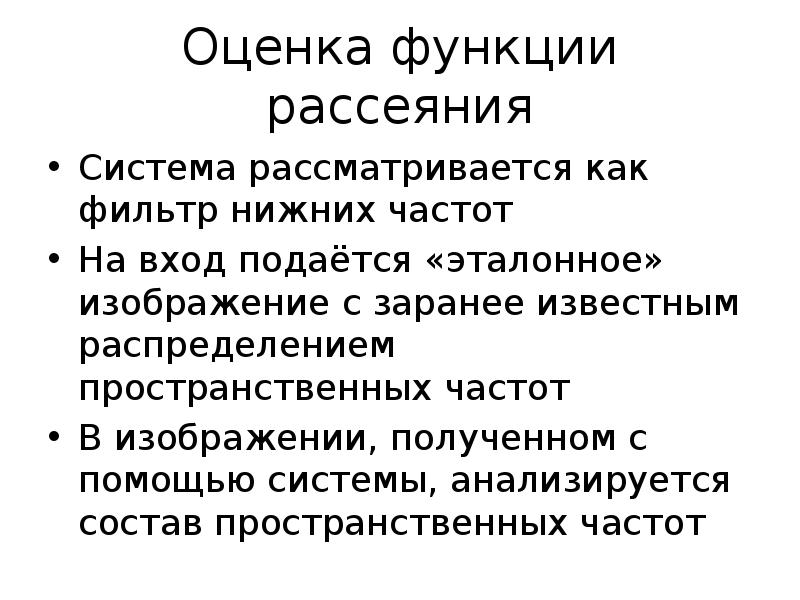

Оценка функции рассеяния Система рассматривается как фильтр нижних частот На вход подаётся «эталонное» изображение с заранее известным распределением пространственных частот В изображении, полученном с помощью системы, анализируется состав пространственных частот

Слайд 16

Описание слайда:

Что такое пространственная частота

Слайд 17

Описание слайда:

Пространственный спектр идеального точечного источника – бесконечный (дельта-функция) Реальный – спадает с повышением частоты После прохождения через оптическую систему – спадает сильнее.

Слайд 18

Описание слайда:

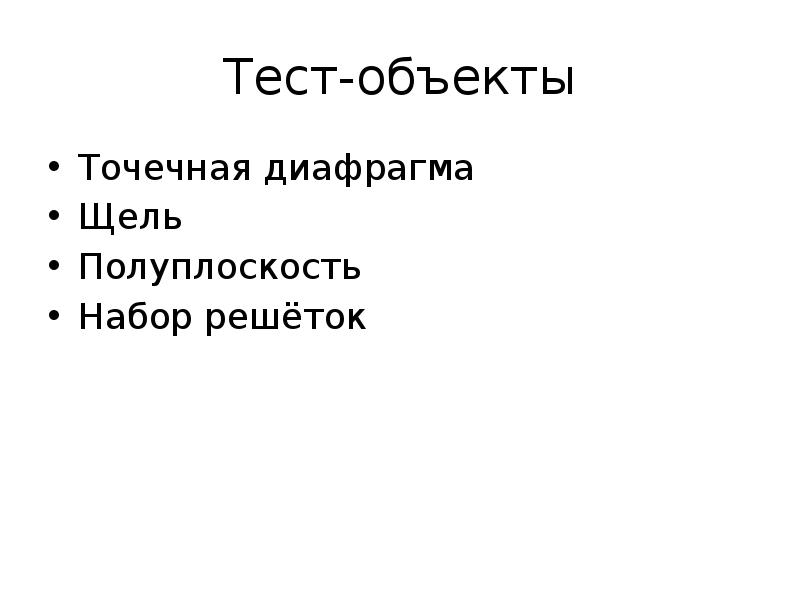

Тест-объекты Точечная диафрагма Щель Полуплоскость Набор решёток

Слайд 19

Описание слайда:

Схема измерения Микроскоп и фотоприемник могут перемещаться. Вместо подвижного фотоприемника может быть ПЗС-матрица

Слайд 20

Описание слайда:

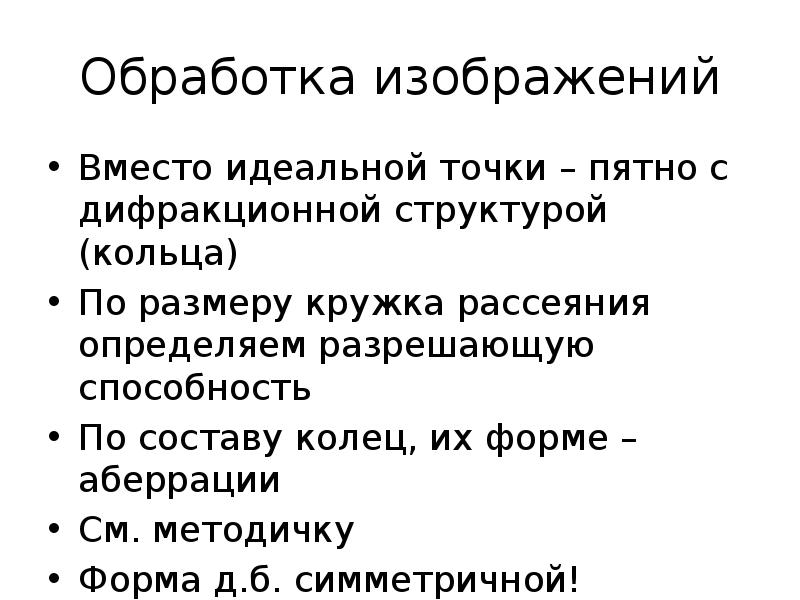

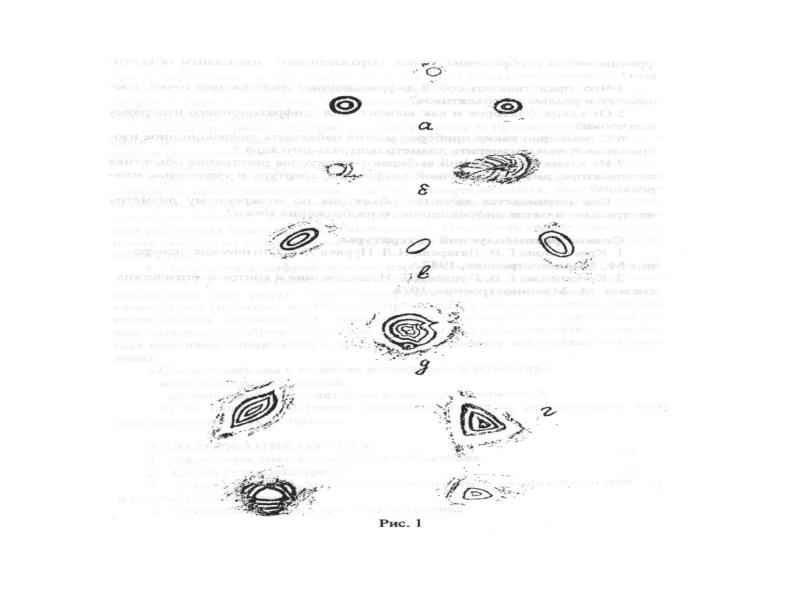

Обработка изображений Вместо идеальной точки – пятно с дифракционной структурой (кольца) По размеру кружка рассеяния определяем разрешающую способность По составу колец, их форме – аберрации См. методичку Форма д.б. симметричной!
