Слайд 1

Описание слайда:

ОРГАНИЧЕСКИЕ ВЯЖУЩИЕ

Слайд 2

Описание слайда:

БИТУМЫ

Слайд 3

Описание слайда:

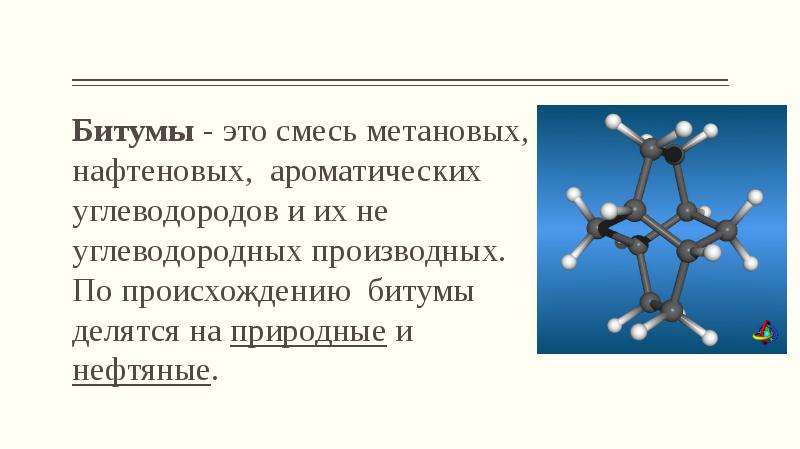

Битумы - это смесь метановых, нафтеновых, ароматических углеводородов и их не углеводородных производных. Битумы - это смесь метановых, нафтеновых, ароматических углеводородов и их не углеводородных производных. По происхождению битумы делятся на природные и нефтяные.

Слайд 4

Описание слайда:

Природные битумы чаще встречаются в виде битуминозных пород и реже в виде залежей почти чистого битума. Природные битумы чаще встречаются в виде битуминозных пород и реже в виде залежей почти чистого битума.

Слайд 5

Описание слайда:

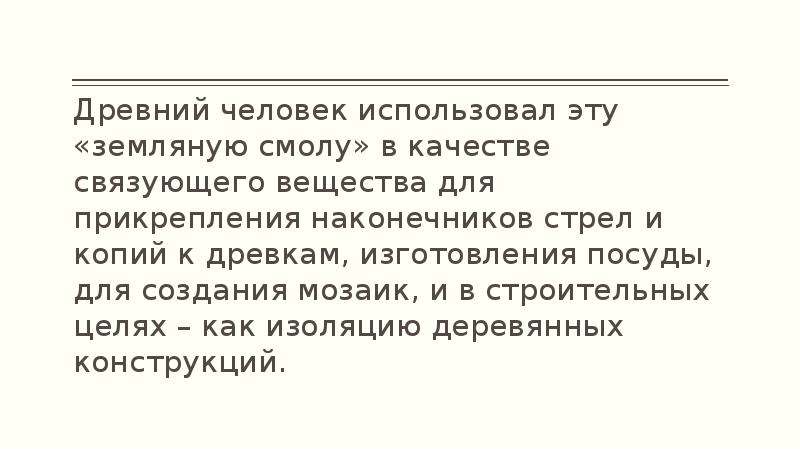

Древний человек использовал эту «земляную смолу» в качестве связующего вещества для прикрепления наконечников стрел и копий к древкам, изготовления посуды, для создания мозаик, и в строительных целях – как изоляцию деревянных конструкций. Древний человек использовал эту «земляную смолу» в качестве связующего вещества для прикрепления наконечников стрел и копий к древкам, изготовления посуды, для создания мозаик, и в строительных целях – как изоляцию деревянных конструкций.

Слайд 6

Описание слайда:

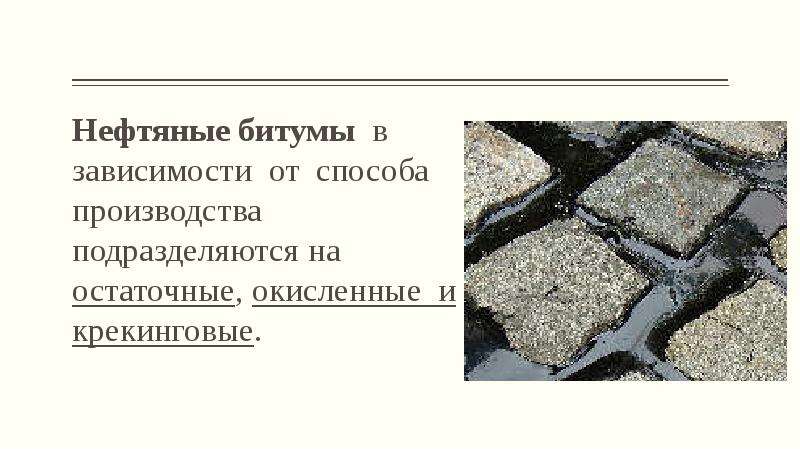

Нефтяные битумы в зависимости от способа производства подразделяются на остаточные, окисленные и крекинговые. Нефтяные битумы в зависимости от способа производства подразделяются на остаточные, окисленные и крекинговые.

Слайд 7

Описание слайда:

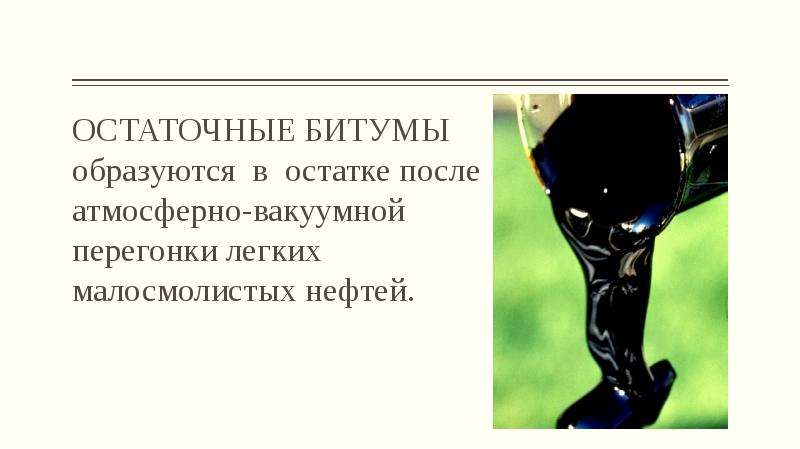

ОСТАТОЧНЫЕ БИТУМЫ образуются в остатке после атмосферно-вакуумной перегонки легких малосмолистых нефтей. ОСТАТОЧНЫЕ БИТУМЫ образуются в остатке после атмосферно-вакуумной перегонки легких малосмолистых нефтей.

Слайд 8

Описание слайда:

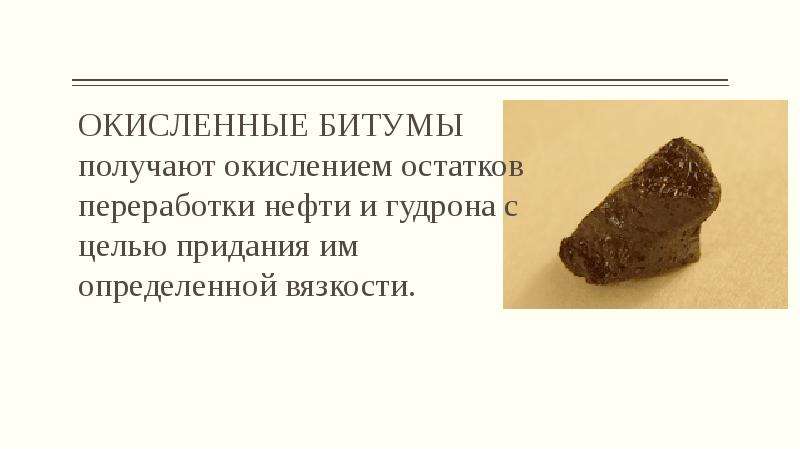

ОКИСЛЕННЫЕ БИТУМЫ получают окислением остатков переработки нефти и гудрона с целью придания им определенной вязкости. ОКИСЛЕННЫЕ БИТУМЫ получают окислением остатков переработки нефти и гудрона с целью придания им определенной вязкости.

Слайд 9

Описание слайда:

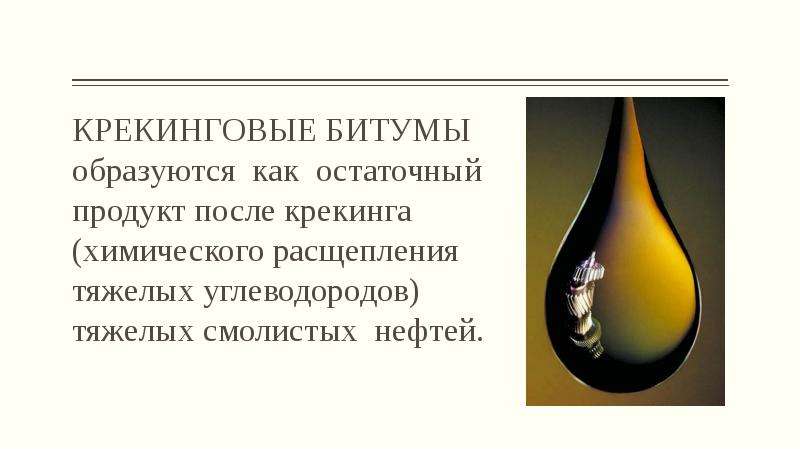

КРЕКИНГОВЫЕ БИТУМЫ образуются как остаточный продукт после крекинга (химического расщепления тяжелых углеводородов) тяжелых смолистых нефтей. КРЕКИНГОВЫЕ БИТУМЫ образуются как остаточный продукт после крекинга (химического расщепления тяжелых углеводородов) тяжелых смолистых нефтей.

Слайд 10

Описание слайда:

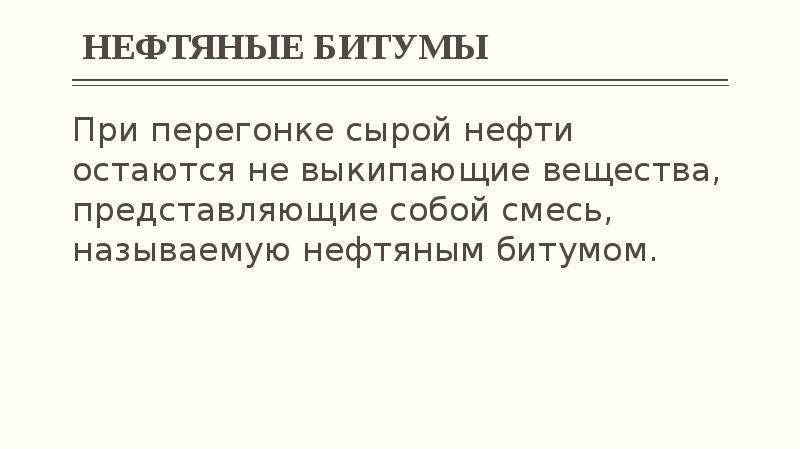

При перегонке сырой нефти остаются не выкипающие вещества, представляющие собой смесь, называемую нефтяным битумом. При перегонке сырой нефти остаются не выкипающие вещества, представляющие собой смесь, называемую нефтяным битумом.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

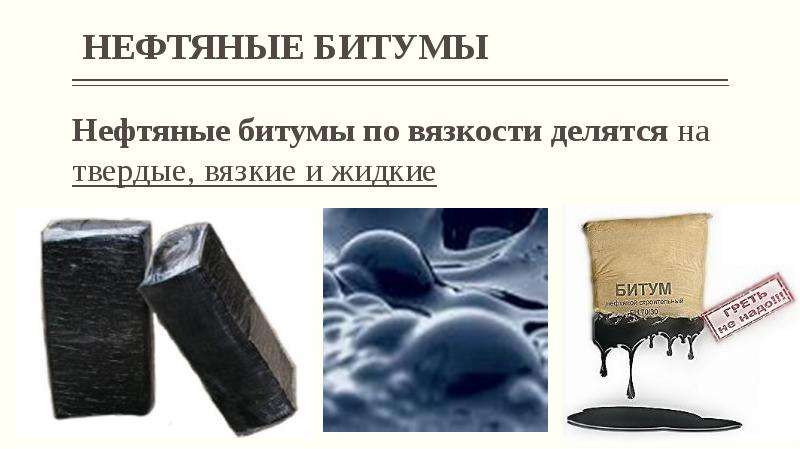

Нефтяные битумы по вязкости делятся на твердые, вязкие и жидкие Нефтяные битумы по вязкости делятся на твердые, вязкие и жидкие

Слайд 13

Описание слайда:

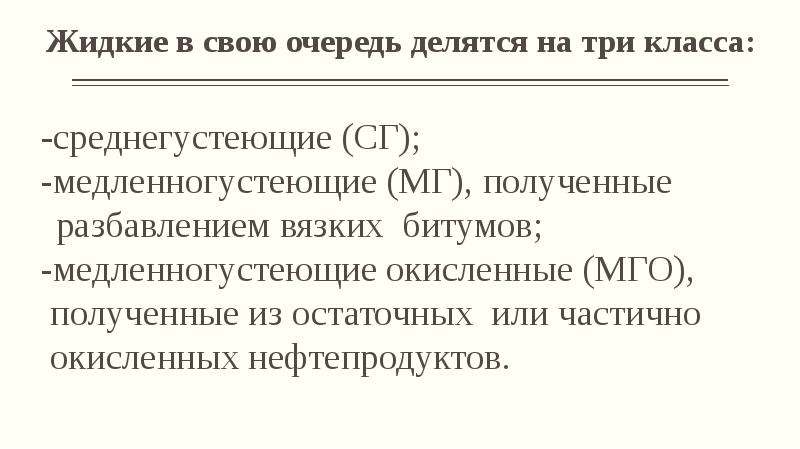

-среднегустеющие (СГ); -среднегустеющие (СГ); -медленногустеющие (МГ), полученные разбавлением вязких битумов; -медленногустеющие окисленные (МГО), полученные из остаточных или частично окисленных нефтепродуктов.

Слайд 14

Описание слайда:

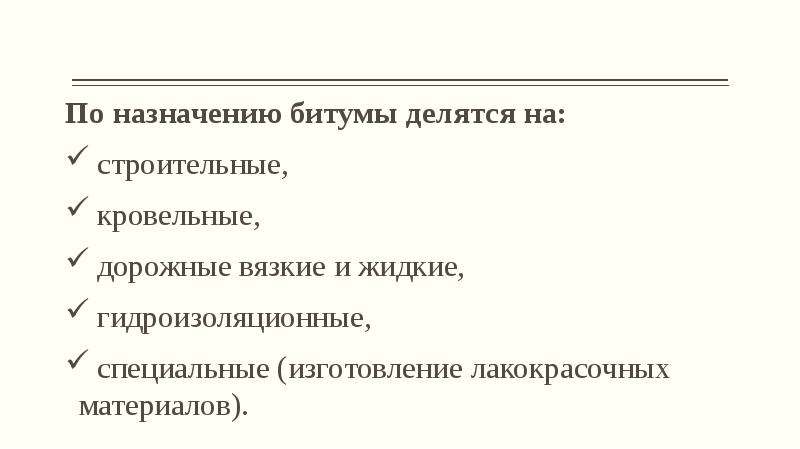

По назначению битумы делятся на: По назначению битумы делятся на: строительные, кровельные, дорожные вязкие и жидкие, гидроизоляционные, специальные (изготовление лакокрасочных материалов).

Слайд 15

Описание слайда:

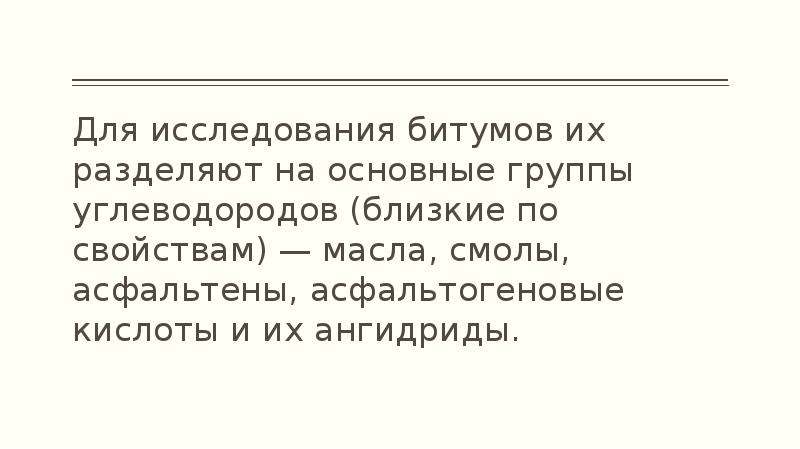

Для исследования битумов их разделяют на основные группы углеводородов (близкие по свойствам) — масла, смолы, асфальтены, асфальтогеновые кислоты и их ангидриды. Для исследования битумов их разделяют на основные группы углеводородов (близкие по свойствам) — масла, смолы, асфальтены, асфальтогеновые кислоты и их ангидриды.

Слайд 16

Описание слайда:

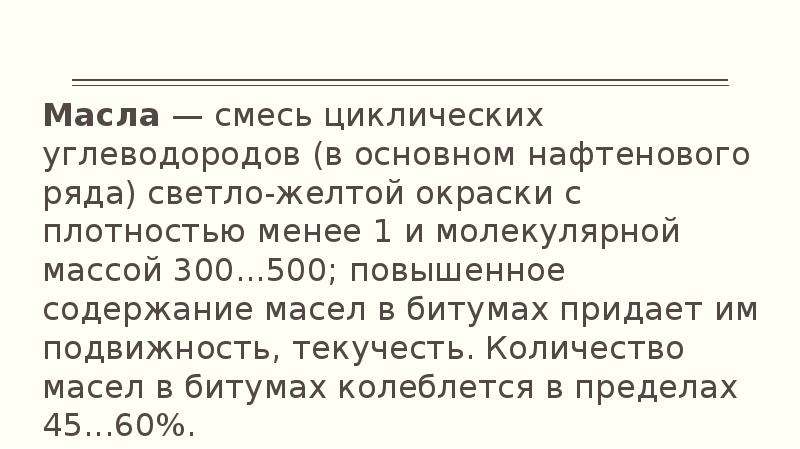

Масла — смесь циклических углеводородов (в основном нафтенового ряда) светло-желтой окраски с плотностью менее 1 и молекулярной массой 300...500; повышенное содержание масел в битумах придает им подвижность, текучесть. Количество масел в битумах колеблется в пределах 45...60%. Масла — смесь циклических углеводородов (в основном нафтенового ряда) светло-желтой окраски с плотностью менее 1 и молекулярной массой 300...500; повышенное содержание масел в битумах придает им подвижность, текучесть. Количество масел в битумах колеблется в пределах 45...60%.

Слайд 17

Описание слайда:

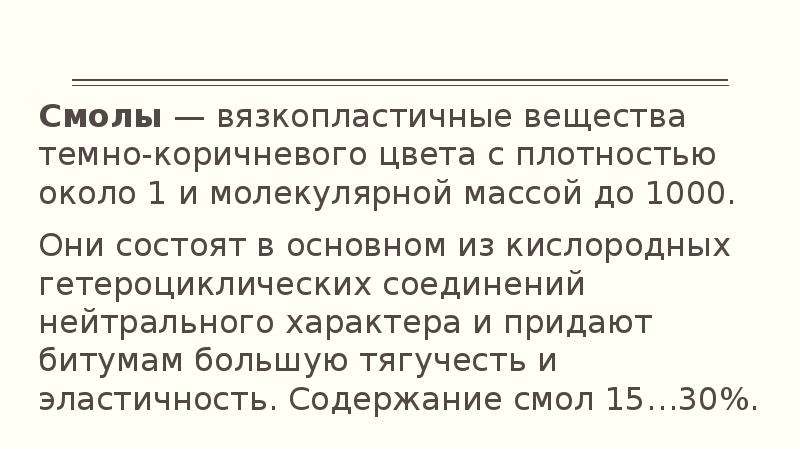

Смолы — вязкопластичные вещества темно-коричневого цвета с плотностью около 1 и молекулярной массой до 1000. Смолы — вязкопластичные вещества темно-коричневого цвета с плотностью около 1 и молекулярной массой до 1000. Они состоят в основном из кислородных гетероциклических соединений нейтрального характера и придают битумам большую тягучесть и эластичность. Содержание смол 15…30%.

Слайд 18

Описание слайда:

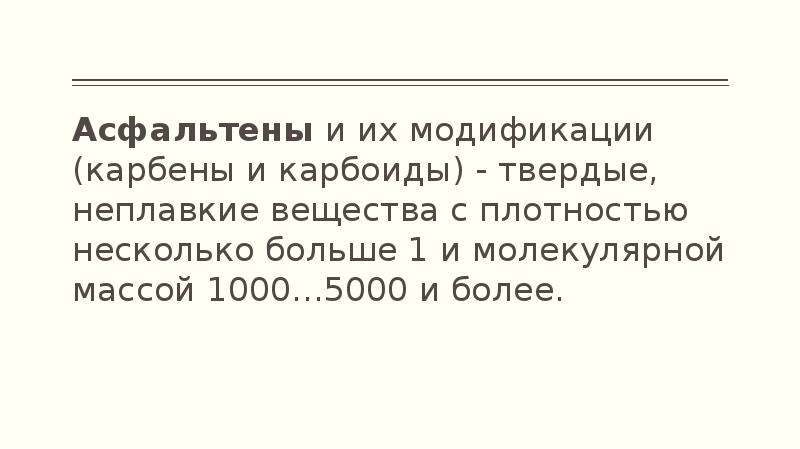

Асфальтены и их модификации (карбены и карбоиды) - твердые, неплавкие вещества с плотностью несколько больше 1 и молекулярной массой 1000...5000 и более. Асфальтены и их модификации (карбены и карбоиды) - твердые, неплавкие вещества с плотностью несколько больше 1 и молекулярной массой 1000...5000 и более.

Слайд 19

Описание слайда:

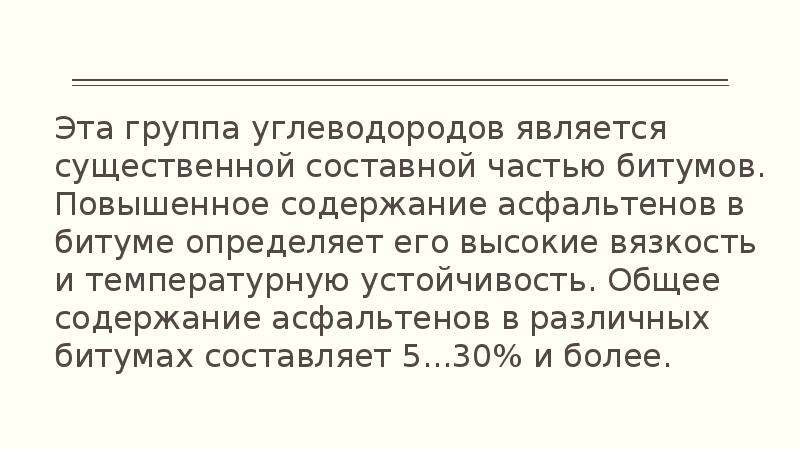

Эта группа углеводородов является существенной составной частью битумов. Повышенное содержание асфальтенов в битуме определяет его высокие вязкость и температурную устойчивость. Общее содержание асфальтенов в различных битумах составляет 5...30% и более. Эта группа углеводородов является существенной составной частью битумов. Повышенное содержание асфальтенов в битуме определяет его высокие вязкость и температурную устойчивость. Общее содержание асфальтенов в различных битумах составляет 5...30% и более.

Слайд 20

Описание слайда:

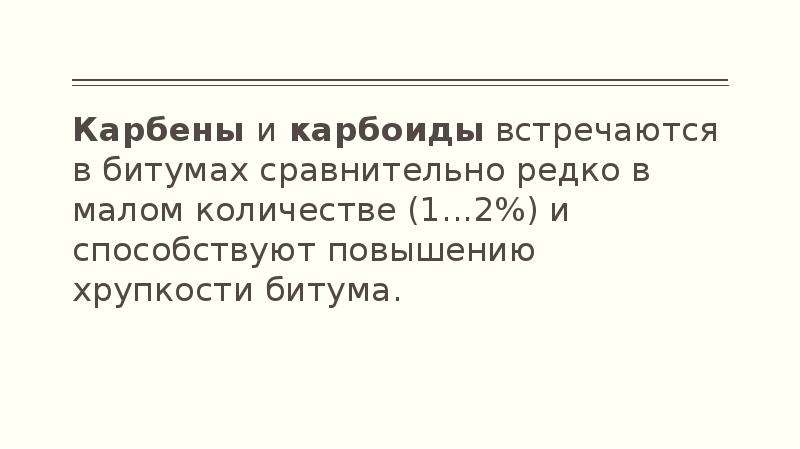

Карбены и карбоиды встречаются в битумах сравнительно редко в малом количестве (1...2%) и способствуют повышению хрупкости битума. Карбены и карбоиды встречаются в битумах сравнительно редко в малом количестве (1...2%) и способствуют повышению хрупкости битума.

Слайд 21

Описание слайда:

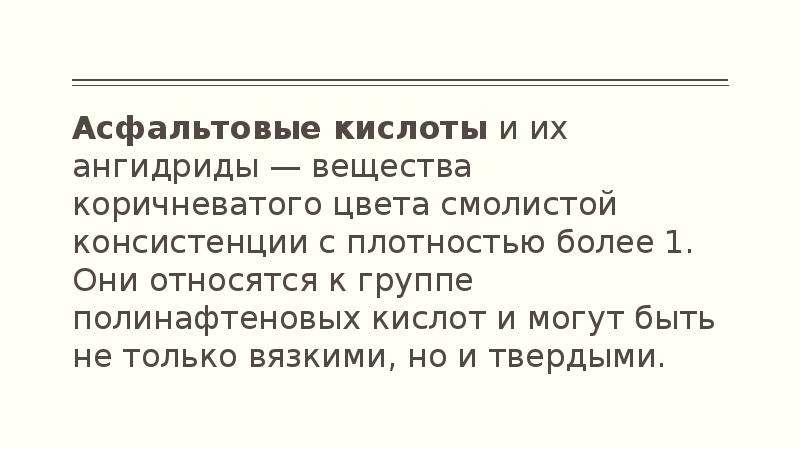

Асфальтовые кислоты и их ангидриды — вещества коричневатого цвета смолистой консистенции с плотностью более 1. Они относятся к группе полинафтеновых кислот и могут быть не только вязкими, но и твердыми. Асфальтовые кислоты и их ангидриды — вещества коричневатого цвета смолистой консистенции с плотностью более 1. Они относятся к группе полинафтеновых кислот и могут быть не только вязкими, но и твердыми.

Слайд 22

Описание слайда:

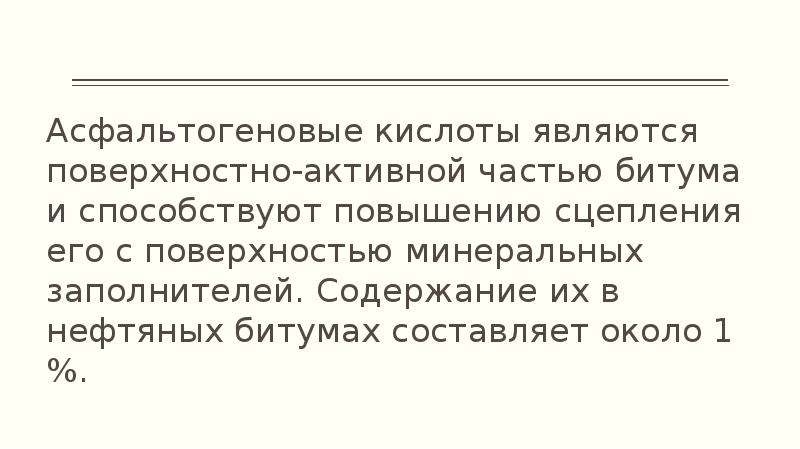

Асфальтогеновые кислоты являются поверхностно-активной частью битума и способствуют повышению сцепления его с поверхностью минеральных заполнителей. Содержание их в нефтяных битумах составляет около 1 %. Асфальтогеновые кислоты являются поверхностно-активной частью битума и способствуют повышению сцепления его с поверхностью минеральных заполнителей. Содержание их в нефтяных битумах составляет около 1 %.

Слайд 23

Описание слайда:

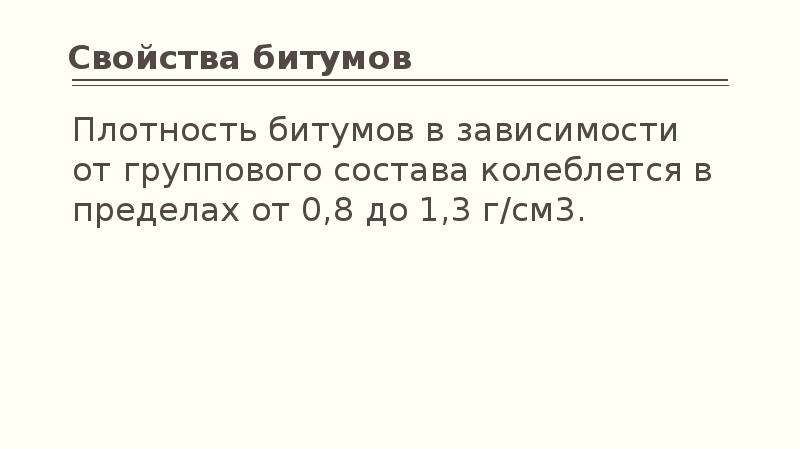

Плотность битумов в зависимости от группового состава колеблется в пределах от 0,8 до 1,3 г/см3. Плотность битумов в зависимости от группового состава колеблется в пределах от 0,8 до 1,3 г/см3.

Слайд 24

Описание слайда:

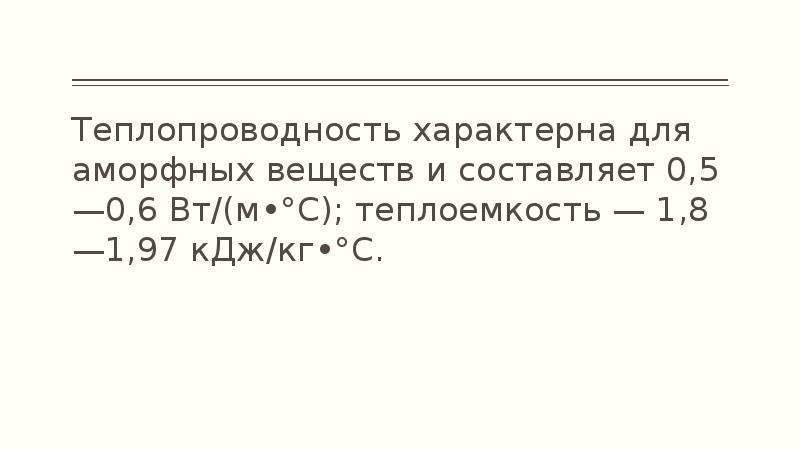

Теплопроводность характерна для аморфных веществ и составляет 0,5—0,6 Вт/(м•°С); теплоемкость — 1,8—1,97 кДж/кг•°С. Теплопроводность характерна для аморфных веществ и составляет 0,5—0,6 Вт/(м•°С); теплоемкость — 1,8—1,97 кДж/кг•°С.

Слайд 25

Описание слайда:

Водостойкость характеризуется содержанием водорастворимых соединений (в битуме не более 0,2—0,3% по массе). Водостойкость характеризуется содержанием водорастворимых соединений (в битуме не более 0,2—0,3% по массе). Электроизоляционные свойства используют при устройстве изоляции электрокабелей.

Слайд 26

Описание слайда:

Старение — процесс медленного изменения состава и свойств битума, сопровождающийся повышением хрупкости и снижением гидрофобности. Ускоряется под действием солнечного света и кислорода воздуха. Старение — процесс медленного изменения состава и свойств битума, сопровождающийся повышением хрупкости и снижением гидрофобности. Ускоряется под действием солнечного света и кислорода воздуха.

Слайд 27

Описание слайда:

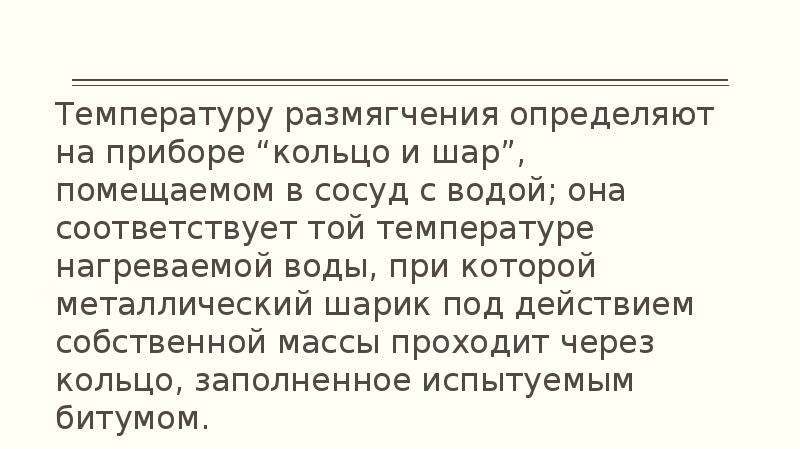

Температуру размягчения определяют на приборе “кольцо и шар”, помещаемом в сосуд с водой; она соответствует той температуре нагреваемой воды, при которой металлический шарик под действием собственной массы проходит через кольцо, заполненное испытуемым битумом. Температуру размягчения определяют на приборе “кольцо и шар”, помещаемом в сосуд с водой; она соответствует той температуре нагреваемой воды, при которой металлический шарик под действием собственной массы проходит через кольцо, заполненное испытуемым битумом.

Слайд 28

Описание слайда:

Пластичность является важным свойством битумов. Она повышается с увеличением содержания масел, длительности действия нагрузки и повышения температуры. Пластичность является важным свойством битумов. Она повышается с увеличением содержания масел, длительности действия нагрузки и повышения температуры.

Слайд 29

Описание слайда:

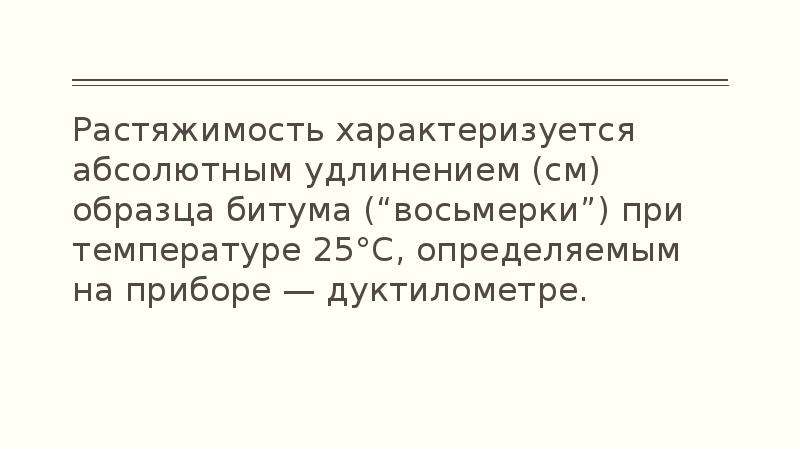

Растяжимость характеризуется абсолютным удлинением (см) образца битума (“восьмерки”) при температуре 25°С, определяемым на приборе — дуктилометре. Растяжимость характеризуется абсолютным удлинением (см) образца битума (“восьмерки”) при температуре 25°С, определяемым на приборе — дуктилометре.

Слайд 30

Описание слайда:

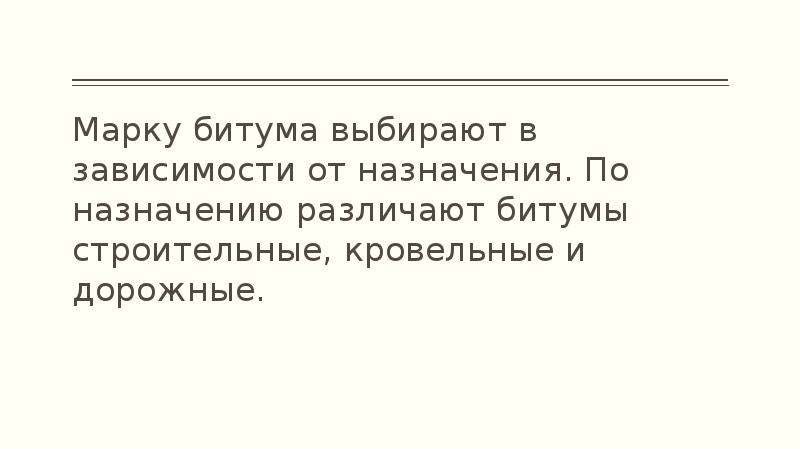

Марку битума выбирают в зависимости от назначения. По назначению различают битумы строительные, кровельные и дорожные. Марку битума выбирают в зависимости от назначения. По назначению различают битумы строительные, кровельные и дорожные.

Слайд 31

Описание слайда:

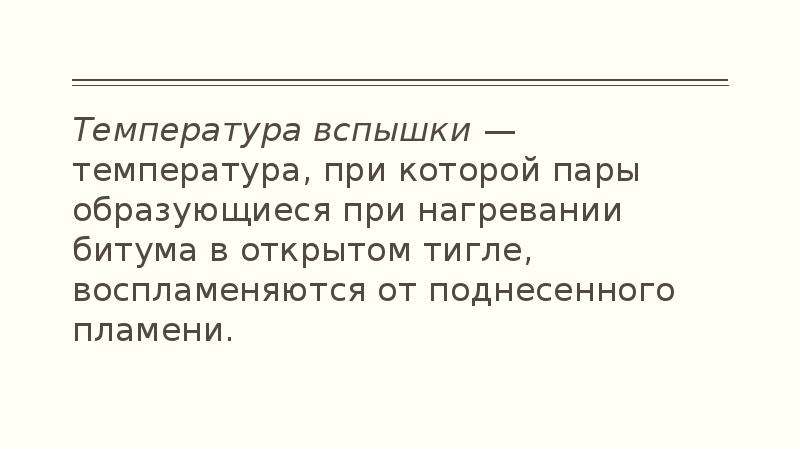

Температура вспышки — температура, при которой пары образующиеся при нагревании битума в открытом тигле, воспламеняются от поднесенного пламени. Температура вспышки — температура, при которой пары образующиеся при нагревании битума в открытом тигле, воспламеняются от поднесенного пламени.

Слайд 32

Описание слайда:

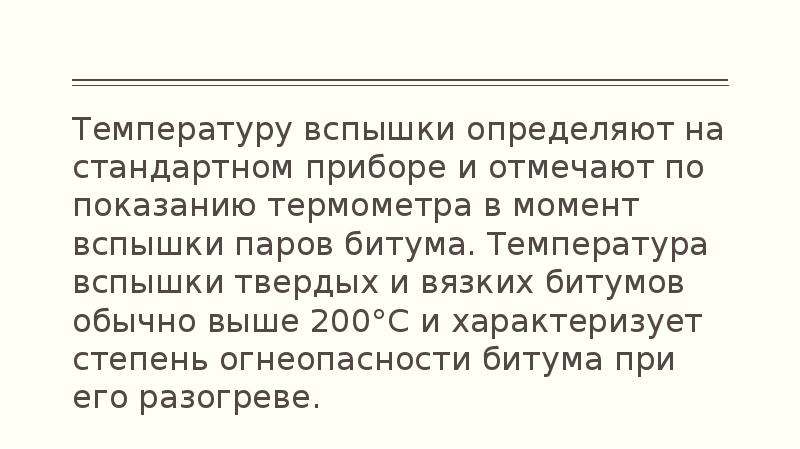

Температуру вспышки определяют на стандартном приборе и отмечают по показанию термометра в момент вспышки паров битума. Температура вспышки твердых и вязких битумов обычно выше 200°С и характеризует степень огнеопасности битума при его разогреве. Температуру вспышки определяют на стандартном приборе и отмечают по показанию термометра в момент вспышки паров битума. Температура вспышки твердых и вязких битумов обычно выше 200°С и характеризует степень огнеопасности битума при его разогреве.

Слайд 33

Описание слайда:

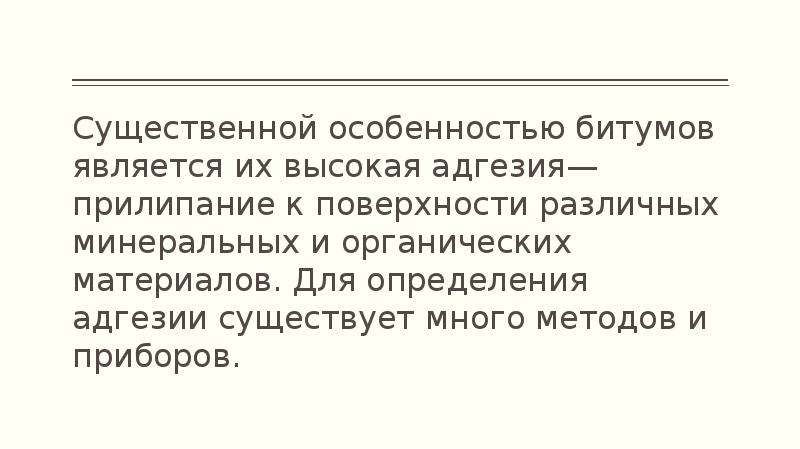

Существенной особенностью битумов является их высокая адгезия— прилипание к поверхности различных минеральных и органическиx материалов. Для определения адгезии существует много методов и приборов. Существенной особенностью битумов является их высокая адгезия— прилипание к поверхности различных минеральных и органическиx материалов. Для определения адгезии существует много методов и приборов.

Слайд 34

Описание слайда:

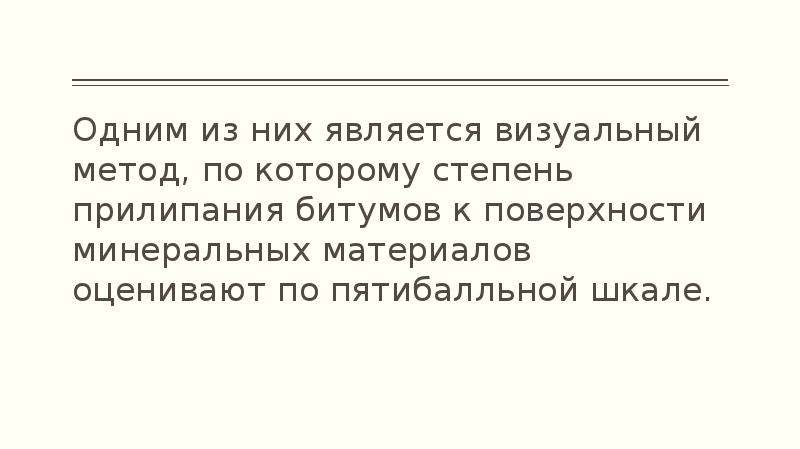

Одним из них является визуальный метод, по которому степень прилипания битумов к поверхности минеральных материалов оценивают по пятибалльной шкале. Одним из них является визуальный метод, по которому степень прилипания битумов к поверхности минеральных материалов оценивают по пятибалльной шкале.

Слайд 35

Описание слайда:

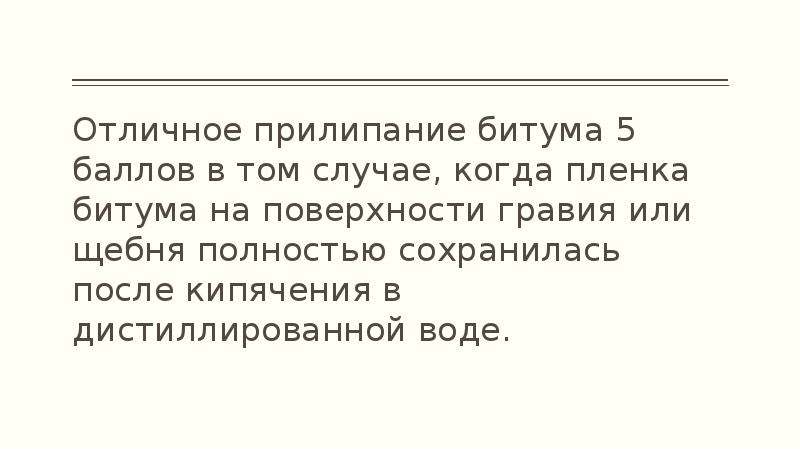

Отличное прилипание битума 5 баллов в том случае, когда пленка битума на поверхности гравия или щебня полностью сохранилась после кипячения в дистиллированной воде. Отличное прилипание битума 5 баллов в том случае, когда пленка битума на поверхности гравия или щебня полностью сохранилась после кипячения в дистиллированной воде.

Слайд 36

Описание слайда:

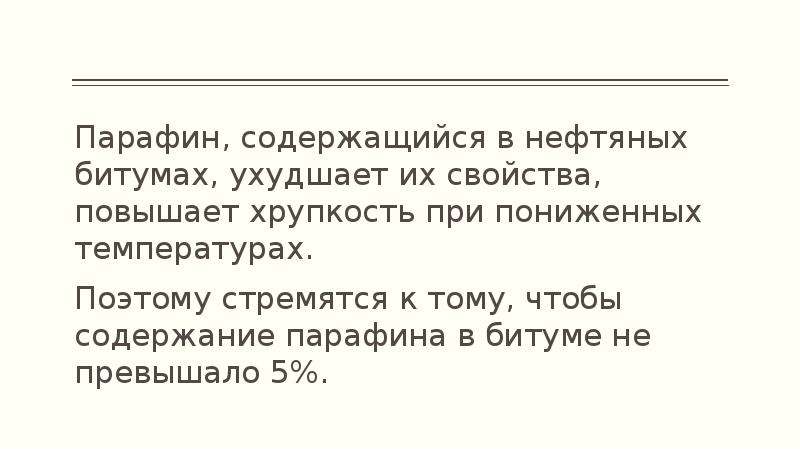

Парафин, содержащийся в нефтяных битумах, ухудшает их свойства, повышает хрупкость при пониженных температурах. Парафин, содержащийся в нефтяных битумах, ухудшает их свойства, повышает хрупкость при пониженных температурах. Поэтому стремятся к тому, чтобы содержание парафина в битуме не превышало 5%.

Слайд 37

Описание слайда:

дегти

Слайд 38

Описание слайда:

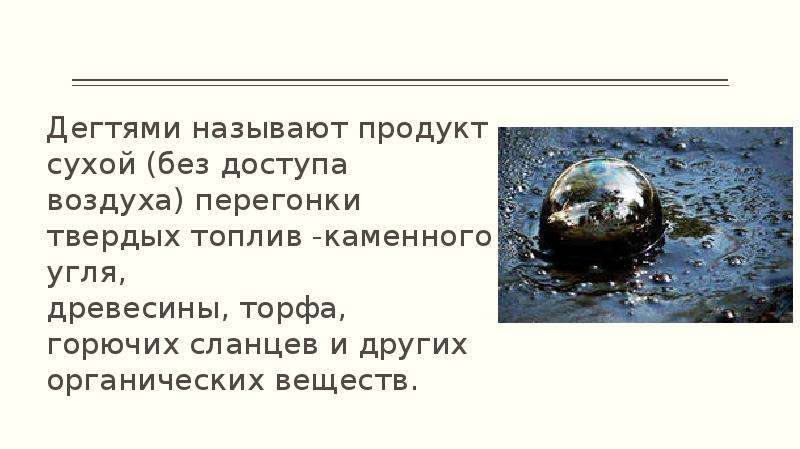

Дегтями называют продукт сухой (без доступа воздуха) перегонки твердых топлив -каменного угля, Дегтями называют продукт сухой (без доступа воздуха) перегонки твердых топлив -каменного угля, древесины, торфа, горючих сланцев и других органических веществ.

Слайд 39

Описание слайда:

В зависимости от исходного сырья может быть получен каменноугольный, древесный, торфяной или сланцевый деготь. Для строительных целей наибольшее применение получили каменноугольные дегти. В зависимости от исходного сырья может быть получен каменноугольный, древесный, торфяной или сланцевый деготь. Для строительных целей наибольшее применение получили каменноугольные дегти.

Слайд 40

Описание слайда:

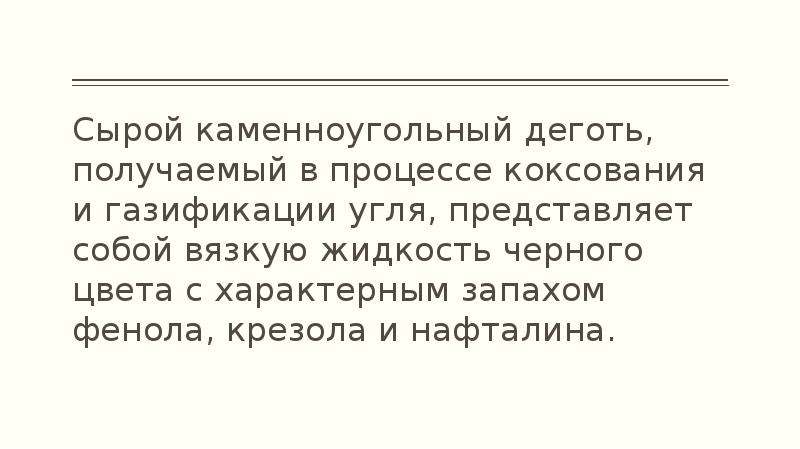

Сырой каменноугольный деготь, получаемый в процессе коксования и газификации угля, представляет собой вязкую жидкость черного цвета с характерным запахом фенола, крезола и нафталина. Сырой каменноугольный деготь, получаемый в процессе коксования и газификации угля, представляет собой вязкую жидкость черного цвета с характерным запахом фенола, крезола и нафталина.

Слайд 41

Описание слайда:

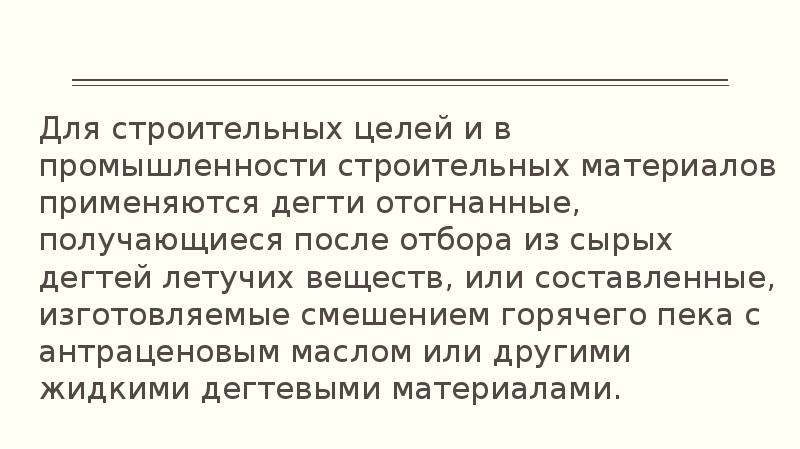

Для строительных целей и в промышленности строительных материалов применяются дегти отогнанные, получающиеся после отбора из сырых дегтей летучих веществ, или составленные, изготовляемые смешением горячего пека с антраценовым маслом или другими жидкими дегтевыми материалами. Для строительных целей и в промышленности строительных материалов применяются дегти отогнанные, получающиеся после отбора из сырых дегтей летучих веществ, или составленные, изготовляемые смешением горячего пека с антраценовым маслом или другими жидкими дегтевыми материалами.

Слайд 42

Описание слайда:

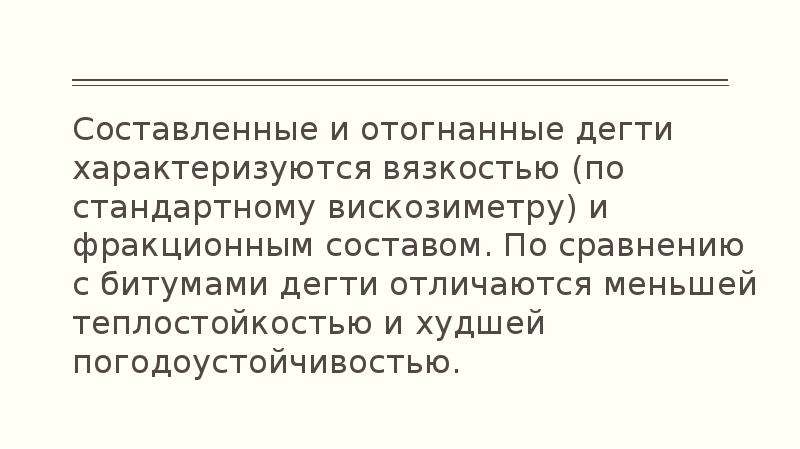

Составленные и отогнанные дегти характеризуются вязкостью (по стандартному вискозиметру) и фракционным составом. По сравнению с битумами дегти отличаются меньшей теплостойкостью и худшей погодоустойчивостью. Составленные и отогнанные дегти характеризуются вязкостью (по стандартному вискозиметру) и фракционным составом. По сравнению с битумами дегти отличаются меньшей теплостойкостью и худшей погодоустойчивостью.

Слайд 43

Описание слайда:

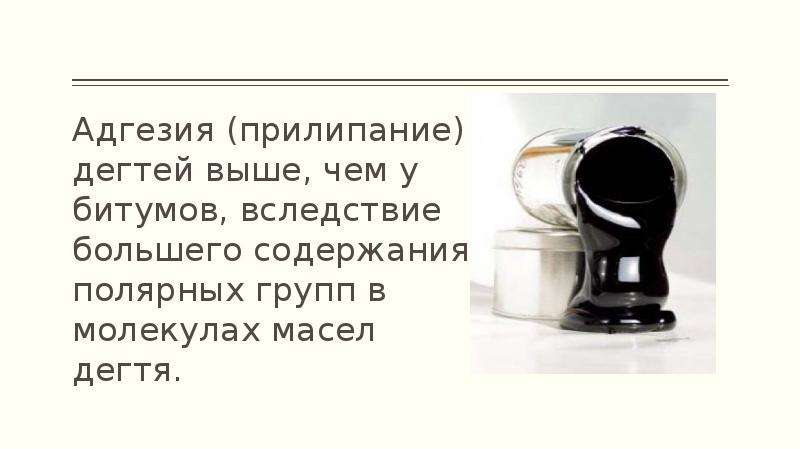

Адгезия (прилипание) дегтей выше, чем у битумов, вследствие большего содержания полярных групп в молекулах масел дегтя. Адгезия (прилипание) дегтей выше, чем у битумов, вследствие большего содержания полярных групп в молекулах масел дегтя.

Слайд 44

Описание слайда:

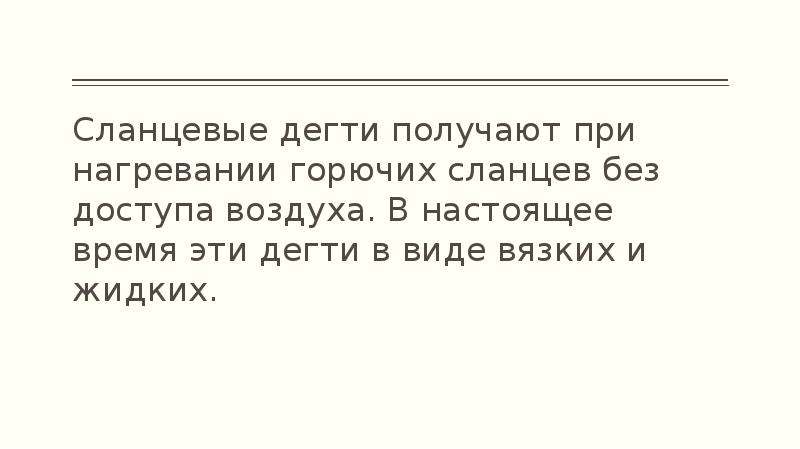

Сланцевые дегти получают при нагревании горючих сланцев без доступа воздуха. В настоящее время эти дегти в виде вязких и жидких. Сланцевые дегти получают при нагревании горючих сланцев без доступа воздуха. В настоящее время эти дегти в виде вязких и жидких.

Слайд 45

Описание слайда:

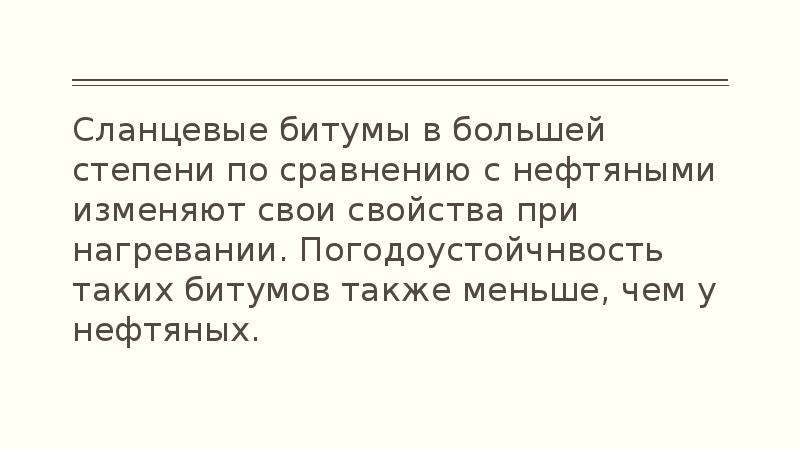

Сланцевые битумы в большей степени по сравнению с нефтяными изменяют свои свойства при нагревании. Погодоустойчнвость таких битумов также меньше, чем у нефтяных. Сланцевые битумы в большей степени по сравнению с нефтяными изменяют свои свойства при нагревании. Погодоустойчнвость таких битумов также меньше, чем у нефтяных.

Слайд 46

Описание слайда:

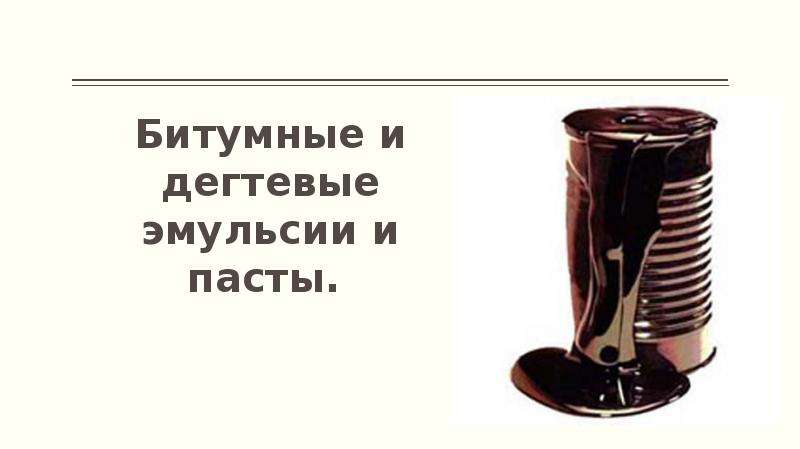

Битумные и дегтевые эмульсии и пасты. Битумные и дегтевые эмульсии и пасты.

Слайд 47

Описание слайда:

Образование и устойчивость эмульсий достигается путем введения в ее состав некоторых поверхностно-активных веществ — эмульгаторов, понижающих поверхностное натяжение на границе раздела фаз — битум или деготь/вода. Образование и устойчивость эмульсий достигается путем введения в ее состав некоторых поверхностно-активных веществ — эмульгаторов, понижающих поверхностное натяжение на границе раздела фаз — битум или деготь/вода.

Слайд 48

Описание слайда:

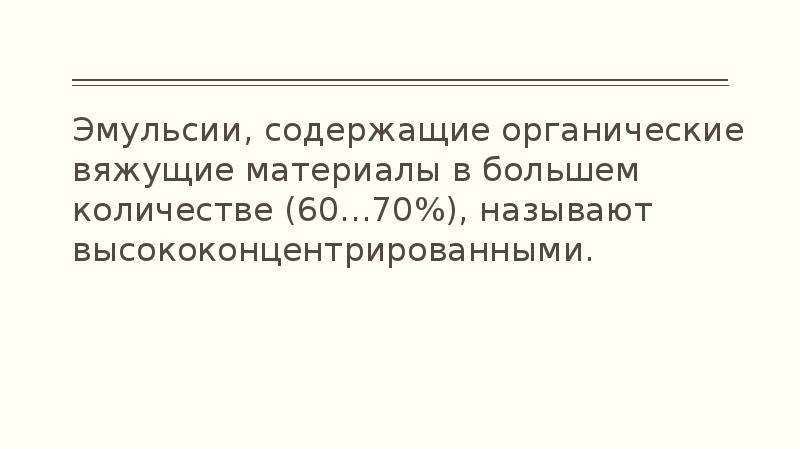

Эмульсии, содержащие органические вяжущие материалы в большем количестве (60...70%), называют высококонцентрированными. Эмульсии, содержащие органические вяжущие материалы в большем количестве (60...70%), называют высококонцентрированными.

Слайд 49

Описание слайда:

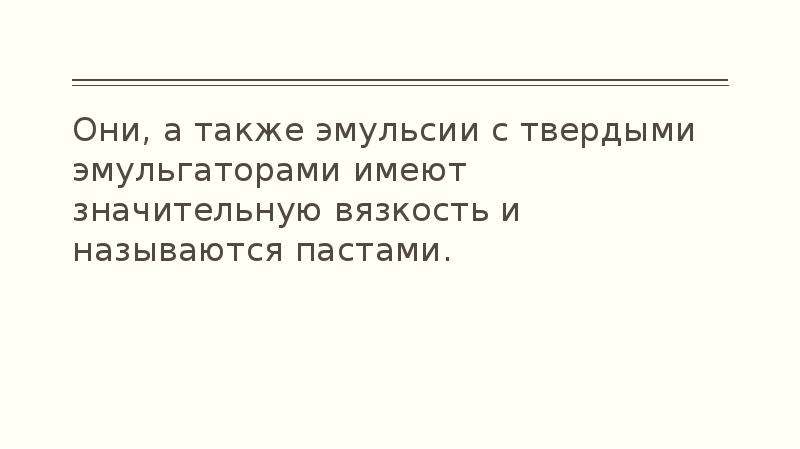

Они, а также эмульсии с твердыми эмульгаторами имеют значительную вязкость и называются пастами. Они, а также эмульсии с твердыми эмульгаторами имеют значительную вязкость и называются пастами.

Слайд 50

Описание слайда:

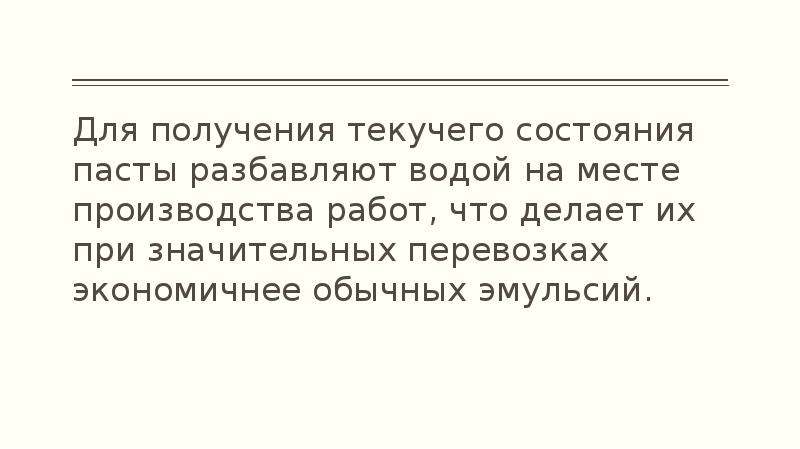

Для получения текучего состояния пасты разбавляют водой на месте производства работ, что делает их при значительных перевозках экономичнее обычных эмульсий. Для получения текучего состояния пасты разбавляют водой на месте производства работ, что делает их при значительных перевозках экономичнее обычных эмульсий.

Слайд 51

Описание слайда:

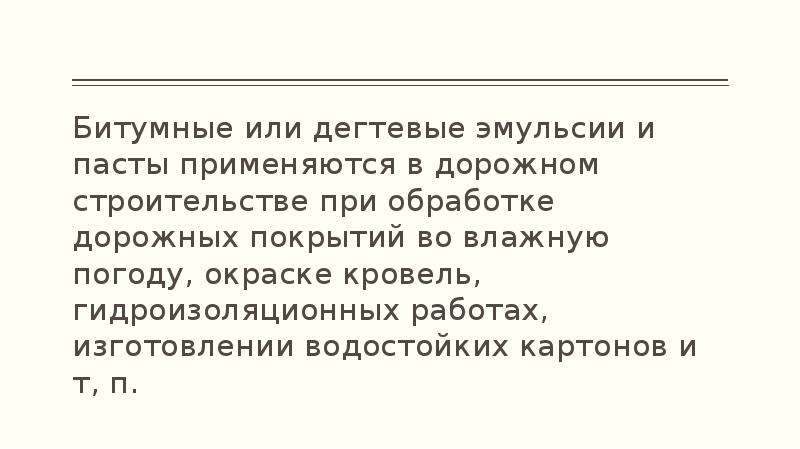

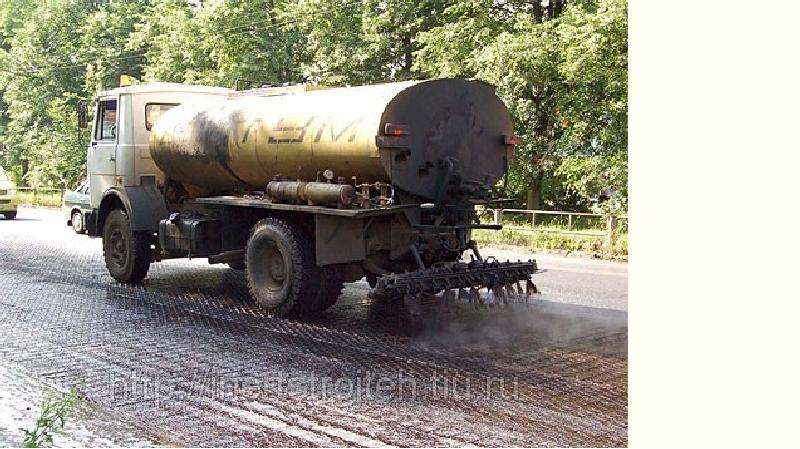

Битумные или дегтевые эмульсии и пасты применяются в дорожном строительстве при обработке дорожных покрытий во влажную погоду, окраске кровель, гидроизоляционных работах, изготовлении водостойких картонов и т, п. Битумные или дегтевые эмульсии и пасты применяются в дорожном строительстве при обработке дорожных покрытий во влажную погоду, окраске кровель, гидроизоляционных работах, изготовлении водостойких картонов и т, п.

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

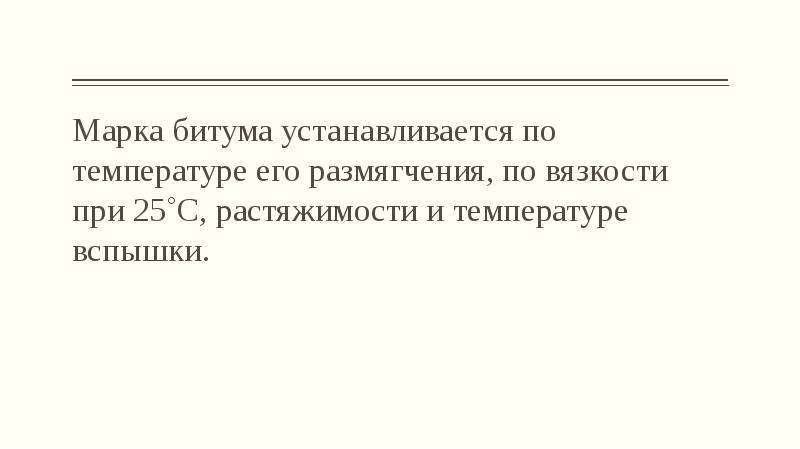

Марка битума устанавливается по температуре его размягчения, по вязкости при 25˚С, растяжимости и температуре вспышки. Марка битума устанавливается по температуре его размягчения, по вязкости при 25˚С, растяжимости и температуре вспышки.

Слайд 56

Описание слайда:

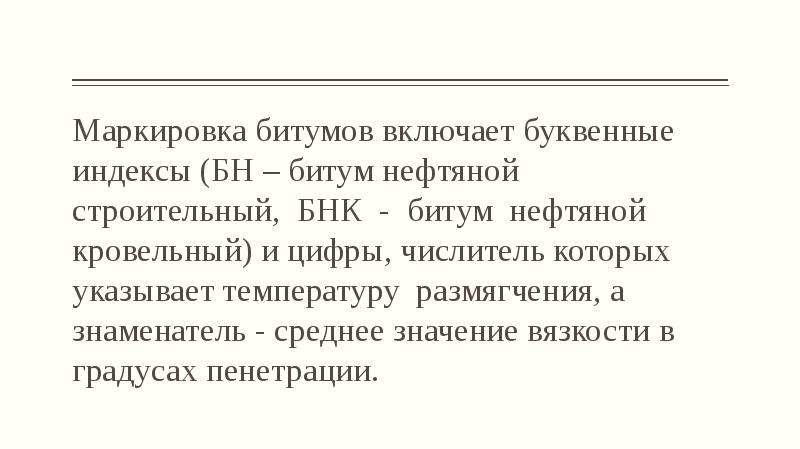

Маркировка битумов включает буквенные индексы (БН – битум нефтяной строительный, БНК - битум нефтяной кровельный) и цифры, числитель которых указывает температуру размягчения, а знаменатель - среднее значение вязкости в градусах пенетрации. Маркировка битумов включает буквенные индексы (БН – битум нефтяной строительный, БНК - битум нефтяной кровельный) и цифры, числитель которых указывает температуру размягчения, а знаменатель - среднее значение вязкости в градусах пенетрации.

Слайд 57

Описание слайда:

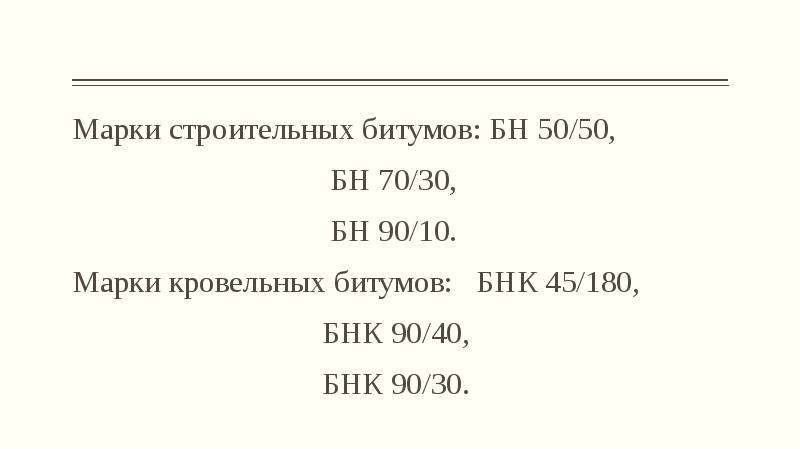

Марки строительных битумов: БН 50/50, Марки строительных битумов: БН 50/50, БН 70/30, БН 90/10. Марки кровельных битумов: БНК 45/180, БНК 90/40, БНК 90/30.
