Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 8

Слайд 2

Описание слайда:

Основные типы фильтров Обозначения: ФНЧ - фильтр нижних частот, ФВЧ – фильтр верхних частот, ППФ – полоснопропускающий фильтр (ПФ –полосовой фильтр), ПЗФ – полосно-заграждающий фильтр, 1 - АЧХ идеальных фильтров, 2 - АЧХ реальных фильтров, 3 - селективный и режекторный фильтры

Слайд 3

Описание слайда:

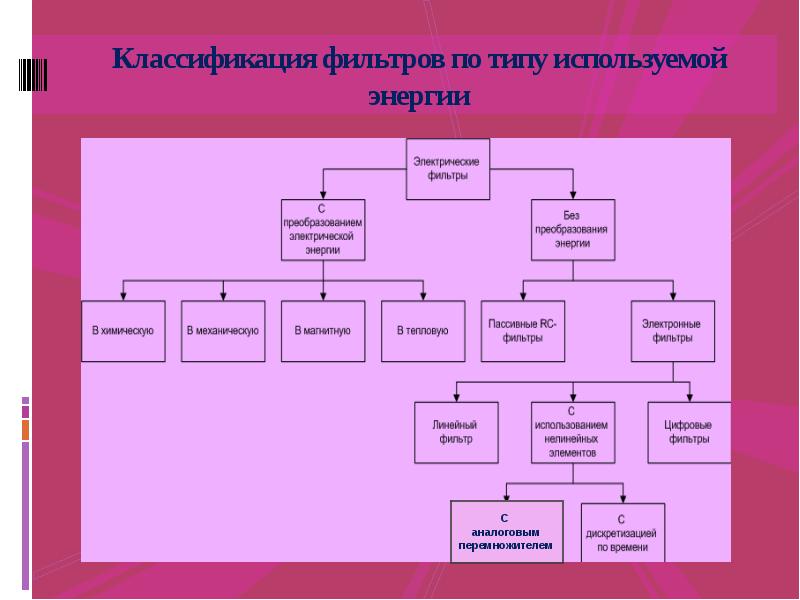

Классификация фильтров по типу используемой энергии

Слайд 4

Описание слайда:

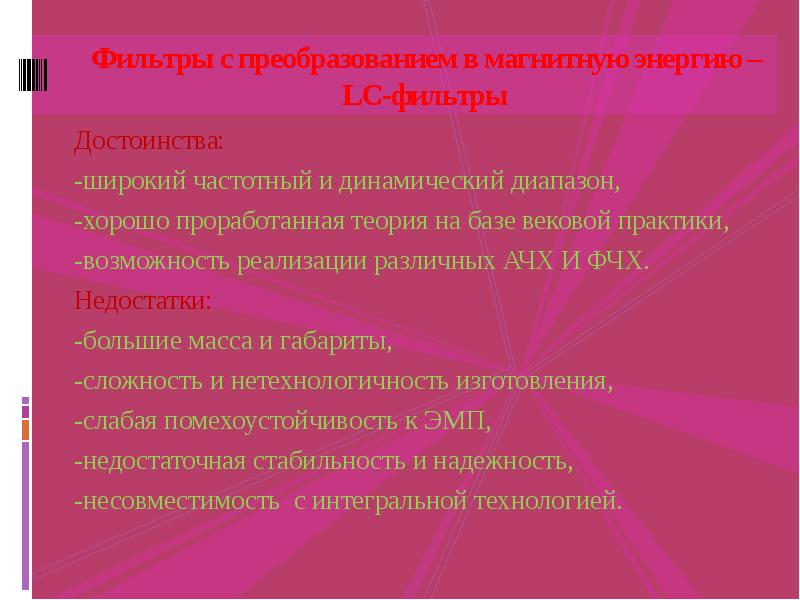

Фильтры с преобразованием в магнитную энергию – LC-фильтры Достоинства: -широкий частотный и динамический диапазон, -хорошо проработанная теория на базе вековой практики, -возможность реализации различных АЧХ И ФЧХ. Недостатки: -большие масса и габариты, -сложность и нетехнологичность изготовления, -слабая помехоустойчивость к ЭМП, -недостаточная стабильность и надежность, -несовместимость с интегральной технологией.

Слайд 5

Описание слайда:

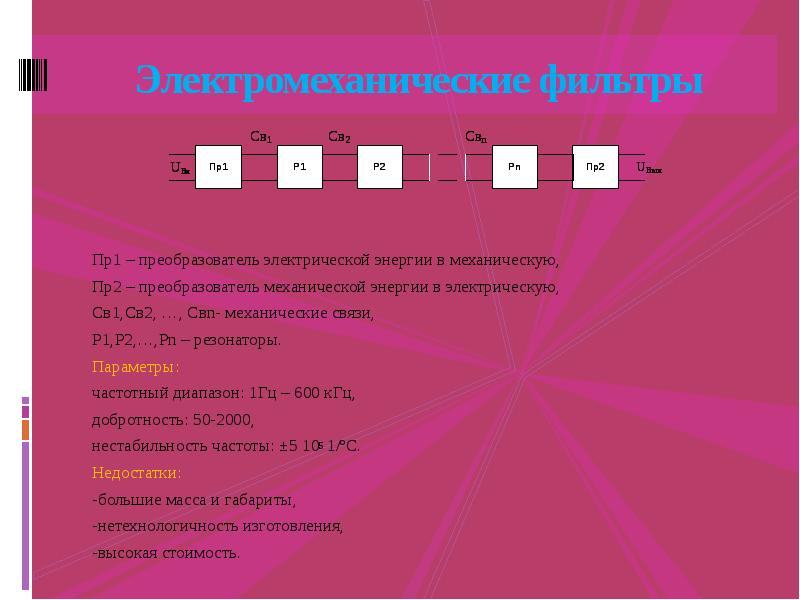

Электромеханические фильтры Пр1 – преобразователь электрической энергии в механическую, Пр2 – преобразователь механической энергии в электрическую, Св1,Св2, …, Свn- механические связи, Р1,Р2,…,Рn – резонаторы. Параметры: частотный диапазон: 1Гц – 600 кГц, добротность: 50-2000, нестабильность частоты: ±5 105 1/ºC. Недостатки: -большие масса и габариты, -нетехнологичность изготовления, -высокая стоимость.

Слайд 6

Описание слайда:

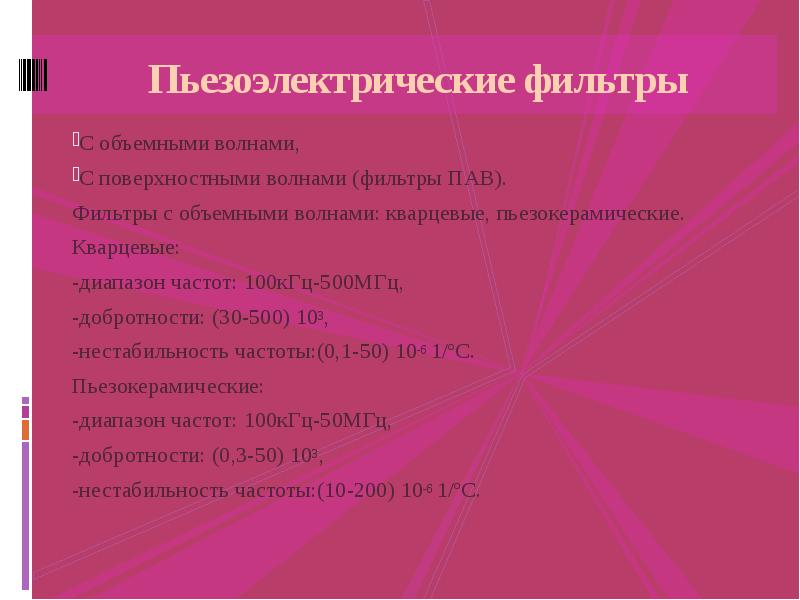

Пьезоэлектрические фильтры С объемными волнами, С поверхностными волнами (фильтры ПАВ). Фильтры с объемными волнами: кварцевые, пьезокерамические. Кварцевые: -диапазон частот: 100кГц-500МГц, -добротности: (30-500) 103, -нестабильность частоты:(0,1-50) 10-6 1/ºC. Пьезокерамические: -диапазон частот: 100кГц-50МГц, -добротности: (0,3-50) 103, -нестабильность частоты:(10-200) 10-6 1/ºC.

Слайд 7

Описание слайда:

Недостатки пассивных RC-фильтров: -ослабление сигнала. -малая крутизна АЧХ. Этапы проектирования аналоговых фильтров: -составление ТЗ, -аппроксимация, -выбор элементной базы, -выбор схемного решения, -моделирование, -при необходимости коррекции, -разработка алгоритма настройки, -разработка конструкции, -изготовление опытных образцов, -испытания опытных образцов, -составление технической документации на производство.
